RCEC-80/700C4B - κουζίνα Royal Catering - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρική κουζίνα με ντουλάπι
Μάρκα	Royal Catering
Μοντέλο	RCEC-80/700C4B
Τροφοδοσία	400 V ~ 50 Hz
Συνολική ισχύς	10,4 kW
Διαστάσεις (Μ x Β x Υ)	800 x 740 x 930 mm
Βάρος	58,5 kg
Δείκτης προστασίας	IPX4
Αριθμός επάνω καυστήρων	4 θερμαντικές πλάκες
Ενσωματωμένος φούρνος	Ναι, με θερμοστάτη
Ρύθμιση θερμοκρασίας	3 επίπεδα ισχύος (καυστήρας) ; θερμοστάτης για τον φούρνο
Τύπος εγκατάστασης	Σε σταθερή επιφάνεια, ελεύθερος χώρος 10 cm στα πλάγια, 20 cm στο πίσω μέρος
Γείωση	Υποχρεωτική πριν από τη χρήση
Απαιτούμενη ηλεκτρική προστασία	Διακόπτης και διαφορική διάταξη κοντά
Υλικό επιφάνειας	Γυαλί (καυστήρας) ; ανοξείδωτο ατσάλι;
Καθαρισμός	Υγρό πανί και μη διαβρωτικό καθαριστικό ; μην χρησιμοποιείτε απευθείας νερό
Προληπτική συντήρηση	Καθαρίζετε τακτικά το λάδι στις πλάκες
Αντιμετώπιση βλαβών	Σβηστή λυχνία ή ανεπαρκής θέρμανση: ελέγξτε τις συνδέσεις, αντικαταστήστε το στοιχείο εάν χρειάζεται
Διαθέσιμα ανταλλακτικά	Πλάκα καυστήρα, θερμαντικό στοιχείο, ελεγκτής θερμοκρασίας, λυχνίες
Δυνατότητα επισκευής	Αντικατάσταση δυνατή από ειδικευμένο επαγγελματία
Μεταφορά και αποθήκευση	Χειριστείτε με προσοχή, αποθηκεύστε σε αεριζόμενη αποθήκη, αποφύγετε την υγρασία
Απόρριψη	Μην πετάτε στα οικιακά απορρίμματα· ανακυκλώστε σε σημείο συλλογής ΑΗΗΕ

Συχνές ερωτήσεις - RCEC-80/700C4B Royal Catering

Ποια είναι η απαιτούμενη τάση τροφοδοσίας για την κουζίνα;

Η κουζίνα απαιτεί τροφοδοσία 400 V ~ 50 Hz με συνολική ισχύ 10,4 kW. Βεβαιωθείτε ότι η ηλεκτρική σας εγκατάσταση είναι συμβατή και ότι έχει γίνει η γείωση.

Πώς χρησιμοποιώ τον επάνω καυστήρα;

Συνδέστε τη συσκευή, ανάψτε τον διακόπτη (πράσινη λυχνία). Γυρίστε τον ελεγκτή θερμοκρασίας δεξιόστροφα: πρώτη θέση = μέγιστη ισχύς, δεύτερη = μεσαία, τρίτη = χαμηλή. Η κίτρινη λυχνία υποδεικνύει θέρμανση. Μετά τη χρήση, καθαρίζετε τακτικά τις πλάκες.

Πώς ρυθμίζω τη θερμοκρασία του φούρνου;

Γυρίστε τον θερμοστάτη δεξιόστροφα για να ρυθμίσετε την επιθυμητή θερμοκρασία. Η κίτρινη λυχνία ανάβει κατά τη θέρμανση· όταν επιτευχθεί η θερμοκρασία, η πράσινη λυχνία ανάβει ξανά. Ο φούρνος διατηρεί τη θερμοκρασία κάνοντας αυτόματη κυκλοφορία.

Τι κάνω αν η λυχνία τροφοδοσίας είναι σβηστή και η μηχανή δεν θερμαίνεται;

Ελέγξτε ότι το φις είναι καλά συνδεδεμένο. Εάν το πρόβλημα επιμένει, μπορεί να οφείλεται σε χαλαρή σύνδεση ή καμένο θερμαντικό στοιχείο. Συμβουλευτείτε τον οδηγό αντιμετώπισης βλαβών: σφίξτε τις συνδέσεις ή αντικαταστήστε το στοιχείο.

Πώς καθαρίζω την κουζίνα με ασφάλεια;

Πριν από κάθε καθαρισμό, κόψτε την ηλεκτρική τροφοδοσία. Σκουπίστε τις επιφάνειες με ένα υγρό πανί και ένα μη διαβρωτικό καθαριστικό. Μην χρησιμοποιείτε ποτέ απευθείας νερό στη συσκευή για να αποφύγετε ζημιά στα ηλεκτρικά εξαρτήματα.

Ποιες αποστάσεις ασφαλείας είναι απαραίτητες γύρω από τη συσκευή;

Αφήστε τουλάχιστον 10 cm ελεύθερου χώρου σε κάθε πλευρά από μη εύφλεκτα υλικά, και 20 cm στο πίσω μέρος από τοίχους. Βεβαιωθείτε ότι η περιοχή μπροστά από τον διακόπτη τροφοδοσίας είναι ελεύθερη.

Μπορώ να αντικαταστήσω μόνος μου τα ελαττωματικά εξαρτήματα;

Ορισμένα εξαρτήματα όπως οι πλάκες ή τα θερμαντικά στοιχεία μπορούν να αντικατασταθούν από ειδικευμένο επαγγελματία. Για οποιαδήποτε ηλεκτρική επέμβαση, καλέστε έναν πιστοποιημένο ηλεκτρολόγο. Χρησιμοποιήστε ίδια ανταλλακτικά.

Τι κάνω αν δεν επιτευχθεί η ρυθμισμένη θερμοκρασία;

Αυτό μπορεί να υποδηλώνει ελαττωματικό ελεγκτή θερμοκρασίας ή διακόπτη. Αντικαταστήστε το σχετικό εξάρτημα. Ελέγξτε επίσης ότι οι συνδέσεις είναι καλά σφιγμένες.

Πώς αποθηκεύω την κουζίνα σε περίπτωση παρατεταμένης μη χρήσης;

Φυλάξτε τη συσκευή σε καλά αεριζόμενη αποθήκη, μακριά από διαβρωτικό αέρα και υγρασία. Μην την αποθηκεύετε ανάποδα. Εάν προσωρινή εξωτερική αποθήκευση, προστατέψτε την από τη βροχή.

Πώς απορρίπτω την κουζίνα στο τέλος της ζωής της;

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα. Παραδώστε την σε σημείο συλλογής αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Η ανακύκλωση συμβάλλει στην προστασία του περιβάλλοντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RCEC-80/700C4B Royal Catering

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Ηλεκτρική κουζίνα με ντουλάπι
Μοντέλο	RCEC-80/700C4B
Τάση [V] / Συχνότητα [Hz]	400~ / 50
Ισχύς [kW]	10,4
Διαστάσεις (Πλάτος x Μήκος x ́Υψος) (mm)	800x740x930
Βάρος [kg]	58,5
Ε πί πε δο προ σ τα σίας α πό τη σ κ ό ν η	IPX4

Σκοπός

Το προϊόν χρησιμοποιείται για την παροχή μιας αποτελεσματικής συσκευής μαγειρέματος που λειτουργεί χρησιμοποιώντας ηλεκτρική ενέργεια για θέρμανση, ενώ προσφέρει επίσης βολικό χώρο αποθήκευσης από κάτω.

Απαιτήσεις για περιβάλλον εγκατάστασης και χρήσης

• Autó to προϊόν πρέπει να τοποθετείται σε σταθερή επιφάνεια, με απόσταση τουλάχιστον 10 cm και στις δύο πλευρές από άκαυστα υλικά. Το πίσω μέρος της μονάδας πρέπει να απέχει τουλάχιστον 20 cm από μη εύφλεκτες επιφάνειες (π.χ. τοίχους από τούβλα).
• Η τάση του τροφοδοτικού πρέπει να ταιριάζει με την τάση που καθορίζεται στην ετικέτα του προϊόντος.
• Ο πελάτης πρέπει να εγκαταστήσει έναν διακόπτη ισχύος, έναν διακόπτη κυκλώματος και μια συσκευή προστασίας από διαρροές κοντά στον εξοπλισμό. Κρατήστε την περιοχή μπροστά από τον διακόπτη μακριά από εμπόδια για εύκολη πρόσβαση.
  • Αυτός ο εξοπλισμός πρέπει να είναι σωστά γειωμένος πριν από τη χρήση.
• Προσέξτε να μην αγγίξετε την πλάκα θέρμανσης ενώ λειτουργεί και αποφύγετε το πιτσίλισμα υγρών στο μηχάνημα για να αποφύγετε ζημιά στα ηλεκτρικά εξαρτήματα.
  • Μην μετακινείτε ή λυγίζετε τον αισθητήρα θερμοκρασίας μέσα στη λεκάνη.
• Πριν ενεργοποιήσετε το μηχάνημα, βεβαιωθείτε ότι όλες οι ηλεκτρικές συνδέσεις είναι ασφαλείς και ότι η σύνδεση γείωσης είναι αξιόπιστη.
• Εάν το καλώδιο τροφοδοσίας πρέπει να αντικατασταθεί, χρησιμοποιήστε ένα καλώδιο του ίδιου μοντέλου και αναθέστε την αντικατάσταση σε εξειδικευμένο επαγγελματία.

- Η εγκατάσταση και η συντήρηση των ηλεκτρικών συνδέσεων αυτού του προϊόντος πρέπει να γίνεται από πιστοποιημένο ηλεκτρολόγο.

Λειτουργία

Επάνω Καυστήρας

1. Βεβαιωθείτε ότι το τροφοδοτικό έχει εγκατασταθεί σωστά και ότι η ισχύς εργασίας ταιριάζει με την ονομαστική τάση.
2. Συνδέστε το τροφοδοτικό και ενεργοποιήστε το. Η πράσινη ενδεικτική λυχνία στον διακόπτη λειτουργίας θα ανάψει, δείχνοντας ότι η σόμπα είναι ενεργοποιημένη.
3. Περιστρέψτε τον ελεγκτή θερμοκρασίας δεξιόστροφα για να ρυθμίσετε την επιθυμητή θερμοκρασία. Η υψηλότερη ισχύς βρίσκεται στην πρώτη ρύθμιση, ακολουθούμενη από τη δεύτερη, με την τρίτη να είναι η χαμηλότερη. Η κίτρινη ένδειξη θέρμανσης θα ανάψει και η πράσινη λυχνία θα σβήσει, υποδεικνύοντας ότι η σόμπα λειτουργεί και το στοιχείο θέρμανσης είναι ενεργό.
4. Μόλις επιτευχθεί η επιθυμητή θερμοκρασία, μπορείτε να γυρίσετε τον ελεγκτή θερμοκρασίας στη δεύτερη ή την τρίτη ρύθμιση για να διατηρήσετε τη θερμότητα.

ΣΗΜΕΙΩΜΑ

• Καθαρίζετε τακτικά οποιοδήποτε λάδι από την πλάκα του καυστήρα για να αποφύγετε ζημιές και να παρατείνετε τη διάρκεια ζωής του μηχανήματος.
• Εάν παρουσιαστούν μη φυσιολογικές συνθήκες κατά τη χρήση, σταματήστε αμέσως το μηχάνημα. Μετά την αντιμετώπιση προβλημάτων και την επίλυση του προβλήματος, μπορείτε να συνεχίσετε να χρησιμοποιείτε τη σόμπα.

Κάτω Φούρνος

1. Συνδέστε το τροφοδοτικό και η πράσινη ενδεικτική λυχνία στον διακόπτη λειτουργίας θα ανάψει, δείχνοντας ότι ο φούρνος είναι ενεργοποιημένος.
2. Περιστρέψτε τον ελεγκτή θερμοκρασίας δεξιόστροφα για να ρυθμίσετε την επιθυμητή θερμοκρασία. Η κίτρινη ένδειξη θέρμανσης θα ανάψει και η πράσινη ένδειξη θα σβήσει, υποδεικνύοντας ότι η αντίσταση είναι ενεργή και ο φούρνος θερμαίνεται.
3. Όταν ο φούρνος φτάσει στην καθορισμένη θερμοκρασία, ο ελεγκτής θερμοκρασίας θα διακόψει αυτόματα την παροχή ρεύματος. Η κίτρινη ένδειξη θα σβήσει και η πράσινη ένδειξη θα ανάψει ξανά, δείχνοντας ότι το στοιχείο θέρμανσης έχει σταματήσει. Καθώς η θερμοκρασία μειώνεται ελαφρώς, ο ελεγκτής θα επανασυνδέσει την τροφοδοσία, η κίτρινη ένδειξη θα ανάψει ξανά και η πράσινη θα σβήσε κύκλος επαναλαμβάνεται για να διατηρηθεί η καθορισμένη θερμοκρασία.

ΣΗΜΕΙΩΜΑ Εάν παρουσιαστούν μη φυσιολογικές συνθήκες κατά τη χρήση, σταματήστε αμέσως το μηχάνημα. Μετά την αντιμετώπιση προβλημάτων και την επίλυση του προβλήματος, μπορείτε να συνεχίσετε να χρησιμοποιείτε τον φούρνο.

Συντήρηση

• Πριν από τον καθαρισμό και τη συντήρηση, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη για την αποφυγή ατυχημάτων.
- Μετά από καθημερινή χρήση, σκουπίστε την επιφάνεια και το καλώδιο ρεύματος με ένα υγρό πανί και ένα μη διαβρωτικό καθαριστικό. Μην χρησιμοποιείτε απευθείας νερό για να καθαρίσετε το μηχάνημα, καθώς αυτό μπορεί να προκαλέσει βλάβη στα ηλεκτρικά του εξαρτήματα.

Αντιμετώπιση προβλημάτων

Φαινόμενο	Πιθανοί λόγοι	Μέθοδοι χειρισμού
Το βύσμα είναι συνδεδεμένο, αλλά η ενδεικτική λυχνία είναι σβηστή και το μηχάνημα δεν θερμαίνεται.	Η θερμοκρασία ελέγχεται κανονικά, αλλά η ενδεικτική λυχνία είναι σβηστή.	Επανατοποθετήστε το βύσμα με ασφάλεια.
Η ενδεικτική λυχνία θέρμανσης είναι σβηστή και η πλάκα του καυστήρα ή ο φούρνος δεν θερμαίνεται.	1. Χαλαρή ή αποσυνδεδεμένη σύνδεση της πλάκας του καυστήρα ή του στοιχείου θέρμανσης.2. Η πλάκα του καυστήρα ή το στοιχείο θέρμανσης έχει καεί.	1. Σφίξτε τις συνδέσεις ή τις βίδες και στα δύο άκρα της πλάκας του καυστήρα ή του στοιχείου θέρμανσης.2. Αντικαταστήστε την πλάκα του καυστήρα ή το στοιχείο θέρμανσης.
Η ενδεικτική λυχνία τροφοδοσίας είναι αναμμένη, αλλά δεν επιτυγχάνεται η καθορισμένη θερμοκρασία.	Ο ελεγκτής θερμοκρασίας ή ο διακόπτης έχει καεί.	Αντικαταστήστε τον ελεγκτή θερμοκρασίας ή τον διακόπτη.
Η θερμοκρασία ελέγχεται κανονικά, αλλά η ενδεικτική λυχνία είναι σβηστή.	Η ενδεικτική λυχνία έχει καεί.	Αντικαταστήστε την ενδεικτική λυχνία.

Μεταφορά και αποθήκευση

Αυτό το προϊόν, κατασκευασμένο από γυαλί, θα πρέπει να χρησιμοποιείται με προσοχή κατά τη μεταφορά για την αποφυγή ζημιών από υπερβολικούς κραδασμούς. Γενικά, το συσκευασμένο προϊόν δεν πρέπει να φυλάσσεται σε εξωτερικό χώρο για παρατεταμένες περιόδους. Πρέπει να φυλάσσεται σε καλά αεριζόμενη αποθήκη χωρίς έκθεση σε διαβρωτικό αέρα. Μην αποθηκεύετε το προϊόν ανάποδα. Εάν απαιτείται προσωρινή αποθήκευση σε εξωτερικό χώρο, βεβαιωθείτε ότι παρέχεται επαρκής προστασία από τη βροχή.

Απόρριψη Μεταχειρισμένων Συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.

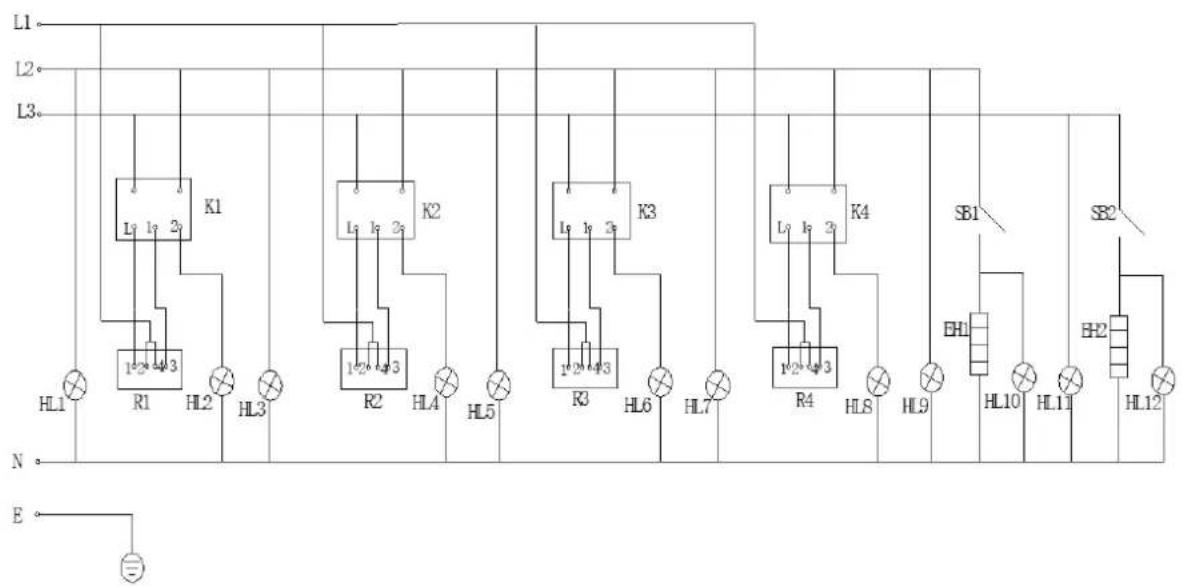

Ηλεκτρικό διάγραμμα

SB1, SB2 - Ελεγκτής θερμοκρασίας
ΕΗ1, ΕΗ2 - Σωλήνας Θέρμανσης
K1, K2, K3, K4 - Διακόπτης
R1, R2, R3, R4 - Πλάκα καυστήρα
HL1, HL3, HL5, HL7, HL9, HL11 - Ενδεικτική λυχνία τροφοδοτικού
HL2, HL4, HL6, HL8, HL10, HL12 - Ενδεικτική λυχνία θέρμανσης
Ε - Σύνδεση εδάφους
