RCEC-80/700C4B - Cuisinière Royal Catering - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière électrique avec armoire
Marque	Royal Catering
Modèle	RCEC-80/700C4B
Alimentation	400 V ~ 50 Hz
Puissance totale	10,4 kW
Dimensions (L x P x H)	800 x 740 x 930 mm
Poids	58,5 kg
Indice de protection	IPX4
Nombre de brûleurs supérieurs	4 plaques chauffantes
Four intégré	Oui, avec thermostat
Réglage de température	3 niveaux de puissance (brûleur) ; thermostat pour le four
Type d'installation	Sur une surface stable, espace libre de 10 cm sur les côtés, 20 cm à l'arrière
Mise à la terre	Obligatoire avant utilisation
Protection électrique requise	Disjoncteur et dispositif différentiel à proximité
Matériau de la surface	Verre (brûleur) ; acier inoxydable ?
Nettoyage	Chiffon humide et nettoyant non corrosif ; ne pas utiliser d'eau directement
Entretien préventif	Nettoyer régulièrement l'huile sur les plaques
Dépannage	Voyant éteint ou chauffage insuffisant : vérifier connexions, remplacer élément si nécessaire
Pièces détachées disponibles	Plaque de brûleur, élément chauffant, contrôleur de température, voyants
Réparabilité	Remplacement possible par un professionnel qualifié
Transport et stockage	Manipuler avec précaution, stocker dans un entrepôt ventilé, éviter l'humidité
Élimination	Ne pas jeter dans les ordures ménagères ; recycler en point de collecte DEEE

FOIRE AUX QUESTIONS - RCEC-80/700C4B Royal Catering

Quelle est la tension d'alimentation requise pour la cuisinière ?

La cuisinière nécessite une alimentation de 400 V ~ 50 Hz avec une puissance totale de 10,4 kW. Assurez-vous que votre installation électrique est compatible et que la mise à la terre est effectuée.

Comment utiliser le brûleur supérieur ?

Branchez l'appareil, allumez l'interrupteur (voyant vert). Tournez le contrôleur de température dans le sens horaire : premier cran = puissance maximale, deuxième = moyen, troisième = faible. Le voyant jaune indique le chauffage. Après utilisation, nettoyez régulièrement les plaques.

Comment régler la température du four ?

Tournez le thermostat dans le sens horaire pour régler la température souhaitée. Le voyant jaune s'allume pendant le chauffage ; lorsque la température est atteinte, le voyant vert se rallume. Le four maintient la température en cyclant automatiquement.

Que faire si le voyant d'alimentation est éteint et que la machine ne chauffe pas ?

Vérifiez que la fiche est bien enfoncée. Si le problème persiste, cela peut être dû à une connexion desserrée ou à un élément chauffant grillé. Consultez le guide de dépannage : serrez les connexions ou remplacez l'élément.

Comment nettoyer la cuisinière en toute sécurité ?

Avant tout nettoyage, coupez l'alimentation électrique. Essuyez les surfaces avec un chiffon humide et un nettoyant non corrosif. N'utilisez jamais d'eau directement sur l'appareil pour éviter d'endommager les composants électriques.

Quelles distances de sécurité sont nécessaires autour de l'appareil ?

Laissez au moins 10 cm d'espace libre de chaque côté par rapport aux matériaux non combustibles, et 20 cm à l'arrière par rapport aux murs. Assurez-vous que la zone devant l'interrupteur d'alimentation est dégagée.

Puis-je remplacer moi-même les pièces défectueuses ?

Certaines pièces comme les plaques ou les éléments chauffants peuvent être remplacées par un professionnel qualifié. Pour toute intervention électrique, faites appel à un électricien certifié. Utilisez des pièces de rechange identiques.

Que faire si la température réglée n'est pas atteinte ?

Cela peut indiquer un contrôleur de température ou un interrupteur défectueux. Remplacez le composant concerné. Vérifiez également que les connexions sont bien serrées.

Comment stocker la cuisinière en cas d'inutilisation prolongée ?

Conservez l'appareil dans un entrepôt bien ventilé, à l'abri de l'air corrosif et de l'humidité. Ne le stockez pas à l'envers. Si stockage extérieur temporaire, protégez-le de la pluie.

Comment éliminer la cuisinière en fin de vie ?

Ne jetez pas l'appareil dans les ordures ménagères. Remettez-le à un point de collecte pour déchets d'équipements électriques et électroniques (DEEE). Le recyclage contribue à la protection de l'environnement.

MODE D'EMPLOI RCEC-80/700C4B Royal Catering

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle.

Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit	Cuisinière électrique avec armoire
Modèle	RCEC-80/700C4B
Tension [V] / Fréquence [Hz]	400~ / 50
Puissance [kW]	10,4
Dimensions (Largeur x Longueur x Hauteur) (mm)	800x740x930
Poids [kg]	58,5
Niveau de protection contre la poussière	IPX4

But

Le produit est utilisé pour fournir un appareil de cuisson efficace qui fonctionne à l'électricité pour le chauffage, tout en offrant un espace de rangement pratique en dessous.

Exigences relatives à l'environnement d'installation et d'utilisation

• Ce produit doit être placé sur une surface stable, avec au moins 10 cm d'espace libre de chaque côté des matériaux non combustibles. L'arrière de l'appareil doit être à au moins 20 cm des surfaces non combustibles (par exemple, des murs en briques).
• La tension de l'alimentation doit correspondre à la tension spécifiée sur l'étiquette du produit.
• Le client doit installer un interrupteur d'alimentation, un disjoncteur et un dispositif de protection contre les fuites à proximité de l'équipement. Gardez la zone devant l'interrupteur libre de tout obstacle pour un accès facile.
• Cet équipement doit être correctement mis à la terre avant utilisation.
• Veillez à ne pas toucher la plaque chauffante pendant son fonctionnement et évitez d'éclabousser la machine avec des liquides pour éviter d'endommager les composants électriques.
• Ne pas déplacer ni plier la sonde de température à l'intérieur du bassin.
• Avant de mettre la machine en marche, vérifiez que toutes les connexions électriques sont sécurisées et que la connexion à la terre est fiable.
• Si le câble d'alimentation doit être remplacé, utilisez un câble du même modèle et faites effectuer le remplacement par un professionnel qualifié.
• L'installation et l'entretien des connexions électriques de ce produit doivent être effectués par un électricien certifié.

Opération

Brûleur supérieur

1. Assurez-vous que l'alimentation électrique est correctement installée et que la puissance de fonctionnement correspond à la tension nominale.
2. Branchez l'alimentation et allumez-la. Le voyant vert de l'interrupteur d'alimentation s'allumera, indiquant que le poêle est sous tension.
3. Tournez le contrôleur de température dans le sens des aiguilles d'une montre pour régler la température souhaitée. La puissance la plus élevée se trouve au premier réglage, suivie du deuxième, le troisième étant le plus bas. L'indicateur de chauffage jaune s'allumera et le voyant vert s'éteindra, indiquant que le poêle fonctionne et que l'élément chauffant est actif.
4. Une fois la température souhaitée atteinte, vous pouvez tourner le régulateur de température sur le deuxième ou le troisième réglage pour maintenir la chaleur.

NOTE

• Nettoyez régulièrement l'huile de la plaque du brûleur pour éviter tout dommage et prolonger la durée de vie de la machine.
• Si des conditions anormales surviennent pendant l'utilisation, arrêtez immédiatement la machine. Après avoir résolu le problème, vous pouvez reprendre l'utilisation du poêle.

Four inférieur

1. Branchez l'alimentation électrique et le voyant vert de l'interrupteur d'alimentation s'allumera, indiquant que le four est sous tension.
2. Tournez le contrôleur de température dans le sens des aiguilles d'une montre pour régler la température souhaitée. L'indicateur de chauffage jaune s'allumera et l'indicateur vert s'éteindra, indiquant que l'élément chauffant est actif et que le four chauffe.
3. Lorsque le four atteint la température réglée, le contrôleur de température coupe automatiquement l'alimentation. Le voyant jaune s'éteint et le voyant vert se rallume, indiquant que l'élément chauffant s'est arrêté. Lorsque la température diminue légèrement, le contrôleur reconnecte l'alimentation, le voyant jaune s'allume à nouveau et le voyant vert s'éteint. Ce cycle se répète pour maintenir la température réglée.

NOTE Si des conditions anormales surviennent pendant l'utilisation, arrêtez immédiatement la machine. Après avoir résolu le problème, vous pouvez reprendre l'utilisation du four.

ENTRETIEN

• Avant le nettoyage et l'entretien, assurez-vous que l'alimentation électrique est coupée pour éviter les accidents.
• Après une utilisation quotidienne, essuyez la surface et le cordon d'alimentation avec un chiffon humide et un nettoyant non corrosif. N'utilisez pas d'eau directement pour nettoyer la machine, car cela pourrait endommager ses composants électriques.

Résolution de problèmes

Phénomène	Raisons possibles	Méthodes de manipulation
La prise est branchée, mais le voyant est éteint et la machine ne chauffe pas.	La température est contrôlée normalement, mais le voyant est éteint.	Réinsérez fermement la fiche.
Le voyant de chauffage est éteint et la plaque de cuisson ou le four ne chauffe pas.	1. Connexion desserrée ou déconnectée de la plaque du brûleur ou de l'élément chauffant.2. La plaque du brûleur ou l'élément chauffant est grillé.	1. Serrez les connexions ou les vis aux deux extrémités de la plaque du brûleur ou de l'élément chauffant.2. Remplacez la plaque du brûleur ou l'élément chauffant.
Le voyant d'alimentation est allumé, mais la température réglée n'est pas atteinte.	Le régulateur ou l'interrupteur de température est grillé.	Remplacez le contrôleur ou l'interrupteur de température.
La température est contrôlée normalement, mais le voyant est éteint.	Le voyant lumineux est grillé.	Remplacer le voyant lumineux.

Transport et stockage

Ce produit, fabriqué en verre, doit être manipulé avec précaution pendant le transport pour éviter tout dommage dû à des vibrations excessives. En règle générale, le produit emballé ne doit pas être stocké à l'extérieur pendant des périodes prolongées. Il doit être conservé dans un entrepôt bien ventilé, sans exposition à l'air corrosif. Ne pas stocker le produit à l'envers. Si un stockage temporaire à l'extérieur est nécessaire, assurez-vous qu'une protection adéquate est fournie contre la pluie.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.

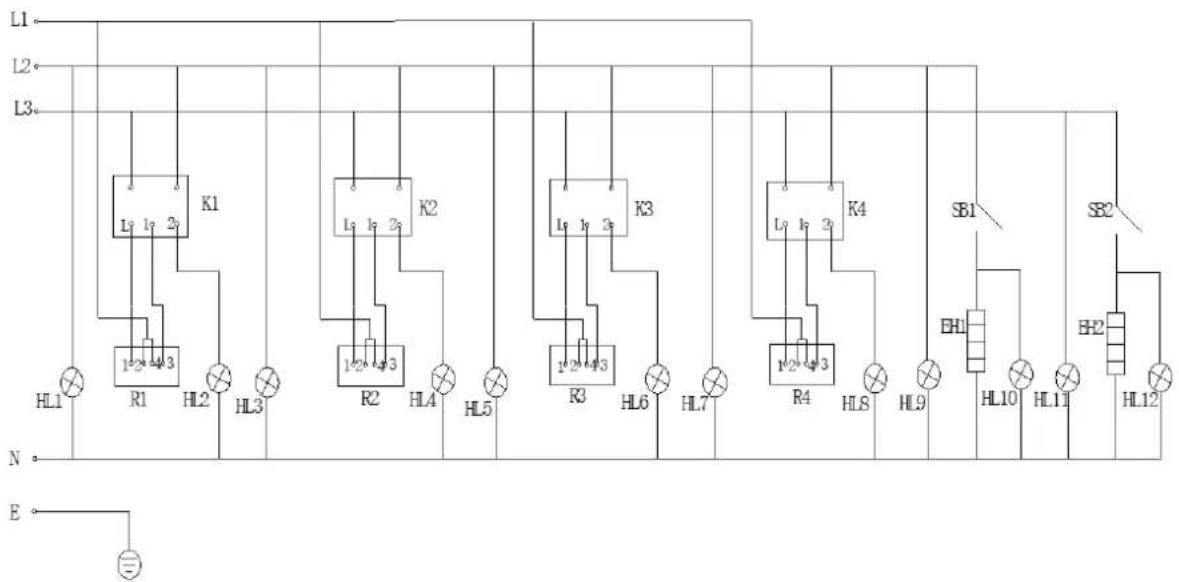

Schéma électrique

SB1, SB2 - Contrôleur de température

EH1, EH2 - Tuyau de chauffage

R1, R2, R3, R4 - Plaque de brûleur

HL1, HL3, HL5, HL7, HL9, HL11 - Témoin lumineux d'alimentation

HL2, HL4, HL6, HL8, HL10, HL12 - Témoin lumineux de chauffage

E - Connexion à la terre
