INSTRUKCJA OBSŁUGI RCEC-80/700C4B Royal Catering

ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczona a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną.

Dane techniczne

Opis parametru Wartość parametru
Nazwa produktu	Kuchenka elektryczna z szafką
Model	RCEC-80/700C4B
Napięcie [V] / Częstotliwość [Hz]	400~ / 50
Moc [kW]	10,4
Wymiary (szerokość x długość x wysokość) (mm)	800x740x930
Ciężar [kg]	58,5
Poziom ochrony przed pyłem	IPX4

Zamiar

Produkt służy do wydajnego gotowania, wykorzystując energię elektryczną do ogrzewania i zapewniając jednocześnie wygodną przestrzeń do przechowywania pod spodem.

Wymagania dotyczące instalacji i środowiska użytkowania

• Produkt należy umieścić na stabilnej powierzchni, zachowując co najmniej 10 cm odstępu po obu stronach od materiałów niepalnych. Tylna część urządzenia powinna znajdować się w odległości co najmniej 20 cm od powierzchni niepalnych (np. ścian z cegły).
  • Napięcie zasilania musi być zgodne z napięciem podanym na etykiecie produktu.
• Klient jest zobowiązany zainstalować w pobliżu urządzenia wyłącznik zasilania, wyłącznik automatyczny i urządzenie zabezpieczające przed upływem prądu. Utrzymuj przestrzeń przed przełącznikiem wolną od przeszkód, aby zapewnić łatwy dostęp.
• Przed użyciem urządzenie musi zostać prawidłowo uziemione.
• Należy zachować ostrożność i nie dotykać płyty grzewczej podczas jej pracy. Należy również unikać rozchłapywania płynów na maszynę, aby zapobiec uszkodzeniu podzespołów elektrycznych.
• Nie przesuwaj i nie wyginaj sondy temperatury wewnątrz zbiornika.
• Przed włączeniem urządzenia należy sprawdzić, czy wszystkie połączenia elektryczne są solidne i czy połączenie uziemiające działa niezawodnie.
• Jeśli konieczna jest wymiana przewodu zasilającego, należy zastosować przewód tego samego modelu i zlecić wymianę wykwalifikowanemu specjaliście.
• Instalację i konserwację połączeń elektrycznych tego produktu musi wykonywać wykwalifikowany elektryk.

Praca z urządzeniem

Górny palnik

1. Upewnij się, że zasilacz jest prawidłowo zainstalowany i że moc robocza odpowiada napięciu znamionowemu.

2. Podłącz zasilanie i włącz je. Zaświeci się zielona kontrolka na wyłączniku zasilania, co oznacza, że kuchenka jest zasilana.

3. Aby ustawić żądaną temperaturę, przekręć regulator temperatury zgodnie z ruchem wskazówek zegara. Najwyższą moc uzyskuje się przy pierwszym ustawieniu, potem przy drugim, a przy trzecim ustawieniu najniższą. Zapali się żółta kontrolka ogrzewania, a zielona zgaśnie, co oznacza, że piecyk działa, a element grzewczy jest aktywny.

4. Po osiągnięciu żądanej temperatury można ustawić regulator temperatury na drugie lub trzecie ustawienie, aby utrzymać ciepło.

NOTATKA

- Regularnie czyść płytę palnika z nadmiaru oleju, aby zapobiec uszkodzeniom i przedłużyć żywotność urządzenia.

- Jeżeli podczas użytkowania maszyny wystąpią jakiekolwiek nietypowe objawy, należy natychmiast ją zatrzymać. Po rozwiązaniu problemu możesz ponownie korzystać z kuchenki.

Dolny piekarnik

1. Podłącz zasilanie, a zielona kontrolka na wyłączniku zasilania zaświeci się, co będzie oznaczać, że piekarnik jest zasilany.

2. Aby ustawić żądaną temperaturę, przekręć regulator temperatury zgodnie z ruchem wskazówek zegara. Zaświeci się żółta kontrolka grzania, a zielona zgaśnie. Oznacza to, że element grzewczy jest aktywny i piekarnik nagrzewa się.

3. Gdy piekarnik osiągnie zadaną temperaturę, regulator temperatury automatycznie wyłączy zasilanie. Żółty wskaźnik zgaśnie, a zielony zaświeci się ponownie, wskazując, że element grzejny przestał pracować. Gdy temperatura nieznacznie spadnie, sterownik ponownie podłączy zasilanie, żółta kontrolka zaświeci się ponownie, a zielona zgaśnie. Cykl ten powtarza się w celu utrzymania zadanej temperatury.

NOTATKA Jeżeli podczas użytkowania maszyny wystąpią jakiekolwiek nietypowe objawy, należy natychmiast ją zatrzymać. Po rozwiązaniu problemu możesz ponownie korzystać z piekarnika.

Konserwacja

- Przed przystąpieniem do czyszczenia i konserwacji należy upewnić się, że zasilanie jest wyłączone, aby zapobiec wypadkom.

- Po codziennym użytkowaniu przetrzyj powierzchnię i przewód zasilający wilgotną szmatką i nieżracym środkiem czyszczącym. Nie należy czyścić urządzenia bezpośrednio wodą, gdyż może to spowodować uszkodzenie jego podzespołów elektrycznych.

Rozwiązywanie problemów

Zjawisko	Możliwe powody	Metody obsługi
Wtyczka jest podłączona, ale kontrolka jest wyłączona i urządzenie nie nagrzewa się.	Temperaturę można regulować normalnie, ale kontrolka jest wyłączona.	Ponownie dokładnie włóż wtyczkę.
Kontrolka ogrzewania jest wyłączona, a płyta palnika lub piekarnik nie nagrzewają się.	1. Luźne lub odłączone połączenie płyty palnika lub elementu grzejnego.2. Płyta palnika lub element grzejny są przepalone.	1. Dokręć połączenia lub śruby na obu końcach płyty palnika lub elementu grzejnego.2. Wymień płytę palnika lub element grzejny.
Kontrolka zasilania świeci się, ale ustawiona temperatura nie została osiągnięta.	Regulator lub przełącznik temperatury jest spalony.	Wymień regulator lub przełącznik temperatury.
Temperaturę można regulować normalnie, ale kontrolka jest wyłączona.	Kontrolka jest przepalona.	Wymień kontrolkę.

Transport i magazynowanie

Ten produkt wykonany ze szkła należy transportować ostrożnie, aby zapobiec uszkodzeniom spowodowanym nadmiernymi wibracjami. Zasadniczo nie należy przechowywać zapakowanego produktu na zewnątrz przez dłuższy czas. Należy przechowywać go w dobrze wentylowanym magazynie, nie narażając go na działanie powietrza mogącego powodować korozję. Nie przechowywać produktu do góry nogami. Jeżeli konieczne jest tymczasowe przechowywanie na zewnątrz, należy zapewnić odpowiednią ochronę przed deszczem.

Utylizacja zużytych urządzeń

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

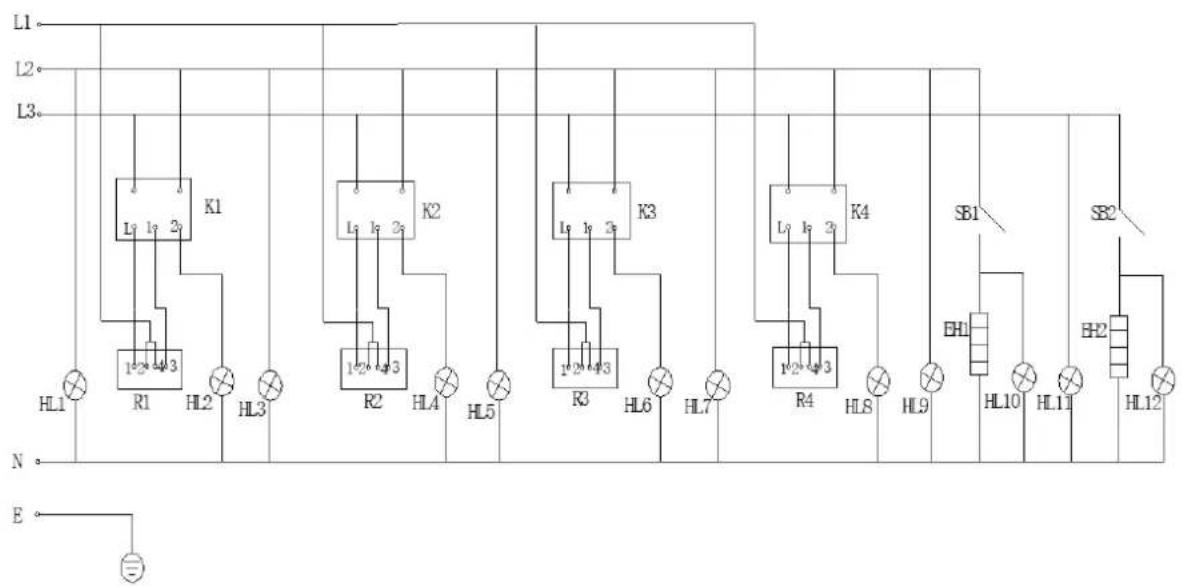

Schemat elektryczny

SB1, SB2 - Regulator temperature
EH1, EH2 - Rura grzewcza
K1, K2, K3, K4 - Przełącznik
R1, R2, R3, R4 - Płyta palnika
HL1, HL3, HL5, HL7, HL9, HL11 - Kontrolka zasilania
HL2, HL4, HL6, HL8, HL10, HL12 - Kontrolka ogrzewania
E - Połączenie uziemiające
