Produkttype	Elektrisk komfur med skab
Mærke	Royal Catering
Model	RCEC-80/700C4B
Strømforsyning	400 V ~ 50 Hz
Samlet effekt	10,4 kW
Dimensioner (L x B x H)	800 x 740 x 930 mm
Vægt	58,5 kg
Beskyttelsesklasse	IPX4
Antal øvre brændere	4 varmeplader
Integreret ovn	Ja, med termostat
Temperaturindstilling	3 effektniveauer (brænder); termostat til ovnen
Installationstype	På en stabil overflade, 10 cm frit rum på siderne, 20 cm bagved
Jording	Obligatorisk før brug
Nødvendig elektrisk beskyttelse	Afbryder og fejlstrømsafbryder i nærheden
Overflademateriale	Glas (brænder); rustfrit stål?
Rengøring	Fugtig klud og ikke-ætsende rengøringsmiddel; brug ikke vand direkte
Forebyggende vedligeholdelse	Rengør regelmæssigt olie på pladerne
Fejlfinding	Indikator slukket eller utilstrækkelig opvarmning: kontroller forbindelser, udskift element om nødvendigt
Reservedele tilgængelige	Brænderplade, varmeelement, temperaturcontroller, indikatorer
Reparerbarhed	Udskiftning mulig af en kvalificeret fagperson
Transport og opbevaring	Håndter forsigtigt, opbevares i ventileret lager, undgå fugt
Bortskaffelse	Må ikke smides i husholdningsaffald; genbrug på WEEE indsamlingssted

Ofte stillede spørgsmål - RCEC-80/700C4B Royal Catering

Hvad er den nødvendige strømforsyningsspænding til komfuret?

Komfuret kræver en strømforsyning på 400 V ~ 50 Hz med en samlet effekt på 10,4 kW. Sørg for, at din elektriske installation er kompatibel, og at jordforbindelsen er udført.

Hvordan bruger jeg den øvre brænder?

Tilslut apparatet, tænd for kontakten (grøn indikator). Drej temperaturcontrolleren med uret: første trin = maksimal effekt, andet = medium, tredje = lav. Den gule indikator viser opvarmning. Efter brug, rengør pladerne regelmæssigt.

Hvordan indstiller jeg ovntemperaturen?

Drej termostaten med uret for at indstille den ønskede temperatur. Den gule indikator tændes under opvarmning; når temperaturen er nået, tændes den grønne indikator igen. Ovnens temperatur opretholdes ved automatisk cykling.

Hvad gør jeg, hvis strømindikatoren er slukket, og maskinen ikke varmer?

Kontrollér, at stikket er ordentligt sat i. Hvis problemet fortsætter, kan det skyldes en løs forbindelse eller en defekt varmeelement. Se fejlfindingsguiden: stram forbindelser eller udskift elementet.

Hvordan rengør jeg komfuret sikkert?

Før rengøring, afbryd strømforsyningen. Tør overfladerne af med en fugtig klud og et ikke-ætsende rengøringsmiddel. Brug aldrig vand direkte på apparatet for at undgå skade på elektriske komponenter.

Hvilke sikkerhedsafstande er nødvendige omkring apparatet?

Efterlad mindst 10 cm frit rum på hver side til ikke-brændbare materialer, og 20 cm bagved til vægge. Sørg for, at området foran strømafbryderen er frit.

Kan jeg selv udskifte defekte dele?

Visse dele som plader eller varmeelementer kan udskiftes af en kvalificeret fagperson. For elektrisk arbejde, kontakt en certificeret elektriker. Brug identiske reservedele.

Hvad gør jeg, hvis den indstillede temperatur ikke nås?

Dette kan indikere en defekt temperaturcontroller eller kontakt. Udskift den pågældende komponent. Kontrollér også, at forbindelserne er stramme.

Hvordan opbevarer jeg komfuret ved længere tids inaktivitet?

Opbevar apparatet i et godt ventileret lager, beskyttet mod ætsende luft og fugt. Opbevar det ikke på hovedet. Ved midlertidig udendørs opbevaring, beskyt det mod regn.

Hvordan bortskaffer jeg komfuret ved endt levetid?

Smid ikke apparatet i husholdningsaffald. Aflever det på et indsamlingssted for elektronikaffald (WEEE). Genbrug bidrager til miljøbeskyttelse.

BRUGSANVISNING RCEC-80/700C4B Royal Catering

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den originale engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference.

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Elektrisk komfur med skab
Model	RCEC-80/700C4B
Spænding [V] / Frekvens [Hz]	400~ / 50
Effekt [kW]	10,4
Mål (bredde x længde x højde) (mm)	800x740x930
Vægt [kg]	58,5
Støvbeskyttelsesniveau	IPX4

Formål

Produktet bruges til at give et effektivt kogeapparat, der bruger elektricitet til opvarmning, samtidig med at der er praktisk opbevaringsplads nedenunder.

Krav til installations- og brugsmiljø

• Dette produkt skal placeres på en stabil overflade med mindst 10 cm frirum på begge sider fra ikke-brændbare materialer. Bagsiden af enheden skal være mindst 20 cm væk fra ikke-brændbare overflader (f.eks. murstensvægge).
• Strømforsyningens spænding skal svare til den spænding, der er angivet på produktetiketten.
• Kunden skal installere en strømafbryder, en kredsløbsafbryder og en lækagebeskyttelsesanordning i nærheden af udstyret. Hold området foran kontakten fri for forhindringer, så det er nemt at komme til.
  • Dette udstyr skal have korrekt jordforbindelse før brug.
• Vær forsigtig med ikke at røre ved varmepladen, mens den er i gang, og undgå at sprøjte væsker på maskinen for at undgå skader på de elektriske komponenter.
• Temperatursonden må ikke flyttes eller bøjes inde i bassinet.
• Før du tænder for maskinen, skal du kontrollere, at alle elektriske forbindelser er sikre, og at jordforbindelsen er pålidelig.
• Hvis strømkablet skal udskiftes, skal du bruge et kabel af samme model og få udskiftningen foretaget af en kvalificeret fagmand.
• Installation og vedligeholdelse af dette produkts elektriske forbindelser skal udføres af en autoriseret elektriker.

Handling

∅vre brænder

1. Sørg for, at strømforsyningen er korrekt installeret, og at arbejdseffekten svarer til den nominelle spænding.
2. Tilslut strømforsyningen, og tænd for den. Den grønne indikatorlampe på afbryderen lyser og viser, at der er strøm på komfuret.
3. Drej temperaturregulatoren med uret for at justere til den ønskede temperatur. Den højeste effekt er ved den første indstilling, efterfulgt af den anden, mens den tredje er den laveste. Den gule varmeindikator lyser, og det grønne lys slukkes, hvilket indikerer, at ovnen fungerer, og at varmeelementet er aktivt.
4. Når den ønskede temperatur er nået, kan du dreje temperaturregulatoren til den anden eller tredje indstilling for at opretholde varmen.

BEMÄRK

• Rengør regelmæssigt brænderpladen for olie for at undgå skader og forlænge maskinens levetid.
• Hvis der opstår unormale forhold under brug, skal du straks stoppe maskinen. Efter fejlfinding og løsning af problemet kan du genoptage brugen af komfuret.

Nedre ovn

1. Tilslut strømforsyningen, og den grønne indikatorlampe på afbryderen vil lyse og vise, at ovnen er tændt.
2. Drej temperaturregulatoren med uret for at justere til den ønskede temperatur. Den gule varmeindikator lyser, og den grønne indikator slukkes som tegn på, at varmeelementet er aktivt, og at ovnen varmer.
3. Når ovnen når den indstillede temperatur, slukker temperaturregulatoren automatisk for strømmen. Den gule indikator slukkes, og den grønne indikator tændes igen, hvilket viser, at varmeelementet er stoppet. Når temperaturen falder en smule, tilslutter controlleren strømmen igen, den gule indikator lyser op igen, og den grønne slukker. Denne cyklus gentages for at opretholde den indstillede temperatur.

BEMÆRK Hvis der opstår unormale forhold under brug, skal du straks stoppe maskinen. Efter fejlfinding og løsning af problemet kan du genoptage brugen af ovnen.

VEDLIGEHOLDELSE

• Før rengøring og vedligeholdelse skal du sørge for at slukke for strømforsyningen for at undgå ulykker.
- Efter daglig brug skal du tørre overfladen og netledningen af med en fugtig klud og et ikke-ætsende rengøringsmiddel. Brug ikke vand direkte til at rengøre maskinen, da det kan beskadige dens elektriske komponenter.

Problemløsning

Fænomen	Mulige årsager	Händteringsmetoder
Stikket er tilsluttet, men indikatorlampen er slukket, og maskinen varmer ikke.	Temperaturen styres normalt, men indikatorlampen er slukket.	Sæt stikket forsvarligt i igen.
Indikatorlampen for opvarmning er slukket, og brænderpladen eller ovnen opvarmes ikke.	1. Løs eller afbrudt forbindelse på brænderpladen eller varmeelementet.2. Brænderpladen eller varmeelementet er brændt ud.	1. Spænd forbindelserne eller skruerne i begge ender af brænderpladen eller varmeelementet.2. Udskift brænderpladen eller varmeelementet.
Indikatorlampen for strømforsyningen er tændt, men den indstillede temperatur er ikke nået.	Temperaturregulatoren eller kontakten er brændt af.	Udskift temperaturregulatoren eller kontakten.
Temperaturen styres normalt, men indikatorlampen er slukket.	Indikatorlampen er brændt ud.	Udskift indikatorlampen.

Dette produkt, der er fremstillet af glas, skal håndteres forsigtigt under transport for at undgå skader som følge af kraftige vibrationer. Generelt bør det emballerede produkt ikke opbevares udendørs i længere tid. Den skal opbevares på et godt ventileret lager, hvor den ikke udsættes for ætsende luft. Opbevar ikke produktet på hovedet. Hvis det er nødvendigt med midlertidig udendørs opbevaring, skal der sørges for tilstrækkelig beskyttelse mod regn.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

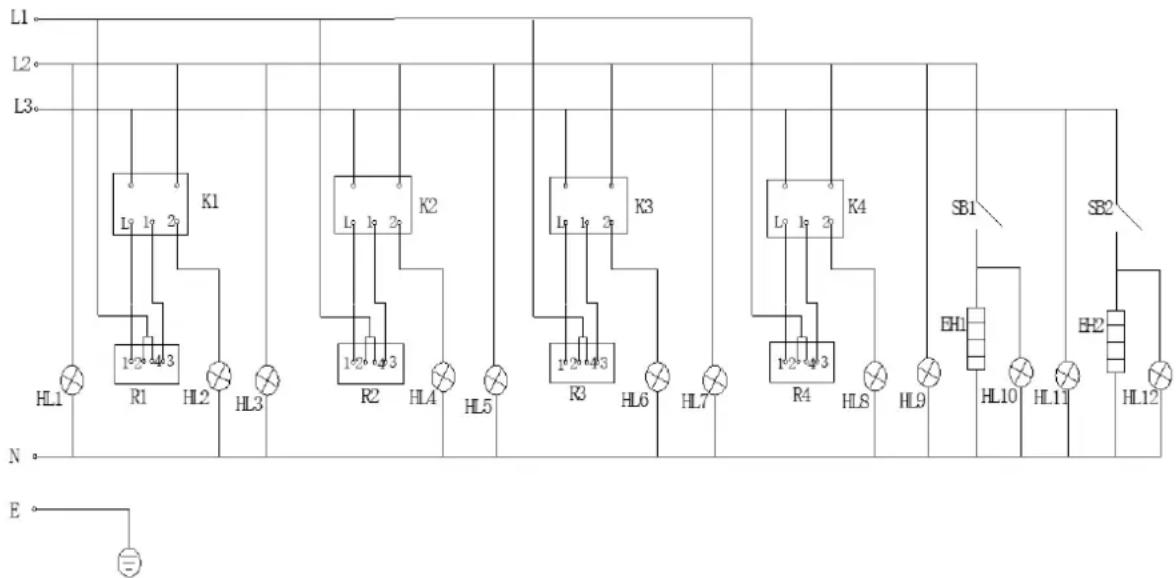

Elektrisk diagram

R1, R2, R3, R4 - Brænderplade

HL1, HL3, HL5, HL7, HL9, HL11 - Indikatorlys for strømforsyning

HL2, HL4, HL6, HL8, HL10, HL12 - Indikatorlampe for opvarmning

E - Jordforbindelse
