RCEC-80/700C4B - Tűzhely Royal Catering - Ingyenes használati útmutató

Termék típusa	Elektromos tűzhely szekrénnyel
Márka	Royal Catering
Modell	RCEC-80/700C4B
Tápellátás	400 V ~ 50 Hz
Teljes teljesítmény	10,4 kW
Méretek (Szé x Mé x Ma)	800 x 740 x 930 mm
Súly	58,5 kg
Védelmi fokozat	IPX4
Felső égők száma	4 fűtőlap
Beépített sütő	Igen, termosztáttal
Hőmérséklet szabályozás	3 teljesítményszint (égő); termosztát a sütőhöz
Telepítés típusa	Stabil felületre, oldalt 10 cm, hátul 20 cm szabad hely
Földelés	Használat előtt kötelező
Szükséges elektromos védelem	Megszakító és áram-védőkapcsoló a közelben
Felület anyaga	Üveg (égő); rozsdamentes acél?
Tisztítás	Nedves ruhával és nem maró hatású tisztítószerrel; ne használjon közvetlenül vizet
Megelőző karbantartás	Rendszeresen tisztítsa le az olajat a lapokról
Hibaelhárítás	Kialudt jelzőfény vagy elégtelen fűtés: ellenőrizze a csatlakozásokat, szükség esetén cserélje ki az elemet
Elérhető alkatrészek	Égőlemez, fűtőelem, hőmérséklet-szabályozó, jelzőlámpák
Javíthatóság	Csere szakképzett szakember által lehetséges
Szállítás és tárolás	Óvatosan kezelje, szellőző raktárban tárolja, kerülje a nedvességet
Megsemmisítés	Ne dobja a háztartási hulladékba; hasznosítsa újra a WEEE gyűjtőhelyen

Gyakran ismételt kérdések - RCEC-80/700C4B Royal Catering

Mekkora tápellátás szükséges a tűzhelyhez?

A tűzhely 400 V ~ 50 Hz tápellátást igényel, 10,4 kW összteljesítménnyel. Győződjön meg arról, hogy az elektromos hálózat kompatibilis, és a földelés megfelelően van elvégezve.

Hogyan használjam a felső égőt?

Csatlakoztassa a készüléket, kapcsolja be a kapcsolót (zöld jelzőfény). Forgassa el a hőmérséklet-szabályozót az óramutató járásával megegyező irányba: első fokozat = maximális teljesítmény, második = közepes, harmadik = alacsony. A sárga jelzőfény jelzi a fűtést. Használat után rendszeresen tisztítsa a lapokat.

Hogyan állítsam be a sütő hőmérsékletét?

Forgassa el a termosztátot az óramutató járásával megegyező irányba a kívánt hőmérséklet beállításához. A sárga jelzőfény világít a fűtés alatt; amikor a hőmérséklet eléri a beállított értéket, a zöld jelzőfény újra világít. A sütő automatikus ciklussal tartja a hőmérsékletet.

Mit tegyek, ha a tápellátás jelzőfénye kialudt és a gép nem melegszik?

Ellenőrizze, hogy a csatlakozódugó megfelelően be van-e dugva. Ha a probléma továbbra is fennáll, lehet, hogy laza csatlakozás vagy kiégett fűtőelem áll a háttérben. Lásd a hibaelhárítási útmutatót: húzza meg a csatlakozásokat, vagy cserélje ki az elemet.

Hogyan tisztítsam biztonságosan a tűzhelyet?

Tisztítás előtt kapcsolja ki a tápellátást. Törölje le a felületeket nedves ruhával és nem maró hatású tisztítószerrel. Soha ne használjon közvetlenül vizet a készüléken, hogy elkerülje az elektromos alkatrészek károsodását.

Milyen biztonsági távolságok szükségesek a készülék körül?

Hagyjon legalább 10 cm szabad helyet mindkét oldalon a nem éghető anyagoktól, és 20 cm-t hátul a falaktól. Győződjön meg arról, hogy a tápkapcsoló előtti terület szabad.

Kicserélhetem magam a hibás alkatrészeket?

Egyes alkatrészek, mint a lapok vagy fűtőelemek, szakképzett szakember által cserélhetők. Bármilyen elektromos beavatkozáshoz hívjon tanúsított villanyszerelőt. Használjon azonos cserealkatrészeket.

Mit tegyek, ha a beállított hőmérséklet nem érhető el?

Ez jelezhet hibás hőmérséklet-szabályozót vagy kapcsolót. Cserélje ki az érintett alkatrészt. Ellenőrizze a csatlakozások szorosságát is.

Hogyan tároljam a tűzhelyet hosszabb használaton kívül?

Tárolja a készüléket jól szellőző raktárban, korrozív levegőtől és nedvességtől védve. Ne tárolja fejjel lefelé. Ha ideiglenesen kültéri tárolás, védje az esőtől.

Hogyan semmisítsem meg a tűzhelyet élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Adja le elektromos és elektronikus berendezések hulladékgyűjtő pontján (WEEE). Az újrahasznosítás hozzájárul a környezetvédelemhez.

HASZNÁLATI ÚTMUTATÓ RCEC-80/700C4B Royal Catering

Használati útmutató Brugsanvisning

Käyttöohje

Gebruiksaanwijzing

Bruksanvisning

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Elektromos tűzhely szekrénnyel
Modell	RCEC-80/700C4B
Feszültség [V] / Frekvencia [Hz]	400~ / 50
Teljesítmény [kW]	10,4
Méretek (szélesség x hosszúság x magasság) (mm)	800x740x930
Súly [kg]	58,5
Porvédelmi szint	IPX4

Cél

A termék egy hatékony főzőkészüléket biztosít, amely elektromos árammal működik a fűtéshez, miközben kényelmes tárolóhelyet is kínál alatta.

A telepítési és használati környezetre vonatkozó követelmények

• Ezt a terméket stabil felületre kell helyezni, mindkét oldalon legalább 10 cm távolságot hagyva a nem éghető anyagoktól. A készülék hátuljának legalább 20 cm távolságra kell lennie a nem éghető felületektől (pl. téglafalak).
  • A tápegység feszültségének meg kell egyeznie a termék címkéjén megadott feszültséggel.
• Az ügyfélnek a berendezés közelében egy hálózati kapcsolót, egy megszakítót és egy szivárgásvédelmi eszközt kell felszerelnie. A kapcsoló előtti területet tartsa szabadon az akadályoktól a könnyű hozzáférés érdekében.
• Ezt a berendezést használat előtt megfelelően földelni kell.
• Ügyeljen arra, hogy működés közben ne érintse meg a fűtőlapot, és az elektromos alkatrészek károsodásának elkerülése érdekében kerülje a folyadékok ráfröccsenését a készülékre.
• Ne mozgassa vagy hajlítsa meg a hőmérsékletmérő szondát a medencében.
• A gép bekapcsolása előtt ellenőrizze, hogy az összes elektromos csatlakoztatás biztonságos-e, és hogy a földelőcsatlakozás megbízható-e.
• Ha a tápkábelt ki kell cserélni, használjon ugyanolyan típusú kábelt, és a cserét szakképzett szakemberrel végeztesse el.
• A termék elektromos csatlakozóinak beszerelését és karbantartását csak szakképzett villanyszerelő végezheti.

Tevékenység

Felső égő

1. Győződjön meg arról, hogy a tápegység megfelelően van beszerelve, és hogy a működési teljesítmény megfelel a névleges feszültségnek.
2. Csatlakoztassa a tápegységet, és kapcsolja be. A bekapcsoló zöld jelzőfénye kigyullad, jelezve, hogy a tűzhely be van kapcsolva.
3. A hőmérséklet-szabályozót az óramutató járásával megegyező irányban elforgatva állítsa be a kívánt hőmérsékletet. A legnagyobb teljesítmény az első beállításnál van, ezt követi a második, a harmadik pedig a legalacsonyabb. A sárga fűtésjelző kigyullad, a zöld fény pedig kialszik, jelezve, hogy a tűzhely működik, és a fűtőelem aktív.
4. Ha elérte a kívánt hőmérsékletet, a hőfokszabályozót a második vagy harmadik fokozatra állíthatja, hogy fenntartsa a hőfokot.

MEGJEGYZÉS

• Rendszeresen tisztítsa meg az égőlemezről az esetlegesen felgyülemlett olajat, hogy megelőzze a sérüléseket és meghosszabbítsa a gép élettartamát.
• Ha használat közben bármilyen rendellenes körülmény lép fel, azonnal állítsa le a gépet. A hibaelhárítás és a probléma megoldása után folytathatja a tűzhely használatát.

Alsó sütő

1. Csatlakoztassa a tápegységet, és a hálózati kapcsolón lévő zöld jelzőfény kigyullad, jelezve, hogy a sütő be van kapcsolva.
2. A hőmérséklet-szabályozót az óramutató járásával megegyező irányban elforgatva állítsa be a kívánt hőmérsékletet. A sárga fűtésjelző kigyullad, a zöld jelzés pedig kialszik, jelezve, hogy a fűtőelem aktív és a sütő melegszik.
3. Amikor a sütő eléri a beállított hőmérsékletet, a hőmérsékletszabályozó automatikusan lekapcsolja az áramot. A sárga jelzés kikapcsol, majd a zöld jelzés ismét bekapcsol, jelezve, hogy a fűtőelem leállt. Ahogy a hőmérséklet enyhén csökken, a vezérlő visszakapcsolja a tápellátást, a sárga jelző ismét kigyullad, a zöld pedig kialszik. Ez a ciklus ismétlődik a beállított hőmérséklet fenntartása érdekében.

MEGJEGYZÉS Ha használat közben bármilyen rendellenes körülmény lép fel, azonnal állítsa le a gépet. A hibaelhárítás és a probléma megoldása után újra használhatja a sütőt.

KARBANTARTÁS

• Tisztítás és karbantartás előtt a balesetek elkerülése érdekében győződjön meg arról, hogy az áramellátás ki van kapcsolva.
• A napi használat után nedves ruhával és korróziómentes tisztítószerrel törölje át a felületet és a tápkábelt. Ne használjon közvetlenül vizet a gép tisztításához, mert ez károsíthatja az elektromos alkatrészeket.

Hibaelhárítás

Jelenség	Lehetséges okok	Kezelési módszerek
A csatlakozó csatlakoztatva van, de a jelzőfény kialszik, és a készülék nem melegszik.	A hőmérséklet szabályozása rendesen működik, de a jelzőfény kialszik.	Helyezze vissza a dugót biztonságosan.
A fűtésjelző lámpa kialszik, és az égőlemez vagy a sütő nem melegszik.	1. Az égőlemez vagy a fűtőelem laza vagy megszakadt csatlakozása.2. Az égőlemez vagy a fűtőelem kiégett.	1. Húzza meg a csatlakozókat vagy csavarokat az égőlemez vagy a fűtőelem mindkét végén.2. Cserélje ki az égőlemezt vagy a fűtőelemet.
A tápellátás jelzőfénye világít, de a beállított hőmérsékletet nem éri el.	A hőmérsékletszabályozó vagy a kapcsoló kiégett.	Cserélje ki a hőmérsékletszabályozót vagy a kapcsolót.
A hőmérséklet szabályozása rendesen működik, de a jelzőfény kialszik.	A jelzőlámpa kiégett.	Cserélje ki a jelzőlámpát.

Szállítás és tárolás

Ezt az üvegből készült terméket szállítás közben óvatosan kell kezelni, hogy elkerülje a túlzott rezgés okozta károkat. A csomagolt terméket általában nem szabad hosszabb ideig a szabadban tárolni. Jól szellőző raktárban kell tárolni, ahol nem lehet kitéve maró levegőnek. Ne tárolja a terméket fejjel lefelé. Ha ideiglenes szabadtéri tárolásra van szükség, gondoskodjon megfelelő védelemről az eső ellen.

Használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

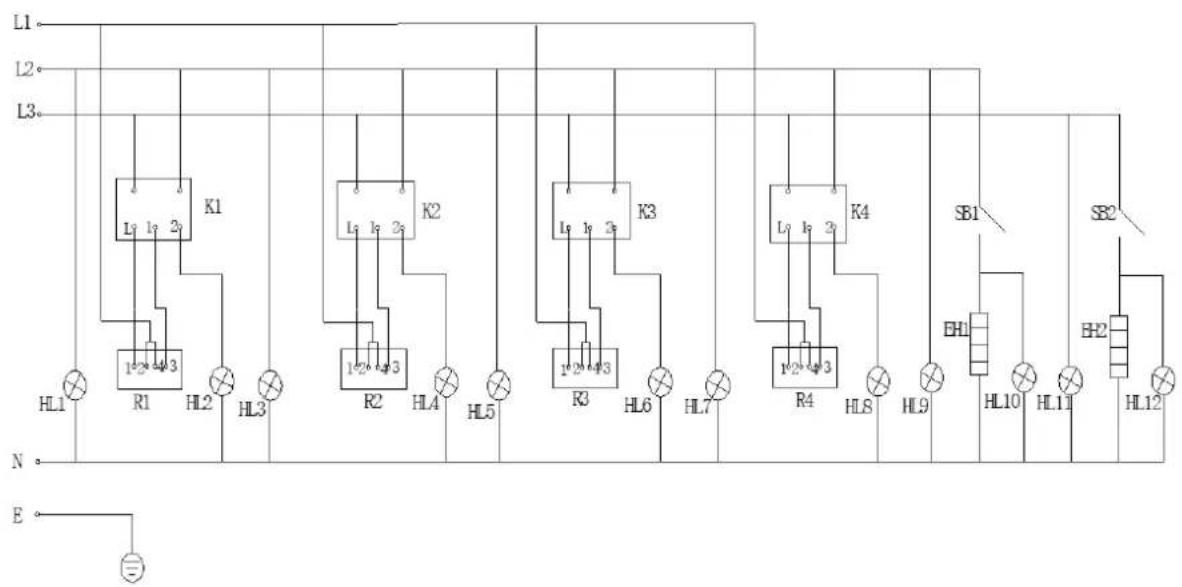

Elektromos diagram

SB1, SB2 - Hőmérséklet szabályozó
EH1, EH2 - Fütés cső
K1, K2, K3, K4 - Váltás
R1, R2, R3, R4 - Égőlemez
HL1, HL3, HL5, HL7, HL9, HL11 - Tápegység jelzőfény
HL2, HL4, HL6, HL8, HL10, HL12 - Fütés jelzőfény
E - Földelt csatlakozás
