Tipo de produto	Fogão elétrico com forno
Marca	Royal Catering
Modelo	RCEC-80/700C4B
Alimentação	400 V ~ 50 Hz
Potência total	10,4 kW
Dimensões (L x P x A)	800 x 740 x 930 mm
Peso	58,5 kg
Grau de proteção	IPX4
Número de queimadores superiores	4 placas de aquecimento
Forno integrado	Sim, com termostato
Ajuste de temperatura	3 níveis de potência (queimador); termostato para o forno
Tipo de instalação	Em uma superfície estável, espaço livre de 10 cm nas laterais, 20 cm na parte traseira
Aterramento	Obrigatório antes do uso
Proteção elétrica necessária	Disjuntor e dispositivo diferencial próximos
Material da superfície	Vidro (queimador); aço inoxidável?
Limpeza	Pano úmido e limpador não corrosivo; não usar água diretamente
Manutenção preventiva	Limpar regularmente o óleo nas placas
Resolução de problemas	Luz apagada ou aquecimento insuficiente: verificar conexões, substituir elemento se necessário
Peças de reposição disponíveis	Placa do queimador, elemento de aquecimento, controlador de temperatura, luzes indicadoras
Reparabilidade	Substituição possível por um profissional qualificado
Transporte e armazenamento	Manusear com cuidado, armazenar em depósito ventilado, evitar umidade
Eliminação	Não descartar no lixo comum; reciclar em ponto de coleta REEE

Perguntas frequentes - RCEC-80/700C4B Royal Catering

Qual é a tensão de alimentação necessária para o fogão?

O fogão requer uma alimentação de 400 V ~ 50 Hz com potência total de 10,4 kW. Certifique-se de que a sua instalação elétrica é compatível e que o aterramento está feito.

Como usar o queimador superior?

Ligue o aparelho, ligue o interruptor (luz verde). Gire o controlador de temperatura no sentido horário: primeiro nível = potência máxima, segundo = médio, terceiro = baixo. A luz amarela indica aquecimento. Após uso, limpe regularmente as placas.

Como ajustar a temperatura do forno?

Gire o termostato no sentido horário para ajustar a temperatura desejada. A luz amarela acende durante o aquecimento; quando a temperatura é alcançada, a luz verde acende novamente. O forno mantém a temperatura ciclando automaticamente.

O que fazer se a luz de alimentação estiver apagada e a máquina não aquecer?

Verifique se a ficha está bem inserida. Se o problema persistir, pode ser devido a uma conexão solta ou a um elemento de aquecimento queimado. Consulte o guia de resolução de problemas: aperte as conexões ou substitua o elemento.

Como limpar o fogão com segurança?

Antes de qualquer limpeza, desligue a alimentação elétrica. Limpe as superfícies com um pano úmido e um limpador não corrosivo. Nunca use água diretamente no aparelho para evitar danificar os componentes elétricos.

Quais distâncias de segurança são necessárias ao redor do aparelho?

Deixe pelo menos 10 cm de espaço livre de cada lado em relação a materiais não combustíveis, e 20 cm na parte traseira em relação às paredes. Certifique-se de que a área à frente do interruptor de alimentação está desobstruída.

Posso substituir as peças defeituosas eu mesmo?

Algumas peças como as placas ou elementos de aquecimento podem ser substituídas por um profissional qualificado. Para qualquer intervenção elétrica, chame um eletricista certificado. Use peças de reposição idênticas.

O que fazer se a temperatura ajustada não for alcançada?

Isso pode indicar um controlador de temperatura ou interruptor defeituoso. Substitua o componente afetado. Verifique também se as conexões estão bem apertadas.

Como armazenar o fogão em caso de não uso prolongado?

Armazene o aparelho em um depósito bem ventilado, ao abrigo de ar corrosivo e umidade. Não o armazene de cabeça para baixo. Se armazenamento externo temporário, proteja-o da chuva.

Como descartar o fogão no fim da vida útil?

Não descarte o aparelho no lixo comum. Entregue-o em um ponto de coleta para resíduos de equipamentos elétricos e eletrônicos (REEE). A reciclagem contribui para a proteção do meio ambiente.

MANUAL DE UTILIZADOR RCEC-80/700C4B Royal Catering

Instruções de utilização

Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial.

Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Fogão elétrico com armário
Modelo	RCEC-80/700C4B
Voltagem [V] / Frequência [Hz]	400~ / 50
Potência [kW]	10,4
Dimensões (Largura x Comprimento x Altura) (mm)	800x740x930
Peso [kg]	58,5
Nível de proteção contra poeira	IPX4

Propósito

O produto é usado para fornecer um aparelho de cozinha eficiente que opera usando eletricidade para aquecimento, além de oferecer espaço de armazenamento prático embaixo.

Requisitos para instalação e ambiente de uso

• Este produto deve ser colocado sobre uma superfície estável, com pelo menos 10 cm de distância de ambos os lados de materiais não combustíveis. A parte traseira da unidade deve estar a pelo menos 20 cm de distância de superfícies não combustíveis (por exemplo, paredes de tijolos).
• A voltagem da fonte de alimentação deve corresponder à voltagem especificada na etiqueta do produto.
• O cliente deve instalar um interruptor de energia, um disjuntor e um dispositivo de proteção contra vazamentos perto do equipamento. Mantenha a área em frente ao interruptor livre de obstruções para facilitar o acesso.
• Este equipamento deve ser devidamente aterrado antes do uso.
• Tenha cuidado para não tocar na placa de aquecimento enquanto ela estiver em funcionamento e evite respingar líquidos na máquina para evitar danos aos componentes elétricos.
• Não mova ou dobre a sonda de temperatura dentro da bacia.
• Antes de ligar a máquina, verifique se todas as conexões elétricas estão seguras e se a conexão de aterramento é confiável.
• Caso seja necessário substituir o cabo de alimentação, utilize um cabo do mesmo modelo e leve a substituição a um profissional qualificado.
• A instalação e a manutenção das conexões elétricas deste produto devem ser realizadas por um eletricista certificado.

Utilização

Aquecedor superior

1. Certifique-se de que a fonte de alimentação esteja instalada corretamente e que a potência de trabalho corresponda à tensão nominal.
2. Conecte a fonte de alimentação e ligue-a. A luz indicadora verde no interruptor de energia acenderá, mostrando que o fogão está ligado.
3. Gire o controlador de temperatura no sentido horário para ajustar a temperatura desejada. A maior potência está na primeira configuração, seguida pela segunda, e a terceira é a mais baixa. O indicador de aquecimento amarelo acenderá e a luz verde apagará, indicando que o fogão está funcionando e o elemento de aquecimento está ativo.
4. Quando a temperatura desejada for atingida, você pode girar o controlador de temperatura para a segunda ou terceira configuração para manter o calor.

OBSERVAÇÃO

• Limpe regularmente qualquer óleo da placa do queimador para evitar danos e prolongar a vida útil da máquina.
• Se ocorrerem condições anormais durante o uso, pare a máquina imediatamente. Após solucionar o problema, você pode voltar a usar o fogão.

Forno Inferior

1. Conecte a fonte de alimentação e a luz indicadora verde no interruptor de energia acenderá, mostrando que o forno está ligado.
2. Gire o controlador de temperatura no sentido horário para ajustar a temperatura desejada. O indicador amarelo de aquecimento acenderá e o indicador verde apagará, indicando que o elemento de aquecimento está ativo e o forno está aquecendo.
3. Quando o forno atingir a temperatura definida, o controlador de temperatura desligará automaticamente a energia. O indicador amarelo apagará e o indicador verde acenderá novamente, mostrando que o elemento de aquecimento parou. À medida que a temperatura diminui ligeiramente, o controlador reconectará a energia, o indicador amarelo acenderá novamente e o verde apagará. Este ciclo se repete para manter a temperatura definida.

OBSERVAÇÃO Se ocorrerem condições anormais durante o uso, pare a máquina imediatamente. Após solucionar o problema, você pode voltar a usar o forno.

Manutenção

- Antes da limpeza e manutenção, certifique-se de que a fonte de alimentação esteja desligada para evitar acidentes.

- Após o uso diário, limpe a superfície e o cabo de alimentação com um pano úmido e um limpador não corrosivo. Não use água diretamente para limpar a máquina, pois isso pode danificar seus componentes elétricos.

Resolução de problemas

Fenómeno	Possíveis razões	Métodos de manuseio
O plugue está conectado, mas a luz indicadora está apagada e a máquina não aquece.	A temperatura é controlada normalmente, mas a luz indicadora está apagada.	Reinsira o plugue com segurança.
A luz indicadora de aquecimento está apagada e a placa do queimador ou o forno não estão aquecendo.	1. Conexão solta ou desconectada da placa do queimador ou do elemento de aquecimento.2. A placa do queimador ou o elemento de aquecimento estão queimados.	1. Aperte as conexões ou parafusos em ambas as extremidades da placa do queimador ou do elemento de aquecimento.2. Substitua a placa do queimador ou o elemento de aquecimento.
A luz indicadora de alimentação elétrica está acesa, mas a temperatura definida não foi atingida.	O controlador ou interruptor de temperatura está queimado.	Substitua o controlador ou interruptor de temperatura.
A temperatura é controlada normalmente, mas a luz indicadora está apagada.	A luz indicadora está queimada.	Substitua a luz indicadora.

Transporte e Armazenamento

Este produto, feito de vidro, deve ser manuseado com cuidado durante o transporte para evitar danos por vibração excessiva. Geralmente, o produto embalado não deve ser armazenado ao ar livre por longos períodos. Deve ser mantido em um depósito bem ventilado, sem exposição ao ar corrosivo. Não guarde o produto de cabeça para baixo. Se for necessário armazenamento temporário ao ar livre, certifique-se de que haja proteção adequada contra chuva.

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verificar o símbolo no produto, no manual de instruções e na embalagem. Os plásticos utilizados para construir o dispositivo podem ser reciclados de acordo com as suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.

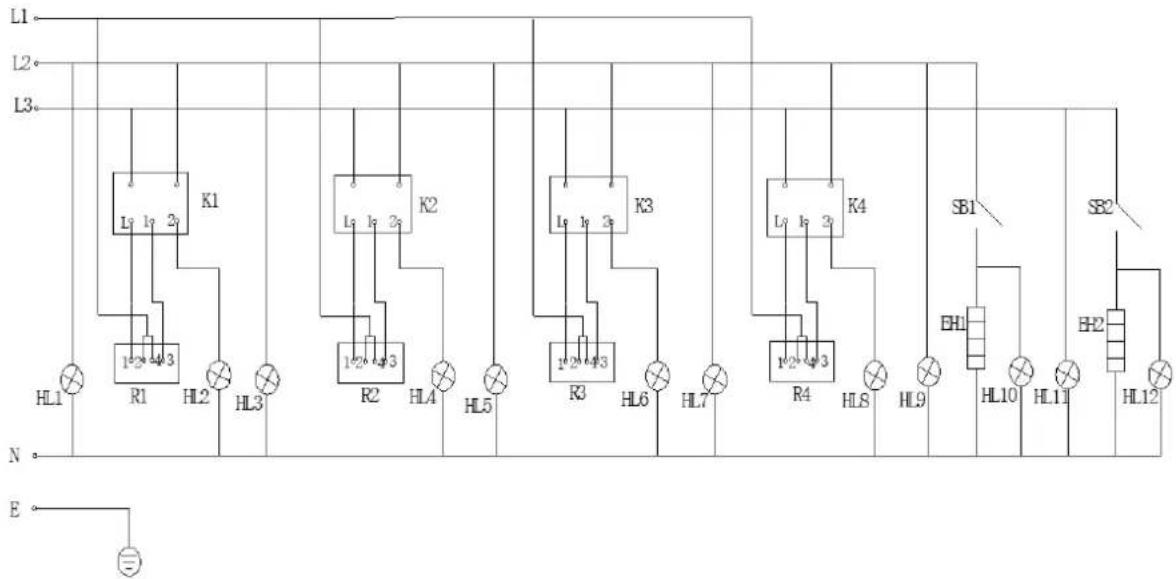

Diagrama elétrico

SB1, SB2 - Controlador de temperatura
EH1, EH2 - Tubo de aquecimento
K1, K2, K3, K4 - Trocar
R1, R2, R3, R4 - Placa do queimador
HL1, HL3, HL5, HL7, HL9, HL11 - Luz indicadora de alimentação
HL2, HL4, HL6, HL8, HL10, HL12 - Luz indicadora de aquecimento
E - Conexão de aterramento
