RCEC-80/700C4B - печка Royal Catering - Безплатно ръководство за потребителя

Вид продукт	Електрическа печка с шкаф
Марка	Royal Catering
Модел	RCEC-80/700C4B
Захранване	400 V ~ 50 Hz
Обща мощност	10,4 kW
Размери (Д x Ш x В)	800 x 740 x 930 mm
Тегло	58,5 kg
Степен на защита	IPX4
Брой горни горелки	4 нагревателни плочи
Вградена фурна	Да, с термостат
Регулиране на температурата	3 нива на мощност (горелка); термостат за фурна
Тип инсталация	Върху стабилна повърхност, свободно пространство от 10 см отстрани, 20 см отзад
Заземяване	Задължително преди употреба
Изисквана електрическа защита	Прекъсвач и диференциално устройство наблизо
Материал на повърхността	Стъкло (горелка); неръждаема стомана?
Почистване	Влажна кърпа и неагресивен почистващ препарат; не използвайте директно вода
Профилактична поддръжка	Редовно почиствайте маслото от плочите
Отстраняване на неизправности	Изгаснал индикатор или недостатъчно нагряване: проверете връзките, сменете елемента ако е необходимо
Налични резервни части	Горелка, нагревателен елемент, температурен контролер, индикатори
Ремонтопригодност	Възможна замяна от квалифициран специалист
Транспорт и съхранение	Работете внимателно, съхранявайте в проветриво помещение, избягвайте влага
Изхвърляне	Не изхвърляйте с битови отпадъци; рециклирайте в пункт за събиране на ОЕЕО

Често задавани въпроси - RCEC-80/700C4B Royal Catering

Какво е необходимото захранващо напрежение за печката?

Печката изисква захранване 400 V ~ 50 Hz с обща мощност 10,4 kW. Уверете се, че електрическата Ви инсталация е съвместима и че заземяването е направено.

Как да използвате горната горелка?

Включете уреда, включете превключвателя (зелена лампа). Завъртете контролера на температурата по часовниковата стрелка: първо ниво = максимална мощност, второ = средно, трето = ниско. Жълтата лампа показва нагряване. След употреба редовно почиствайте плочите.

Как да настроите температурата на фурната?

Завъртете термостата по часовниковата стрелка, за да зададете желаната температура. Жълтата лампа светва по време на нагряване; когато температурата се достигне, зелената лампа отново светва. Фурната поддържа температурата чрез автоматично циклиране.

Какво да направите, ако индикаторът за захранване е изгаснал и машината не загрява?

Проверете дали щепселът е добре поставен. Ако проблемът продължава, това може да се дължи на разхлабена връзка или изгорял нагревателен елемент. Консултирайте се с ръководството за отстраняване на неизправности: затегнете връзките или сменете елемента.

Как да почистите печката безопасно?

Преди почистване изключете захранването. Избършете повърхностите с влажна кърпа и неагресивен почистващ препарат. Никога не използвайте директно вода върху уреда, за да избегнете повреда на електрическите компоненти.

Какви безопасни разстояния са необходими около уреда?

Оставете поне 10 cm свободно пространство от всяка страна до незапалими материали, и 20 cm отзад до стени. Уверете се, че зоната пред превключвателя за захранване е свободна.

Мога ли сам да сменя дефектните части?

Някои части като плочи или нагревателни елементи могат да бъдат сменени от квалифициран специалист. За всяка електрическа намеса се обърнете към сертифициран електротехник. Използвайте идентични резервни части.

Какво да направите, ако зададената температура не се достигне?

Това може да означава дефектен температурен контролер или превключвател. Сменете съответния компонент. Също така проверете дали връзките са добре затегнати.

Как да съхранявате печката при продължително неизползване?

Съхранявайте уреда в добре проветрив склад, далеч от корозивен въздух и влага. Не го съхранявайте обърнат. При временно външно съхранение, предпазвайте от дъжд.

Как да изхвърлите печката в края на живота ѝ?

Не изхвърляйте уреда с битови отпадъци. Предайте го в пункт за събиране на отпадъци от електрическо и електронно оборудване (ОЕЕО). Рециклирането допринася за опазване на околната среда.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RCEC-80/700C4B Royal Catering

Ръководство за употреба

Οδηγιεσ χρησησ

Upute za uporabu

Naudojimo instrukcija

Manual de utilizare

Navodila za uporabo

ELECTRIC STOVE WITH CABINET

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са правно обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Електрическа печка с шкаф
Модел	RCEC-80/700C4B
Напрежение [V] / Честота [Hz]	400~ / 50
Мощност [kW]	10,4
Размери (ширина х дължина х височина) (mm)	800x740x930
Тегло [kg]	58,5
Ниво на защита отпрах	IPX4

Цел

Продуктът се използва за осигуряване на ефективен уред за готвене, който работи с електричество за отопление, като същевременно предлага удобно място за съхранение отделу.

Изисквания за среда за инсталиране и използване

• Този продукт трябва да се постави върху стабилна повърхност, с най-малко 10 см разстояние от двете страни от незапалими материали. Гърбът на модула трябва да е на разстояние най-малко 20 см от незапалими повърхности (напр. тухлени стени).
• Напрежението на захранването трябва да съответства на напрежението, указано на етикета на продукта.
• Клиентът трябва да инсталира захранваш превключвател, прекъсвач и устройство за защита от течове в близост до оборудването. Пазете зоната пред превключвателя свободна от препятствия за лесен достъп.
  • Това оборудване трябва да бъде правилно заземено преди употреба.
• Внимавайте да не докосвате нагревателната плоча, докато работи, и избягвайте пръскането на течности върху машината, за да предотвратите повреда на електрическите компоненти.
• Не местете и не огъвайте температурната сонда вътре в басейна.
• Преди да включите машината, проверете дали всички електрически връзки са здрави и дали заземителната връзка е надеждна.
• Ако захранващият кабел трябва да бъде сменен, използвайте кабел от същия модел и подмяната трябва да се извърши от квалифициран специалист.

- Монтажът и поддръжката на електрическите връзки на този продукт трябва да се извършват от сертифициран електротехник.

Операция

Горна горелка

1. Уверете се, че захранването е правилно инсталирано и че работната мощност съответства на номиналното напрежение.
2. Свържете захранването и го включете. Зеленият индикатор на превключвателя за захранване ще светне, показвайки, че печката е включена.
3. Завъртете терморегулатора по посока на часовниковата стрелка, за да настроите желаната температура. Най-високата мощност е при първата настройка, следвана от втората, като третата е найниската. Жълтият индикатор за отопление ще светне, а зелената светлина ще изгасне, което показва, че печката работи и нагревателят е активен.
4. След достигане на желаната температура можете да завъртите терморегулатора на втора или трета настройка, за да поддържате топлината.

ЗАБЕЛЕЖКА

• Редовно почиствайте маслото от плочата на горелката, за да предотвратите повреда и да удължите живота на машината.
• Ако възникнат необичайни условия по време на употреба, незабавно спрете машината. След отстраняване на неизправности и разрешаване на проблема, можете да продължите да използвате печката.

Долна фурна

1. Свържете захранването и зеленият индикатор на превключвателя на захранването ще светне, показвайки, че фурната е включена.
2. Завъртете терморегулатора по посока на часовниковата стрелка, за да настроите желаната температура. Жълтият индикатор за нагряване ще светне, а зеленият индикатор ще изгасне, което показва, че нагревателният елемент е активен и фурната загрява.
3. Когато фурната достигне зададената температура, терморегулаторът автоматично ще прекъсне захранването. Жълтият индикатор ще се изключи, а зеленият индикатор ще се включи отново, което показва, че нагревателният елемент е спрял. Когато температурата леко спадне, контролерът ще включи отново захранването, жълтият индикатор ще светне отново, а зеленият ще се изключи. Този цикъл се повтаря, за да се поддържа зададената температура.

ЗАБЕЛЕЖКА Ако възникнат необичайни условия по време на употреба, незабавно спрете машината. След отстраняване на неизправности и разрешаване на проблема, можете да продължите да използвате фурната.

Поддръжка

• Преди почистване и поддръжка се уверете, че захранването е изключено, за да предотвратите инциденти.
• След ежедневна употреба избършете повърхността и захранващия кабел с влажна кърпа и некорозивен почистващ препарат. Не използвайте вода директно за почистване на машината, тъй като това може да повреди нейните електрически компоненти.

Отстраняване на неизправности

Феномен	Възможни причини	Методи за обработка
Щепсельт е свързан, но светлинният индикатор е изключен и машината не загрява.	Температурата се контролира нормално, но индикаторът не свети.	Поставете отново здраво щепсела.
Светлинният индикатор за нагряване е изключен и плочата на горелката или фурната не се нагряват.	1. Разхлабена или разкачена връзка на плочата на горелката или нагревателния елемент.2. Плочата на горелката или нагревателният елемент е изгорял.	1. Затегнете връзките или винтовете в двата края на плочата на горелката или нагревателния елемент.2. Сменете плочата на горелката или нагревателния елемент.
Светлинният индикатор на захранването свети, но зададената температура не е достигната.	Температурният регулатор или превключвател е изгорял.	Сменете терморегулатора или превключвателя.
Температурата се контролира нормално, но индикаторът не свети.	Светлинният индикатор е изгорял.	Сменете светлинния индикатор.

Транспортиране и съхранение

С този продукт, изработен от стъкло, трябва да се работи внимателно по време на транспортиране, за да се предотврати повреда от прекомерни вибрации. По принцип опакования продукт не трябва да се съхранява на открито за продължителни периоди. Трябва да се съхранява в добре проветриво складово помещение без излагане на корозивен въздух. Не съхранявайте продукта с главата надолу. Ако е необходимо временно съхранение на открито, осигурете подходяща защита срещу дъжд.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за събиране и рециклиране на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.

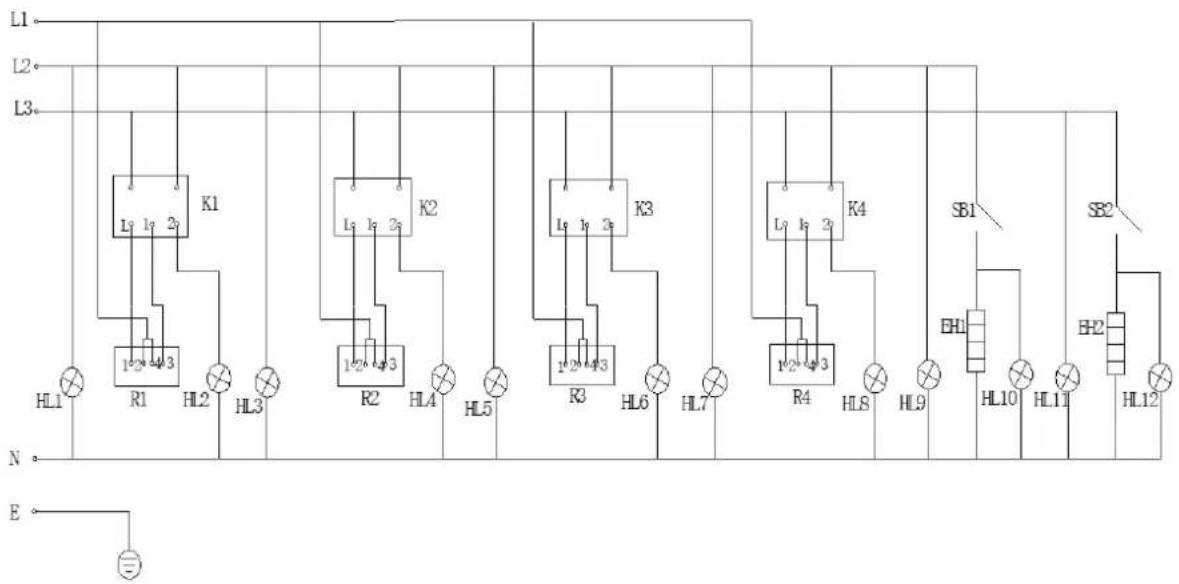

Електрическа схема

SB1, SB2 - Регулатор на температурата
ЕН1, ЕН2 - Отоплителна тръба
K1, K2, K3, K4 - Превключване
R1, R2, R3, R4 - Плоча за горелка
HL1, HL3, HL5, HL7, HL9, HL11 - Светлинен индикатор за захранване
HL2, HL4, HL6, HL8, HL10, HL12 - Светлинен индикатор за отопление
E - Заземяване
