Produkto tipas	Elektrinė viryklė su spintele
Prekės ženklas	Royal Catering
Modelis	RCEC-80/700C4B
Maitinimas	400 V ~ 50 Hz
Bendra galia	10,4 kW
Matmenys (ilgis x plotis x aukštis)	800 x 740 x 930 mm
Svoris	58,5 kg
Apsaugos klasė	IPX4
Viršutinių degiklių skaičius	4 kaitinimo plokštės
Integruota orkaitė	Taip, su termostatu
Temperatūros nustatymas	3 galios lygiai (degiklis); termostatas orkaitei
Montavimo tipas	Ant stabilaus paviršiaus, laisva erdvė 10 cm šonuose, 20 cm gale
Įžeminimas	Privaloma prieš naudojimą
Reikalinga elektros apsauga	Šalia esantis automatinis jungiklis ir diferencialinis įtaisas
Paviršiaus medžiaga	Stiklas (degiklis); nerūdijantis plienas?
Valymas	Drėgna šluoste ir nekorozinis valiklis; nenaudokite vandens tiesiogiai
Prevencinė priežiūra	Reguliariai valykite aliejų nuo plokščių
Trikčių šalinimas	Indikatorius išjungtas arba nepakankamas šildymas: patikrinkite jungtis, jei reikia, pakeiskite elementą
Galimos atsarginės dalys	Degiklio plokštė, šildymo elementas, temperatūros reguliatorius, indikatoriai
Remonto galimybė	Galimas pakeitimas kvalifikuoto specialisto
Transportavimas ir sandėliavimas	Atsargiai elgtis, laikyti vėdinamame sandėlyje, vengti drėgmės
Šalinimas	Neišmesti į buitines atliekas; perdirbti EEĮ atliekų surinkimo punkte

Dažnai užduodami klausimai - RCEC-80/700C4B Royal Catering

Kokia reikalinga maitinimo įtampa viryklei?

Viryklei reikalingas 400 V ~ 50 Hz maitinimas, bendra galia 10,4 kW. Įsitikinkite, kad jūsų elektros instaliacija yra suderinama ir atliktas įžeminimas.

Kaip naudoti viršutinį degiklį?

Prijunkite prietaisą, įjunkite jungiklį (žalias indikatorius). Sukite temperatūros reguliatorių pagal laikrodžio rodyklę: pirmas lygis = maksimali galia, antras = vidutinė, trečias = silpna. Geltonas indikatorius rodo šildymą. Po naudojimo reguliariai valykite plokštes.

Kaip nustatyti orkaitės temperatūrą?

Sukite termostatą pagal laikrodžio rodyklę, kad nustatytumėte norimą temperatūrą. Šildymo metu užsidega geltonas indikatorius; pasiekus temperatūrą vėl užsidega žalias indikatorius. Orkaitė palaiko temperatūrą automatiškai cikliškai.

Ką daryti, jei maitinimo indikatorius išjungtas ir prietaisas nešildo?

Patikrinkite, ar kištukas gerai įkištas. Jei problema išlieka, priežastis gali būti atsilaisvinusi jungtis arba perdegęs šildymo elementas. Žiūrėkite trikčių šalinimo vadovą: priveržkite jungtis arba pakeiskite elementą.

Kaip saugiai išvalyti viryklę?

Prieš valydami atjunkite maitinimą. Nuvalykite paviršius drėgna šluoste ir nekoroziniu valikliu. Niekada nenaudokite vandens tiesiogiai ant prietaiso, kad nepažeistumėte elektros komponentų.

Kokie saugos atstumai reikalingi aplink prietaisą?

Palikite bent 10 cm laisvos erdvės kiekvienoje pusėje nuo nedegių medžiagų ir 20 cm gale nuo sienų. Įsitikinkite, kad vieta prieš maitinimo jungiklį yra laisva.

Ar galiu pats pakeisti sugedusias dalis?

Kai kurias dalis, pvz., plokštes ar šildymo elementus, gali pakeisti kvalifikuotas specialistas. Dėl bet kokių elektros darbų kreipkitės į sertifikuotą elektriką. Naudokite identiškas atsargines dalis.

Ką daryti, jei nustatyta temperatūra nepasiekiama?

Tai gali reikšti sugedusį temperatūros reguliatorių arba jungiklį. Pakeiskite atitinkamą komponentą. Taip pat patikrinkite, ar jungtys yra gerai priveržtos.

Kaip laikyti viryklę ilgai nenaudojant?

Laikykite prietaisą gerai vėdinamame sandėlyje, apsaugotame nuo korozinio oro ir drėgmės. Nelaikykite jo apverstą. Jei laikinai laikote lauke, apsaugokite nuo lietaus.

Kaip utilizuoti viryklę pasibaigus jos tarnavimo laikui?

Neišmeskite prietaiso į buitines atliekas. Pristatykite jį į elektros ir elektroninės įrangos atliekų (EEĮ) surinkimo punktą. Perdirbimas prisideda prie aplinkos apsaugos.

NAUDOJIMO INSTRUKCIJA RCEC-80/700C4B Royal Catering

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda.

Techniniai duomenys

Parametrų aprašymas Parametrų reikšmė
Produkto pavadinimas	Elektrinė viryklė su spintele
Modelis	RCEC-80/700C4B
Įtampa [V] / dažnis [Hz]	400~ / 50
Galia [kW]	10,4
Matmenys (plotis x ilgis x aukštis) (mm)	800x740x930
Svoris [kg]	58,5
Apsaugos nuo dulkių lygis	IPX4

Tikslas

Produktas naudojamas siekiant užtikrinti efektyvų maisto gaminimo prietaisą, kuris šildymui naudoja elektrą, o apačioje yra patogi vieta laikyti.

Diegimo ir naudojimo aplinkos reikalavimai

• Šis gaminys turi būti dedamas ant stabilaus paviršiaus, iš abiejų pusių turi būti bent 10 cm atstumas nuo nedegių medžiagų. Įrenginio galas turi būti bent 20 cm atstumu nuo nedegių paviršių (pvz., plytų sienų).
• Maitinimo įtampa turi atitikti gaminio etiketėje nurodytą įtampą.
• Prie įrangos klientas privalo sumontuoti maitinimo jungiklj, automatinį jungiklj, apsaugos nuo nuotėkio įtaisą. Priešais jungiklj esančią zoną laikykite atokiau nuo kliūčių, kad būtų lengviau pasiekti.
• Prieš naudojimą ši įranga turi būti tinkamai jžeminta.
• Būkite atsargūs ir nelieskite kaitinimo plokštės, kai ji veikia, ir venkite aptaškyti skysčių ant mašinos, kad nepažeistumėte elektrinių komponentų.
• Nejudinkite ir nelenkite temperatūros zondo baseino viduje.
• Prieš jjungdami mašiną patikrinkite, ar visos elektros jungtys yra saugios ir ar jžeminimo jungtis patikima.
• Jei reikia pakeisti maitinimo laidą, naudokite to paties modelio kabelį ir pakeiskite kvalifikuotu specialistu.
• Šio gaminio elektros jungčių montavimą ir priežiūrą turi atlikti sertifikuotas elektrikas.

Operacija

Viršutinis degiklis

1. Ísitikinkite, kad maitinimo šaltinis yra tinkamai sumontuotas ir darbinė galia atitinka vardinę įtampą.

2. Prijunkite maitinimo šaltinį ir jjunkite. Maitinimo jungiklyje užsidegs žalia indikatoriaus lemputė, rodanti, kad viryklė jjungta.

3. Pasukite temperatūros reguliatorių pagal laikrodžio rodyklę, kad nustatytumėte norimą temperatūrą. Didžiausia galia yra pirmame nustatyme, po to antrasis, o trečiasis yra mažiausia. Užsidegs geltonas šildymo indikatorius, o žalia lemputė išsijungs, rodydama, kad viryklė veikia, o kaitinimo elementas jjungtas.
4. Pasiekę pageidaujamą temperatūrą, galite pasukti temperatūros reguliatorių i antrą arba trečią nustatymą, kad išlaikytumėte šilumą.

PASTABA

• Reguliariai valykite alyvą nuo degiklio plokštės, kad išvengtumėte žalos ir pailgintumėte mašinos eksploatavimo laiką.
• Jei naudojimo metu atsiranda kokių nors nejprastų sąlygų, nedelsdami sustabdykite mašiną. Pašalinę ir išsprendę problemą, galite vėl naudoti viryklę.

Apatinė orkaitė

1. Prijunkite maitinimo šaltinį ir užsidegs žalia indikatoriaus lemputė maitinimo jungiklyje, rodanti, kad orkaitė jjungta.
2. Pasukite temperatūros reguliatorių pagal laikrodžio rodyklę, kad nustatytumėte norimą temperatūrą. Užsidegs geltonas kaitinimo indikatorius, o žalias indikatorius išsijungs, nurodant, kad kaitinimo elementas jjungtas ir orkaitė kaista.
3. Kai orkaitė pasieks nustatytą temperatūrą, temperatūros reguliatorius automatiškai išjungs maitinimą. Geltonas indikatorius išsijungs, o žalias indikatorius vėl užsidegs, rodydamas, kad šildymo elementas sustojo. Temperatūrai šiek tiek nukritus, valdiklis vėl prijungs maitinimą, vėl užsidegs geltonas indikatorius, o žalias išsijungs. Šis ciklas kartojamas, kad būtų išlaikyta nustatyta temperatūra.

PASTABA Jei naudojimo metu atsiranda kokių nors nejprastų sąlygų, nedelsdami sustabdykite mašiną. Pašalinę triktį ir išsprendę problemą, galite toliau naudoti orkaitę.

Priežiūra

• Prieš valydami ir prižiūrėdami, įsitikinkite, kad maitinimas yra išjungtas, kad išvengtumėte nelaimingų atsitikimų.
• Po kasdienio naudojimo nuvalykite paviršių ir maitinimo laidą drėgna šluoste ir nekoroziniu valikliu. Nenaudokite vandens tiesiogiai mašinos valymui, nes galite sugadinti jos elektrinius komponentus.

Trikčių šalinimas

Fenomenas	Galimos Priežastys	Tvarkymo metodai
Kištukas prijungtas, bet indikatorius nedega ir aparatas nekaista.	Temperatūra reguliuojama įprastai, tačiau indikatoriaus lemputė nedega.	Saugiai vėl įkiškite kištuką.
Kaitinimo indikatoriaus lemputė nedega, o degiklio plokštė arba orkaitė nekaista.	1. Atsipalaidavęs arba atjungtas degiklio plokštės arba kaitinimo elemento jungtis.2. Degiklio plokštė arba kaitinimo elementas perdegė.	1. Priveržkite jungtis arba varžtus abiejuose degiklio plokštės arba kaitinimo elemento galuose.2. Pakeiskite degiklio plokštę arba kaitinimo elementą.
Šviečia maitinimo indikatoriaus lemputė, bet nepasiekta nustatyta temperatūra.	Perdegė temperatūros reguliatorius arba jungiklis.	Pakeiskite temperatūros reguliatorių arba jungiklj.
Temperatūra reguliuojama įprastai, tačiau indikatoriaus lemputė nedega.	Indikatoriaus lemputė perdegusi.	Pakeiskite indikatoriaus lemputę.

Transportavimas ir sandėliavimas

Su šiuo iš stiklo pagamintu gaminiu transportavimo metu reikia elgtis atsargiai, kad nepažeistumėte per didelės vibracijos. Paprastai supakuoto produkto negalima laikyti lauke ilgą laiką. Jis turėtų būti laikomas gerai vėdinamame sandėlyje, kuriame nėra korozinio oro poveikio. Nelaikykite gaminio aukštyn kojomis. Jei reikalingas laikinas sandėliavimas lauke, užtikrinkite tinkamą apsaugą nuo lietaus.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

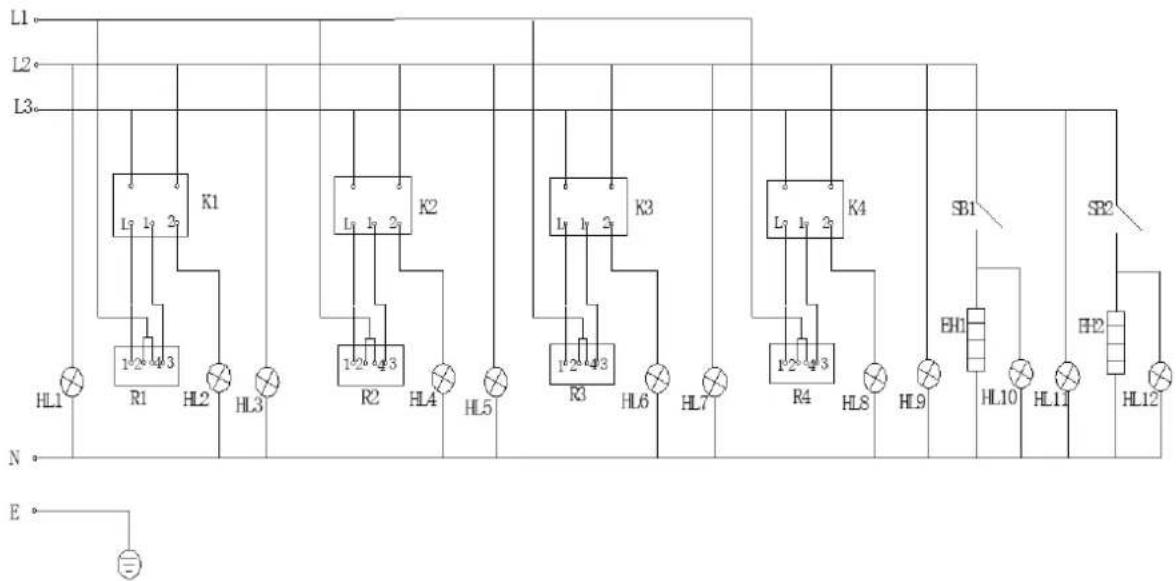

Elektros schema
