RCEC-80/700C4B - Sporák Royal Catering - Bezplatný návod na obsluhu

Typ výrobku	Elektrický sporák so skrinkou
Značka	Royal Catering
Model	RCEC-80/700C4B
Napájanie	400 V ~ 50 Hz
Celkový výkon	10,4 kW
Rozmery (D x Š x V)	800 x 740 x 930 mm
Hmotnosť	58,5 kg
Stupeň krytia	IPX4
Počet horných horákov	4 varné platne
Vstavaná rúra	Áno, s termostatom
Nastavenie teploty	3 stupne výkonu (varná platňa); termostat pre rúru
Typ inštalácie	Na stabilný povrch, voľný priestor 10 cm po stranách, 20 cm vzadu
Uzemnenie	Povinné pred použitím
Požadovaná elektrická ochrana	Istič a prúdový chránič v blízkosti
Materiál povrchu	Sklo (varná platňa); nehrdzavejúca oceľ?
Čistenie	Vlhká handrička a nekorozívny čistič; nepoužívať vodu priamo
Preventívna údržba	Pravidelne čistiť olej z platní
Riešenie problémov	Kontrolka nesvieti alebo nedostatočné zahrievanie: skontrolovať pripojenia, v prípade potreby vymeniť prvok
Dostupné náhradné diely	Varná platňa, vyhrievací prvok, regulátor teploty, kontrolky
Opraviteľnosť	Výmena možná kvalifikovaným odborníkom
Preprava a skladovanie	Manipulovať opatrne, skladovať vo vetranom sklade, vyhýbať sa vlhkosti
Likvidácia	Nevyhadzovať do domáceho odpadu; recyklovať v zbernom mieste OEEZ

Často kladené otázky - RCEC-80/700C4B Royal Catering

Aké napätie je potrebné pre sporák?

Sporák vyžaduje napájanie 400 V ~ 50 Hz s celkovým výkonom 10,4 kW. Uistite sa, že vaša elektrická inštalácia je kompatibilná a že je vykonané uzemnenie.

Ako používať hornú varnú platňu?

Zapojte zariadenie, zapnite vypínač (zelená kontrolka). Otočte regulátor teploty v smere hodinových ručičiek: prvý stupeň = maximálny výkon, druhý = stredný, tretí = nízky. Žltá kontrolka signalizuje zahrievanie. Po použití pravidelne čistite platne.

Ako nastaviť teplotu rúry?

Otočte termostat v smere hodinových ručičiek na požadovanú teplotu. Počas zahrievania svieti žltá kontrolka; po dosiahnutí teploty sa znova rozsvieti zelená kontrolka. Rúra udržiava teplotu automatickým cyklovaním.

Čo robiť, ak kontrolka napájania nesvieti a zariadenie nehreje?

Skontrolujte, či je zástrčka dobre zapojená. Ak problém pretrváva, môže to byť spôsobené uvoľneným spojením alebo spáleným vyhrievacím prvkom. Prečítajte si návod na riešenie problémov: utiahnite spoje alebo vymeňte prvok.

Ako bezpečne čistiť sporák?

Pred čistením vypnite elektrické napájanie. Utrite povrchy vlhkou handričkou a nekorozívnym čističom. Nikdy nepoužívajte vodu priamo na zariadenie, aby ste predišli poškodeniu elektrických komponentov.

Aké bezpečnostné vzdialenosti sú potrebné okolo zariadenia?

Nechajte aspoň 10 cm voľného priestoru na každej strane od nehorľavých materiálov a 20 cm vzadu od stien. Uistite sa, že oblasť pred vypínačom napájania je voľná.

Môžem sám vymeniť chybné diely?

Niektoré diely, ako sú platne alebo vyhrievacie prvky, môže vymeniť kvalifikovaný odborník. Pri akejkoľvek elektrickej práci zavolajte certifikovaného elektrikára. Používajte identické náhradné diely.

Čo robiť, ak sa nedosiahne nastavená teplota?

Môže to signalizovať chybný regulátor teploty alebo spínač. Vymeňte príslušný komponent. Tiež skontrolujte, či sú spoje dobre utiahnuté.

Ako skladovať sporák pri dlhšom nepoužívaní?

Uchovávajte zariadenie v dobre vetranom sklade, chránenom pred korozívnym vzduchom a vlhkosťou. Neskladujte ho hore nohami. Pri dočasnom vonkajšom skladovaní ho chráňte pred dažďom.

Ako zlikvidovať sporák po skončení životnosti?

Nevyhadzujte zariadenie do domáceho odpadu. Odovzdajte ho na zberné miesto pre odpad z elektrických a elektronických zariadení (OEEZ). Recyklácia prispieva k ochrane životného prostredia.

NÁVOD NA OBSLUHU RCEC-80/700C4B Royal Catering

Používatel'ská príručka

Táto používatelská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatelskej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou.

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Elektrický sporák so skrinkou
Model	RCEC-80/700C4B
Napätie [V] / Frekvencia [Hz]	400~ / 50
Výkon [kW]	10,4
Rozmery (šírka x dĺžka x výška) (mm)	800 x 740 x 930
Hmotnosť [kg]	58,5
Úroveň ochrany proti prachu	IPX4

Účel

Produkt sa používa na zabezpečenie efektívneho varného zariadenia, ktoré na vykurovanie využíva elektrickú energiu a zároveň ponúka pohodlný úložný priestor pod ním.

Požiadavky na prostredie inštalácie a používania

• Tento výrobok by mal byť umiestnený na stabilnom povrchu s minimálne 10 cm volného priestoru na oboch stranách od nehorľavých materiálov. Zadná strana jednotky by mala byť vzdialená aspoň 20 cm od nehorľavých povrchov (napr. tehlové steny).
• Napätie napájacieho zdroja sa musí zhodovať s napätím uvedeným na štítku produktu.
• Zákazník musí v blízkosti zariadenia nainštalovať vypínač, istič a zariadenie na ochranu pred únikom. Udržujte oblasť pred spínačom bez prekážok, aby bol prístup k nemu ľahký.
• Toto zariadenie musí byť pred použitím riadne uzemnené.
• Dávajte pozor, aby ste sa nedotkli ohrievacej platne, keď je v prevádzke, a zabráňte striekaniu tekutín na stroj, aby ste predišli poškodeniu elektrických komponentov.
• Nehýbte ani neohýbajte teplotnú sondu vo vnútri umývadla.
• Pred zapnutím stroja skontrolujte, či sú všetky elektrické spojenia bezpečné a či je uzemnenie spolahlivé.
• Ak je potrebné vymeníť napájací kábel, použite kábel rovnakého modelu a výmenu zverte kvalifikovanému odborníkovi.
• Inštaláciu a údržbu elektrických pripojení tohto produktu musí vykonávať certifikovaný elektrikár.

Prevádzka

Horný horák

1. Uistite sa, že napájací zdroj je správne nainštalovaný a že pracovný výkon zodpovedá menovitému napätiu.

2. Pripojte napájací zdroj a zapnite ho. Zelená kontrolka na vypínači sa rozsvieti, čo znamená, že kachle sú napájané.

3. Otáčaním regulátora teploty v smere hodinových ručičiek nastavte požadovanú teplotu. Najvyšší výkon je pri prvom nastavení, po čnom nasleduje druhé, pričom tretie je najnižšie. Žltý indikátor vykurovania sa rozsvieti a zelené svetlo zhasne, čo znamená, že kachle fungujú a vykurovacie teleso je aktívne.

4. Po dosiahnutí požadovanej teploty môžete regulátor teploty otočit' na druhé alebo tretie nastavenie, aby ste udržali teplo.

POZNÁMKA

- Pravidelne čistite všetok olej z platne horáka, aby ste predišli poškodeniu a predížili životnosť stroja.

- Ak sa počas používania vyskytnú nejaké abnormálne podmienky, okamžite stroj zastavte. Po odstránení a vyriešení problému môžete kachle opát používať.

Spodná rúra

1. Pripojte napájací zdroj a na vypínači sa rozsvieti zelená kontrolka, čo znamená, že rúra je napájaná.

2. Otáčaním regulátora teploty v smere hodinových ručičiek nastavte požadovanú teplotu. Žltý indikátor ohrevu sa rozsvieti a zelený indikátor zhasne, čo znamená, že ohrevné teleso je aktívne a rúra sa zahrieva.

3. Ked'rúra dosiahne nastavenú teplotu, regulátor teploty automaticky vypne napájanie. Žltý indikátor zhasne a zelený indikátor sa opat' rozsvieti, čo znamená, že vykurovacie teleso sa zastavilo. Ked'teplota mierne klesne, regulátor znovu pripojí napájanie, žltá kontrolka sa opat' rozsvieti a zelená zhasne. Tento cyklus sa opakuje, aby sa udržala nastavená teplota.

POZNÁMKA Ak sa počas používania vyskytnú nejaké abnormálne podmienky, okamžite stroj zastavte. Po odstránení a vyriešení problému môžete rúru opát používať.

Údržba

Fenomén	Možné dôvody	Manipulačné metódy
Zástrčka je pripojená, ale kontrolka nesvieti a stroj sa nezohrieva.	Teplota sa reguluje normálne, ale kontrolka nesvieti.	Zástrčku bezpečne zasuňte spät.
Kontrolka ohrevu nesvieti a platňa horáka alebo rúra sa nezohrieva.	1. Uvoľnené alebo odpojené pripojenie dosky horáka alebo vykurovacieho telesa.2. Doska horáka alebo vykurovacie teleso je vypálené.	1. Utiahnite spoje alebo skrutky na oboch koncoch dosky horáka alebo vykurovacieho telesa.2. Vymeňte platňu horáka alebo vykurovacie teleso.
Kontrolka napájania svieti, ale nastavená teplota nie je dosiahnutá.	Regulátor teploty alebo spínač je vyhorený.	Vymeňte regulátor teploty alebo spínač.
Teplota sa reguluje normálne, ale kontrolka nesvieti.	Kontrolka je vypálená.	Vymeňte kontrolku.

Preprava a skladovanie

S týmto výrobkom vyrobeným zo skla by sa malo počas prepravy manipulovať opatrne, aby sa predišlo poškodeniu nadmernými vibráciami. Vo všeobecnosti by sa zabalený produkt nemal skladovať vonku dlhší čas. Malo by sa uchovávať v dobre vetranom sklade bez vystavenia korozívnemu vzduchu. Neskladujte výrobok hore nohami. Ak je potrebné dočasné uskladnenie vonku, zaistite primeranú ochranu pred dažďom.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.

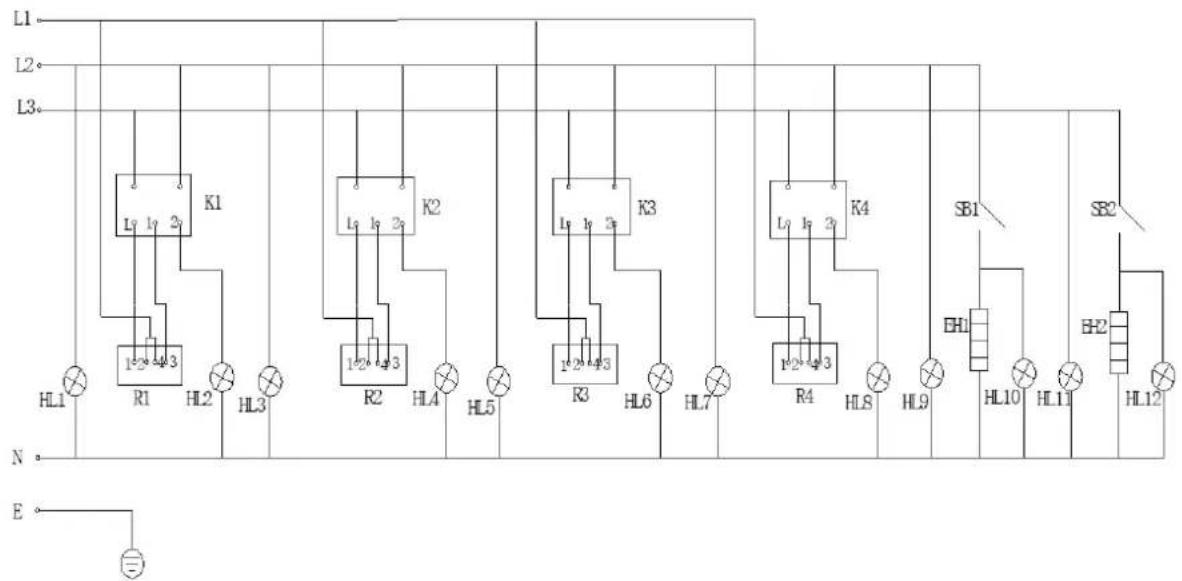

Elektrická schéma
