RCGC-120/700C6B - κουζίνα Royal Catering - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Royal Catering
Μοντέλο	RCGC-120/700C6B
Τύπος προϊόντος	Κουζίνα αερίου με ντουλάπι αποθήκευσης
Κατηγορία συσκευής	I3+(28-30)/37, I3B/P(30), I3B/P(50), I2H(20)
Διαστάσεις (Μ x Β x Υ)	1200 x 740 x 940 mm
Βάρος	105 kg
Αριθμός καυστήρων	6 (3 ισχυροί + 3 τυπικοί)
Ισχύς καυστήρων	3 x 4,2 kW + 3 x 3 kW
Συνολική θερμική ισχύς	21,6 kW
Συμβατά αέρια	Βουτάνιο (G30), Προπάνιο (G31), Μεθάνιο (G20)
Πίεση τροφοδοσίας (βουτάνιο/προπάνιο)	28-30 / 37 mbar (ανάλογα με την κατηγορία)
Πίεση τροφοδοσίας (μεθάνιο)	20 mbar
Κατανάλωση αερίου	G30 : 1,70 kg/h ; G31 : 1,68 kg/h ; G20 : 2,29 m³/h
Ανάφλεξη	Ενσωματωμένο πιεζοηλεκτρικό με φλόγα πιλότου
Κύριο υλικό	Ανοξείδωτος χάλυβας
Προβλεπόμενη χρήση	Επαγγελματική μαγειρική αερίου με ενσωματωμένο χώρο αποθήκευσης
Ασφάλεια	Θερμοστοιχείο ασφαλείας (διακοπή αερίου αν σβήσει η φλόγα)
Καθαρισμός	Καθαρίζετε μετά από κάθε χρήση· χρησιμοποιήστε πανί εμποτισμένο με βενζίνη για τον ανοξείδωτο χάλυβα
Αποθήκευση	Σε καλά αεριζόμενο χώρο, μακριά από διαβρωτικό αέρα
Μεταφορά	Αποφύγετε τους ισχυρούς κραδασμούς· προστατέψτε από τη βροχή
Χώρες συμβατότητας	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT, SI, TR, κλπ.

Συχνές ερωτήσεις - RCGC-120/700C6B Royal Catering

Πώς ανάβω την κουζίνα RCGC-120/700C6B ;

Γυρίστε το κουμπί αριστερόστροφα από τη θέση κλειστό στη θέση αστέρι (★), στη συνέχεια συνεχίστε να γυρίζετε μέχρι κάτω. Πατήστε και κρατήστε για περίπου 20 δευτερόλεπτα για να ανάψει η φλόγα πιλότου. Στη συνέχεια, γυρίστε το κουμπί στη θέση 00 για να ανάψει ο κύριος καυστήρας. Ρυθμίστε τη φλόγα με τις θέσεις 0 (μικρή) έως 2 (μεγάλη).

Ποιους τύπους αερίου μπορώ να χρησιμοποιήσω;

Η συσκευή είναι συμβατή με βουτάνιο (G30), προπάνιο (G31) και μεθάνιο (G20). Οι πιέσεις διαφέρουν ανάλογα με το αέριο και τη χώρα. Συμβουλευτείτε τον πίνακα τεχνικών χαρακτηριστικών για τα κατάλληλα ακροφύσια και πιέσεις.

Πώς σβήνω την κουζίνα;

Για να σβήσετε τη φλόγα πιλότου, γυρίστε το κουμπί από τη θέση ★ στη θέση ● (κλειστό). Κλείστε επίσης τη βάνα τροφοδοσίας αερίου όταν η συσκευή δεν χρησιμοποιείται.

Τι να κάνω αν δεν ανάβει η φλόγα πιλότου;

Ελέγξτε τα εξής: επαρκής πίεση αερίου, καθαρό και καλά συνδεδεμένο ακροφύσιο ανάφλεξης, μπουζί και καλωδιώσεις χωρίς ζημιές, θερμοστοιχείο σε καλή κατάσταση και σωστά συνδεδεμένο, λειτουργική βαλβίδα ρύθμισης θερμοκρασίας.

Η φλόγα πιλότου ανάβει αλλά ο κύριος καυστήρας δεν ανάβει. Γιατί;

Αυτό μπορεί να οφείλεται σε ανεπαρκή πίεση αερίου, βουλωμένο ακροφύσιο, δυσλειτουργία του διακόπτη αερίου ή του ρυθμιστή θερμοκρασίας, ή κακή επαφή μεταξύ του θερμοστοιχείου και της βαλβίδας.

Πώς καθαρίζω την κουζίνα από ανοξείδωτο χάλυβα;

Μετά από κάθε χρήση, αφήστε να κρυώσει και στη συνέχεια καθαρίστε τις επιφάνειες με ένα πανί εμποτισμένο με βενζίνη (ή καθαριστικό για ανοξείδωτο). Στη συνέχεια καλύψτε με αντικονιορικό χαρτί. Για βαθύ καθαρισμό, σβήστε και αποσυνδέστε τη συσκευή.

Μπορώ να αποθηκεύσω την κουζίνα σε εξωτερικό χώρο;

Δεν συνιστάται η μακροχρόνια αποθήκευση της συσκευής σε εξωτερικό χώρο. Εάν είναι απαραίτητο, προστατέψτε την από βροχή και υγρασία. Αποθηκεύστε σε καλά αεριζόμενο χώρο, μακριά από διαβρωτικό αέρα, και μην την αναποδογυρίζετε.

Ποιες είναι οι διαστάσεις και το βάρος της συσκευής;

Οι διαστάσεις είναι 1200 mm πλάτος, 740 mm βάθος και 940 mm ύψος. Το βάρος είναι 105 kg.

Πώς μετατρέπω το αέριο για άλλο τύπο;

Η μετατροπή απαιτεί αλλαγή των ακροφυσίων των καυστήρων και του ακροφυσίου πιλότου σύμφωνα με τον πίνακα τεχνικών χαρακτηριστικών. Συμβουλευτείτε το εγχειρίδιο για τις αντίστοιχες διαμέτρους. Απευθυνθείτε σε εξειδικευμένο επαγγελματία.

Γιατί είναι υψηλή η κατανάλωση αερίου;

Η συνολική θερμική ισχύς είναι 21,6 kW. Η κατανάλωση εξαρτάται από το αέριο που χρησιμοποιείται: περίπου 1,70 kg/h για βουτάνιο, 1,68 kg/h για προπάνιο και 2,29 m³/h για μεθάνιο. Βεβαιωθείτε ότι οι καυστήρες είναι κατάλληλοι για την πίεση αερίου.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RCGC-120/700C6B Royal Catering

Αυτό το εγχειρίδιο χρήσης έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Κουζίνα υγραερίου με ντουλάπι
Μοντέλο	RCGC-120/700C6B
Τύπος συσκευής	A1
Κατηγορία συσκευών	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2H (20)
Πίεση αερίου και παροχής [mbar]	G30 Βουτάνιο 28~30G31 προπάνιο 37	G30 βουτάνιο και G31 προπάνιο 30	G30 βουτάνιο και G31 προπάνιο 50	G20 μεθάνιο 20
Κωδικός χώρας	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT, SI TR	BG, CY, CZ, DK, EE, FI, GR, HR, HU, IT, LT, NL, NO, RO, SE, SI, PL	AT, DE, CH	AT, CH, CZ, DK, EE, ES, FI, GB, GR, HR, IE, IT, LT, LV, NO, PT, RO, SE, SI, SK, TR
Καυστήρας [kW]	3 x 4,2 + 3 x 3
Μέγεθος μπεκ καυστήρα [mm]	3 x ∅1,003 x ∅0,82	3 x ∅1,003 x ∅0,82	3 x ∅0,863 x ∅0,75	3 x ∅1,483 x ∅1,27
Μέγεθος ακροφυσίου πιλότου [mm]	6 x ∅0,30	6 x ∅0,30	6 x ∅0,25	6 x ∅0,35
Συνολική ισχύς εισόδου θερμότητας [kW]	21,6
Κατανάλωση αερίου [kg/h] / [m 3 /h]	G30: 1,70; G31: 1,68 / G20: 2,29
Διαστάσεις (Πλάτος x Μήκος x Ύψος) [mm]	1200x740x940
Βάρος [kg]	105

Σκοπός

Το προϊόν χρησιμοποιείται για να προσφέρει έναν συνδυασμό αποτελεσματικού μαγειρέματος με αέριο και πρακτικής αποθήκευσης σε μία συμπαγή μονάδα.

Χρήση

Εγκατάσταση αερίου

• Βεβαιωθείτε ότι όλες οι βαλβίδες είναι κλειστές πριν ξεκινήσετε τη διαδικασία εγκατάστασης. - Εάν χρησιμοποιείτε υγραέριο ως παροχή αερίου, η σύνδεση με το μηχάνημα πρέπει να είναι ασφαλής και αξιόπιστη.

• Μην χρησιμοποιείτε βαλβίδα υψηλής πίεσης με αυτό το μηχάνημα.

Λειτουργία

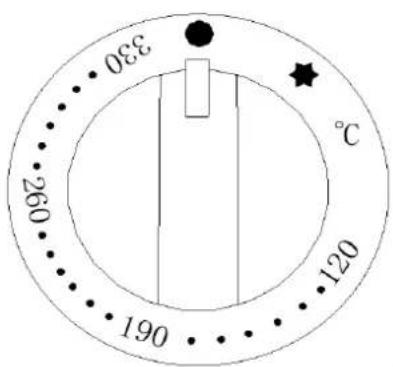

1. Γυρίστε το κουμπί αριστερόστροφα από τη θέση "κλείσιμο" στη θέση " ★ " και μετά συνεχίστε να γυρίζετε προς τα κάτω. Πατήστε και κρατήστε πατημένο για περίπου 20 δευτερόλεπτα για να ανάψει. Εάν το μηχάνημα δεν έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα ή χρησιμοποιείται για πρώτη φορά, μπορεί να χρειαστούν 2-3 λεπτά για να ανάψει, κάτι που είναι φυσιολογικό.
2. Αφού ανάψει η φλόγα του πιλότου, γυρίστε το κουμπί στη θέση "00" για να ανάψει ο κύριος καυστήρας. (Γυρίστε το κουμπί στη θέση "0" για τη μικρότερη φλόγα.)
3. Για να απενεργοποιήσετε τη φλόγα πιλότου, περιστρέψτε το κουμπί από τη θέση " ★ " στη θέση " •".
4. Κλείστε τη βαλβίδα παροχής αερίου όταν το μηχάνημα δεν χρησιμοποιείται.

1- Ελάχιστη θέση φλόγας

2- Μέγιστη θέση φλόγας

3- Ανάφλεξη

4- Μεγάλη φωτιά

5- Κοντή

6- Μικρή φωτιά

Συντήρηση

- Σβήστε τον φούρνο πριν τον καθαρίσετε για να αποφύγετε ατυχήματα.

- Μετά τον καθημερινό καθαρισμό, καλύψτε τον φούρνο με χαρτί προστασίας από τη σκόνη για να τον προστατέψετε.

- Εάν το μηχάνημα δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, ακολουθήστε τα παρακάτω βήματα:

α. Κόψτε την παροχή αερίου.

β. Χρησιμοποιήστε ένα πανί με βενζίνη για να καθαρίσετε την επιφάνεια από ανοξείδωτο χάλυβα.

γ. Τοποθετήστε το μηχάνημα σε καλά αεριζόμενο χώρο.

Αντιμετώπιση προβλημάτων

Δυσλειτουργία	Ανάλυση λόγων
Η φλόγα του πιλότου δεν θα ανάψει	Λανθασμένη εγκατάσταση ή σύνδεση του ακροφυσίου ανάφλεξης.Κατεστραμμένα βύσματα ή καλωδίωση του ακροφυσίου ανάφλεξης.Ανεπαρκής πίεση αερίου στο σωλήνα.Βουλωμένο ακροφύσιο.Λανθασμένη σύνδεση του θερμοστοιχείου ή αποσυνδεδεμένη γραμμή στον ελεγκτή θερμοκρασίας.Κατεστραμμένο θερμοστοιχείο.Δυσλειτουργία στη βαλβίδα ελέγχου θερμοκρασίας αερίου.
Η πιλοτική φλόγα είναι αναμμένη αλλά ο κύριος καυστήρας δεν θα ανάψει	Ανεπαρκής πίεση αερίου στο σωλήνα.Βουλωμένο ακροφύσιο.Δυσλειτουργία στο διακόπτη αερίου.Δυσλειτουργία στον ελεγκτή θερμοκρασίας.Какή επαφή μεταξύ του θερμοστοιχείου και της βαλβίδας.Κατεστραμμένο θερμοστοιχείο.

Μεταφορές & Αποθήκευση

Κατά τη μεταφορά, χειριστείτε αυτό το προϊόν με προσοχή για να αποφύγετε ισχυρούς κραδασμούς. Γενικά, το συσκευασμένο προϊόν δεν πρέπει να φυλάσσεται σε εξωτερικούς χώρους για μεγάλες περιόδους. Θα πρέπει να φυλάσσεται σε καλά αεριζόμενη αποθήκη απαλλαγμένη από διαβρωτικό αέρα. Μην αποθηκεύετε το προϊόν ανάποδα. Εάν απαιτείται αποθήκευση σε εξωτερικό χώρο, λάβετε τα κατάλληλα μέτρα για την προστασία του από τη βροχή.
