MANUAL DE UTILIZARE RCGC-120/700C6B Royal Catering

Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Aragaz cu dulap
Model	RCGC-120/700C6B
Tipul aparatului	A_1
Categoria de aparate	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2H (20)
Presiune gaz și alimentare [mbar]	G30 Butan 28~30G31 propan 37	G30 butan și G31propan 30	G30 butan șiG31 propan50	G20 metan 20
Codul țării	BE, CH, CY, CZ,ES, FR, GB, GR,IE, IT, LT, PT, SITR	BG, CY, CZ, DK,EE, FI, GR, HR,HU, IT, LT, NL,NO, RO, SE, SI, PL	AT, DE, CH	AT, CH, CZ, DK, EE,ES, FI, GB, GR, HR,IE, IT, LT, LV, NO,PT, RO, SE, SI, SK,TR
Arzător [kW]	3 x 4,2 + 3 x 3
Dimensiune injector arzător [mm]	3 x ∅1.003 x ∅0,82	3 x ∅1.003 x ∅0,82	3 x ∅0,863 x ∅0,75	3 x ∅1,483 x ∅1,27
Dimensiunea duzei pilot [mm]	6 x ∅0,30	6 x ∅0,30	6 x ∅0,25	6 x ∅0,35
Puterea totală de intrare termică[kW]	21,6
Consum de gaz [kg/h] / [m3/h]	G30: 1,70; G31:1,68 / G20:2,29
Dimensiuni (lățime x lungime xînălțime) [mm]	1200x740x940
Greutate [kg]	105

Scop

Produsul este folosit pentru a oferi o combinație de gătit eficient pe gaz și depozitare practică într-o singură unitate compactă.

Utilizare

Instalatie gaz

• Asigurați-vă că toate supapele sunt închise înainte de a începe procesul de instalare.
  • Dacă utilizati GPL ca alimentare cu gaz, conexiunea la mașină trebuie să fie sigură și fiabilă.
• Nu utilizați o supapă de înaltă presiune cu această mașină.

Operatiunea

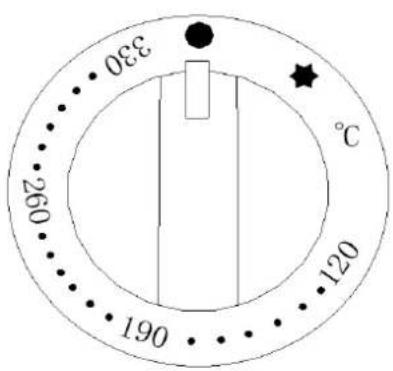

1. Rotiți butonul în sens invers acelor de ceasornic din poziția „închidere” în poziția „★”, apoi continuați să rotiți în jos. Apăsați și mențineți apăsat timp de aproximativ 20 de secunde pentru a se aprinde. Dacă mașina nu a fost folosită o perioadă lungă de timp sau este utilizată pentru prima dată, poate dura 2-3 minute pentru a se aprinde, ceea ce este normal.

2. După ce flacăra pilot se aprinde, rotiți butonul în poziția „00” pentru a aprinde arzătorul principal. (Rotiți butonul în poziția „0” pentru cea mai mică flacără.)

3. Pentru a stinge flacăra pilot, rotiți butonul din poziția „ ★ ” în poziția „ ● ”.

4. Vă rugăm să închideți robinetul de alimentare cu gaz atunci când mașina nu este utilizată.

1 2 3 4 5 6

1- Locația minimă a flăcării

2- Locația maximă a flăcării

3- Aprindere

4- Foc mare

5- Aproape

6- Foc mic

330 290 190 120 °C

Întreținere

- Opriti cuptorul înainte de curățare pentru a preveni accidentele.

- După curățarea zilnică, acoperiți cuptorul cu hârtie rezistentă la praf pentru a-l proteja.

- Dacă aparatul nu va fi folosit pentru o perioadă lungă de timp, urmați acești pași:

o. Întrerupeți alimentarea cu gaz.
b. Utilizați o cârpă cu benzină pentru a curăța suprafața din oțel inoxidabil.
c. Asezați mașina într-o zonă bine ventilată.

Depanare

Defecțiune	Analiza motivelor
Flacăra pilotului nu se va aprinde	Instalarea sau conectarea incorectă a duzei de aprindere.dopuri sau cablaje deteriorate ale duzei de aprindere.Presiune insuficientă a gazului în conductă.Duza înfundată.Conectarea necorespunzătoare a termocuplului sau o linie deconectată în regulatorul de temperatură.Termocuplu deteriorat.Defecțiune la supapa de control al temperaturii gazului.
Flacăra pilot este aprinsă, dar arzătorul principal nu se va aprinde	Presiune insuficientă a gazului în conductă.Duza înfundată.Defecțiune la comutatorul de gaz.Defecțiune la regulatorul de temperatură.Contact slab între termocuplu și supapă.Termocuplu deteriorat.

Transport și depozitare

În timpul transportului, manipulați acest produs cu grijă pentru a evita vibrațiile puternice. În general, produsul ambalat nu trebuie depozitat în aer liber pentru perioade lungi de timp. Ar trebui păstrat într-un depozit bine ventilat, fără aer coroziv. Nu depozitați produsul cu capul în jos. Dacă este necesară depozitarea în aer liber, luați măsurile adecvate pentru a-l proteja de ploaie.
