Marke	Royal Catering
Modell	RCGC-120/700C6B
Produkttyp	Gasherd mit Aufbewahrungsschrank
Gerätekategorie	I3+(28-30)/37, I3B/P(30), I3B/P(50), I2H(20)
Abmessungen (B x T x H)	1200 x 740 x 940 mm
Gewicht	105 kg
Anzahl der Brenner	6 (3 leistungsstark + 3 Standard)
Brennerleistung	3 x 4,2 kW + 3 x 3 kW
Gesamtwärmeleistung	21,6 kW
Kompatible Gase	Butan (G30), Propan (G31), Methan (G20)
Versorgungsdruck (Butan/Propan)	28-30 / 37 mbar (je nach Kategorie)
Versorgungsdruck (Methan)	20 mbar
Gasverbrauch	G30 : 1,70 kg/h ; G31 : 1,68 kg/h ; G20 : 2,29 m³/h
Zündung	Integrierter Piezo-Zünder mit Zündflamme
Hauptmaterial	Edelstahl
Verwendungszweck	Professionelles Gaskochen mit integriertem Stauraum
Sicherheit	Sicherheitsthermoelement (Gasabschaltung bei Erlöschen der Flamme)
Reinigung	Nach jedem Gebrauch reinigen; ein mit Spiritus getränktes Tuch für Edelstahl verwenden
Lagerung	An einem gut belüfteten Ort, geschützt vor korrosiver Luft
Transport	Starke Vibrationen vermeiden; vor Regen schützen
Kompatible Länder	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT, SI, TR, etc.

Häufig gestellte Fragen - RCGC-120/700C6B Royal Catering

Wie zünde ich den Herd RCGC-120/700C6B an?

Drehen Sie den Knopf gegen den Uhrzeigersinn von der Position 'geschlossen' zur Sternposition (★), drehen Sie dann weiter bis zum Anschlag. Drücken Sie und halten Sie etwa 20 Sekunden, um die Zündflamme zu entzünden. Drehen Sie dann den Knopf auf Position 00, um den Hauptbrenner zu zünden. Stellen Sie die Flamme mit den Positionen 0 (klein) bis 2 (groß) ein.

Welche Gastypen kann ich verwenden?

Das Gerät ist kompatibel mit Butan (G30), Propan (G31) und Methan (G20). Die Drücke variieren je nach Gas und Land. Konsultieren Sie die Tabelle der technischen Daten für die entsprechenden Düsen und Drücke.

Wie schalte ich den Herd aus?

Zum Ausschalten der Zündflamme drehen Sie den Knopf von der Position ★ auf die Position ● (geschlossen). Schließen Sie außerdem das Gasabsperrventil, wenn das Gerät nicht benutzt wird.

Was tun, wenn die Zündflamme nicht zündet?

Überprüfen Sie die folgenden Punkte: ausreichender Gasdruck, saubere und gut verbundene Zünddüse, unbeschädigte Kerzen und Verkabelung, einwandfreies und richtig angeschlossenes Thermoelement, funktionierendes Temperaturregelventil.

Die Zündflamme brennt, aber der Hauptbrenner zündet nicht. Warum?

Dies kann an unzureichendem Gasdruck, einer verstopften Düse, einer Fehlfunktion des Gasschalters oder des Temperaturreglers oder einem schlechten Kontakt zwischen Thermoelement und Ventil liegen.

Wie reinige ich den Edelstahlherd?

Lassen Sie das Gerät nach jedem Gebrauch abkühlen und reinigen Sie die Oberflächen mit einem mit Spiritus getränkten Tuch (oder einem Edelstahlreiniger). Decken Sie es dann mit staubschützendem Papier ab. Für eine gründliche Reinigung schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Kann ich den Herd draußen lagern?

Es wird nicht empfohlen, das Gerät längere Zeit draußen zu lagern. Falls erforderlich, schützen Sie es vor Regen und Feuchtigkeit. Lagern Sie es an einem gut belüfteten Ort, geschützt vor korrosiver Luft, und stellen Sie es nicht auf den Kopf.

Welche Abmessungen und welches Gewicht hat das Gerät?

Die Abmessungen betragen 1200 mm Breite, 740 mm Tiefe und 940 mm Höhe. Das Gewicht beträgt 105 kg.

Wie stelle ich das Gerät auf einen anderen Gastyp um?

Die Umstellung erfordert den Austausch der Brennerdüsen und der Zünddüse gemäß der Tabelle der technischen Daten. Konsultieren Sie das Handbuch für die entsprechenden Durchmesser. Ziehen Sie einen qualifizierten Fachmann hinzu.

Warum ist der Gasverbrauch hoch?

Die Gesamtwärmeleistung beträgt 21,6 kW. Der Verbrauch hängt vom verwendeten Gas ab: etwa 1,70 kg/h für Butan, 1,68 kg/h für Propan und 2,29 m³/h für Methan. Stellen Sie sicher, dass die Brenner an den Gasdruck angepasst sind.

BEDIENUNGSANLEITUNG RCGC-120/700C6B Royal Catering

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Gasherd mit Schrank
Modell	RCGC-120/700C6B
Art des Geräts	A1
Kategorie der Haushaltsgeräte	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2H (20)
Gas- und Versorgungsdruck [mbar]	G30 Butan 28~30G31 Propan 37	G30 Butan und G31Propan 30	G30 Butan und G31Propan 50	G20 Methan 20
Ländercode	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT, SI TR	BG, CY, CZ, DK, EE, FI, GR, HR, HU, IT, LT, NL, NO, RO, SE, SI, PL	AT, DE, CH	AT, CH, CZ, DK, EE, ES, FI, GB, GR, HR, IE, IT, LT, LV, NO, PT, RO, SE, SI, SK, TR
Brenner [kW]	3 x 4,2 + 3 x 3
Größe der Brennereinspritzdüse [mm]	3 x ∅1.003 x ∅0,82	3 x ∅1.003 x ∅0,82	3 x ∅0,863 x ∅0,75	3 x ∅1.483 x ∅1,27
Größe der Pilotdüse [mm]	6 x ∅0,30	6 x ∅0,30	6 x ∅0,25	6 x ∅0,35
Gesamte Wärmeaufnahmeleistung [kW]	21,6
Gasverbrauch [kg/h] / [m3/h]	G30: 1,70; G31:1,68 / G20: 2,29
Abmessungen (Breite x Länge x Höhe) [mm]	1200x740x940
Gewicht [kg]	105

Zweck

Das Produkt wird verwendet, um eine Kombination aus effizientem Gaskochen und praktischer Aufbewahrung in einer kompakten Einheit zu bieten.

Verwendung

Gasinstallation

• Stellen Sie sicher, dass alle Ventile geschlossen sind, bevor Sie mit dem Einbau beginnen. - Bei Verwendung von Flüssiggas als Gasversorgung muss die Verbindung zur Maschine sicher und zuverlässig sein. - Verwenden Sie mit diesem Gerät kein Hochdruckventil.

Tätigkeit

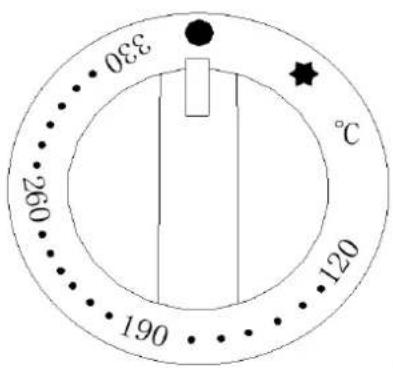

1. Drehen Sie den Knopf gegen den Uhrzeigersinn von der Position "close" in die Position "★" und dann weiter nach unten. Zum Anzünden etwa 20 Sekunden lang gedrückt halten. Wenn das Gerät lange nicht benutzt wurde oder zum ersten Mal in Betrieb genommen wird, kann es 2-3 Minuten dauern, bis es zündet, was normal ist.
2. Nachdem die Zündflamme gezündet hat, drehen Sie den Knopf auf die Position "00", um den Hauptbrenner zu zünden. (Drehen Sie den Knopf in die Position "0", um die kleinste Flamme zu erhalten).
3. Um die Zündflamme auszuschalten, drehen Sie den Knopf von der Position "★" in die Position "●".
4. Bitte schließen Sie das Gaszufuhrventil, wenn das Gerät nicht benutzt wird.

1- Minimale Flammenposition

2- Maximale Flammenposition

3- Zündung

4- Großes Feuer

5- Schließen Sie

6- Kleines Feuer

WARTUNG

• Schalten Sie den Backofen vor der Reinigung aus, um Unfälle zu vermeiden.

• Decken Sie den Backofen nach der täglichen Reinigung mit staubdichtem Papier ab, um ihn zu schützen.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, gehen Sie wie folgt vor:

a. Unterbrechen Sie die Gaszufuhr. b. Reinigen Sie die Edelstahloberfläche mit einem Tuch und Benzin. c. Stellen Sie das Gerät an einem gut belüfteten Ort auf.

Fehlerbehebung

Störung	Gründe Analyse
Die Zündflamme zündet nicht	Falscher Einbau oder Anschluss der Zünddüse.Beschädigte Stecker oder Verkabelung der Zünddüse.Unzureichender Gasdruck in der Leitung.Verstopfte Düse.Falscher Anschluss des Thermoelementes oder eine unterbrochene Leitung im Temperaturregler.Beschädigtes Thermoelement.Störung im Gas-Temperaturregelventil.
Die Zündflamme brennt, aber der Hauptbrenner zündet nicht	Unzureichender Gasdruck in der Leitung.Verstopfte Düse.Fehlfunktion des Gasschalters.Störung im Temperaturregler.Schlechter Kontakt zwischen dem Thermoelement und dem Ventil.Beschädigtes Thermoelement.

Transport und Lagerung

Gehen Sie während des Transports vorsichtig mit diesem Produkt um, um starke Vibrationen zu vermeiden. Im Allgemeinen sollte das verpackte Produkt nicht über längere Zeit im Freien gelagert werden. Es sollte in einem gut belüfteten Lagerhaus aufbewahrt werden, das frei von korrosiver Luft ist. Bewahren Sie das Produkt nicht auf dem Kopf stehend auf. Wenn eine Lagerung im Freien erforderlich ist, treffen Sie geeignete Maßnahmen, um das Gerät vor Regen zu schützen.

UMWELT- UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
