ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCMPS520 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 193

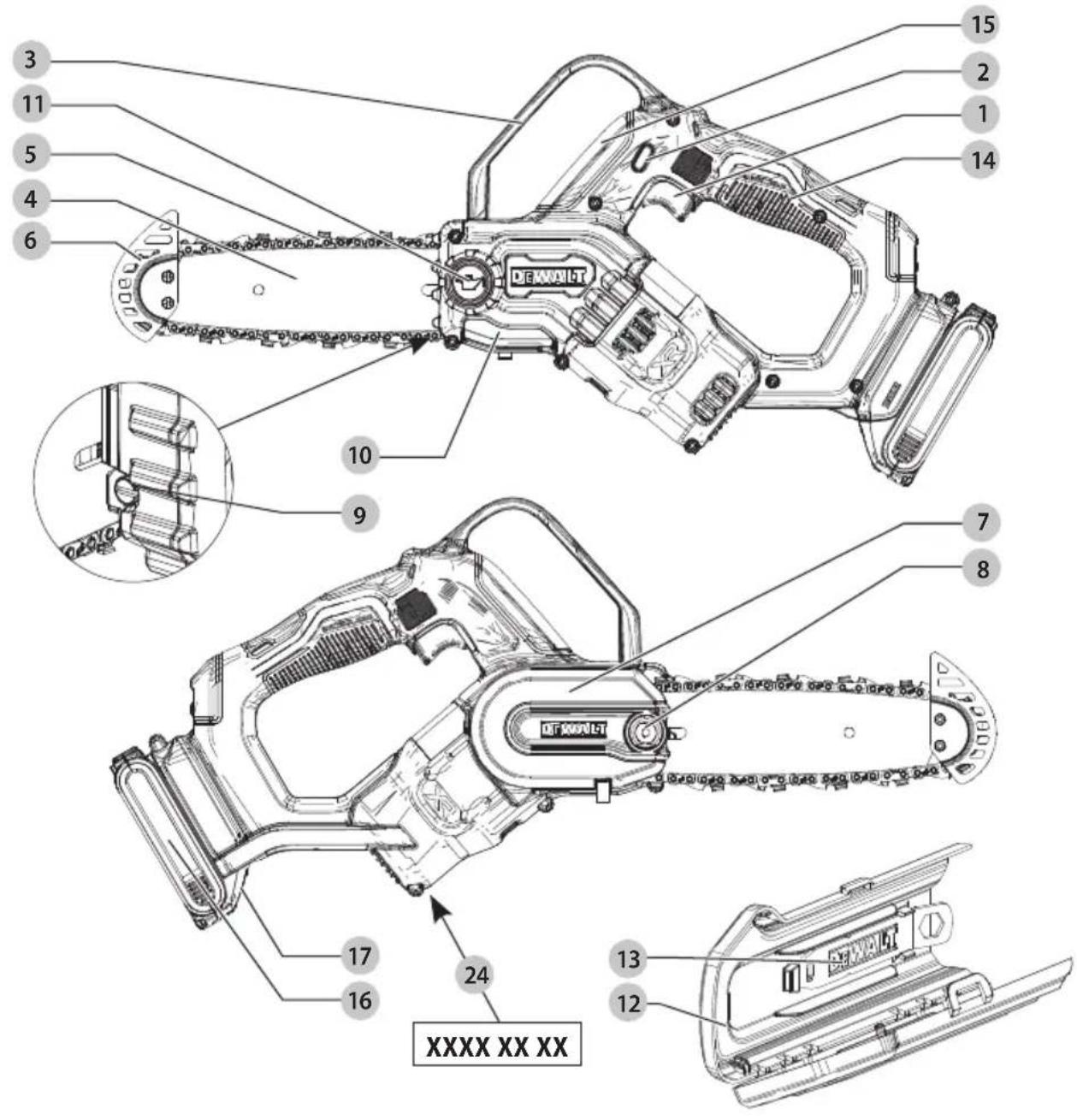

Fig. A

3 11 5 4 6 15 2 1 14 10 9 7 8 DF XWOLT DF XWOLT 17 16 24 XXXX XX XX 13 12

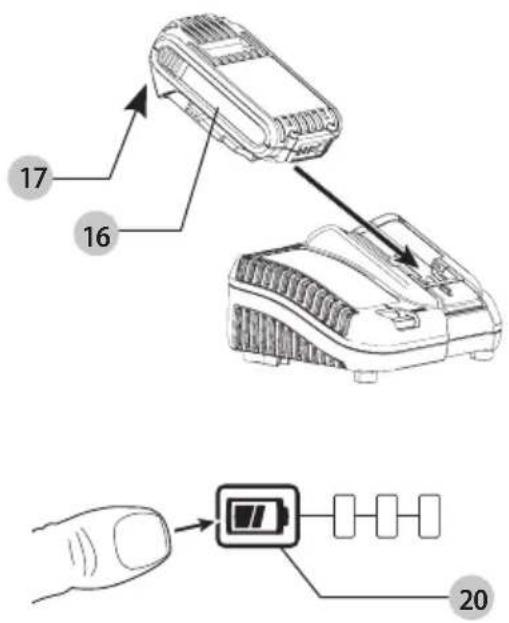

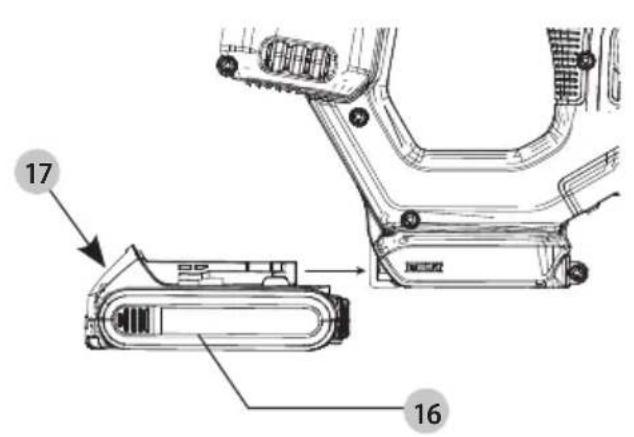

Fig. B

17 16

17 16 20

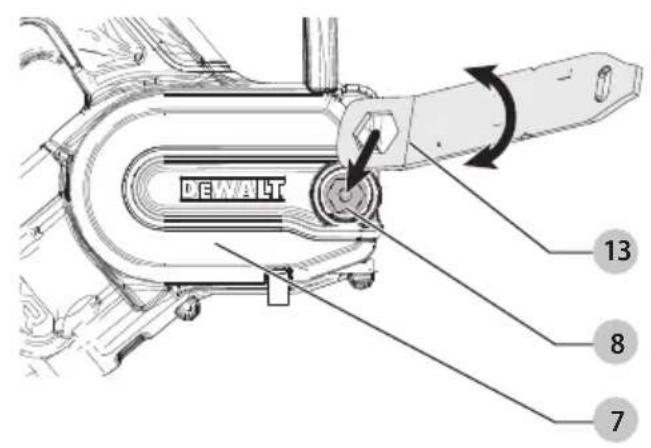

Fig. C Fig. D

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

	DCMPS520
Τάση V	^DC	18
Τύπος 1
Τύπος μπαταρίας Ιόντων λιθίου
Μήκος λάμας cm 20
Μέγιστη ταχύτητα αλυσίδας (χωρίς φορτίο) m/s 8,6
Μέγιστο μήκος κοπής cm 15
Χωρητικότητα λαδιού ml 55
Βάρος (χωρίς πακέτο μπαταριών) kg 2,1

Τιμές θορύβου και κραδασμών (διανυσματικό άθροισμα τριών αξόνων) σύμφωνα με το EN62841-4-1:

L_PA	(στάθμη ηχητικής πίεσης εκπομπών, χωρίς φορτίο)	dB(A)	84
L_WA	(στάθμη ηχητικής ισχύος, χωρίς φορτίο)	dB(A)	92
K	(αβεβαιότητα αναφερόμενης στάθμης ήχου)	dB	3,0
Τιμή εκπομπών κραδασμών a_h =		m/s2	4,7
Αβεβαιότητα K =		m/s2	1,5

Το επίπεδο εκπομπής κραδασμών και/ή θορύβου που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένη διαδικασία δοκιμής που αναφέρεται στο EN62841 και μπορεί να χρησιμοποιηθεί για σύγκριση ενός εργαλείου με ένα άλλο. Μπορεί να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωμένο επίπεδο εκπομπών κρασμομών και/ή θορύβου αντιοτοιχεί στις κύριες εφαρμογές του εργαλείου. Ωστόσο, αν το εργαλείο χρησιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, οι εκπομπές κραδασμών και/ή θορύβου μπορεί να διαφέρουν. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική διάρκεια του χρόνου λειτουργίας.

Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο, ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης για τη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων εργασίας.

Δήλωση συμμόρφωσης ΕΚ Οδηγία σχετικά με τα μηχανήμα

Κλαδευτήρι τύπου πριονιού DCMPS520

Η DEWALT δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στα Τεχνικά Χαρακτηριστικά συμμορφώνονται με τα εξής: 2006/42/EK, EN62841-1:2015+A11:2022, VDE-PB-0023:2022-08.

Εξέταση τύπου Εκ από την VDE Prüf- und Zertifizierungsinstitut GmbH Merianstraße 28, 63069 Offenbach, Germany (Γερμανία) Αριθμός κοινοποιημένου φορέα: 0366 Αριθμός ID: 40056737 2000/14/ΕΚ, Παράρτημα V L WA (μετρημένη στάθμη ηχητικής ισχύος) 96 dB(A) L WA (εγγυημένη ηχητική ισχύς) 99 dB(A)

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες επικοινωνήστε με τη DEWALT στη διεύθυνοη που ακολουθεί ή ανατρέξτε στην πίσω πλευρά του εγχειριδίου. Ο υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και κάνει αυτή τη δήλωση για λογαριασμό της DEWALT.

Mr. Rergel

Markus Rompel

Αντιπρόεδρος Τεχνικής διεύθυνσης, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Germany (Γερμανία) 10.05.2023

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω οριομοί περιγράφουν το επίπεδο οσβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως α δυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως ελικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί,

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)***
Αρ. κατ. V	DC	Ah Báρος (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Κωδικός ημερομηνίας 201811475Β ή μεταγενέστερος
**Κωδικός ημερομηνίας 201536 ή μεταγενέστερος
***Αυτός ο πίνακας προορίζεται μόνο για καθοδήγηση, οι χρόνοι θα διαφέρουν ανάλογα με τη θερμοκρασία και την κατάσταση της μπαταρίας.

ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέοει υλική ζημιά.

λώνει κίνδυνο ηλεκτροπληξίας.

λώνει κίνδυνο πυρκαγιάς.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιαοδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή οκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.
γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.

Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.
β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το όώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.
β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς.
γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνο ατυχήματος.
δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' autóν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροοδόκητες καταστάσεις.
στ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.
η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που οχετίζονται με τη οκόνη.
θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματισμό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. H

εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.

β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις Οη (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επιοκευαστεί.
γ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικού εργαλείου.
δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαίδευμένους χειριστές.
ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.
θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για έναν τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.

β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματισμού και πυρκαγιάς.

γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και πυρκαγιά.

δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.

ζ) Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ' αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέπει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Προειδοποιήσεις ασφαλείας για κλαδευτήρι

a) Κρατάτε όλα τα μέρη του σώματός σας μακριά από την αλυσίδα του πριονιού όταν το κλαδευτήρι βρίσκεται σε λειτουργία. Πριν θέσετε σε λειτουργία το κλαδευτήρι, φροντίστε η αλυσίδα του πριονιού να μη βρίσκεται σε επαφή με τίποτα. Μια στιγμιαία απροσεξία κατά τον χειρισμό κλαδευτηριού μπορεί να οδηγήσει στην εμπλοκή των ρούχων ή του σώματός σας στην αλυσίδα του πριονιού.

b) Πάντα κρατάτε το κλαδευτήρι με το δεξί χέρι στην πίσω λαβή και το αριστερό στην μπροστινή λαβή. Ποτέ δεν πρέπει να κρατάτε το κλαδευτήρι με αντίθετη

διάταξη χεριών γιατί αυξάνεται ο κίνδυνος προσωπικού τραυματιομού.

c) Κρατάτε το κλαδευτήρι από μονωμένες επιφάνειες κρατήματος και μόνο, επειδή η αλυσίδα του πριονιού μπορεί να έρθει σε επαφή με αθέατα καλώδια. Αν η αλυσίδα του πριονιού έρθει σε επαφή με καλώδιο υπό τάση, μπορεί να θέσει υπό τάση και τα εκτεθειμένα μεταλλικά μέρη του κλαδευτηριού και να προκαλέσει ηλεκτροπληξία στον χειριοτή.

d) Φοράτε προστατευτικά γυαλιά ασφαλείας και προστασία ακοής. Συνιστάται η χρήση περαιτέρω προστατευτικού εξοπλισμού για το κεφάλι, τα χέρια και τα πόδια. Ο κατάλληλος προστατευτικός εξοπλισμός μειώνει τον κίνδυνο τραυματισμού από τα εκτοξευόμενα θραύσματα ή την ακούσια επαφή με την αλυσίδα του πριονιού.

e) Μη χρησιμοποιείτε κλαδευτήρι τύπου πριονιού ενώ βρίσκεστε πάνω σε δέντρο, κινητή σκάλα, στέγη ή σε οποιαδήποτε άλλη ασταθή επιφάνεια. Ο χειρισμός κλαδευτηριού με αυτόν τον τρόπο, θα μπορούσε να έχει σαν συνέπεια σοβαρό τραιματισμό.

f) Φροντίζετε να έχετε πάντοτε την κατάλληλη στήριξη στα πόδια και να χρησιμοποιείτε το κλαδευτήρι μόνο όταν στέκεστε σε σταθερή, ασφαλή και οριζόντια επιφάνεια. Οι ολιοθηρές ή ασταθείς επιφάνειες μπορούν να προκαλέσουν απώλεια της ισορροπίας σας ή του ελέγχου του κλαδευτηριού.

g) Όταν κόβετε ένα κλαδί που βρίσκεται υπό μηχανική τάση, προσέχετε το ενδεχόμενο να κινηθεί απότομα προς το μέρος σας. Όταν πάψει να ασκείται πίεση στις ίνες του ξύλου, το κλαδί που βρισκόταν υπό μηχανική τάση μπορεί να χτυπήσει τον χειριστή και/ή να προκαλέσει την απώλεια ελέγχου του κλαδευτηριού.

h) Προσέχετε ιδιαίτερα όταν κόβετε θάμνους και δενδρύλλια. Τα λεπτά και ευλύγιστα υλικά θα μπορούσαν να πιαστούν στην αλυσίδα του πριονιού και να τιναχτούν προς το μέρος σας ή να σας κάνουν να χάσετε την ισορροπία σας.

i) Μεταφέρετε το κλαδευτήρι απενεργοποιημένο και σε απόσταση από το σώμα σας. Όταν μεταφέρετε ή φυλάσσετε το κλαδευτήρι, τοποθετείτε πάντα το κάλυμμα λάμας-οδηγού. Ο ωωτός χειριομός του κλαδευτηριού μειώνει την πιθανότητα αθέλητης επαφής με την κινούμενη αλυοίδα του πριονιού.

j) Ακολουθείτε τις σχετικές οδηγίες σε ό,τι αφορά τη λίπανση, το τέντωμα της αλυσίδας και την αλλαγή της λάμας-οδηγού και της αλυσίδας πριονιού. Όταν δεν έχει τεντωθεί ή λιπανθεί σωστά η αλυσίδα, υπάρχει κίνδυνος θραύσης της αλυσίδας του κλαδευτηριού.

k) Διατηρείτε τις λαβές στεγνές, καθαρές, χωρίς λάδι και γράσο. Οι λερωμένες με γράσο ή λάδι λαβές γλιστρούν, με αποτέλεσμα την απώλεια του ελέγχου.

1) Το εργαλείο προορίζεται αποκλειστικά για την κοπή ξύλου. Μη χρησιμοποιείτε κλαδευτήρι για εργασίες για τις οποίες δεν προορίζεται. Για παράδειγμα: μη χρησιμοποιείτε κλαδευτήρι για κοπή μετάλλων,

πλαστικών, ειδών τοιχοποιίας ή μη ξύλινων δομικών υλικών. Η χρήση του κλαδευτηριού για εργασίες διαφορετικές από τις προβλεπόμενες θα μπορούσε να έχει ως συνέπεια επικίνδυνη κατάσταση.

m) Διατηρείτε σταθερή λαβή, με τους αντίχειρες και τα δάχτυλά σας να περικλείουν τις λαβές του κλαδευτηριού, κρατώντας το κλαδευτήρι και με τα δύο χέρια. Με τη διατήρηση του ελέγχου του κλαδευτηριού, μειώνεται ο κίνδυνος απώλειας ελέγχου. Μην αφήνετε ελεύθερο το κλαδευτήρι.
n) Μην τεντώνεστε και μην κόβετε πάνω από το ύψος του ὡμου σας. Κατ' αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του κλαδευτηριού σε μη αναμενόμενες καταστάσεις.
o) Χρησιμοποιείτε αποκλειστικά τις ανταλλακτικές λάμες-οδηγούς και αλυσίδες που καθορίζονται από τον κατασκευαστή. Οι λανθασμένες ανταλλακτικές λάμες-οδηγοί και αλυσίδες μπορεί να προκαλέσουν το σπάσιμο της αλυσίδας και αυξάνουν τον κίνδυνο τραυματισμού.
p) Ακολουθείτε τις οδηγίες του κατασκευαστή σχετικά με το ακόνισμα και τη συντήρηση της αλυσίδας του κλαδευτηριού. Η μείωση του ύψους του μετρητή βάθους κοπής μπορεί να οδηγήσει σε αυξημένο κίνδυνο ανάδρασης.
q) Αυτό το κλαδευτήρι δεν προορίζεται για κοπή ολόκληρων δένδρων. Η χρήση του κλαδευτηριού για εργασίες διαφορετικές από τις προβλεπόμενες θα μπορούσε να έχει ως συνέπεια σοβαρό τραυματισμό του χειριστή ή παρευρισκομένων.
r) Τηρείτε όλες τις οδηγίες κατά την απομάκρυνση σφηνωμένου υλικού, τη φύλαξη ή αποθήκευση και τη συντήρηση του κλαδευτηριού τύπου πριονιού. Βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος και το πακέτο μπαταριών έχει αφαιρεθεί.

Αιτίες ανάδρασης και αποτροπή της από τον χειριστή:

Μπορεί να προκληθεί ανάδραση αν η μύτη ή το άκρο της λάμας-οδηγού έρθει σε επαφή με ένα αντικείμενο ή αν το ξύλο κλείσει και μαγκώσει την αλυσίδα του πριονιού μέσα στην τομή. Η επαφή του άκρου με ένα αντικείμενο μπορεί σε ορισμένες περιπτώσεις να προκαλέσει απότομη αντίστροφη κίνηση, τινάζοντας τη λάμα-οδηγό προς τα πάνω και προς τα πίω προς το μέρος του χειριστή.

Το μάγκωμα της αλυσίδας του πριονιού κατά μήκος του πάνω μέρους της λάμας-οδηγού μπορεί να σπρώξει τη λάμα-οδηγό με ταχύτητα πίσω προς το μέρος του χειριστή.

Κάθε μία από αυτές τις αντιδράσεις μπορεί να σας κάνει να χάσετε τον έλεγχο του αλυσοπρίονου, κάτι που θα μπορούσε να έχει ως συνέπεια σοβαρό τραυματισμό. Μη βασίζεστε αποκλειστικά στις διατάξεις ασφαλείας που διαθέτει το πριόνι σας. Ως χρήστης κλαδευτηριού, θα πρέπει να παίρνετε ορισμένες προφυλάξεις για να αποφεύγετε τα ατυχήματα και τους τραυματισμούς κατά τη διάρκεια των εργασιών κοπής που εκτελείτε.

Η ανάδραση είναι το αποτέλεσμα κακής χρήσης του εργαλείου και/ή λανθασμένων διαδικασιών ή συνθηκών χρήσης και μπορεί να αποφευχθεί με τη λήψη κατάλληλων μέτρων προφύλαξης, όπως αναφέρονται παρακάτω:

a) Διατηρείτε σταθερή λαβή, με τους αντίχειρες και τα δάχτυλά σας να περικλείουν τις λαβές του κλαδευτηριού, κρατώντας το πριόνι και με τα δύο χέρια και τοποθετώντας το σώμα και τα χέρια σας με τρόπο που να σας επιτρέπει να αντισταθείτε στις δυνάμεις ανάδρασης. Όταν έχουν ληφθεί κατάλληλα μέτρα προφύλαξης, ο χειριστής μπορεί να ελέγξει τις δυνάμεις ανάδρασης. Μην αφήνετε ελεύθερο το κλαδευτήρι.
b) Μην τεντώνεστε και μην κόβετε πάνω από το ύψος του ώμου σας. Αυτό βοηθάει στην αποφυγή της ακούσιας επαφής του άκρου με άλλο αντικείμενο και επιτρέπει τον καλύτερο έλεγχο του κλαδευτηριού σε απρόοπτες καταστάσεις.
c) Χρησιμοποιείτε αποκλειστικά τις ανταλλακτικές λάμες και αλυσίδες που καθορίζονται από τον κατασκευαστή. Ακατάλληλες ανταλλακτικές λάμες και αλυσίδες μπορεί να προκαλέσουν το σπάσιμο της αλυσίδας και/ή ανάδραση.
d) Να ακολουθείτε τις οδηγίες του κατασκευαστή σχετικά με το ακόνισμα και τη συντήρηση της αλυσίδας του πριονιού. Η μείωση του ύψους του ρυθμιστή βάθους κοπής των κοπτικών της αλυσίδας μπορεί να οδηγήσει σε αυξημένη ανάδραση.

Για ελαχιστοποίηση της ανάδρασης πρέπει να τηρούνται τα παρακάτω μέτρα προφύλαξης:

1. Κρατάτε σταθερά το αλυσοπρίονο. Κρατάτε σταθερά το κλαδευτήρι και με τα δύο χέρια, όταν βρίσκεται σε λειτουργία το μοτέρ. Κρατάτε γερά το κλαδευτήρι με τους αντίχειρες και τα δάχτυλα να περικλείουν τις λαβές του. Το κλαδευτήρι θα τραβάει προς τα εμπρός όταν κόβετε με την κάτω πλευρά της λάμας, και θα σπρώχνει προς τα πίσω όταν κόβετε με την πάνω πλευρά της λάμας.
2. Μην τεντώνεστε.
3. Διατηρείτε πάντα σταθερή στήριξη στα πόδια σας και καλή ισορροπία.
4. Μην αφήνετε τη μύτη της λάμας-οδηγού να έρθει σε επαφή με κορμούς, κλαδιά, το έδαφος ή άλλο εμπόδιο.
5. Μην κόβετε πάνω από το ύψος του ώμου σας.
6. Χρησιμοποιείτε διατάξεις οι οποίες μειώνουν τους κινδύνους που σχετίζονται με την ανάδραση, όπως αλυσίδες χαμηλής ανάδρασης και λάμες-οδηγούς μειωμένης ανάδρασης.
7. Χρησιμοποιείτε αποκλειστικά τις ανταλλακτικές λάμες και αλυσίδες πριονιού που καθορίζονται από τον κατασκευαστή ή ισοδύναμες.
8. Ποτέ μην επιτρέψετε να έλθει η κινούμενη αλυσίδα του πριονιού σε επαφή με οποιοδήποτε αντικείμενο στο άκρο της λάμας-οδηγού.
9. Διατηρείτε το χώρο εργασίας καθαρό από εμπόδια όπως άλλα δέντρα, κλαδιά, πέτρες, φράχτες, κορμούς κ.ά. Απομακρύνετε ή αποφύγετε κάθε εμπόδιο όπου θα μπορούσε

να χτυπήσει η αλυσίδα του πριονιού σας καθώς κόβετε ένα συγκεκριμένο κορμό ή κλαδί.

1. Διατηρείτε την αλυσίδα του πριονιού αιχμηρή και σωστά τεντωμένη. Μια χαλαρή ή στομωμένη αλυσίδα μπορεί να αυξήσει την πιθανότητα ανάδρασης. Ελέγχετε την τάνυση της αλυσίδας σε τακτά χρονικά διαστήματα με το μοτέρ σταματημένο και το εργαλείο αποσυνδεδεμένο από το ρεύμα, ποτέ με το μοτέρ σε λειτουργία.
2. Ξεκινάτε ή συνεχίζετε μια κοπή μόνο εφόσον η αλυσίδα κινείται με τη μέγιστη ταχύτητα. Αν η αλυσίδα κινείται με μικρότερη ταχύτητα, υπάρχει μεγαλύτερη πίθανότητα ανάδρασης.
3. Κόβετε μόνο ένα κορμό τη φορά.
4. Να είστε ιδιαίτερα προσεκτικοί όταν τοποθετείτε ξανά το εργαλείο σε μια προηγούμενη τομή. Φέρτε τους προφυλακτήρες με νευρώσεις 21 σε επαφή με το ξύλο και αφήστε την αλυσίδα να φθάσει σε πλήρη ταχύτητα πριν προχωρήσετε στην κοπή.
5. Μην επιχειρήσετε κοπή βύθισης ή διάτρησης.
6. Προσέχετε για τυχόν κορμούς που μετακινούνται ή για άλλες δυνάμεις που θα μπορούσαν να κλείσουν μια τομή και να μαγκώσουν την αλυσίδα ή να πέσουν πάνω σε αυτήν.

Χαρακτηριστικά ασφαλείας κατά της ανάδρασης

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Τα παρακάτω χαρακτηριστικά περιλαμβάνονται στο πριόνι σας για να συμβάλλουν στη μείωση του κινδύνου ανάδρασης. Όστόσο, αυτά τα χαρακτηριστικά δεν θα εξουδετερώσουν τελείως αυτή την επικίνδυνη αντίδραση. Ως χρήστης κλαδευτηριού, μη βασίζεστε αποκλειστικά σε διατάξεις ασφαλείας. Πρέπει να τηρείτε όλα τα μέτρα προφύλαξης, τις οδηγίες και τις εργαοίες συντήρησης στο παρόν εγχειρίδιο για να συμβάλλετε στην αποφυγή της ανάδρασης και άλλων δυνάμεων που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό.

• Λάμα-οδηγός μειωμένης ανάδρασης, σχεδιασμένη με άκρο μικρής ακτίνας το οποίο μειώνει το μέγεθος της ζώνης κινδύνου ανάδρασης στο άκρο της λάμας. Μια λάμα-οδηγός μειωμένης ανάδρασης έχει αποδειχθεί ότι μειώνει οημαντικά τον αριθμό και τη οσβαρότητα των συμβάντων ανάδρασης όταν η λάμα έχει δοκιμαστεί σύμφωνα με τις απαιτήσεις ασφαλείας για ηλεκτρικά κλαδευτήρια.
• Αλυσίδα χαμηλής ανάδρασης, σχεδιασμένη με καμπύλο ρυθμιστή βάθους κοπής και κρίκο προστασίας, που εκτρέπουν τη δύναμη ανάδρασης και επιτρέπουν στο ξύλο να ανέλθει σταδιακά στο κοπτικό της αλυσίδας. Αλυσίδα χαμηλής ανάδρασης είναι η αλυσίδα που πληροί τις απαιτήσεις απόδοσης σχετικά με την ανάδραση κατά το πρότυπο ANSI B175.1–2012.
• Μη χρησιμοποιείτε κλαδευτήρι ενώ βρίσκεστε πάνω σε δέντρο, σε κινητή σκάλα, σε σκαλωσιά, ή σε οποιαδήποτε άλλη ασταθή επιφάνεια.
• Κρατάτε το εργαλείο από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το αξεσουάρ κοπής μπορεί να έρθει σε επαφή με αθέατα καλώδια. Η επαφή με καλώδιο υπό τάση θα θέσει υπό ηλεκτρική τάση και τα εκτεθειμένα μεταλλικά

μέρη του εργαλείου και θα προκαλέσει ηλεκτροπληξία στο χειριστή.

• Μην επιχειρείτε εργασίες που είναι πέρα από τις δυνατότητές σας ή την εμπειρία σας. Διαβάστε προσεκτικά και κατανοήστε πλήρως όλες τις οδηγίες στο παρόν εγχειρίδιο.
  • Πριν θέσετε σε λειτουργία το κλαδευτήρι, φροντίστε η αλυσίδα του πριονιού να μη βρίσκεται σε επαφή με οποιοδήποτε αντικείμενο.
• Μη χρησιμοποιείτε το κλαδευτήρι με το ένα χέρι! Μπορεί να προκληθεί σοβαρός τραυματισμός στο χειριστή, στους βοηθούς ή στους παρευρισκόμενους από χρήση με ένα χέρι. Το κλαδευτήρι προορίζεται αποκλειστικά για χρήση και με τα δύο χέρια.
• Διατηρείτε τις λαβές στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο.
• Μην επιτρέψετε τη συσσώρευση ακαθαρσιών, υπολειμμάτων ή πριονιδιών στο μοτέρ ή έξω από τους αεραγωγούς.
• Σταματήστε το κλαδευτήρι πριν το αφήσετε κάτω.
• Μην κόβετε κληματσίδες και/ή μικρά χαμόκλαδα.
  • Να είστε εξαιρετικά προσεκτικοί όταν κόβετε μικρούς θάμνους και δενδρύλλια γιατί τα ευλύγιστα υλικά μπορεί να πιαστούν στην αλυσίδα του πριονιού και να τιναχτούν προς το μέρος σας ή να σας κάνουν να χάσετε την ισορροπία σας.

Ονομασίες και ορολογία κλαδευτηριού

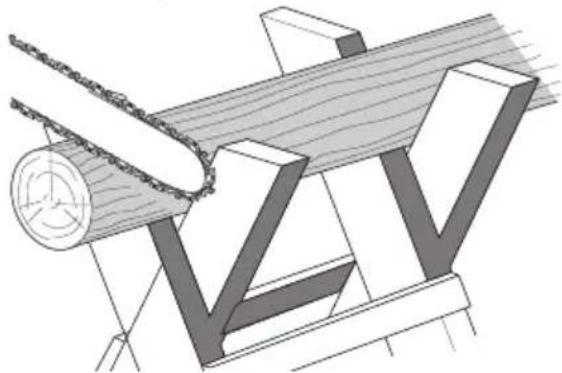

• Τεμαχισμός - Η διαδικασία εγκάρσιας κοπής ενός υλοτομημένου δέντρου ή κορμού σε τμήματα ορισμένου μήκους.
• Φρένο μοτέρ (εάν υπάρχει) - Μια διάταξη που χρησιμοποιείται για να σταματά την αλυσίδα του πριονιού όταν ελευθερώνετε τη σκανδάλη.
• Κεφαλή ισχύος κλαδευτηριού - Το κλαδευτήρι χωρίς την αλυσίδα πριονιού και τη λάμα-οδηγό.
• Οδοντωτός τροχός κίνησης ή Οδοντωτός τροχός - Το οδοντωτό εξάρτημα που κινεί την αλυοίδα του πριονιού.
• Υλοτόμηση - Η διαδικασία κοπής και ρίψης ενός δέντρου.
• Πίσω τομή υλοτόμησης - Η τελευταία τομή σε μια διαδικασία υλοτόμησης, η οποία γίνεται στην αντίθετη πλευρά του δέντρου σε σχέση με την τομή εγκοπής.
• Μπροστινή λαβή - Η λαβή υποστήριξης η οποία βρίσκεται οτο ή προς το μπροστινό μέρος του κλαδευτηριού.
• Μπροστινό προστατευτικό χεριού - Ένας δομικός φραγμός ανάμεσα στην μπροστινή λαβή του κλαδευτηριού και στη λάμα-οδηγό, που κατά κανόνα βρίσκεται κοντά στη θέση του χεριού στην μπροστινή λαβή.
• Λάμα-οδηγός - Μια συμπαγής δομή με ράγα, που υποστηρίζει και καθοδηγεί την αλυσίδα του πριονιού.
• Θήκη/κάλυμμα λάμας-οδηγού - Περίβλημα που τοποθετείται πάνω στη λάμα-οδηγό για να εμποδίζει την επαφή των δοντιών με άλλα αντικείμενα όταν δεν χρησιμοποιείται το πριόνι.
• Ανάδραση - Η κίνηση της λάμας-οδηγού προς τα πίσω ή προς τα πάνω ή και προς τις δύο κατευθύνσεις, η οποία προκύπτει όταν η αλυσίδα πριονιού κοντά στη μύτη του πάνω μέρους της λάμας-οδηγού έρθει σε επαφή με οποιοδήποτε αντικείμενο

όπως με κορμό ή κλαδί ή όταν το ξύλο κλείσει και μαγκώσει την αλυσίδα του πριονιού μέσα στην τομή.

• Ανάδραση, από μάγκωμα - Η ταχύτατη ώθηση προς τα πίων του πριονιού η οποία μπορεί να προκύψει όταν το ξύλο κλείσει και μαγκώσει την κινούμενη αλυσίδα του πριονιού μέσα στην τομή κατά μήκος του πάνω μέρους της λάμας-οδηγού.
• Ανάδραση, περιστροφική - Η ταχύτατη κίνηση του πριονιού προς τα πάνω και προς τα πίσω, που μπορεί να προκύψει αν η κινούμενη αλυσίδα του πριονιού κοντά στο πάνω μέρος του άκρου της λάμας-οδηγού έρθει σε επαφή με ένα αντικείμενο, όπως με έναν κορμό ή κλαδί.

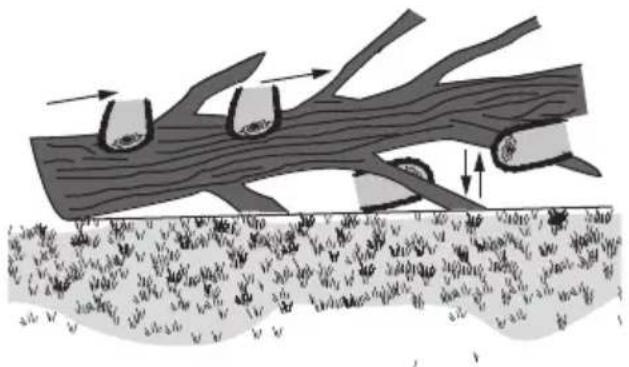

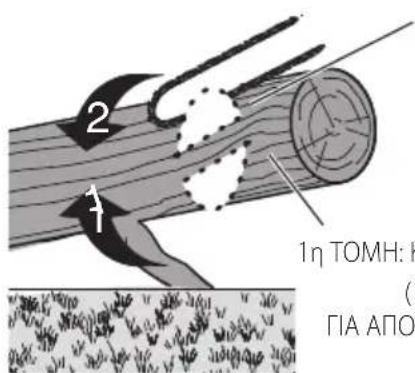

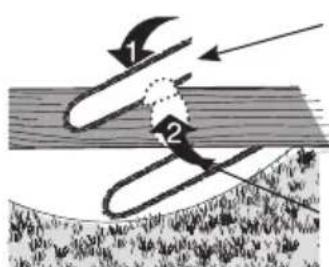

• Αποκλάδωση - Αφαίρεση των κλαδιών από υλοτομημένο δέντρο.
• Αλυσίδα χαμηλής ανάδρασης - Μια αλυσίδα που συμμορφώνεται με τις απαιτήσεις απόδοσης σχετικά με την ανάδραση κατά το πρότυπο ANSI B175.1–2012 (κατά τις δοκιμές σε αντιπροσωπευτικό δείγμα κλαδευτηριών).
• Κανονική στάση κοπής - Οι στάσεις σώματος που λαμβάνονται κατά την εκτέλεση τομών τεμαχισμού και υλοτόμησης.
• Υποτομή εγκοπής - Μια τομή εγκοπής που καθορίζει την κατεύθυνση πτώσης του δέντρου.
• Πίσω λαβή - Η λαβή υποστήριξης η οποία βρίσκεται στο ή προς το πίσω μέρος του πριονιού.
• Λάμα-οδηγός μειωμένης ανάδρασης - Μια λάμα-οδηγός που έχει αποδειχθεί ότι μειώνει σημαντικά την ανάδραση.
• Ανταλλακτική αλυσίδα πριονιού - Μια αλυσίδα που συμμορφώνεται με τις απαιτήσεις απόδοσης σχετικά με την ανάδραση κατά το πρότυπο ANSI B175.1–2012 όταν δοκιμάζεται με συγκεκριμένα κλαδευτήρια. Ενδέχεται να μην πληροί τις απαιτήσεις απόδοσης κατά ANSI όταν χρησιμοποιείται με άλλα πριόνια.
• Αλυσίδα του πριονιού - Ένας βρόχος από αλυσίδα που φέρει δόντια για την κοπή του ξύλου και κινείται από το μοτέρ ενώ υποστηρίζεται από τη λάμα-οδηγό.
• Προφυλακτήρας με νευρώσεις - Οι νευρώσεις χρηοιμοποιούνται στις εργαοίες τεμαχιομού ή υλοτόμησης για την περιστροφή του πριονιού και τη διατήρηση της θέσης του κατά την κοπή.
• Διακόπτης - Μια διάταξη που όταν χρησιμοποιείται κλείνει ή ανοίγει ένα ηλεκτρικό κύκλωμα που τροφοδοτεί το μοτέρ του κλαδευτηριού.
• Μοχλικό σύστημα διακόπτη - Ο μηχανιομός που μεταδίδει την κίνηση από μια σκανδάλη στον διακόπτη.
• Ασφάλεια διακόπτη - Ένα κινητό στοπ που αποτρέπει την αθέλητη λειτουργία του διακόπτη έως ότου γίνει χειρισμός με το χέρι.

Υπολειπόμενοι κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
- Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων.

• Κίνδυνος εγκαυμάτων επειδή τα αξεσουάρ θερμαίνονται πολύ κατά τη λειτουργία.
• Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DEWALT δεν απαιτούν καμία ρύθμιση και έχουν σχεδιαστεί για να λειτουργούν όσο το δυνατόν πιο απλά.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τάση της μπαταρίας ανταποκρίνεται στην τάση που αναγράφεται στην πινακίδα με τα δεδομένα. Επίσης, βεβαιωθείτε ότι η τάση του φορτιστή αντιστοιχεί στην τάση του ηλεκτρικού δικτύου.

Ο φορτιστής της DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN60335. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης.

Αν υποστεί ζημιά το καλώδιο ρεύματος, αυτό πρέπει να αντικατασταθεί μόνο από την DEWALT ή από εξουσιοδοτημένο οργανιομό σέρβις.

Χρήση προέκτασης

Δεν πρέπει να χρησιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρησιμοποιήστε εγκεκριμένη προέκταση, κατάλληλη για την είσοδο ρεύματος του φορτιστή σας (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1 mm², ενώ το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο φορτιστή μπαταρίας

ΦΥλάΞΤΕ άΥΤΕΣ ΤιΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιστές μπαταριών (ανατρέξτε στα Τεχνικά δεδομένα).

• Πριν χρησιμοποιήσετε το φορτιστή, διαβάστε όλες τις οδηγίες και τις επισημάνσεις προσοχής πάνω στο φορτιστή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην επιρέψετε να ειοέλθει οποιοδήποτε υγρό μέσα στο φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης πρείμασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ή μικρότερη.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Άλλοι τύποι μπαταριών μπορεί να εκραγούν προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό επρλεψη ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

ΣΗΜΕΙΩΣΗ: Υπό οριομένες συνθήκες, με το φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες επαφές φόρτισης μέσα στο φορτιστή μπορεί να

βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμός σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή • οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε το φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μλαταριών στην κοιλότητα. Αποσυνδέετε το φορτιστή από την πρίζε πριν επιχειρήσετε να τον καθαρίσετε.

• MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.
• Αυτοί οι φορτιστές δεν προορίζονται για χρήσεις άλλες από φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνφ πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην εκθέσετε το φορτιστή σε βροχή ή χιόνι.
• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε το φορτιστή. Έτσι θα μειωθεί ο κίνδυνος ζημιάς στο φις και το καλώδιο.
  • Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, να αποτελέσει αιτία παραπατήματος ή να υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.
• Μη χρησιμοποιήσετε καλώδιο επέκτασης εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στο φορτιστή και μην τοποθετείτε το φορτιστή σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε το φορτιστή μακριά από οποιαδήτα πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτο στο πάνω και στο κάτω μέρος του – περιβλήματος.
• Μη χρησιμοποιήσετε το φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά— φροντίστε να αντικατασταθούν άμεσα.
• Μη χρησιμοποιήσετε το φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.
• Μην αποσυναρμολογήσετε το φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη συναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.
• Σε περίπτωση που το καλώδιο ρεύματος έχει υποστεί ζημιά αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευα τον αντιπρόσωπό του για σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοσδήποτε κίνδυνος.
• Αποσυνδέστε το φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί

ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πακέτου μπαταριών δεν μειώνεται αυτός ο κίνδυνος.

• ΠΟΤΕ μην επιχειρήσετε να συνδέσετε 2 φορτιστές μαζί. Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για το φορτιστή οχήματος.

Φόρτιση μιας μπαταρίας (Εικ. [Fig.] B)

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των πακέτων μπαταριών ιόντων λιθίου, φορτίστε πλήρως το πακέτο μπαταριών πριν την πρώτη χρήση.

1. Συνδέστε τον φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε το πακέτο μπαταρίας.
2. Εισάγετε το πακέτο μπαταριών 16 μέσα στον φορτιστή και βεβαιωθείτε ότι το πακέτο μπαταριών έχει τερματίοει πλήρως στην κανονική του θέση μέσα στον φορτιστή. Η κόκκινη λυχνία (φόρτισης) θα αναβοσβήνει επανειλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Το αναβοσβήσιμο της ένδειξης Φόρτισης Σταδίου 1 υποδεικνύει τη διαδικασία φόρτισης που φορτίζει την μπαταρία έως το μεγαλύτερο μέρος της χωρητικότητάς της. Το αναβοσβήσιμο της ένδειξης Φόρτισης Σταδίου 2 υποδεικνύει τη διαδικασία φόρτισης της υπολειπόμενης χωρητικότητας, δηλαδή τη φόρτιση συμπλήρωσης ως την πλήρη χωρητικότητα της μπαταρίας.
4. Η ολοκλήρωση της φόρτισης για το Στάδιο 1 ή το Στάδιο 2 θα υποδεικνύεται από το ότι η λυχνία του σταδίου θα παραμένει μόνιμα αναμμένη. Το πακέτο μπαταριών είναι πλήρως φορτισμένο όταν παραμένουν μόνιμα αναμμένες και οι δύο λυχνίες φόρτισης Σταδίου 1 και Σταδίου 2, και τότε μπορείτε να το αφαιρέσετε και να το χρησιμοποιήσετε άμεσα ή να το αφήσετε τοποθετημένο μέσα στον φορτιστή.

ΣΗΜΕΙΩΣΗ: Για να αφαιρέσετε το πακέτο μπαταριών, σε ορισμένους φορτιστές πρέπει να πατήσετε το κουμπί τοτελευθέρωσης πακέτου μπαταριών 17.

^0 Ανατρέξτε στις παρακάτω ενδείξεις σχετικά με την κατάσταση φόρτισης του πακέτου μπαταρίας.

Ενδεικτικές λυχνίες

	Φόρτιση Σταδίου 1
	Φόρτιση Σταδίου 2
	Πλήρως φορτισμένη
	Καθυστέρηση θερμού/ψυχρού πακέτουμπαταρίας*

* Στη διάρκεια αυτής της διαδικασίας, η κόκκινη λυχνία θα συνεχίσει να αναβοοβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενοεικτική λυχνία. Αφού η μπαταρία φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Ο/Οι συμβατός(-οἱ) φορτιστής(-ές) δεν θα φορτίσουν μια μπαταρία που παρουσιάζει βλάβη. Ο φορτιστής υποδεικνύει ότι η μπαταρία έχει βλάβη με το να μην ανάβει ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει πρόβλημα με φορτιστή.

Αν ο φορτιστής υποδηλώνει πρόβλημα, δώστε το φορτιστή και το πακέτο μπαταριών για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

Καθυστερηση θερμου/ψυχρου πακετου μπαταριας

Αν ο φορτιστής ανιχνεύσει μπαταρία με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου μπαταρίας, αναστέλλοντας τη φόρτιση έως ότου η μπαταρία έχει φθάσει σε κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής της μπαταρίας.

ο μπαταρίας μη ανάβοντας λυχνία ή εμφανίζοντας ένα μοτίβο αναβοοβησίματος που αντιστοιχεί σε μήνυμα αντικαταστήστε το πακέτο μπαταρίας. Το πακέτο μπαταριών θα φορτίζεται σε αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και αν η μπαταρία θερμανθεί.

Ο φορτιστής DCB118 είναι εξοπλισμένος με εσωτερικό ανεμιστήρα σχεδιασμένο να ψύχει το πακέτο μπαταρίας. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να ψυχθεί το πακέτο μπαταρίας. Σε καμία περίπτωση μη χρησιμοποιήσετε το φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχισμές αερισμού. Μην επιτρέψετε την είσοδο ξένων αντικειμένων στο εσωτερικό του φορτιστή.

Ηλεκτρονικό Σύστημα Προστασίας

Τα εργαλεία XR Li-Ion (λιθίου-ιόντων) έχουν σχεδιαστεί με Ηλεκτρονικό Σύστημα Προστασίας το οποίο προστατεύει τη μπαταρία από υπερφόρτωση, υπερθέρμανση ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προστασίας. Αν συμβεί αυτό, τοποθετήστε τη μπαταρία λιθίου-ιόντων στο φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση στον τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν α στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε το φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίσω πλευρά του φορτιστή ως πρότυπο για τον καθορισμό της θέσης των βιδών στερέωσης στον τοίχο. Στερεώστε το φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψοσανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου τουλάχιστον 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιστή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγιες καθαρισμου του φορτιστη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας.

ΑС πριν τον καθαρισμό. Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτοας. Μη χρησιμοποιείτε νερό ή οποιαδήποτε καθαριστικά διαλύματα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπαταρία

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο μπαταρίας

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση.

Η μπαταρία δεν είναι πλήρως φορτιομένη όταν αφαιρείται από τη συσκευασία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιοτή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη φορτίσετε ή χρησιμοποιήσετε μπαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από το φορτιστή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.
  • Ποτέ μην αναγκάσετε το πακέτο μπαταριών να εισέλθει με τη βία στο φορτιστή. Μην τροποποιήσετε το πακέτο μπαταριών με οποιονδήποτε τρόπο για να ταιριάζει με μη συμβατό φορτιστή, γιατί το πακέτο μπαταριών μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.
  • Φορτίζετε τα πακέτα μπαταριών μόνο σε φορτιστές DEWALT.
• MHN πιτσιλίζετε ή βυθίζετε σε νερό ή άλλα υγρά.
• Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και το πακέτο μπαταρίας σε θέσεις όπου η θερμοκρασία μπορεί να πέσει κάτω από τους 4 °C (39,2 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το χειμώνα) ή να υπερβεί τους 40 °C (104 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το καλοκαίρι).
• Μην αποτεφρώσετε την μπαταρία ακόμη και εάν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί εντελώς. Σε περίπτωση πυρκαγιάς, η μπαταρία μπορεί να εκραγεί. Κατά την καύοη μπαταριών ιόντων λιθίου δημιουργούνται τοξικές αναθυμιάσεις και υλικά.
• Εάν το περιεχόμενο της μπαταρίας έρθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε με άφθονο νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Εάν η ιατρική βοήθεια είναι απαραίτητη, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μίγμα υγρών οργανικών υδρογονανθράκων και αλάτων λιθίου.
  • Τα περιεχόμενα των κυψελών μιας ανοιχτής μπαταρίας μπορούν να προκαλέσουν ερεθισμό του αναπνευστικού

συστήματος. Αναπνεύστε καθαρό αέρα. Εάν τα συμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μεσπορίας ενδέχεται να είναι εύφλεκτο εάν εκτεθεί σε σπινθήρα ή φλόγα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακέτο μπαταριών για οποιονδήποτε λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγιομένο ή έχει υποστεί ζημιά, μην εισάγετε το πακέτο στο φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χρησιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί ελαφρά ή θανατηφόρος ηλεκτροπληξία. Τα πακέτα μπαταριών που έχουν υποστεί ζημιά θα πρέπει να παραδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην απεσηκεύετε ή μεταφέρετε το πακέτο μπαταρίας με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παράδειγμα, μην τοποθετείτε το πακέτο μπαταρίας μέσα σε ποδίες, τσέπες, εργαλειοθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλπ. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλπ.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείται το εργαλείο, τολοθετείτε το με την πλευρά του σε σταθερή επιφάνεια, όπου δεν θα αποτελέσει κίνδυνο λόγω παραπατήματος ή πτώσης. Ορισμένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω οτο πακέτο μπαταριών αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μεταφορά μπαταριών μπορεί ενδεχομένως να γίνει αιτία πυρκαγιάς αν οι πόλοι της μπαταρίας έρθουν κατά λάθος σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρθουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονισμούς μεταφορών προϊόντων, όπως αυτοί καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες λιθίου-ιόντων έχουν δοκιμαστεί σύμφωνα με το τμήμα 38,3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η μεταφορά πακέτου μπαταρίας DEWALT δεν θα εμπίπτει στην ταξινόμηση ενός πλήρως ελεγχόμενου Επικίνδυνου υλικού Κλάσης 9. Γενικά, μόνο μεταφορές που περιέχουν μπαταρία λιθίου-ιόντων με ονομαστική τιμή ενέργειας μεγαλύτερη από 100 βατώρες (Wh) θα απαιτεί να γίνονται ως πλήρως ελεγχόμενα φορτία Κλάσης 9. Σε όλες τις μπαταρίες λιθίου-ιόντων, η ονομαστική τους τιμή σε βατώρες επισημαίνεται πάνω στη συσκευασία. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά τη μεταφορά δι' αέρος ξεχωριστών πακέτων μπαταριών λιθίου-ιόντων, ανεξάρτητα από την ονομαστική τιμή βατωρών. Οι μεταφορές εργαλείων που περιέχουν μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν δι' αέρος ως εξαίρεση αν η ονομαστική τιμή σε βατώρες του πακέτου μπαταρίας δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανσης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Ωστόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιθεί ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

Μεταφορα της Μπαταριας FLEXVOLT™

Η μπαταρία DEWALT FLEXVOLT® διαθέτει δύο καταστάσεις: Χρήσης και Μεταφοράς.

Κατάσταση Χρήσης: Όταν η μπαταρία FLEXVOLT™ δεν έχει τοποθετηθεί σε προϊόν ή έχει τοποθετηθεί σε προϊόν DEWALT 18V, θα λειτουργεί σαν μπαταρία 18V. Όταν η μπαταρία FLEXVOLT™ έχει τοποθετηθεί σε προϊόν 54V ή 108V (δύο μπαταριών των 54V), θα λειτουργεί σαν μπαταρία 54V.

Κατάσταση Μεταφοράς: Όταν

έχει τοποθετηθεί το καπάκι στην μπαταρία FLEXVOLT™, η μπαταρία είναι σε κατάσταση μεταφοράς. Φυλάξτε το κατάκι για την περίπτωση μεταφοράς. Όταν είναι σε κατάσταση Μεταφοράς, οι σειρές των κυψελών είναι ηλεκτρικά αποσυνδεδεμένες μέσα στο πακέτο μπαταρίας, με αποτέλεσμα να θεωρείται ως 3 μπαταρίες με χαμηλότερη ονομαστική τιμή βατωρών (Wh) αντί για 1 μπαταρία με υψηλότερη ονομαστική τιμή βατωρών. Αυτή η αυξημένη ποοότητα των 3 μπαταριών με τη μειωμένη ονομαστική τιμή βατωρών μπορεί να κάνει εφικτή την εξαίρεση του πακέτου μπαταριών από ορισμένους κανονισμούς μεταφορών που επιβάλλονται στις μπαταρίες με υψηλότερη ονομαστική τιμή βατωρών.

Για παράδειγμα, η τιμή Wh Μεταφοράς μπορεί να είναι 3 x 36 Wh, που σημαίνει 3 μπαταρίες των 36 Wh η μία. Η τιμή Wh Χρήσης Παραδειγμα σημανσης χρησης και μεταφορας στην ετικετα

μπορεί να είναι 108 Wh (υπονοείται 1 μπαταρία).

Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την

υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής, αποθηκεύετε τις μπαταρίες σε θερμοκρασία δωματίου όταν δεν τις χρησιμοποιείτε.

1. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτισμένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέπει να αποθηκεύονται τελείως εκφορτιομένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο αυτό, οι ετικέτες πάνω στο φορτιοτή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Ανατρέξτε στα Τεχνικά δεδομένα για το χρόνο φόρτισης.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε κατεστραμμένες μπαταρίες.

Να μην εκτίθεται σε νερό.

Φροντίζετε για την άμεση αντικατάσταση τυχόν ελαττωματικών καλωδίων.

Η φόρτιση να γίνεται μόνο σε θερμοκρασία από 4 °C έως 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε την μπαταρία με φιλικό προς το περιβάλλον τρόπο.

Φορτίζετε τα πακέτα μπαταριών DEWALT μόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιση πακέτων μπαταριών άλλων από τις προβλεπόμενες μπαταρίες DEWALT με χρήση φορτιστή DEWALT μπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

ΧΡΗΣΗ (χωρίς καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 108 Wh (1 μπαταρία με 108 Wh).

ΜΕΤΑΦΟΡΑ (με ενσωματωμένο καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 3 x 36 Wh (3 μπαταρίες των 36 Wh).

Τύπος μπαταρίας

Τα εξής εργαλεία λειτουργούν με πακέτο μπαταριών 18 V: DCMPS520.

Επιτρέπεται να χρησίμοποιούνται αυτά τα πακέτα μπαταριών: DCB181, DCB182, DCB183, DCB184, DCB184B, DCB187, DCB189, DCB546, DCB547, DCB548, DCBP034, DCBP034G.

Για περισσότερες πληροφορίες ανατρέξτε στα Τεχνικά χαρακτηριστικά.

Περιεχόμενα συσκευασίας

Η συσκευασία του DCMPS520 περιέχει:

1 Κλαδευτήρι τύπου πριονιού

1 Λάμα-οδηγό

1 Αλυσίδα πριονιού 20 cm

1Κάλυμμαλάμας-οδηγού

1Κλειδί

1 Πακέτο μπαταριών ιόντων λιθίου (μοντέλα C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)

2 Πακέτα μπαταριών ιόντων λιθίου (μοντέλα C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)

3 Πακέτα μπαταριών ιόντων λιθίου (μοντέλα C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1Εγχειρίδιοοδηγιών

ΣΗΜΕΙΩΣΗ: Όν συμπεριλαμβάνονται πακέτα μπαταριών, φορτιστές και θήκες μεταφοράς με μοντέλα Β. Τα μοντέλα ΝΤ δεν συμπεριλαμβάνουν πακέτα μπαταριών και φορτιστές. Τα μοντέλα Β συμπεριλαμβάνουν πακέτα μπαταριών Bluetooth®.

ΣΗΜΕΙΩΣΗ: Το σήμα και τα λογότυπα Bluetooth® είναι κατατεθέντα εμπορικά σήματα ιδιοκτησίας της Bluetooth®, SIG, Inc. και οποιαδήποτε χρήση τέτοιων σημάτων από την DEWALT είναι κατόπιν αδείας. Άλλα εμπορικά σήματα και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους.

- Ελέγξτε για ζημιές στο εργαλείο, τα εξαρτήματα ή τα αξεσουάρ του, που μπορεί να προκλήθηκαν κατά τη μεταφορά.

- Αφιερώστε χρόνο για να διαβάσετε οχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο, πριν τη χρήση του προϊόντος.

Σημάνσεις πάνω στο εργαλείο

Στο εργαλείο εμφανίζονται τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Φοράτε εξοπλισμό προστασίας ματιών, ακοής και κεφαλής.

Φοράτε γάντια.

Φοράτε κατάλληλη προστασία ποδιών.

Μην εκθέτετε το εργαλείο στη βροχή ή σε υψηλή υγρασία και μην το αφήνετε στο ύπαιθρο όταν βρέχει.

Η επαφή του άκρου της λάμας-οδηγού με οποιοδήποτε αντικείμενο πρέπει να αποφεύγεται.

Κατεύθυνοη περιοτροφής της αλυοίδας του πριονιού.

Πάντα χρησιμοποιείτε και τα δύο χέρια όταν χειρίζεστε το κλαδευτήρι τύπου πριονιού.

Απενεργοποιήστε το εργαλείο. Πριν πραγματοποιήστε στο οποιαδήποτε συντήρηση στο εργαλείο, αφαιρέστε την μλαταρία από το εργαλείο.

Εγγυημένη ηχητική ισχύς σύμφωνα με την Οδηγία 2000/14/ΕΚ.

Θέση κωδικού ημερομηνίας (Εικ. Α)

Ο κωδικός ημερομηνίας παραγωγής 24 αποτελείται από έναν 4ψήφιο αριθμό έτους ακολουθούμενο από έναν 2ψήφιο αριθμό εβδομάδας και έχει ως τελική επέκταση έναν 2ψήφιο κωδικό εργοστασίου.

Περιγραφή (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροποποιήσετε το πρικτρικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

1 Διακόπτης σκανδάλης
2 Μοχλός ασφάλισης
3 Μπροστινός προφυλακτήρας χεριού
4 Λάμα-οδηγός
5 Αλυσίδα του πριονιού
6 Προστατευτικό μύτης λάμας
7 Συγκρότημα καλύμματος αλυσίδας
8 Παξιμάδι ασφάλισης λάμας
9 Bíδα τάνυσης αλυσίδας
10 Δείκτης στάθμης λαδιού
11 Πώμα λαδιού
12 Κάλυμμα λάμας-οδηγού
13 Κλειδί
14 Πίσω λαβή
15 Μπροστινή λαβή
16 Πακέτο μπαταριών
17 Κουμπί απελευθέρωσης μπαταρίας

Προβλεπόμενη χρήση

To DCMPS520 klađeutήri túlou prionioú έχει oχεδιαστεί για κοπή κούτουρων ή κορμών διαμέτρου έως 15 cm . To klađeutήri túlou prionioú dev προορίζεται για χρήση από χειριστή ανεβασμένο πάνω σε δέντρο, σε κινητή σκάλα ή από οποιαδήποτε μη σταθερή θέση στήριξης και πρέπει πάντα να χρησιμοποιείται και με τα δύο χέρια.

NA MH χρηοιμοποιείται υπό υγρές συνθήκες, όταν επικρατούν έντονοι άνεμοι/καταιγίδες, ή όταν στον χώρο υπάρχουν εύφλεκτα υγρά ή αέρια.

NA MH χρησιμοποιείται σε συνθήκες οκοταδιού ή ομίχλης. Αυτό το εργαλείο προορίζεται για χρήση με επαρκή φωτισμό. Αυτά τα κλαδευτήρια είναι επαγγελματικά ηλεκτρικά εργαλεία.

ΜΗΝ αφήνετε παιδιά να έρχονται σε επαφή με το εργαλείο.

• Μικρά παιδιά και εξασθενημένα άτομα. Αυτή η συσκευή δεν προορίζεται για χρήση από μικρά παιδιά ή εξασθενημένα άτομα.
  • Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες οωματικές, αιοθητηριακές ή διανοητικές ικανότητες, έλλειψη εμπειρίας, γνώσεων ή δεξιοτήτων. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο φαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο σετ μπαταριών και φορτιστές της DEWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών από το εργαλείο (Εικ. Β)

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το πακέτο μπαταριών 16 είναι πλήρως φορτισμένο.

Για να εγκαταστήσετε το πακέτο μπαταριών μέσα στη λαβή του εργαλείου

1. Ευθυγραμμίστε το πακέτο μπαταριών με τις ράγες μέσα στη λαβή του εργαλείου (Εικ. Β).
2. Εισάγετε το πακέτο μπαταριών στη λαβή έως ότου το πακέτο μπαταριών εδράσει σταθερά μέσα στο εργαλείο και βεβαιωθείτε ότι ακούτε να ασφαλίζει στη θέση του.

Για να αφαιρέσετε το πακέτο μπαταριών από το εργαλείο

1. Πατήστε το κουμπί απασφάλισης μπαταρίας 17 και τραβήξτε σταθερά το πακέτο μπαταριών έξω από τη λαβή του εργαλείου.
2. Εισάγετε το πακέτο μλαταριών στον φορτιοτή όπως περιγράφεται στο τμήμα περί φορτιοτή του παρόντος εγχειριδίου.

'Ενδειξη επιπέδου φόρτισης πακέτων μπαταριών (Εικ. Β)

Ορισμένα πακέτα μπαταριών DEWALT περιλαμβάνουν μια ένδειξη επιπέδου φόρτισης που αποτελείται από τρεις πράσινες λυχνίες LED οι οποίες υποδηλώνουν το επίπεδο φόρτισης που απομένει στο πακέτο μπαταριών.

Για να ενεργοποιήσετε την ένδειξη επιπέδου φόρτισης, πατήστε και κρατήστε πατημένο το κουμπί ένδειξης επιπέδου φόρτισης 20. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο φόρτισης στην

μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, η ένδειξη επιπέδου φόρτισης δεν θα ανάβει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Η ένδειξη επιπέδου φόρτισης αποτελεί απλά μια προσεγγιστική ένδειξη του επιπέδου φόρτισης που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Εγκατάσταση της λάμας-οδηγού και της αλυσίδας του πριονιού (Εικ. Α, Β—G)

ΠΡΟΣΟΧΗ: Αιχμηρή αλυσίδα. Φοράτε πάντα τηροστατευτικά γάντια όταν πιάνετε την αλυσίδα πριονιού. Η αλυσίδα πριονιού είναι κοφτερή και μπορεί να σας κόψει χωρίς να βρίσκεται σε κίνηση.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Αιχμηρή κινούμενη αλυσίδα. Προτροπή της αθέλητης λειτουργίας, βεβαιωθείτε ότι η μπαταρία έχει αφαιρεθεί από το εργαλείο πριν πραγματοποιήσετε τις παρακάτω διαδικασίες. Σε αντίθετη περίπτωση υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού.

Αν η αλυσίδα πριονιού 5 και η λάμα-οδηγός 4 είναι ξεχωριστά συσκευασμένες στο χαρτοκιβώτιο, η αλυσίδα πρέπει να συνδεθεί στη λάμα, και μαζί πρέπει να συνδεθούν στον κορμό του εργαλείου.

1. Τοποθετήστε το πριόνι πάνω σε μια επίπεδη, σταθερή επιφάνεια.
2. Περιστρέψτε το παξιμάδι ασφάλισης λάμας 8 αριστερόστροφα με το παρεχόμενο κλειδί 13.
3. Αφαιρέστε το συγκρότημα καλύμματος αλυσίδας 7 και το παξιμάδι ασφάλισης λάμας 8.
4. Φορώντας προστατευτικά γάντια, πιάστε την αλυσίδα πριονιού 5 και περάστε τη γύρω από τη λάμα-οδηγό 4, διασφαλίζοντας ότι τα δόντια είναι στραμμένα προς τη σωστή κατεύθυνση (Εικ. G).
5. Βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει τοποθετηθεί σωστά μέσα στην αυλάκωση σε όλη την περίμετρο της λάμας-οδηγού.
6. Τοποθετήστε την αλυσίδα του πριονιού γύρω από τον οδοντωτό τροχό 22. Ταυτόχρονα, ευθυγραμμίστε τη σχισμή στη λάμα-οδηγό με τον πείρο τάνυσης αλυσίδας 19 και το μπουλόνι 18, στη βάση του εργαλείου, όπως δείχνει η Εικ. D.
7. Όταν η αλυσίδα είναι στη θέση της, κρατήστε τη λάμα ακίνητη και επανατοποθετήστε το συγκρότημα καλύμματος αλυσίδας 7. Εγκαταστήστε πρώτα το πίσω μέρος του συγκροτήματος καλύμματος οδοντωτού τροχού, περιστρέψτε το προς τα κάτω και βεβαιωθείτε ότι η οπή μπουλονιού στο κάλυμμα ευθυγραμμίζεται με το μπουλόνι 18, οτο κύριο περίβλημα.
8. Εγκαταστήστε το παξιμάδι ασφάλισης λάμας 8 και περιοτρέψτε το δεξιόστροφα με το παρεχόμενο κλειδί 13 μέχρι να σφίξει, και κατόπιν λασκάρετε το παξιμάδι κατά

μία πλήρη στροφή, ώστε να μπορεί να τεντωθεί σωστά η αλυσίδα του πριονιού.

1. Περιστρέψτε τη βίδα τάνυσης αλυσίδας 9 δεξιόστροφα για να αυξήσετε την τάνυση όπως δείχνει η Εικ. D. Βεβαιωθείτε ότι η αλυσίδα πριονιού 5 είναι σφιχτή γύρω από τη λάμα-οδηγό 4. Συσφίξτε το παξιμάδι ασφάλισης λάμας 8 μέχρι να σφίξει.

2. Ακολουθήστε τις οδηγίες στην ενότητα Ρύθμιση της τάνυσης της αλυσίδας.

Ρύθμιση της τάνυσης της αλυσίδας (Εικ. Α, Β–F)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η λανθασμένη τάνυση της αλυσίδας τοσπριονιού μπορεί να προκαλέσει έξοδό της από τη λάμα-οδηγό και να έχει ως συνέπεια σοβαρό τραυματισμό ή θάνατο.

ΣΗΜΕΙΩΣΗ: Η τάνυση της αλυσίδας του πριονιού πρέπει να ρυθμίζεται τακτικά πριν από κάθε χρήση.

1. Με το αλυσοπρίονο ακόμα πάνω σε μια σταθερή επιφάνεια, ελέγξτε την τάνυση της αλυσίδας του πριονιού 5. Η τάνυση είναι σωστή όταν η αλυσίδα πριονιού επανέρχεται αμέσως στη θέση της, αφού τραβηχτεί 3 mm (1/8") από τη λάμα-οδηγό 4 με μικρή δύναμη με το μεσαίο δάχτυλο και τον αντίχειρα όπως δείχνει η Εικ. Ε. Η αλυσίδα πριονιού στην κάτω πλευρά δεν πρέπει να κάνει "κοιλιά" σε σχέση με τη λάμα-οδηγό όπως δείχνει η Εικ. Τ.
2. Για να ρυθμίσετε την τάνυση της αλυσίδας πριονιού, λασκάρετε το παξιμάδι ασφάλισης λάμας 8.
3. Περιστρέψτε τη βίδα τάνυσης αλυσίδας 9 στο μπροστινό μέρος του περιβλήματος χρησιμοποιώντας το άκρο του κλειδιού με την ίσια μύτη κατσαβιδιού 13.
4. Ελέγξτε την τάνυση της αλυσίδας πριονιού και προσαρμόστε την εάν χρειάζεται.
5. Μην τεντώνετε υπερβολικά την αλυσίδα του πριονιού, καθώς αυτό θα προκαλέσει υπερβολική φθορά και θα μειώσει τη διάρκεια ζωής της λάμας-οδηγού της αλυσίδας και της ίδιας της αλυσίδας του πριονιού.
6. Όταν είναι σωστή η τάνυση της αλυσίδας του πριονιού, σφίξτε το παξιμάδι ασφάλισης λάμας 8 μέχρι να είναι καλά σφιγμένο. Σφίξτε το παξιμάδι ασφάλισης λάμας 8 σε ροπή 8 Nm (6 ft-lbs).
7. Μια καινούργια αλυσίδα επιμηκύνεται ελαφρά κατά τις πρώτες λίγες ώρες χρήσης. Είναι οημαντικό να ελέγχετε την τάνυση συχνά (αφού αποσυνδέσετε την μπαταρία αφαιρέστε το πακέτο μπαταριών) κατά τις δύο πρώτες ώρες της χρήσης.

Αντικατάσταση της αλυσίδας του πριονιού (Εικ. Α, Κ−G)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αιχμηρή κινούμενη αλυσίδα. Γέστοτροπή της αθέλητης λειτουργίας, βεβαιωθείτε ότι η μπαταρία έχει αφαιρεθεί από το εργαλείο πριν πραγματοποιήσετε τις παρακάτω διαδικασίες. Σε αντίθετη περίπτωση υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού.

ΠΡΟΣΟΧΗ: Αιχμηρή αλυσίδα. Φοράτε πάντα προστατευτικά γάντια όταν πιάνετε την αλυσίδα του πριονιού. Η αλυσίδα του πριονιού είναι κοφτερή και μπορεί να οας κόψει χωρίς να βρίοκεται σε κίνηση.

ΠΡΟΣΟΧΗ: Η ταχύτητα της αλυσίδας του προϊόντος είναι 8,6 m/s. Χρησιμοποιείτε μόνο αλυσίδες ονομαστικής ταχύτητας άνω των 8,6 m/s.

1. Τοποθετήστε το πριόνι πάνω σε μια επίπεδη, σταθερή επιφάνεια.
2. Αφαιρέστε το συγκρότημα καλύμματος αλυσίδας 7 όπως περιγράφεται στην ενότητα Εγκατάσταση της λάμας-οδηγού και της αλυσίδας του πριονιού.
3. Για να αφαιρέσετε την αλυοίδα του πριονιού 5, περιοτρέψτε τη βίδα τάνυσης αλυοίδας 9 στο μπροοτινό μέρος του περιβλήματος χρηοιμοποιώντας το άκρο του κλειδιού με ίσια μύτη κατοαβιδιού. Η αριοτερόστροφη περιοτροφή της βίδας επιτρέπει στη λάμα-οδηγό 4 να υποχωρήσει και μειώνει την τάνυση στην αλυοίδα έτοι ώτε αυτή να μπορεί να αφαιρεθεί.
4. Φορώντας προστατευτικά γάντια, πιάστε την αλυσίδα του πριονιού και ανυψώστε την αλυσίδα του πριονιού έξω από την αυλάκωση στη λάμα-οδηγό.
5. Βεβαιωθείτε ότι η λάμα-οδηγός έχει εγκατασταθεί με το προστατευτικό μύτης λάμας 6 τοποθετημένο όπως δείχνει η Εικ. Ε.
6. Τοποθετήστε την καινούργια αλυσίδα μέσα στην αυλάκωση της λάμας-οδηγού και βεβαιωθείτε ότι τα δόντια του πριονιού είναι στραμμένα στη σωστή κατεύθυνση ώστε ταιριάζει το βέλος και το γραφικό αλυσίδας πριονιού στο συγκρότημα καλύμματος αλυσίδας 7 όπως δείχνει η Εικ. G.
7. Ακολουθήστε τις οδηγίες για την Εγκατάσταση της λάμας-οδηγού και της αλυσίδας πριονιού.

Ανταλλακτική αλυσίδα και λάμα διατίθενται στο πλησιέστερο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις.

Για το DCMPS520 απαιτείται ανταλλακτική αλυσίδα 8" (203 mm) DT20693. Ανταλλακτική λάμα 8" (203 mm) DT20694.

Λίπανση με λάδι της αλυσίδας του πριονιού και της λάμας-οδηγού (Εικ. Α)

Αυτόματο σύστημα λίπανσης με λάδι

Αυτό το κλαδευτήρι είναι εξοπλιομένο με αυτόματο υύστημα λίπανοης με λάδι που διατηρεί την αλυσίδα του πριονιού και τη λάμα-οδηγό διαρκώς λιπασμένες.

1. Ο δείκτης στάθμης λαδιού 10 δείχνει τη στάθμη του λαδιού στο κλαδευτήρι. Αν το δοχείο του λαδιού είναι γεμάτο μόνο κατά το ένα τέταρτο ή λιγότερο, αφαιρέστε την μπαταρία από το κλαδευτήρι και γεμίστε πάλι το δοχείο λαδιού με τον σωστό τύπο λαδιού.
2. Πάντα αδειάζετε το ρεζερβουάρ λαδιού όταν τελειώνετε τις εργασίες κοπής.
3. Πάντα αδειάζετε το ρεζερβουάρ λαδιού πριν φυλάξετε ή αποθηκεύσετε αυτή τη μονάδα.

ΣΗΜΕΙΩΣΗ: Μη χρησιμοποιήσετε αυτό το κλαδευτήρι χωρίς λάδι.

ΣΗΜΕΙΩΣΗ: Πάντα χρησιμοποιείτε υψηλής ποιότητας, βιοδιασπώμενο λάδι λίπανσης λάμας και αλυσίδας πριονιού, για να επιτυγχάνετε τη σωστή λίπανση αλυσίδας και λάμας. Κατά το κλάδεμα δέντρων, συνιστάται φυτικής βάσης λάδι λίπανσης λάμας και αλυσίδας πριονιού, επειδή τα ορυκτέλαια μπορεί να βλάψουν τα δένδρα. Ποτέ μη χρησιμοποιείτε ακάθαρτο, χρησιμοποιημένο ή μολυσμένο λάδι. Αν το κάνετε, μπορεί να προκληθεί ζημιά στο εργαλείο.

Γέμισμα του ρεζερβουάρ λαδιού

1. Ξεβιδώστε αριστερόστροφα και κατόπιν αφαιρέστε το πώμα λαδιού 11. Γεμίστε το δοχείο με το συνιστώμενο λάδι λάμας και αλυσίδας έως ότου η στάθμη του λαδιού έχει φθάσει στο πάνω μέρος του δείκτη στάθμης λαδιού 10.
2. Επανατοποθετήστε το πώμα λαδιού και οφίξτε το δεξιόστροφα.
3. Περιοδικά απενεργοποιείτε το κλαδευτήρι και ελέγχετε τον δείκτη στάθμης λαδιού για να διασφαλίζετε ότι λιπαίνονται σωστά η λάμα και η αλυοίδα.

Κάλυμμα λάμας-οδηγού και φύλαξη κλειδιού (Εικ. Α, Η–J)

Το κάλυμμα λάμας-οδηγού 12 έχει δύο λειτουργίες, να καλύπτει τη λάμα-οδηγό 4 όταν δεν χρησιμοποιείται το εργαλείο και να φυλάσσει το κλειδί 13.

Κάλυμμα λάμας-οδηγού

1. Για να ανοίξετε το κάλυμμα λάμας-οδηγού 12, ανασηκώστε την ασφάλιση 25 και τραβήξτε τα δύο μέρη του για να τα αποσυνδέσετε.
2. Εφαρμόστε το κάλυμμα λάμας-οδηγού 12 πάνω στη λάμα-οδηγό 4 όπως δείχνει η Εικ. Α, Η–J. Βεβαιωθείτε ότι ο πείρος συγκράτησης 29 στο κάλυμμα λάμας-οδηγού 12 ευθυγραμμίζεται με την οπή συγκράτησης 30 πάνω στη λάμα-οδηγό 4.
3. Για να κλείσετε το κάλυμμα λάμας-οδηγού 12, κλείστε τα δύο μισά και βεβαιωθείτε ότι η ασφάλιση 25 έχει ασφαλίσει στην εσοχή 26.

Κλειδί

1. Ανοίξτε το κάλυμμα λάμας-οδηγού 12 για να αποκτήσετε πρόσβαση οτο κλειδί 13.
2. Αφαιρέστε το κλειδί 13 ανυψώνοντας το άκρο κλειδιού και απομακρύνοντάς το από το κάλυμμα λάμας-οδηγού.
3. Φυλάσσετε το κλειδί μέσα στο κάλυμμα λάμας-οδηγού όταν δεν το χρειάζεστε. Πρώτα εγκαταστήστε το άκρο κατσαβιδιού με ίσια μύτη του κλειδιού μέσα στην εσοχή συγκράτησης 27 και κατόπιν πιέστε προς τα κάτω το άκρο κλειδιού μέχρι τα κλιπ συγκράτησης 28 ασφαλίσουν το κλειδί 13 σταθερά στη θέση του.

Προστατευτικό μύτης λάμας (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε το κασευτήρι χωρίς το προστατευτικό μύτης λάμας σωστά εγκατεστημένο στη λάμα-οδηγό για την αποστροφή περιστροφικής ανάδρασης.

Το προστατευτικό μύτης λάμας 6 μειώνει την πιθανότητα να έρθει η αλυσίδα του πριονιού 5 σε επαφή με αντικείμενο στο άκρο της λάμας-οδηγού 4. Κάτι τέτοιο μπορεί να προκαλέσει ανάδραση της λάμας και της αλυσίδας πριονιού με απότομη κίνηση προς τον χειριστή. Πέραν της μείωσης της πιθανότητας ανάδρασης, το προστατευτικό μύτης λάμας 6 θα μειώσει την πιθανότητα να έρθει η αλυσίδα σε επαφή με το έδαφος.

Μεταφορά του κλαδευτηριού (Εικ. Α, Ι)

- Πάντα απενεργοποιείτε τη μονάδα, αφαιρείτε την μπαταρία και καλύπτετε τη λάμα-οδηγό, 4 με το κάλυμμα λάμας-οδηγού 12 όταν μεταφέρετε το κλαδευτήρι.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σφρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Σωστή τοποθέτηση των χεριών (Εικ. Α, Κ)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τησεφατισμού, ΠΑΝΤΑ χρησιμοποιείτε τη σωστή θέση των χεριών όπως δείχνει η εικόνα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραφατισμού, ΠΑΝΤΑ κρατάτε σταθερά το εργαλείο σε αναμονή απότομης αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται το αριστερό χέρι στην μπροστινή λαβή 15, κάτω από το προστατευτικό μπροστινού χεριού 3, με το δεξιό χέρι στην πίσω λαβή 14.

ΣΗΜΕΙΩΣΗ: ΜΗΝ κρατάτε το πριόνι από το προστατευτικό μπροστινού χεριού 3.

Χρήση του κλαδευτηριού (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε όλες τις οδηγίες. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή οσβαρό τραυματιομό ατόμων.

• Προφυλακτήρας από την ανάδραση που θα μπορούσε να προκαλέσει σοβαρότατο τραυματισμό ή θάνατο. Ανατρέξτε στις Σημαντικές οδηγίες ασφαλείας Αιτίες ανάδρασης και αποτροπή της από τον χειριστή, για να αποφύγετε τον κίνδυνο ανάδρασης.
• Μην τεντώνεστε υπερβολικά. Μην κόβετε πάνω από το ύψος του στήθους. Βεβαιωθείτε ότι στηρίζεστε σταθερά στα πόδια σας. Διατηρείτε τα πόδια σας ελαφρά ανοικτά. Μοιράζετε το βάρος σας ομοιόμορφα και στα δύο πόδια.
• Χρησιμοποιήστε σταθερή λαβή με το αριστερό σας χέρι στην μπροστινή λαβή 15 και το δεξιό σας χέρι

στην πίσω λαβή 14 έτοι ώστε το σώμα σας να είναι αριστερά της λάμας-οδηγού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κρατάτε το κλαδευτήρι από το προστατευτικό μπροστινού χεριού. Διατηρείτε τον αγκώνα του αριστερού χεριού "κλειδωμένο" ώστε το αριστερό χέρι να είναι τεντωμένο για να μπορεί να αντισταθεί σε τυχόν ανάδραση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην χρησιμοποιήσετε τρόπο κρατήματος όπου τα χέρια διασταυρώνονται (αριστερό χέρι στην πίσω λαβή και δεξιό χέρι στην μπροστινή λαβή).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην αφήνετε κανένα μέρος του σωρατός σας να είναι σε ευθεία με τη λάμα-οδηγό όταν χρησιμοποιείτε το κλαδευτήρι.

• Ποτέ μη χρησιμοποιείτε το κλαδευτήρι ανεβασμένοι οτο δέντρο, σε οποιαδήποτε άβολη θέση ή πάνω σε κινητή σκάλα ή άλλη μη σταθερή επιφάνεια. Μπορεί να χάσετε τον έλεγχο του κλαδευτηριού με αποτέλεσμα βαρύ τραυματισμό.
• Διατηρείτε το κλαδευτήρι σε λειτουργία με πλήρη ταχύτητα σε όλη τη διάρκεια της κοπής.
• Αφήνετε την αλυσίδα να κόβει για λογαριασμό σας. Πρέπει να ασκείτε μόνο ελαφρά πίεση. Μην πιέζετε το κλαδευτήρι στο τέλος της κοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν δεν χρησιμοποιείται έχετε εφλλεγμένο το φρένο αλυσίδας (αν υπάρχει στον εξοπλισμό), τη μονάδα απενεργοποιημένη και αφαιρέστε το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε το κλασευτήρι χωρίς το προστατευτικό μύτης λάμας σωστά εγκατεστημένο στη λάμα-οδηγό για την αποστροφή περιστροφικής ανάδρασης.

Διακόπτης ON/OFF (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε ναδαφαλίσετε ένα διακόπτη στη θέση ΟΝ (ενεργοποιημένο).

Πάντα να βεβαιώνεστε για καλή στήριξη στα πόδια σας και κρατάτε το κλαδευτήρι σταθερά και με τα δύο χέρια, με τον αντίχειρα και τα δάκτυλα να περιβάλλουν και τις δύο λαβές.

1. Για να ενεργοποιήσετε τη μονάδα, πιέστε τον μοχλό ασφάλισης 2, που φαίνεται στην Εικ. Α και πιέστε τον διακόπτη σκανδάλης 1. Μόλις ενεργοποιηθεί η μονάδα, μπορείτε να ελευθερώσετε το μοχλό ασφάλισης σε απενεργοποιημένη κατάσταση.
2. Για να συνεχίσει να λειτουργεί η μονάδα, πρέπει να συνεχίσετε να πιέζετε τον διακόπτη σκανδάλης 1.
3. Για να απενεργοποιήσετε τη μονάδα, ελευθερώστε τον διακόπτη οκανδάλης 1.

ΣΗΜΕΙΩΣΗ: Αν ασκήσετε υπερβολική δύναμη ενώ πραγματοποιείτε μια κοπή, το κλαδευτήρι θα απενεργοποιηθεί. Για να θέσετε πάλι σε λειτουργία το κλαδευτήρι, πρέπει να ελευθερώσετε πρώτα το μοχλό ασφάλισης 2 και τον διακόπτη οκανδάλης 1. Ξεκινήστε πάλι την κοπή, αυτή τη φορά αοκώντας μικρότερη δύναμη. Αφήστε το κλαδευτήρι να κόβει με το δικό του ρυθμό.

Κοινές τεχνικές κοπής

Αποκλάδωση

Αφαίρεση των κλαδιών από υλοτομημένο δέντρο. Κατά την αποκλάδωση, αφήστε τα μεγαλύτερα, κατώτερα κλαδιά, ώστε να στηρίζουν τον κορμό σε απόσταση από το έδαφος. Αφαιρείτε τα μικρά κλαδιά με μια ενέργεια κοπής. Τα τεντωμένα κλαδιά πρέπει να κόβονται από το κάτω μέρος του κλαδιού προς το επάνω μέρος για να αποτραπεί ή εμπλοκή του κλαδευτηριού, όπως φαίνεται παρακάτω. Κόψτε τα κλαδιά από την αντίθετη πλευρά, κρατώντας το στέλεχος του δένδρου ανάμεσα σε εσάς και το κλαδευτήρι. Ποτέ μην εκτελείτε κοπές με το κλαδευτήρι ανάμεσα στα πόδια οας και μην τοποθετείτε τα πόδια οας εκατέρωθεν του κλαδιού που πρόκειται να κόψετε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστάται οι άπειροι χρήστες να εξωμηθούν στην κοπή με ξύλο που είναι στηριγμένο σε καβαλέτο κλαδευτηριού.

Η κοπή ενός υλοτομημένου δέντρου ή κορμού σε τμήματα ορισμένου μήκους. Ο τρόπος κοπής εξαρτάται από τον τρόπο στήριξης του κορμού. Να χρησιμοποιείτε καβαλέτο όποτε είναι δυνατόν, όπως φαίνεται παρακάτω.

1. Πάντα να ξεκινάτε μια τομή με την αλυσίδα του κλαδευτηριού να κινείται με πλήρη ταχύτητα.
2. Τοποθετήστε τον προφυλακτήρα με νευρώσεις 21 του κλαδευτηριού πίσω από την περιοχή της αρχικής τομής, όπως φαίνεται παρακάτω.
3. Ενεργοποιήστε το κλαδευτήρι και κατόπιν περιστρέψτε την αλυσίδα και τη λάμα του κλαδευτηριού προς τα κάτω ώστε να εισέλθουν στο δέντρο, χρησιμοποιώντας τον προφυλακτήρα με νευρώσεις ως σημείο άρθρωσης.

4. Αφού το κλαδευτήρι φθάσει σε γωνία 45 °, οριζοντιώστε πάλι το κλαδευτήρι και επαναλάβετε τα βήματα έως ότου ολοκληρωθεί η κοπή.

5. Όταν το δέντρο υποστηρίζεται σε όλο το μήκος του, πραγματοποιήστε μια τομή από το πάνω μέρος (άνω τομή τεμαχισμού), αλλά αποφύγετε την επαφή της αλυσίδας με το έδαφος, γιατί έτσι το κλαδευτήρι σας θα στομώσει γρήγορα.

21 ΚΟΦΤΕ ΑΠΟ ΠΑΝΩ ΤΟΜΗ ΤΕΜΑΧΙΣΙ ΓΙΑ ΑΠΟΦΥΓΗ ΕΠ ΑΛΥΣΙΔΑΣ ΜΕ ΕΔ

ΚΟΨΤΕ ΑΠΟ ΠΑΝΩ (ΑΝΩ ΤΟΜΗ ΤΕΜΑΧΙΣΜΟΥ) ΓΙΑ ΑΠΟΦΥΓΗ ΕΠΑΦΗΣ ΑΛΥΣΙΔΑΣ ΜΕ ΕΔΑΦΟΣ

- Όταν υποστηρίζεται στο ένα άκρο, πρώτα κόψτε 1/3 της διαμέτρου από την κάτω πλευρά (κάτω τομή τεμαχιομού). Κατόπιν πραγματοποιήστε την τελική τομή με άνω τομή τεμαχιομού μέχρι να ουναντήσετε την πρώτη τομή, όπως φαίνεται παρακάτω.

1η TOMH: H (ΓΙΑ ΑΠΟ)

2η TOMH: KATΩ TOMH TEMAXΙΣΜΟΥ (2/3 ΔΙΑΜΕΤΡΟΥ) ΕΩΣ ΣΥΝΑΝΤΗΣΗ ΜΕ 1η TOMH (ΓΙΑ ΑΠΟΦΥΓΗ ΜΑΓΚΩΜΑΤΟΣ)

1η TOMH: KATΩ TOMH TEMAXIΣMOY

(1/3 ΔΙΑΜΕΤΡΟΥ) ΓΙΑ ΑΠΟΦΥΓΗ ΣΧΙΣΙΜΑΤΟΣ ΤΟΥ ΞΥΛΟΥ

- Όταν στηρίζεται στα δύο άκρα. Πρώτα κόψτε 1/3 από πάνω προς τα κάτω, άνω τομή τεμαχισμού. Κατόπιν πραγματοποιήστε την τελική τομή με κάτω τομή τεμαχισμού κατά τα 2/3 μέχρι να συναντήσετε την πρώτη τομή, όπως φαίνεται παρακάτω.

1η TOMH: ANΩ TOMH TEMAXIΣMOY (1/3 ΔIAMETPOY) ΓΙΑ ΑΠΟΦΥΓΗ ΣΧΙΣΙΜΑΤΟΣ ΤΟΥ ΞΥΛΟΥ

2η TOMH: KATΩ TOMH TEMAXIΣMOY (2/3 ΔIAMETPOY) ΕΩΣ ΣΥΝΑΝΤΗΣΗ ΜΕ 1η TOMH (ΓΙΑ ΑΠΟΦΥΓΗ ΜΑΓΚΩΜΑΤΟΣ)

• Όταν βρίσκεστε σε έδαφος με κλίοη, πάντα να στέκεται στην πλευρά του κορμού που είναι προς την ανηφόρα. Όταν ολοκληρώνετε μια "διαμπερή κοπή", για να διατηρήσετε πλήρως τον έλεγχο, μειώστε την πίεση κοπής κοντά στο άκρο της κοπής χωρίς να χαλαρώσετε το κράτημά σας στις λαβές του κλαδευτηριού. Μην αφήσετε την αλυσίδα να έρθει σε επαφή με το έδαφος. Μετά την ολοκλήρωση της κοπής, περιμένετε να σταματήσει τελείως η αλυσίδα του κλαδευτηριού πριν μετακινήσετε το κλαδευτήρι. Πάντα να σταματάτε το μοτέρ πριν μετακινηθείτε από τομή σε τομή.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαριομό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κηζενο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανοη

Ανατρέξτε οτο τμήμα Αυτόματο σύστημα λίπανσης με λάδι που περιέχεται οτην ενότητα Λίπανση με λάδι της αλυσίδας του πριονιού και της λάμας-οδηγού.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ηλεκτροπληξία και μηχανικός και νος. Αποσυνδέστε την ηλεκτρική συσκευή από την πηγή ρεύματος πριν τον καθαρισμό της συσκευής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να εξασφαλίσετε την ασφαλή και αποσετική λειτουργία της ηλεκτρικής συσκευής, πάντα διατηρείτε τη συσκευή και τα ανοίγματα αερισμού της σε καθαρή κατάσταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε διαλύτες ήνα σκληρά χημικά για τον καθαριομό μη μεταλλικών εξαρτημάτων του εργαλείου. Αυτά τα χημικά μπορεί να εξασθενήσουν τα υλικά που χρησιμοποιούνται σε αυτά τα εξαρτήματα. Χρησιμοποιείτε ένα πανί που έχετε υγράνει μόνο με νερό και ήπιο απορρυπαντικό. Ποτέ μην αφήσετε οποιοδήποτε υγρό να ειοέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπορείτε να καθαρίζετε τα ανοίγματα αερισμού με μια στεγνή και μαλακή μη μεταλλική βούρτσα και/ή μια κατάλληλη ηλεκτρική συσκευή καθαρισμού με αναρρόφηση. Μη χρησιμοποιείτε νερό ή οποιοδήποτε καθαριστικό διάλυμα. Φοράτε εγκεκριμένη προσταοία ματιών και μια εγκεκριμένη μάσκα κατά της σκόνης.

Αλυσίδα πριονιού και λάμα-οδηγός

Κάθε λίγες ώρες χρήσης, αφαιρείτε το συγκρότημα καλύμματος αλυοίδας, τη λάμα-οδηγό και την αλυοίδα του πριονιού και καθαρίζετέ τα οχολαστικά με μια μαλακή βούρτσα. Βεβαιωθείτε ότι η οπή λίπανοης στη λάμα είναι καθαρή από υπολείμματα.

Κάλυμμα συναρμολόγησης γραναζιού και αλυσίδας (Εικ. Α, Κ–G)

ΠΡΟΣΟΧΗ: Αιχμηρή αλυοίδα. Φοράτε πάντα προστατευτικά γάντια όταν πιάνετε την αλυοίδα του πριονιού. Η αλυοίδα του πριονιού είναι κοφτερή και μπορεί να σας κόψει χωρίς να βρίσκεται σε κίνηση.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Αιχμηρή κινούμενη αλυσίδα. Για να επότραπεί η ακούσια λειτουργία, βεβαιωθείτε ότι η

μπαταρία έχει αφαιρεθεί από το εργαλείο το εργαλείο έχει αποσυνδεθεί από το ρεύμα πριν πραγματοποιήσετε τις παρακάτω διαδικασίες. Σε αντίθετη περίπτωση υπάρχει κίνδυνος πρόκλησης οοβαρού τραυματισμού.

1. Τοποθετήστε το πριόνι πάνω σε μια επίπεδη, σταθερή επιφάνεια.
2. Αφαιρέστε το συγκρότημα καλύμματος αλυσίδας 7 όπως περιγράφεται στην ενότητα Εγκατάσταση της λάμας-οδηγού και της αλυσίδας του πριονιού.
3. Φορώντας προστατευτικά γάντια, χρηοιμοποιήστε μια καθαρή, μαλακή βούρτοα για να απομακρύνετε τυχόν πριονίδια, ξυλαράκια, κληματοίδες ή άλλα υπολείμματα που μπορεί να έχουν συλλεχθεί μέσα στο συγκρότημα καλύμματος αλυσίδας 7 και γύρω από την αλυσίδα πριονιού 5 ή τον οδοντωτό τροχό 22.
4. Περιοτρέψτε τη βίδα τάνυσης της αλυσίδας 9, χρησιμοποιώντας τη μύτη ίσιου κατοαβιδιού του κλειδιού 13. Η αριοτερόστροφη περιοτροφή της βίδας επιτρέπει στη λάμα-οδηγό 4 να υποχωρήσει και μειώνει την τάνυση στην αλυσίδα έτσι ώστε αυτή να μπορεί να αφαιρεθεί.
5. Φορώντας προστατευτικά γάντια, πιάστε την αλυσίδα του πριονιού και τη λάμα-οδηγό και ανυψώστε τα για να τα απομακρύνετε από το εργαλείο.
6. Φορώντας προστατευτικά γάντια, χρηοιμοποιήστε μια καθαρή, μαλακή βούρτσα για να απομακρύνετε τυχόν πριονίδια ή άλλα υπολείμματα που μπορεί να έχουν συλλεχθεί πάνω στη λάμα-οδηγό 4 και γύρω από την αλυσίδα του πριονιού 5.
7. Εγκαταστήστε την αλυσίδα, τη λάμα-οδηγό και το συγκρότημα καλύμματος αλυσίδας 7 όπως περιγράφεται στις ενότητες Εγκατάσταση της λάμας-οδηγού και της αλυσίδας του πριονιού, Αντικατάσταση της αλυσίδας του πριονιού και προσαρμόστε σωστά την τάνυση της αλυσίδας πριν τη χρήση, όπως περιγράφεται στην ενότητα Ρύθμιση της τάνυσης αλυσίδας.

Προαιρετικά αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ, εκτός αυτών ποσ προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το εργαλείο θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με αυτό το προϊόν πρέπει να χρησιμοποιούνται μόνο αξεσουάρ που συνιστά η DEWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ, συμβουλευτείτε το τοπικό σας κατάστημα.

Ακόνισμα της αλυσίδας του πριονιού (Εικ. L−N)

ΠΡΟΣΟΧΗ: Αιχμηρή αλυσίδα. Φοράτε πάντα τηράτευτικά γάντια όταν πιάνετε την αλυσίδα. Η αλυσίδα είναι αιχμηρή και μπορεί να σας κόψει και χωρίς να κινείται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αιχμηρή κινούμενη αλυσίδα. Προτοτροπή της αθέλητης λειτουργίας, βεβαιωθείτε

ότι η μπαταρία έχει αφαιρεθεί από το εργαλείο πριν πραγματοποιήσετε τις παρακάτω διαδικασίες. Σε αντίθετη περίπτωση υπάρχει κίνδυνος πρόκλησης οοβαρού τραυματιομού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη λιμάρετε υπερβολικά τα δόντια και τρισμού της αλυσίδας, αυτό θα αυξήσει τον κίνδυνο ανάδρασης. Αν η αλυσίδα έχει τροχιστεί περισσότερες από τέσσερις φορές, αντικαταστήστε την.

Κάθε φορά που τροχίζεται η αλυσίδα, χάνει μέρος των ιδιοτήτων χαμηλής ανάδρασης που έχει, και επομένως πρέπει να αυξάνετε την προσοχή σας.

Συνιοτάται να μην ακονίζετε μια αλυοίδα πριονιού περισσότερες από τέσσερις φορές.

ΣΗΜΕΙΩΣΗ: Τα κοπτικά της αλυσίδας θα στομώσουν αμέσως αν έρθουν σε επαφή με το έδαφος/χώμα ή ένα καρφί κατά τη διάρκεια της κοπής.

Για να έχετε την καλύτερη δυνατή απόδοση του κλαδευτηριού, είναι σημαντικό να διατηρείτε καλά ακονισμένα τα δόντια της αλυσίδας του πριονιού. Ακολουθείτε τις παρακάτω χρήσιμες συμβουλές για το σωστό ακόνισμα της αλυσίδας του πριονιού:

1. Για τα καλύτερα αποτελέσματα, για να ακονίσετε την αλυσίδα του πριονιού χρησιμοποιείτε μια λίμα των 11/64" (4,5 mm) και ένα εξάρτημα συγκράτησης της λίμας ή έναν οδηγό λίμας. Έτσι θα εξασφαλίσετε ότι θα έχετε πάντα τις οωστές γωνίες ακονίσματος.
2. Τοποθετήστε το εξάρτημα συγκράτησης λίμας επίπεδα πάνω στην πάνω πλάκα και στο ρυθμιστή βάθους κοπής του κοπτικού της αλυσίδας.
3. Διατηρήστε τη σωστή γραμμή γωνίας λιμαρίσματος 30° για την πάνω πλάκα 23 στον οδηγό λίμας που είναι παράλληλος με την αλυσίδα (λίμα σε γωνία 60° από την αλυσίδα όπως φαίνεται από το πλάι) όπως δείχνει η Εικ. L.
4. Ακονίστε πρώτα τα κοπτικά στη μία πλευρά της αλυσίδας. Λιμάρετε από την εσωτερική πλευρά κάθε κοπτικού αλυσίδας προς την εξωτερική. Κατόπιν γυρίστε το πριόνι σας από την άλλη πλευρά και επαναλάβετε τις διαδικασίες (2, 3, 4) για τα κοπτικά στην άλλη πλευρά της αλυσίδας.
   ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε μια επίπεδη λίμα για να λιμάρετε τα πάνω τμήματα των δοντιών καθαρισμού (το τμήμα του κρίκου της αλυσίδας που βρίσκεται μπροστά από το κοπτικό) έτοι ώστε να βρίσκονται περίπου 0,025" (0,635 mm) κάτω από τα άκρα των κοπτικών αλυσίδας, όπως δείχνει η Εικόνα Μ.
5. Διατηρείτε όλα τα μήκη κοπτικών ίσα, όπως δείχνει η Εικ. Ν.
6. Αν υπάρχει ζημιά στην επιφάνεια χρωμίου των πάνω πλακών ή των πλευρικών πλακών, λιμάρετε και αφαιρέστε αυτή τη ζημιά.

ΠΡΟΣΟΧΗ: Μετά το λιμάρισμα, το κοπτικό της αλυσίδας δα είναι αιχμηρό, να είστε εξαιρετικά προσεκτικοί κατά τη διαδικασία αυτή.

Προστασία του περιβάλλοντος

Εχωριστή περισυλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κανονικά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες είναι διαθέσιμες στο www.2helpU.com.

Επαναφορτιζόμενο πακέτο μπαταριών

Αυτό το πακέτο μπαταριών μακράς διάρκειας ζωής πρέπει να επαναφορτίζεται όταν δεν είναι σε θέση να παράγει επαρκή ιοχύ σε εργασίες που γινόντουσαν εύκολα πιο πριν. Στο τέλος της ωφέλιμης ζωής του προϊόντος, απορρίψτε το λαμβάνοντας κατάλληλα μέτρα προστασίας του περιβάλλοντός μας:

• Εξαντλήστε το πακέτο μπαταριών με λειτουργία του εργαλείου και κατόπιν αφαιρέστε το από το εργαλείο.
  • Τα στοιχεία μπαταριών ιόντων λιθίου είναι ανακυκλώσιμα. Παραδώστε τα στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα συλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με σωστό τρόπο.

Belgique etLuxembourg België en Luxemburg	D:LWALT - Belgium BVBALgide Walschaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	D:E:WALT (Stanley Black&Decker AS)Roskildevej 222620 Alberslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland D:E:WALT	Richard-Klinger-Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	D:E:WALT (Ελλάς) A.E.EŚPA-ΓΡΑΘΕΙΑ : Στράβυνος 7& A.Βουλαγμένης, Γιαφόδα 166 74, ΑθήναSERVICE : Ημρος Τόπος 2 (Χανι Αδάμ) — 193 00 Αστρόπυργος	Tης: 00302108981616Φας: 00302108983570	[e-mail]
España	D:L:WALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 LI Prat de Llobregat. (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	D:E:WALT (Stanley Black & Decker France SAS)62 Chemin de la Bruyère69570 Dardilly, France	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	D:E:WALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland D:E:WALT	Building 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia D:E:WALT	via Energypark 620871 Vimercate (MB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands D:E:WALT	Netherlands BVPostbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge D:E:WALT	Postboks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich D:E:WALT	Werkzeug Vertriebsges m.b.HÖberlaacrstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	D:E:WALTEd. D Dinis, Quina da FonteRua dos Malhoes 2 2A 2o Esq.Qeiras e S. Juliao da Barra, paço de Arcos e Caxias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	D:E:WALTPL4700521 Helsinki, Suorni	Puh: 010 400 4333Faks: 0800 411 340	[e-mail]
Sverige	D:E:WALTBOX 9443122 MölndalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Ticareet Bakanlığı tebligjince kullanım ömrü 7 yıldır.Stanley Black & Decker Turkey Alet Üretim San. Tic. Ltd.Şti.AND Kozyatağı – İçerenköy Mah. Unmut Sok. AND Orís Stí. No: 10-12 / 82-83-84Ataşehir/Istanbul, Türkiye	Tel: [phone]Faks: [phone]	[e-mail]
United Kingdom	D:E:WALT, 270 Bath Road;Slough, Berks SL1 4DX	Tel: [phone]Fax: [phone]	[e-mail]
Australia / New Zealand	D:E:WALT810 Whitehorse Road Box HillVIC 3128 Australia	Tel: Aust 1800 654 155Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	D:E:WALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
