BRUGSANVISNING DCMPS520 DEWALT

Dansk (oversat fra original brugsvejledning) 4

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		DCMPS520
Spænding V	DC	18
Type 1
Batteritype Li-ion
Sværdlængde cm 20
Maksimal kædehastighed (ubelastet) m/s 8,6
Maksimal savelængde cm 15
Oliekapacitet ml 55
Vægt (uden batteripakke) kg 2,1
Støjværdier og vibrationsværdier (triax vektorsum) i henhold til EN62841-4-1:
L_PA (emissionslydtrykniveau ved tomgang)	dB(A)	84
L_WA (lydeffektniveau ved tomgang)	dB(A)	92
K (usikkerhed med hensyn til det givne lydniveau)	dB	3,0
Vibrationsemissionsværdi a_H =	m/s2	4,7
Usikkerhed K =	m/s2	1,5

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test angivet i EN62841 og de kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

APVARSEL: Det angivne vibrations- og/eller søjemissionsniveau repræsenterer værktøjets primære anvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.

Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejdet. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens indvirkning, som f.eks.: at vedligeholde værktøjet og tilbehøret, hold hænderne varme (relevant for vibration), organisering af arbejdsmønstre.

EC-typeafprøvning af

Disse produkter er endvidere i overensstemmelse med direktiv 2014/30/EU og 2011/65/EU. Kontakt DEWALT på følgende adresse eller se bagsiden af brugsanvisningen for at få flere oplysninger.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Mr. Rergel

Markus Rompel

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: Sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

*Datakode 201811475B eller senere
**Datakode 201536 eller senere
***Matrix for batteriopladningstider er kun vejledende; opladningstider varierer alt efter batteriernes temperatur og tilstand.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅JER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

5) Anvendelse og Vedligeholdelse af Batteri

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsadvarsler for beskæringssav

a) Hold alle dele af kroppen væk fra savkæden, når beskæringssaven anvendes. Før du starter beskæringssaven, skal du sikre dig, at savkæden ikke er i kontakt med noget. Få sekunders uopmærksomhed ved brugen af beskæringssave kan medføre, at dit tøj eller din krop kommer i kontakt med savkæden.

b) Hold altid beskæringssaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hold aldrig beskæringssaven med hænderne placeret omvendt, da dette øger risikoen for personskade.
c) Hold kun i beskæringssavens isolerede gribeflader, da savkæden kan komme i kontakt med skjulte ledninger. Hvis savkæder kommer i kontakt med en strømførende ledning, bliver beskæringssavens blotlagte dele strømførende, så brugeren får stød.
d) Bær beskyttelsesbriller og høreværn. Det anbefales at benytte yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder. Tilstrækkeligt beskyttende tøj mindsker personskade i tilfælde af flyvende materiale eller kontakt med savkæden ved et uheld.
e) Betjen ikke en beskæringssav i et træ, på en stige, fra et tag eller på en ustabil støtte. Hvis du betjener en beskæringssav på denne måde, kan det resultere i alvorlig personskade.
f) Sørg altid for at have et godt fodfæste, og brug kun beskæringssaven, når du står på en fast, solid og jævn overflade. Glatte eller ustabile overflader kan medføre, at du mister balancen eller kontrollen med beskæringssaven.
g) Ved savning i en stammedel, der står under spænding, skal du være opmærksom på eventuel tilbagefjedring. Når spændingen i træfibrene udløses, kan den fjederbelastede stammedel ramme brugeren og/eller bringe beskæringssaven ud af kontrol.
h) Udvis stor forsigtighed ved savning i småkviste og unge træer. Det tynde materiale kan gribe fat i savkæden og blive slynget tilbage mod dig eller skubbe dig ud af balance.
i) Bær beskæringssaven med beskæringssaven slukket og vendt bort fra kroppen. Monter altid sværddækslet ved transport eller opbevaring af beskæringssaven. Korrekt håndtering af beskæringssaven mindsker risikoen for at komme i berøring med savkæden ved et uheld, mens den kører.
j) Følg instruktionerne vedrørende smøring, spænding af kæden og udskiftning af sværdet og savkæden. En forkert spændt eller smurt kæde kan knække beskæringssavens kæde.
k) Hold håndtagene tørre, rene og fri for olie og fedt. Fedtede håndtag er glatte og kan forårsage, at du mister kontrollen over maskinen.
1) Sav kun i træ. Brug ikke beskæringssaven til formål, som den ikke er beregnet til. For eksempel: Brug ikke beskæringssaven til at save i metal, plastik, murværk eller byggematerialer, som ikke er af træ. Hvis beskæringssaven anvendes til andre formål, end den er beregnet til, kan der opstå farlige situationer.
m) Hold godt fast, således at tommelfingeren og de øvrige fingre griber omkring håndtagene på beskæringssaven, og begge hænder holder på beskæringssaven. Når beskæringssaven bevares i

kontrol, reduceres risikoen for at miste kontrollen. Slip ikke beskæringssaven.

n) Ræk dig ikke for langt, og undlad at save over skulderhøjde. Dette giver bedre kontrol over beskæringssaven i uventede situationer.
o) Anvend kun udskiftningssværd og -kæder, som er godkendt af producenten. Forkerte udskiftningssværd og -kæder kan medføre, at kæden knækker, og øger risikoen for personskade.
p) Følg producentens instruktioner vedrørende slibning og vedligeholdelse af savkæden. Hvis dybdemålerens højde reduceres, forøges risikoen for personskade.
q) Denne beskæringssav er ikke beregnet til at fælde træer. Hvis beskæringssaven anvendes til andre formål, end den er beregnet til, kan det resultere i alvorlig personskade hos operatøren eller omkringstående.
r) Følg alle instruktioner, når du fjerner fastklemt materiale, opbevarer eller foretager service på beskæringssaven. Sørg for, at kontakten er slukket, og at batteripakken er taget ud.

Årsager til og forebyggelse af tilbageslag:

Tilbageslag kan forekomme, när spidsen af sværdet berører en genstand, eller när træet lukkes sammen, så savkæden kommer i klemme i snittet.

Kontakt på spidsen kan forårsage en pludselig modsat reaktion, så sværdet slås opad og bagud mod brugeren.

Fastklemning af savkæden oven på sværdet kan medføre, at sværdet skubbes hurtigt tilbage mod brugeren.

Begge disse reaktioner kan føre til, at du mister kontrollen med saven, hvilket kan medføre alvorlig personskade.

Du må ikke udelukkende forlade dig på de indbyggede sikkerhedsfunktioner i saven. Som bruger af en beskæringssav skal du træffe en række forholdsregler for at undgå uheld eller personskade, når du arbejder.

Et tilbageslag opstår som følge af forkert brug eller ved misbrug af værktøjet. Det kan undgås ved at følge nedenstående forholdsregler:

a) Hold godt fast, således at tommelfingeren og de øvrige fingre griber omkring håndtagene på beskæringssaven, med begge hænder på saven, og anbring din krop og arm således, at du kan modstå tilbageslagskraft. Tilbageslagskræfterne kan kontrolleres af brugeren, hvis der træffes de nødvendige forholdsregler. Slip ikke beskæringssaven.
b) Ræk dig ikke for langt, og undlad at save over skulderhøjde. Derved undgås berøring af spidsen ved et uheld, og du har bedre kontrol med beskæringssaven i uventede situationer.
c) Anvend kun udskiftningssværd og -kæder, som er godkendt af producenten. Forkerte udskiftningssværd og -kæder kan medføre, at kæden knækker, og/eller tilbageslag.
d) Følg producentens instruktioner vedrørende slibning og vedligeholdelse af savkæden. Hvis dybdemålerens højde reduceres, forøges risikoen for tilbageslag.

1. Tag godt fat i saven. Hold godt fast i beskæringssaven med begge hænder, når motoren kører. Hold godt fast, således at tommelfingeren og de øvrige fingre griber omkring håndtagene på beskæringssaven. Beskæringssaven vil trække fremad, når du saver på den nederste kant af sværdet, og den vil trække tilbage, når du saver langs den øverste kant af sværdet.
2. Ræk ikke for langt.
3. Sørg altid for sikkert fodfæste og hold balancen.
4. Lad ikke sværdets spids komme i kontakt med en stamme, gren, jorden eller anden forhindring.
5. Skær ikke over skulderhøjde.
6. Brug enheder, som f.eks. lav tilbageslagskæde og reducerede tilbageslagssværd, der reducerer risikoen forbundet med tilbageslag.
7. Anvend kun udskiftningssværd og -savkæder, som er godkendt af producenten eller lignende.
8. Lad aldrig den kørende savkæde komme i kontakt med genstande ved spidsen af sværdet.
9. Hold arbejdsområdet fri for forhindringer, såsom andre træer, grene, sten, hegn, stubbe osv. Fjern eller undgå enhver forhindring, din savkæde kan ramme, mens du saver gennem en bestemt stamme eller gren.
10. Hold din savkæde skarp og korrekt strammet. En løs eller sløv kæde kan øge risikoen for tilbageslag. Kontrollér spændingen ved regelmæssige intervaller, mens motoren er stoppet og værktøjet frakoblet, og aldrig mens motoren kører.
11. Påbegynd og genoptag kun savningen, når kæden bevæger sig med maksimal hastighed. Hvis kæden bevæger sig ved en langsommere hastighed, er der en større risiko for tilbageslag.
12. Skær én stamme ad gangen.
13. Udvis stor forsigtighed ved genoptagning af savning i et gammelt savspor. Lås ribanslagene 21 fast på træet, og lad kæden nå fuld hastighed, før der fortsættes med savningen.
14. Forsøg ikke at lave indstik.
15. Pas på stammer, der flytter sig, eller andre kræfter, der kan lukke savsporet og klemme eller falde ind i kæden.

Sikkerhedsfunktioner ved tilbageslag

ADVARSEL: Følgende funktioner er inkluderet på din sav til at hjælpe med at reducere faren for tilbageslag; dog vil sådanne funktioner ikke fjerne denne farlige reaktion fuldstændigt. Som bruger af en beskæringssav bør du ikke kun stole på sikkerhedsanordninger. Du skal følge alle sikkerhedsforanstaltninger, anvisninger og vedligeholdelse i denne vejledning for at hjælpe med at undgå tilbageslag og andre kræfter, som kan resultere i alvorlig personskade.

- Sværd med reduceret tilbageslag, der har en spids med en lille radius, som reducerer størrelsen af farezonen for tilbageslag på sværdspidsen. Et sværd med reduceret tilbageslag er et sværd, som har vist sig at reducere antallet og styrken af tilbageslag, når det er afprøvet i overensstemmelse med sikkerhedskrav for elektriske beskæringssave.

• Kæde med lavt tilbageslag, der er udformet med en kontureret dybdemåler og et beskyttelsesled, der afleder tilbageslagskraft og lader træ køre gradvist ind i skæret. En kæde med lavt tilbageslag er en kæde, som overholde kravene til tilbageslagsydelse ifølge ANSI B175.1–2012.
• Betjen ikke beskæringssaven, mens du befinder dig i et træ, på en stige, på et stillads eller fra en ustabil overflade.
• Hold kun fast i værktøjet på de isolerede håndtagsflader under udførelse af arbejdet, hvor saveværktøjet kan berøre skjulte ledninger. Hvis det kommer i kontakt med en strømførende ledning, kan nogle blotlagte metaldele på det elektriske værktøj gøres strømførende og give stød til brugeren.
• Forsøg ikke anvendelser, du ikke har kapacitet til eller erfaring med. Læs og forstå alle anvisningerne i denne vejledning fuldstændigt.
• Før du starter beskæringssaven, skal du sikre dig, at savkæden ikke er i kontakt med nogen genstand.
• Anvend ikke beskæringssaven med den ene hånd! Der kan opstå alvorlig personskade af operatøren, hjælpere eller tilskuere som et resultat af betjening med den ene hånd. En beskæringssav er kun beregnet til at blive anvendt med to hænder.
• Hold håndtagene tørre, rene og fri for olie eller smørelse.
• Lad der ikke ophobe sig snavs, rester eller savsmuld på motoren eller udvendige udluftningsventiler.
• Stop beskæringssaven, inden du lægger den fra dig.
• Skær ikke slyngplanter og/eller små undervækster.
• Vær yderst forsigtig ved skæring af små kviste og unge træer, da det spindle materiale kan gribe fat i savkæden og blive slynget mod dig eller skubbe dig ud af balance.

Navne og betegnelser på beskæringssave

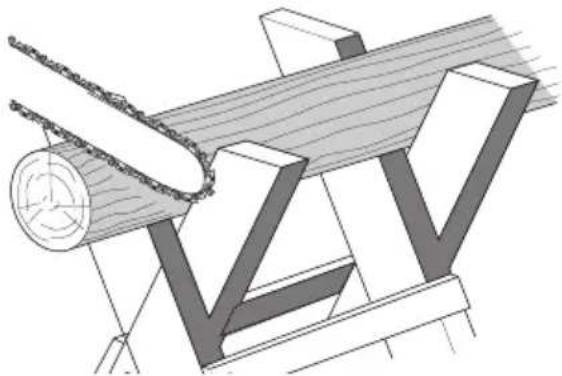

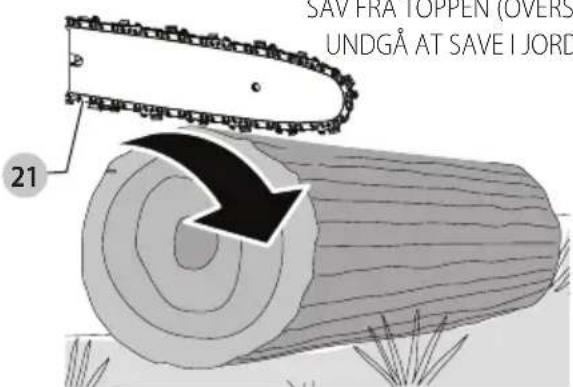

• Opskæring - Processen, hvor man saver et fældet træ eller en stamme på langs.
• Motorbremse (hvis udstyret hermed) - En enhed, der bruges til at stoppe savkæden, när udløseren slippes.
• Beskæringssav-motorhoved - En beskæringssav uden savkæden og sværdet.
• Drivtandhjul eller kædehjul - Tanddelen, der driver savkæden.
• Fældning - Processen med at fælde et træ.
• Fældende bagsnit - Det endelige snit i en træfældning foretaget på den modsatte side af træet fra forhugget.
• Forreste håndtag - Støttehåndtaget placeret ved eller mod forsiden af beskæringssaven.
• Skærm til forreste håndtag - En strukturel barriere mellem det forreste håndtag af beskæringssaven og sværdet, typisk placeret tæt på håndpositionen på det forreste håndtag.
• Sværd - En solid skinnestruktur, der understøtter og fører savkæden.
• Skede/Sværddæksel - Afskærmning over sværdet for at hjælpe med at forhindre tandkontakt, når sav ikke er i brug.
• Tilbageslag - Sværdets tilbage- eller opadgående bevægelse, eller begge, der opstår, när savkæden när spidsen af sværdets øverste område kommer i kontakt med en genstand, som f.eks.

en stamme eller en gren, eller när træet lukkes omkring og kniber savkæden under snittet.

• Tilbageslag, knob - Den hurtige tilbageskubning af saven, der kan opstå, när træet lukker sig sammen og kniber den bevægende savkæde i snittet langs toppen af sværdet.
• Tilbageslag, roterende - Den hurtige opad- og tilbagegående bevægelse af saven, som kan opstå, når den bevægende savkæde nær den øverste del af sværdets spids kommer i kontakt med en genstand, som f.eks. en stamme eller gren.
• Afkvistning - Fjernelse af grene fra et faldet træ.
• Kæde med lavt tilbageslag - En kæde, der opfylder kravene til tilbageslagsydelse ifølge ANSI B175.1–2012 (når den testes på et repræsentativt udvalg af beskæringssave).
• Normal saveposition - De positioner, der påtages ved udførelse af opskærings- og fældesnit.
• Forhug - Et hug i et træ, der bestemmer i hvilken retning, træet falder.
• Bageste håndtag - Støttehåndtaget placeret ved eller mod bagsiden af saven.
• Sværd med reduceret tilbageslag - Et sværd, som er blevet bevist til at reducere tilbageslag betydeligt.
• Reservesavkæde - En kæde, der opfylder kravene til tilbageslagsydelse ifølge ANSI B175.1–2012, når den testes med specifikke beskæringssave. Den opfylder muligvis ikke ANSI-ydelseskrevene, når den anvendes med andre save.
• Savkæde - En kædekreds med savtænder, der saver i træet, og som drives af motoren og understøttes af sværdet.
• Ribanslag - Ribberne anvendes ved fældning eller opskæring til at pivotere saven og bevare positionen under savning.
• Afbryder - En enhed, som ved betjening vil udføre eller afbryde et elektrisk strømkredsløb til beskæringssavens motor.
• Afbryderforbindelse - Mekanismen, der sender bevægelse fra en udløser til afbryderen.
• Afbryderspærring - Et bevægeligt stop, der forhindrer utilsigtet betjening af afbryderen, indtil den aktiveres manuelt.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.

GEM DISSE INSTRUKTIONER

Opladere

DEWALT opladere kræver ingen justering og er designet til at være så brugervenlige som muligt.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingen jordledning.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DEWALT eller en autoriseret serviceorganisation.

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DIssE InsTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske data).

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

APVARSEL: Risiko for chok. Lad ikke nogen flydende væsner komme ind i opladeren. Det kan resultere i et elektrisk chok.

ADYARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på 30mA eller mindre.

FORSIGTIG: Risiko for brand. For at reducere risikoen fälldestelser, oplad kun DEWALT genopladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke luge med udstyret.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual.
  Opladeren og batteripakken er specielt designet til at arbejde sammen.
• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.
• Udsæt ikke opladeren for regn eller sne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader eller belastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.
• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgående udskiftet.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.
• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere denne risiko.
  • Forsøg ALDRIG at tilslutte 2 opladere til hinanden.
• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættes i.
2. Indsæt batteripakken 16 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Blink-indikatoren for Trin 1-opladning repræsenterer opladningsprocessen, der oplader størstedelen af batteriets kapacitet. Blink-indikatoren for Trin 2-opladning repræsenterer den resterende eller afsluttende opladningsproces, for at batteriet når fuld kapacitet.
4. Når opladningen for Trin 1 eller Trin 2 er færdig, vil det blive angivet af Trin-lampen, som vil lyse konstant på ON. Batteripakken er fuldt opladet, når både Trin 1 og Trin 2-opladningslamper forbliver ON kontinuerligt, og kan nu fjernes og anvendes eller kan efterlades i opladeren.

BEMÆRK: For at fjerne batteripakken kan det på nogle opladere være nødvendigt at trykke på batteripakkeudløserknappen 17. Se indikatorerne nedenfor for batteripakkens opladestatus.

Indikatorer
	Trin 1-opladning
	Trin 2-opladning
	Helt opladet
	Varm/koldpakkeforsinkelse*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning. Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for

placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langemed en skruehoveddiameter på 7–9 mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
  • Oplad kun batteripakker i DEWALT opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (39,2 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig Læterripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på stæn på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan hvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

BEMÄRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (Wh), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combosæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre

sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Transport af FLEXVOLT™ batteri

DEWALT FLEXVOLT™ batteri har to funktioner: Anvendelse og transport.

Anvendelsesfunktion: Når FLEXVOLT™ batteriet står alene eller er i et DEWALT 18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLT™ batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når

dækslet er fastgjort til

FLEXVOLT™ batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer.

Eksempelvis kan transport Wh ydelsen angive

3 x 36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh

Eksempel på mærkning af anvendelses- og transportlabel

Use: 108 Wh

Transport: 3x36 Wh

ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÄRK: Batteripakker bør ikke opbevares helt tömt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske Data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruér ikke batteripakken.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier på 36 watt timer).

Batteritype

De følgende værktøjer skal anvendes med en 18-volt batteripakke:DCMPS520.

Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB184, DCB184B, DCB187, DCB189, DCB546, DCB547, DCB548, DCBP034, DCBP034G. Se Tekniske data for yderligere oplysninger.

Pakkens indhold

Pakken DCMPS520 indeholder:

1 Beskæringssav

1Sværd

1 20 cm Savkæde

1Sværddæksel

1Skruenøgle

1 Li-ion-batteripakke (modellerne C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Li-lon-batteripakker (modellerne C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Li-Ion-batteripakker (modellerne C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)
1Brugsanvisning

BEMÆRK: Batteripakker, opladere og værktøjskasser er ikke inkluderede med B-modeller. Batteripakker og opladere følger ikke med NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.

BEMÆRK: Bluetooth® mærket og logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc., og al DEWALT brug af sådanne mærker er under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontroller for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig god tid til grundigt at læse og forstå denne brugsanvisning før brug.

Afmærkninger på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsanvisningen før brug.

Anvend korrekt øje-, høre- og hovedværn.

Brug handsker.

Brug passende fodbeskyttelse.

Udsæt ikke værktøjet for regn eller høj luftfugtighed, og lad det ikke ligge ude i regnvejr.

Kontakt mellem sværdspidsen og en anden genstand bør undgås.

Savkædens rotationsretning.

Brug altid to hænder, när du bruger beskæringssaven.

Slå strømmen fra. Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet.

Direktiv 2000/14/EC garanteret lydstyrke.

Datokodeposition (Fig. A)

Produktionsdatokoden 24 består af et 4-cifret år efterfulgt af en 2-cifret uge og forlænges af en 2-cifret fabrikskode.

Beskrivelse (Fig. A)

ADVARSEL: Du skal aldrig modificere elværktøjet eller delte of det. Det kan medføre skade eller personskade.

1 Udløserkontakt
2 Startspærregreb
3 Fronthåndskærm
4 Sværd

5 Savkæde
6 Sværdspidsskærm
7 Kædebeskytter
8 Sværdlåsemøtrik
9 Kædespændingsskrue
10 Indikator for oliestand
11 Oliedæksel
12 Sværddæksel
13 Skruenøgle
14 Bageste håndtag
15 Forreste håndtag
16 Batteripakke
17 Batteriets udløsningsknap

Tilsigtet anvendelse

DCMPS520Beskæringssaven er designet til at skære grene eller stammer på op til 15 cm i diameter. Beskæringssaven er ikke beregnet til at blive brugt i et træ, på en stige, fra en ustabil støtte, og den skal altid bruges med to hænder.

MÅ IKKE anvendes under våde forhold, under kraftig vind/storm eller i nærheden af brændbare væsker eller gasser.

MÅ IKKE bruges i mørke eller tägede omgivelser. Dette værktøj skal bruges med tilstrækkeligt lys.

Disse beskæringssave er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet.

• Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn og personer med fysisk eller psykisk funktionsnedsættelse.
• Dette produkt er ikke beregnet til brug af personer (herunder børn), der lider af formindskede fysiske, sensoriske eller mentale evner eller manglende erfaring, viden eller færdigheder. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERINGER

ADVARSEL: For at reducere risikoen for personskade slu du slukke for, og afbryde batteripakkeninden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. En utilsigtet start kan forårsage kvæstelser.

ADYARSEL: Anvend kun DEWALT-batteripakker og opladere.

Isætning og udtagning af batteripakke fra værktøjet (Fig. B)

BEMÆRK: Kontrollér, at din batteripakke 16 er helt opladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Batteripakken skal udrettes ift. skinnerne inde i værktøjets håndtag (Fig. B).
2. Skub det ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og sørg for at du hører, at den klikker på plads.

Sådan fjernes batteripakken fra værktøjet

1. Tryk på batteriets udløserknap 17 og træk batteripakken ud af værktøjets håndtag med en fast bevægelse.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

Batteripakker til indikator (Fig. B)

Nogle DEWALT batteripakker har en indikatormåler, som består af tre grønne LED-lamper, der angiver det resterende opladningsniveau i batteripakken.

Du aktiverer indikatoren ved at trykke på og holde indikatorknappen 20 nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.

BEMÆRk: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.

Montering af sværdet og savkæden

(Fig.A, C-G)

FORSIGTIG: Skarp kæde. Brug altid beskyttelseshandsker vändtering af savkæden. Savkæden er skarp, og man kan skære sig på den, selv om den ikke kører.

APVARSEL: Skarp roterende kæde. For at forhindre ugetet drift skal batteriet tages ud af værktøjet, inden der foretages følgende handlinger. I modsat fald kan der opstå alvorlige personskader.

Hvis savkæden 5 og sværdet 4 er pakket separat i kartonen, skal kæden fastgøres til sværdet, og de skal begge fastgøres til selve værktøjet.

1. Anbring saven på en flad, fast overflade.
2. Roter sværdlåsemøtrikken 8 mod uret med den medfølgende nøgle 13.
3. Fjern kædeafdækningssamlingen 7 og sværdlåsemøtrikken 8.
4. Idet du har beskyttelseshandsker på, kan du tage fat i savkæden 5 og anbringe den på sværdet 4, mens du sørger for, at tænderne peger i den rigtige retning (Fig. G).
5. Sørg for, at savkæden er placeret korrekt i åbningen omkring hele sværdet.
6. Anbring savkæden rundt om kædehjulet 22. Derefter flugter du åbningen på sværdet med kædespændingsstiften 19, og bolten 18, for enden af værktøjet, som vist på Fig. D.
7. Når det er på plads, skal sværdet holdes stille og kædeafdækningssamlingen 7 sættes på plads. Installer først bagsiden af kædehjulets dæksel, roter den ned, og sørg for, at bolthullet på afdækningen flugter med bolten 18 på hovedhuset.
8. Installér sværdlåsemøtrikken 8 og drej den med uret med den medfølgende nøgle 13, indtil de er stramme, og løsn derefter møtrikken én omdrejning, så savkæden kan spændes korrekt.
9. Drej kædespændingsskruen 9 med uret for at øge spændingen, som vist i Fig. D. Sørg for, at

savkæden 5 sidder tæt rundt om sværdet 4. Stram sværdlåsemøtrikken 8, indtil den er stram.

1. Følg instruktionerne i afsnittet Justering af kædespænding.

Justering af kædespænding (Fig. A, C–F)

ADVARSEL: En forkert savkædespænding kan få sønden til at ryge af sværdet og kan forårsage alvorlig personskade eller dødsfald.

BEMÆRk: Savkædespændingen bør justeres regelmæssigt før hver brug.

1. Mens saven stadigvæk er på en fast overflade, skal du kontrollere kædens 5 spænding. Stramningen er korrekt, når savkæden springer tilbage efter at være trukket 1/8" (3 mm) væk fra sværdet 4 med let kraft af langfingeren og tommelfingeren, som vist i Fig. E. Der må ikke være nogen "nedbøjning" mellem sværdet og kæden på undersiden, som vist i Fig. F.
2. Løsn sværdlåsemøtrikkerne 8 for at justere savkædespændingen.
3. Roter kædespændingsskruen 9 foran huset med nøglens flade skruetrækkerende 13.
4. Kontrollér savkædespændingen, og juster efter behov.
5. Savkæden må ikke strammes for meget, da det vil medføre større slid og reducere sværdets og savkædens levetid.
6. Når savkædespændingen er korrekt, skal du stramme sværdlåsemøtrikken 8 indtil den er stram. Skru sværdlåsemøtrikken 8 til et moment på 6 ft-lbs (8 Nm).
7. En ny kæde strækkes lidt under de første få timers brug. Det er vigtigt at kontrollere spændingen hyppigt (efter frakobling af batteri fjernelse af batteripakke) i løbet af de første to timers brug.

Udskiftning af savkæden (Fig. A, C–G)

ADVARSEL: Skarp roterende kæde. For at forhindre utsligtet drift skal batteriet tages ud af værktøjet, inden der foretages følgende handlinger. I modsat fald kan der opstå alvorlige personskader.

FORSIGTIG: Skarp kæde. Brug altid beskyttelseshandsker håndtering af savkæden. Savkæden er skarp, og man kan skære sig på den, selv om den ikke kører.

FORSIGTIG: Dette produkt har en kædehastighed på 8,6 m/s. Brug kun kæder med en nominal hastighed på over 8,6 m/s.

1. Anbring saven på en flad, fast overflade.
2. Fjern kædeafdækningssamlingen 7 som beskrevet i afsnittet Montering af sværdet og savkæden.
3. For at fjerne savkæden 5 skal du rotere kædespændingsskruen 9 foran huset med nøglens flade skruetrækkerende. Når skruen drejes mod uret, kan sværdet 4 trækkes tilbage, og spændingen på savkæden reduceres, så den kan fjernes.
4. Bær beskyttelseshandsker, mens du griber fat i savkæden og løfter den slidte savkæde ud af rillen i sværdet.

5. Sørg for, at sværdet er monteret med sværdspidsskærmen 6 placeret som vist i Fig. E.

6. Anbring den nye kæde i åbningen af sværdet, mens du sørger for, at savtænderne vender i den rigtige retning, ved at matche pilen og grafikken for savkæden på kædeafdækningssamlingen 7 vist på Fig. G.

7. Følg anvisningerne til Montering af sværdet og savkæden.

Reservekæde og -sværd fås i dit nærmeste autoriserede servicecenter.

På DCMPS520 skal 8" (203 mm) kæden DT20693 udskiftes.

Reservesværd på 8" (203 mm) DT20694.

Smøring af savkæden og sværdet (Fig. A)

Automatisk smøresystem

Denne beskæringssav er udstyret med et automatisk smøresystem, der holder savkæden og sværdet smurt kontinuerligt.

1. Indikatoren for oliestand 10 viser oliestanden i beskæringssaven. Hvis oliestanden er mindre end en kvart fuld, skal du fjerne batteriet fra beskæringssaven og genfylde oliebeholderen med den korrekte type olie.
2. Tøm altid olietanken efter skæring.
3. Tøm altid oliebeholderen før opbevaring af denne enhed.

BEMÆRK: Brug ikke denne beskæringssav uden olie.

BEMÆRK: Brug altid en biologisk nedbrydelig sværd- og kædeolie af høj kvalitet for korrekt smøring af savkæde og sværd. Ved beskæring af træer anbefales vegetabilsk-baseret sværd- og savkædeolie, da mineralbaserede olier kan være skadende for levende træer. Brug aldrig snavset, brugt eller forurenet olie. Dette kan beskadige værktøjet.

Påfyldning af oliebeholderen

1. Skru oliedækslet 11 mod uret og fjern det derefter. Fyld beholderen med den anbefalede sværd- og kædeolie, indtil oliestanden har nået toppen af indikatoren for oliestand 10.
2. Sæt oliehætten på igen, og spænd den med uret.
3. Sluk ind imellem beskæringssaven, og kontrollér indikatoren for oliestand for at sikre, at sværdet og kæden får tilstrækkelig olie.

Sværddæksel og nøgleopbevaring (Fig. A, H–J)

Sværddækslet 12 har to funktioner: at beskytte sværdet 4, når værktøjet ikke er i brug, og at opbevare nøglen 13.

Sværddæksel

1. Åbn sværdet 12 ved at løfte i låsen 25 og trække de to halvdele fra hinanden.
2. Monter sværddækslet 12 på sværdet 4, som vist i Fig. A, H–J. Sørg for, at läsestiften 29 på sværddækslet 12 flugter med låsehullet 30 på sværdet 4.
3. Luk sværddækslet 12 ved at lukke de to halvdele, og sørg for, at låsen 25 sidder godt i fordybningen 26.

Skruenøgle

1. Åbn sværddækslet 12 for at få adgang til nøglen 13.

2. Fjern nøglen 13 ved at løfte nøgleenden op og væk fra sværddækslet.

3. Opbevar nøglen i sværddækslet, när du er færdig. Sæt først nøglens flade skruetrækkerende ind i låseåbningen 27, og tryk derefter nøgleenden ned, indtil låseklemmerne 28 holder nøglen 13 godt fast.

Sværdspidsskærm (Fig. A)

ADVARSEL: Beskæringssaven må aldrig bruges, at sværdspidsskærmen er korrekt monteret på sværdet for at forhindre roterende tilbageslag.

Sværdspidsskærmen 6 reducerer risikoen for, at savkæden 5 for enden af sværdet 4 kommer i kontakt med genstande, som kan få sværdet og savkæden til at slå tilbage mod operatøren. Ud over at reducere risikoen for tilbageslag reducerer sværdspidsskærmen 6 risikoen for, at kæden berører jorden.

Transport af beskæringssav (Fig. A, I)

- Sluk altid for enheden, fjern batteriet og beskyt sværdet 4 med sværddækslet 12, när du transporterer beskæringssaven.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gærlende regler.
ADVARSEL: For at reducere risikoen for personskade, stæning tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: For at reducere risikoen for alvorlige kredelser skal du ALTID anvende den rette håndposition som vist.
ADVARSEL: For at reducere risikoen for alvorlige kreevelser skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Det er nødvendigt at placere den venstre hånd på det forreste håndtag 15, under den forreste håndskærm 3, og den højre hånd på baghåndtaget 14 for korrekt håndposition.

BEMÆRK: Hold IKKE saven i den forreste håndskærm 3.

Anvendelse af beskæringssaven (Fig. A)

ADVARSEL: Læs og forstå alle instruktioner. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.
- Beskyt mod tilbageslag, som kan resultere i alvorlig personskade eller dødsfald. Se Vigtige sikkerhedsanvisninger Årsager til og forebyggelse af tilbageslag for at undgå risikoen for tilbageslag.
- Undlad at række for langt. Skær ikke over brysthøjde. Sørg for at have fast fodfæste. Hold fødderne adskilt. Fordel din vægt jævnt på begge fødder.
- Brug et fast greb med din venstre hånd på det forreste håndtag 15 og din højre hånd på det bageste håndtag 14, så din krop er til venstre for sværdet.

ADVARSEL: Hold ikke beskæringssaven i den forreste høraskærm. Hold albuen for venstre arm låst, så den venstre arm er lige, for at modstå et tilbageslag.

ADYARSEL: Brug aldrig et krydshåndet greb (venstre hårds på det bageste håndtag og den højre hånd på det forreste håndtag).

ADVARSEL: Lad aldrig nogen del af din krop være i linje værdet under betjening af beskæringssaven.

• Beskæringssaven må aldrig bruges i et træ, i en kluntet position eller på en stige eller anden ustabil overflade. Du kan miste kontrol over beskæringssaven, hvilket kan forårsage alvorlig personskade.
• Hold beskæringssaven i gang ved fuld hastighed hele tiden, mens du saver.
• Lad kæden save for dig. Udøv kun let tryk. Læg ikke pres på beskæringssaven ved enden af snittet.

ADVARSEL: Når den ikke er i brug, skal du altid have kostremsen (hvis udstyret hermed) aktiveret, enheden slukket og batteripakken taget ud.

ADVARSEL: Beskæringssaven må aldrig bruges, uten at sværdspidsskærmen er korrekt monteret på sværdet for at forhindre roterende tilbageslag.

TÆND/SLUK-kontakt (Fig. A)

ADVARSEL: Forsøg aldrig at låse en kontakt i positionen ON (Tænd).

Vær altid sikker på dit fodfæste, og grib beskæringssaven godt med begge hænder, mens tommelfingeren og de andre fingre omkranser begge håndtag.

1. For at tænde enheden skal du trykke ned på startspærregrebet 2, der vises i Fig. A, og klemme udløserkontakten 1. Når enheden kører, kan du slippe startspærregrebet.
2. For at holde enheden i gang skal du blive ved med at klemme 1 udløserkontakten.
3. Tryk på udløserkontakten 1 for at slå enheden fra.

BEMÆRk: Hvis der bruges for meget kraft under et snit, slukkes beskæringssaven. For at genstarte beskæringssaven skal du slippe startspærregrebet 2 og udløserkontakten 1, inden beskæringssaven genstarter. Begynd igen snittet, denne gang med lidt mindre kraft. Lad beskæringssaven save i sit eget tempo.

Almindelige fældningsteknikker

Afkvistning

Fjernelse af grene fra et faldet træ. Ved afskæring af grene skæres de nederste store grene ikke af, så de kan holde stammen oppe fra jorden. Fjern de små grene med ét snit. Grene, der er i spænd, skal skæres fra den nederste del af grenen mod toppen for at undgå, at beskæringssaven sætter sig fast, som vist herunder. Afskær grene fra modstående side, og hold træstammen mellem dig selv og beskæringssaven. Skær aldrig med beskæringssaven mellem benene, eller mens du sidder overskrævs på den gren, der skal skæres.

ADVARSEL: Det anbefales, at førstegangsbrugere øver sig på at save på en beskæringssavbuk.

Savning af et fældet træ eller en stamme på langs. Den måde, du skal skære på, afhænger af, hvordan stammen er understøttet. Brug en savbuk, når det er muligt, som vist herunder.

1. Påbegynd altid et snit, när beskæringssavkæden bevæger sig med fuld hastighed.
2. Anbring beskæringssavens ribanslag 21 bag området af det indledende snit, som vist herunder.
3. Tænd for beskæringssaven, og drej derefter beskæringssaven og sværdet ned i træet, mens ribanslaget bruges som et hængsel.
4. Når beskæringssaven når til en vinkel på 45°, skal beskæringssaven igen nivelleres, og trinene skal gentages, indtil du saver helt igennem.
5. Når træet understøttes hele vejen, skal du lave et snit fra toppen (oversnit), men undgå at save i jorden, da dette hurtigt vil sløve din beskæringssav.

SAV FRA TOPPEN (OVERSNIT), UNDGÅ AT SAVE I JORDEN

SAV FRA TOPPEN (OVERS UNDGÅ AT SAVE I JORD) 21

- Ved understøttelse af den ene ende, skær først 1/3 af diameteren fa undersiden (undersnit). Lav derefter det

- På en hældning skal du altid stå på den opadgående side af stammen. Ved "gennemsavning" skal du for at bevare fuld kontrol reducere savetrykket nær slutningen af snittet uden at løsne grebet på beskæringssavens håndtag. Lad ikke kæden komme i kontakt med jorden. Når snittet er færdigt, skal du vente på, at beskæringssavkæden stopper, inden du bevæger beskæringssaven. Stop altid motoren, før du går fra snit til snit.

VEDLIGEHOLDELSE

Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen for personskade, stæring tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken.

Smøring

Se Automatisk smøresystem beskrevet i afsnittet Smøring af savkæden og sværdet.

Rengøring

APVARSEL: For at sikre sikker og effektiv drift skare du altid holde det elektriske apparat og ventilationsåbningerne rene.

ADYARSEL: Brug aldrig opløsningsmidler eller andre kvalrige kemikalier til at rengøre værktøjets ikke-metalliske

dele. Disse kemikalier kan nedbryde de materialer, der bruges i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Ventilationsåbninger kan rengøres med en tør, blød ikke-metallisk børste og/eller en egnet støvsuger. Brug ikke vand eller rengøringsmidler. Bær godkendt øjenværn og godkendt støvmaske.

Savkæde og sværd

Efter nogle få timers brug skal du fjerne kædeafdækningssamlingen, sværdet og savkæden og rengøre dem grundigt med en blød børste. Sørg for, at smørehullet på sværdet er fri for rester.

Dæksel til tandhjul og kædesamling (Fig. A, C–G)

FORSIGTIG: Skarp kæde. Brug altid beskyttelseshandsker vändtering af savkæden. Savkæden er skarp, og man kan skære sig på den, selv om den ikke kører.

ADVARSEL: Skarp roterende kæde. For at forhindre mindet drift skal det sikres, at batteriet fjernes fra værktøjet, og at det frakobles, inden der foretages følgende handlinger. I modsat fald kan der opstå alvorlige personskader.

1. Anbring saven på en flad, fast overflade.
2. Fjern afdækningen af kædeafdækningssamlingen 7, som beskrevet i afsnittet Montering af sværdet og savkæden.
3. Idet du har beskyttelseshandsker på, skal du bruge en ren, blød børste til at tørre savsmuld, pinde, vinstokke eller andet snavs væk, som kan have samlet sig inde i kædeafdækningssamlingen 7 og omkring savkæden 5 eller kædehjulet 22.
4. Roter kædespændingsskruen 9 med den flade skruetrækkerende på nøglen 13. Når skruen drejes mod uret, kan sværdet 4 trækkes tilbage, og spændingen på savkæden reduceres, så den kan fjernes.
5. Idet du har beskyttelseshandsker på, skal du tage fat i savkæden og sværdet, og løfte dem væk fra værktøjet.
6. Idet du har beskyttelseshandsker på, skal du bruge en ren, blød børste til at tørre savsmuld eller andet snavs væk, som kan have samlet sig på sværdet 4 og omkring savkæden 5.
7. Monter kæden, sværdet og kædeafdækningssamlingen 7 som beskrevet i afsnittene Montering af sværdet og savkæden, Udskiftning af savkæden, og juster kædespændingen korrekt før brug, som beskrevet i afsnittet Justering af kædespænding.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes af DEWALT, ikke blevet testet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af DEWALT bruges sammen med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Skærpning af savkæde (Fig. L–N)

FORSIGTIG: Skarp kæde. Brug altid beskyttelseshandsker ved håndtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

APVARSEL: Skarp roterende kæde. For at forhindre duligtet drift skal batteriet tages ud af værktøjet, inden der foretages følgende handlinger. I modsat fald kan der opstå alvorlige personskader.

ADYARSEL: Overslib ikke kædetænder, da dette vil øge risikoen for tilbageslag. Hvis kæden er blevet slebet mere end fire gange, skal den udskiftes.

Hver gang kæden skærpes, mister den nogle af kvaliteterne for lavt tilbageslag, og der bør udvises ekstra forsigtighed.

Det anbefales, at en savkæde ikke skærpes mere end fire gange.

BEMÆRk: Skærene bliver øjeblikkeligt sløve, hvis de berører jorden/snavs eller et søm under savning.

For at få den bedste ydeevne fra din beskæringssav er det vigtigt at holde tænderne på savkæden skarpe. Følg disse nyttige tips til korrekt skærpning af savkæde:

1. For at opnå de bedste resultater bør du bruge en fil på 11/64" (4,5 mm) og en filholder eller en filvejleder til at skærpe din savkæde. Dette sikrer, at du altid får de rette skærpningsvinkler.
2. Anbring filholderen fladt på den øverste plade og dybdemåleren på skæret.
3. Hold den rette topplade 23 skærpevinkellinje på 30° på din filvejleder parallelt med din kæde (fil ved 60° fra kæde set fra siden), som vist i Fig. L.
4. Skærp først skær på den ene side af kæden. Slib fra indersiden til ydersiden af hvert skær. Vend derefter din sav rundt, og gentag processen (2, 3, 4) for skær på den anden side af kæden.

BEMÆRk: Brug en flad fil til at slibe toppene af rivetænderne (del af kædeled foran skæret), så de er ca. 0,025" (0,635 mm) under skærspidserne, som vist på Fig. M.

1. Hold alle skærlængder ens, som vist i Fig. N.

2. Hvis der er skader på toppladernes eller sidepladernes kromoverflade, skal du slibe tilbage, indtil en sådan skade fjernes.

FORSIGTIG: Efter slibningen er skæret skarpt. Pas ekstra godt på under denne proces.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive

gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på

www.2helpU.com.

Genopladelig batteripakke

Dette langtidsholdbare batteri skal udskiftes, när det ikke giver tilstrækkelig strøm til de opgaver, som tidligere let blev udført. Ved

slutningen af dens tekniske levetid, kassér den med behørigt omhu for vores miljø:

• Kør batteripakken helt ned, og fjern den derefter fra værktøjet.
• Li-lon celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

18V-ASTSÄGE

DCMPS520

ADVARSEL: Fare for støt. Ikke la væske komme inn i læderen. Det kan resultere i elektrisk støt.

ADVARSEL: Vi anbefaler bruk av en jordfeilsikring med en nell strømverdi på 30mA eller mindre.

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikke tennes.

MERK: Dette kan også tyde på et problem med laderen.

Elektronisk beskyttelsessystem

ADVARSEL: Fare for brannskader. Batterivæsken kan dænes hvis den utsettes for gnister eller flammer.

Bruks-modus: Når FLEXVOL Batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOL Batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transport-modus: Når hetten er satt på FLEXVOLbatteriet, er batteriet i transport-modus. La hetten være på ved forsendelse.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

MERK: IKKE hold sagen i den fremre håndbeskyttelsen 3.

FORSIKTIG: Etter filing vil kutteren være skarp. Vær ekstra forstigtig under denne prosessen.

Oppladbar batteripakke
