KÄYTTÖOHJE DCMPS520 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 149

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCMPS520
Jännite V	DC	18
Tyyppi 1
Akkutyyppi Litiumioni
Laipan pituus cm 20
Ketjun maksiminopeus (kuormittamattomana) m/s 8,6
Suurin sahauspituus cm 15
Öljysäiliön tilavuus ml 55
Paino (ilman akkua) kg 2,1
Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841-4-1mukaisesti:
L_PA	(äänenpainetaso kuormittamattomana)	dB(A)	84
L_WA	(äänitehotaso kuormittamattomana)	dB(A)	92
K	(määritetyn äänitason epävarmuus)	dB	3,0
Tärinäpäästöarvo a_h =		m/s2	4,7
Epävarmuus K =		m/s2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 testiolosuhteiden mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänlasot esiintyvät kyyttäessä laitetta sen varsinaiseen käyttötarkoitukseen.

Tärinä- ja/tai äänitasot voivat vaihdella, jos laitetta käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin laitteesta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa laitetta käytettäessä.

Laitteen käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä laite ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten), ja kiinnittämällä huomiota työn jaksottamiseen.

EY-vaatimustenmukaisuusvakuutus Konedirektiivi

Leikkuri DCMPS520

DEWALT ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN62841-1:2015+A11:2022, VDE-PB-0023:2022-08.

EY-tyyppitarkastuksen suorittaja:

L_WA (mitattu ääniteho) 96 dB(A)

L_WA (taattu ääniteho) 99 dB(A)

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALT-yhtiöön. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWAL Tin puolesta.

Mr. Georg Modine Research

Markus Rompel

Tekninen varatoimitusjohtaja, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Saksa 10.05.2023

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARRA: Ilmaisee, että on olemassa hengen- tai vark van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vaka van vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Einkalannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söpõiskun vaara.

Tuvalon vaara.

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
***Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun käruna toimitetut varoitukset, käyttöohjeet

ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösujoausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Leikkurin turvavaroitukset

a) Pidä kaikki kehon osat kaukana teräketjusta, kun leikkuri on käytössä. Varmista ennen leikkurin käynnistämistä, ettei teräketju kosketa mihinkään. Jos tarkkaavaisuutesi pääsee herpaantumaan leikkurin käytön aikana, esimerkiksi vaatteesi tai jäsenesi voivat takertua teräketjuun.

b) Pidä leikkuria oikealla kädellä sen takakahvasta ja vasemmalla sen etukahvasta. Vastakkainen ote leikkurista lisää onnettomuusriskiä. Älä koskaan käytä vastakkaista otetta.

c) Pitele leikkuria vain sen eristävistä tartuntapinnoista, sillä teräketju voi osua piilossa oleviin sähköjohtoihin. Teräketjun kosketus jännitteisen

johtimen kanssa voi tehdä leikkurin paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.

d) Käytä aina kuulosuojaimia ja suojalaseja. Pään, käsien ja jalkojen suojavarusteet ovat suositeltavia. Kunnolliset suojavaatteet vähentävät lentävien puunsälöjen ja teräketjun kosketusten aiheuttamia onnettomuuksia.
e) Älä käytä leikkuria puussa, tikkailla, katolta tai epävakaalta tuelta. Muutoin leikkurin käytöstä voi aiheutua vakavia henkilövahinkoja.
f) Käytä turvajalkineita ja käytä leikkuria tasaisella ja tukevalla alustalla. Sahaaminen liukkaalla tai epävakaalla työskentelypaikalla voi johtaa tasapainon tai leikkurin hallinnan menetykseen.
g) Ole varovainen katkaistessasi jännittyneenä olevaa oksaa, sillä se saattaa ponnahtaa yllättävään suuntaan. Kun puun jännitys laukeaa, ponnahtava oksa voi osua käyttäjään ja/tai aiheuttaa leikkurin hallinnan menetyksen.
h) Ole hyvin varovainen sahatessasi pensaita tai vesakkoa. Taipuisat oksat voivat tarttua teräketjuun ja iskeytyä käyttäjään tai horjuttaa hänen tasapainoaan.
i) Kanna leikkuria virta katkaistuna ja suunnattuna itsestäsi poispäin. Aseta laippasuojus paikalleen leikkurin kuljetuksen ja varastoinnin ajaksi. Käsittele leikkuria huolellisesti, ettet vahingossa kosketa pyörivää teräketjua.
j) Noudata voitelua, teräketjun kiristystä ja laipan sekä teräketjun vaihtoa koskevia ohjeita. Väärin kiristetty tai voideltu ketju voi aiheuttaa leikkurin ketjun rikkoutumisen.
k) Kahvojen tulee olla kuivat, puhtaat ja rasvattomat. Rasvaiset tai öljyiset kahvat ovat liukkaat, ja ote heltiää niistä helposti.
1) Käytä leikkuria vain puumateriaalin katkaisuun. Älä käytä leikkuria muuhun kuin sille suunniteltuun tarkoitukseen. Esimerkki: älä sahaa leikkurilla metallia, muovia, tiiltä tai muuta rakennusmateriaalia. Leikkurin käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteisiin.
m) Varmista tiukka ote leikkurin kahvoista peukalolla ja sormilla ja pitele leikkuria molemmilla käsillä. Leikkurin hallinnan säilyttäminen vähentää hallinnan menettämisen riskiä. Älä hellitä otettasi leikkurista kesken työn.
n) Älä kurkota liikaa äläkä sahaa hartiatason yläpuolella. Näin voit hallita leikkuria paremmin odottamattomissa tilanteissa.
o) Käytä varaosina vain valmistajan suosittelemia levyjä ja ketjuja. Sahaan sopimattomat laipat tai ketjut voivat johtaa ketjurikkoihin ja lisätä henkilövahinkovaaraa.
p) Noudata valmistajan antamia leikkurin ketjun teroitus- ja huolto-ohjeita. Syvyysohjaimen madaltaminen voi lisätä henkilövahinkovaaraa.

q) Tätä leikkuria ei ole tarkoitettu puiden kaatamiseen. Leikkurin käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa käyttäjän tai sivullisten vakavaan loukkaantumiseen.

r) Noudata kaikkia ohjeita, kun poistat tukoksia, varastoit tai huollat leikkuria. Varmista, että kytkin on pois päältä ja akku on irrotettu.

Takapotkun syyt ja ehkäiseminen:

Takapotkun voi aiheuttaa laipan kärjen osuminen johonkin tai teräketjun jääminen puristuksiin.

Laipan kärjen osuminen kiinteään kohteeseen voi singota pyörivän ketjun voimakkaasti päin sahaajaa.

Teräketjun puristuminen laipan yläpintaan voi myös aiheuttaa nopean takapotkun.

Molemmat edellä kuvatuista tilanteista voivat johtaa ketjusahan hallinnan menetykseen ja loukkaantumiseen. Älä luota pelkästään sahan turvalaitteisiin. Leikkurin käyttäjän tulee itse huolehtia siitä, etteivät leikkausolosuhteet aiheuta vaaratilanteita.

Takapotku on seuraus sahan vääristä käyttötavoista tai -olosuhteista ja sen voi välttää noudattamalla alla kuvattuja varotoimia:

a) Säilytä hyvä ote pitämällä leikkurin kahvoja molemmilla käsillä peukalon ja sormien välissä. Aseta keho ja käsivarsi niin, että pystyt vastaamaan mahdollisiin takapotkuihin. Sahaaja pystyy hyvin vastustamaan takapotkun voimaa noudattamalla esitettyjä varotoimia. Älä hellitä otettasi leikkurista kesken työn.
b) Älä kurkota liikaa äläkä sahaa hartiatason yläpuolella. Näin estät tahattomat kärkikosketukset ja pystyt paremmin hallitsemaan leikkuria yllättävissä tilanteissa.
c) Käytä varaosina vain valmistajan määrittämiä levyjä ja ketjuja. Sahaan sopimattomat laipat tai ketjut voivat johtaa ketjurikkoihin ja/tai takapotkuihin.
d) Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita. Syvyysohjaimen madaltaminen voi lisätä sahan alttiutta takapotkuihin.

Varotoimenpiteet takapotkujen minimoimiseen:

1. Pidä sahasta tukevasti kiinni. Pidä leikkurista kiinni tukevasti molemmin käsin moottorin käydessä. Tartu leikkuriin lujalla otteella kummastakin kahvasta. Leikkuri vetää eteenpäin leikatessa laipan alareunalla ja painaa vastaavasti taaksepäin leikatessa laipan yläreunalla.
2. Älä kurkottele.
3. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.
4. Älä anna laipan kärjen koskettaa puunrunkoa, oksaa, maata tai muuta kohdetta.
5. Ei saa leikata olkapäiden yläpuolella.

6. Käytä apuna laitteita (esim. alhaisen takapotkun ketju ja laipat), jotka lieventävät takapotkuun liittyviä vaaroja.

7. Käytä varaosina vain valmistajan suosittelemia laippoja ja teräketjuja tai vastaavia.

8. Teräketjun pyöriessä varo aina, ettei laipan kärki osu mihinkään kohteeseen.
9. Varmista, ettei työalueella ole esteitä (esim. muita puita, oksia, kiviä, aitoja jne.). Poista tai vältä alueella olevat esteet, joihin teräketju voi osua puunrunkoa tai oksaa katkaistaessa.
10. Pidä teräketju terävänä ja oikealla kireydellä. Löysä tai tylsä ketju voi lisätä takapotkun vaaraa. Tarkista kireys säännöllisin aikavälein moottori pysähdyksissä ja työkalu virtalähteestä irrotettuna. Älä koskaan suorita sitä moottori käynnissä.
11. Aloita katkaisu ja työskentele vain ketjun pyöriessä täydellä nopeudella. Jos ketju liikkuu alhaisemmalla nopeudella, takapotkun vaara on suurempi.
12. Leikkaa vain yksi puunrunko kerrallaan.
13. Ole erittäin varovainen jatkaessasi katkaisua aikaisemmin aloitetusta kohdasta. Tartu uritetuilla ohjaustangoilla 21 puusta ja jatka katkaisua vasta kun laite on saavuttanut täyden nopeuden.
14. Älä yritä upotussahausta tai reikien leikkausta.
15. Tarkkaile puunrungon liikkeitä tai muita voimia, mikä voi johtaa terän takertumiseen tai putoamiseen katkaisukohtaan.

Takapotkun turvallisuusominaisuudet

VAROITUS: Saha sisältää seuraavat toiminnot, jotka lärä tävät takapotkun vaaraa, ne eivät kuitenkaan täysin poista takapotkun vaaraa. Älä luota ainoastaan turvalaitteisiin leikkurin käyttäjänä. Noudata kaikkia tämän ohjekirjan turvallisuusohjeita, varoituksia ja huolto-ohjeita takapotkun ja muiden voimien välttämiseksi, sillä ne voivat aiheuttaa vakavia henkilövahinkoja.

• Alhaisen takapotkun laippa, joka sisältää pienisäteisen kärjen, joka pienentää takapotkun vaara-aluetta laipan kärjessä. Alhaisen takapotkun laipan on todettu vähentävän huomattavasti takapotkujen määrää ja vakavuutta sähkötoimisten leikkurien turvallisuusvaatimusten mukaisissa testeissä.
• Alhaisen takapotkun ketju sisältää muotoillun syvyysohjaimen ja suojusliitännän, jotka kääntävät takapotkun voiman ja mahdollistavat puun siirtymisen asteittain terään. Alhaisen takapotkun ketju on ketju, joka täyttää ANSI B175.1–2012-standardin mukaiset takapotkun suorituskykyvaatimukset.
• Älä käytä leikkuria ollessasi puussa, tikkailla, telineellä tai jollakin muulla epävakaalla alustalla.
• Tartu kiinni laitteen eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin. Kosketus jännitteelliseen johtoon tekee jotkut työkalun näkyvillä olevat metalliosat jännitteellisiksi, ja ne aiheuttavat sähköiskun työkalun käyttäjälle.
• Älä yritä toimenpiteitä, jotka ylittävät kykysi tai kokemuksesi. Lue kaikki tämän ohjekirjan ohjeet huolellisesti ja varmista, että ymmärrät ne.

• Varmista ennen leikkurin käynnistämistä, ettei teräketju kosketa mihinkään.

• Älä käytä leikkuria yhdellä kädellä! Jos sahaa käytetään yhdellä kädellä, seurauksena voivat olla käyttäjän, avustajien tai sivullisten vakavat henkilövahingot. Leikkuri on tarkoitettu käytettäväksi vain kahdella kädellä.

• Pidä kahvat aina kuivina, puhtaina sekä öljyttöminä ja rasvattomina.
• Älä anna epäpuhtauksien, jäämien tai sahanpölyn kertyä moottoriin tai ilma-aukkojen ulkopuolelle.
• Sammuta leikkuri ennen sen asettamista alas.
• Älä leikkaa viiniköynnöksiä ja/tai pieniä pensaan alaoksia.
• Noudata erityistä varovaisuutta sahatessa pensaiden tai aivan pienten puiden sahaamista. Taipuisa oksa voi juuttua teräketjuun ja iskeä sahaajaan horjuttaen hänen tasapainoaan.

Leikkurin nimet ja sanasto

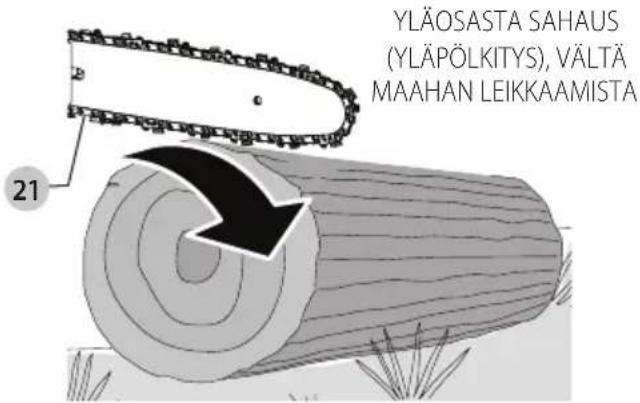

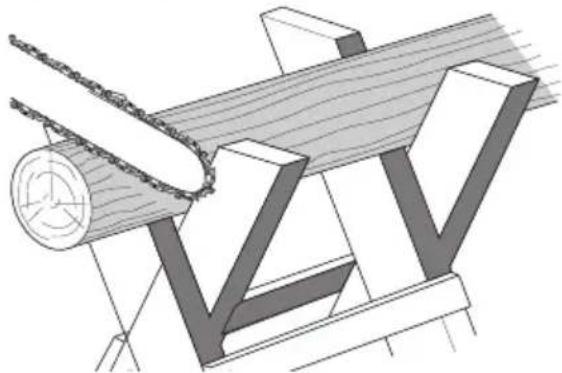

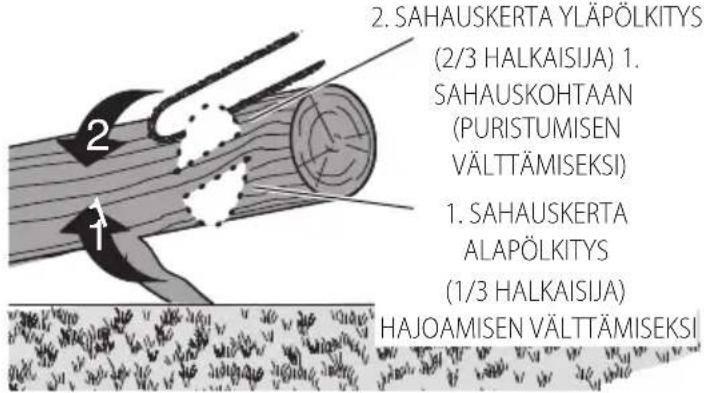

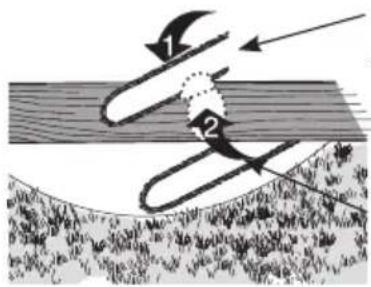

• Pölkytys - Kaadetun puun tai puunrungon poikkileikkaus pölkyiksi.
• Moottorijarru (jos varusteena) - Laite, joka pysäyttää teräketjun liipaisimen vapauttamisen yhteydessä.
• Leikkurin tehoyksikkö - Leikkuri, jossa ei ole teräketjua ja laippaa.
• Voimansiirron pyörä tai hammaspyörä - Hammastettu osa, jonka avulla teräketju toimii.
• Kaataminen - Puun kaataminen sahaamalla.
• Kaatosahaus - Lopullinen sahaustoiminto puun kaatamisen aikana, suoritetaan puun vastakkaiselle puolelle kaatoloveen nähden.
• Etukahva - Leikkurin etuosassa oleva tukikahva.
• Oikeanpuoleinen suojus - Rakenteellinen suoja leikkurin etukahvan ja laipan välissä, sijaitsee yleensä tartuntakohdan lähellä etukahvassa.
• Laippa - Kiinteä kiskollinen rakenne, joka tukee ja ohjaa ketjuterää.
• Laippasuojus - Suojus, joka asennetaan laipan päälle ja joka estää hampaisiin osumisen, kun sahaa ei käytetä.
• Takapotku - Laipan liike taakse- ja/tai ylöspäin, kun teräketju laipan kärkialueen lähellä koskettaa johonkin kohteeseen (esim. puunrunko tai oksa) tai kun sahaketju juuttuu puuhun kiinni.
• Takapotku, tarttuminen - Nopea sahan iskeytyminen taaksepäin, kun liikkuva teräketju juuttuu puuhun kiinni laipan yläreunalla leikatessa.
• Takapotku, kierteinen - Nopea sahan iskeytyminen ylös- ja taaksepäin, kun liikkuva teräketju koskettaa johonkin kohteeseen (esim. puunrunko tai oksa) laipan kärjen yläosan lähettyvillä.

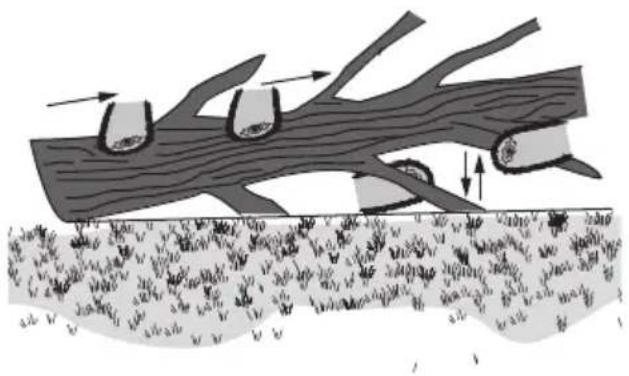

• Karsiminen - Kaadetun puun oksien karsiminen.
• Alhaisen takapotkun ketju - Ketju, joka täyttää takapotkun suorituskykyvaatimukset ANSI B175.1-2012 (leikkurin edustavalla näytteellä testattuna).
• Normaali leikkausasento - Pölkytyksen ja puun kaatamisen leikkuuasennot.
• Kaatolovi - Puuhun sahattu lovi, joka määrää puun kaatumissuunnan.

• Takakahva - Sahan takaosassa oleva kahva.
- Alhaisen takapotkun laippa - Laippa, jonka on todettu vähentävän huomattavasti takapotkuja.
- Varasahaketju - Ketju, joka täyttää takapotkun suorituskykyvaatimukset ANSI B175.1–2012 erityisillä leikkureilla testattuna. Se ei välttämättä täytä ANSI-suorituskykyvaatimuksia muilla sahoilla käytettynä.
- Teräketju - Silmukan muodostava ketju, jonka leikkaushampaat leikkaavat puuta, joka toimii moottorin avulla ja jota laippa tukee.
- Uritettu ohjaustanko - Ohjaustangot, joiden avulla sahaa ohjataan ja pidetään paikoillaan pölkytyksen, puun kaatamisen ja sahaamisen aikana.
- Kytkin - Laite, jolla leikkurin moottorin virta kytketään päälle ja pois päältä.
- Kytkimen liitososat - Mekanismi, joka välittää liikkeen liipaisimesta kytkimeen.
- Kytkimen lukitus - Siirrettävä rajoitin, joka estää kytkimen tahattoman käytön manuaaliseen kytkentään saakka.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto on vaurioitunut, vie se DEWALTin tai valtuutetun huoltoliikkeen vaihdettavaksi.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

sÄILYTÄ nÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin saa. Se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vätämiseksi lataa vain ladattavia DEWALT-akkuja.

Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät l'sitteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

- ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.

- Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Älä jätä laturia sateeseen tai lumeen.

- Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

- Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

- Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

- Älä käytä laturia, jos johto tai pistoke on vahingoittunut—vaihdata ne välittömästi.

- Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAAN yritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 16 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. 1. vaiheen latauksen merkkivalo ilmoittaa akkukapasiteetin enimmäismäärän kattavasta latauksesta. 2. vaiheen latauksen merkkivalo ilmoittaa jäljellä olevasta sekä täyteen latauksesta; akun täydestä virtatasosta.
4. Kun 1. ja 2. vaiheen lataus on valmis, vaiheen merkkivalo jää palamaan pysyvästi. Akku on täysin ladattu, kun sekä 1. että 2. vaiheen merkkivalot palavat pysyvästi. Akku voidaan poistaa ja sitä voidaan käyttää heti tai sen voi jättää laturiin.

HUOMAA: Joissakin latureissa akun poistaminen edellyttää akun vapautuspainikkeen 17 painamista.

Katso akun lataustaso alla olevista merkkivaloista.

Merkkivalot

1. vaiheen lataus	— — |
2. vaiheen lataus	— | — —	[IMAGE]
Ladattu täyteen	— | —	[IMAGE]
Akun kuuma-/kylmäviive*	— — — |	[IMAGE]

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku.

Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Astorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

- Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.

• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä aktistessaan kipinälle tai liekille.

VAPOITUS: Älä koskaan yritä avata akkuyksikköä mään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kakuja akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sulteen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jokun tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT® -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT™-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä

liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

1. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

Seuraavat työkalut toimivat 18 V akulla: DCMPS520.

Seuraavia akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB184, DCB184B, DCB187, DCB189, DCB546, DCB547, DCB548, DCBP034, DCBP034G. Katso lisätietoa Tekniset tiedot -kohdasta.

Pakkauksen sisältö

DCMPS520 Pakkauksen sisältö:

1Leikkuri

1Laippa

1 20 cm teräketju

1Laippasuojus

1avain

1 Litiumioniakku (mallit C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Litiumioniakkua (mallit C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Litiumioniakkua (mallit C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1Käyttöohje

HUOMaa: Akut, laturit ja pakkaukset eivät sisälly B-malliin. Akut ja laturit eivät kuulu NT-malliin. B-malleissa on Bluetooth®-akut.

HUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö edellyttää DEWALT-yhtiön lisenssiä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

- Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä suojalaseja, kuulonsuojaimia ja suojakypärää.

Käytä suojakäsineitä.

Käytä asianmukaisia turvajalkineita.

Älä käytä työkalua sateessa tai erittäin kosteissa olosuhteissa tai jätä sitä ulos sateeseen.

Vältä laipan kosketusta mihinkään kohteeseen.

Sahaketjun kiertosuunta.

Käytä leikkuria aina kahdella kädellä.

Sammuta laite. Poista akku ennen työkalun huoltamista.

Direktiivin 2000/14/EY mukainen taattu ääniteho.

Päivämääräkoodin paikka (Kuva A)

Valmistuspäivämääräkoodi 24 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Kuvaus (Kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään röksia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Liipaisukytkin
2 Lukituksen vapautusvipu
3 Käsisuoja edessä
4 Laippa
5 Teräketju
6 Laipan kärkisuojus
7 Ketjukoppa
8 Laipan lukitusmutteri
9 Ketjun kiristysruuvi
10 Öljytason ilmaisin
11 Öljysäilion tulppa
12 Laippasuojus
13 Kiintoavain
14 Takakahva
15 Etukahva
16 Akku
17 Akun vapautuspainike

Käyttötarkoitus

Leikkuri DCMPS520 on tarkoitettu sahaamaan halkaisijaltaan korkeintaan 15 cm:n oksia tai tukkeja. Leikkuria ei ole tarkoitettu käytettäväksi puussa, tikkailla tai epävakaalla alustalla, ja sitä tulee aina käyttää kahdella kädellä.

ÄLÄ käytä kosteissa olosuhteissa, voimakkaassa tuulessa tai myrskyn aikana, tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

ÄLÄ käytä laitetta hämärässä tai pimeällä tai sumuisissa olosuhteissa. Tätä laitetta tulee käyttää riittävän valoisassa ympäristössä.

Nämä leikkurit ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea laitteeseen.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran vakantämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja natureita.

Akun asentaminen ja poistaminen laitteesta (Kuva B)

HUOMAA: Varmista, että akku 16 on täysin ladattu.

Akun asentaminen laitteen kahvaan

1. Kohdista akku työkalun kahvan sisällä oleviin kiskoihin (Kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, että lukitus napsahtaa paikoilleen.

Akun poistaminen laitteesta

1. Paina akun vapautuspainiketta 17 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa Kuvataan.

Tasomittarilla varustetut akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 20 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Laipan ja teräketjun asentaminen (Kuvat A, C–G)

HIOMIO: Ketju on terävä. Käytä aina suojakäsineitä tõntjun käsittelyn aikana. Teräketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi vaggosa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

Jos teräketju 5 ja laippa 4 on pakattu erikseen laatikkoon, ketju tulee kiinnittää laippaan ja ne tulee kiinnittää työkalun runkoon.

1. Aseta saha tasaiselle ja vakaalle alustalle.
2. Kierrä laipan lukitusmutteria 8 vastapäivään pakkaukseen kuuluvalla avaimella 13.
3. Poista ketjun suojakokoonpano 7, ja laipan lukitusmutteri 8.
4. Tartu teräketjuun 5 suojakäsineitä käyttäen ja kääri se laippaan 4 varmistaen, että hampaat osoittavat oikeaan suuntaan (katso Kuva G).
5. Varmista, että teräketju on asetettu oikein aukkoon koko laipan ympärille.
6. Aseta teräketju hammaspyörän 22 ympärille. Kohdista samalla laipassa oleva aukko ketjun kirstystappiin 19 ja pulttiin 18 laitteen alaosassa Kuvan D mukaisesti.
7. Kun osat on kiinnitetty, pitele laippaa paikoillaan ja asenna ketjun suojakokoonpano 7 takaisin. Asenna ensin

hammaspyörän suojuksen takaosa, kierrä se alas ja varmista, että suojan pultin reikä kohdistuu pulttiin 18 pääkotelossa.

1. Asenna laipan lukitusmutteri 8 ja kierrä niitä myötäpäivään pakkaukseen kuuluvalla avaimella 13, kunnes ne ovat kireällä. Löysää sitten muttereita yhden kierroksen verran niin, että sahaketju voidaan kiristää oikeaoppisesti.
2. Kierrä ketjun kiristysruuvia 9 myötäpäivään ketjun kirstämiseksi Kuvan D mukaisesti. Varmista, että teräketju 5 on hyvin laipassa 4. Kiristä laipan lukitusmutteri 8 kireälle.
3. Noudata osion Ketjun kireyden säätäminen ohjeita.

Ketjun kireyden säätäminen (Kuvat A, C–F)

VAROITUS: Virheellinen teräketjun kireys voi saada tätjutjun irtoamaan laipasta ja aiheuttaa vakavan loukkaantumisen tai kuoleman.

HUOMAA: Teräketjun kireys tulee säätää säännöllisesti ennen jokaista käyttökertaa.

1. Tarkista teräketjun 5 kireys, kun saha on tukevalla alustalla. Kireys on oikea, kun teräketjua voi keskisormella ja peukalolla kevyesti vetää 3 mm (1/8") poispäin laipasta 4 ja vapauttamisen jälkeen ketju napsahtaa takaisin kuten Kuvassa E. Teräketju ei saa roikkua laipan alapuolella kuten Kuvassa F.
2. Säädä teräketjun kireys löysäämällä laipan lukitusmutteri 8.
3. Kierrä kotelon etuosassa olevaa teräketjun kiristysruuvia 9 avaimen tasapäisellä ruuvimeisselillä 13.
4. Tarkista teräketjun kireys ja säädä tarvittaessa.
5. Älä kirstä teräketjua liikaa, sillä se aiheuttaa ylimääräistä kulumista ja lyhentää laipan ja teräketjun käyttöikää.
6. Kun teräketjun kireys on oikea, kiristä laipan lukitusmutteri 8 kireälle. Kiristä laipan lukitusmutteri 8 momenttiin 6 ft-lbs (8 Nm).
7. Uusi ketju venyy hiukan ensimmäisten käyttötuntien aikana. Kireys on tärkeää tarkistaa usein (akun irrottamisen jälkeen Poista akku) kahden ensimmäisen käyttötunnin aikana.

Teräketjun vaihtaminen (Kuvat A, C–G)

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi vaggosa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

HIOMIO: Ketju on terävä. Käytä aina suojakäsineitä teranetjun käsittelyn aikana. Teräketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

HUOMIO: Tämän tuotteen ketjun nopeus on 8,6 m/s. kynainoastaan ketjuja, joiden nimellisnopeus on yli 8,6 m/s.

1. Aseta saha tasaiselle ja vakaalle alustalle.
2. Poista ketjun suojakokoonpano 7 kohdan Laipan ja teräketjun asentaminen ohjeiden mukaisesti.
3. Poista teräketju 5 kiertämällä kotelon etuosassa olevaa ketjun kiristysruuvia 9 avaimen tasapäisellä ruuvimeisselillä. Kierrä ruuvia vastapäivään niin, että laippa 4 vetäytyy ja vähentää ketjun kireyttä mahdollistaen sen poistamisen.

4. Käytä suojakäsineitä, tartu teräketjuun ja nosta kulunut teräketju pois laipan urasta.

5. Varmista, että laippa on asennettu laipan kärkisuojus 6 paikoillaan Kuvan E mukaisesti.

6. Aseta uusi ketju laipan aukkoon varmistaen, että sahan hampaat osoittavat oikeaan suuntaan, kun teräketjussa oleva nuoli ja Kuva osoittavat samaan suuntaan kuin ketjun suojakokoonpano 7 kuten Kuvassa G.
7. Noudata ohjeita Laipan ja teräketjun asentaminen.

Ketjun ja laipan varaosat ovat saatavilla paikallisesta valtuutetusta huoltopalvelusta.

DCMPS520 edellyttää 8" (203 mm) varaketjun DT20693. Vapalaippa 8" (203 mm) DT20694.

Teräketjun ja laipan voitelu (Kuva A)

Automaattinen voitelujärjestelmä

Leikkurissa on teräketjun ja laipan automaattinen voitelujärjestelmä.

1. Öljytason ilmaisin 10 näyttää leikkurin öljytason. Jos öljytaso laskee alle neljänneksen, irrota akku leikkurista ja täytä öljysäiliö oikealla öljytyypillä.
2. Tyhjennä öljysäiliö aina sahaamisen lopettamisen jälkeen.
3. Tyhjennä öljysäiliö aina ennen tämän laitteen varastointia.

HUOMAA: Älä käytä tätä leikkuria ilman öljyä.

HUOMAA: Käytä aina korkealaatuista biohajoavaa laippaa ja ketjuöljyä teräketjun ja laipan asianmukaista voitelua varten. Puita karsittaessa suositellaan kasvipohjaista tanko- ja ketjuöljyä, sillä mineraalipohjaiset öljyt voivat vahingoittaa eläviä puita. Älä koskaan käytä likaista, käytettyä tai saastunutta öljyä. Muutoin laite voi vaurioitua.

Öljysäilion täyttäminen

1. Irrota kiertämällä vastapäivään ja poista sitten öljysäiliön tulppa 11. Täytä säiliö suositellulla laipan ja ketjun öljyllä, kunnes öljytaso on saavuttanut öljytason ilmaisimen 10 ylätason.
2. Asenna öljysäiliön korkki takaisin ja kiristä kiertämällä myötäpäivään.
3. Kytke leikkuri säännöllisesti pois päältä ja tarkista öljytason ilmaisin varmistaaksesi, että laippa ja ketju on voideltu oikeaoppisesti.

Laippasuojus ja avaimen säilytystila (Kuvat A, H–J)

Laippasuojuksella 12 on kaksi tehtävää: suojata laippaa 4 työkalun ollessa pois käytöstä sekä tarjota säilytystila avaimelle 13.

Laippasuojus

1. Avaa laippasuojus 12 nostamalla salpa 25 ja vetämällä kaksi puolikasta toisistaan poispäin.
2. Asenna laippasuojus 12 laippaan 4 Kuvan A, H-J mukaisesti. Varmista, että kiinnitystappi 29 laippasuojuksessa 12 kohdistuu kiinnitysreikään 30 laipassa 4.
3. Sulje laippasuojus 12 kiinnittämällä kaksi puolikasta yhteen ja varmistamalla, että salpa 25 kiinnittyy syvennykseen 26.

Kiintoavain

1. Avaa laippasuojus 12 päästäksesi avaimeen 13.
2. Poista avain 13 nostamalla avaimen päätä ylöspäin ja laippasuojuksesta poispäin.
3. Aseta avain lopuksi säilöön laippasuojukseen. Asenna ensin avaimen litteä ruuvauspää kiinnitysaukkoon 27 ja paina sitten avaimen päätä alas, kunnes kiinnikkeet 28 kiinnittävät avaimen 13 hyvin paikoilleen.

Laipan kärkisuojus (Kuva A)

VAROITUS: Älä koskaan käytä leikkuria ilman, että kärkisuojus on kiinnitetty kunnolla laippaan, jotta vältetään kierteinen takapotku.

Laipan kärkisuojus 6 estää teräketjua 5 koskettamasta laipan päässä 4 kohteisiin, mikä saattaa aiheuttaa laipan ja teräketjun takapotkun käyttäjää kohti. Sen lisäksi, että laipan kärkisuojus 6 vähentää takapotkun mahdollisuutta, se pienentää ketjun mahdollisuutta päästä kosketuksiin maahan.

Leikkurin kuljetus (Kuvat A, I)

- Sammuta aina laite, irrota akku ja peitä laippa 4 laippasuojuksella 12 ennen leikkurin kuljettamista.

TOIMINTA

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vakantämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Oikeaoppinen käsien asento (Kuva A, K)

VAROITUS: Vähentääksesi vakavien henkilövaurioiden kärkej, käytä AINA käsien oikeaoppista asentoa Kuvan osoittamalla tavalla.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden tartu laitteeseen AINA tukevasti varautuen äkillisiin reaktioihin.

Käsien oikea asento tarkoittaa vasemman käden pitämistä etukahvassa 15 edessä olevan käsisuojan 3 alla ja oikean käden pitämistä takakahvassa 14.

HUOMAA: ÄLÄ pidä kiinni sahasta edessä olevasta käsisuojasta 3.

Leikkurin käyttö (Kuva A)

VAROITUS: Lue ja varmista, että ymmärrät kaikki ohjeet. Jikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

- Varo takapotkuja, sillä ne voivat aiheuttaa vakavia henkilövahinkoja ja kuolemanvaaran. Lue tärkeät turvallisuusohjeet Takapotkun syyt ja ehkäisminen takapotkun vaaran välttämiseksi.

• Älä kurkottele. Ei saa leikata rinnan yläpuolella. Varmista hyvä jalansija. Pidä jalat erillään. Varmista, että painosi jakautuu tasaisesti molemmille jaloille.
• Pidä vasemmalla kädellä tiukasti kiinni etukahvasta 15 ja oikealla kädellä kiinni takakahvasta 14 niin, että kehosi on laipan vasemmalla puolella.

VAROITUS: Älä pidä kiinni leikkurista edessä olevasta käsidojasta. Pidä vasemman käsivarren kyynärpää lukittuna niin, että vasen käsivarsi on suorassa mahdollista takapotkua varten.

VAROITUS: Älä koskaan tartu sahaan kädet ristissä (väsen käsi takakahvassa ja oikea käsi etukahvassa).

VAROITUS: Älä koskaan anna kehonosien olla suuntaisesti laippaan nähden leikkurin käyttämisen aikana.

• Älä koskaan käytä leikkuria puussa, epämukavassa asennossa, tikapuilla tai muulla epävakaalla alustalla. Leikkurin hallinnan menetys voi aiheuttaa vakavia henkilövahinkoja.
• Anna leikkurin käydä täydellä nopeudella koko sahauksen ajan.
• Anna ketjun leikata puolestasi. Käytä ainoastaan kevyttä painetta. Älä kohdista painetta leikkuriin leikkauksen loppuvaiheessa.

VAROITUS: Kun laitetta ei käytetä, kytke ketjujarru (j. c. arusteena) päälle, sammuta laite ja irrota akku.

VAROITUS: Älä koskaan käytä leikkuria ilman, että kärkisuojus on kiinnitetty kunnolla laippaan, jotta vältetään kierteinen takapotku.

VIRTAKYTKIN (Kuva A)

VAROITUS: Älä koskaan yritä lukita kytkintä C. P. sentoon.

Varmista aina hyvä jalansija ja pidä leikkurin kahvoista tiukasti kiinni molemmilla kä sillä peukalo ja sormet kahvojen ympärillä.

1. Kytke laite päälle painamalla lukitusvipu 2 alas Kuvan A mukaisesti, ja painamalla liipaisukytkin 1 alas. Kun laite on toiminnassa, lukituksen vapautusvipu voidaan vapauttaa.
2. Pidä laite käynnissä pitämällä liipaisukytkintä 1 alhaalla.
3. Sammuta laite vapauttamalla liipaisukytkin 1.

HUOMAA: Jos käytät liian suurta voimaa sahaamisen aikana, leikkuri sammuu. Voit käynnistää leikkurin uudelleen vapauttamalla lukitusvivun 2 ja liipaisukytkimen 1 ennen leikkurin käynnistymistä. Aloita sahaaminen ja käytä kevyempää voimaa. Anna leikkurin leikata omaan tahtiin.

Yleiset leikkaustekniikat

Karsiminen

Kaadetun puun oksien karsiminen. Jätä karsimisen ajaksi tukkiin suuret alaoksat kannattelemaan sitä irti maasta. Karsi pienet oksat yhdellä leikkauksella. Jännittyneenä olevat oksat tulee katkaista alhaalta ylöspäin, jotta leikkuri ei juutu oksaan alla

olevan kuvan mukaisesti. Karsi oksat vastakkaiselta puolelta niin, että puun runko on sinun ja leikkurin välissä. Älä koskaan sahatessasi pidä leikkuria jalkojesi välissä tai asetu oksan ympärille hajareisin.

VAROITUS: Ensikäyttäjien on suositeltavaa harjoitella sandraumista pukilla.

Kaadetun puun tai puunrungon sahaaminen pölkyiksi. Sahaustapa määräytyy tukin tuennan perusteella. Käytä sahapukkia aina, kun mahdollista alla olevan kuvan mukaisesti.

1. Aloita katkaisu aina leikkurin ketjun käydessä täydellä nopeudella.
2. Aseta leikkurin uritettu ohjaustanko 21 alustavan katkaisalueen taakse alla olevan kuvan mukaisesti.
3. Kytke leikkuri päälle, kierrä leikkurin ketju ja laippa alas puuhun käyttäen uritettua ohjaustankoa saranana.
4. Kun leikkuri on 45° kulmassa, aseta leikkuri uudelleen tasalle ja toista vaiheet, kunnes katkaiset puun kokonaan.
5. Kun puuta tuetaan koko pituudelta, leikkaa yläosasta (yläpölkytys) välttäen leikkaamasta maata. Muutoin leikkuri tylsyy nopeasti.

YLÄOSASTA SAHAUS (YLÄPÖLKITYS), VÄLTÄ MAAHAN LEIKKAAMISTA 21

- Kun se on tuettuna yhdestä päästä, leikkaa ensin 1/3 halkaisijasta alapuolelta (alapölkytys). Viimeistele katkaisu sitten yläpölkytyksellä ensimmäiseen sahaukseen saakka alla olevan kuvan mukaisesti.

2. SAHAUSKERTA YLÄPÖLKITYS (2/3 HALKAISIJA) 1. SAHAUSKOHTAAN (PURISTUMISEN VÄLTTÄMISEKSI) 1. SAHAUSKERTA ALAPÖLKITYS (1/3 HALKAISIJA) HAJOAMISEN VÄLTTÄMISEKSI

- Kun puu on tuettuna molemmista päistään. Sahaa ensin 1/3 alaspäin yläpölkystä. Viimeistele katkaisu sitten alapölkytyksellä 2/3 ensimmäiseen sahaukseen saakka alla olevan kuvan mukaisesti.

- Seiso kaltevalla alustalla aina puunrungon ylämäen puolella. Kun "leikkaat puun läpi", säilytä täydellinen hallinta vähentämällä leikkauspainetta leikkauksen loppuosan lähellä ja säilytä tiukka ote leikkurin kahvoista. Älä anna ketjun koskettaa maata. Kun olet suorittanut katkaisun, odota, että leikkuri pysähtyy ennen sen liikuttamista. Sammuta moottori aina ennen yhdestä katkaisusta toiseen siirtymistä.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Katso kohta Automaattinen voitelujärjestelmä luvussa Teräketjun ja laipan voitelu.

Puhdistaminen

VAROITUS: Sähköiskun vaara ja mekaaninen vaara. I am sähkölaite virtalähteestä ennen puhdistusta.

VAROITUS: Pidä sähkölaite ja tuuletusaukot ditta puhtaina varmistaaksesi turvallisen ja tehokkaan toiminnan.

VAROITUS: Älä koskaan puhdista muita kuin mä. l'ipintoja liuottimien tai muiden voimakkaiden

kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla saippualla kostutettua liinaa. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Tuuletusaukot voidaan puhdistaa kuivalla, pehmeällä ei-metallisella harjalla ja/tai sopivalla pölynimurilla. Älä käytä vettä tai puhdistusaineita. Käytä hyväksyttyjä suojalaseja ja hyväksyttyä hengityssuojaa.

Teräketju ja laippa

Poista ketjukokoonpanon suojus, laippa ja teräketju muutaman käyttötunnin välein ja puhdista ne perusteellisesti pehmeäharjaisella harjalla. Varmista, ettei laipan voiteluaukossa ole jäämiä.

Hammaspyörän ja ketjun kokoonpanon kansi (Kuvat A, C–G)

HUOMIO: Ketju on terävä. Käytä aina suojakäsineitä tätjutjun käsittelyn aikana. Teräketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi varin gossa, varmista, että akku on irrotettu työkalusta pistoke on irrotettu virtalähteestä ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

1. Aseta saha tasaiselle ja vakaalle alustalle.
2. Poista ketjun suojakokoonpano 7 osion Laipan ja teräketjun asentaminen mukaisesti.
3. Käytä suojakäsineitä ja pyyhi pois sahapöly, tikut, piikit ja muut roskat, jotka ovat saattaneet kerääntyä ketjun suojakokoonpanon sisään 7 ja teräketjun 5 tai hammaspyörän 22 ympärille.
4. Kierrä ketjun kirstysruuvia 9 kuusiokoloavaimen litteällä ruuvitalttapäällä 13. Kierrä ruuvia vastapäivään niin, että laippa 4 vetäytyy ja vähentää ketjun kireyttä mahdollistaen sen poistamisen.
5. Käytä suojakäsineitä, tartu teräketjuun ja laippaan ja nosta ne pois laitteesta.
6. Käytä suojakäsineitä ja pyyhi pois sahapöly tai muut roskat, jotka ovat saattaneet kerääntyä laippaan 4 ja teräketjun 5 ympärille.
7. Asenna ketju, laippa ja ketjun suojakokoonpano 7 kuten on Kuvattu kohdissa Laipan ja teräketjun asentaminen, Teräketjun vaihtaminen ja säädä ketjun kireys kunnolla ennen käyttöä osiossa Ketjun kireyden säätäminen Kuvatulla tavalla.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALT -lisävarusteita e testattu tämän työkalun kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Henkilövahinkovaaran välttämiseksi tässä tuotteessa saa käyttää vain DEWALT in suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Teräketjun teroittaminen (Kuvat L–N)

HIOMIO: Ketju on terävä. Käytä aina suojakäsineitä käsittelyn aikana. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi võgossa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

VAPOITUS: Älä viilaa ketjun säätöhampaita liikaa, sillä sää takapotkun riskiä. Jos ketjua on teroitettu yli neljä kertaa, se tulee vaihtaa.

Kun ketju teroitetaan, se menettää hiukan alhaisen takaiskun ominaisuuksiaan ja erityistä varovaisuutta on noudatettava.

Teräketju on suositeltavaa teroittaa korkeintaan neljä kertaa.

HUOMaa: Leikkuuterät tylsyvät heti, jos ne sahattaessa osuvat maahan tai naulaan.

Jotta leikkuri toimisi parhaalla mahdollisella tavalla, teräketjun hampaat on pidettävä terävinä. Teräketjun oikeaoppiset teroitusohjeet:

1. Käytä parhaiden tuloksien saavuttamiseksi 11/64" (4,5 mm) viilaa ja viilan pidikettä tai viilanohjainta teräketjun teroittamiseen. Tämä varmistaa oikeat teroituskulmat.
2. Aseta viilan pidike tasaisesti terän ylälevyyn ja syvyysohjaimeen.
3. Säilytä ylälevyn 23 oikea viilauskulma 30° viilanohjaimessa samansuuntaisesti ketjuun nähden (viilaa 60° kulmassa ketjusta sivusta katsottuna) Kuvan L mukaisesti.
4. Teroita terät ensin ketjun toisella puolen. Viilaa kunkin terän sisäpuolelta ulospäin. Käännä saha sitten toisinpäin ja toista vaiheet (2, 3, 4) ketjun toisella puolella olevien terien kohdalla.

HUOMaa: Viilaa tasaisella viilalla säätöhampaiden yläosat (ketjun liitososa terän edessä) niin, että ne ovat noin 0,025" (0,635 mm) terien kärkien alapuolella Kuvan M mukaisesti.

1. Varmista, että kaikki leikkurin pituudet ovat yhtä suuria Kuvan N mukaisesti.
2. Jos ylä- tai sivulevyjen kromipinnassa on vaurioita, poista vauriot viilaamalla.

HUOMIO: Viilaamisen jälkeen terä on terävä. Noudata e hyutä huolellisuutta tämän toimenpiteen aikana.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana. Tuotteissa ja akuissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Ladattava akku

Tämä pitkään kestävä akku täytyy vaihtaa, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

• Anna akun tyhjentyä kokonaan ja poista se sitten työkalusta.
• Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

18V BESKÄRNINGSSÅG DCMPS520

Gratulerar!

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.
