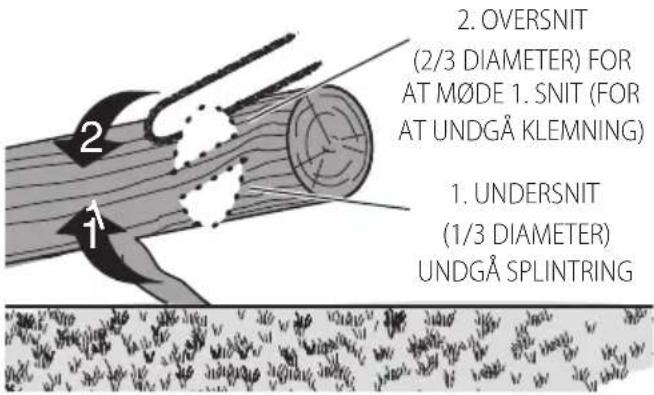

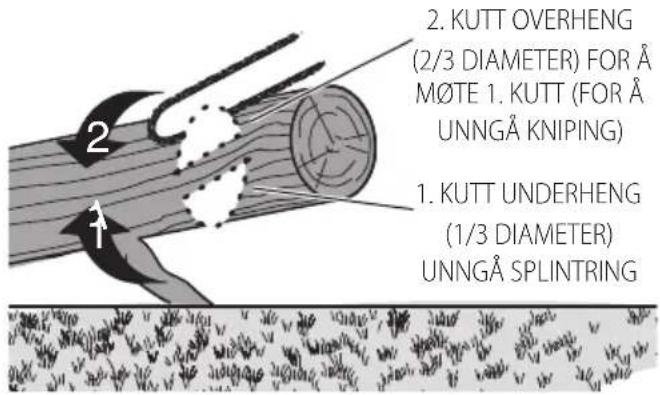

2. OVERSNIT (2/3 DIAMETER) FOR AT M∅DE 1. SNIT (FOR AT UNDGÅ KLEMNING) 1. UNDERSNIT (1/3 DIAMETER) UNDGÅ SPLINTRING

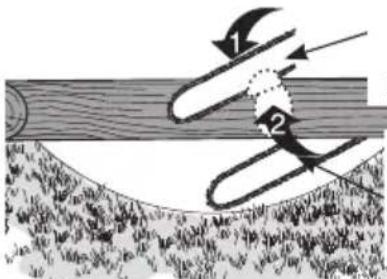

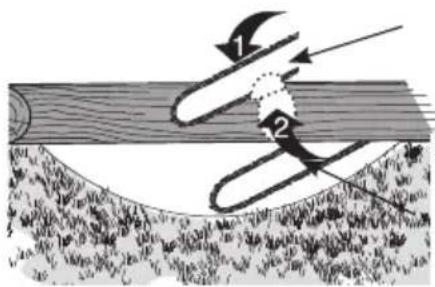

- Hvis stammen er understøttet i begge ender. Sav først 1/3 ned fra oversnittet ved toppen. Lav derefter det endelige snit ved at save fra neden ved den nederste 2/3 for at møde det første snit, som vist herunder.

ADVARSEL: Fare for elektrisk stød og mekanisk fare. Tag a elektriske apparat ud af strømkilden før rengøring.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCMPS520
Spenning V	DC	18
Type 1
Batteritype Li-ion
Sverdlengde cm 20
Maks. kjedehastighet (uten belastning) m/s 8,6
Maks. skjærelengde cm 15
Oljekapasitet ml 55
Vekt (uten batteripakke) kg 2,1
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-4-1:
L_PA	(utslippets lydtrykknivå uten belastning)	dB(A)	84
L_WA	(lydeffektnivå uten belastning)	dB(A)	92
K	(usikkerhet for det angitte lydnivået)	dB	3,0
Vibrasjonsutslipp verdi a_h =		m/s2	4,7
Usikkerhet K =		m/s2	1,5

Vibrasjons- og/eller støyemisjonsnivå angitt i dette informasjonsbladet er målt i henhold til en standardisert test avholdt i EN62841 og kan brukes for å sammenligne et verktøy med et annet. Det kan brukes til en forhåndsvurdering av eksponering.

ADYARSEL: Det angitte vibrasjons- og/eller støyemisjonsnivået gjelder for verktøyets hovedbruksområder. Dersom verktøyet anvendes for andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjons- og/eller støyemisjonen avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av eksponeringsnivået for vibrasjon og/ eller støy bør også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, slik som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene.

EU-samsvarserklæring

Maskindirektivet

Grensag DCMPS520

DEWALT erklærer at disse produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EC, EN62841-1:2015+A11:2022, VDE-PB-0023:2022-08.

EF-typeprøving av

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

M. Georg

Markus Rompel

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og mås den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan före til mindre eller moderat personskade.

Batterier Ladere/Ladetider (i minutter)***
Kat # V	DC	Ah Vekt (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datokode 201811475B eller senere
**Datokode 201536 eller senere
***Matrisen med ladetider for batterier er kun ment som en rettledning, ladetidene vil variere avhengig av temperatur og batteriets tilstand.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

fare for elektrisk støt.

brannfare.

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKT∅Y

ARSEL: Les alle sikkerhetsanvisninger, ksjoner, illustrasjoner og spesifikasjoner

som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.

b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.

d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

6) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Sikkerhetsadvarsler for grensag

a) Hold alle deler av kroppen unna kjedet mens grensagen er i bruk. Før du starter grensagen, må du passe på at sagkjedet ikke er i kontakt med noe. Et øyeblikks uoppmerksomhet mens du bruker grensagen, kan føre til at klesplagg eller kroppen filtres inn i sagkjedet.
b) Hold alltid grensagen med høyre hånd på bakre håndtak og venstre hånd på fremre håndtak. Hvis grensagen holdes på en motsatt måte, øker risikoen for personskade og bør aldri gjøres.

c) Hold grensagen bare i de isolerte gripeflatene, fordi kjedet kan komme i kontakt med skjulte ledninger. Hvis kjeder kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på grensagen bli strømførende, og brukeren kan få elektrisk støt.
d) Bruk vernebriller og hørselvern. Annet personlig verneutstyr for hode, hender, bein og føtter anbefales. Passende beskyttelsesutstyr vil redusere omfanget av personskade som forårsakes av materiale som slynges gjennom luften, eller uheldig kontakt med sagkjedet.
e) Du må ikke bruke grensagen når du er oppe i et tre, på en stige, på taket eller på en annen ustabil støtte. Betjening av grensagen på denne måten kan resultere i en alvorlig personskade.
f) Pass på at du alltid har sikkert fotfeste, og bruk grensagen bare när du står på et fast, sikkert og plant underlag. Glatte eller ustabile overflater kan føre til at man mister balansen eller kontrollen over grensagen.
g) Når du kutter en gren som står i spenn, må du være oppmerksom på at den kan slå mot deg. Når spenningen i trefibrene utløses, kan det spente stykket slå operatøren og/eller slå grensagen ut av kontroll.
h) Vær svært forsiktig ved kutting av kratt og busker. Det tynne materialet kan bli fanget i sagkjedet og slenges mot deg eller rykke deg ut av balanse.
i) Bær grensagen med grensagen slått av og vekk fra kroppen. Ved transport eller oppbevaring av grensagen skal sverdsliren alltid være påmontert. Riktig håndtering av grensagen vil gi redusert sannsynlighet for utilsiktet kontakt med sagkjedet i bevegelse.
j) Følg instruksjonene for smøring, kjedestramming og utskifting av sverdet og kjedet. Et kjede som er strammet eller smurt feil kan knekke grensagkjedet.
k) Hold håndtakene tørre, rene og frie for olje og fett. Håndtak med fett eller olje er glatte og kan forårsake at du mister kontrollen.
1) Kutt bare i tre. Ikke bruk grensagen til oppgaver den ikke er beregnet for. For eksempel: ikke bruk grensagen til å kutte plast, murverk eller byggematerialer som ikke er av tre. Bruk av grensagen til andre formål enn det som er angitt, kan føre til farlige situasjoner.
m) Hold et fast grep med tomler og fingre som omkranser håndtaket på grensagen, med begge hender på grensagen. Ved å opprettholde kontroll over grensagen reduseres risikoen for å miste kontrollen. Ikke slipp tak i grensagen.
n) Ikke strekk deg for langt, og ikke bruk sagen over skulderhøyde. Dette gir deg bedre kontroll over grensagen i uventede situasjoner.
o) Bruk bare erstatningsskinner og -kjeder som produsenten har angitt. Bruk av feil erstatningssverd

og kjeder kan føre til kjedebrudd og øke risikoen for personskade.

p) Følg produsentens anvisninger for sliping og vedlikehold av grensagkjedet. Lavere dybdemålerhøyde kan føre til økt risiko for personskade.
q) Denne grensagen er ikke ment for felling av trær. Bruk av grensagen til andre formål enn det som er angitt, kan føre til alvorlige personskader på brukeren eller tilskuere.
r) Følg alle instruksjonene når du fjerner materiale som sitter fast, lagrer eller ved utføring av service av grensagen. Sørg for at bryteren er av og at batteripakken er fjernet.

Årsaker til, og hvordan man unngår tilbakeslag:

Tilbakeslag kan forekomme når spissen på sverdet kommer i kontakt med en gjenstand, eller når treverket "lukker seg" og kniper fast sagkjedet.

Når spissen kommer i kontakt med en gjenstand, kan det plutselig oppstå en motsatt reaksjon, som fører til at sverdet slås opp og bakover mot operatøren.

Hvis kjedet knipes fast langs øvre kant av sverdet, kan sverdet bli skjøvet fort bakover mot operatøren.

Begge disse reaksjonene kan føre til at du mister kontrollen over motorsagen, slik at det oppstår alvorlig personskade. Ikke stol blindt på motorsagens innebygde sikkerhetsinnretninger. Som grensagbruker er det ditt ansvar å ta nødvendige forholdsregler for å unngå uhell og skader.

Tilbakeslag er resultatet av feil bruk av verktøyet og/eller feil driftsprosedyrer eller betingelser, og kan unngås ved å treffe skikkelige forholdsregler, som angitt nedenfor:

a) Oppretthold et fast grep med fingre og tomler rundt motorsaghåndtakene, med begge hendene på sagen og posisjonere kroppen og armen slik at du motstår tilbakeslagskrefter. Tilbakeslagskrefter kan beherskes av operatøren hvis riktige forholdsregler tas. Ikke slipp tak i grensagen.
b) Ikke strekk deg for langt, og ikke bruk sagen over skulderhøyde. På denne måten kan du unngå utilsiktet kontakt mellom spissen og gjenstander, og få bedre kontroll over grensagen i uventede situasjoner.
c) Bruk bare erstatningsskinner og -kjeder som produsenten har angitt. Bruk av feil erstatningssverd og kjeder kan føre til kjedebrudd og/eller tilbakeslag.
d) Følg produsentens anvisninger for sliping og vedlikehold av sagkjedet. Lavere dybdemålerhøyde kan føre til mer tilbakeslag.

De følgende forholdsregler skal følges for å redusere tilbakeslag:

1. Hold sagen med et fast grep. Hold grensagen fast med begge hender når motoren er i gang. Sørg for at du holder godt fast i grensagen, med tomler og fingrer rundt håndtakene. Grensagen vil drive fremover når du kutter på bunnkanten av sverdet, og dytte tilbake når du kutter langsmed toppkanten av sverdet.

2. Ikke strekk deg.

3. Ha godt fotfeste og stå støtt hele tiden.
4. Ikke la nesen på sverdet komme i kontakt med en kubbe, gren, bakken eller andre forhindringer.
5. Ikke kutt over skulderlengde.
6. Bruk enheter som kjede for redusert tilbakeslag og sverd for redusert tilbakeslag, som reduserer risikoen for tilbakeslag.
7. Bruk bare erstatningssverd og kjeder som produsenten eller tilsvarende har angitt.
8. En kjede i bevegelse må ikke komme i kontakt med noen gjenstander ytterst på sverdet.
9. Hold arbeidsstedet fritt for hindringer slik som andre trær, grener, steiner, gjerder, stubber osv. Fjern eller unngå forhindringer som motorsagen kan treffe mens du kutter gjennom en kubbe eller gren.
10. Hold sagkjedet skarpt og tilstrekkelig stram. En løs eller sløv kjede kan øke sjansen for tilbakeslag. Sjekk strammingen med regelmessige intervaller med motoren stoppet og verktøyet tatt ut av strømforsyningen. Motoren skal aldri gå.
11. Begynn og fortsett med kuttingen først når kjedet beveger seg med full hastighet. Hvis kjedet beveger seg ved lavere hastigheter, er det større sjanse for tilbakeslag.
12. Kapp bare en kubbe om gangen.
13. Vær svært forsiktig når du fortsetter med en tidligere saging. Sett ribbene 21 inn mot treet, og la kjedet nå full hastighet før du fortsetter kuttingen.
14. Ikke prøv å sage innstikk eller hull.
15. Se etter bevegelige grener eller andre krefter som kan avbryte en kutting, klemme kjedet eller falle ned på den.

Tilbakeslag sikkerhetsegenskaper

ADVARSEL: De følgende egenskapene er inkludert påningen for å redusere faren for tilbakeslag: men slike egenskaper vil ikke helt eliminere denne farlige reaksjonen. Som grensagbruker skal du ikke kun stole på sikkerhetsenhetene. Du må følge alle sikkerhetsanvisningene, instruksjonene og vedlikeholdet i denne bruksanvisningen for å unngå tilbakeslag og andre krefter som kan resultere i alvorlig personskade.

• Sverd med redusert fare for tilbakeslag, utformet med en liten tupp med liten radius som reduserer størrelsen på tilbakeslag-faresonen på sverdtuppen. Et sverd med redusert fare for tilbakeslag har vist seg å vesentlig redusere antallet og alvorligheten av tilbakeslag når den testes i henhold til sikkerhetskrav for elektriske grensager.
• Kjede med redusert fare for tilbakeslag, med en konturdybdemåler og beskyttelsesledd som avleder tilbakeslagskraften og lar treverket gradvis mates inn i kutteren. Et kjede med redusert fare for tilbakeslag som har møtt tilbakeslagsytelseskravene av ANSI B175.1–2012.
• Du må ikke bruke grensagen når du er oppe i et tre, på en stige, stillas eller på noen annen ustabil overflate.
• Hold det elektriske verktøyet kun i isolerte gripeoverflater när du utfører operasjoner hvor kutteutstyret kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning

kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

• Ikke prøv å utføre arbeid som ligger utenfor din kapasitet eller erfaring. Les nøye gjennom og fullstendig forstå alle instruksjoner i denne bruksanvisningen.
• Før du starter grensagen, må du passe på at sagkjedet ikke er i kontakt med noe.
• Grensag skal ikke brukes med en hånd! En-hånds saging kutting kan føre til alvorlig personskade på brukeren, hjelpere eller tilskuere. En grensag er kun tiltenkt bruk med to hender.
• Hold håndtakene tørre, rene og frie for olje og fett.
• Ikke la skitt, rusk eller sagflis bygge seg opp på motoren eller utenfor ventilene.
• Stopp grensagen før du setter den ned.
• Ikke kutt slyngplanter og/eller små busker.
• Vær ytterst forsiktig når du kutter i kratt og busker, fordi kvister og lignende kan komme inn i kjedet og slenges mot deg eller gjøre at du mister balansen.

Grensagnavn og termer

• Kubbing – Prosessen med å krysskutte et felt tre eller grener i lengder.
• Motorbremse (hvis utstyrt) – En enhet som brukes til å stoppe sagkjedet när du slipper avtrekkeren.
• Grensag krafthode – En grensag uten sagkjedet og sverdet.
• Drivhjul eller tannhjul – Tanndelen som driver sagkjedet.
• Felling – Prosessen der du kutter ned et tre.
• Fellingskutt – Det siste kuttet ved trefelling, på motsatt side av sporkuttet.
• Fronthåndtak – Støttehåndtaket finnes foran på eller nær fronten på grensagen.
• Fremre håndbeskyttelse – En strukturell barriere mellom fronthåndtaket på grensagen og sverdet, vanligvis plassert nær håndposisjonen på fronthåndtaket.
• Sverd – En solid skinnekonstruksjon som støtter og rettleder sagkjedet.
• Sverdslire/sverddeksel – Slire som settes over sverdet for å forhindre tannkontakt när sagen ikke er i bruk.
• Tilbakeslag – Tilbake- eller oppoverbevegelse eller begge på sverdet, som oppstår når sagkjedet nær nesen til tuppområdet til sverdet kommer i kontakt med objekter, som lange grener, eller når trestykket klemmer og klyper fast sagkjedet i kuttet.
• Tilbakeslag, klemming – Det hurtige tilbakeslaget til sagen som kan oppstå når treet stopper opp og klemmer det bevegende sagkjedet i kuttet langsmed tuppen på sverdet.
• Tilbakeslag, roterende – Den hurtige bevegelsen oppover og bakover av sagen, som kan oppstå når det bevegende sagkjedet nær den øvre delen av tuppen på sverdet kommer i kontakt med et objekt, slik som en kubbe eller gren.
• Grenkutting – Fjerne grenene fra et felt tre.
• Kjede for redusert tilbakeslag – Et kjede som samsvarer med tilbakeslagsytelseskravene av ANSI B175.1–2012 (ved testing på en representativ prøve av grensager).

• Normal kutteposisjon – Posisjonene du skal stå i ved kubbing og fellingskutt.

• Underkutt – Sporet som sages ut i et tre som bestemmer fallretningen til treet.

• Bakre håndtak – Støttehåndtaket som er plassert bak eller mot bakre del av sagen.
• Redusert tilbakeslagsverd – Et sverd som har vist seg å redusere tilbakeslag vesentlig.
• Reserve-sagkjede – Et kjede som reduserer tilbakeslagsytelseskravene av ANSI B175.1–2012 når det er testet med spesifikke grensager. Det møter kanskje ikke ANSI-ytelseskravene når det brukes med andre sager.
• Sagkjede – En kjedesløyfe som har kuttetenner som kutter tre, og som drives av motoren og støttes av sverdet.
• Ribbet demper – Ribbene brukes ved felling eller kubbekutting for å rotere sagen og beholde posisjonen ved saging.
• Bryter – En enhet som vil starte eller stoppe elektrisk strømkrets til motoren til grensagen.
• Bryterledd – Mekanismen som overfører bevegelse fra avtrekkeren til bryteren.
• Bryterlås - En bevegelig stopp som forhindrer utilsiktet bruk av bryteren før den aktiveres manuelt.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom strømkabelen er skadet, skal den kun skiftes av DEWALT eller en autorisert serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm²; maksimum lengde er 30 m. Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

Viktige sikkerhetsinstruksjoner for alle batteriladere

Ta VaRE PÅ DEnnE BRUksanVlsnInGEn: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke reker med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakk i hulrommet. Kople fra laderen får rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med en gang.

• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
• ALDRI forsøk på kople 2 ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

MERK: For å sikre maksimum ytelse og levetid på Li-lonbatteripakker, lad batteripakken helt opp før første gangs bruk.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 16 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen er startet.
3. Trinn 1 blinkende ladeindikator viser ladeprosessen for opplading av det meste av batterikapasiteten. Trinn 2 blinkende ladeindikator viser resten av ladeprosessen "toppfylling" for full batterikapasitet.
4. Fullført lading for trinn 1 og trinn 2 vises ved at lyset er PÅ konstant. Batteripakken er da fullt oppladet og kan brukes när både trinn 1 og trinn 2 er ferdig og lyset er PÅ kontinuerlig, eller den kan bli stående i laderen.

MERK: For å ta ut batteripakken må du på noen ladere trykke på batteriets løsneknapp 17.

Se indikatorne under for batteripakkens ladetilstand.

Indikatorer
	Trinn 1 – lading
	Trinn 2 – lading
	Fulladet
	Ventetid for varm/kald pakke*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse," og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteriet.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk när batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4 mmlange med hodediameter 7–9 mm, som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra seltmuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

- Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

APVARSEL: Forsøk aldri å åpne batteripakken av noen dersøk. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangero Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria."

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT® batteriet har to moduser: Bruk og transport.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

Wh-spesifikasjonen for Transport være 3 x 36 som betyr 3 batterier p 36 Wh hver. Wh-Eksemple på merking for bruk og for transport

Use: 108 Wh

Transport: 3x36 Wh

spesifikasjonen for bruk kan være 108 Wh (som betyr 1 batte

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For

optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.

1. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

Følgende verktøy bruker en 18 - volt batteripakke: DCMPS520. Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB184, DCB184B, DCB187, DCB189, DCB546, DCB547, DCB548, DCBP034, DCBP034G. Se Tekniske data for mer informasjon.

Pakkens innhold

DCMPS520 Pakken inneholder:

1Grensag

1Sverd

1 20 cm sagkjede

1Sverdslire

1nøkkel

1 Li-ion batteripakke (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1 modeller)
2 Li-ion batteripakker (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2 modeller)
3 Li-ion batteripakker (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3 modeller)

1Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i B-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Ordmerke og logoer er varemerker som eies av Bluetooth®, SIG, Inc. og all bruk av slike merker av DEWALT er under lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
• Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Bruk alltid vernebriller, hørselvern og hodebeskyttelse.

Bruk hansker.

Bruk vernesko.

Ikke utsett verktøyet for regn eller høy fuktighet, og sett det ikke igjen ute mens det regner.

Unngå all kontakt med sverdtuppen.

Rotasjonsretning av motorsagen.

Du skal alltid bruke to hender når du bruker grensagen.

Skru verktøyet av. Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet.

Direktiv 2000/14/EF garantert lydnivå.

Datokode plassering (Fig. A)

Produksjonsdatokoden 24 består av et 4-sifret år fulgt av en 2-sifret uke med tillegg av en 2-sifret fabrikkode.

Beskrivelse (Fig. A)

ADVARSEL: Modifiser aldri det elektriske verktøyet eller nadel av det. Det kan føre til materielle skader eller personskader.

1 Utløserbryter
2 Låsespak
3 Fremre håndbeskyttelse
4 Sverd
5 Sagkjede
6 Spissvern
7 Kjededekselenhet
8 Sverdets läsemutter
9 Kjedestrammeskrue
10 Indikator for oljenivå
11 Oljelokk
12 Sverdslire
13 Skiftenøkkel
14 Håndtak bak
15 Fronthåndtak
16 Batteripakke
17 Batterilåseknapp

Tiltenkt bruk

Grensagen DCMPS520 er utformet for å kutte tømmerstokker opp til 15 cm i diameter. Grensagen er ikke ment å brukes i et tre, på en stige, fra en ustabil støtte og skal alltid betjenes med to hender.

IKKE bruk under våte forhold, i kraftig vind/storm, eller i nærheten av brennbare væsker eller gasser.

IKKE bruk i mørke eller tåkete forhold. Dette verktøyet skal brukes med tilstrekkelig lys.

Disse grensagene er profesjonelle kraftverktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring, kunnskap og ferdigheter. Barn skal aldri forlates alene med dette produktet.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for personskader, verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer

tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre til personskader.

A!KARSEL: Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og fjerne batteripakke på verktøyet (Fig. B)

MERK: Sørg for at batteripakken 16 er fullt oppladet.

Installer batteripakken i verktøyhåndtaket

1. Rett inn batteripakken mot skinnene i verktøyhåndtaket (Fig. B).
2. Sett den inn i håndtaket til batteripakken sitter godt og forsikre deg om at du hører at låsen klikker på plass.

Fjerne batteripakken fra verktøyet

1. Trykk på batteriets låseknapp 17 og trekk batteripakken bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i avsnittet om lader i denne bruksanvisningen.

Noen DEWALT batteripakker har en ladeindikator som består av tre grønne LED som indikerer ladenivået som gjenstår i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen 20. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Installere sverdet og sagkjedet

(Fig. A, C-G)

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du såpå eller tar av sagkjedet. Et sagkjede er skarpt og kan kutte deg selv om den ikke er i bevegelse.

ADVARSEL: Skarpt, bevegelig kjede. For å forhindre utet start, skal du forsikre deg om at batteriet er fjernet fra verktøyet før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

Dersom sagkjedet 5 og sverdet 4 leveres separat pakket, må kjedet settes på sverdet og begge deler så settes på kroppen på verktøyet.

1. Plasser sagen på et flatt, solid underlag.
2. Rotér sverdets läsemutter 8 mot klokken med skiftenøkkelen 13 som følger med.
3. Ta av sverddekselmodulen 7, og sverdets låsemutter 8.
4. Bruk vernehansker og grip sagkjedet 5 og legg det rundt sverdet 4 og forsikre deg om at tennene peker i korrekt retning (Fig. G).
5. Forsikre deg om at sagkjedet er riktig satt i sporet rundt hele sverdet.

6. Plasser sagkjedet rundt kjedehjulet 22. Rett opp sporet med sverdet i kjedets strammepinne 19, og bolten 18, nederst på verktøyet, som vist i Fig. D.

7. Når den sitter på plass, hold sverdet i ro og sette på plass kjededekselmodulen 7. Installer bakenden av kjedehjuldekselet først, roter det ned og pass på at bolthullet på dekselet er på linje med bolten 18 på huset.

8. Montér sverdets låsemutter 8 og roter med klokken med skiftenøkkelen 13 som følger med til de sitter fast, deretter løsner du mutteren en hel omdreining slik at sagkjedet kan strammes ordentlig.
9. Roter kjedestrammeskruen 9 med klokken for å øke strammingen som vist i Fig. D. Pass på at kjedet 5 sitter godt rundt sverdet 4. Trekk til sverdets låsemutter 8 til den sitter.
10. Følg instruksjonene i avsnittet Justere kjedestramming.

Justere kjedestrammingen (Fig. A, C–F)

ADVARSEL: Feil sagkjedespenning kan føre til at det fra sverdet og kan føre til alvorlig personskade eller død.

MERK: Sagkjedestrammingen bør justeres regelmessig før hver bruk.

1. Med sagen på en stödig overflate, sjekker du sagkjedets 5 stramming. Strammingen er korrekt når sagkjedet spretter tilbake når du trekker det 1/8" (3 mm) bort fra sverdet 4 med liten kraft med langfinger og tommel som vist i Fig. E. Det skal ikke være noe "heng" mellom sverdet og sagkjedet på undersiden, som vist i Fig. F.
2. For å justere kjedestrammingen, løsner du sverdets låsemutter 8.
3. Dreie kjedestrammeskruen 9 foran i huset med den flate skrujerndelen av nøkkelen 13.
4. Kontroller kjedestrammingen, juster om nødvendig.
5. Ikke stram til kjedet for mye. Dette vil føre til uforholdsmessig stor slitasje og redusere levetiden til sverdet og sagkjedet.
6. Når kjedestrammingen er korrekt, trekk til sverdets läsemutter 8 til den sitter. Trekk til sverdets läsemutter 8 til 6 ft-lbs (8 Nm).
7. Et nytt kjede vil strekke seg litt i løpet av de første brukstimene. Det er viktig å sjekke strammingen ofte (etter at batteriet er koblet fra, ta ut batteripakken) i løpet av de to første timene med bruk.

Skifte ut sagkjedet (Fig. A, C–G)

ADVARSEL: Skarpt, bevegelig kjede. For å forhindre dullsitet start, skal du forsikre deg om at batteriet er fjernet fra verktøyet før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du setter på eller tar av sagkjedet. Et sagkjede er skarpt og kan kutte deg selv om den ikke er i bevegelse.

FORSIKTIG: Kjedehastigheten til dette produktet er 8,6 m/s. Bruk kun kjeder som er vurdert til høyere enn 8,6 m/s.

1. Plasser sagen på et flatt, solid underlag.

2. Fjern kjedehusdekselet 7 som beskrevet i Installere sverdet og sagkjedet-avsnittet.

3. For å fjerne sagkjedet 5, roter kjedestrammeskruen 9 foran i huset med den flate skrujerndelen av nøkkelen. Drei skruen mot klokken for å la sverdet 4 trekke seg tilbake og redusere strammingen i sagkjedet så det kan tas av.

4. Bruk hansker og grip i sagkjedet og løft av det slitte sagkjedet fra sporet i sverdet.
5. Sørg for at sverdet er installert med spissvernet 6 plassert som vist i Fig. E.
6. Legg det nye kjedet i sverdets spor, og pass på at sagtennene vender i riktig retning ved å matche pilen og grafikken til sagkjedet på kjededekselenheten 7 som vist i Fig. G.
7. Følg instruksjonene for Installere sverdet og sagkjedet.

Reservekjede og -sverd er tilgjengelige på ditt nærmeste autoriserte servicesenter.

DCMPS520 krever erstatning 203 mm (8") kjede DT20693.

Erstatning 203 mm (8") stang DT20694.

Smøre sagkjede og sverd (Fig. A)

Autooljesystem

Denne grensagen er utstyrt med et automatisk oljesystem som holder sagkjedet og sverdet kontinuerlig smurt.

1. Oljenivåindikatoren 10 viser nivået av olje i grensagen. Hvis oljenivået er mindre enn en fjerdedels full, må du fjerne batteriet fra grensagen og fylle på oljebeholderen med korrekt oljetype.
2. Du skal alltid tømme oljetanken når du er ferdig med å kutte.
3. Tøm alltid oljetanken før du setter denne enheten til lagring.

MERK: Ikke bruk denne grensagen uten olje.

MERK: Bruk et høykvalitets, bionedbrytbar olje for sverd og kjede for skikkelig smøring. Ved beskjæring av trær, anbefales det en vegetabilsk olje for smøring av sverd og kjede, siden mineralolje kan skade levende trær. Bruk aldri skitten, brukt eller kontaminert olje. Det kan føre til skade på verktøyet.

Fylle oljebeholderen

1. Skru av mot klokken og deretter fjern oljelokket 11. Fyll tanken med den anbefalte sverd- og kjedeoljen til oljenivået har nädd toppen til oljenivåindikatoren 10.
2. Sett oljelokket på igjen og trekk til med klokken.
3. Skru grensagen av periodevis og sjekk oljenivåindikatoren for å sikre at sverdet og kjedet får ordentlig oljesmøring.

Sverdslire og skiftenøkkeloppbevaring (Fig. A, H–J)

Sverdsliren 12 har to funksjoner, å dekke sverdet 4 når verktøyet ikke er i bruk og å oppbevare skiftenøkkelen 13.

Sverdslire

1. For å åpne sverdsliren 12, løft opp låsen 25 og trekk de to halvdelene fra hverandre.

2. Monter sverdsliren 12 inn på sverdet 4 som vist i Fig. A, H–J. Sørg for at festestiften 29 på sverdsliren 12 er på linje med festehullet 30 på sverdet 4.

3. For å lukke sverdsliren 12, lukk de to halvdelene og sørg for at låsen 25 er festet i hakket 26.

Skiftenøkkel

1. Åpne sverdsliren 12 for å få tilgang til skiftenøkkelen 13.
2. Fjern skiftenøkkelen 13 ved å løfte den opp og bort fra sverdsliren.
3. Oppbevar skiftenøkkelen i sverdsliren når du er ferdig. Installer først den flate skrutrekkerenden av skiftenøkkelen i festesporet 27 og press deretter skiftenøkkelen ned til festeklipsene 28 fester skiftenøkkelen 13 skikkelig på plass.

Spissvern (Fig. A)

ADVARSEL: Bruk aldri grensagen uten at spissvernet pæverdet er riktig montert på sverdet for å forhindre rotasjonskast.

Spissvernt 6 reduserer sjansen for at sagkjedet 5 på enden av sverdet 4 kommer i kontakt med gjenstander som kan føre til at sverdet og sagkjedet kastes tilbake mot operatøren. I tillegg til å redusere sjansen for tilbakeslag, vil spissvernet 6 redusere sjansen for at kjedet går i bakken.

Transport av grensagen (Fig. A, I)

- Slå alltid av enheten, fjern batteriet og dekk sverdet 4 med sverdsliren 12 når du transporterer grensagen.

BRUK

Bruksanvisning

ADYARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: For å redusere faren for alvorlig personskade skar du ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for alvorlig personskade, såman ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig håndstilling er å ha venstre hånd på fronthåndtaket 15, under den fremre håndbeskyttelsen 3, og høyre hånd på det bakre håndtaket 14.

ADVARSEL: Les og forstå alle anvisninger. Månglende overholdelse av instruksjonene listet opp nedenfor kan resultere i elektrisk støt, brann og/eller alvorlig personskade.

- Beskyttelse mot tilbakeslag som kan føre til alvorlig personskade eller død. Se viktige sikkerhetsinstruksjoner Årsaker til, og hvordan man unngår tilbakeslag, for å unngå risikoen for tilbakeslag.

- Ikke strekk deg for langt. Ikke kutt over brysthøyde. Forsikre deg om at du har godt fotfeste. Hold føttene fra hverandre for stødig stilling. Fordel vekten din på begge føtter. - Bruk et fast grep med venstrehånden din på fronthåndtaket 15 og høyrehånden din på det bakre håndtaket 14, slik at kroppen din er til venstre av sverdet.

ADVARSEL: Ikke hold grensagen i den fremre beskyttelsen. Hold albuen til venstre arm låst slik at venstre arm er rett og kan motstå tilbakeslag.

ADVARSEL: Du skal aldri bruke krysshåndsgrep (vere hånd på bakre håndtak og høyre hånd på fremre håndtak).

ADVARSEL: Du skal aldri la noen del av kroppen være på linje med sverdet når du bruker grensagen.

- Du skal aldri bruke grensagen oppe i et tre, i en kinkig posisjon eller på en stige eller andre ustabile overflater. Du kan miste kontroll over grensagen og forårsake alvorlig personskade. - Ha grensagen på full hastighet hele tiden du kutter. - La sagen kutte for deg. Utøv kun lett trykk. Ikke press på grensagen på slutten av kuttet.

ADVARSEL: Når den ikke er i bruk, ha alltid kjønbremsen (hvis montert) aktivert, enheten slått av og fjern batteripakken.

ADVARSEL: Bruk aldri grensagen uten at spissvernet på sverdet er riktig montert på sverdet for å forhindre rotasjonskast.

PÅ-/AV-bryter (Fig. A)

A! KARSEL: Prøv aldri å låse bryteren i PÅ posisjonen.

Hold sikkert fotfeste og grip grensagen med begge hender med tommelen og fingre rundt begge håndtak.

1. For å skru enheten på, trykk ned låsespaken 2, vist i Fig. A, og trykk på avtrekkerbryteren 1. Du kan slippe läseknappen när verktøyet er i gang.
2. For å holde enheten i gang må du holde avtrekkeren 1 inntrykket.
3. For å slå av apparatet, slipp avtrekkerbryteren 1.

MERK: Hvis du bruker for mye kraft når du kutter, vil grensagen slå seg av. For å starte grensagen igjen, må du løsne låsespaken 2 og avtrekkeren 1 før grensagen vil starte. Begynn kuttet igjen denne gangen med mindre kraft. La grensagen kutte i sitt eget tempo.

Vanlige felleteknikker

Grenfelling

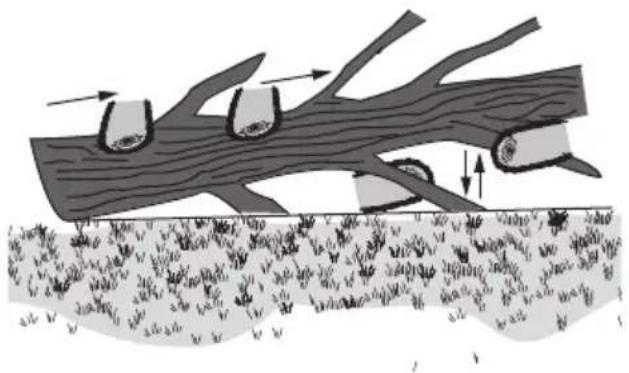

Fjerne grener fra et felt tre. Når grener kuttes, skal store grener nederst stå igjen for å støtte stammen opp fra bakken. Fjern de små grenene i ett kutt. Grener i spenn bør kuttes fra bunnen på grenen mot toppen for å unngå at grensagen blokkeres, som vist under. Trim grener fra motsatt side mens du holder trestammen mellom deg og grensagen. Sag aldri med

grensagen mellom bena, eller stå overskrevs over grenen som skal sages.

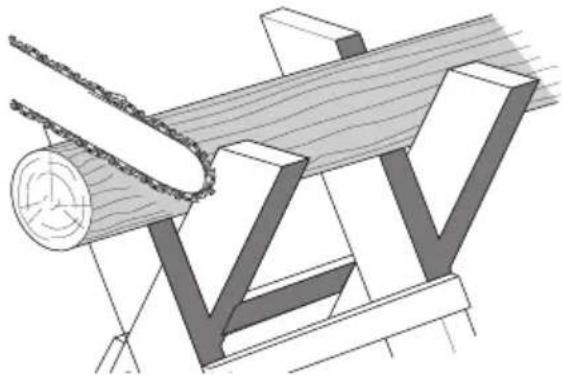

Kutte et felt tre eller kubbe i lengder. Hvordan du skal kutte, avhenger av hvordan stokken er støttet opp. Bruk en sagkrakk när det er mulig, som vist under.

1. Begynn med kuttingen først når grensagkjedet beveger seg med full hastighet.

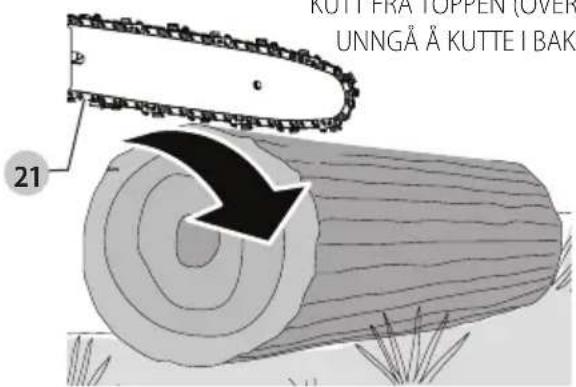

2. Plassér ribbene 21 på grensagen bak området av det første kuttet, som vist under.
3. Skru på grensagen, roter så grensagkjedet og sverdet ned i treet, ved å bruke ribbene som et hengsel.
4. Når grensagen når en 45° vinkel, skal du rette opp grensagen igjen og gjenta trinnene til du har kuttet helt gjennom.
5. Når treet støttes gjennom hele lengden, kan du kutte fra toppen (overkutt), men du skal unngå å kutte jord, da dette vil gjøre grensagen sløv.

KUTT FRA TOPPEN (OVERHENG) UNNGÅ Å KUTTE I BAKKEN

KUTT FRA TOFPLEN (OVER UNNGÅ Å KUTTE I BAK) 21

- Når den er støttet opp i en ende først, kutter du først 1/3 av diameteren fra undersiden (underkutt). Deretter gjør du det

siste kuttet ved å underkutte for å møte det første kuttet, som vist under.

2. KUTT OVERHENG (2/3 DIAMETER) FOR Å M∅TE 1. KUTT (FOR Å UNNGÅ KNIPING) 1. KUTT UNDERHENG (1/3 DIAMETER) UNNGÅ SPLINTRING

- Når den er støttet i begge ender. Kutt først 1/3 fra toppen og nedover. Deretter gjør du det siste kuttet ved å underkutte den nedre 2/3 for å møte det første kuttet, som vist under.

- Når du står i en skråning skal du alltid stå på oversiden av kubben. Når du kutter gjennom skal du, for å ha full kontroll, redusere kuttetrykket nær slutten av kuttet uten å løsne grepet på grensaghåndtakene. Ikke la kjedet komme i kontakt med bakken. Etter å ha gjennomført kuttet, skal du vente til grensagkjedet stopper før du beveger grensagen. Du skal alltid stoppe motoren før du beveger deg fra kutt til kutt.

VEDLIKEHOLD

Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Smøring

Se Autooljesystem beskrevet i Oljing av sagkjede og sverdavsnittet.

Rengjøring

ADVARSEL: Elektrisk støt og mekanike fare. Koble det eke apparatet fra strømkilden før rengjøring. ADVARSEL: For å sikre trygg og effektiv bruk, hold alltid det elektriske apparatet og ventilasjonssporene rene. ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for å gjøre ikke-metalliske deler av verktøyet. Slike kjemikalier

kan svekke materialene i diss delene. Bruk en klut kun fuktet med vann og milld såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Ventilasjonssporne kan rengjøres med en tørr, myk ikke-metallisk børste og/eller en passende støvsuger. Ikke bruk vann eller vaskemidler. Bruk godkjent øyevern og en godkjent støvmaske.

Sagkjede og sverd

Etter noen timers bruk skal du fjerne kjedehjuldekselet, sverdet og kjedet og rengjøre grundig med en myk børste. Forsikre deg om at oljehullet på sverdet er fri for rusk.

Deksel til tannhjul og kjedemontering (Fig. A, C–G)

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker när du såpå eller tar av sagkjedet. Et sagkjede er skarpt og kan kutte deg selv om den ikke er i bevegelse.

ADYARSEL: Skarpt, bevegelig kjede. For å forhindre unetlag betjening, skal du forsikre deg om at batteriet er fjernet fra verktøyet før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

1. Plasser sagen på et flatt, solid underlag.
2. Fjern kjededekselenheten 7, som beskrevet i avsnittet Installere sverdet og sagkjedet.
3. Bruk vernehansker og bruk en ren, myk børste for å tørke bort alt sagstøv, pinner, vinranker eller annet rusk som kan ha samlet seg inne i kjededekselenheten 7 og rundt sagkjedet 5 eller kjedehjulet 22.
4. Rotér kjedestrammeskruen 9 ved å bruke den flate skrutrekkerenden på skiftenøkkelen 13. Drei skruen mot klokken for å la sverdet 4 trekke seg tilbake og redusere strammingen på sagkjedet, så det kan tas av.
5. Bruk vernehansker, ta tak i sagkjedet og sverdet og løft dem vekk fra verktøyet.
6. Bruk vernehansker og bruk en ren, myk børste for å tørke bort alt sagstøv eller annet rusk som kan ha samlet seg inne i sverdet 4 og rundt sagkjedet 5.
7. Installer kjedet, sverdet og kjededekselenheten 7 som beskrevet i Installere sverdet og sagkjedet, Erstatte sagkjededelene og juster kjedestrammingen skikkelig før bruk, som beskrevet i Justere kjedestramming-avsnittet.

Tilleggsutstyr

APVARSEL: Siden annet tilbehør enn det som tilbys fra DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun DEWALT anbefalt tilbehør med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Sagkjedesliping (Fig. L–N)

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du setter på eller tar av sagkjedet. Sagkjedet er skarpt og kan

kutte deg selv om det ikke er i bevegelse.

ADVARSEL: Skarpt, bevegelig kjede. For å forhindre utskitet start, skal du forsikre deg om at batteriet er fjernet fra verktøyet før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

ADVARSEL: Ikke fil tennene for mye ned, dette vil øke risikoen for tilbakeslag. Bytt ut kjedet hvis det har blitt slipt mer enn fire ganger.

Hver gang en kjede slipes, mister den noe av de lave tilbakeslagskvalitetene og du må være ekstra forsiktig.

Det anbefales at kjedet ikke slipes mer enn fire ganger.

MERk: Sagtennene på kjedet vil bli sløve med én gang dersom de berører bakken eller en spiker under bruk.

Hvis du vil ha best mulig ytelse fra grensagen, er det viktig å holde kjedetennene skarpe. Følg disse tipsene for skikkelig sagkjedesliping:

1. For best mulig resultat skal du bruke en 4,5 mm (11/64") fil og filholder eller filstyring for å slipe kjedet. Dette vil forsikre deg korrekt slipevinkel.
2. Plasser filholderen flatt på topplaten og dybdemåleren til kutteren.
3. Hold den korrekte topplaten 23 filvinkellinjen på 30° på filstyringen parallelt med kjedet (fil ved 60° fra kjedet sett fra siden) som vist i Fig. L.
4. Slip eggene på en side av kjedet først. Fil fra innsiden av hver egg til utsiden. Snu sagen rundt og repeter prosessene (2, 3, 4) for eggen på den andre siden av kjedet.
   MERk: Bruk en flat fil for å file toppen av tennene (delen av leddet foran eggen) slik at de ligger omtrent 0,635 mm (0,025") under tuppen av eggen som vist i Fig. M.
5. Hold alle lengdene på eggene like som vist i Fig. N.
6. Hvis skade har oppstått på kromoverflaten på topplatene eller sideplatene skal du file til disse skadene er fjernet.

Beskyttelse av miljøet

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på www.2helpU.com.

Denne batteripakken med lang levetid må lades opp när den slutter å gi nok strøm til jobber som ble utført lett tidligere. På slutten av den tekniske levetiden, kasser den med nødvendig forsiktighet for miljøet:

• Lad ut batteripakken fullstendig og ta den deretter ut av verktøyet.
• Li-lon celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

SERRA DE PODA DE 18V

DCMPS520

Gratulerer!
