ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKR 756 IX WHIRLPOOL

GR Εγχειρίδιο χρήσης και συντήρησης

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Αυτές οι οδηγίες θα είναι επίσης διαθέσιμες στον ιστότοπο: www.whirlpool.eu.

Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΑΛΛΩΝ ΑΤΟΜΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ.

Το παρόν εγχειρίδιο και η συσκευή περιλαμβάνουν σημαντικές προειδοποιήσεις σχετικά με την ασφάλεια, τις οποίες πρέπει να διαβάζετε και να τηρείτε σε κάθε περίπτωση.

⚠️ Autó είναι το σύμβολο προσοχής, που αφορά την ασφάλεια και υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα.

Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο προσοχής και τις παρακάτω επισημάνσεις:

ΚΙΝΔΥΝΟΣ:

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, θα οδηγήσει σε σοβαρούς τραυματισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια καθορίζουν τον πίθανό κίνδυνο/προειδοποίηση στον οποίο αναφέρονται και υποδεικνύουν τον τρόπο μείωσης του κινδύνου τραυματισμού, βλάβης και ηλεκτροπληξίας λόγω εσφαλμένης χρήσης της συσκευής. Συμμορφωθείτε με τις ακόλουθες οδηγίες:

Η εγκατάσταση ή συντήρηση πρέπει να εκτελείται από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

• Η συσκευή πρέπει να αποσυνδέεται από την τροφοδοσία πριν από κάθε εργασία εγκατάστασης.
  Η γείωση της συσκευής είναι υποχρεωτική. (Δεν απαιτείται για απορροφητήρες τάξης ΙΙ που αναγνωρίζονται από το σύμβολο □ στην ετικέτα προδιαγραφών).
  • Το καλώδιο τροφοδοσίας πρέπει να είναι αρκετά μακρύ για να επιτρέπει τη σύνδεση της συσκευής με την πρίζα κεντρικής παροχής.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή.
  • Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.
• Μην αγγίζετε τη συσκευή με βρεγμένα μέρη του σώματος και μην την χρησιμοποιείτε όταν έχετε γυμνά πόδια.
  Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και από άτομα με μειωμένη σωματική, αισθητήρια ή διανοητική ικανότητα ή με ανεπαρκή εμπειρία και γνώσεις μόνο εάν έχουν εκπαιδευτεί στη χρήση της συσκευής υπό συνθήκες ασφαλείας και εάν γνωρίζουν τους εμπλεκόμενους κινδύνους. Τα παιδιά δεν πρέπει να παιζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να διεξάγονται από παιδιά, εκτός εάν τα επιβλέπει κάποιος ενήλικας.
• Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο. Τα ελαττωματικά μέρη πρέπει να αντικαθιστώνται με γνήσια ανταλλακτικά. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.
  • Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην παιζουν με τη συσκευή.
  • Κατά τη διάνοιξη οπών σε τοίχο ή οροφή, φροντίστε να μην προκαλέσετε ζημιά στις ηλεκτρικές συνδέσεις ή/και στους σωλήνες.
  • Τα κανάλια εξαερισμού πρέπει να καταλήγουν πάντα σε εξωτερικό χώρο.
• Ο αέρας απαγωγής δεν πρέπει να καταλήγει σε αγωγό που χρησιμοποιείται για την εκκένωση των αναθυμιάσεων που παράγουν συσκευές καύσης αερίου ή άλλων καυσίμων, αλλά πρέπει να διατίθεται ανεξάρτητη έξοδος. Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανονισμοί για την απαγωγή αερίων.
• Εάν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες συσκευές που καταναλώνουν αέριο ή άλλα καύσιμα, η αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 4Pa (4 x 10-5 bar). Για το λόγο αυτό βεβαιωθείτε ότι το δωμάτιο αερίζεται επαρκώς.
• Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των διακοπτών.
  Η τακτική συντήρηση και ο καθαρισμός εξασφαλίζει την καλή λειτουργία και απόδοση της συσκευής. Καθαρίζετε συχνά όλες τις κρούστες από τις βρώμικες επιφάνειες για την αποφυγή συσσώρευσης λιπαρών ουσιών. Καθαρίζετε ή αντικαθιστάτε συχνά το φίλτρο.
• Μη μαγειρεύετε φαγητά στη φωτιά («φλαμπέ») κάτω από τη συσκευή. Η χρήση ελεύθερης φλόγας μπορεί να προκαλέσει πυρκαγιά.
• Μην αφήνετε το τηγάνι χωρίς επιτήρηση όταν τηγανίζετε φαγητά, καθώς το λάδι που χρησιμοποιείται για το τηγάνισμα μπορεί να αναφλεγεί.
• Σε περίπτωση μη τήρησης των οδηγιών καθαρισμού του απορροφητήρα και αντικατάστασης των φίλτρων υπάρχει κίνδυνος πυρκαγιάς.
• Ο απορροφητήρας απαγωγής αερίων δεν πρέπει να ανοιχθεί ποτέ χωρίς να είναι τοποθετημένα τα φίλτρα γράσου και θα πρέπει να παραμένει υπό συνεχή επίβλεψη.
• Οι συσκευές αερίου πρέπει να χρησιμοποιούνται μόνο κάτω από τον απορροφητήρα απαγωγής με τα μαγειρικά σκεύη σε ηρεμία.
• Όταν χρησιμοποιείτε περισσότερα από τρία σημεία μαγειρέματος με αέριο, ο απορροφητήρας θα πρέπει να λειτουργεί σε επίπεδο ισχύος 2 ή μεγαλύτερο. Έτσι θα εξαλειφθεί η συμφόρηση θερμότητας στη συσκευή.
  • Πριν αγγίξετε τους λαμπτήρες, βεβαιωθείτε ότι έχουν κρυώσει.
• Μη χρησιμοποιείτε και μην αφήνετε τον απορροφητήρα χωρίς τους λαμπτήρες σωστά τοποθετημένους. Κίνδυνος ηλεκτροπληξίας.
  • Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.
  • Το προϊόν δεν προορίζεται για χρήση σε εξωτερικό χώρο.
• Όταν χρησιμοποιείται η μονάδα εστιών, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να ζεσταθούν.

Δήλωση συμμόρφωσης ΚΕ

• Η συσκευή αυτή έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην αγορά σύμφωνα με:
• τις προδιαγραφές ασφαλείας της οδηγίας 2006/95/ΕΚ για τη «Χαμηλή τάση» (η οποία αντικαθιστά την οδηγία 73/23/ΕΟΚ και τις μετέπειτα τροποποιήσεις της),
• οι απαιτήσεις οικολογικού σχεδιασμού των ευρωπαϊκών κανονισμών υπ' αριθμ. 65/2014, και υπ' αριθμ. 66/2014 σε συμμόρφωση με το ευρωπαϊκό πρότυπο EN 61591
• οι απαιτήσεις προστασίας της οδηγίας 2004/108/ΕΚ για την «ΗΜΣ».

Η ηλεκτρική ασφάλεια της συσκευής εξασφαλίζεται μόνο όταν η συσκευή είναι συνδεδεμένη σωστά σε εγκεκριμένο σύστημα γείωσης.

Συμβουλές εξοικονόμησης ενέργεια

• Ενεργοποιήστε τον απορροφητήρα σε ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και διατηρήστε τον σε λειτουργία για λίγα λεπτά αφού τελειώσετε το μαγείρεμα.
• Αυξήστε την ταχύτητα μόνο στην περίπτωση μεγάλης ποσότητας καπνού και ατμών και χρησιμοποιήστε τις ταχύτητες ενίσχυσης μόνο σε ακραίες καταστάσεις.
• Αντικαταστήστε τα φίλτρα άνθρακα όταν απαιτείται για να διατηρηθεί η καλή αποδοτικότητα μείωσης των οσμών.
• Καθαρίστε τα φίλτρα γράσου όταν απαιτείται για να διατηρηθεί η καλή αποδοτικότητα του φίλτρου γράσου.
  • Χρησιμοποιήσετε τη μέγιστη διάμετρο του συστήματος σωλήνων που υποδεικνύεται στο παρόν εγχειρίδιο για να βελτιστοποιήσετε την αποδοτικότητα και να ελαχιστοποιήσετε το θόρυβο.

ΕΓΚΑΤΑΣΤΑΣΗ

Μετά την αποσυσκευασία, ελέγξτε τη συσκευή για τυχόν ζημιές κατά τη μεταφορά. Εάν υπάρχει κάποιο πρόβλημα, επικοινωνήστε με τον αντιπρόσωπο ή με το πλησιέστερο κέντρο εξυπηρέτησης πελατών. Για να αποφευχθούν τυχόν ζημιές, αφαιρείτε τη συσκευή από τη συσκευασία φελιζόλ μόνο κατά τη στιγμή της εγκατάστασης.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

το προϊόν αυτό έχει μεγάλο βάρος. Η ανύψωση και η εγκατάσταση του απορροφητήρα πρέπει να πραγματοποιείται από δύο ή περισσότερα άτομα.

Η ελάχιστη απόσταση μεταξύ του στηρίγματος των μαγειρικών σκευών πάνω στην κουζίνα και του κάτω μέρους του απορροφητήρα δεν πρέπει να είναι μικρότερη από 50 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μεικτές. Πριν από την εγκατάσταση, ελέγξτε επίσης τις ελάχιστες αποστάσεις που αναφέρονται στο εγχειρίδιο της κουζίνας.

Εάν στις οδηγίες εγκατάστασης της κουζίνας συνιστάται μεγαλύτερη απόσταση μεταξύ της κουζίνας και του απορροφητήρα, ακολουθήστε τις σχετικές οδηγίες.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣ

Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών της συσκευής αντιστοιχεί στην τάση του δικτύου. Οι πληροφορίες αυτές μπορεί να αναγράφονται στο εσωτερικό του απορροφητήρα, κάτω από το φίλτρο για λίπη. Η αντικατάσταση του καλωδίου τροφοδοσίας (τύπου H05 VV-F 3 x 0,75 mm²) πρέπει να πραγματοποιείται από εξειδικευμένο ηλεκτρολόγο. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις. Εάν ο απορροφητήρας διαθέτει φις, συνδέστε το σε μια πρίζα που πληροί τους ισχύοντες κανονισμούς και βρίσκεται σε σημείο με εύκολη πρόσβαση μετά την εγκατάσταση. Εάν δεν υπάρχει φις (απευθείας σύνδεση στο δίκτυο) ή εάν η πρίζα δεν βρίσκεται σε σημείο με εύκολη πρόσβαση, πρέπει να εγκατασταθεί ένας τυπικός διπολικός διακόπτης που παρέχει τη δυνατότητα πλήρους απομόνωσης από το δίκτυο στις συνθήκες της κατηγορίας υπέρτασης III σύμφωνα με τους κανονισμούς εγκατάστασης.

ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ

Πριν τη χρήση

Αφαιρέστε τα προστατευτικά από χαρτόνι, την προστατευτική μεμβράνη και τις αυτοκόλλητες ετικέτες από τα εξαρτήματα. Ελέγξτε τη συσκευή για τυχόν ζημιές κατά τη μεταφορά.

Κατά τη διάρκεια της χρήσης

Για να αποφευχθούν τυχόν ζημιές, μην τοποθετείτε βάρος πάνω στη συσκευή. Μην εκθέτετε τη συσκευή σε ατμοσφαιρικούς παράγοντες.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόρριψη συσκευασίας Το υλικό συσκευασίας είναι 100% ανακυκλώσιμο, όπως δείχνει το σύμβολο ανακύκλωσης △. Συνεπώς, τα διάφορα μέρη της συσκευασίας πρέπει να απορρίπτονται κατάλληλα και σύμφωνα με τους τοπικούς κανονισμούς για την απόρριψη αποβλήτων.

Απόρριψη του προϊόντος

• Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ).
• Η σωστή απόρριψη αυτού του προϊόντος συμβάλλει στην αποτροπή πιθανών επιβλαβών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία λόγω ακατάλληλου χειρισμού των αποβλήτων του προϊόντος αυτού.
• Το σύμβολο στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα, αλλά να παραδίδεται στο ειδικό κέντρο συλλογής για την ανακύκλωση ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Απόρριψη οικιακών συσκευώ

• Η συσκευή αυτή έχει κατασκευαστεί από ανακυκλώσιμα ή επαναχρησιμοποιούμενα υλικά. Η απόρριψη της συσκευής πρέπει να γίνεται σύμφωνα με τους τοπικούς κανονισμούς απόρριψης αποβλήτων. Πριν από την απόρριψη, κόψτε το καλώδιο τροφοδοσίας.
  Για περαιτέρω πληροφορίες σχετικά με την επεξεργασία, τη συλλογή και την ανακύκλωση οικιακών ηλεκτρικών συσκευών, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα πώλησης της συσκευής.

ΟΔΗΓΟΣ ΑΝΕΥΡΕΣΗΣ ΒΛΑΒΩΝ

Η συσκευή δεν λειτουργεί:

• Ελέγξτε εάν υπάρχει κεντρική ηλεκτρική παροχή και εάν η συσκευή είναι συνδεδεμένη στην ηλεκτρική παροχή
• Απενεργοποιήστε τη συσκευή και εκκινήστε την ξανά για να δείτε εάν η βλάβη επιμένει.

Το επίπεδο αναρρόφησης του απορροφητήρα δεν είναι επαρκές:

• Ελέγξτε την ταχύτητα αναρρόφησης και ρυθμίστε την, εάν απαιτείται.
• Ελέγξτε ότι τα φίλτρα είναι καθαρά
• Ελέγξτε εάν οι αεραγωγοί είναι φραγμένοι.

Το φως δεν λειτουργεί.

• Ελέγξτε τον λαμπτήρα και αντικαταστήστε τον εάν απαιτείται
• Ελέγξτε ότι ο λαμπτήρας έχει τοποθετηθεί σωστά.

ΣΕΡΒΙΣ

Πριν καλέσετε το Σέρβις:

1. Δείτε εάν μπορείτε να επιλύσετε το πρόβλημα μόνοι σας με τη βοήθεια των υποδείξεων που παρέχονται στον «Οδηγό ανεύρεσης βλαβών».
2. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή για να διαπιστώσετε εάν η βλάβη παραμένει.

Εάν μετά τους παραπάνω ελέγχους η βλάβη ακόμη υπάρχει, επικοινωνήστε με το πλησιέστερο Σέρβις.

Πάντα να αναφέρετε:

• Μια σύντομη περιγραφή της βλάβης.
  • Τον ακριβή τύπο και μοντέλο της συσκευής
• τον αριθμό Service (ο αριθμός μετά την ένδειξη «Service» στην πινακίδα τεχνικών στοιχείων) που βρίσκεται στο εσωτερικό της συσκευής. Ο αριθμός Service υποδεικνύεται και στο φυλλάδιο της εγγύησης
  • Την πλήρη διεύθυνσή σας
  • Τον τηλεφωνικό αριθμό σας.

SERVICE

0000 000 00000

Εάν απαιτούνται οποιεσδήποτε επισκευές, επικοινωνήστε με εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών (για εγγύηση ότι θα χρησιμοποιηθούν γνήσια ανταλλακτικά και οι επισκευές θα διεξαχθούν σωστά).

ΚΑΘΑΡΙΣΜΟΣ

KINDYNOΣ:

• Μη χρησιμοποιείτε ποτέ εξοπλισμό καθαρισμού με ατμό.
• Αποσυνδέετε τη συσκευή από την τροφοδοσία.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε διαβρωτικά ή λειαντικά απορρυπαντικά. Σε περίπτωση τυχαίας επαφής των προϊόντων αυτών με τη συσκευή, καθαρίστε αμέσως με ένα υγρό πανί.

- Καθαρίστε τις επιφάνειες με ένα υγρό πανί. Εάν υπάρχουν πολλές ακαθαρσίες, προσθέστε στο νερό λίγες σταγόνες απορρυπαντικού για τα πιάτα. Σκουπίστε με ένα στεγνό πανί.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε λειαντικά σφουγγάρια ή μεταλλικές ξύστρες ή συρμάτινα σφουγγάρια. Μπορεί να καταστραφεί η εμαγιέ επιφάνεια με την πάροδο του χρόνου.

• Χρησιμοποιείτε απορρυπαντικά ειδικά σχεδιασμένα για τον καθαρισμό της συσκευής και ακολουθείτε τις οδηγίες του κατασκευαστή.

ΣΗΜΑΝΤΙΚΟ: καθαρίζετε τα φίλτρα τουλάχιστον μία φορά το μήνα, για να απομακρυνθούν λάδια ή λιπαρά υπολείμματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Χρησιμοποιείτε προστατευτικά γάντια.
• Αποσυνδέετε τη συσκευή από την τροφοδοσία.

ФІАТРА ГІА ЛІПН

Το μεταλλικό φίλτρο για λίπη έχει απεριόριστη διάρκεια ζωής και πρέπει να καθαρίζεται μία φορά το μήνα στο χέρι ή σε πλυντήριο πιάτων, σε σύντομο κύκλο χαμηλής θερμοκρασίας. Μετά τον καθαρισμό σε πλυντήριο πιάτων, το φίλτρο για λίπη μπορεί να θαμπώσει. Ωστόσο, κάτι τέτοιο δεν επηρεάζει την ικανότητα φίλτραρίσματος του φίλτρου.

Αφαιρέστε τη λαβή, για να βγάλετε το φίλτρο.

Μετά το πλύσιμο και το στέγνωμα του φίλτρου, ακολουθήστε την αντίστροφη διαδικασία για να το τοποθετήσετε ξανά.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΛΑΜΠΤΗΡΩΝ

Ο απορροφητήρας διαθέτει σύστημα φωτισμού με τεχνολογία λαμπτήρων LED.

Οι λαμπτήρες LED παρέχουν βέλτιστο φωτισμό, διάρκειας έως 10 φορές μεγαλύτερης από τους συμβατικούς λαμπτήρες, καθώς και εξοικονόμηση ηλεκτρικής ενέργειας 90%.

Για την αντικατάσταση, ακολουθήστε την παρακάτω διαδικασία:

1. Αφαιρέστε τα φίλτρα για λίπη.
2. Αποκτήστε πρόσβαση στους λαμπτήρες από το εσωτερικό του απορροφητήρα.
3. Πιέστε τα ελατήρια απασφάλισης για να αποσυνδέσετε το λαμπτήρα.
   4.Αφαιρέστε το λαμπτήρα από τον απορροφητήρα.
4. Αποσυνδέστε τον ηλεκτρικό ακροδέκτη.

Για την τοποθέτηση του ανταλλακτικού λαμπτήρα, ακολουθήστε τη διαδικασία αφαίρεσης με αντίστροφη σειρά.

ΣΗΜ.: Για την προμήθεια του λαμπτήρα Led, απευθυνθείτε στο τμήμα τεχνικής υποστήριξης.

ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (μόνο απορροφητήρες φίλτρου):

Το φίλτρο ενεργού άνθρακα πρέπει να πλένεται μία φορά το μήνα στο πλυντήριο πιάτων και σε πρόγραμμα με την υψηλότερη θερμοκρασία, χρησιμοποιώντας κοινό απορρυπαντικό για πλυντήρια πιάτων. Συνιστάται να πλένετε το φίλτρο μόνο του.

Για να χρησιμοποιηθεί ξανά το φίλτρο ενεργού άνθρακα μετά το πλύσιμο, πρέπει να στεγνώσει σε φούρνο στους 100°C για 10 λεπτά.

Αντικαθιστάτε το φίλτρο ενεργού άνθρακα κάθε 3 χρόνια.

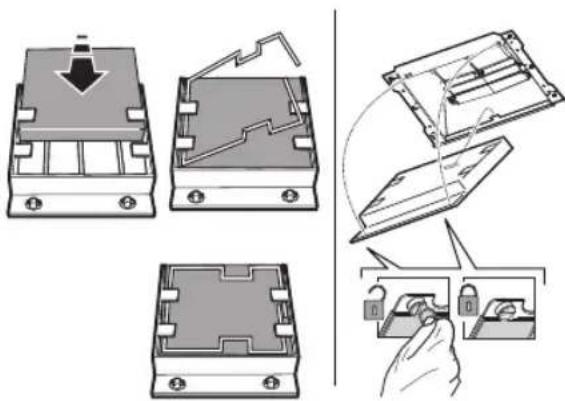

Τοποθέτηση του φίλτρου ενεργού άνθρακα:

1. Αφαιρέστε το φίλτρο για λίπη.
2. Κρεμάστε πρώτα το φίλτρο ενεργού άνθρακα στη μεταλλική γλωττίδα στο πίσω μέρος του απορροφητήρα και μετά στερεώστε το στο μπροστινό μέρος με τις δύο λαβές.
3. Τοποθετήστε πάλι το φίλτρο για λίπη

Αφαιρέστε όλα τα εξαρτήματα από τις συσκευασίες. Ελέγξτε εάν περιλαμβάνονται όλα τα εξαρτήματα.

• Συναρμολογημένος απορροφητήρας με μοτέρ, λαμπτήρες και τοποθετημένα φίλτρα για λίπη.
  • Οδηγίες τοποθέτησης και χρήσης
  • 1 δακτύλιος σύνδεσης
  • 1 ηλεκτρικό καλώδιο
  • 1 σχέδιο τοποθέτησης
• 6 ouplat toixou ∅ 8mm
  • 6 βίδες ∅ 5 x 45
  • 1 ασφάλεια συγκράτησης καλωδίου
  • 3 βίδες ∅ 3,5 x 9,5
  • 1 βάση στερέωσης απαγωγών
  • 2 βίδες ∅ 2,9 x 6,5
  • 2 ροδέλες
• Μόνο για μοντέλα με λειτουργία φιλτραρίσματος:
  • 1 διάφραγμα + 2 βίδες ∅ 2,9 x 6,5

ΕΓΚΑΤΑΣΤΑΣΗ - ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

Ο απορροφητήρας έχει σχεδιαστεί για να τοποθετείται και να λειτουργεί ως "Εκδοση απαγωγής" ή ως "Εκδοση φιλτραρίσματος αέρα".

Σημείωση: το μοντέλο με ηλεκτρική βαλβίδα μπορεί να λειτουργήσει μόνο στην "Εκδοση απαγωγής" και ο σωλήνας εξαγωγής πρέπει να συνδέεται σε μια περιφερική μονάδα αναρρόφησης.

Λειτουργία απαγωγής

Οι υδρατμοί αναρροφώνται και διοχετεύονται προς το εξωτερικό μέσω ενός σωλήνα απαγωγής (δεν παρέχεται) που συνδέεται στο ракόρ εξόδου αέρα του απορροφητήρα

Ανάλογα με το σωλήνα απαγωγής που έχετε αγοράσει, χρησιμοποιήστε την κατάλληλη μέθοδο στερέωσης στο ракόρ εξόδου αέρα.

ΣΗΜΑΝΤΙΚΟ: Εάν το φίλτρο ενεργού άνθρακα είναι ήδη τοποθετημένο, πρέπει να το αφαιρέσετε.

Λειτουργία φιλτραρίσματος αέρα

Ο αέρας διέρχεται από τα φίλτρα ενεργού άνθρακα, φιλτράρεται και ανακυκλώνεται στον περιβάλλοντα χώρο.

ΣΗΜΑΝΤΙΚΟ: Ελέγξτε ότι διευκολύνεται η επανακυκλοφορία του αέρα.

Εάν ο απορροφητήρας δεν διαθέτει φίλτρο ενεργού άνθρακα, πρέπει να το παραγγείλετε και να το τοποθετήσετε πριν από τη χρήση.

Η εγκατάσταση του απορροφητήρα πρέπει να εκτελείται σε καθαρό χώρο, μακριά από παράθυρα, πόρτες και πηγές θερμότητας.

Ο απορροφητήρας παρέχεται με όλα τα απαραίτητα υλικά για εγκατάσταση στους περισσότερους τύπους οροφών/τοίχων. Παρόλα αυτά είναι απαραίτητο να απευθυνθείτε σε έναν έμπειρο τεχνίτη ώστε να βεβαιωθείτε για την καταλληλότητα των υλικών ανάλογα με τον τύπο τοίχου/οροφής.

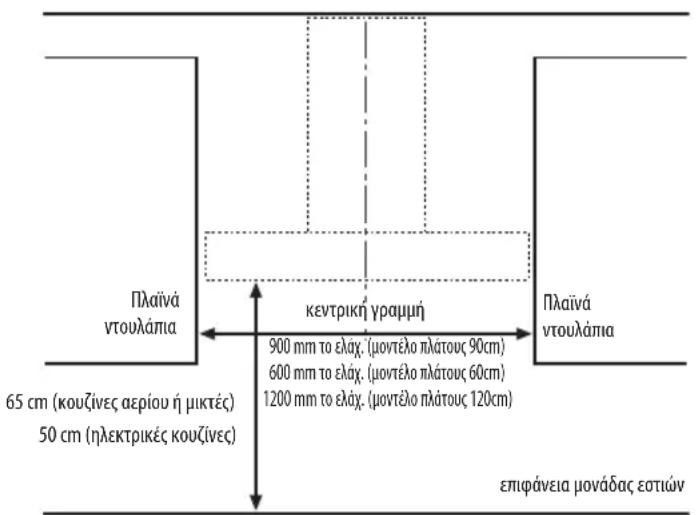

ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Πλαϊνά ντουλάπια 65 cm (κουζίνες αερίου ή μικτές) 50 cm (ηλεκτρικές κουζίνες) κεντρική γραμμή 900 mm to ελάχ. (μοντέλο πλάτους 90cm) 600 mm to ελάχ. (μοντέλο πλάτους 60cm) 1200 mm to ελάχ. (μοντέλο πλάτους 120cm) Πλαϊνά ντουλάπια επιφάνεια μονάδας εστιών

ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

Οι οδηγίες με την αριθμητική σειρά που αναφέρονται παρακάτω, αναφέρονται στα σχέδια που θα βρείτε στις τελευταίες σελίδες του παρόντος εγχειριδίου, που περιέχει και την αντίστοιχη αρίθμηση.

Σημείωση: Ορισμένες οδηγίες διαφέρουν ανάλογα με το πλάτος του προϊόντος ή το ύψος του κιβωτίου του απορροφητήρα. Στην περίπτωση αυτή, οι διαφορές στην εγκατάσταση επισημαίνονται τόσο στο κείμενο όσο και στα σχέδια.

1. Σημαδέψτε μια γραμμή στον τοίχο μέχρι το ταβάνι, η οποία αντιστοιχεί στην κεντρική γραμμή
2. Τοποθετήστε ένα σχέδιο διάτρησης δίπλα στον τοίχο (στερεώστε το με κολλητική ταινία): η κάθετη κεντρική γραμμή στο σχέδιο πρέπει να ταιριάζει με την κεντρική γραμμή που έχει σημειωθεί στον τοίχο, και το κάτω άκρο του σχεδίου διάτρησης πρέπει να ταιριάζει με το κάτω άκρο του απορροφητήρα.

Ανοίξτε μία οπή.

1. Αφαιρέστε το σχέδιο διάτρησης, τοποθετήστε τα υύπατ και τις βίδες όπως υποδεικνύεται στην εικόνα.

2. Σφίξτε λίγο.

3. Τοποθετήστε τη βάση στερέωσης απαγωγών στον τοίχο σε επαφή με την οροφή. Τρυπήστε και εισαγάγετε τα ούπατ στον τοίχο όπως υποδεικνύεται στην εικόνα. Στερεώστε τη βάση.

4. Λειτουργία αναρρόφησης μόνο - πίσω εξαγωγή: Ανοίξτε μία οπή στον πίσω τοίχο για τη διέλευση του σωλήνα απαγωγών.

5. Λειτουργία αναρρόφησης μόνο - εξαγωγή προς την οροφή: Ανοίξτε μία οπή στην οροφή για τη διέλευση του σωλήνα απαγωγών.

6. Προετοιμάστε τη σύνδεση με το οικιακό ηλεκτρικό δίκτυο.

7. Μόνο για μοντέλα με λειτουργία φιλτραρίσματος: Στερεώστε το διάφραγμα στη βάση στερέωσης των απαγωγών.

8. Αφαιρέστε τα φίλτρα για λίπη.

9. Αφαιρέστε την ταινία στερέωσης του κιβωτίου της ηλεκτρονικής μονάδας ελέγχου στο κιβώτιο του μοτέρ.

Σημείωση: Το σχέδιο είναι απλώς ενδεικτικό. Το κιβώτιο μπορεί να στερεωθεί προσωρινά σε άλλες πλευρές του κιβωτίου του μοτέρ.

1. Κρεμάστε τον απορροφητήρα στον τοίχο.
2. Προσαρμόστε την οριζόντια θέση του απορροφητήρα.
3. Ρυθμίστε την απόσταση του απορροφητήρα από τον τοίχο.
4. Σημειώστε τις οπές για την οριστική στερέωση του απορροφητήρα όπως υποδεικνύεται στην εικόνα.
5. Αφαιρέστε τον απορροφητήρα από τον τοίχο.
6. Τρυπήστε και εισαγάγετε τα όύπατ στον τοίχο όπως υποδεικνύεται στην εικόνα.
7. Κρεμάστε ξανά τον απορροφητήρα στον τοίχο.
8. Ασφαλίστε τον απορροφητήρα στον τοίχο με τις βίδες όπως υποδεικνύεται στην εικόνα.
9. Στερεώστε το δακτύλιο σύνδεσης στην οπή εξαγωγής.
10. Σφίξτε τις μερικώς σφιγμένες βίδες που στερεώνουν το κιβώτιο στο κιβώτιο του μοτέρ.

Σημείωση: Υπάρχουν δύο είδη κιβωτίων, με μπροστινή και πίσω στερέωση. Ακολουθήστε τις οδηγίες στα σχέδια (21a και 21b) ανάλογα με το μοντέλο σας.

1. Εισαγάγετε το καλώδιο τροφοδοσίας στην ειδική υποδοχή του.

2. Σταθεροποιήστε το καλώδιο στην ασφάλεια συγκράτησης καλωδίου.

ΣΗΜΑΝΤΙΚΟ: Η εργασία αυτή είναι υποχρεωτική. Συμβάλλει στο να αποφευχθεί η κατά λάθος αποσύνδεση του ηλεκτρικού καλωδίου.

Συνδέστε τη μονάδα στο οικιακό ηλεκτρικό δίκτυο.

1. Συνδέστε το σωλήνα εξαγωγής αερίων στο δακτύλιο σύνδεσης. Ο σωλήνας πρέπει να καταλήγει προς τα έξω (λειτουργία αναρρόφησης) ή προς το διάφραγμα (λειτουργία φιλτραρίσματος).
2. Τοποθετήστε τους απαγωγούς στη θέση τους πάνω από τον απορροφητήρα καλύπτοντας πλήρως το σύστημα αναρρόφησης.
3. Αφαιρέστε το άνω τμήμα και στερεώστε τους απαγωγούς με τις βίδες όπως υποδεικνύεται στην εικόνα.
4. Τοποθετήστε το φίλτρο άνθρακα (μόνο για μοντέλα με λειτουργία φίλτραρίσματος) και τοποθετήστε ξανά τα φίλτρα για λίπη.

Ελέγξτε εάν ο απορροφητήρας λειτουργεί ανατρέχοντας στην παράγραφο "Περιγραφή και χρήση του απορροφητήρα".

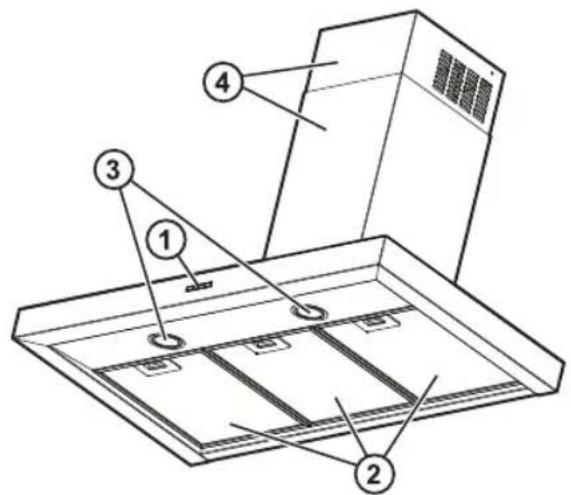

ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ

1. Πίνακας ελέγχου.
2. Φίλτρα για λίπη.
3. Λαμπτήρες.
4. Τηλεσκοπικός απαγωγός.

1. Πλήκτρο απενεργοποίησης / μείωσης ταχύτητας (ισχύος) αναρρόφησης
2. Πλήκτρο ενεργοποίησης / αύξησης ταχύτητας (ισχύος) αναρρόφησης
3. Κουμπί ενεργοποίησης / απενεργοποίησης χρονοδιακόπτη: καθυστερεί την απενεργοποίηση της επιλεγμένης ταχύτητας (ισχύος) αναρρόφησης κατά 5 λεπτά.

Σημείωση: Το κουμπί διαθέτει επίσης τη λειτουργία "Επαναφορά σήμανσης κορεσμού φίλτρου"

a b c d e 1 2 5 3 4

1. Κουμπί ON/OFF φωτισμού
2. Η ένδειξη εμφανίζει:

a. Ταχύτητα (ισχύος) αναρρόφησης: η ένδειξη περιστρέφεται ανάλογα με την επιλεγμένη ταχύτητα (ισχύ) αναρρόφησης.

Λειτουργία ασφάλειας: η ένδειξη αναβοσβήνει.

β. Κορεσμός φίλτρου για λίπη: ανάβει όταν απαιτείται συντήρηση φίλτρου.
γ. Χρονοδιακόπτης
δ. Κορεσμός φίλτρου ενεργού άνθρακα: ανάβει όταν απαιτείται συντήρηση φίλτρου.

Σημείωση: Η λειτουργία αυτή κανονικά είναι απενεργοποιημένη και πρέπει να ενεργοποιείται μόνο εάν ο απορροφητήρας χρησιμοποιείται ως μοντέλο με λειτουργία φίλτραρίσματος (με τοποθετημένο το φίλτρο ενεργού άνθρακα).

Για να το κάνετε, συνεχίστε ως εξής:

• απενεργοποιήστε τον απορροφητήρα
• κρατήστε τα κουμπιά 1 και 3 πατημένα ταυτόχρονα μέχρι η ένδειξη που αναβοσβήνει (ένδειξη απενεργοποιημένη) να παραμείνει σταθερά αναμμένη (ένδειξη ενεργοποιημένη).
• αφήστε τα κουμπιά.

Για να τον απενεργοποιήσετε, επαναλάβετε τη διαδικασία: η ένδειξη από σταθερά αναμμένη (ένδειξη ενεργοποιημένη) θα αρχίσει να αναβοσβήνει (ένδειξη απενεργοποιημένη).

ε. Φωτισμός

Λειτουργία ασφάλειας

Ο απορροφητήρας διαθέτει έναν αισθητήρα ο οποίος, στην περίπτωση μιας ξαφνικής αύξησης της θερμοκρασίας, ενεργοποιεί την αναρρόφηση μέχρι να μειωθεί σημαντικά η θερμοκρασία.

Επαναφορά σήμανσης κορεσμού φίλτρου

Μετά τη διεξαγωγή της συντήρησης του φίλτρου, κρατήστε πατημένο το κουμπί 3 μέχρι να σβήσει η ένδειξη.

VIKTIG SÄKERHETSINFORMATION
