NÁVOD K OBSLUZE AKR 756 IX WHIRLPOOL

CZ Návod k použití a údržbě

SK Návod na používanie a údržbu

Tyto pokyny jsou rovněž k dispozici na webových stránkách: www.whirlpool.eu.

VAŠE BEZPEČNOST I BEZPEČNOST JINÝCH OSOB JSOU VELMI DŮLEŽITÉ.

V tomto návodu a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která si musíte přečíst a dodržovat je.

Toto je výstražný symbol týkající se bezpečnosti, který upozorňuje uživatele na možná nebezpečí, jež by mohla hrozit jemu nebo dalším osobám.

Před každým bezpečnostním upozorněním je výstražný symbol a následující slova:

NEBEZPEČÍ:

Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak způsobí vážné poranění.

UPOZORNĚNÍ:

Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak by mohlo dojít k vážnému poranění.

Všechna bezpečnostní upozornění udávají konkrétní podrobnosti o příslušném možném nebezpečí/upozornění a obsahují pokyny, jak snížit riziko poranění, poškození a úrazu elektrickým proudem způsobené nesprávným použitím spotřebiče. Řídte se následujícími pokyny:

- Instalaci nebo údržbu musí provést specializované technik podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně vyžadováno v návodu k použití.

- Před instalací je nutné spotřebič odpojit od elektrické sítě.

- Uzemnění spotřebiče je povinné. (Není nutné pro odsavače třídy II označené symbolem na výrobním štítku).

- Napájecí kabel musí být dostatečně dlouhý, aby umožnil zapojení spotřebiče do zásuvky ve zdi.

- Chcete-li vytáhnout zástrčku ze síťové zásuvky, netahejte za napájecí kabel.

- Po skončení instalace nesmí být elektrické komponenty pro uživatele volně přístupné.

- Nedotýkejte se spotřebiče vlhkými částmi těla a nepoužívejte ho, když jste naboso.

- Tento spotřebič nesmějí použivat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují dospělí odpovědní za jejich bezpečnost, nebo jim nedávají příslušné pokyny k bezpečnému použití spotřebiče, a pokud si tyto osoby a děti neuvědomují možná nebezpečí. Děti si se spotřebičem nesmějí hrát. Čištění a běžnou uživatelskou údržbu nesmějí provádět děti, pokud nejsou pod dozorem dospělých.

- Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití. Vadné díly je třeba nahradit použitím originálních náhradních dílů. Veškerou další technickou údržbu smí provádět pouze oprávněný technik.

- Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

- Při vrtání do stěny nebo stropu dávejte pozor, abyste nepoškodili elektrické připojení a/nebo potrubí.

• Větrací kanály musí mít vždy odvod směřující ven.

- Odsávaný vzduch se nesmí odsávat do kouřovodu používaného k odtahu spalin plynových nebo jiných spalovacích zařízení, ale musí mít samostatný odvod. Dodržení všech státních norem týkajících se odsávání vzduchu je povinné.

- Pokud se odsávač par používá společně s jinými spotřebiči spalujícími plyn nebo jiná paliva, záporný tlak v místnosti nesmí být vyšší než 4 Pa (4x 10–5 barů). Z tohoto důvodu musí být místnost dobře větraná.

- Výrobce odmítá jakoukoli odpovědnost při nevhodném nebo nesprávném nastavení ovládacích prvků.

- Pravidelné čistění a údržba jsou nezbytné pro správnou funkci a dobrý výkon spotřebiče. Často odstraňujte všechny usazeniny ze znečištěných ploch, aby se zabránilo hromadění tuku. Pravidelně čistěte nebo vyměňujte filtry.

- Pod odsávačem par nikdy neopalujte (neflambujte) jídla otevřeným plamenem. Otevřený plamen by mohl způsobit požár.

- Při smažení jídel nenechávejte pánev bez dozoru, protože olej na smažení by se mohl vznítit.

- Nedodržení pokynů k čištění odsavače a výměně filtrů může způsobit požár.

- Odsávač výparů nesmí být otevřený bez nainstalovaných tukových filtrů, a musí být pod neustálým dohledem.

• Plynové spotřebiče se smí používat pod odsavačem pouze s nádobím.

- Používáte-li více než tři plynové hořáky, odsavač musí být zapnutá na výkon 2 nebo vyšší. Tím se odstraní tepelné přetížení spotřebiče.

- Před dotykem žárovek se ujistěte, že již vychladly.

- Nepoužívejte, ani nenechávejte odsavač bez správně instalovaných žárovek, hrozí nebezpečí úrazu elektrickým proudem.

• Pro všechny kroky instalace a údržby používejte pracovní rukavice.

- Spotřebič není vhodný pro venkovní použití.

- Když je zapnutá varná deska, mohou se přístupné části odsavače zahřát na vysokou teplotu.

TUTO PŘÍRUČKU SI USCHOVEJTE PRO DALŠÍ POUŽITÍ.

Prohlášení o shodě CE

• Tento spotřebič byl navržen, vyroben a uváděn na trh v souladu s:
• bezpečnostními požadavky směrnice EHS pro nízké napětí 2006/95/ES (nahrazující směrnici 73/23/EHS a její další znění);
• požadavky na ekodesign podle evropských nařízení č. 65/2014 a č. 66/2014 v souladu s evropskou normou EN 61591
• požadavky na ochranu směrnice "EMC" 2004/108/ES.

Elektrické zabezpečení spotřebiče je zaručeno pouze v případě správného připojení ke schválenému uzemňovacímu zařízení.

Tipy pro úsporu energie

• Zapněte odsavač na minimální rychlost hned na začátku vaření a nechte ho v chodu ještě několik minut po ukončení vaření.
• Zvyšte rychlost pouze v případě velkého množství kouře a páry a velké rychlosti používejte jen ve výjimečných situacích.
• Pokud je to nutné k udržení dobré účinnosti snížení zápachu, vyměňte filtr/y s aktivním uhlím.
• Pokud je to nutné k udržení dobré účinnosti tukového filtru, vyčistěte tukový filtr/y.
• Používejte maximální průměr odtahového systému uvedený v tomto návodu, zajistíte tak optimální účinnost a minimální hluk.

INSTALACE

Po vybalení spotřebiče zkontrolujte, zda se při dopravě nepoškodil. V případě problémů se obratte na servisní středisko. Aby se spotřebič nepoškodil, doporučujeme odstranit polystyrénový podstavec až těsně před instalací.

PŘÍPRAVA K INSTALACI

UPOZORNĚNÍ:

Spotřebič je těžký, k jeho zvednutí a instalaci jsou nutné minimálně dvě osoby.

Minimální vzdálenost mezi varnými plotýnkami na sporáku a hranou odsavače nesmí být menší než 50 cm u elektrických sporáků a 65 cm u sporáků plynových nebo kombinovaných. Před začátkem instalace zkontrolujte minimální vzdálenosti uvedené v návodu ke sporáku.

Jestliže je v pokynech k instalaci sporáku uvedena větší vzdálenost mezi sporákem a odsavačem, je nutné ji dodržet.

ELEKTRICKÉ PŘIPOJENÍ

Zkontrolujte, zda napětí uvedené na typovém štítku spotřebiče odpovídá napětí ve vašem bytě.

Tento štítek najdete uvnitř odsavače pod tukovým filtrem.

Napájecí kabel (typ H05 VV-F 3 x 0,75 mm ^2 ) smí vyměnit jen kvalifikovaný elektrikář. Obratte se na autorizované servisní středisko.

Jestliže je odsavač vybaven elektrickou zástrčkou, zapojte ji po instalaci do zásuvky, která odpovídá platným předpisům, a je umístěna na přístupném místě.

Pokud zástrčku nemá (přímé připojení do sítě) nebo zásuvka není v dostupném místě, zapojte odsavač v souladu s elektroinstalačními předpisy přes typizovaný dvoupólový vypínač, který zajistí úplné odpojení od sítě při přepětí kategorie III.

OBECNÁ DOPORUČENÍ

Před použitím

Odstraňte ochranné lepenkové obaly, ochrannou fólii a nálepky z příslušenství. Zkontrolujte, zda během dopravy nedošlo k poškození spotřebiče.

Během použití

Na spotřebič nepokládejte nic těžkého, aby se nepoškodil. Nevystavujte ho atmosférickým vlivům.

RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Likvidace obalu

Obalový materiál je 100% recyklovatelný a je označen recyklačním symbolem ⚠. Obalový materiál proto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle platných místních předpisů.

Likvidace spotřebiče

• Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/ES o odpadu z elektrických a elektronických zařízení (WEEE).
• Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, k nimž by jinak došlo jeho nevhodnou likvidací.
• Symbol na spotřebiči nebo přiložených dokumentech udává, že tento spotřebič nepatří do domácího odpadu, ale je nutné ho odvézt do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení.

Likvidace domácích spotřebičů

• Tento spotřebič je vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte ho podle místních předpisů pro odstraňování odpadu. Před likvidací odřízněte napájecí kabel.
• Další informace o zpracování, rekuperaci a recyklaci domácích elektrických spotřebičů zjistíte u příslušného místního úřadu, sběrné služby domovního odpadu, nebo v obchodě, kde jste spotřebič zakoupili.

JAK ODSTRANIT PORUCHU

Spotřebič nefunguje:

• Zkontrolujte, zda je v síti proud a zda je spotřebič elektricky připojený;
• Vypněte a opět zapněte spotřebič, aby zjistili, zda porucha stále trvá.

Odsávací výkon není dostatečný:

• Zkontrolujte rychlost odsávání a v případě potřeby ji upravte;
  • Zkontrolujte, zda jsou filtry čisté;
• Zkontrolujte, zda nejsou větrací otvory ucpané, a případně je vyčistěte.

Osvětlení trouby nefunguje;

• Zkontrolujte žárovku a v případě potřeby ji vyměňte;
• Zkontrolujte, zda je žárovka správně nasazená.

POPRODEJNÍ SERVIS

Než zavoláte do servisu:

1. Nejdříve zjistěte, zda můžete problém vyřešit sami s pomocí doporučení uvedených v části „Jak odstranit poruchu“.
2. Vypněte spotřebič a znovu jej zapněte, abyste zjistili, zda porucha stále trvá.

Pokud porucha stále trvá i po provedení výše uvedené kontroly, obratte se na nejbližší servis.

Vždy uvedte:

• stručný popis poruchy;
• presný typ a model spotřebiče;
  • servisní číslo (číslo uvedené za slovem SERVICE na typovém štítku uvnitř spotřebiče). Servisní číslo je uvedeno i na záručním listu;
• vaši úplnou adresu;
  • vaše telefonní číslo.

SERVICE

0000 000 00000

Jestliže je nutná oprava, obratte se na autorizovaný poprodejní servis (abyste měli jistotu, že budou použity originální náhradní díly a že oprava bude provedena správně).

ČIŠTĚNÍ

UPOZORNĚNÍ:

• Spotřebič nikdy nečistěte čisticím zařízením na páru.
• Spotřebič odpojte od elektrické sítě.

DŮLEŽITĚ UPOZORNĚNÍ: Nepoužívejte korozivní nebo abrazivní detergenty. Jestliže se tyto prostředky přesto náhodně na spotřebič dostanou, ihned je otrete vlhkým hadříkem.

- Plochy spotřebiče otírejte vlhkým hadříkem. Jsou-li velmi zašpiněné, omyjte je roztokem vody s několika kapkami detergentu na nádobí. Nakonec spotřebič otřete suchým hadříkem.

DŮLEŽITÉ UPOZORNĚNÍ: Nepoužívejte abrazivní houbičky, kovové škrabky ani drátěnky. Mohly by časem zničit smaltovaný povrch.

- Používejte detergenty speciálně určené pro čištění spotřebičů a dodržuje pokyny výrobce.

DŮLEŽITÉ UPOZORNĚNÍ: Filtry čistěte nejméně jednou za měsíc a odstraňte všechny usazeniny oleje a tuku.

UPOZORNĚNÍ:

• Používejte ochranné rukavice.
• Odsavač odpojte od elektrické sítě.

TUKOVÉ FILTRY

Kovový tukový filtr má omezenou životnost a je nutné ho jednou měsíčně umýt v dřezu nebo v myčce při krátkém mycím cyklu s nízkou teplotou. Mytím v myčce může tukový filtr změnit barvu, ale jeho filtrační výkon se tím nesníží.

Zatáhněte za držadlo k vyjmutí filtru.

Po umytí a osušení tukový filtr opačným postupem nasadte.

VÝMĚNA ŽÁROVEK

Systém osvětlení odsavače je založen na technologii LED.

Diody LED nabízejí optimální osvětlení a ve srovnání s tradičními žárovkami až desetinásobnou životnost a o 90 % nižší spotřebu energie.

Při výměně postupujte následujícím způsobem:

1. Vyjměte tukový filtr.
2. Vyhledejte žárovky uvnitř odsavače.
3. Stisknutím uvolňovacích pružin uvolněte žárovku.
4. Vyjměte žárovku z odsavače.
5. Odpojte elektrickou svorku.

Zopakováním výše uvedených kroků v obráceném pořadí nainstalujte novou žárovku.

Poznámka: Chcete-li zakoupit náhradní žárovky LED, obraťte se na středisko technické podpory.

FILTR S AKTIVNÍM UHLÍM (pouze odsavače s filtrací):

Uhlíkový filtr je nutné umýt jednou za měsíc v myčce při nejvyšší teplotě běžným mycím prostředkem pro myčky. Doporučujeme mýt v myčce pouze filtr bez dalšího nádobí.

Po umytí musíte uhlíkový filtr sušit v troubě při 100° C po dobu 10 minut, aby došlo k jeho opětovné aktivaci.

Uhlíkový filtr vyměňujte každé 3 roky.

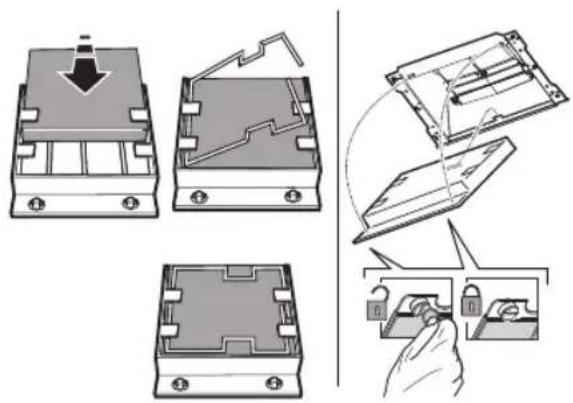

Nasazení uhlíkového filtru:

1. Vyjměte tukový filtr.
2. Uhlíkový filtr nejprve zajistěte kovovými úchyty na zadní straně odsavače a pak ho připevněte vpředu dvěma knoflíky.
3. Tukový filtr vratte zpět

Ze sáčků vytáhněte všechny součásti. Zkontrolujte, zda balení obsahuje všechny součásti.

• Sestavený odsavač par s motorem, žárovkami, instalovanými tukovými filtry.
• Návod k instalaci a použití
  • 1 spojovací příruba
  • 1 elektrický kabel
  • 1 montážní deska
• 6 hmoždinek ∅ 8 mm
  • 6 šroubů ∅ 5 x 45
  • 1 kabelová svorka
  • 3 šrouby ∅ 3,5 x 9,5
  • 1 držák komínů
  • 2 šrouby ∅ 2,9 x 6,5
  • 2 podložky
• Pouze pro model s filtrem: 1 klapka + 2 šrouby ∅ 2,9 x 6,5

INSTALACE - PŘEDBĚŽNÉ POKYNY K INSTALACI

Odsavač byl zkonstruován k instalaci a použití ve dvou modelech, s vnějším odtahem a s filtrem.

Poznámka: Model s elektrickým ventilem může fungovat pouze s vnějším s odsáváním a odtahová trubka se připojuje k periferní nasávací jednotce.

Model s vnějším odtahem

Výpary jsou odsávány a odváděny ven pomocí odtahové trubky (není součástí dodávky), která se připevňuje na spojovací přírubu na odsavači.

Podle typu zakoupené odtahové trubky zajistěte vhodné připevnění k spojovací přírubě pro odtahovou trubku.

DÜLEŽITÉ UPOZORNĚNÍ: Jestliže je uhlíkový filtr/filtry již nasazen, odstraňte ho/je.

Model s filtrem

Vzduch se filtruje průchodem přes uhlíkový filtr/-y a znovu odvádí zpět do místnosti.

DÜLEŽITÉ: Zkontrolujte, zda je zajištěn oběh vzduchu.

Jestliže odsavač není vybaven uhlíkovým filtrem/-y, je nutné ho/je před použitím objednat a instalovat.

Odsavač by se měl instalovat v dostatečné vzdálenosti od silně znečištěných míst, oken, dveří a zdrojů tepla.

Odsavač je vybaven veškerým materiálem nutným k instalaci na většinu stěn nebo stropů. Poradte se presto s kvalifikovaným technikem o vhodnosti materiálů pro daný typ stěny nebo stropu.

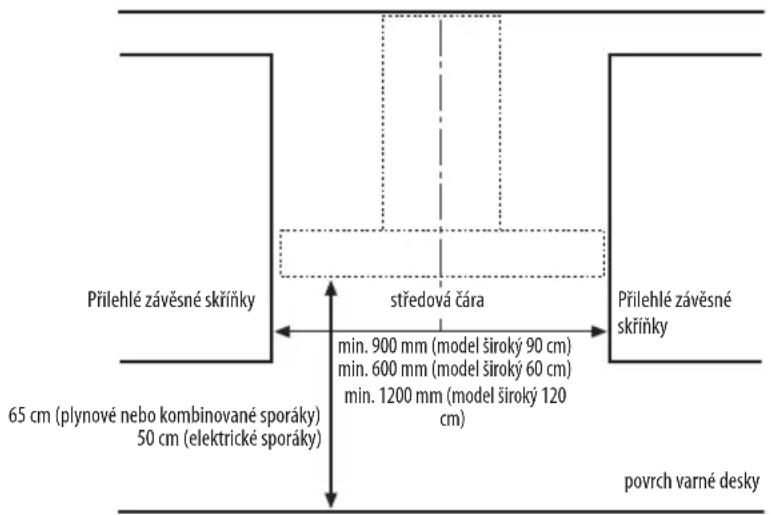

INSTALAČNÍ ROZMĚRY

Přilehlé závěsné skříňky 65 cm (plynové nebo kombinované sporáky) 50 cm (elektrické sporáky) středová čára min. 900 mm (model široký 90 cm) min. 600 mm (model široký 60 cm) min. 1200 mm (model široký 120 cm) Přilehlé závěsné skříňky povrch varné desky

INSTALACE - NÁVOD K MONTÁŽI

Dále uvedené pokyny v čiselném pořadí odkazují na obrázky (se stejnými čísly), které najdete na posledních stranách tohoto návodu.

Poznámka: Některé pokyny se liší na základě šířky spotřebiče nebo výšky tělesa odsavače; v tomto případě jsou rozdíly v instalaci uvedeny jak v textu, tak i na obrázku.

1. Na stěně vyznačte středovou čáru až ke stropu.
2. Na stěnu přiložte šablonu pro vrtání (připevněte ji lepicí páskou): svislá středová čára vytistěná na šabloně musí odpovídat středové čáre nakreslené na stěně a dolní okraj šablony pro vrtání musí odpovídat dolnímu okraji odsavače.

Vyvrtejte otvor.

1. Pak šablonu pro vrtání sejměte, vložte hmoždinky a šrouby podle návodu.
2. Trochu je utáhněte.
3. Na stěnu přiléhající ke stropu položte držák komína. Vyvrtejte otvory a zasuňte hmoždinky do zdi podle pokynů. Připevněte držák.
4. Pouze pro model s odtahem - zadní odtah: Na zadní straně vytvořte otvor pro průchod odtahové trubky.
5. Pouze pro model s odtahem - odtah stropem: Na stropě vytvořte otvor pro průchod odtahové trubky.
6. Připravte připojení k domácí elektroinstalaci.
7. Pouze pro model s filtrem: Připevněte klapku k držáku komínů.
8. Vyjměte tukový filtr nebo filtry.
9. Odstraňte lepicí pásku, kterou je ovládací elektronická skříňka připevněná tělesu motoru.

Poznámka: Vyobrazení je čistě informační, skříňka může být také připevněná k jiným stranám tělesa motoru.

1. Odsavač zavěste na stěnu.
2. Seřidte vodorovné vyrovnání odsavače.
3. Upravte vzdálenost odsavače od stěny.
4. Vyznačte otvor/-y ke konečnému upevnění odsavače podle obrázku.
5. Odsavač opět sejměte ze stěny.
6. Vyvrtejte otvory a zasuňte hmoždinky do zdi podle pokynů.
7. Odsavač opět zavěste na stěnu.
8. Připevněte odsavač ke stěně pomocí šroubů, jak je uvedeno.
9. Připevněte spojovací přírubu k odtahovému otvoru.
10. Dotáhněte částečně utažené šrouby a tím připevněte skříňku k tělesu motoru.

Poznámka: K dispozici jsou dva typy skříněk, pro přední a zadní montáž. Postupujte podle pokynů na obrázcích (21a a 21b) pro váš model.

1. Zasuňte napájecí kabel do příslušného otvoru.

2. Zajistěte kabel kabelovou svorkou.

DŮLEŽITÉ UPOZORNĚNÍ: Toto zajištění je povinné. Zabraňuje náhodnému odpojení napájecího kabelu.

Připojte odsavač k domácí elektrické síti.

1. Připojte odtahovou trubku par ke spojovací přírubě, trubka směruje ven (odsávací model), nebo směrem ke klapce (model s filtrem).
2. Nasadte komíny na místo nad odsavačem tak, aby úplně zakryly odsavač.
3. Vytáhněte horní část a přišroubujte komíny podle pokynů.
4. Připevněte uhlíkový filtr (pouze verze s filtrem) a umístěte zpět tukový filtr nebo filtry.

Zkontrolujte správné fungování odsavače podle části Popis a použití odsavače.

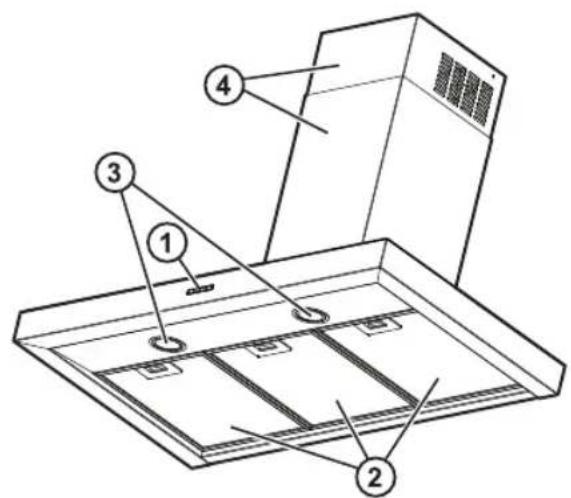

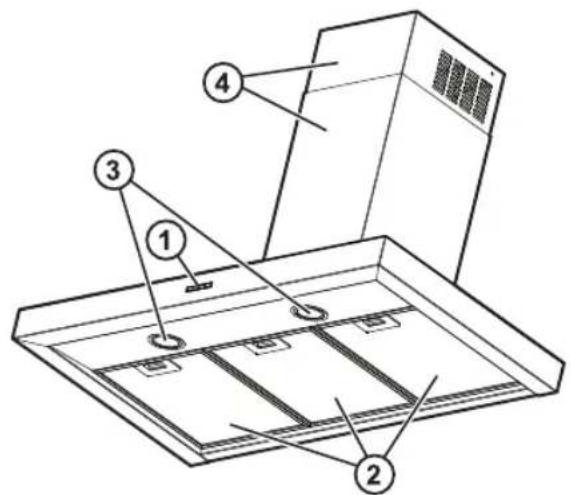

POPIS A POUŽITÍ ODSAVAČE

1. Ovládací panel.
2. Tukové filtry.
3. Žárovky.
4. Teleskopický komín.

1. VYPÍNÁNÍ/Tlačitko pro snížení odsávací rychlosti (výkonu)

2. ZAPÍNÁNÍ/Tlačitko pro zvýšení odsávací rychlosti (výkonu)

3. Tlačítko Vypnutí/zapnutí pomoci časovače: Zpozdí deaktivaci zvolené extrakční rychlosti (výkonu) o 5 minut.

Poznámka: Tlačitko má rovněž funkci „Resetování signalizace saturace filtru“

1. Tlačítko ZAP/VYP osvětlení

2. Displej zobrazuje:

a. Rychlost odsávání (výkon): Ukazatel se otáčí podle zvolené odsávací rychlosti (výkonu).

Bezpečný provoz: Ukazatel bliká.

b. Saturace tukového filtru: Zapne se, když je nutná údržba filtru.

c. Časovač

b. Saturace filtru s aktivním uhlím: Zapne se, když je nutná údržba filtru.

Poznámka:Tato funkce je obvykle deaktivovaná a je vhodné ji aktivovat pouze, pokud je odsavač používán s filtrem (s nasazeným filtrem s aktivním uhlím).

Při aktivaci postupujte následujícím způsobem:

• jednotku vypněte;
• podržte najednou tlačitka 1 a 3 stisknutá, dokud indikátor nepřejde z blikání (indikátor zakázán) na stálé svícení (indikátor povolen);
• uvolněte tlačítka.

Chcete-li funkci deaktivovat, postup zopakujte: indikátor již nebude trvale svítit (indikátor aktivní) a místo toho bude blikat (indikátor neaktivní).

e. Osvětlení

Bezpečný provoz

Odsavač je vybaven čidlem, které v případě náhlého zvýšení teploty aktivuje odsávání, dokud se teplota významně nesníží.

Resetování signalizace saturace filtru

Po dokončení údržby přidržte stisknuté tlačitko 3, dokud indikátor nezhasne.

- Spotrebiča sa nedotýkajte mokrými častami tela a nemanipulujte so spotrebičom, ked'ste bosí.

• Skontrolujte, či je elektrická siet pod napätím a či je spotrebič zapojený do elektrickej siete
• Spotrebič vypnite a znovu ho zapnite, aby ste skontrolovali, či porucha pretrváva.

Filter po umytí nechajte osušit' a pri montáži postupujte v opačnom poradí.

VÝMENA ŽIAROVIEK

Odsávač je vybavený osvetlovacím systémom založeným na LED technológii.

Montáž uhlíkového filtra:

Režim s filtrovaním vzduchu

Vzduch sa filtruje prechodom cez uhlíkový filter (filtre) a vracia sa spät' do prostredia.

Ak odsávač pár nie je vybavený uhlíkovým filtrom (filtrami), musíte ich objednat' a namontovať pred jeho použitím.

DÔLEŽITÉ UPOZORNENIE: Táto operácia je nevyhnutná. Zabráni náhodnému odpojeniu elektrického kábla.

1. Ovládací panel.
2. Tukové filtre.
3. Osvetlenie.
4. Vysúvací komín.

1. Vypínač osvetlenia
2. Na displeji sa zobrazí:

Po údržbe filtra podržte tlačidlo 3 stlačené, až kým indikátor nezhasne.

FONTOS BIZTONSÁGI TUDNIVALÓK
