INSTRUKCJA OBSŁUGI AKR 756 IX WHIRLPOOL

PL Instrukcja obsługi i konserwacji

Niniejsze instrukcje są również dostępne na stronie internetowej: www.whirlpool.eu.

BEZPIECZEŃSTWO PAŃSTWA I INNYCH OSÓB JEST BARDZO WAŻNE.

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ściśle przestrzegać.

Oto symbol "Uwaga", odnoszący się do bezpieczeństwa, ostrzegający użytkowników przed potencjalnymi zagrożeniami dla nich samych i innych.

Wszelkie ostrzeżenia dotyczące niebezpieczeństwa poprzedzone są symbolem Uwaga oraz następującymi terminami:

NIEBEZPIECZEŃSTWO:

oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do poważnych obrażeń.

OSTRZEŻENIE:

oznacza niebezpieczną sytuację, której zaistnienie może prowadzić do poważnych obrażeń.

Wszelkie ostrzeżenia dotyczące bezpieczeństwa szczegółowo określają potencjalne niebezpieczeństwo/ostrzeżenie i wskazują, w jaki sposób zmniejszyć ryzyko obrażeń, uszkodzeń i porażenia prądem elektrycznym wskutek niewłaściwego użytkowania urządzenia. Należy postępować zgodnie z następującymi instrukcjami:

• Instalacja i konserwacja musi być przeprowadzona przez wykwalifikowanego serwisanta zgodnie z instrukcjami producenta oraz obowiązującymi miejscowymi przepisami bezpieczeństwa. Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to wyraźnie zalecane w instrukcji obsługi.
• Przed przystąpieniem do jakichkolwiek czynności instalacyjnych urządzenie należy odłączyć od zasilania elektrycznego.
  • Uziemienie urządzenia jest obowiązkowe. (Niemożliwe w przypadku okapów klasy II oznaczonych symbolem □ na etykiecie specyfikacji).
• Przewód zasilający musi być wystarczająco długi, aby umożliwiał podłączenie do gniazdka zasilania sieciowego.
• Nie odłącać urządzenia od zasilania, ciągnąc za przewód.
• Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do podzespołów elektrycznych urządzenia.
• Nie dotykać urządzenia mokrymi częściami ciała i nie obsługiwać go boso.
• Urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat lub osoby o obniżonej sprawności fizycznej, sensorycznej lub umysłowej bądź przez osoby dysponujące niedostatecznym doświadczeniem i wiedzą tylko wtedy, gdy odbywa się to pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane w zakresie bezpiecznej obsługi urządzenia i są świadome związanych z nią zagrożeń. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci, chyba że są one nadzorowane przez osobę dorosłą.
• Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to konkretnie zalecane w instrukcji. Niesprawne części muszą być wymienione na oryginalne części zamienne. Wszystkie pozostałe prace serwisowe i konserwacyjne muszą być wykonywane przez kompetentnego serwisanta.
• Należy pilnować, aby dzieci nie bawiły się urządzeniem.
• Podczas wiercenia otworów w ścianie lub suficie zachować ostrożność, aby nie uszkodzić podłączeń elektrycznych i/lub rur.
• Kanały wentylacyjne powinny zawsze mieć wyprowadzenie na zewnątrz.
• Powietrze nie może być odprowadzane do kanału, przez który odprowadzany jest dym z urządzeń spalających gaz lub inne paliwa, lecz powinno posiadać osobny wylot. Należy przestrzegać wszelkich krajowych norm prawnych dotyczących odprowadzania spalin.
• Jeśli okap będzie użytkowany wraz z innymi urządzeniami na gaz lub inne paliwa, podciśnienie w pomieszczeniu nie powinno przekraczać 4 Pa (4 x 10-5 bar). Dlatego należy upewnić się, że pomieszczenie jest wystarczająco przewiewne.
• Producent nie ponosi żadnej odpowiedzialności za uszkodzenia i straty spowodowane niewłaściwym użytkowaniem lub nieprawidłową konfiguracją ustawień.
• Regularna konserwacja i często czyszczenie zapewnią jego sprawne i wydajne działanie urządzenia. Należy często usuwać osad z zabrudzonych powierzchni, aby nie dopuścić do nagromadzenia się tłuszczu. Regularnie czyścić lub wymieniać filtry.
• Nigdy nie przyrządać płonących potraw (flambé) pod urządzeniem. Stosowanie otwartego płomienia może spowodować pożar.
• Podczas smażenia potraw nie należy zostawiać patelni bez nadzoru, gdyż może nastąpić zapalenie tłuszczu.
• Nieprzestrzeganie zaleceń dotyczących czyszczenia okapu oraz wymiany filtrów grozi pożarem.
• Okapu nie wolno nigdy otwierać bez zainstalowanych filtrów przeciwtłuszczowych i należy go trzymać pod ciągłym nadzorem.
• Urządzenia zasilane gazem mogą być używane pod okapem tylko wtedy, gdy na palnikach ustawione są naczynia.
• W przypadku korzystania z trzech lub więcej palników gazowych okap należy ustawić na poziom mocy 2 lub wyższy. Zapobiegnie to akumulacji ciepła w urządzeniu.
• Przed dotknięciem żarówek sprawdzić, czy ostygły.
• Nie stosować ani nie zostawiać okapu bez prawidłowo zamontowanych żarówek. Niebezpieczeństwo porażenia prądem elektrycznym.
• Wszelkie czynności montażowe i konserwacyjne należy wykonywać w rękawicach ochronnych.
• Urządzenie nie jest przeznaczone do eksploatacji na zewnątrz.
• Gdy działa płyta kuchenna, części okapu, do których ma dostęp użytkownik, mogą się nagrzewać.

ZACHOWAĆ NINIEJSZĄ BROSZURE DO WGLĄDU.

Deklaracja zgodności C€

- Niniejsze urządzenie zostało zaprojektowane, wyprodukowane i wprowadzone na rynek zgodnie z:

- wymogami bezpieczeństwa określonymi w Dyrektywie nr 2006/95/WE w sprawie niskiego napięcia (która zastąpiła Dyrektywę nr 73/23/EWG z późniejszymi zmianami);

- wymogami dotyczącymi projektowania ekologicznego określonymi w Dyrektywach nr 65/2014 i 66/2014, zgodnie z europejską normą EN 61591

- wymogami dotyczącymi ochrony określonymi w Dyrektywie w sprawie zgodności elektromagnetycznej"EMC" 2004/108/WE.

Urządzenie jest bezpieczne jedynie w przypadku, gdy zostało poprawnie podłączone do zgodnego z normami uziemienia.

Wskazówki dotyczące energooszczędność

• Okap należy uruchamiać z minimalną prędkością, gdy zaczyna się gotować i należy pozwolić mu pracować jeszcze przez kilka minut po zakończeniu gotowania.
• Prędkość roboczą należy zmieniać tylko w przypadku pojawienia się dużej ilości dymu i oparów, a maksymalnej prędkości należy używać tylko w ekstremalnych sytuacjach.
• Aby urządzenie skutecznie neutralizowało nieprzyjemne zapachy, należy pamiętać o wymianie filtrów węglowych zgodnie z potrzebą.
• W razie konieczności należy czyścić filtry przeciwtłuszczowe, aby urządzenie skutecznie filtrowało cząstki tłuszczu.
• W celu zoptymalizowania skuteczności i zminimalizowania poziomu hałasu należy zastosować maksymalną średnicę kanału odprowadzającego podaną w niniejszym podręczniku.

INSTALACJA

Po rozpakowaniu urządzenia należy je sprawdzić pod kątem ewentualnych uszkodzeń powstałych podczas transportu. W razie jakichkolwiek problemów skontaktować się ze sprzedawcą lub z najbliższym autoryzowanym serwisem. W celu uniknięcia uszkodzeń urządzenie należy wyjąć z opakowania styropianowego bezpośrednio przed instalacją.

PRZYGOTOWANIE DO INSTALACJI

OSTRZEŻENIE:

Produkt jest ciężki. Przy jego podnoszeniu i instalacji powinny współpracować co najmniej dwie osoby

Minimalna odległość pomiędzy naczyniami na kuchence a spodem okapu nie może być mniejsza niż 50 cm w przypadku kuchenek elektrycznych i 65 cm w przypadku kuchenek gazowych lub mieszanych. Przed przystąpieniem do instalacji należy również sprawdzić minimalne odległości podane w instrukcji obsługi kuchenki. Jeżeli w instrukcji instalacji kuchenki lub płyty przewidziana została większa odległość pomiędzy kuchenką a okapem, należy ją zastosować.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Sprawdzić, czy napięcie podane na tabliczce znamionowej urządzenia odpowiada napięciu w sieci. Tę informację znaleźć można wewnątrz okapu, pod filtrem przeciwtłuszczowym. Wymiany przewodu zasilającego (typ H05 VV-F 3 x 0,75 mm²) może dokonać wyłącznie wykwalifikowany elektryk. Skontaktować się z autoryzowanym centrum serwisowym. Jeżeli okap wyposażony jest we wtyczkę elektryczną, należy ją podłączyć do gniazdka spełniającego wymogi aktualnie obowiązujących przepisów, zainstalowanego w łatwo dostępnym miejscu. Jeżeli okap nie posiada wtyczki (bezpośrednie okablowanie podłączone do zasilania sieciowego) lub jeżeli gniazdko nie znajduje się w łatwo dostępnym miejscu, należy zainstalować standaryzowany dwubiegunowy odłącznik zasilania umożliwiający całkowite odcięcie urządzenia od zasilania w przypadku przepięcia kategorii III, zgodnie z przepisami dotyczącymi instalacji.

ZALECENIA OGÓLNE

Przed użyciem

Usunąć zabezpieczenia kartonowe, folię oraz nalepki z akcesoriów. Sprawdzić urządzenie pod kątem ewentualnych uszkodzeń powstałych podczas transportu.

W trakcie użytkowania

Aby nie dopuścić do uszkodzenia urządzenia, nie należy na nim kłaść ciężkich przedmiotów. Nie wystawiać urządzenia na działanie czynników atmosferycznych.

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

Utylizacja opakowania

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem ⚠️. Należy w odpowiedzialny sposób pozbywać się części opakowania, przestrzegając miejscowych przepisów dotyczących utylizacji odpadów.

Utylizacja urządzenia

• Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/WE (WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektrotechnicznym.
• Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie człowieka.

- Symbol 📋 na urządzeniu lub w dołączonej do niego dokumentacji oznacza, że urządzenia nie wolno traktować podobnie jak zwykłych odpadów domowych. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

Złomowanie sprzętu AG

• Urządzenie zostało wykonane z materiałów nadających się do recyklingu. Urządzenie należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami. Przed złomowaniem należy odciąć przewód zasilający.
• Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu urządzeń AGD, należy skontaktować się z odpowiednim lokalnym urzędem gminy, punktem skupu złomu lub sklepem, w którym zakupiono urządzenie.

INSTRUKCJA WYSZUKIWANIA USTEREK

Urządzenie nie działa:

• Sprawdzić, czy urządzenie jest podłączone do zasilania i czy w gniazdku płynie prąd
• Wyłączyć urządzenie i włączyć je ponownie, by sprawdzić, czy problem utrzymuje się.

Moc zasysania okapu jest niewystarczająca:

• Sprawdzić moc zasysania i w razie potrzeby zmienić ją;
• Sprawdzić, czy filtry są czyste
• Sprawdzić, czy otwory wentylacyjne nie są zatkane.

Oświetlenie nie działa;

• Sprawdzić żarówkę i w razie potrzeby wymienić ją
• Sprawdzić, czy żarówka została prawidłowo zainstalowana.

SERWIS TECHNICZNY

Przed skontaktowaniem się z Serwisem Technicznym należy:

1. Sprawdzić, czy problemu nie można usunąć samodzielnie, postępując zgodnie z sugestiami podanymi w rozdziale pt. „Instrukcja wyszukiwania usterek”.
2. Wyłączyć urządzenie, a następnie włączyć je z powrotem, aby sprawdzić, czy usterka nie znikła.

Jeśli po przeprowadzeniu powyższych czynności usterka nie znikła, należy skontaktować się z najbliższym Serwisem Technicznym.

Należy zawsze podać:

• Krótki opis usterki;
• Dokładny typ i model urządzenia
• Numer serwisowy (numer po słowie „SERVICE” na tabliczce znamionowej) znajdujący się po wewnętrznej stronie urządzenia. Numer serwisowy jest również podany na karcie gwarancyjnej

- Swój dokładny adres

- Swój numer telefonu.

SERVICE

Jeżeli urządzenie wymaga naprawy, należy się skontaktować z autoryzowanym serwisem technicznym (aby mieć gwarancję użycia oryginalnych części zamiennych i prawidłowego wykonania napraw).

CZYSZCZENIE

OSTRZEŻENIE:

• Nie stosować parowych urządzeń czyszczących.
• Odłączyć urządzenie od zasilania elektrycznego.

WAŻNE: Nie stosować detergentów korozyjnych ani ściernych. Jeśli taki produkt przypadkowo wszedł w kontakt z urządzeniem, należy natychmiast zetrzeć go wilgotną ściereczką.

• Powierzchnie należy czyścić wilgotną ściereczką. Jeśli są bardzo zabrudzone, dodać do wody kilka kropli płynu do mycia naczyń.
Wytrzeć do sucha ściereczką.

WAŻNE: Nie używać ściernych gąbek ani metalowych skrobaków lub myjek. W miarę upływu czasu mogą one zniszczyć powierzchnię urządzenia.

- Stosować detergenty przeznaczone do czyszczenia urządzenia i przestrzegać zaleceń producenta.

WAŻNE: W celu usunięcia pozostałości olejów lub tłuszczów filtry należy czyścić co najmniej raz w miesiącu.

OSTRZEŻENIE:

• Stosować rękawice ochronne.
• Odłączyć urządzenie od zasilania elektrycznego.

Metalowy filtr przeciwtłuszczowy ma nieograniczona trwałość i należy go myć raz w miesiącu ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Po myciu w zmywarce filtr przeciwtłuszczowy może zmatowieć, lecz jego zdolność filtrowania pozostaje absolutnie taka sama.

Aby wyjąć filtr, należy uprzednio wyjąć uchwyt.

Po umyciu i po osuszeniu filtru przeciwłuszczowego należy go ponownie zamontować, wykonując powyższe czynności w odwrotnej kolejności.

WYMIANA ŻARÓWEK

Okap posiada oświetlenie diodowe.

Diody zapewniają optymalne oświetlenie, ich żywotność jest nawet dziesięć razy dłuższa niż żarówek tradycyjnych, zużywają przy tym o 90% mniej energii.

Aby je wymienić, należy:

1. Wyjąć filtry przeciwtłuszczowe.
2. Uzyskać dostęp do żarówek wewnątrz okapu.
3. Zwolnić sprężyny, aby odczepić żarówki.
4. Wymontować żarówki z okapu.
5. Odłączyć zaciski przyłącza elektrycznego.

Zamocować nową żarówkę, postępując w odwrotnej kolejności.

UWAGA: W celu zakupu nowych diod należy skontaktować się z działem wsparcia technicznego.

FILTR Z WĘGLEM AKTYWOWANYM (tylko okapy filtrujące – pochłaniacze):

Filtr węglowy należy myć raz w miesiącu w zmywarce w najwyższej temperaturze, stosując zwykły detergent do zmywarek. Zalecamy mycie filtra bez innych naczyń.

Aby filtr węglowy mógł zostać ponownie użyty po zakończeniu mycia, należy go wcześniej osuszyć w piekarniku w temperaturze 100°C przez 10 minut.

Filtr węglowy należy wymieniać co 3 lata.

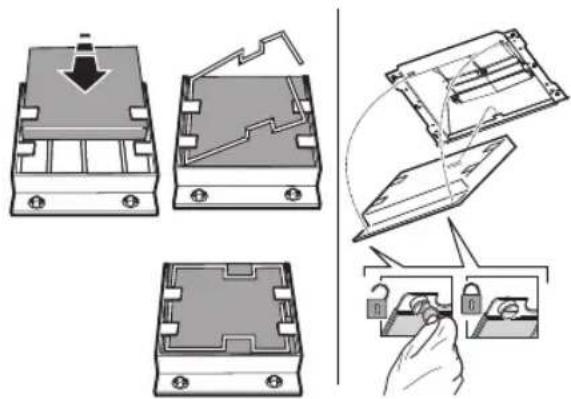

Montaż filtra węglowego:

1. Wyjąć filtr przeciwtłuszczowy.
2. Najpierw zawiesić filtr węglowy z tyłu na metalowej wypustce okapu, a następnie przykręcić go z przodu za pomocą dwóch pokręteł.
3. Zamontować z powrotem filtr przeciwtłuszczowy

Wyjąć wszystkie komponenty z opakowań. Sprawdzić, czy są wszystkie komponenty.

• Złożony okap z zamontowanym silnikiem, żarówkami i filtrami przeciwtłuszczowymi.
  • Instrukcja montażu i obsługi
  • 1 kołnierz
• 1 przewód zasilający
  • 1 szablon montażowy
  • 6 kołków ściennych ∅ 8mm
  • 6 śrub ∅ 5 x 45
  • 1 dławik
  • 3 śruby ∅ 3,5 x 9,5
• 1 wspornik przewodu odprawadzającego
  • 2 śruby ∅ 2,9 x 6,5
  • 2 podkładki
• Tylko wersja filtrująca (pochłaniacz): • 1 wyciąg pary + 2 śruby ∅ 2,9 x 6,5

INSTALACJA – WSTĘPNE INSTRUKCJE MONTAŻU

Okap został zaprojektowany w taki sposób, że może działać zarówno jako wyciąg („wersja z odprowadzaniem oparów na zewnątrz”), jak i jako pochłaniacz („wersja filtrująca”).

Uwaga: Model z zaworem elektrycznym może działać wyłącznie w wersji wyciągowej, a przewód odprowadzający należy podłączyć do peryferyjnej jednostki zasysania.

Wersja z odprowadzaniem oparów na zewnątrz (wyciąg)

Opary są zasysane i odprowadzane na zewnątrz za pośrednictwem przewodu wylotowego (nie jest on dostarczony w zestawie), który mocuje się do złącza wylotu powietrza w okapie.

W zależności od zakupionego typu przewodu wylotowego należy zapewnić odpowiedni system mocowania do złącza wylotowego powietrza.

WAŻNE: Jeżeli instalacja została już wykonana, należy wyjąć filtr(-y) węglowy(-e).

Wersja z recyrkulacją powietrza (filtr)

Powietrze jest filtrowane przez filtr węglowy i odprowadzane z powrotem do otoczenia.

WAŻNE: Sprawdzić, czy recyrkulacja powietrza jest prawidłowa.

Jeśli okap nie jest wyposażony w filtr węglowy, należy go zamówić i zamontować przed uruchomieniem okapu.

Okap powinien być montowany z dala od stref bardzo zanieczyszczonych, okien, drzwi i źródeł ciepła.

Okap jest wyposażony we wszystkie materiały konieczne do instalacji na większości ścian/sufitów. Aby upewnić się, czy materiały są odpowiednie do rodzaju ściany/sufitu, należy skonsultować się z wykwalifikowanym technikiem.

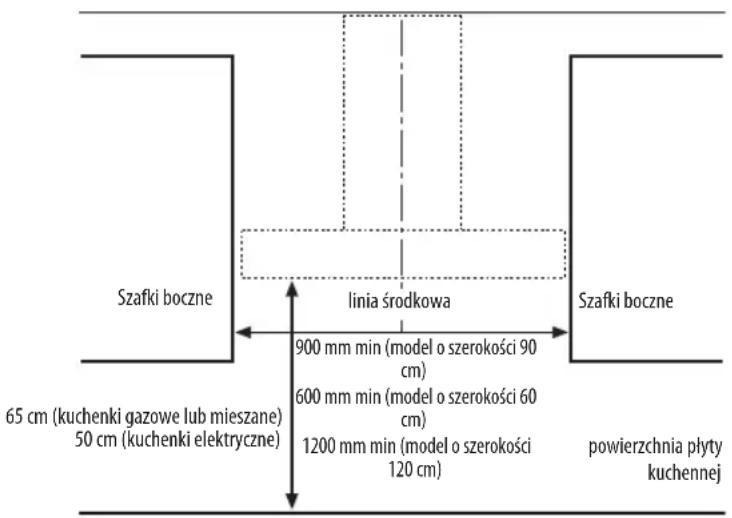

WYMIARY MONTAŻOWE

Szafki boczne 65 cm (kuchenki gazowe lub mieszane) 50 cm (kuchenki elektryczne) linia środkowa 900 mm min (model o szerokości 90 cm) 600 mm min (model o szerokości 60 cm) 1200 mm min (model o szerokości 120 cm) Szafki boczne powierzchnia płyty kuchennej

INSTALACJA – INSTRUKCJA MONTAŻU

Poniżej podane, kolejno ponumerowane instrukcje zawierają odniesienia do rysunków, które znajdują się na ostatniej stronie niniejszego dokumentu. W odniesieniach podano właściwe numery rysunków.

Uwaga: Niektóre instrukcje różnią się w zależności od szerokości urządzenia lub wysokości skrzyni okapu. W przypadku różnic dane dotyczące instalacji podane są zarówno w tekście jak i na rysunkach.

1. Narysować na ścianie linię sięgającą sufitu i odpowiadającą linii środkowej.

2. Za pomocą taśmy klejącej przymocować szablon wierceń do ściany: pionowa linia środkowa na szablonie powinna odpowiadać linii środkowej narysowanej na ścianie, a dolna krawędź szablonu powinna odpowiadać dolnej krawędzi okapu.

Wywiercić otwór.

1. Zdjąć szablon wierceń i włożyć kołki oraz śruby zgodnie ze wskazówkami.

2. Lekko dokręcić

3. Przyłożyć wspornik przewodu odprawadzającego do ściany dochodzącej do sufitu. Wywiercić otwory w ścianie i włożyć kołki zgodnie z instrukcją. Zamocować wspornik.

4. Tylko wersja wyciągowa – odprowadzenie z tyłu: Wywiercić otwór w ścianie tylnej, aby zapewnić przejście przewodu odprowadzającego.

5. Tylko wersja wyciągowa – odprowadzenie w kierunku sufitu: Wywiercić otwór na suficie, aby zapewnić przejście przewodu odprowadzającego.

6. Przygotować podłączenie do domowej sieci elektrycznej.

7. Tylko wersja filtrująca (pochłaniacz): Zamocować deflektor na wsporniku przewodu odprawadzającego.

8. Wyjąć filtr (-y) przeciwtłuszczowy (-e).

9. Usunąć taśmę mocującą skrzynię sterowania elektronicznego do skrzyni silnika.

Uwaga: Rysunek jest wyłącznie orientacyjny. Skrzynia może być czasowo przymocowana z innej strony skrzyni silnika.

1. Zawiesić okap na ścianie.

2. Wyregulować położenie poziome okapu.

3. Ustawić odległość okapu od ściany.

4. Zaznaczyć otwór (otwory) do ostatecznego montażu okapu zgodnie ze wskazówkami.

5. Zdjąć okap ze ściany.

6. Wywiercić otwory w ścianie i włożyć kości zgodnie z instrukcją.

7. Ponownie zawiesić okap na ścianie.

8. Przymocować okap do ściany za pomocą śrub zgodnie ze wskazówkami.

9. Zamocować pierścień łączący do otworu oprowadzania spalin.

10. Dokręcić do końca częściowo już przykręcone śruby mocujące skrzynię z obudową silnika.

Uwaga: Istnieją dwa rodzaje skrzyń: z mocowaniem przednim lub z mocowaniem tylnym. Postępować zgodnie z instrukcjami na rysunkach (21a oraz 21b) - odpowiednio do posiadanego modelu.

1. Ułożyć przewód elektryczny w prowadnicy.

2. Zabezpieczyć przewód w dławiku.

WAŻNE: Wykonanie niniejszej czynności jest obowiązkowe. Ma zapobiegać przypadkowemu odłączeniu się kabla elektrycznego.

Wykonać podłączenie do domowej sieci elektrycznej.

1. Wykonać połączenie przewodu odprowadzającego spaliny do pierścienia łączącego. Przewód powinien być skierowany na zewnątrz (wersja zasysająca — wyciąg) lub w kierunku deflektora (wersja filtrująca — pochłaniacz).

2. Zamocować przewód na miejscu powyżej okapu w taki sposób, aby całkowicie przykryć jednostkę wyciągową.

3. Wyjąć górną część i przykręcić przewody kominowe zgodnie ze wskazówkami.

4. Założyć filtr węglowy (tylko wersja filtrująca – pochłaniacz) oraz włożyć z powrotem filtr przeciwtłuszczowy (filtry przeciwtłuszczowe).

Sprawdzić działanie okapu – patrz rozdział pt. „Opis i obsługa okapu”.

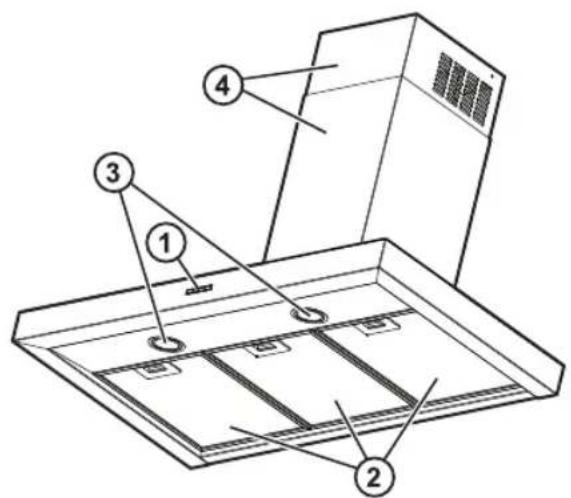

OPIS I OBSŁUGA OKAPU

1. Panel sterowania.
2. Filtry przeciwtłuszczowe.
3. Żarówki.
4. Komin teleskopowy.

1. Przycisk WYŁ. / zmniejszanie prędkości (mocy) wyciągowej
2. Przycisk WŁ. / zwiększanie prędkości (mocy) wyciągowej
3. Przycisk WŁ./WYŁ. Timera: opóźnia wyłączenie wybranej prędkości (mocy) wyciągowej o 5 minut.

Uwaga: Przycisk posiada również funkcję „Wyzerowanie sygnału nasycenia filtra”

a b c d e 1 1 1 1 1 5

1. Przycisk WŁ./WYŁ. oświetlenia
2. Wyświetlacz pokazuje:

a. Prędkość (moc) wyciągu: wskaźnik obraca się zgodnie z wybraną prędkością (mocą) wyciągową.
Bezpieczne działanie: wskaźnik miga.
b. Nasycenie filtra przeciwtłuszczowego: włącza się, gdy konieczna jest konserwacja filtra.
c. Timer
b. Nasycenie filtra z węglem aktywowanym: włącza się, gdy konieczna jest konserwacja filtra.

Uwaga: Funkcja ta jest normalnie wyłączona i należy ją włączyć jedynie wtedy, jeśli okap jest używany w wersji filtrującej (jako pochłaniacz, z zamontowanym filtrem węglowym).

W tym celu należy wykonać następujące czynności:

• wyłączyć okap
• jednocześnie nacisnąć i przytrzymać przyciski 1 oraz 3 do momentu, aż wskaźnik przestanie migać (wskaźnik wyłączony) i zacznie świecić światłem ciągłym (wskaźnik włączony).
• zwolnić przyciski.

Aby go wyłączyć, należy ponownie wykonać taką procedurę: wskaźnik przestanie świecić światłem ciągłym (wskaźnik włączony) i zamiast tego zacznie migać (wskaźnik wyłączony).

e. Oświetlenie

Bezpieczne działanie

Okap posiada czujnik, który w razie nagłego wzrostu temperatury włącza wyciąg na czas do momentu, aż temperatura znacząco spadnie.

Wyzerowanie sygnału nasycenia filtra

Po przeprowadzeniu konserwacji filtra należy nacisnąć i przytrzymać przycisk 3 do momentu, aż wskaźnik nie zgaśnie.

DŮLEŽITÉ INFORMACE O BEZPEČNOSTI
