NÁVOD NA OBSLUHU AKR 756 IX WHIRLPOOL

Tieto pokyny sú k dispozícii na internetovej stránke: www.whirlpool.eu.

BEZPEČNOST VAŠEJ OSOBY A OSTATNÝCH JE VEŘMI DÔLEŽITÁ.

Tento návod a samotný spotrebič poskytujú bezpečnostné upozornenia, ktoré si musíte prečítat' a vždy dodržiavať.

Výstražný symbol týkajúci sa bezpečnosti upozorňuje všetkých používatelov na možné nebezpečenstvá pre nich a pre ostatné osoby.

Všetky bezpečnostné varovania sú označené výstražným symbolom a nasledujúcimi termínmi:

NEBEZPEČENSTVO:

označuje bezprostredne hroziacu nebezpečnú situáciu, ktorá, ak jej nezabránite, spôsobí usmrtenie alebo vážne zranenie.

UPOZORNENIE:

označuje bezprostredne hroziacu nebezpečnú situáciu, ktorá, ak jej nezabránite, môže spôsobit' usmrtenie alebo vážne zranenie.

Všetky bezpečnostné varovania špecifikujú potenciálne nebezpečenstvo/výstrahu, na ktoré sa vzt'ahujú a indikujú, ako znížit' riziko poranenia, poškodenia alebo zásahu elektrickým prúdom vyplývajúce z nesprávného používania spotrebiča. Dodržiavajte nasledujúce pokyny:

- Inštaláciu alebo údržbu musí vykonať špecializovaný technik, v súlade s pokynmi výrobcu a za dodržiavania platných vnútroštátnych bezpečnostných predpisov. Nikdy neopravujte ani nevymieňajte žiadnu čast spotrebiča, ak sa to nevyžaduje v návode na obsluhu.

- Pred vykonávaním každej inštalácie treba spotrebič odpojit' od zdroja napájania.

- Spotrebič musí byť uzemnený. (Nie je nevyhnutné pre odsávače pár triedy II označené symbolom na výrobnom štítku).

• Dížka elektrického napájacieho kábla musí byť dostatočne dlhá, aby sa spotrebič dal zapojit’ do zásuvky elektrickej siete.

- Pri odpájaní spotrebiča od siete netahajte prívodný elektrický kábel.

- Po ukončení inštalácie používatel' nesmie mat' prístup k elektrickým častiam.

- Tento spotrebič smú používať deti vo veku nad 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnostami, ako aj osoby, ktoré nemajú dostatok skúseností a znalostí, iba pokial'sú pod dozorom alebo boli poučené o bezpečnom používaní spotrebiča a uvedomujú si hroziace nebezpečenstvo. Deti sa so spotrebičom nesmú hrat. Spotrebič nesmú čistiť ani na ňom robit údržbu deti, pokial' nie sú pod dohladom dospelej osoby.

- Neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je vyslovene uvedené v návode. Chybné diely sa musia vymeniť za vhodné bezchybné diely. Všetky ostatné služby údržby musí vykonat’ špecializovaný technik.

- Deti nesmú zostat' bez dozoru, aby sa nemohli hrat' so spotrebičom.

- Pri vrtaní do steny alebo stropu dávajte pozor, aby ste nepoškodili elektrické vodiče a/alebo potrubia.

- Vetracie otvory musia vždy vyústovat' von.

- Odvádzaný vzduch sa nesmie odvádzat’ do komína odvádzajúceho dym zo spotrebičov na spal’ovanie plynov alebo iných palív, ale musí mať samostatný výstup. Musia sa dodržiavať všetky štátne normy o odvode výparov. Ak budete odsávač pár používať spolu s inými spotrebičmi, ktoré využívajú plyn alebo iné palivá, záporný tlak v miestnosti nesmie byť vyšší ako 4 Pa (4 x 10-5 bar). Presvedčte sa preto, či je miestnosť dostatočne vetraná.

- Výrobca odmieta akúkolvek zodpovednosť v prípade nevhodného používania alebo nesprávneho nastavenia ovládačov.

- Pravidelná údržba a čistenie zaručuje správnu činnosť a výkonnosť spotrebiča. Často čistite všetky usadeniny na špinavom povrchu, aby ste predišli nahromadeniu tukov. Filtre pravidelne vyberte a vyčistite alebo vymeňte.

- Pod spotrebičom nikdy neflambujte jedlá. Používanie otvoreného plameňa by mohlo spôsobit' požiar.

- Počas smaženia nenechávajte panvice bez dozoru, tuk by sa mohol vznietit.

- Nedodržanie pokynov na čistenie odsávača a výmenu filtrov môže spôsobit' požiar.

- Odsávač pár sa nesmie otvárat, pokial'v ňom nie sú nainštalované tukové filtre a musí byt' vždy pod stálym dohl'adom.

- Plynové spotrebiče sa nesmú používať pod odsávačom, iba ked'sú na nich varné nádoby.

• Pri používaní viac ako troch varných zón by mal odsávač pár fungovať s úrovňou výkonu 2 alebo vyššou. Tým sa zabráni nahromadeniu tepla v spotrebiči.

- Predtým, ako sa dotknete žiaroviek skontrolujte, či sa vychladili.

- Odsávač pár nepoužívajte ani nenechávajte bez správne namontovaných žiaroviek, pretože hrozí nebezpečenstvo úrazu elektrickým prúdom.

- Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

- Spotrebič nie je určený na používanie vonku.

- Ak sa varná doska používa, prístupné časti odsávača sa môžu rozhorúčit.

ODLOŽTE SI TENTO NÁVOD NA BUDÚCE POUŽITIE.

Vyhlásenie o zhode C€

• Tento spotrebič bol navrhnutý, vyrobený a uvedený na trh v súlade s:
• bezpečnostnými predpismi „Smernice o nízkom napăti” 2006/95/ES (ktorá nahrádza smernicu 73/23/EHS v znení nasledujúcich úprav);
• požiadavkami na ochranu životného prostredia podľa nariadenia Európskeho parlamentu a Rady č. 65/2014 a č. 66/2014 v súlade s európskou normou EN 61591
• ochrannými požiadavkami smernice „EMC” 2004/108/ES.

Elektrická bezpečnosť spotrebiča je zaručená iba v prípade jeho zapojenia k sieti s účinným uzemnením.

Tipy na úsporu energi

• Pri začatí varenia zapnite odsávač pár na minimálnu rýchlost' a nechajte ho v činnosti ešte niekolko minút po ukončení varenia.
• Rýchlost' zvýšte iba v prípade velkého množstva pár a dymov, intenzívnu rýchlost' odsávania použite iba v mimoriadnych situáciách.
• Uhlikový filter (filtre) vymeňte v prípade potreby, aby sa uchovala vhodná redukcia pachov.
• Tukový filter (filtre) vyčistite v prípade potreby, aby sa uchovala vhodná účinnosť filtrovania tukov.
• Použite maximálny priemer odvodnej rúry, podľa indikácií v tejto príručke, čim sa dosiahne optimalizácia účinnosti a minimalizácia hlučnosti.

INŠTALÁCIA

Po vybalení spotrebiča skontrolujte, či sa pri preprave nepoškodil. Ak zistíte nejaké poškodenie, zavolajte predajcu alebo najbližšiu prevádzku servisu. Aby ste predišli akémukolvek poškodeniu, spotrebič vyberte z polystyrénového obalu až tesne pred inštaláciou.

PRÍPRAVA NA INŠTALÁCIU

! UPOZORNENIE:

výrobok je t'ažký, pri dvíhaní a inštalácii spotrebiča musia spolupracovat' aspoň dve osoby.

Minimálna vzdialenost' medzi podporou riadu na varnej doske a spodným okrajom odsávača musí presahovat' 50 cm pri elektrických varných doskách a 65 cm pri plynových a kombinovaných varných doskách. Pred inštaláciou treba tiež okrem iného skontrolovať minimálne vzdialenosti uvedené v návode na použitie varnej dosky. Ak je v pokynoch na inštaláciu varnej dosky uvedená väčsia vzdialenost' medzi varnou doskou a odsávačom, túto vzdialenost' treba dodržat'.

ELEKTRICKÉ ZAPOJENIE

Skontrolujte, či napätie uvedené na výrobnom štítku spotrebiča zodpovedá napätiu v elektrickej sieti domácnosti. Túto informáciu nájdete vnútri odsávača, pod tukovým filtrom. Výmenu napájacieho kábla (typ H05 VV-F 3 x 0,75 mm²) musí vykonať kvalifikovaný elektrikár. Zavolajte autorizované servisné stredisko. Ak je odsávač pár vybavený elektrickou zástrčkou, vsuňte zástrčku do elektrickej zásuvky, ktorá splňa požiadavky platných noriem a ktorá sa po inštalácii nachádza na prístupnom mieste. Ak zástrčka nie je k dispozícii (priame zapojenie do elektrickej siete), alebo ak zásuvka nie je umiestnená na prístupnom mieste, nainštalujte štandardný dvojpólový spínač, ktorý zaistí odpojenie od siete v prípade podmienok preťaženia kategórie III, pričom spínač namontujte podľa platných noriem pre inštaláciu.

VŠEOBECNÉ ODPORÚČANIA

Pred použitím

Odstráňte všetky ochranné diely z lepenky, ochranné fólie a nálepky z príslušenstva. Skontrolujte spotrebič, či sa pri preprave nepoškodil.

Počas používania

Aby ste predišli poškodeniu, na spotrebič nekladte nič t'ažké. Spotrebič nevystavujte atmosférickým vplyvom.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Likvidácia obalu

Všetky obalové materiály sa môžu recyklovať na 100 %, ako to potvrdzuje symbol recyklácie ⚠. Z tohto dôvodu sa rôzne časti obalu musia likvidovať zodpovedne, v plnom súlade s platnými predpismi o likvidácii odpadov.

Likvidácia spotrebiča

• Tento spotrebič je označený v súlade s európskou smernicou 2012/19/ES o odpade z elektrických a elektronických zariadení - Waste Electrical and Electronic Equipment (WEEE).
• Zabezpečením správnej likvidácie výrobku pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie a lůdské zdravie, ktoré by sa v inom prípade mohli vyskytnút pri nevhodnom zaobchádzaní pri likvidácii tohto výrobku.
• Symbol na výrobku alebo na sprievodných dokumentoch znamená, že s výrobkom sa nesmie zaobchádzať ako s domovým odpadom, ale treba ho odovzdat’ v príslušnom zbernom stredisku na recykláciu elektrických a elektronických spotrebičov.

Likvidácia domácich spotrebičo

• Tento spotrebič je vyrobený z recyklovateľných alebo znovu použitelných materiálov. Pri jeho likvidácii postupujte podľa miestnych noriem pre likvidáciu odpadov. Pred likvidáciou odrežte prívodný elektrický kábel.
• Podrobnejšie informácie o zaobchádzaní, zbere a recyklácii tohto spotrebiča dostanete na miestnom úrade, v zberných surovinách alebo v obchode, kde ste spotrebič kúpili.

NÁVOD NA RIEŠENIE PORÚCH

Spotrebič nefunguje:

Úroveň odsávania nie je dostatočná:

• Skontrolujte rýchlost'odsávania a podľa potreby ju upravte;
• Skontrolujte, či sú filtre čisté
• Skontrolujte, či na prívodoch vzduchu nie sú nejaké prekážky.

Osvetlenie nefunguje;

• Skontrolujte žiarovku a podľa potreby ju vymeňte
• Skontrolujte, či je žiarovka správne namontovaná.

POPREDAJNÝ SERVIS

Predtým, ako zavoláte Popredajný servis:

1. Skontrolujte, či nedokážete problém vyriešit' sami podla bodov popísaných v časti "Odstraňovanie problémov".
2. Spotrebič vypnite a znova zapnite. Skontrolujte, či sa tým problém nevyriešil.

Ak po hore uvedených kontrolách porucha nadalej pretrváva, spojte sa s najbližším popredajným servisom.

Vždy uvedte:

• Krátky opis poruchy;
• Presný typ a model spotrebiča
• Servisné číslo (číslo uvedené po slove „Service“ na výrobnom štítku), ktorý je vnútri spotrebiča. Servisné číslo je uvedené aj na záručnom liste
  • Vašu úplnú adresu
  • Vaše telefónne číslo.

SERVICE

0000 000 00000

Ak by bola potrebná nejaká oprava, kontaktujte autorizovaný servis (zaručí sa tým použitie originálnych náhradných dielov a správne vykonanie opravy).

ČISTENIE

UPOZORNENIE:

• Nikdy nepoužívajte parné čističe.
• Spotrebič odpojte od elektrickej siete.

DÔLEŽITÉ UPOZORNENIE: nepoužívajte žiadne korozívne, ani abrazívne čistiace prostriedky. Ak sa niektorý z uvedených prostriedkov náhodne dostane do kontaktu so spotrebičom, okamžite ho poutierajte vlhkou utierkou.

• Povrchy utrite vlhkou utierkou. Ak je povrch veľmi špinavý, pridajte do vody niekolko kvapiek umývacieho prostriedku na riad. Poutierajte suchou handrou.
  DÔLEŽITÉ UPOZORNENIE: nepoužívajte abrazívne špongie, kovové drôtenky alebo škrabky. Časom by sa tak mohol poškodit' emailový povrch.
• Používajte čistiace prostriedky špecificky navrhnuté na čistenie spotrebiča a postupujte podľa pokynov výrobcu.

DÔLEŽITÉ UPOZORNENIE: filtre čistite aspoň raz mesačne a odstráňte všetky zvyšky oleja alebo tukov.

UPOZORNENIE:

• Používajte ochranné rukavice.
• spotrebič odpojte od elektrickej siete.

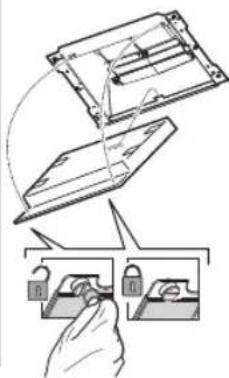

TUKOVÉ FILTRE

Životnosť kovového tukového filtra je neobmedzená. Umývajte ho raz za mesiac ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle. Pri umývaní v umývačke riadu môže tukový filter zmatniet, ale jeho filtračná schopnosť zostáva nezmenená.

Filter vyberte zatiahnutím rukoväte.

LED žiarovky poskytujú optimálne osvetlenie, majú až 10 krát dlhšiu životnosť v porovnaní s klasickými žiarovkami a umožňujú vám ušetrit až 90 % elektrickej energie.

Pri ich výmene dodržiavajte nasledujúci postup:

1. Vyberte tukové filtre.
2. Tým získate prístup k žiarovkám vo vnútri odsávača.
3. Uvolnite žiarovku stlačením prídržných pružín.
4. Vyberte žiarovku z odsávača.
5. Odpojte ju z elektrickej siete.

Nasadte novú žiarovku v opačnom poradí krokov než pri demontáži.

Poznámka! Pre zakúpenie nových LED žiaroviek kontaktujte oddelenie technickej podpory.

Uhlíkový filter umývajte raz za mesiac v umývačke riadu pri najvyššej možnej teplote, používajte bežný umývací prostriedok určený pre umývačky riadu. Odporúčame umývať filter samostatne.

Po umytí treba uhlíkový filter znovu aktivovať vysušením v rúre pri 100 °C počas 10 minút. Uhlíkový filter vymeňte každé 3 roky.

1. Vyberte tukový filter.
2. Najskôr zaveste uhlíkový filter na kovový jazýček v zadnej časti odsávača pár a potom upevnite jeho prednú časť dvoma gombíkmi.
3. Založte tukový filter do pôvodnej polohy

Vyberte všetky diely z obalov. Skontrolujte, či sú vo výbave všetky diely.

• Odsávač pár s namontovaným motorom, žiarovkami a tukovými filtrami.
  • Návod na montáž a použitie
  • 1 spojovací krúžok
  • 1 elektrický kábel
  • 1 montážna šablóna
• 6 hmoždiniek do steny s priem. 8 mm
• 6 skrutiek s priem. 5 x 45
  • 1 úchytka na kábel
  • 3 skrutky s priem. 3,5 x 9,5
  • 1 podporná konzola komína
  • 2 skrutky s priem. 2,9 x 6,5
  • 2 podložky
• Iba pre verziu s filtrom vzduchu: 1 deflektor + 2 skrutky s priem. 2,9 x 6,5

INŠTALÁCIA - ÚVODNÉ POKYNY NA MONTÁŽ

Odsávač pár bol navrhnutý tak, aby sa používal v „Režime odvodu vzduchu alebo v „Režime s filtrovaním vzduchu .

Poznámka: Model s elektrickým ventilom môže fungovať iba v „Režime odvodu vzduchu a odvodná rúra musí byť zapojená k periférnej odsávacej jednotke.

Režim odvodu vzduchu

Pary sa odsávajú a odvádzajú do vonkajšieho prostredia cez odvodné potrubie (nedodáva sa), ktoré je pripevnené na spojku výstupu vzduchu na odsávači pár. V závislosti od zakúpeného odvodného potrubia zabezpečte vhodný systém upevnenia k prípojke odvodného potrubia.

DÔLEŽITÉ UPOZORNENIE: Vyberte uhlíkový filter, ak je už namontovaný.

DÔLEŽITÉ UPOZORNENIE: skontrolujte, či recirkulovanému vzduchu nič nebráni v prúdení.

Odsávač pár treba nainštalovať d'aleko od zdrojov špiny, okien, dverí a tepelných zdrojov.

S odsávačom pár sa dodáva všetok materiál potrebný na inštaláciu u väčšiny stropov/múrov. V každom prípade sa však poradte s kvalifikovaným odborníkom, aby ste mali istotu o vhodnosti použitého materiálu vzhľadom na druh stropu.

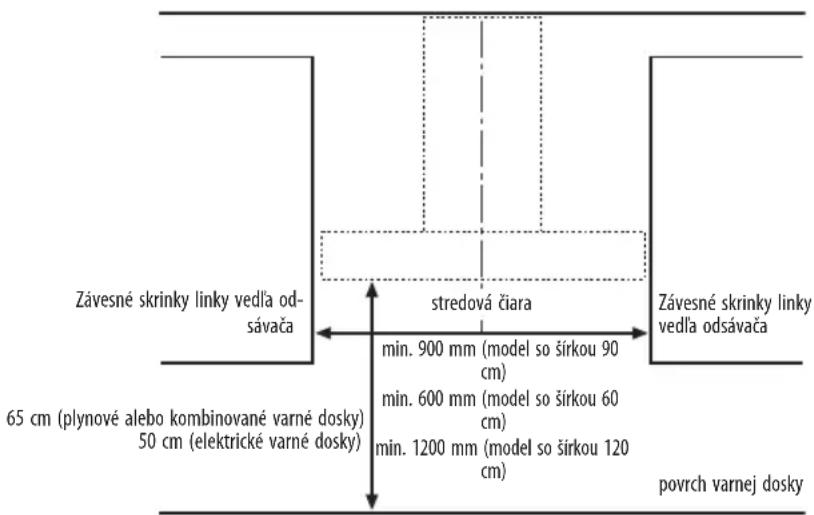

ROZMERY PRE INŠTALÁCIU

Závesné skrinky linky vedla od-sávača 65 cm (plynové alebo kombinované varné dosky) 50 cm (elektrické varné dosky) stredová čiara min. 900 mm (model so širkou 90 cm) min. 600 mm (model so širkou 60 cm) min. 1200 mm (model so širkou 120 cm) Závesné skrinky linky vedla odsávača povrch varnej dosky

INŠTALÁCIA - POKYNY NA MONTÁŽ

Nasledujúce pokyny označené čislami sa vztahujú na obrázky (s čiselnými odkazmi), ktoré nájdete na posledných stranách tohto návodu.

Poznámka: Niektoré pokyny sa odlišujú, v závislosti od šírky výrobku a výšky odsávača pár. V takom prípade sú odlišnosti v inštalácii uvedené v texte i na obrázkoch.

1. Na stene nakreslite čiaru až k stropu, ktorá vyznačuje stredovú čiaru.
2. Umiestnite na stenu šablónu s otvormi (pripevnite ju lepiacou páskou): stredová vertikálna čiara vytlačená na šablóne musí zodpovedat' stredovej čiare naznačenej na stene, okrem toho spodný okraj šablóny s otvormi musí zodpovedat' spodnému okraju odsávača pár.

Vyvrtajte otvor.

1. Potom odoberte šablónu s otvormi a vsad'te hmoždinky a skrutky podl'a obrázku.
2. Zl'ahka utiahnite
3. Namontujte podpornú konzolu komína na stenu pri strope. Vyvrtajte otvory a vsuňte hmoždinky podľa obrázku. Upevnite podpornú konzolu.
4. Iba pre verziu s odvodom vzduchu - odvod vzduchu vzadu: V zadnej stene vyvrtajte otvor na napojenie do komína.
5. Iba pre verziu s odvodom vzduchu - odvod smerom k stropu: V strope vyvítajte otvor na napojenie do komína.
6. Pripravte prípojku k elektrickému systému v domácnosti.
7. Iba pre verziu s filtrom vzduchu: Na podpornú konzolu komína upevnite deflektor.
8. Vyberte tukový filter (filtre).
9. Odstráňte pásku, ktorá upevňuje skrinku elektronického systému riadenia k telesu motora.

Poznámka: Obrázok je iba ilustračný, skrinka by mohla byť dočasne upevnená na iných stranách rámu motora.

1. Zaveste odsávač pár na stenu.
2. Upravte vodorovní polohu odsávača pár.
3. Upravte vzdialenost'odsávača pár od steny.
4. Naznačte otvor (otvory) na finálne upevnenie odsávača pár podľa pokynov na obrázku.
5. Zveste odsávač pár zo steny.
6. Vyvrtajte otvory a vsuňte hmoždinky podľa obrázku.
7. Odsávač pár znovu zaveste na stenu.
8. Zaistite odsávač pár k stene skrutkami, podl'a pokynov na obrázku.
9. Na odvodný otvor upevnite spojovací krúžok.
10. Upevnite skrinku k telesu motora pomocou už čiastočne zaskrutkovaných skrutiek.

Poznámka: Skrinka môže byť dvoch typov, s upevnením vpredu alebo vzadu. Postupujte podľa pokynov na obrázkoch (21a a 21b), v závislosti od vášho modelu.

1. Zasuňte elektrický kábel do príslušnej polohy.
2. Kábel zaistite úchytkou.

Spotrebič pripojte k elektrickej sieti v domácnosti.

1. Potrubie na odvod dymov nasadte na krúžok; potrubie má byt nasmerované smerom von (vo verzii s odvodom pár) alebo smerom k deflektoru (verzia s filtrovaním pár).
2. Zasuňte komíny na miesto nad odsávačom pár tak, aby úplne zakryli odsávaciu jednotku.
3. Vytiahnite hornú čast'a upevnite komíny skrutkami podl'a pokynov na obrázku.
4. Založte uhlíkový filter (iba pre verziu s filtrom vzduchu) a založte tukový filter (filtre) do pôvodnej polohy.

Overte si funkčnost' odsávača pár, pričom postupujte podl'a časti, ktorá popisuje používanie odsávača pár.

POPIS A POUŽÍVANIE ODSÁVAČA PÁR

1. Tlačidlo OFF / pre zníženie rýchlosti (výkonu) odsávania
2. Tlačidlo ON / pre zvýšenie rýchlosti (výkonu) odsávania
3. Tlačidlo pre zapnutie a vypnutie časovača: odsávač sa po zvolení rýchlosti (výkonu) odsávania vypne po uplynutí 5 minút.

Poznámka: Tlačidlo slúži aj na „Resetovanie signalizácie nasýtenia filtrov

a b c d e 1 1 1 1 5

a. Rýchlost' (výkon) odsávania: indikátor sa otáča, v závislosti od zvolenej rýchlosti (výkonu) odsávania.

Bezpečnostný zásah: indikátor bliká.
b. Nasýtenie tukového filtra: aktivuje sa v prípade potreby údržby filtra.
c. Časovač
d. Nasýtenie aktívneho uhlíkového filtra: aktivuje sa v prípade potreby údržby filtra.

Poznámka: Túto funkciu možno deaktivovat' a má byt aktivovaná len ak je odsávač používaný vo verzii s filtrovaním pár (s umiestneným uhlíkovým filtrom).

Pritom dodržujte tento postup:

• vypnite odsávač
• podržte tlačidlá 1 a 3 stlačené súčasne, až kým indikátor neprestane blikat' (deaktivovaný) a nezačne trvalo svietit' (aktivovaný).
• tlačidlá uvolnite.

Deaktivácia je možná zopakovaním postupu: indikátor prestane trvalo svietit' (aktivovaný) a začne blikat' (deaktivovaný).

e. Osvetlenie

Bezpečnostný zásah

Odsávač je opatrený senzorom, ktorý v prípade náhleho zvýšenia teploty aktivuje odsávanie, až kým nedôjde k výraznejšiemu poklesu teploty.

Resetovanie signalizácie nasýtenia filtrov
