BRUKSANVISNING AKR 756 IX WHIRLPOOL

s Bruks- och underhållsanvisning

Dessa instruktioner finns även på webbplatsen www.whirlpool.eu.

Säväl denna bruksanvisning som själva produkten ger viktiga säkerhetsvarningar som skall läsas och alltid följas.

Detta är symbolen för Observera och den varnar för potentiella säkerhetsrisker för användaren och andra i närheten.

Alla säkerhetsvarningar föregås av denna symbol och följande ord:

FARA:

Indikerar en farlig situation som, om den inte undviks, kommer att orsaka allvarliga personskador.

WARNING:

Visar på en farlig situation som, om den inte undviks, kan förorsaka svåra skador.

Alla säkerhetsmeddelanden specificerar den potentiella faran/varningen och visar hur du kan reducera risk för personskada, skada på saker och elchock då apparaten används felaktigt. Följ dessa instruktioner:

- Installation eller underhåll skall utföras av specialiserad fackman i enlighet med tillverkarens anvisningar och i enlighet med lokala säkerhetsbestämmelser. Reparera inte och byt inte ut delar på apparaten såvida inte bruksanvisningen specifikt instruerar dig att göra det.

- Produkten måste kopplas bort från strömförande nät innan något installationsarbete utförs.

- Denna produkt måste vara jordad. (Detta är inte nödvändigt för fläktkåpor ur klass II som är identifierade med symbolen □ på specifikationsskylten).

- Elsladden måste vara tillräckligt lång för att du ska kunna koppa apparaten till eluttaget.

- Dra inte i elsladden för att skilja apparaten från elnätet.

- När installationen är klar skall det inte gå att komma åt de elektriska komponenterna.

- Vidrör inte produkten med våta kroppsdelar och var inte barfota när du använder den.

- Denna apparat kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, känslomässig och mental kapacitet, eller som inte har erfarenhet eller kunskap om han eller hon är under översyn eller undervisats i hur apparaten används säkert och är medvetna om eventuella faror. Barn får ej leka med apparaten. Rengöring och underhåll får ej utföras av barn, såvida de inte övervakas av en vuxen.

- Reparera inte och byt inte ut delar på produkten såvida inte detta uttryckligen anges i bruksanvisningen. Defekta delar skall bytas ut mot originaldelar. Övriga underhållsarbeten måste utföras av specialiserad tekniker.

- Barn måste hållas under uppsikt så att de inte leker med produkten.

- När du borrar genom en vägg eller ett tak, var försiktig så att du inte skadar elkablar och/eller rörledningar.

- Ventilationskanalerna skall alltid föras ut i det fria.

- Frånluft får inte ventileras ut via en kanal som används för utsug av ångor från apparater som förbränner gas eller andra bränslen utan måste ha ett separat utlopp. Samtliga nationella bestämmelser gällande utsugning av matos måste följas.

- Om fläktkåpan används tillsammans med apparater som drivs med gas eller andra bränslen får det negativa trycket i rummet inte överstiga 4 Pa (4 x 10,5 bar). Av denna anledning är det viktigt att kontrollera att rummet har tillräcklig ventilation.

- Tillverkaren åtar sig inget ansvar för olämplig eller felaktig användning eller för felaktiga inställningar av reglagen.

- Ett regelbundet underhåll och rengöring innebär en garanti för att apparaten fungerar optimalt och med goda resultat. Avlägsna regelbundet eventuella beläggningar och smuts från fläktkåpans yta. Rengör eller byt ut filtren regelbundet.

- Flambera aldrig mat under apparaten. Öppna lågor kan orsaka brand.

- Lämna inte stekpannor obevakade när du steker mat eftersom stekoljan kan fatta eld.

- Underlätenhet att följa rengöringsanvisningarna för fläktkäpan och byte och rengöring av filtren medför risk för brand.

- Utsugsläkten får aldrig öppnas utan installerade fettfilter, och skall alltid användas under uppsyn.

- Gasspis får endast användas under utsugsfläkten med kastruller på plats.

- Då du använder fler än tre gasbrännare samtidigt skall fläktkåpan arbeta på effektnivå 2 eller högre. Detta eliminerar överhettning i apparaten.

- Kontrollera att lamporna har svalnat innan du vidrör dem.

- Använd inte fläktkåpan utan korrekt monterade lampor, då det finns risk för elchock.

- Använd alltid skyddshandskar vid installation och underhåll.

- Apparaten är inte avsedd att användas utomhus.

- När spishällen används kan fläktkåpans åtkomliga delar bli mycket heta.

SPARA DENNA BRUKSANVISNING FÖR FRAMTIDA BRUK.

Förklaring om överensstämmelse

- Produkten är utformad, tillverkad och marknadsförs i enlighet med:

- Säkerhetskraven i "Lågspänningsdirektiv" 2006/95/EG (som ersätter 73/23/EEG och påföljande tillägg);

- Ekodesignkraven i de europeiska förordningarna nr. 65/2014 och 66/2014, i enlighet med europastandard EN 61591, -skyddskraven i EMC-direktivet 2004/108/EG.

Produktens elektriska säkerhet kan endast garanteras när produkten är korrekt ansluten till ett godkänt jordningssystem.

Tips för energibesparin

• Slå på fläktkåpan på minsta effekten då du börjar tillagningen och låt den gå ett par minuter efter du är klar.
• Öka effekten endast om mycket matos framkallas, och använd endast boosteffekterna vid extrema tillfällen.
• Byt ut kolfiltren då nödvändigt, för att effektivt reducera matosodör.
• Rengör kolfiltren om nödvändigt, för att fettfiltereffekten skall vara effektiv.

- Använd den största möjliga diameter för utsugssystemets rör, så som visas i denna handbok, för att optimera effekten och reducera buller.

INSTALLATION

När produkten har packats upp, inspektera den avseende eventuella transportskador. Om du inte är säker, kontakta din återförsäljare eller närmaste Kundservice. För att förebygga skador, lyft inte av produkten från basen av polystyrenskum förrän den skall installeras.

Denna produkt är tung och bör endast lyftas och installeras av minst två personer.

Det minsta avständet mellan kokkärlets stöd som står på spisen och fläktkåpans underkant får inte vara mindre än 50 cm på elspisar och 65 cm på gasspisar eller blandade spisar. Kontrollera före installation även de minsta avständen som anges i spisens bruksanvisning.

Om installationsanvisningarna för spisen anger ett större avständ måste detta följas.

ELEKTRISK ANSLUTNIN

Kontrollera att nätpänningen i ditt hem överensstämmer med produktens märkspänning som anges på typskylten.

Denna information finner du under fettfiltret på fläktkåpans insida.

Nätkabeln (typ H05 VV-F, 3 x 0,75 mm ^2 ) får endast bytas ut av en behörig elektriker. Kontakta en auktoriserad serviceverkstad.

Om fläktkåpan är försedd med en stickkontakt, anslut den till ett godkänt och lämpligt placerat eluttag när installationen är klar. Om den inte har en stickkontakt (direkt ledningsdragning till elnätet), eller om ett eluttag inte är åtkomligt, installera en standardiserad dubbelpolig strömbrytare som kan isolera fläktkåpan helt från elnätet i händelse av överspänningar av kategori III, enligt gällande bestämmelser för installation.

ALLMÄNNA RÅD

Före använding

Ta bort pappskydd, plastfilmer och etiketter från tillbehören. Inspektera produkten avseende eventuella transportskador.

Under användning

För att undvika skador, placera inga tunga föremål på produkten. Utsätt inte produkten för "väder och vind".

MILJÖRÅD

Återvinning av förpackningsmaterial g

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen kasseras på ett ansvarsfullt sätt enligt gällande lokala bestämmelser om avfallshantering.

De olika delarna av förpackningsmaterialet måste därför

• Denna produkt är märkt enligt EG-direktiv 2012/19/EG beträffande kassering av elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE).
• Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.
• Symbolen på produkten eller i medföljande dokumentation anger att produkten inte får kasseras som vanligt hushållsavfall utan måste lämnas in hos en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning.

Kassering av hushållsapparate

• Denna produkt är tillverkad av material som kan återanvändas eller återvinnas. Skrota produkten enligt de lokala bestämmelser som gäller för avfallshantering. Klipp av nätkabeln innan du kasserar produkten.
• För mer information om hantering, återvinning och återanvändning av hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

FELSÖKNING

Produkten fungerar inte:

• Kontrollera att strömmen är påslagen och att apparaten är kopplad till nätet.
• Stäng av och slå på appraten igen, för att se om felet kvarstår.

Fläktens sugnivå är för låg:

• Kontrollera sughastigheten och justera efter behov.
• Kontrollera om filtren är rena
• Kontrollera om det finns blockering i luftledningsrören.

Belysningen fungerar inte

• Kontrollera glödlampan och byt den om nödvändigt
• Kontrollera att glödlampan har satts in korrekt.

KUNDSERVICE

Innan du ringer Kundservice:

1. Försök att lösa problemet på egen hand enligt anvisningarna i punkterna i kapitel "Felsökning".
2. Stäng av apparaten och slå på den igen för att se om felet kvarstår.

Om problemet kvarstår efter dessa kontroller bör du kontakta närmaste Kundservice.

Lämna alltid följande uppgifter:

• En kort beskrivning av felet.
• Exakt typ och modell av apparat
• Servicenumret (denna kod finns efter ordet "Service" på typskylten som finns inuti apparaten). Servicenumret finns även i garantihäftet
• Din adress
  • Ditt telefonnummer.

SERVICE

0000 000 00000

Om reparation krävs, kontakta en auktoriserad Serviceverkstad (för att garantera att originalreservdelar används och att reparationen utförs korrekt).

RENGÖRING

WARNING:

• Använd aldrig ångtvättar för att rengöra produkten.
• Koppla loss produkten från elnätet.

VIKTIGT: Använd inte frätande eller slipande rengöringsmedel. Om ett sådant rengöringsmedel av misstag kommer i kontakt med produkten, torka omedelbart upp fläcken med en fuktig trasa.

• Rengör ytorna med en fuktig trasa. Om de är mycket smutsiga kan du tillsätta några droppar diskmedel i vattnet. Eftertorka med en torr trasa.

VIKTIGT: Använd inte svampar med slipeffekt, metallskrapor eller stålull. De kan med tiden fördärva produktens emaljerade yta.

- Använd rengöringsprodukter som är speciellt avsedda för produkten och följ tillverkarens instruktioner.

VIKTIGT: Rengör filtren minst en gång i månaden för att ta bort eventuella rester av olja eller fett.

WARNING:

- Använd skyddshandskar.

- Koppla loss fläktkåpan från elnätet.

FETTFILTER

Fettfiltret i metall har en obegränsad hållbarhet och bör rengöras en gång i månaden. Filtret kan rengöras för hand eller i diskmaskin med ett kort program och låg temperatur. Fettfiltret kan missfärgas när det maskindiskas, men filtreringseffekten påverkas inte på något sätt.

Dra i handtaget för att ta ut filtret.

Diska filtret och låt det torka. Följ sedan anvisningarna i omvänd ordning och gör på motsatt sätt för att sätta tillbaka filtret.

ATT BYTA LAMPOR

Fläktkåpans belysningssystem är baserat på lysdiodteknik.

Lysdioderna ger bästa möjliga belysning, med en brukstid som är upp till tio gånger längre än traditionella glödlampor, men med 90 % mindre energiförbrukning.

Gör så här för att byta ut dem:

1. Ta ut fettfiltren.
2. Du kommer åt lamporna från fläktkåpans insida.
3. Tryck på frigöringsfjädrarna för att lossa lampen.
4. Ta ut lampan ur fläktkåpan.
5. Koppla loss den elektriska terminalen.

Sätt i den nya lampan genom att utföra ovanstående steg i omvänd ordning.

Anmärkning: Kontakta teknisk support för att köpa LED-lampor för utbyte.

FILTER MED AKTIVT KOL (endast filterfläkt):

Diska kolfiltret i diskmaskinen en gång per månad. Välj högsta disktemperatur och tillsätt ett vanligt maskindiskmedel. Filtret bör rengöras separat.

Kolfiltret måste torkas i ugn vid 100 °C i 10 minuter för att återaktiveras efter diskningen.

Byt kolfiltret vart 3:e år.

Montering av kolfiltret:

1. Ta ut fettfiltret.
2. Haka först fast kolfiltret på metallfliken på baksidan av fläktkåpan och fixera den sedan vid fronten med de två rattarna.
3. Sätt tillbaka fettfiltret på plats.

Ta ut alla delar ur paketen. Kontrollera att alla delar finns med.

• Monterad fläktkåpa med motor, lampor och fettfilter installerade.
• Monterings- och användaranvisningar
  • 1 kopplingsring
  • 1 elkabel
  • 1 monteringsmall
• 6 väggpluggar ∅ 8 mm
• 6 skruvar ∅ 5 x 45
  • 1 kabelklämma
  • 3 skruvar ∅ 3,5 x 9,5
• 1 fästplatta till rökrör
  • 2 skruvar ∅ 2,9 x 6,5
  • 2 brickor
• Endast för filterfläkt: • 1 deflektor plus 2 skruvar ∅ 2,9 x 6,5

INSTALLATION - PRELIMINÄRA MONTERINGSANVISNINGAR

Fläktkåpan är utformad för att fungera i en av dess två versioner: "Utsugningsfläkt" och "Filterfläkt".

Anmärkning: Modellen med elektrisk ventil kan endast fungera i versionen Utsugningsfläkt och rökröret skall kopplas till en yttre utsugningsenhet.

Utsugningsfläkt

Ångor och matos sugs ut och leds ut med hjälp av ett utsläppsrör (medföljer ej) som fästs vid fläktens kopplingsring.

Använd ett fästsystem som passar det använda utsläppsröret och fäst det vid kopplingsringen.

VIKTIGT: Om kolfilter redan är installerade ska detta/dessa avlägsnas.

Filterfläkt

Luften filtreras när den passerar genom ett eller flera kolfilter och leds tillbaka till rummet.

VIKTIGT: Kontrollera att luftcirkulationen upprätthålls.

Om fläktkåpan inte är försedd med kolfilter måste ett sådant/sådana beställas och monteras innan fläktkåpan tas i bruk.

Denna fläkt ska monteras på avständ från mycket härt smutsade platser, fönster, dörrar och värmekällor.

Fläkten levereras med alla tillbehör som behövs för att installera den på de flesta väggar och tak. Vi rekommenderar dock att du rådgör med en fackman och försäkrar dig om att materialen är lämpade för det aktuella taket.

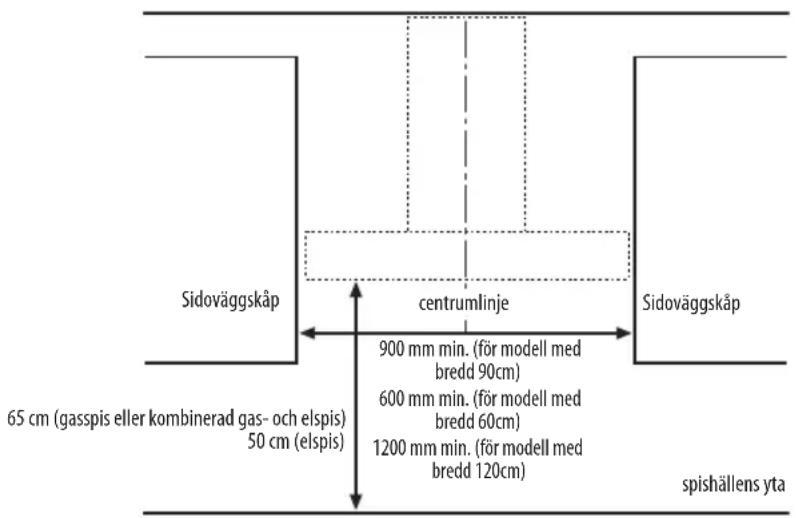

MONTERINGSDIMENSIONER

Sidoväggskåp centrumlinje Sidoväggskåp 900 mm min. (för modell med bredd 90cm) 600 mm min. (för modell med bredd 60cm) 1200 mm min. (för modell med bredd 120cm) 65 cm (gasspis eller kombinerad gas- och elspis) 50 cm (elspis) spishällens yta

INSTALLATION - MONTERINGSANVISNINGAR

De numrerade instruktionerna nedan hänvisar till bilden med sifferreferenser som du hittar på den sista sidan i denna manual.

Anmärkning: Vissa instruktioner varierar beroende på produktens bredd eller höjd och då visas dessa skillnader i både text och i bild.

1. Dra ett lodrätt streck på väggen, ända upp till taket, motsvarande mittlinjen.

2. Placera borrmallen på väggen (fäst det med tejp): mallens vertikala mittlinje måste sammanfalla med mittlinjen som du ritat på väggen. Dessutom skall borrmallens underkant sammanfalla med fläktkåpans underkant.

Borra ett hål.

1. Ta bort borrmallen och sätt in pluggar och skruvar såsom indikeras.

2. Dra åt något.

3. Montera rökrörets fästplatta på väggen, upp mot taket. Borra och sätt i väggpluggarna såsom indikeras. Fixera fästet.

4. Endast utsugningsfläkt - bakre utlopp: Gör ett hål i den bakre väggen för utsläppsröret.

5. Endast utsugningsfläkt - utlopp mot taket: Gör ett hål i taket för utsläppsröret.

6. Förbered anslutningen till hushållets elnät.

7. Endast för filterfläkt: Fäst matosskärmen till rökrörets fästplatta.

8. Ta ut fettfiltret/filtren.

9. Ta bort plastremsan som den elektroniska styrdosan är fäst vid motorblocket med.

Anmärkning: Det är inte säkert att dosan är placerad som på bilden, den kan vara fäst på andra sidor av motorblocket.

1. Häng upp fläktkåpan på väggen.

2. Justera fläktkåpans horisontalläge.

3. Justera avståndet mellan fläktkåpan och väggen.

4. Markera hålet/hålen för den slutliga fixeringen av fläktkåpan såsom indikeras.

5. Ta bort fläktkåpan från väggen.

6. Borra och sätt i väggpluggarna såsom indikeras.

7. Haka fast fläktkåpan på väggen igen.

8. Säkra fläktkåpan mot väggen med skruvar såsom indikeras.

9. Fäst kopplingsringen vid utsläppsöppningen.

10. Dra åt de redan delvis åtdragna skruvarna som fäster dosan mot motorhuset.

Anmärkning: Det finns två typer av dosor, en med främre och en med bakre fixering. Följ instruktionerna i bilderna (21a och 21b) beroende på din modell.

1. För in nätkabeln i dess speciella plats.

2. Fäst kabeln till kabelfästet.

VIKTIGT: Det är obligatoriskt att göra detta ingrepp. Det gör att strömkabeln inte lossnar av misstag.

Gör anslutningen till elnätet.

1. Anslut rökröret till kopplingsringen: röret måste riktas mot utsidan (utsugningsfläkt) eller mot deflektorn (filterfläkt).

2. Sätt rökrören på plats ovanför fläktkåpan så att de helt täcker fläktenheten.

3. Avlägsna den övre sektionen och fäst rökrören med skruvarna såsom indikeras.

4. Installera kolfiltret (endast filterfläkt) och sätt tillbaka fettfiltret/filtren på plats.

Kontrollera att fläktkåpan fungerar. Se kapitlet om beskrivning och användning av fläkten.

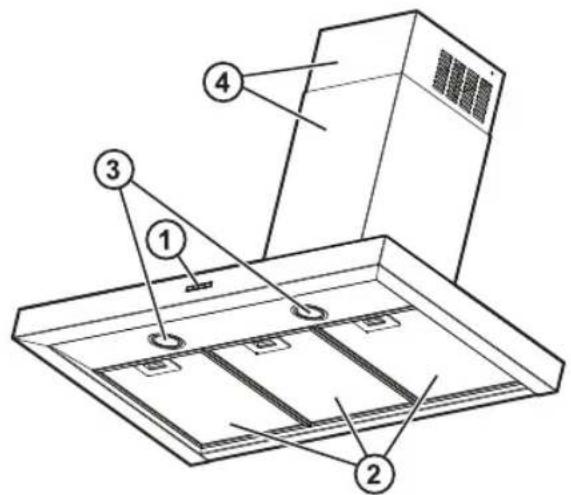

BESKRIVNING OCH ANVÄNDNING AV FLÄKTEN

1. Kontrollpanel.
2. Fettfilter.
3. Lampor.
4. Utdragbart rökrör.

1. AV / Knapp för minskning av fläkthastighet (effekt)
2. PÅ / Knapp för ökning av fläkthastighet (effekt)
3. PÅ/AV-knapp för timer: fördröjer inaktivering av vald fläkthastighet (effekt) med 5 minuter.

Anmärkning: Knappen har också funktionen "Återställning av signal för mättat filter".

1. Belysningens PÅ/AV-knapp
2. Displayen visar:

a. Utsugningshastighet (effekt): indikatorn roterar enligt vald fläkthastighet (effekt).
Säkerhet under användning: indikatorn blinkar.
b. Mättat fettfilter: tänds när det krävs underhåll av filtret.
c. Timer
d. Mättat filter med aktivt kol: tänds när det krävs underhåll av filtret.

Anmärkning: Denna funktion är normalt inaktiverad och ska endast aktiveras om fläktkåpan används som en filterversion (med kolfilter monterat).

För att utföra detta, gör så här:

• Stäng av fläktkåpan
• Håll knapparna 1 och 3 intryckta samtidigt tills indikatorn går från blinkande sken (indikator inaktiverad) till fast sken (indikator aktiverad).
• Släpp knapparna.

För att inaktivera, gör om proceduren: indikatorn går från konstant sken (indikator aktiverad) till blinkande sken (indikator inaktiverad).

e. Belysning

Säkerhet under användning

Fläktkåpan har en sensor som, i händelse av en plötslig temperaturökning, aktiverar utsugning tills temperaturen sänks kraftigt.

Återställning av signal för mättat filter

Efter underhåll av filter, håll knappen 3 intryckt tills indikatorn slocknar.

a b c d e 1 2 5 3 4

VIKTIGE SIKKERHETSINSTRUKSJONER

- Trekk aldri i ledningen när støpselet skal tas ut av stikkontakten.

Avfallsbehandling av apparatet

- Dette apparatet er merket i overensstemmelse med EU-direktiv 2012/19/EC – WEEE-direktivet (Waste Electrical and Electronic Equipment).

- En kort beskrivelse av feilen.

d. Mettet aktivt kullfilter: tennes när det er nødvendig med vedlikehold av filteret.
