BRUKSANVISNING WHSS 62F LT K WHIRLPOOL

(be Abluftversionen)

Diameteren i avlopsroret ma tilsvare diameteren pa tilslutningsringen.

MERKI!

Merk: Dette mä gjores nár hetten er slätt pá.

Merk: Dette mä gjores nár avtrekksmotoren er slätt av.

Trykk for a slä den svake bakgrunnsbelysningen på eller av.

T6. HOVEDLYSET AV / SENK INTENSITETEN

Gör alltid fläkten strömlös innan nagon typ av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellslavostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn från 8 ørs alder eller personer med reducerad rörelsefornåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sátillvida inte användandet overvakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentlich ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bränse.
- Fläktkapan skarengöras regelbundet bade invändigt och utvändigt (MINST EN GANG I MANADEN), anvisiningarna i instruktionerna for skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkapan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges i denna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan orsaka brand och skall dafor undvikas i alla lagen. Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld. WARNING: När spishallen ar i Funktion kan tillgangliga delar av flakten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt sluförd.

• Vad beträffar de teknska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfärdsats av lokala myndigheter noga afterlevas.

• Utblasningsluften fär inte ledas in i rökkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas aller andra typ er av bränsle.
• Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risiken for elektriska stötar.
  Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Fläkten für ALDRIG användas som avständningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
  Anvand skruvar med ratt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret aller behorig personal.

WARNING!

I det fall skruvar och fixeringsanordninger inte installereras enligt dessa instruktioner kan elektriska risker uppsta.
- Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Häll barn under 3 År borta frän apparaten. Apparaten maste forvaras utom räckhäll für barn under 8 År, som inte är under konstant uppsikt av en vuxen.

VARNING: apparaten ar inte avsedd att sattas i drift med hjalp av en extern enchet ellt separat fjarrstyrningssystem.
Denna apparat ar inte avsedd for professionll anvandning. Anvand inte apparaten utomhus.
Foratt undvika risk for kroppsskador maste forflyttnong och installation av apparaten utforas av tv aller flera personer.
Installationen, inklusive eventuell anslutning till vattenforsorjning (om sadan foreskrivs), somt elektriska anslutningar och reparationsatgärder, maste utforas av kualificerad personal.

När installationen har slUTFörts Förvaras Förpackningsmaterialiet (plastdelar, frigolit etc.) utom räckhäll for barn for att undvika kväningsrisik.

Använd inte apparaten om du ar blöt aller barfota.

Använd aldrig apparaten För Ångrengöring - risk För elstöt.

Förpackningsmaterial etr 100% Återvinningsbart och ar markt med symbolen for atervinning

Fläktens utseende kan skilja sig fran illustrationen i rittingarna ienna handbok men alla anvisninger for användning, underhäll och installation Förblir desamma.

Följ noga instruktionema ienna manual. Tillverkaren fransager sig allit ansvar for eventuella funkientsfel, skador erler brander som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Det ar viktigt att sparaenna manual sa att den nar som helst ar tilganglig for framtida konsultationer. I handelse av forsaljning, overlatse erer flytt skall manualen alltid folja med Produkten.
Las instruktionerna noga: dessa tillhandahaller viktig information betraffande installation, anvandning och sakerhet.
- Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
- Kontrollera innan apparen installeras att inga komponenter ar skadade. Kontakta i sändant fall Återförsäljaren innan installationen utförs.

Minsta tillatna avstand mellan kokkarlens stodyta på spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashall.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

ELANSLUTNING

Natspanninger skall motsvara spanningen som anges pa markplaten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ettag som ar lattillgangligt aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret), ell er om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran naret i samband med overspanningsklass III, i enlight med installationsbestammelsema.

WARNING!

Kontrollera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Om kabeln inte ar forsedd med stickpropp ske kablama anslutas enlgit foljande tabell:

Natspanning och frekvens

Hänvisa till det.Varde som anges pa etiketten pa insidan av flakten.

Trādansluting

N:bla

L:brun

Ubyte av matarkabel

Fläkten ar försedd med en speiell elkabel, kontakta därför vart teknika servicekontor om kabeln skadats.

LUFTUTSLÄPP

Rören och utloppsöppningarna i vöggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppningar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjoing av bullernivan.

Vi avsager oss därfor allt ansvar gällandeenna typ av problem.

! Använd att sá kort rör som möjigt.
! Roret skall vara瑕rkt som mojligt (hogsta tillatna vinkel pa bjarna 90^
! Undvik stora skillnader i rorets tvarsnittsarea.
! Företaget fransager sig allt ansvar om dessa forordninger inte respekteras.

MED FILTER ELLER UTSUG?

! Er fläktfläkt ár klar att användas iutsugsversionen.

Fort anvanda flakten med filterversionen ske det tillhorsande TILLBEHORSKITTTET installeras.

Kontrollera pà de Första sidorna ienna manual om TILLBEHÖRSKITTET levererats aller om det inköps separat.

Observera: Om det levereras med maskinen, kanske det extra filtersystemet i vissa fall redan ar installerat på fläkten.

Informationen for omvandling av flakten fran utsugsversion till filterversion finns ienna manual.

Utsugsversion

Matoset leds ut ur lokalen med hjälp avett avledningsrör som ar fixerat på anslutningsfländsen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar Förssed med kolfilter skall dessa tas ur.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktivt kolfiltersystem.

KOMMANDON

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishällens belysning.

T1

T2

T3

T4

T5

T6

T7

T1. Flaktmotor AV / Minska hastighet
T2. Flaktmotor PÄ / Öka hastigkeit
T3. Fett-/kolfilterlarm/äterställning
T4. 6th sense-funktion (AUTO-läge) PÄ/AV
T5. Nattljus (Omgivningsljus)
T6. Huvudljus AV /Minska intensitet
T7. Huvudljus PÄ / Oka intensitet

VARNING! Denna spisflakt har att automatiskt Funktionssystem (se nedan "T4. 6th sense-funktion (AUTO-lage) PÄ/AV"). Kalibrering utförs automatiskt varje gäng som spisflakten äteransluts till elnätet (t.ex.: Första gangen den installereras afterett strömavbrott). Det kan ocksä göras manuell (se paragraph "Sensorinställning"). Under kalibrering, som räcker i 5 minuter,kommen T4 att blinka och ljusen kan användas.

T1. FLAKTMOTOR AV / MINSKA HASTIGHETEN

Tryck for att minska hastigheten och stanga AV franluftsmotorn.

Tryck och hall in for att genast stanga AV franluftsmotorn.

T2. FLAKTMOTOR PÄ / ÖKA HASTIGHETEN

Tryck for att sla PÁ franluftsmotorn och öka hastigheten.

tryck och slá PÁ hastighet 5 genast.

Obs! Hastiget 4 och 5 ar paslagna i 5 minuter, sedan gár spisflakten tillbaka till hastiget 3.

T3. FETT-/KOLFILTERLARM/ÄTERSTÄLLNING

Med jämna mellanrum indikerar fläkten att filterunderhäll kravs.

Observera: Indikeringarna visas bara narr flakten ar pa.

T3 upplyst: Utför unterhalb på fetffiltret.

T3 blinkar: utfor underhall pa kolfiltret.

Aterställning av indikeringar for mattat filter:

Observera: Åtgården kan bara utföras när fläkten ar pa.

Tryck och hall T3.

Aterställning av fettfiltret och kolfiltret gös genom att använda samma nyckel. Om båda filterlarmen År aktiva kommt Återställningsproceduren att Återställa räknaren en och en med prioritet for kolfiltret.

Aktivera indikering for mittat kolfilter

Observera: Atgarden kan bara utforas nar franluftsmotorn ar avstangd.

Denna indicator ar vanligtvis deaktiverad - tryck och häll in T6 och T7 på sammagang for att aktivera Funktionen: Bådakommen att lya upp for att indikera aktivering.

For att deaktivera Funktionen, tryck och häll in sama knappar igen: Bádakommen att blinka kort och sedan slockna for att indikera deaktivering.

T4. 6TH SENSE-FUNKTION (AUTO-LAGE) PÄ/AV

Spisfläkten ställer in hastigheten på frånluftsutsuget automatiskt om sensorn i spisfläkten upptäcker Förändrade omgivningsforhällanden.

Obs! for att sakerstalla attenna fonction anvands korrekt konfigurera sensor forst (se "Sensorinstallning" nedan).

Obs! om du andrar nagra andra functiorer, som kontrllerar hastigheten kommer "6th sense" -funktionen att stangas av.

Sensorinställning

Detta kan goras när spisfläkten ar AV.

I normala omgivningsforhallanden,tryckT4i5sek.,T4blinkar i5 min.

for att indikera att spisflakten utfor sensorkalibrering och slocknar sedan for att indikera att kalibreringen har avslutats.

Stalla in spishallen: Tryck och hall in T1 och T2 på sama gang.

Bäda lyser upp für att indikera att spisfläkten är redo att acceptera kalibrering av spishällen.

Tryck T1 for att valja gashall (T1 börjar blinka i 3 sek. for att indikera att spishallsparametrarna ar instälda for gashall.

Tryck T2 for att valja induktionshall (T2 börjar blinka i 3 sek. for att indikera att spishallsparametrarna ar instälda for induktionshall.

T5. NATTLJUS (OMGIVNINGSLJUS)

Tryck på symbolen for att tända aller släcka den dampade bakgrundsbelysningen.

T6. HUVUDLJUS AV / MINSKA INTENSITETEN

Tryck for att minska intensiteten och stånga AV Ijuset.

Tryck och häll in for att genast stänga AV.

T7. HUVUDLJUS PÄ / ÖKA INTENSITETEN

Tryck for att sla P' och oka lusintensiteten.

Tryck och hall in for att genast sla PÅ.

UNDERHÄLL

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg aller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel. ANVAND INTE ALKOHOL!

Skötsel av avfettningsfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i manaden (eller nar indikatorn for filtres mattning - om sadan finns pa er modell - anger att detta ar nodvandigt), med ett milt rengoringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vi tvatt i diskmaskin kan fettfiltret av metall missfargas atan att detta pa nagot satt paverkar filtres uppsugningsformaga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

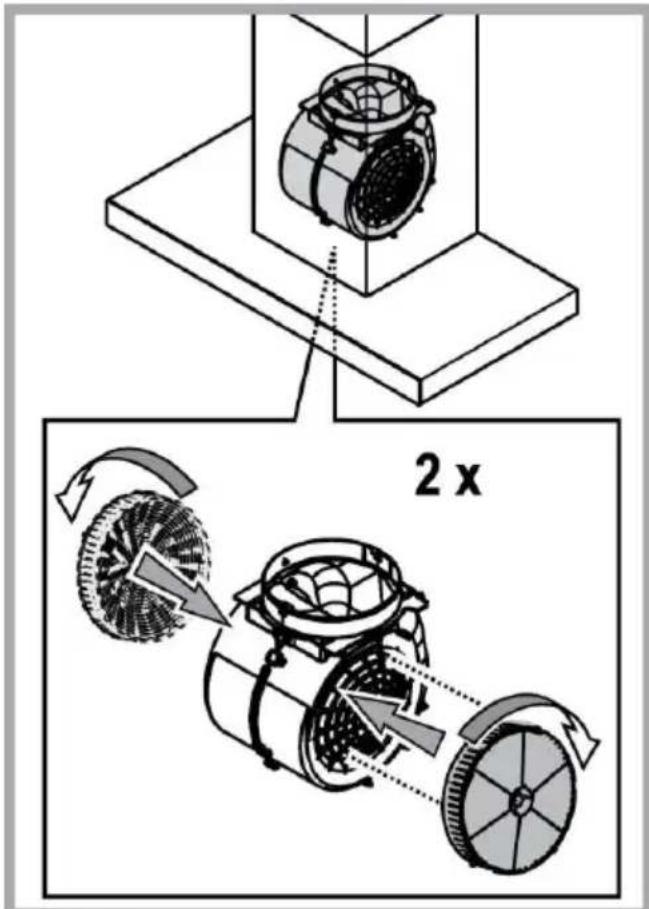

Skötsel av kolfilter

Kolfiltret fangar upp obehagiga odorer som uppstär i samband med matlagningen.

Kolfiltret mattas after en mer aller mindre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersätta kolfilterpatronen minst var 4帽子 (eller Near indicatorn for filtres mattning - om sadan finns pa er modell - anger att detta ar nodvändigt). Filtret kan INTE rengöras alleranvandas.

Utbyte av lampor

Fläkten är utrustad med att belysningssystem som bygger pÅ lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energibesparing pa 90%

Kontakta den auktoriserade reservdelsäterforsäljaren vid byte av lampor.

BORTSKAFFNING

Denna produit ar mikt enigt EG-direktiv 2012/19/EC betraffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerstalla en korrekt kassering av denna produit bidrar du till att forhindra potentiella, negativa konsekvenser fer var miljo och var halsa, som annars kan bli foljden om produits inte hanteras pa ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushållsavfall. Den skall i stället lämnas in pa en lämpig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien mäste kasseras,enigt lokala miljöbestammelser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)där produits inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd För en korrekt användning for att minska miljöpáverkan: Sätt PÅ fläkten på minsta farten:n du börjar att laga mat och lát den vara på i nagra minuter after att du ar fardig. Öka farten bara om det skulle uppSTA mycket rok och ánga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fertfiltret vid behov for att bevara fertfiltretts effektivitet. Använd den maximala diametem på ventilationssytemet som indikeras ienna manualen for att forbättra effektiviteten och minimera oljudet.

FUNKTIONSFEL

Om nagot inte verkar fungerar, utfor forst foljande enkla kontrollera innan servicekontoret kontaktas:

• Om fläkten inte fungerar:

Kontrollera att:
- inget stromavbrott forekommer.
- en hastighet valts.

• Om fläktens prestanda är dällig:

Kontrollera att:

• Den valda motorhastigheten ar tillracklig for mangden rok och avgas som slapps ut.
• Koket ar tillrackligt ventilerat for att luftuttag.

• Kolfiltret inte ar forbrukat (flakt i filterversion).

• Om fläkten släcks under normal Funktion:

Kontrollera att:

• inget stromavbrott forekommer.
• den omnipolarä öppningsanordningen inte utlösts.

Vid eventuella functionsfel, koppla forst i fran apparaten ur elnaret i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett functionsfel kvarstar, kontakta servicekontoret.

TEKNISKA SPECIFICATIONER

Höjd (cm)	Bredd (cm)	Djup (cm)	Ø på frånluftsrör (cm)
110-129,5	89,8	32	15

KOMPONENTER som inte medfoljer Produkten

Du kan ladda ner Sakerhetsinstruktioner, Bruksanvising, Produktblad och Energidata genom att:

• Besöka var webbsida docs.whirlpool.eu
• Anvanda QR-koden
• Eller kontakta.Var kundservice (Se Telefonnumret i garantihäftet).Nar du kontaktar var kundservice, ange koderna som star på Produktons typskylt.
