KÄYTTÖOHJE WHSS 62F LT K WHIRLPOOL

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta, jos käyttoa valvotaan tai jos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭavat mahdolliset vaarat.
• Valvo, etta lapset eivat paase leikkimaan laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava saannollisesti sisä- ja ulkopuolelta (VAHINTÄAN KERRAN KUUKKAUDESSA), noudata kuitenkin tämän käyttoohjeen neuvoja.
• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäva joka tapauksessa.

Alä jatpaistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuimentua keittotason käytön aikana.

• Älä yhdistä laitetta sahköverkkoon ennenkuin asennus on tãysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisija ja turvatoimenpiteita koskevia märäyksiä.
- Poistoilmaa ei saa johtaa kaasulla tai muilla poltoaineilla toimivien laitteiden savunpoistohormiin.
- Alä käytä liesituuletinta,Jos lamppu ei ole paikallaan taiJos lamppuja ei ole asennetu oikein, sillä seurauktena voi olla sahköisku.
- Älia koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
-Tuuletinta ei saa KOSKAAN kayttta tukipintana, jollei niin ole erikseen mainittu.
- Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
Kävtä Asennusohjeen mukaisia oikean pituisia ruuveja.
- Epäselvissa tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkturvallisuuteen.
- Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Pidä alle 3-vuotiaita lapsia loitolla laitteesta. Pidä laitetta pois alle 8-vuotiaiden lasten ulottuvila ellei heidän toimintaansa valvo jatkuvasti aikuinen henkilo.

VAROITUS: laitetta e ole tarkoitettu otettavaksi käyttoön ulkosen laitteen avulla tai käytämällä erillista kaukoohjausjärestelmää.

Tämlaite ei ole tarkoitettu ammattimaseen kaytto. Alä kayta laitetta ulkona.
Loukkaantumista koskevien vaarojen välttämiseksi, laitetta on liikutettava ja se on asennettava kahden tai useamman henkilön toimesta.
Asennus, joka koskee myos mahdollisia vesijohtolitoksia (mikali kuuluu asennukseen) ja sahkoliitantjä sekka korjaustoimenpiteet on suoritettava patevan henkiloston toimesta.

Kun asennus on valmis, sailytä pakkaumateriaaleja (muovi- ja polystyreeniosat tms.) pois lasten ulottuvilta tukehtumisvaaran välttämiseksi.

Älä käytä laitetta kun olet markä tai paljain jaloin.

Ala koskaan kayta hoyrypuhdistimia - sahkokun vaara.

Pakkausmaterialiaali on 100% kierratettavja se on merkitty kierratysmerkillä

Tuuletin voi olla ulkonäoltään erilainen kuin käyttoohjeen kuvissa nakyvä malli. Käyttoohjeet, asennus ja hulto ovat kuitenkin muuttumattomat.

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajattämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn je se on tarkoitettu ainoastaan kotialouskäyttoön.

On tärkeä sailyttä ohjekirjta tuleva tarveta varten.
Mikali laite mydydaan tai siirretaan uudelle omistajalle tai jos laitteen kayttaja muuttaa, on varmistettava etta kaytioohje jaa uuden kayttajan saataville.
Lue kayttoohjeet houellisesti: ne sisaltavat tärkea tietao laitteen asennuksesta, kaytosta ja turvallisuudesta.
- Alä tee muutoksia laitteen sahköliäntöihin, mekaanisiin osiin tai poistoputkiin.
Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjaan ja keskeyt a asennus.

Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan valinen minimietaisyys on oltava vahintaan 50cm sahkoliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käyttohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

SAHKÖLITÄNTÄ

Verkon jannitteen on oltava sama kuin tuulettinen sisäpuolella olevassa typpikilvessä ilmoitetu jännite. Jos laitteessa on pistoke, liita tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen pääsee kaskiki myos asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora litos verkloon) tai pistoke ei ole sellaisessa paikassa etta sihen pääsee kaskiki myos asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisija, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoriya on III, asennussaantöjen mukaisesti.

HUOMIO!

Tarkista aina, etta verkkokaapeli on asennettu oikealla ravalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Jos kaapelissa ei ole pistoketta, kytke johdot seuraavan taulukon mukaisesti:

Verkon jannite ja taajuus

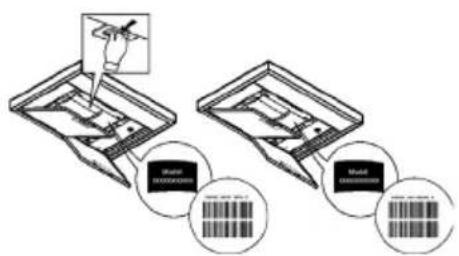

Viitta liesituulettimen sisall'olevaan ominaisuudet sisaltavaan tarraan.

Johtoen kytkentä

: keltainen/vihrea

N:sininen

L:ruskea

Virtajohdon vaihto

Tuulettimessa on erityinen sahkojohto; jo jto rikkoutuu, pyyd uusi johto tekniseltä tuelta.

ILMANPOISTO

(imukupuversiossa)

Liitä liesituuletin poistoputkiin sekä seinan poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntäliaipassa).

Halkaisjaltaan pienempien poistoputkien ja seinän poistoaukkojen käytto aiheuttaa imutehon pienentymista ja meluisuuden huomattavan lisäyksen.

Kieltaydytaan siten kaikesta vastuusta kyseisessa tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdolisimman vähän mutkia ( max taivutus: 90°)
! Alä tee suuria mututoksia putkiston alueella.
! Valmistaja ei ole vastuussa käyttoohjeden vastaisesta käytösta

SUODATIN-VAI IMUKUPUVERSIONSIO?

! Tuulettimenne on valmis kaytettavaki imukupuversiona.

Jos tuuletinta käytetään suodatinversiona, on asennettava tarvittavat LISÄVARUSTEET.

Tarkistakaa kayttoohjeen ensimmaislta sivuila sisaltyvatko LISAVARUSTEET toimitukseen vai onko ne ostettava erikseen.

Huomio: Jos aktihiisuodatin sisalty toimitukseen lisavarusteena, on mahdolista etta se on jo asennetttu tuulettmean.

Ohjeet tuulettimen vaitamiseksi imukupuversiosta suodatinversioksi sisaltyvat jo tahan kayttoohjeeseen

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Suodateusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaan tassai toimintamallissa, sihen on asennettava aktivihili lisasuodatinjarestelma.

OHJAIMET

Liesituuletin on varustetu ohjauspaneelilla, josta voidaan saatäimun nopeuksia ja kytkea valo, joka valaisee keittotasa.

T1

T2

T3

T4

T5

T6

T7

T1. Tuulettimen moottori POIS PÄLTA /vähenna nopeutta
T2. Tuulettimen moottori PAALLE / kasvata nopeutta
T3. Rasva-/hiilisuodattimen hälytys/nollaus
T4. 6th sense -toiminto (AUTO-tila) PÄLLÄ/POIS
T5. Yövalo (ympäristön valo)
T6. Päävalo POIS PÄLTA / vähenna voimakkuutta
T7. Päävalo PääLLÄ / kasvata voimakkuutta

HUOMIO! Tass liesituulettimessa on automaattinen kaytjirestelma (katso alla oleva kohta "T4. 6th sense -toiminto (AUTO-tila) PÄALLA/POIS"). Kalibrointi tapahtuu automaattisesti jokaisla kerralla, kun liesituuletin yhdistetäan uudelleen sahkoverkloon (esim.: ensimmäisen asennuskerran ja sähkökatkon jälkeen). Toimenpide voidaan suorittaa myos manuaalisesti (katso kappale "Anturin asettaminen"). 5 minuuttiakestävän kalibroinnin aikana T4 vilkkuu ja valoja voidaan kayttäa.

T1. TUULETTIMEN MOOTTORI POIS PÄLTA / VÄHENNÄ NOPEUTTA

Tälla painikkeell vahennetaan poistomoottorin nopeutta ja kytketaae se POIS PÄLTA.

Voit kytkea poistomoottorin suoraan POIS PÄLTA painamalla painiketta ja pitamalla sitä painettuna.

T2. TUULETTIMEN MOOTTORI PÄÄLLE / KASVATA NOPEUTTA

Tällä painikkeell kasvatetaan poistomoottorin nopeutta ja kytkëän se PÄÄLLE.

Voit asettaa suoraan nopeuden 5 painamalla painiketta ja pitamalla sita painettuna.

Huomaa: Liesituuletin toimii 5 minuuttia nopeudella 4 ja 5,jonka jälkeen liesituuletin siirtytakaisin käytämän nopeutta 3.

T3. RASVA-/HIILISUODATTIMEN HÁLYTYS/NOLLAUS

Liesituuletin ilmoittaa saannollisin valiajoin, etta on tullut aika suorittaa suodattimen hulto.

Huomaa: Ilmaisimet toimivat ainoastaan liesituulettimen ollessa paallä.

T3 palaa: Suorita rasvasuodattimen huolto.

T3 vilkkuu: suorita hiilisuodattimen huolto.

Suodattimen taytymisen ilmaisimien palauttaminen normalailitilaan:

Huomaa: Tämä on tehtävä liesituulettimen ollessa paällä.

Paina T3-painiketta ja pida sita painettuna.

Rasva- ja hiilusuodattimen nollaus suoritetaan samalla nappaimella. Jos molempien suodatinten halytykset ovat aktivisina, nollaustoiminto nollaa laskurin yksi kerrallaan ja prioriteetti on hiilusuodattimella.

Hilisuodattimen tayttymisen ilmaisimen aktivoiminen

Huomaa: Tämä on tehtävä poistomoottorin ollessa poissa pälättä.

Tämä ilmaisin on yleensä poissa paälta - paina T6- ja T7-painikkeita samanaikaisesti, jos haluat käynistää toiminnon: Molemmat ilmaisimet ilmoittavat aktivoimisesta sytymälla.

Toiminto poistetaan kaytostä painamalla samoja painikkeita uudelleen:

Molemmat vilkkuvat lyhyesti ja sammuvat sitten; täm on merkkinä toiminnon käytösta sulkemisesta.

T4.6TH SENSE -TOIMINTO (AUTO-TILA) PÄLLÄ/POIS

Liesituuletin asettaa poistonopeuden automaattisesti, jos liesituulettimen anturi havaitsee muutoksia ymparistoolosuheissa.

Huomaa: jotta voit varmistaa, etta tamä toiminto toimii oikein, märirä ensin anturi (katso alla oleva kohta "Anturin asettaminen").

Huomaa: Jos muutat mitaan muita nopeutta ohjaavia toimintoja, "6th sense" -toiminto kytkeytyy pois päältä.

Anturin asettaminen

Tämā voidaan suorittaa, kun liesituuletin on POIS PÄLTA.

Paina normaaleissa ymparistoolsuhteissa T4-painiketta 5 sekuntia, T4 ilmoittaa anturin kalibroimisesta vilkkumalla 5 minuuttia ja sammuu, kun kalibrointi on paattynyt.

Keittolevyn asettaminen: Paina T1- ja T2-painiketta samanaikaisesti.

Molemmat sytyvat ilmaistakseen, etta liesituuletin on valmis hyväksymään keittolevyn parametrien kalibroinnin.

Valitse kaasuliesi painamalla T1. (T1 vilkkuu 3 sekuntia ilmaistakseen, etta liesituulettimen parametrit on asetetu kaasuliedelle).

Valitse induktioliesi painamalla T2. (T2 vilkuu 3 sekuntia ilmaistakseen, etta liesituulettimen parametrit on asetetu induktioliedelle).

T5. YÖVALO (YMPÄRISTÖN VALO)

Pehmea taustavalaisus sytytetaan tai sammutetaan painamalla katkaisinta.

T6. PÄVALO POIS PÄALTÄ / VÄHENNA VOIMAKKUUTTA

Tata painiketta painamalla voit vahentaa voimakkuutta ja kytkea valon POIS PÄLTA.

Kytke suoraan POIS PÄLTA painamalla ja pitämälla painettuna.

T7. PÄVALO PÄLLÄ / KASVATA VOIMAKKUUTTA

Tatā painiketta painamalla voit kasvattaa voimakkuutta ja kytkeä valon PÄÄLLE.

Kytke suoraan PÄLLE painamalla ja pitämällä painettuna.

HUOLTO

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ALÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Se pidattäruanlaitosta syntyvärasyvärasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järestelmä), miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampotillalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään ravalla. Rasvasuodatin irrotetaan vetamällä jousikahvasta.

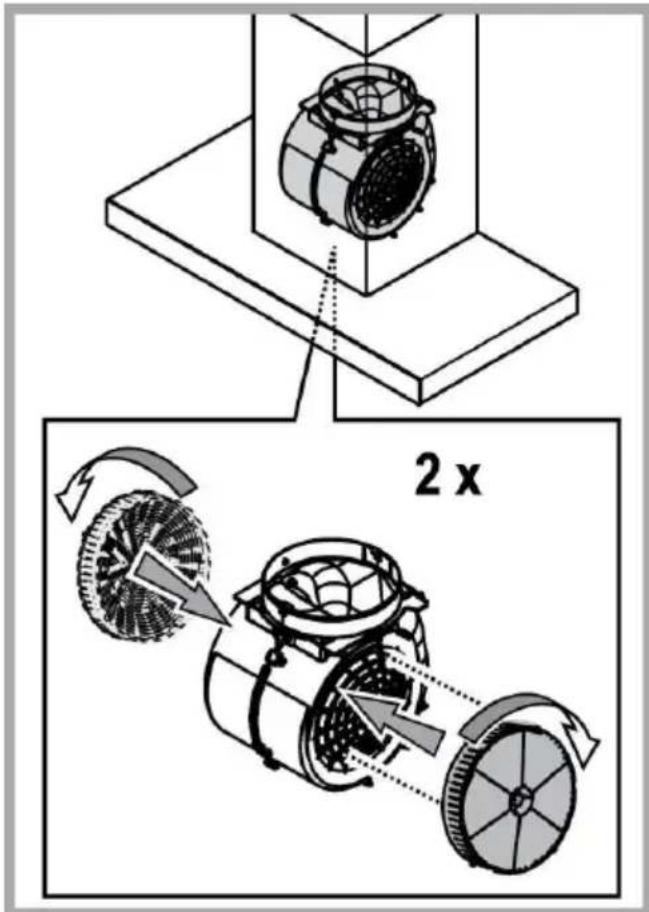

Hiilisuodattimen huolto

Imee ruoanlaitosta aiheutuvat epamiellyttavt hajut.
Hiilisuodatin kyllastyy ajanjaksossa, jonka pituus riippuu keittotason kayttotavoista ja rasvasuodattimen puhdistuksen sannollisyddsta. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllastymista osoittava jarjestelmä - mikä olemassa omistettavassa mallissa - osoittaa vaihdon tarpeellisuuden)
Sita EI voi pestä eikä kayttä uudestaan

Lamppujen vaihto

Tuulettimessa on LED teknoologiaan perustuva valaistusjarjestelma.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kerta a parempi kuin perinteisten lamppujen ja niiden avulla säästetaän 90% energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltolikkeeseen.

HÄVITTÄMINEN

Tämä laite on valmistetu EU-direktivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäistä mahdoliset ympräristölje ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyv a merkki ilmoittaa, etta tuotetta e saa kasettala talousjatteen na etta se on toimitettava sahko- ja elektronisten laitteiden kierratypisteeseen. Laite on havitettavpaikallisten jatteenkasittelysaaannosten mukaisesti. Jos tarvitset lisatietoja laitteen kasittelysta, palautuksesta ja kierratyksesta, ota yhteys paikallseen viranomaiseen, jatehuoltoon tai likkeeseen josta tuote on ostetu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallius: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suosituket oikeaa käyttoä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä paällä muutama minuutt i kypsennyksen jälleen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktivihiisusuodatin/-suodattimet, kun haluat sailyttä hyvän hajjenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat sailyttä hyvän rasyansuodatusehokkuuden. Käytä tassä oppaassa annetun kanavointijärestelman maksimiilapimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

TOIMINTAHÄIRIÖT

Jos liesituuletin ei tunnu toimivan, tarkista seuraavat seikat ennen kuin soit huoltopalveluun:

• Jos tuuletin ei toimi:

Tarkista etta:

• sahkönseyö tö ei ole katkennut
  on valittu tietty nopeus

• Jos liesituuletin vetäa huanosti:

Tarkista etta:

• Valittu moottorin nopeus on riittäva poistamaan kertyneen savun ja
  -hoyn.
• Keittion tuuletus on riittavän hyva, jotta ilma poistuu ulos.

• Hiilisuodatin ei ole kulunut (suodatinversiossa).

• Jos tuuletin on sammunut normalin toiminnan aikana:

Tarkista etta:

• sahkönseyö tö ei ole katkennut
• etta moninapainen katkaisinlaite ei ole lauennut.

Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäiriöiden yhteydessä katkaise laitteesta virta vähintään 5 sekunnin ajaksi vetamällä toppeli irtiseinastä ja kytke virtu udestaan paälle. Jos laite ei viëla toimi, ota yhteys tekniseen tukeen

TEKNISET TIEDOT

Korkeus (cm)	Leveys (cm)	Syvyys (cm)	Poistoputken halkaisija (cm)
110-129,5	89,8	32	15

CE

Toimitukseen kuulumattovat osat

Voit ladata itsellesi turvaohjeet, käyttooppaan, tuoteselosteen ja energiatiedot seuraavalla tavalla:

• Verkkosivustolta docs.whirlpool.eu
• Käytämälä QR-koodia
  Vaihtoehtoisesti ottamalla yhteyttahuoltopalveluumme (katso puhelinnumerto takuuvihkosesta).Kun otat yhteyttahuoltopalveluun, ilmoita tuotteen tunnistekilvessa olevat koodit.
