KÄYTTÖOHJE WHBS 62F LT K WHIRLPOOL

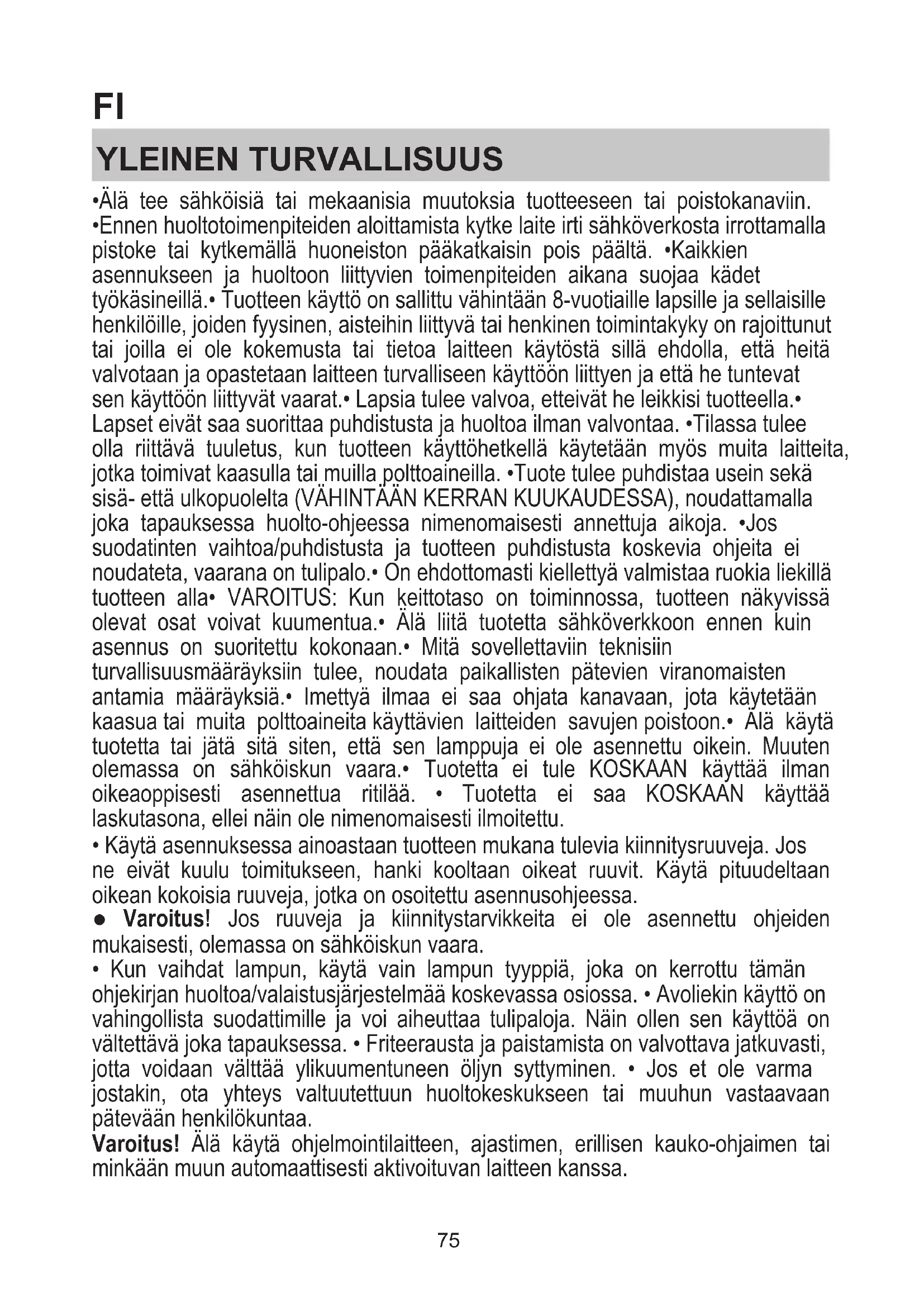

• Alä tee sahköisä tai mekaanisia muutoksia tuotteseen tai poistokanaviin.

• Ennen huoltotoimenpiteiden aloittamista kytke laite irti sahkoverkosta irrottamalla pistoke tai kytkemallä huoneiston pääkatkaisin pois paälta. Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkasineillä. Tuotteen käytto on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytösta sillä ehdolla, etta heita valvotaan ja opastetaan laitteen turvalliseen käyttoön liittyen ja että he tuntevat sen käyttoön liittyvä vaarat. Lapsia tulee valvoa, etteivät he leikkisi tuotteella. Lapset eivät saa suorittaa puhdistusa ja huoltoa ilman valvontaa. Tilassa tulee olla riittäva tuuletus, kun tuotteen käyttohetkellä käytetään myös muita laitteita, jotka toimivat kaasulla tai muilla polttoaineilla. Tuote tulee puhdista usein sekä sisä-että ulkopuolelta (VÄHINTÄAN KERRAN KUUKKAUDESSA), noudattamalla joka tapauksessa huolto-ohjeessa nimenomaisesti annettuja aikoja. Jos suodatinten vaihtoa/puhdistusta ja tuotteen puhdustusa koskevia ohjeita e i noudateta, vaarana on tulipalo. On ehdottomasti kiellettyä valmistaa ruokia liekillä tuotteen alla. VAROITUS: Kun keittotaso on toiminnossa, tuotteen nakyvissä olevat osat voivat kuumentua. Alä liitä tuotetta sahköverkkoon ennen kuin asennus on suoritettu kokonaan. Mitä sovellettaviin teknisin turvallisuusmaäräyksiin tulee, noudata paikallisten patevien viranomaisten antamia märäryksiä. Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savujen poistoon. Alä käytä tuotetta tai jatà sitä siten, etta sen lamppuja ei ole asennettu oikein. Muuten olemassa on sahköiskun vaara. Tuotetta ei tule KOSKAAN käyttaa ilman oikeaoppisesti asennettua ritilä. Tuotetta ei saa KOSKAAN käyttaa laskutasona, ellei nain ole nimenomaisesti ilmoitettu.

• Käytä asennuksessa ainoastaan tuotteen mukana tulevia kiinnitysruuveja. Jos ne eivät kuulu toimitukseen, hanki kooltaan oikeat ruuvit. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa.

• Varoitus! Jos ruuveja ja kiinnitystarvikkeita ei ole asennetu ohjeiden mukaisesti, olemassa on sahköiskun vaara.
• Kun vaihdat lampun, käytä vain lampun typpää, joka on kerrottu tämän ohjekirjan huoltoa/valaistusjärkestelmää koskevassa osiossa. - Avoliekin käytto on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Nain ollen sen käytöä on välttävä joka tapauksessa. - Friteerausta ja paistamista on valvottava jatkuvasti, jotta voidaan välttä ylikuumentuneen öljyn syttyminen. - Jos et ole varma jostakin, ota yhteys valtuutettuun huoltokeskukseen tai muuhun vastaavaan patevaan henkilökunteaa.

Varoitus! Alä kayta ohjelmointilaitteen, ajastimen, erillisen kauko-ohjaimen tai minkään muun automaattisesti aktivoituvan laitteen kanssa.

• Keittolaitteen astioiden tukipinnan ja liesituulettimen alimman osan välisen vahimmäisetäisyyden on oltava vähintään 55 cm sähköliesien osalta ja 65 cm kaasu- ja sekaliasien osalta.

Jos kaasua käytävän kypsennyslaitteen asennusohjeissa annetaan suurempi etäisyys, tämä tulee ottaa huomioon.

Pida alle 3-vuotiaita lapsia loitolla laitteesta. Pida laite poissa alle 8-vuotiaiden ulottuvilta elle aikuinen henkillo valvo heidan toimintaansa jatkuvasti.

VAROITUS: laitetta ei ole tarkoitettu otettavaksi kayttöön ulkosen laitteen avulla tai kayttamalla erillista kauko-ohjausjärestelmää.
Tämä laite ei ole tarkoitettu ammatimaisen kaytöön. Alä kayta laitettaulkona.
Loukkaantumista koskevien vaarojen välttämiseksi, laitetta on liikutettava ja se on asennettava kahden tai useamman henkilön toimesta.
Asennus, joka koskee myös mahdollisia vesijohtoliitoksia (mikäli kuuluu asennukseen) ja sahköliitäntöjä sekä korjaustoimenpiteet on suoritettava patevän henkilostön toimesta.

Kun asennus on valmis, säilytä pakkausmateriaialeja (muovi- ja polystyreeniosat tms.) pois lasten ulottuvilta tukehtumisvaaran välttämiseksi.

Alä kayta laitetta kun olet marka tai paljain jaloin.

Alä koskaan käytä hóryrpuhdistimia - sahköiskun vaara

Pakkausmateriali on 100-prosenttisesti kierratettävä, ja siinä on kierratyssymboli

Laite saattaa olla erinaköinen kuin käyttoohjeen kuvissa nakyvä malli. Käytön, asennuksen ja huollon ohjeet ovat kuitenkin samat.

Noudata tarkasti tassä ohjekirjassa annettuja ohjeita. Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jattämisestä laitteelle aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa sekä kypsennyksestä syntyviens savujen imuun. Mikä Tahansa muu kayttö (esimerkiki suoneen lammittaminen) on kielletty. Valmistaja ei vastaa vaärastä tai ohjeiden vastaisesta kaytostä aiheutuvista vahingoista.

• Lue käytöohjeet huolellisesti: ne sisälvt tärkeää tietoa laitteen asennuksesta, käytõsta ja turvallisuudesta.
• Alä tee muutoksia laitteen sahkoliitantöihin.
• Ennen laitteen asennusta tarkista, etta kaikki osat ovat ehjä. Jos laitteessa on viallisia osia, ota yhteys jalleenmyyjaan ja keskeytä asennus.
• On tärkeää säilyttä kaikki tuotteen mukana toimitetut ohjekirjat, jotta niitä voidaan käyttaa tarvittaessa. Mikäli laite myydaän tai luovutetaan uudelle omistajalle tai jos laitteen käytäja muuttaa, on varmistettava, että ne kulkevat laiteen mukana.

SAHKÖKYTKENTÄ

Verkkovirran jannitteen on vastattava liesituulettimen sisään kiinnitetyssä tarrassa osoitettua jannitetta. Jos liesituuletin on varustetu pistorasialla, kytke se pistorasiaan, joka on voimassa olevien standardien mukainen ja joka sijaitsee helppopäasyisessä paikassa myös asennuksen jäldeen. Jos pistoketta ei ole

(suora liitäntä verkkoon) tai jos pistoke ei ole paikassa, johon paësisi helposti, laita (asennuksen jälkeen) märäysten mukainen kaksinapainen kytkin, joka takaa taydellisen verkon irtikytkemisen ylijännitekategorian lI Olosuhteissa asennusmaäräysten mukaisesti.

• Varoitus! Tarkista aina, etta virtajohto on asennettu oikealla ravalla ennen kuin yhdistat laitteen sahkoverkoon, ja tarkista etta se toimii oikein. Alä kaytä jatkojohtoja, moniosaisia pistorasioita tai adpatereita.

Verkkotaajuus - ja jannite

Viittaa liesituulettinen sisallä olevaan ominaisuudet sisaltavän tarraan.

Johtoen kytkentä

: keltainen/vihrea

N: sininen

L:ruskea

Virtajohdon vaihto

Liesituuletin on varustetu erityisellä virtajohdolla; jos johto on vaurioitunut, pyydba se huoltopalvelusta.

ILMANPOISTO

(imumalleille)

Liä liesituuletin putkiin ja seinän ulostuloaukkoihin, joiden halkaisija vastaa ilman ulostuloaukkoa (liitoslaippa).

Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisäantyy huomattavasti.

Nain ollen kaikki sihen liittyvä vastuu hylataän.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea jossa on mahdollisimman vähän känteitä (känteen maksimi kulma: 90°).
! Välta äkillisiä muutoksia putken halkaisijassa.
! Yritys ei ota vastuuta,Jos naita saantjoi ei noudateta.

SUODATTAVA VAIMURI?

! Hankkimasi liesituuletin on valmis kaytettavaksi imuriversiona.

Jos liesituuletanta halutaan käytäa suodatinversiosa, on asennettava asianmukainen LISÄVARUSTESARJA.

Tarkista tämän käytöoppaan ensimmäisiltä sivuila, onko LISÄVARUSTESARJA jo toimitettu vai onko se ostettava erikseen.

Huomio: Jos se on toimitetu lisavarusteena, joissakin tapauksissa aktivihiisusuodinjarjestelmä voi olla jo asennettu liesituulettmeen.

Tassä käyttooppaassa on jo tietoja siitta, miten liesituuletin muunetaan imurimallsta suodatinversiksi.

Imurimalli

Höryt poistetaan ulospain liitoslaippaan kiinnitetyn poistoputken valityksellä.

VAROITUS

Poistoputki ei kuulu toimitukseen: se on ostettava erikseen.

Poistoputken halkaisijan tulee olla kooltaan vahintaan liitantaputken liitosrenkaan halkaisijan kokoinen.

Jos liesituuletin on varustetu hiilisuodattimella/suodattimilla, ne on irrotettava.

Suodattava malli

Imuilman rasva ja haju poistetaan ennen kuin se ohjataan takaisin huoneeseen. Jotta liesituuletinta voidaan käytä tassaversiossa, on asennettava ylimäräinen aktiihiilisuodatjärestelmä.

OHJAUKSET

T1. Tuulettimen moottorin nopeuden vahentäminen / sammutus
T2. Tuulettinen moottorin nopeuden lisääminen / käynnistys
T3."POWER BOOST" -toiminto
T4. 6th sense -toiminnon laitto paalle / pois (AUTO-tila)
T5. Toiminta "ZEN-tilassa"
T6. Hiilusuodattimen/rasvasuodattimen hälytys/nollaus
T7. Päävalon käynistys/sammutus.

VAROITUS Tassä liesituulettimessa on automaattinen toimintajärestelmä (katso kohta "T4. 6th sense -toiminnon laitto paälle / pois (AUTO-tila)".

Liesituuletin kalibroidaan automaattisesti aina kun se kytketaan sahkoverkloon (esimerkiksi ensimmäisen asennuksen yhteydessä sahkokatkoksen jälkeen).

Kalibrointi voidaan tehdä myös manuaalisesti (katso kappale "Anturin konfigurointi"). Kalibrointi kestää 5 minuuttia: sen aikana symboli T4 vilkkuu ja valoja voidaan käytää.

T1. TUULETTIMEN MOOTTORIN NOPEUDEN VAHENTÄMINEN / SAMMUTUS

Paina tata nappainta vahentaaaksesi nopeutta ja sammuttaaksesi imumoottorin. Pitk painallus sammuttaa imumoottorin suoraan.

T2. TUULETTIMEN MOOTTORIN NOPEUDEN LISAÄÄMINEN / KÄYNNISTYS

Paina tata nappäintä käynnistäksesi imumoottorin ja lisätäksesi sen nopeutta. Pitka painallus mahdollistaa 3. nopeuden aktivoinnin suoraan.

T3."POWER BOOST" -TOIMINTO

Paina T3 aktivoidaksesi tehoimunopeuden "POWER BOOST 1" (ajastetu).

Huomaa: liesituuletin palaa 3. nopeuteen 5 minuutin kuluttua.

Kun imumoottori on paallä "POWER BOOST1" -tilassa, paina uudelleen nappäintä T3 aktivoidaksesi seuraavantehoimunopeuden "POWER BOOST 2" (ajastetu).

Huomaa: liesituuletin palaa 3. nopeuteen 5 minuutin kuluttua.

Huomaa: paina uudelleenn T3; kun viisi minuuttia on kulunut, liesituuletin palaa "POWER BOOST 1" -tilaan.

T4. 6TH SENSE -TOIMINNON LAITTO PÄÄLLE/POIS (AUTO-TILA)

Liesituuletin asettaa automaattisesti immunopeuden, jos anturi havaitsee muutoksen ymparistoolosuheissa.

Huomaa: tämän toiminnon oikeaoppista käytöä varten anturi tulee ensin märittäa (katso "Anturin konfigurointi").

Huomaa: muiden, nopeutta hallinnoivien toimintojen muokkaus saa aikaan "6th sense" -toiminnon bois päältä kytkeytymisen.

- Anturin konfigurointi

Tämä toimenpide voidaan suorittaa liesituuletin sammuksissa. Normaaleissa ympäristöolosuheissä pidä nappäintä T4 painettuna 5 sekunnin ajan. Osoitin T4 vilkuu 5 sekunnin ajan osoittaa, etta liesituuletin suorittaa anturin kalibroinnin ja sammuu sitten osoittaa, etta kalibrointi on valmis.

• Keittotason asetus: Paina pitkään samanaikaisesti nappäimiä T1 ja T2. Molemmat symbolit syttyvät osoittaen, etta liesituuletin on valmis hyväksymään keittotason liittyvät parametrit.

Paina nappäintä T1 valitaksesi kaasukeittotason (T1 vilkkuu 3 sekunnin ajan osoittaen, etta liesituulettimen parametrit on assetetu kaasukeittotasolle).

Paina nappäntä T2 valitaksesi induktiokeittotason (T2 vlikkuu 3 sekunnin ajan osoittaen, että liesituulettimen parametrit on assetetu induktiokeittasolle).

T5.TOIMINTAZEN-TILASSA

Paina laittaaksesi "ZEN"-imutilan pälle/pois pälä.

Tästä toiminnosta aktivoidaan imunopeus, joka yhdistäa optimalisesti hiljaisuuden ja imutehon.

T6. HIILISUODATTIMEN TAI RASVASUODATTIMEN HÁLYTYS/NOLLAUS

Liesituuletin ilmoittaa saannollisin aikavalein suodatinten huoltotarpeesta.

Huomaa: ilmaisimet aktivoituvat liesituuletin paallä.

T6 palaa: huolla rasvasuodatin.

T6vikkuu:huolla hiilisuodatin.

• Suodatinten kyllastymisen osoittimien nollaus:

Huomaa: tamä toimenpide tulee suorittaa liesituuletin paallä.

Paina pitkään nappäintä T6.

Huomaa: T6 ja liesituuletin sammuvat osoittaen, etta halytyksen nollaus on suoritetu.

Rasvasuodattimen ja hiilisuodattimen nollaus voidaan tehdä samasta nappäimsta. Jos molempien suodatinten haltykset ovat aktivisia, nollausmenetelma palauttaa laskurit yksi kerrallaan siten, etta hiilisuodatin on ensisijainen.

-Hiilisuodattimen kyllastymisen osoittimen aktivointi

Huomaa: tamä toimenpide on suoritettava, kun imumoottori on sammunut.

Tämöoitin ei ole yleensä käytössä, voit aktivoida sen painamalla ja pitamällä pitkään poinatuina samanaikaisesti nappaimä T3 ja T7: Molemmat osoittimet syttyvat merkkinä aktivoinnista.

Toiminnon pois pälä ottamiseksi paina molempia nappaimi uudelleen pitkään:

nyt ne molemmat vilkkuvat hetken ja sammuvat sitten osoittaen, etta toiminto on kytketty pois paalta.

T7. PÄVALON KÄYNNISTYS/SAMMUTUS

Paina laittaaksesi pälle / pois keittotason valaistuksen.

HUOLTO

• Puhdistus: Puhdistusta varten käytä yksinomaan neutraaleihin pesuaineisiin kostutettua liinaa. Älä käytä tyokaluja tai valineitä puhdistukseen.

Avasuodatin: Se on puhdistettava kerran kuukaudessa (tai kun suodattimen saturation ilmaisinjärestelmä - jos se on käytössä olevassa mallissa - osoittaa tämän tarpeen) ei-aggressiivisilla pesuaineilla kasin tai astianpesukoneessa matalissa lampötiloissa ja lyhyellä pesujaksolla.

Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen vari voi haalistua, mutta se suodatusominaisuudet eivat muutu millaan tavoin.

Bivihilisuodatin El pestav (vain

suodattava malli): hiilisuodatin saturuotuu enemmän tai vahemmän pitkäaikaisen kayton jälkeen riippuen ruoanlaitotyypista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa patruuna on vaihettava enintään neljan kuukauden valein. Sitä El voj pestä tai rigeneroida.

Asennus: kiinnitä aktiivihilisuodatin ensin takaa liesituulettimen metallikielekkeeseen ja sitten edesta kahteen nuppiin.

Purkaminen: Irrota aktivihiilisuodatin käantämälä nuppia 90^ , jolla se on kiinnitetty liesituulettimeen.

Valaistus

• Valaisusjärestelmä perustuu LED-teknologiann. LEDvalot takaavat optimailen valastuksen ja jopa 10 kertaa pidemmän keston perinteisiin lamppuihin verrattuna, minkä lisäksi ne auttav saastämään 90% sahkoä.

• Valaisusjärestelmä : Käytäja ei voi vaihtaa valaisusjärestelmäa. Jos sihen tulee toimintahäiriöitä, ota yhteyttä valtuutettuun huoltoon.

HAVITTÄMINEN KÄYTTÖIÄN PÄATTEEKSI

Tämä laite on merkitty Euroopan direktiivin 2012/19/EY mukaisesti - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).

Varmista, etta tamä tuote havitetaan oikeaoppisesti. Käytäju huolehtii siita, etta ympäristolle ja terveydelle ei koidu mahdollisia seurauksia. Symboli tuotteessa tai tuotteen mukana toimitetuissa asiakirjoissa osoittaa, etta tata tuotettei tule kasetellä tavallisena kotitalousjätteenä vaan se tulee toimittaa sopivaan keräyspisteeseen, jossa sahko- ja elektronikkalaitteet kierratetään. Havitta laite noudattamalla paikkakuntasi jatehuoltoa koskevia säädöksiä. Jos tahdot lisātietoja latteen keräyksesta, kasettelystä ja kierratyksesta, ota yhteys paikkakuntasi jatehuoltoon, talousjätteiden keräyspisteeseen tai likkeeseen, josta laite on hankittu.

Pakkausmaterialiaali on 100-prosentisesti kierratettäva, ja siinä on kierratyssymboli

MAÄRÄYKSET

Laite on suunniteltu, testatu ja valmistetu seuraavien turvallisuusmaaraysten mukaisesti: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

TOIMINTAHÄIRIÖT

Jos jokin asia ei tunnu toimivan, tee seuraavat yksinkertaiset tarkistukset, ennen kuin soitat huoltoon:

• Jos liesituuletin ei toimi:

Tarkista, etta:

-Virtakatkosta ei esiinny

-Nopeus on valittu

• Jos liesituulettimen suorituskyk on heikko:

Tarkista, etta:

-Valittu moottorin nopeus on riittä tuotetun savun ja hóryjenn aaraan nahden.

-Keittio on riittavasti tuuletettu, jotta ilmaa voidaan ottaa sisän.

-Hilisuodatin ei ole kulunut (liesituuletin suodattavassa versiosa).

• Jos liesituuletin sammuu normaalin toiminnan aikana:

Tarkista, etta:

-virtakatkosta ei esinny.

-moninapainen katkaisulaite ei ole lauennut.

Jos laitteessa ilmenee toimintahairiöitä, irrota laite virtalähteestä vähintään 5 sekunniki vetamällä pistoke irti ja kytke se sitten uudelleen ennen kuin kännyt huoltopalvelun puoleen. Jos toimintahairiö jatkuu, ota yhteys huoltopalveluun.

TEKNISET TIEDOT

Korkeus (cm) Leveys (cm) Syzyss (cm) Φ tyhjennysputki (cm)
62-114	59.8-89.8 45.5 15
71-114

CE

Osat, joita ei toimiteta tuotteen mukana

Turvallisuustietojen, kayttooppaan, teknisten tietojen ja energiatietojen lataus:

Kay sivulla docs.whirlpool.eu
Käytä QR-koodia
- Voit myös ottaa yhteyttä tukipalveluun (puhelinnumoero on annettu takuulehtisessä).

Kun otat yhteytt tukipalveluun, anna tuotteen sarjanumerokilvessä olevat koodit.
