MANUALE UTENTE WHBS 62F LT K WHIRLPOOL

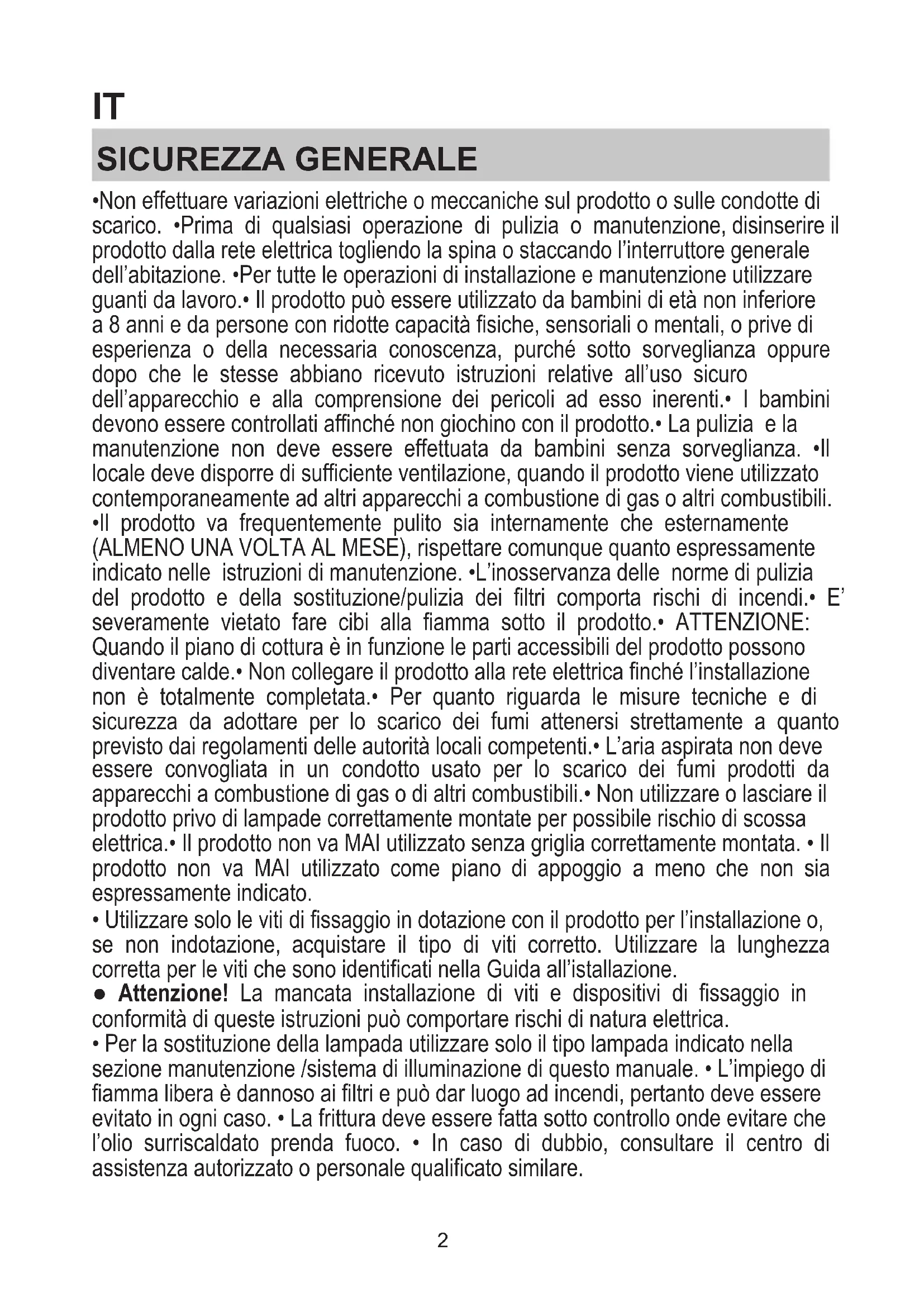

• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.• Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.• I bambini devono essere controllati affinché non giochino con il prodotto.• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. •Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• Il prodotto va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. •L’inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi.• E’ severamente vietato fare cibi alla fiamma sotto il prodotto.• ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili del prodotto possono diventare calde.• Non collegare il prodotto alla rete elettrica finché l’installazione non è totalmente completata.• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.• Non utilizzare o lasciare il prodotto privo di lampade correttamente montate per possibile rischio di scossa elettrica.• Il prodotto non va MAI utilizzato senza griglia correttamente montata. • Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l’installazione o, se non indotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all’istallazione. ● Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sistema di illuminazione di questo manuale. • L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. • La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. • In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare. 2Attenzione! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di comando a distanza separato. Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto. Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone. L'installazione, comprendente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Mai utilizzare apparecchi per pulizia a vapore – rischio di shock elettrico. Il materiale dell’imbalo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. L’apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti dalla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi. ● Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ● Non effettuare variazioni elettriche sull'apparecchio. ● Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione. ● E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. COLLEGAMENTO ELETTRICO 3La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ● Attenzione! Prima di ricollegare il circuito all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di alimentazione sia stato montato correttamente. Non utilizzare prolunghe, prese multiple o adattatori. Tensione e frequenza della rete Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa. Collegamento fili : giallo/verde N: blu L: marrone Sostituzione del cavo di alimentazione La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica. SCARICO DELL'ARIA (per le versioni aspiranti) Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate. FILTRANTE O ASPIRANTE? ! La vostra cappa è pronta per essere utilizzata in versione aspirante. Per utilizzare la cappa in versione filtrante va installato l’apposito KIT ACCESSORIO. Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte. Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa. Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questomanuale. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo. ATTENZIONE Il tubo di evacuazione non è fornito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i. 4Versione filtrante L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi. COMANDI La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura. T1. Spegnimento / riduzione di velocità del motore della ventola T2. Accensione / aumento di velocità del motore della ventola T3. Funzione “POWER BOOST” T4. Attivazione/disattivazione della funzione 6th sense (modalità AUTO) T5. Funzionamento in “modalità ZEN” T6. Allarme/reset del filtro antigrasso/filtro al carbone T7. Accensione/spegnimento della luce principale. ATTENZIONE Questa cappa dispone di un sistema di azionamento automatico (vedere il punto “T4. Attivazione/ disattivazione della funzione 6th sense (modalità AUTO)”. La cappa viene tarata automaticamente ogni volta che viene ricollegata alla rete elettrica (ad esempio, alla prima installazione dopo un blackout). La taratura può anche essere eseguita manualmente (vedere il paragrafo “Configurazione del sensore”). Durante la taratura, che ha una durata di 5 minuti, il simbolo T4 lampeggia ed è possibile usare le luci. T1. SPEGNIMENTO / RIDUZIONE DI VELOCITÀ DEL MOTORE DELLA VENTOLA Premere questo tasto per ridurre la velocità e spegnere il motore di aspirazione. Una pressione prolungata produce direttamente lo spegnimento del motore di aspirazione. T2. ACCENSIONE / AUMENTO DI VELOCITÀ DEL MOTORE DELLA VENTOLA Premere questo tasto per accendere il motore di aspirazione e per aumentarne la velocità. Una pressione prolungata permette di attivare direttamente la 3° velocità.

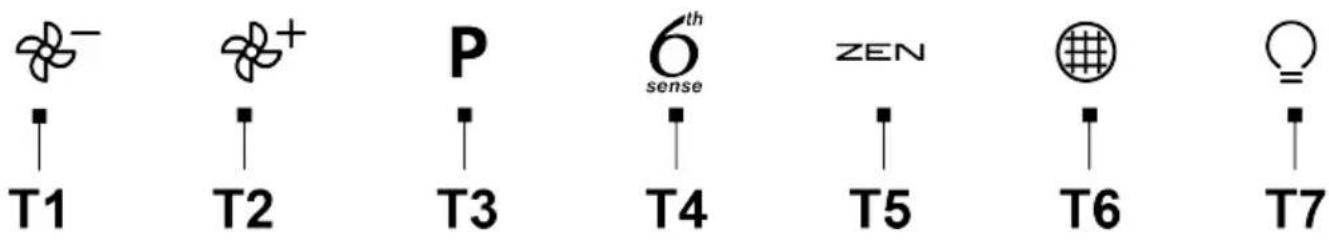

T3. FUNZIONE “POWER BOOST”

Premere T3 per attivare la velocità di aspirazione intensiva “POWER BOOST 1” (temporizzata). Nota: dopo 5 minuti la cappa tornerà alla 3° velocità. Con il motore di aspirazione acceso in “POWER BOOST1”, premere nuovamente T3 per attivare la successiva velocità di aspirazione intensiva, “POWER BOOST 2” (temporizzata). Nota: dopo 5 minuti la cappa tornerà alla 3° velocità. Nota: premere nuovamente T3; dopo cinque minuti, la cappa tornerà in modalità “POWER BOOST 1”. T4. ATTIVAZIONE / DISATTIVAZIONE DELLA FUNZIONE 6TH SENSE (MODALITÀ AUTO) La cappa imposta automaticamente la velocità di aspirazione se il sensore rileva una variazione nelle condizioni ambiente. Nota: per usare correttamente questa funzione è prima necessario configurare il sensore (vedere “Configurazione del sensore”). Nota: la modifica di altre funzioni che controllano la velocità causerà la disattivazione della funzione “6th sense”. - Configurazione del sensore Questa procedura può essere eseguita a cappa spenta. In condizioni ambiente normali, premere T4 per 5 secondi; l'indicazione T4 lampeggerà per 5 minuti per segnalare che la cappa sta eseguendo la taratura del sensore, quindi si 5spegnerà per indicare che la taratura è terminata. - Impostazione del piano cottura: Premere a lungo simultaneamente T1 e T2. Entrambi i simboli si accenderanno per indicare che la cappa è pronta per accettare i parametri relativi al piano di cottura. Premere T1 per scegliere un piano di cottura a gas (T1 lampeggerà per 3 secondi per indicare che i parametri della cappa sono impostati per un piano di cottura a gas). Premere T2 per scegliere un piano di cottura a induzione (T2 lampeggerà per 3 secondi per indicare che i parametri della cappa sono impostati per un piano di cottura a induzione).

T5. FUNZIONAMENTO IN “MODALITÀ ZEN”

Premere per attivare/disattivare la modalità di aspirazione “ZEN”. Questa funzione permette di attivare una velocità di aspirazione che risulti il miglior compromesso fra silenziosità ed efficienza di aspirazione. T6. ALLARME/RESET DEL FILTRO ANTIGRASSO O DEL FILTRO AL CARBONE Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri. Nota: gli indicatori si attivano a cappa accesa. T6 acceso: eseguire la manutenzione del filtro grassi. T6 lampeggiante: eseguire la manutenzione del filtro carbone. - Reset indicatori saturazione filtri: Nota: questa operazione deve essere eseguita a cappa accesa. Premere a lungo T6. Nota: T6 e la cappa si spengono per indicare che il reset dell'allarme è stato eseguito. Il reset del filtro antigrasso e del filtro al carbone può essere eseguito con lo stesso tasto. Se sono attivi gli allarmi di entrambi i filtri, la procedura di reset ripristina i contatori uno a uno, dando la priorità al filtro al carbone. - Attivazione indicatore saturazione filtro al carbone Nota: questa operazione va eseguita a motore di aspirazione spento. Questo indicatore è normalmente disattivato – premere a lungo simultaneamente T3 e T7 per attivarlo: Entrambe le indicazioni si accenderanno per indicare l'attivazione. Per disattivare la funzione, premere nuovamente a lungo gli stessi tasti: entrambi lampeggeranno brevemente e quindi si spegneranno per indicare che la funzione è stata disattivata.

T7. ACCENSIONE/SPEGNIMENTO DELLA LUCE PRINCIPALE

Premere per accendere/spegnere l’illuminazione del piano cottura. 6MANUTENZIONE

• Pulizia: Per la pulizia usare esclusivamente un panno inumidito con detersivi liquidi neutri. Non utilizzare utensili o strumenti per la pulizia. ● Filtro Antigrasso: Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. ● Filtro ai carboni attivi NON lavabile (solo per versione filtrante): la saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato. Montaggio: agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli. Smontaggio: rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla cappa. Illuminazione

• Il sistema di illuminazione è basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, con una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. ●Sistema di Illuminazione : Il sistema di illuminazione non è sostituibile dall’utente, in caso di malfunzionamenti contattare il servizio assistenza.

7SMALTIMENTO A FINE VITA

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Il materiale dell’imbalo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo NORMATIVE Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2- 31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona: Verificare che: -Non c’è interruzione di corrente -È stata selezionata una velocità

• Se la cappa ha un rendimento scarso: Verificare che: -La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata. -La cucina è sufficientemente areata per permettere una presa d’aria. -Il filtro carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento: Verificare che: -non c’è interruzione di corrente. -il dispositivo di interruzione omnipolare non è scattato. In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l’apparecchio dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza. DATI TECNICI Altezza (cm) Larghezza (cm) Profondità (cm) Ø del tubo di scarico (cm) 62-114 59.8-89.8 45.5 15 71-114 8Componenti non in dotazione con il prodotto Per scaricare le istruzioni di sicurezza, il ma- nuale d’uso, la scheda tecnica e i dati energe- tici:

• Visitare il sito web docs.whirlpool.eu
