Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 cm x 50 cm x 90 cm
Débit d'air max	600 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Installation	Installation murale
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique C
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - WHBS 62F LT K WHIRLPOOL

Comment nettoyer les filtres de la hotte WHIRLPOOL WHBS 62F LT K ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans un mélange d'eau chaude et de détergent doux. Laissez-les tremper pendant 15 minutes, puis rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

La hotte WHIRLPOOL WHBS 62F LT K fait du bruit, que faire ?

Vérifiez que la hotte est bien installée et que tous les vis sont serrées. Assurez-vous également que le conduit d'évacuation n'est pas obstrué. Si le bruit persiste, il peut être nécessaire de faire vérifier le moteur par un professionnel.

Quel type d'ampoule utiliser pour la hotte WHIRLPOOL WHBS 62F LT K ?

Utilisez des ampoules LED de type GU10 avec une puissance maximale de 5W. Vérifiez les spécifications de l'ampoule pour vous assurer qu'elle est compatible.

Comment régler la vitesse d'aspiration de la hotte ?

La hotte WHIRLPOOL WHBS 62F LT K dispose de plusieurs niveaux de vitesse. Utilisez les boutons de commande situés sur le panneau avant pour sélectionner la vitesse souhaitée en fonction des besoins de cuisson.

Que faire si la lumière de la hotte ne fonctionne pas ?

Vérifiez d'abord si l'ampoule est défectueuse et remplacez-la si nécessaire. Si la lumière ne s'allume toujours pas, vérifiez les connexions électriques et assurez-vous que la hotte est correctement alimentée.

Quels sont les dimensions de la hotte WHIRLPOOL WHBS 62F LT K ?

Les dimensions de la hotte WHIRLPOOL WHBS 62F LT K sont de 60 cm de largeur, 50 cm de profondeur et 90 cm de hauteur. Assurez-vous que l'espace de votre cuisine est compatible avant l'installation.

Comment installer la hotte WHIRLPOOL WHBS 62F LT K ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte solidement au mur et de connecter le conduit d'évacuation selon les spécifications.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si tout semble en ordre et que la hotte ne s'allume toujours pas, contactez un technicien qualifié.

La hotte WHIRLPOOL WHBS 62F LT K peut-elle être utilisée en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec des filtres à charbon appropriés. Assurez-vous d'installer les filtres avant de passer en mode recyclage.

MODE D'EMPLOI WHBS 62F LT K WHIRLPOOL

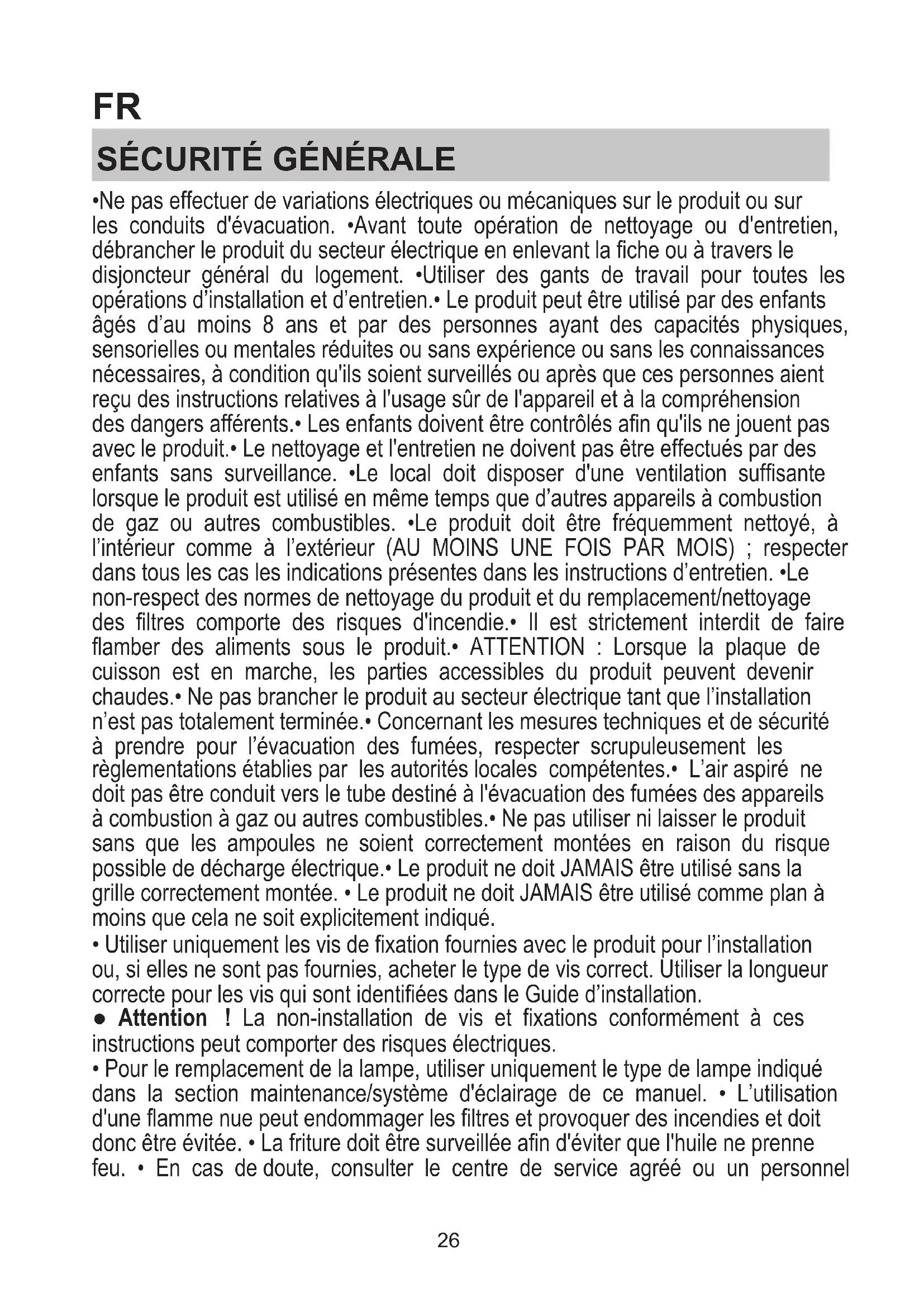

• Ne pas effectuer de variations électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. •Avant toute opération de nettoyage ou d'entretien, débrancher le produit du secteur électrique en enlevant la fiche ou à travers le disjoncteur général du logement. •Utiliser des gants de travail pour toutes les opérations d'installation et d'entretien. •Le produit peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou sans expérience ou sans les connaissances nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient reçu des instructions relatives à l'utilisation de l'appareil et à la compréhension des dangers afférients. •Les enfants doivent être contrôlés afin qu'ils ne jouent pas avec le produit. •Le nettoyage et l'entretien ne doit pas être effectuels par des enfants sans surveillance. •Le local doit dispose r'une ventilation suffisante lorsque le produit est utilisé en même temps que d'autres apparciels à combustion de gaz ou autres combustibles. •Le produit doit être féquémment nettoyé, à l'intérieur comme à l'extérieur (AU MOINS UNE FOIS PAR MOIS); respecter dans tous les cas les indications générées dans les instructions d'entretien. •Le non-respect des normes de nettoyage du produit et du remplacement/nettoyage des filtres comporte des risques d'accordie. Il est strictement interdit de faire flamber des alimentés sous le produit. •ATTENTION : Lorsque la plaque de cuisson est en marche, les parties accessibles du produit peuvent devenir chaudes. •Ne pas brancher le produit au secteur électrique tant que l'installation n'est pas totallement terminée. •Concernant les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respecter scrupleusement les règlementsations établies par les autorités locales compétentes. •L'air aspiré ne doit pas être conduit vers le tube destiné à l'évacuation des fumées des apparciels à combustion à gaz ou autres combustibles. •Ne pas utiliser ni laisser le produit sans que les ampoules ne soient correctement montées en raison du risque possible de décharge électrique. •Le produit ne doit JAMAIS être utilisé sans la grille correctement montée. •Le produit ne doit JAMAIS être utilisé comme plan à moins que cela ne soit explicitement indiqué.

• Utiliser uniquement les vis de fixation fournies avec le produit pour l'installation ou, si elles ne sont pas fournies, acheter le type de vis correct. Utiliser la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

• Attention ! La non-installation de vis et fixations conformément à ces instructions peut composer des risques électriques.
• Pour le remplacement de la lampé, utiliser uniquement le type de lampe indiqué dans la section maintenance/système déclairage de ce manuel. • L'utilisation d'une flamme neue peut endommager les filtres et provoquer des incendies et doit donc être évitée. • La friture doit être surveillée afin d'eviter que l'huile ne prenne feu. • En cas de doute, consulter le centre de service agréé ou un personnel

qualifié similaire.

Attention! Ne pas utiliser avec un programmateur, une minuterie, une télécommande séparée ou tout autre appeareil qui s'active automatiquement.

• La distance minimale entre la surface de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte ne doit pas etre inférieure a 55 cm en cas de cusinières électriques et de 65 cm en cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson à gaz spécifique une distance plus importante, il faut en tener compte.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION: l'appareil n'est pas destiné à être mis en marche à l'aide d'un dispositif externe ou d'un système de commande à distance séparé.

Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l' apparéil à l'extérieur.

Pour éviter le risque de blessures, l'appareil doit être déplaced et installé par minimum deux personnes.

L'installation, incluant les raccords pour l'alimentation en eau (s'ils sont prevus) et les branchements electriques, et les interventions de réparation doivent être effectuees par un personnel qualifié.

Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de chocolélectrique.

Le matériel d'emballage est 100% recyclable et est marqué du symbole

L'appareil peut avoir un aspect différent par rapport au dessin de cette notice mais les instructions pour l'utilisation, l'entretien et l'installation restent les mêmes.

Suivre deopsis les instructions reportees dans ce manuel. Nous declinons toute responsabilité pour tout probleme, dommage ou incendie cause a l'appareil suite au non-respect des instructions reportees dans ce manuel. L'appareil est destiné exclusivement a un usage domestique pour la cuisson des alimentes et l'extraction des fumées produites par la cuisson. Aucune autre utilisation n'est autorisée (par ex. chauffage de pieces). Le fabricant decline toute responsabilité en cas d'utilisation inappropriée ou de réglage erroné des commandes.

• Lire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.
• N'effectuer aucune variation électrique sur l'appareil.
• Avant de proceder à l'installation de l'appareil, vérifier qu'aucun composant n'est endommagé. Sinon, contacter le revendeur et ne pas continuer l'installation.
• Il est important de conserver tous les manuels qui accompagnent le produit pour pouvoir les consulter à tout moment. En cas de vente, de cession ou de transfert, s'assurer qu'ils restent avec le produit.

BRANCHEMENT ÉLECTRIQUE

La tension d'alimentation doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Si elle est dotée d'une fiche, brancher la hotte à une prise conforme aux normes en vigueur située dans une zone accessible même après l'installation. Si elle n'est pas dotée de fiche (raccordement direct au secteur) ou si la fiche n'est pas placée dans un endroit accessible même après l'installation, appliquer un interrupteur bipolaire conforme qui assure la déconnexion complète du secteur dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

• Attention ! Avant de rebrancher le circuit au secteur électrique et d'en vérifier le fonctionnement correct, toujours contrôle que le cable ait eté correctement monté.

Ne pas utiliser de rallonges, de prises multiples ou d'adaptateurs.

Tension et fréquence du secteur électriche

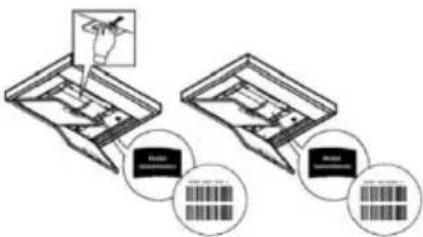

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

：jaune/vert

N:bleu

L: marron

Remplacement du cable d'alimentation

La hotte est dotée d'un cable d'alimentation spécial ; en cas d'endommagement, le demander au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Brancher la hotte à des tubes et des orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccordement).

L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'extraction et augmentera considérablement le bruit.

Nous déclinons, dans ce cas, toute responsabilité.

! La longueur du conduit doit être cette strictement indispensable.
! Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : 90^ ).
! Éviter de changer drastiquement la section du conduit.
! L'entreprise décline toute responsabilité en cas de non-respect de ces consignes.

FILTRANTE OU ASPIRANTE?

! Notre hotte est prete à être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRE dédié.

Vérifiez dans les premières pages de ce manuel si le KIT ACCESSOIRE est deja fourni ou s'il doit être acheté à part.

Remarque : S'il est fourni, dans certains cas le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé sur la hotte.

Les informations concernant la transformation de la hotte de version aspirante à version filtrante sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur par un tuyau d'échéppement fixé sur la bride de raccord.

ATTENTION

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tube d'évacuation doit être identique au diamètre de l'anneau de raccordement.

Si la hotte est dotée d'un/de filtré(s) à charbon, il(s) doit/doivent être retire(s).

Version filtrante

L'air aspiré sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de filtration supplémentaire à base de charbon actif.

COMMANDES

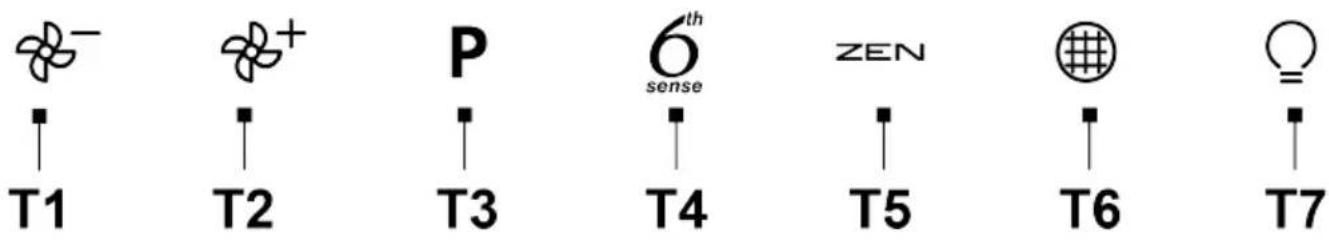

La hotte est dotée d'un panneau de commande avec un contrôle des vitesses d'aspiration et un contrôle d'allumage de la lumière pour l'éclairage de la plaque de cuisson.

T1. Extinction / réduction de vitesse du moteur du ventilateur
T2. Allumage / augmentation de vitesse du moteur du ventilateur
T3. Fonction « POWER BOOST »
T4. Activation/désactivation de la fonction 6th sense (mode AUTO)
T5. Fonctionnement en « mode ZEN »
T6. Alarmé/reinitialisation du filtré àGRAISSÉ/filtre àcharbon
T7. Allumage/extinction de la luziere principale.

ATTENTION Cette hote dispose d'un syste d'actionnement automatique (voir le point « T4. Activation/desactivation de la fonction 6th sense (mode AUTO) »

La hotte est automatique etalonnée chaque fois qu'elle se reconnecte au reseau electrique (par exemple, a la premiere installation après une panne de courant).

L'étaconnage peut également être effectué manuellement (voir le paragraphe « Configuration du capteur »). Durant l'étaconnage, qui a une durée de 5 minutes, le symbole T4 clignote et il est possible d'utiliser les lumières.

T1. EXTINCTION / RÉDUCTION DE VITESSE DU MOTEUR DU VENTILATEUR

Appuyer sur cette touche pour réduire la vitesse et éteindre le moteur d'extraction. Une pression prolongée provoque directement l'extinction du moteur d'extraction.

T2. ALLUMAGE / AUGMENTATION DE VITESSE DU MOTEUR DU VENTILATEUR

Appuyer sur cette touche pour allumer le moteur d'extraction et pour augmenter sa vitesse. Une pression prolongée permet d'activer directement la 3ème vitesse.

T3. FONCTION « POWER BOOST »

Appuyer sur T3 pour activer la vitesse d'extraction intensive « POWER BOOST 1 » (temporisée).

A noter : après 5 minutes, la hotte se remettra a la 3eme vitesse.

Avec le moteur d'extraction allumé en « POWER BOOST1 », appuyer à nouveau sur T3 pour activer la vitesse d'extraction intensive suivante, « POWER BOOST 2 » (temporisée).

A noter : après 5 minutes, la hotte se remettra à la 3ème vitesse.

A noter : appuyer à nouveau sur T3 ; après cinq minutes, la hotte se remettra en mode « POWER BOOST 1 »

T4. ACTIVATION / DÉSACTIVATION DE LA FONCTION 6TH SENSE (MODE AUTO)

La hotte definit automatiquement la vitesse d'extraction si le capteur detecte un changement dans les conditions ambiantes.

A noter : pour utiliser correctement cette fonction il faut d'abord configurer le capteur (voir « Configuration du capteur »).

A noter : la modification d'autres fonctions controlant la vitesse entraînera la désactivation de la fonction « 6th sense »

- Configuration du capteur

Ct 5 e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

capteur, puis elle s'éteindra pour indiquer que l'étalonnage est terminé.

• Configuration de la table de cuisson : Appuyer longuement et simultanément sur T1 et T2. Les deux symboles s'allumeront pour indiquer que la hotte est prete a accepter les parametes relatifs à la table de cuisson.

Appuyer sur T1 pourCHOISIR une table de cuisson a gaz (T1 clignotera pendant 3 secondes pour indiquer que les parametes de la hotte sont definis pour une table de cuisson a gaz).

Appuyer sur T2 pourCHOISIR une table de cuisson a induction (T2 clignotera pendant 3 secondes pour indiquer que les parametes de la hotte sont definis pour une table de cuisson a induction).

T5. FONCTIONNEMENT EN « MODE ZEN »

Appuyer dessus pour activer/désactiver le mode d'extraction « ZEN »

Cette fonction permet d'activer une vitesse d'extraction qui s'avere etre le meilleur compromis entre le niveau sonore et la performance d'extraction.

T6. ALARME/REINITIALISATION DU FILTRÉ À GRAISSE OU DU FILTRÉ À CHARBON

La hotte signale, à intervalles réguliers, l'obligation d'effectuer l'entretien des filtres.

A noter : les indicateurs s'activent avec la hotte allumée.

T6 allumé: effectuer l'entretien du filtré àGRAISSE.

T6 clignant: effectuer l'entretien du filtré à charbon.

• Réinitialisation des indicateurs de saturation du filtré :

A noter: cette opération doit être réalisées avec la hotte allumée.

Appuyer longuemement sur T6.

Remarque : T6 et la hotte s'eteignent pour indiquer que la réinitialisation de l'alarme a été effectuee.

La réinitialisation du filtré àGRAISSÉ et du filtré à charbon peut être effectuee avec la même touche. Si les deux alarmes du filtré sont actives, la procédure de réinitialisation remet à zéro les compteurs un par un, en donnant la priorité au filtré à charbon.

• Activation de l'indicateur de saturation du filtré à charbon

A noter : cette opération doit être réalisée avec le moteur d'extraction eteint.

Cet indicateur est normalement désactivé - appuyer longuement et simultanément sur T3 et T7 pour l'activer : Les deux indications s'allumeront pour indiquer l'activation.

Pour désactiver la fonction, appuyer à nouveau longuement sur les mêmes touches :

les deux clignoteront brievement puis s'eteindront pour indiquer que la fonction a etedesactive.

T7. ALLUMAGE/EXTINCTION DE LA LUMIÈRE PRINCIPALE

Appuyer pour allumer/éteindre l'éclairage de la table de cuisson.

ENTRETIEN

• Nettoyage : Pour le nettoyage, utiliser exclusivement un chiffon imbibé de nettoyant liquide neutre. Ne pas utiliser d'ustensiles ni d'instruments de nettoyage.

• filre àGRAISSSE:Il doitetre nettoyedeune fois par mois (ou quand le systeme d'indication de saturation des filtres-si prevu sur le modele possedé-indique ce besoin),avec des nettoyants non agressifs,manuellement ou au lave-vaisellea faiblestempératures et a cycle court.

Avec le lavage au lave-vaisselle, le filtrre anti-graisse métallique peut décolorer mais ses caractéristiques de filtrage restent les mêmes.

Xide a charbon actif NON

lavable (uniquement pour version filtrante): la saturation du filtré à charbon se produit après une utilisation plus ou moins prolongée en fonction du type de cuisine et de la régULARité de nettoyage du filtré àGRAisse. Il est dans tous les cas nécessaire de replacer la cartouche au maximum tous les quatre mois. Il NE peut PAS être lavé ni régénére.

Montage : monter le filtré à charbon actif tout d'abord à l'arrière sur la languette métallique de la hotte, puis à l'avant avec les deux boutons.

Démontage : retarder le filtré à charbon actif en tournant de 90^ les boutons qui le fixent à la hotte.

Éclairage du plan de cuisson

• Le système d'éclairage est basé sur la technologie LED. Les LED fournissent un éclairage optimal, durable jusqu'à 10 fois plus longtemps que les ampoules classiques et permettent d'économiser 90% d'électricité.

• Systeme d'Eclairage: Le système d'éclairage ne peut pas être remplaced par l'utilisateur; en cas de dysfonctionnement, contacter le service d'assistance.

ÉLIMINATION EN FIN DE VIE

Cet apparéil est marqué conformément à la Directive Européenne 2012/19/CE - UK SI 2013 No.3113, Déchets d'équipements électriques etlectroniques (DEEE).

S'assurer que ce produit est correctement eliminé. L'utilisateur contribue à prévenir les possibles conséquences négatives pour l'environnement et la santé. Le symbole présente sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas été traité comme déchet menager mais être apporté à un point de collecte pour le recyclage d'équipements électriques et Electroniques. L'éliminer conformément aux reglementations locales d'élimination des déchets. Pour plus d'information sur le traitement, la recupération et le recyclage de ce produit, contacter les autorités locales, le service de collecte des déchets menagers ou le magasin où le produit a été acheté.

Le matériel d'emballage est 100% recyclable et est marqué du symbole

NORMES

Équipment concu, testé et réalisé dans le respect des normes sur la Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233. Performance : EN/CEI 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/CEI 60704-1 ; EN/CEI 60704-2-13 ; EN/CEI 60704-3 ; ISO 3741 ; EN 50564 ; CEI 62301. CEM : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/CEI 61000-3-2 ; EN/CEI 61000-3-3.

Points de collecte sur www.quelfaire.medscheets.fr. Privilégiée la réparation ou le don de cette apparcelle.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie, effectuer les contrôles suivants avant de contacter le Service d'Assistance :

• Si la hotter ne fonctionne pas :

Vérifier que :

• Il n'y a pas de coupure de courant.
• Une vitesse a ete selectionnee.
• Si la hotte a un faible rendement :

Vérifier que :

• La vitesse du moteur selectionnée est suffisante pour la quantite de fumee et de vapeurs liberee.
• La cuisine est suffisamment aérée pour permettre une prise d'air.
• Le filtré à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'est eteinte au cours du fonctionnement normal :

Vérifier que :

• il n'y a pas de coupure de courant.
• le dispositif de coupure omnipolaire ne s'est pas déclenché.

En cas d'anomalie de fonctionnement, débrancher pendant au moins 5 s. l'appareil de l'alimentation électrique en extrayant la fiche et le rebrancher, avant de contacter le service d'assistance. Si l'anomalie persiste, contacter le service d'assistance.

DONNÉES TECHNIQUES

Hauteur (cm) Largeur (cm) Profondeur (cm) Φ du tuyau d'évacuation (cm)
62-114	59.8-89.8 45.5 15
71-114

CE

Composants non fournis avec le produit

Pour télécharger les consignes de sécurité, la notice d'utilisation, la fiche technique et les données energétiques :

• Visitez le site Internet docs.whirlpool.eu
  Utilizez le code QR
• Ou contacter le Service d'Assistance (au numéro de téléphone indiqué sur le livre de garantie). En cas de contact du Service d'Assistance, indique les codes présents sur la plaque signalétique du produit.
