РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AKR 756 IX WHIRLPOOL

RUS Руководство по эксплуатации и

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Эти указания доступны также на веб-сайте www.whirlpool.eu.

ВАША БЕЗОПАСНОСТЬ И БЕЗОПАСНОСТЬ ДРУГИХ ЛЮДЕЙ ЧРЕЗВЫЧАЙНО ВАЖНА.

В данном руководстве и на самом приборе приведены важные указания по технике безопасности, которые следует прочитать и всегда соблюдать.

! Предупреждающий символ, указывающий на наличие потенциальной опасности для пользователей прибора и других людей.

Все указания, относящиеся к вопросам соблюдения безопасности, сопровождаются предупреждающим символом, а также следующими словами:

ОПАСНОСТЬ:

указание на ситуацию, представляющую опасность; если эта опасность не будет устранена, то она приведет к тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ:

указание на ситуацию, представляющую опасность; если эта опасность не будет устранена, то она может стать причиной тяжелых травм.

Все указания по безопасности содержат сведения о конкретной возможной опасности и о том, как уменьшить риск травм, повреждений и ударов электрическим током, которые может повлечь за собой неправильное пользование прибором. Соблюдайте следующие указания:

• Установка или техническое обслуживание должны выполняться квалифицированным специалистом в соответствии с указаниями изготовителя и при соблюдении местных правил техники безопасности. Не выполняйте никаких операций по замене или ремонту каких-либо компонентов прибора за исключением случаев, рекомендуемых в руководстве пользователя.
  • Перед выполнением любой операции по установке необходимо отключать прибор от сети.
• Заземление данного прибора является обязательным. (Это не требуется для вытяжек класса II, обозначенных символом □ на табличке технических данных).
  • Кабель питания должен быть достаточно длинным, чтобы прибор можно было подключить к розетке.
• Запрещается тянуть за кабель электропитания для того, чтобы вытащить вилку из розетки.
• После завершения установки электрические компоненты вытяжки не должны быть доступны пользователю
• Нельзя прикасаться к прибору влажными руками или другими частями тела; нельзя пользоваться им, стоя на полу босиком.
• Использование данного прибора детьми в возрасте 8 лет и старше и лицами со сниженными физическими, сенсорными или умственными способностями или не обладающими необходимым опытом и навыками, допускается только под присмотром за ними или после того как их научили безопасно пользоваться прибором и они понимают существующие опасности. Не позволяйте детям играть с устройством. Детям запрещается выполнять чистку и уход за прибором без присмотра взрослых.
• Не выполняйте никаких операций по замене или ремонту каких-либо компонентов прибора за исключением случаев, рекомендуемых в настоящем руководстве. Неисправные детали следует заменить оригинальными. Все прочие операции по техобслуживанию должны выполняться квалифицированными специалистами.
• Необходимо следить за тем, чтобы дети не играли с прибором.
• При сверлении отверстий в стенах или потолке следите за тем, чтобы не повредить электропроводку и/или трубы.
  • Вентиляционные каналы всегда должны выводиться наружу.
• Всасываемый вытяжкой воздух не должен отводиться через дымоход, используемый для удаления продуктов сгорания из приборов, работающих на газе или другом горючем топливе; он должен удаляться через отдельный воздуховод. Необходимо соблюдать все положения национальных стандартов по отводу загрязненного воздуха.
• При использовании вытяжки вместе с другими приборами, работающими на газе или другом горючем топливе, разрежение в помещении не должно превышать 4 Па (4 x 10-5 бар). Поэтому необходимо следить за тем, чтобы помещение хорошо проветривалось.
• Изготовитель снимает с себя всякую ответственность за возможные последствия ненадлежащей эксплуатации прибора или неверного использования его органов управления.
• Регулярные уход и чистка являются гарантией хорошей работы и высокой производительности прибора. Регулярно удаляйте загрязнения со всех поверхностей во избежание скопления жира. Регулярно выполняйте чистку или замену фильтров.
• Ни в коем случае не приготавливайте под прибором пищу в условиях естественного огня (фламбирование). Открытый огонь может привести к возникновению пожара.
  • Во время жарки пищи не оставляйте сковороду без присмотра, так как используемое при этом масло может воспламениться.
  • Несоблюдение указаний по чистке вытяжки и по замене или чистке фильтров может привести к возгоранию.
• Никогда не открывайте вытяжку, если в ней не установлены жироулавливающие фильтры; вытяжка должна находиться под постоянным наблюдением.
• Эксплуатировать газовые приборы под вытяжкой разрешается только с установленной на них посудой.
• При использовании более трех газовых конфорок вытяжка должна работать на уровне мощности 2 или выше. Это позволит избежать накопления тепла в приборе.
• Нельзя касаться лампочек, пока они не остынут.
  • Нельзя пользоваться или оставлять вытяжку без правильно установленных лампочек, т.к. это может привести к поражению электрическим током.
  • При выполнении всех операций по установке и техобслуживанию необходимо надевать рабочие перчатки.
• Данное изделие не предназначено для эксплуатации на открытом воздухе.
• Во время работы варочной панели доступные части вытяжки могут нагреваться.

СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО, ЧТОБЫ К НЕМУ МОЖНО БЫЛО ОБРАТИТЬСЯ В БУДУЩЕМ.

Заявление о соответствии СЕ

- Данный прибор разработан, изготовлен и выпущен в продажу в соответствии со следующими нормами:

- нормами безопасности Директивы по низковольтному оборудованию 2006/95/CE (которая заменяет Директиву 73/23/EEC с ее последующими поправками);

- требованиями к экодизайну, закрепленными в европейском регламенте № 65/2014 и № 66/2014, в соответствии с европейским стандартом EN 61591

- требованиями по защите Директивы по ЭМС 2004/108/ЕС.

Электрическая защита прибора гарантирована только в том случае, если прибор правильно подключен к эффективно действующему контуру заземления в соответствии с законодательными нормами.

Советы по экономии энерги

• Включайте вытяжку на минимальной скорости в начале процесса приготовления и отключайте ее через несколько минут после его завершения.
  • Увеличивайте скорость только при образовании сильного дыма и пара, используйте повышенную скорость (скорости) только в чрезвычайных ситуациях.
• Заменяйте угольный фильтр(ы) по мере необходимости, чтобы поддерживать эффективную нейтрализацию запахов.
• Очищайте жироулавливающий фильтр(ы) по мере необходимости, чтобы поддерживать его эффективность.
• Используйте воздуховод максимального диаметра из указанных в данном руководстве для обеспечения максимальной эффективности и снижения уровня шума.

УСТАНОВКА

После распаковки устройства проверьте, не были ли устройству причинены повреждения во время транспортировки. Если же результат проверки неудовлетворителен, обратитесь к своему дилеру или в ближайший сервисный центр. Во избежание повреждений извлекайте прибор из упаковки из полистирола только непосредственно перед установкой.

ПОДГОТОВКА К УСТАНОВКЕ

ПРЕДУПРЕЖДЕНИЕ:

вытяжка отличается большим весом, и ее подъем и установка должны выполняться не менее чем двумя или более лицами.

Расстояние между опорной поверхностью для посуды на плите и нижним краем вытяжки должно составлять не менее 50 см для электрических плит и не менее 65 см в случае газовых или комбинированных плит. Кроме того, перед установкой необходимо проверить соблюдение минимальных расстояний, указанных в Руководстве по эксплуатации кухонной плиты.

Если в Руководстве по установке кухонной плиты указанно большее расстояние, необходимо руководствоваться этими значениями.

ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТ

Убедитесь, что напряжение питания, указанное на паспортной табличке прибора, соответствует напряжению сети в вашем доме. Данная информация приведена на внутренней части вытяжки под жироулавливающим фильтром. Замена кабеля электропитания (тип H05 VV-F, 3 x 0,75 мм²) должна выполняться квалифицированным электриком. Обращайтесь в авторизованный сервисный центр. Если кабель питания вытяжки снабжен вилкой, подсоедините ее к розетке электросети, соответствующей действующим нормам и расположенной в легко доступном месте. Если вилка не устанавливается (в случае прямого подключения к сети), или розетка находится в недоступном месте, необходимо установить, следуя правилам электромонтажа, стандартный двухполюсный выключатель, обеспечивающий полное отсоединение от сети в условиях перенапряжения категории III.

ОБЩИЕ РЕКОМЕНДАЦИИ

Перед использованием

Удалите защитные картонные прокладки, защитную пленку и этикетки, наклеенные на принадлежности. Проверьте, не было ли устройство повреждено во время транспортировки.

При использовании

Для предотвращения повреждений не кладите на прибор грузы. Не подвергайте прибор воздействию атмосферных явлений.

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация упаковки

Упаковочный материал может быть утилизирован на 100%, о чем свидетельствует соответствующий символ ⚠.. Все части упаковки должны быть утилизированы в полном соответствии с действующими местными нормами по утилизации отходов.

Утилизация изделия

• Данный прибор снабжен маркировкой в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE).
• Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут иметь место в противном случае.

- Символ 📄, имеющийся на изделии или в сопроводительной документации, указывает на то, что данное изделие нельзя выбрасывать с бытовыми отходами, а должно быть доставлено в соответствующий пункт сбора и переработки электрического и электронного оборудования.

Утилизация бытовых приборо

• При изготовлении данного изделия использованы материалы, допускающие переработку или повторное использование. При сдаче его на слом придерживайтесь местных норм по переработке отходов. Перед утилизацией изделия необходимо отрезать кабель питания.
• Более подробную информацию о том, как обращаться с бытовыми электроприборами, а также об их сдаче и переработке можно получить в соответствующем местном учреждении, службе сбора бытового мусора или в магазине, в котором было приобретено это изделие.

РУКОВОДСТВО ПО ПОИСКУ НЕИСПРАВНОСТЕЙ

Вытяжка не работает:

• Проверьте наличие электричества в электросети и подключен ли прибор к источнику электропитания
• Выключите прибор и включите его снова, чтобы проверить, не исчезла ли неисправность.

Недостаточная мощность всасывания вытяжки:

• Проверьте и при необходимости отрегулируйте скорость всасывания;
  • Проверьте, чисты ли фильтры
• Проверьте, не заблокированы ли вентиляционные отверстия.

Освещение не работает;

• Проверьте лампочку и замените ее в случае необходимости
• Проверьте, правильно ли установлена лампочка.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Прежде чем обращаться в сервисный центр:

1. Убедитесь, что вы не сможете устранить проблему, следуя указаниям, приведенным в разделе "Руководство по поиску неисправностей".
2. Выключите и включите вытяжку, чтобы проверить, не исчезла ли неисправность.

Если после вышеуказанных проверок неисправность сохраняется, обратитесь в ближайший сервисный центр.

Не забывайте указывать:

• Краткое описание неисправности;
  • Точный тип и модель прибора
• Ваш полный адрес
• Ваш номер телефона.

- Сервисный номер (номер, следующий после слова Service на паспортной табличке, находящейся внутри прибора). Сервисный номер указан также в гарантийном талоне

SERVICE

Если требуется ремонт, обратитесь в авторизованный сервисный центр (чтобы гарантировать использование оригинальных запасных частей и правильное выполнение ремонта).

ЧИСТКА

ПРЕДУПРЕЖДЕНИЕ:

• Запрещено использовать устройства для пароструйной чистки.
• Отключите вытяжку от электросети.

ВНИМАНИЕ! Не пользуйтесь едкими или абразивными чистящими средствами. При случайном попадании таких средств на поверхность вытяжки немедленно удалите их влажной тряпкой.

- Протирайте поверхности прибора влажной тряпкой. При сильном загрязнении добавьте в воду несколько капель средства для мытья посуды. Насухо вытрите вытяжку сухой тряпкой.

ВАЖНО: не пользуйтесь абразивными губками, металлическими скребками и металлическими мочалками. При постоянном использовании они могут повредить эмалированную поверхность.

- Используйте моющее средство, специально предназначенное для чистки прибора, и следуйте указаниям изготовителя.

ВАЖНО: чистка фильтров с удалением остатков масла и жира должна выполняться не реже одного раза в месяц.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ:

• Пользуйтесь защитными перчатками.
• Отключите вытяжку от электросети.

ЖИРОУЛОВЛИВАЮЩИЕ ФИЛЬТРЫ

Металлический жироулавливающий фильтр имеет неограниченный срок службы; его следует мыть один раз в месяц вручную или в посудомоечной машине при низкой температуре, используя короткий цикл. Мойка в посудомоечной машине может привести к потускнению фильтра, которое никоим образом не сказывается на его фильтрующей способности.

Потяните за ручку, чтобы снять фильтр.

После промывки и сушки фильтра установите его на место, выполнив вышеуказанные операции в обратном порядке.

В системе освещения вытяжки используются светодиоды.

Светодиоды обеспечивают оптимальное освещения со сроком службы в десять раз больше, чем у традиционных ламп, но на 90% меньшим потреблением электроэнергии.

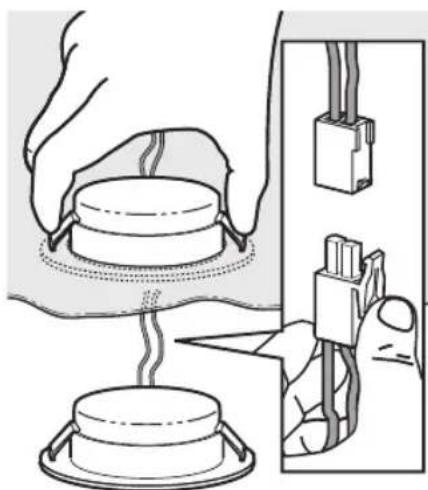

Чтобы заменить их, действуйте следующим образом:

1. Снимите жироулавливающие фильтры.
2. Обеспечьте доступ к лампам внутри вытяжки.
3. Нажмите отпускающие пружины, чтобы освободить лампу.
4. Извлеките лампу из вытяжки.
5. Отсоедините электрический зажим.

Вставьте запасную лампу, выполнив вышеуказанные действия в обратном порядке.

Примечание: Чтобы приобрести запасные светодиодные лампы, обратитесь в службу технической поддержки.

ФИЛЬТР С АКТИВИРОВАННЫМ УГЛЕМ (только для исполнения с фильтрацией):

Не реже одного раза в месяц мойте угольный фильтр в посудомоечной машине при максимальной температуре, используя обычное моющее средство для таких машин.

Рекомендуется мыть фильтр отдельно от посуды.

Для регенерации угольного фильтра после мойки его следует просушить в духовке при температуре 100° С в течение 10 минут.

Заменяйте угольный фильтр через каждые три года.

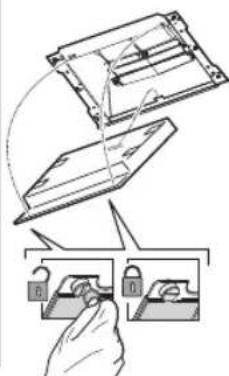

Установка угольного фильтра:

1. Снимите жироулавливающий фильтр.
2. Сначала зацепите угольный фильтр с задней стороны за металлический выступ на корпусе вытяжки, а затем прикрепите его с передней стороны с помощью двух ручек.
3. Установите на место жироулавливающий фильтр.

Извлеките все детали из пакетов. Проверьте наличие всех компонентов.

• Вытяжка в сборе с двигателем, лампами и жироулавливающими фильтрами.
  • Руководство по монтажу и эксплуатации
  • 1 соединительное кольцо
  • 1 электрический кабель
  • 1 монтажный шаблон
  • 6 дюбелей ∅ 8мм
  • 6 винтов ∅ 5 x 45
  • 1 кабельный хомут
  • 3 винта ∅ 3,5 x 9,5
  • 1 опорный кронштейн воздуховода
  • 2 винта ∅ 2,9 x 6,5
  • 2 шайбы
  • Только при эксплуатации вытяжки в режиме фильтрации: 1 дефлектор + 2 винта ∅ 2,9 x 6,5

УСТАНОВКА - ИНСТРУКЦИИ ПО ПРЕДВАРИТЕЛЬНОМУ МОНТАЖУ

Вытяжка предназначена для эксплуатации в режиме отвода (вытяжной вентиляции) или в режиме фильтрации.

Примечание: Модель с электроклапаном предусматривает работу только в режиме отвода; в этом случае выпускная труба должна подсоединяться к внешнему устройству вытяжки.

Режим отвода

Пары всасываются и отводятся наружу через выпускной воздуховод (не входит в комплект поставки), который должен быть прикреплен к соединительному кольцу вытяжки. Необходимо предусмотреть систему крепления к патрубку для выпуска воздуха, соответствующую типу выпускного воздуховода (дымохода), приобретаемого отдельно.

ВНИМАНИЕ! Если угольный/е фильтр/ы уже установлен/ы, снимите его/их.

Режим фильтрации

Воздух фильтруется, проходя через угольный фильтр (угольные фильтры), и вновь попадает в помещение.

ВАЖНО! Проверьте, обеспечивается ли рециркуляция воздуха.

Если вытяжка не снабжена угольным/и фильтром/ами, то прежде чем пользоваться прибором, следует заказать фильтры и установить их.

Вытяжка должна устанавливаться вдали от сильно загрязненных участков, а также на удалении от окон, дверей и источников тепла.

В комплекте поставки вытяжки предусмотрены все детали, необходимые для монтажа прибора на стенах и потолках большинства типов. Тем не менее, чтобы удостовериться в соответствии дюбелей данному типу потолка/стены, необходимо обратиться к квалифицированному специалисту.

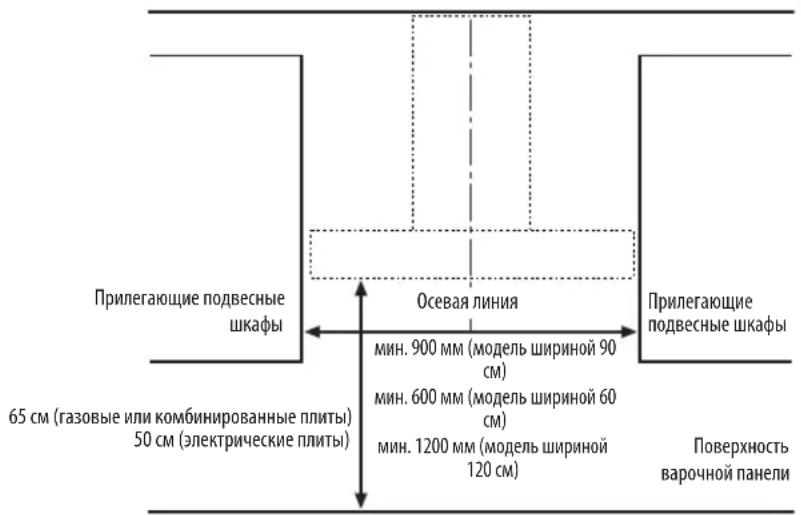

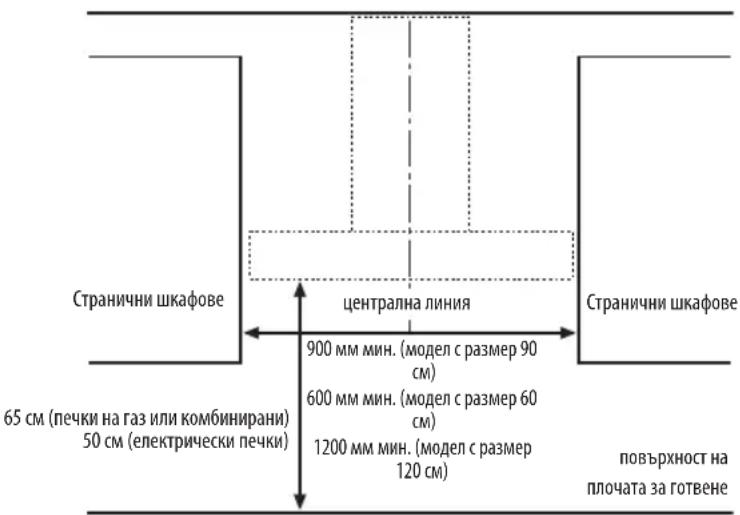

МОНТАЖНЫЕ РАЗМЕРЫ

Прилегающие подвесные шкафы 65 см (газовые или комбинированные плиты) 50 см (электрические плиты) Осевая линия мин. 900 мм (модель шириной 90 см) мин. 600 мм (модель шириной 60 см) мин. 1200 мм (модель шириной 120 см) Поверхность варочной панели Прилегающие подвесные шкафы

УСТАНОВКА - ИНСТРУКЦИИ ПО УСТАНОВКЕ

Перечисленная ниже последовательность действий относится к рисункам с соответствующей нумерацией элементов; эти рисунки даны на последней странице настоящего руководства.

Примечание: Содержание некоторых инструкций может быть различным в случае разных значений ширины и высоты корпуса вытяжки; в этом случае различия в выполнении установки указываются как в тексте, так и на рисунках.

1. Проведите на стене до самого потолка линию, соответствующую осевой линии вытяжки.

2. Приложите шаблон для сверления отверстий к стене (закрепив его скотчем): вертикальная линия на шаблоне должна соответствовать осевой линии, проведенной на стене; нижний край шаблона должен совпасть с нижним краем вытяжки.

Просверлите отверстие.

1. Снимите шаблон для сверления отверстий, вставьте дюбели и винты, как показано на рисунке.

2. Немного затяните винты.

3. Приложите опорный кронштейн воздуховода к стене около потолка. Просверлите отверстия и вставьте дюбели, как показано на рисунке. Закрепите кронштейн.

4. Режим только отвода - выпускное отверстие сзади: Просверлите на задней стене отверстие для выпускного воздуховода.

5. Режим только отвода – выпускное отверстие в потолке: Просверлите в потолке отверстие для выпускного воздуховода.

6. Подготовьте подключение к сети электропитания.

7. Только при эксплуатации вытяжки в режиме фильтрации: Закрепите дефлектор на опорной скобе воздуховода.

8. Снимите жироулавливающий/е фильтр/ы.

9. Удалите клейкую ленту, крепящую коробку электронного блока управления к корпусу двигателя.

Примечание: Рисунок имеет ориентировочный характер; коробка может быть временно закреплена на любой другой стороне корпуса двигателя.

1. Подвесьте вытяжку на стену.

2. Отрегулируйте положение вытяжки по горизонтали.

3. Отрегулируйте расстояние от вытяжки до стены.

4. Отметьте положения отверстия/й, предназначенного/ых для окончательного крепления вытяжки, как это показано на рисунке.

5. Снимите вытяжку со стены.

6. Просверлите отверстия и вставьте дюбели, как показано на рисунке.

7. Снова подвесьте вытяжку на стену.

8. Закрепите вытяжку на стене с помощью винтов, как показано на рисунке.

9. Прикрепите соединительное кольцо к выпускному отверстию.

10. Затяните полностью уже частично затянутые винты, с помощью которых коробка крепится к корпусу двигателя.

Примечание: Существует два типа коробок, с передним или задним креплением. Придерживайтесь инструкций, приведенных на рисунках (21a и 21b) для вашей модели.

1. Вставьте кабель питания в предназначенное для него отверстие.

2. Закрепите кабель кабельным зажимом.

ВНИМАНИЕ! Выполнение этой операции является обязательным. Она необходима для предотвращения случайного отсоединения кабеля питания.

Выполните подключение к сети электропитания.

1. Подсоедините выпускной воздуховод к соединительному кольцу; воздуховод должен быть выведен наружу (в случае исполнения с вытяжной вентиляцией) или в сторону дефлектора (в случае исполнения с фильтрацией).

2. Вставьте воздуховоды над вытяжкой, полностью закрыв блок вытяжки.

3. Снимите верхнюю часть и закрепите воздуховоды винтами, как показано на рисунке.

4. Установите угольный фильтр (только для исполнения с фильтрацией) и установите жироулавливающий/е фильтр/ы.

Проверьте правильность работы вытяжки на основе информации, приведенной в разделе, содержащем описание вытяжки и указания по ее использованию.

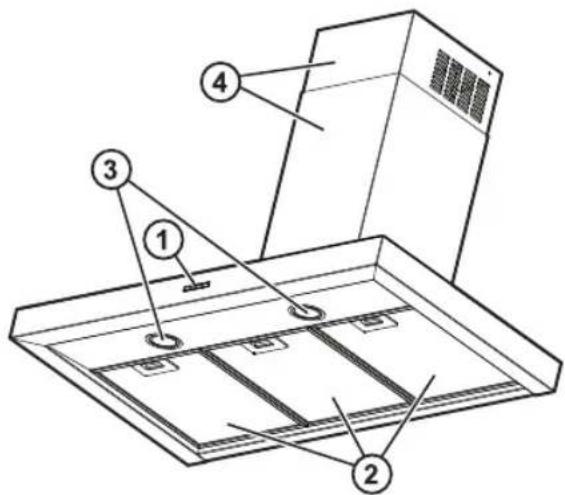

ОПИСАНИЕ ВЫТЯЖКИ И ЕЕ ИСПОЛЬЗОВАНИЕ

1. Панель управления.
2. Жироулавливающие фильтры.
3. Лампы.
4. Телескопический воздуховод.

1. ВЫКЛ / Кнопка уменьшения скорости вытяжки (выключения питания)
2. ВКЛ / Кнопка увеличения скорости вытяжки (включения питания)
3. Кнопка ВКЛ/ВЫКЛ таймера: задержка отключения выбранной скорости вытяжки (питания) на 5 минут.

a b c d e 1 1 1 1 5

Примечание: Эта кнопка выполняет также функцию «Сброса сигнализации насыщения фильтров»

4. Кнопка ВКЛ/ВЫКЛ подсветки

1. На дисплее отображается:

a. Скорость вытяжки (мощность): индикатор поворачивается в зависимости от выбранной скорости вытяжки (мощности).

Безопасный режим: индикатор мигает.

b. Насыщение жироулавливающих фильтров: появляется, когда необходимо обслуживание фильтров.

с. Таймер

d. Насыщение жироулавливающих фильтров: появляется, когда необходимо обслуживание фильтров.

Примечание: эта функция обычно отключена и должна активироваться, только если вытяжка эксплуатируется в режиме фильтрации (с установленным угольным фильтром).

Для этого действуйте следующим образом:

• выключите вытяжку;
• одновременно нажмите и удерживайте кнопки 1 и 3, пока индикатор не прекратит мигать (индикатор отключен) и начнет гореть постоянно (индикатор включен);
• отпустите кнопки.

Для отключения повторите процедуру: индикатор прекратит светиться непрерывно (индикатор включен) и начнет мигать (индикатор отключен).

e. Подсветка

Безопасный режим

Вытяжка снабжена датчиком, который в случае внезапного повышения температуры включает вытяжку, которая будет работать, пока температура значительно не снизится.

Сброс сигнализации насыщения фильтров

По завершении обслуживания фильтра держите кнопку 3 нажатой, пока индикатор не погаснет.

ВАЖНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

ЗАПАЗЕТЕ ТОЗИ КНИЖКА С ИНСТРУКЦИИ ЗА БЪДЕЩИ СПРАВКИ.

ПОДГОТОВКА ЗА ИНСТАЛИРАНЕ

ПРЕДУПРЕЖДЕНИЕ:

МОНТИРАНЕ – ПРЕДВАРИТЕЛНИ ИНСТРУКЦИИ ЗА МОНТАЖ

ИНСТАЛАЦИОННИ РАЗМЕРИ

ИНСТАЛИРАНЕ – ИНСТРУКЦИИ ЗА МОНТАЖ

ОПИСАНИЕ И УПОТРЕБА НА АСПИРАТОРА

1. Командно табло.
2. Филтри за мазнини.
3. Крушки.
4. Телескопичен комин.

МАНЫЗДЫ КАУІПСІЗДІК НУСКАУЛАРЫ

КОРШАГАН ОРТАНЫ КОРФАУ

АКАУЛЫК ЖОЮ НУСКАУЛЫГЫ

ТУТЫНУШЫГА КЫЗМЕТ КОРСЕТУ

Эркашан мына акпаратты беріңіз:

ЖАБДЫКТАЛГАН МАТЕРИАЛ

ОРНАТУ - АЛГАШКЫ РЕТ ЖИНАУ НУСКАУЛАРЫ

СОРГЫ СИПАТТАМАСЫ ЖЭНЕ КОЛДАНЫСЫ
