MANUAL DE UTILIZADOR AKR 756 IX WHIRLPOOL

P Manual de uso e manutenção

Estas instruções estarão também disponíveis no website: www.whirlpool.eu.

A SUA SEGURANÇA E A DOS OUTROS SÃO IMPORTANTES.

Este manual e o próprio aparelho incluem avisos de segurança importantes, os quais deverá ler e cumprir em todas as situações.

Este é o símbolo de atenção, relativo à segurança, que alerta os utilizadores para possíveis riscos para eles e terceiros.

Todos os avisos de segurança são precedidos por este símbolo de atenção e os seguintes termos:

PERIGO:

indica uma situação perigosa que, caso não seja evitada, provocará uma lesão grave.

ADVERTÊNCIA:

indica uma situação perigosa que, se não for evitada, pode provocar lesões graves.

Todos os avisos de segurança especificam o eventual risco a que se referem e indicam a forma de reduzir esse risco de lesões, danos ou choques eléctricos resultantes do uso incorrecto do aparelho. Cumpra as seguintes instruções:

• A instalação ou manutenção deve ser efectuada por um técnico qualificado, em conformidade com as instruções do fabricante e de acordo com as normas locais vigentes em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especificamente solicitado no manual de utilização.
• Antes de realizar os trabalhos de instalação desligue o aparelho da corrente eléctrica.
• É obrigatório ligar o aparelho à terra. (Não necessário para exaustores de classe II identificados pelo símbolo □ na etiqueta de especificações).
• O cabo de alimentação tem de ter comprimento suficiente para permitir ligar o aparelho tomada eléctrica.
• Não puxe o aparelho pelo cabo de alimentação quando o desligar da tomada eléctrica.
• Quando a instalação estiver concluída, os componentes eléctricos não deverão ficar acessíveis ao utilizador.
• Não toque no aparelho com as partes do corpo húmidas e não o utilize com os pés descalços.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho em condições de segurança e compreendam os riscos inerentes. Não deixe as crianças brincarem com o aparelho. A limpeza e manutenção não podem ser realizadas por crianças salvo se tiverem a supervisão de adultos.
• Não repare ou substitua qualquer parte do aparelho, salvo se especificamente indicado no manual. As peças com defeito têm de ser substituídas por peças genuínas. Todos os restantes serviços de manutenção deverão ser realizados por um técnico especializado.
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Quando fizer furos numa parede ou num tecto, tenha atenção para não danificar ligações eléctricas e/ou tubos.
• Os canais de ventilação devem descarregar sempre para o exterior.
• O ar de escape não pode ser ventilado pelo tubo utilizado para evacuar os fumos produzidos pelos aparelhos de combustão de gás ou outros combustíveis, deve ter uma saída independente. Devem ser respeitadas todas as normas nacionais relativas à extracção de fumos.
• Se o exaustor for utilizado juntamente com outros aparelhos que utilizem gás ou outros combustíveis, a pressão negativa do local não deve ser superior a 4 Pa (4 x 10-5 bar). Por este motivo, verifique se o ambiente é ventilado de forma adequada.
• O fabricante declina qualquer responsabilidade pela utilização incorrecta ou pela configuração incorrecta dos comandos.
• Uma manutenção e limpeza constantes garantem o bom funcionamento e o máximo desempenho do aparelho. Limpe com frequência toda a sujidade das superfícies do exaustor para evitar a acumulação de gorduras. Limpe ou substitua o filtro frequentemente.
• Nunca cozinha alimentos à chama ("flambé") por baixo do aparelho. A utilização de chamas livres pode provocar um incêndio.
• Não deixe as frigideiras sem vigilância durante a fritura de alimentos, pois o óleo usado para a fritura pode incendiar-se.
• O incumprimento das instruções de limpeza do exaustor e de substituição dos filtros pode resultar num incêndio.
• O exaustor de fumos nunca deve ser aberto sem os filtros de gordura instalados e deve ser mantido sob supervisão constante.
• Os aparelhos a gás devem ser usados por baixo do exaustor apenas com as panelas assentes.
• Quando usar mais de três pontos de cozedura a gás, o exaustor deve ser operado no nível de potência 2 ou superior. Isso irá eliminar o congestionamento de calor no aparelho.
• Antes de tocar nas lâmpadas, verifique se estas estão frias.
• Não utilize nem deixe o exaustor sem ter as lâmpadas correctamente montadas, devido ao possível risco de choque eléctrico.
• Para todas as operações de instalação e manutenção, utilizar luvas de trabalho.
• O aparelho não é adequado para ser utilizado no exterior.
• Quando a placa estiver em funcionamento, as partes acessíveis do exaustor podem ficar quentes.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.

Declaração de conformidade C€

• Este aparelho foi concebido, fabricado e distribuído em conformidade com:
• os objectivos de segurança da Directiva "Baixa Tensão" 2006/95/CE (que substitui a 73/23/CEE e subsequentes correções);
• os requisitos de ecodesign dos regulamento europeus n.º 65/2014 e n.º 66/2014 em conformidade com a norma europeia EN 61591
• os requisitos de protecção da Directiva "CEM" 2004/108/CE.

A segurança eléctrica do aparelho só é assegurada quando estiver correctamente ligado à terra segundo as normas legais.

Dicas de poupança de energi

• Ligue o exaustor na velocidade mínima quando iniciar a cozinhar e mantenha-o a funcionar durante alguns minutos depois de acabar de cozinhar.
• Aumente a velocidade apenas em caso de uma grande quantidade de fumo e vapor e utilize a(s) velocidade(s) boost apenas em situações extremas.
• Substitua o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na redução de odores.
• Limpe o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na filtragem de gorduras.
• Use o diâmetro máximo do sistema de condutas indicado neste manual para optimizar a eficiência e minimizar o ruído.

INSTALAÇÃO

Depois de desembalar o aparelho, verifique se este apresenta quaisquer danos de transporte. Caso surjam problemas, contacte o revendedor ou o Serviço de Assistência Técnica mais próximo. Para evitar danos, retire o aparelho da sua embalagem de espuma de poliestireno na altura da instalação.

PREPARAÇÃO DA INSTALAÇÃO

ADVERTÊNCIA:

trata-se de um produto pesado; o exaustor só deve ser elevado e instalado por duas ou mais pessoas.

A distância mínima entre o suporte das panelas em cima da placa e a parte inferior do exaustor não deve ser inferior a 50 cm, no caso de fogões eléctricos, e a 65 cm, no caso de fogões a gás ou mistos. Antes da instalação, verifique também as distâncias mínimas indicadas no manual do fogão.

Se as instruções de instalação do fogão especificarem uma distância maior entre este e o exaustor, esta deverá ser respeitada.

LIGAÇÃO ELÉCTRIC

Verifique se a tensão eléctrica especificada na chapa de características do aparelho corresponde à tensão da rede eléctrica.

Esta informação pode ser encontrada no interior do exaustor, por baixo do filtro de gordura. A substituição do cabo de alimentação (tipo H05 VV-F 3 x 0,75 mm²) deve ser efectuada por um electricista qualificado. Contacte um centro de assistência autorizado. Se o exaustor estiver equipado com uma ficha eléctrica, ligue a ficha a uma tomada que cumpra os regulamentos em vigor, situada num local acessível após a instalação. Se não existir qualquer ficha (ligação directa à corrente eléctrica) ou se a tomada não estiver situada num local acessível, instale um interruptor de alimentação de dois pólos padrão, que irá permitir o isolamento total da corrente eléctrica no caso de condições de sobretensão de categoria III, de acordo com os regulamentos de instalação.

RECOMENDAÇÕES GERAIS

Antes da utilização

Retire as protecções de cartão, a película de protecção e as etiquetas adesivas dos acessórios. Verifique se o aparelho apresenta quaisquer danos de transporte.

Durante a utilização

Para evitar quaisquer danos, não coloque pesos sobre o aparelho. Não exponha o aparelho aos agentes atmosféricos.

INFORMAÇÕES DE PROTECÇÃO AMBIENTAL

Eliminação da embalagem

O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem. As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com os regulamentos estabelecidos pelas autoridades locais relativos à eliminação de resíduos.

Eliminação do produto

• Este aparelho está em conformidade com a Directiva Europeia 2012/19/EU, Resíduos de equipamentos eléctricos e electrónicos (REEF).
• Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.
• O símbolo no aparelho ou na documentação que o acompanha indica que este produto não deve ser tratado como um resíduo doméstico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eléctricos e electrónicos.

Eliminação de electrodoméstico

• Este aparelho foi fabricado com materiais recicláveis ou reutilizáveis. Elimine-o de acordo com os regulamentos locais. Antes de eliminar o aparelho, corte o respectivo cabo eléctrico.
• Para obter mais informações sobre o tratamento, recuperação e reciclagem de electrodomésticos, contacte as autoridades locais competentes, o serviço de recolhas de desperdícios domésticos ou a loja onde adquiriu o aparelho.

RESOLUÇÃO DE PROBLEMAS

O aparelho não funciona:

• Verifique a presença de corrente eléctrica e se o aparelho está ligado à alimentação eléctrica
• Desligue o aparelho e reinicie-o para ver se a falha persiste.

O nível de extracção do exaustor não é suficiente:

• Verifique a velocidade de extracção e ajuste, se necessário;
• Verifique se os filtros estão limpos
• Verifique se as aberturas de ventilação estão obstruídas.

A luz não funciona;

• Verifique a lâmpada e substitua-a, se necessário
• Verifique se a lâmpada foi instalada correctamente.

SERVIÇO PÓS-VENDA

Antes de contactar o Serviço Pós-Venda:

1. Tente resolver o problema com a ajuda das sugestões fornecidas na secção "Resolução de problemas".
2. Desligue o aparelho e volte a ligá-lo para verificar se a falha persiste.

Se, após efectuar estas verificações, a falha persistir, contacte o Serviço Pós-Venda mais próximo.

Indique sempre:

• Uma breve descrição da avaria;
• O tipo e o modelo exacto do aparelho
• O seu endereço completo
• 0 seu número de telefone.

- O número "service" (o número situado após a palavra "Service" na chapa de características), localizado no interior do aparelho. O número "service" também está indicado no livro de garantia

SERVICE

0000 000 00000

Se for necessário efectuar alguma reparação, contacte um centro de assistência técnica autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correcta).

LIMPEZA

ADVERTÊNCIA:

• Nunca utilize equipamentos de limpeza a vapor.
• Desligue o aparelho da corrente eléctrica.

IMPORTANTE: não utilize detergentes corrosivos ou abrasivos. Se algum desses produtos entrar em contacto acidental com o aparelho, limpe imediatamente com um pano húmido.

- Limpe as superfícies com um pano húmido. Se estiver muito sujo, acrescente algumas gotas de detergente para loiça à água. Termine a limpeza com um pano seco.

IMPORTANTE: não utilize esponjas abrasivas ou raspadores ou esfregões metálicos. Com o tempo, estes podem danificar a superfície do esmalte.

- Utilize detergentes especificamente concebidos para a limpeza do aparelho e siga as instruções do fabricante.

IMPORTANTE: limpe os filtros, pelo menos, uma vez por mês para eliminar quaisquer resíduos de óleo ou gordura.

MANUTENÇÃO

ADVERTÊNCIA:

- Utilize luvas de protecção.

- Desligue o aparelho da corrente eléctrica.

FILTROS DE GORDURA

O filtro de gordura metálico tem uma duração ilimitada e deve ser lavado uma vez por mês, à mão ou na máquina de lavar loiça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na máquina de lavar loiça, o filtro de gordura poderá ficar opaco, mas o seu poder de filtragem mantém-se inalterado.

Extraia a pega para retirar o filtro.

Depois de lavado e seco, proceda na ordem inversa para o montar.

SUBSTITUIÇÃO DAS LÂMPADAS

O exaustor está equipado com um sistema de iluminação baseado na tecnologia LED.

Os LEDs garantem uma iluminação ideal, uma duração até 10 vezes maior do que as lâmpadas tradicionais e permitem poupar 90% de energia eléctrica.

Para a substituição, proceda da seguinte forma:

1. Retire os filtros de gordura.
2. Aceda às lâmpadas a partir do interior do exaustor.
3. Prima as molas de libertação para desencaixar a lâmpada.
4. Extraia a lâmpada da estrutura do exaustor.
5. Desligue o terminal eléctrico.

Faça a montagem da lâmpada de substituição no sentido contrário ao da desmontagem.

NOTA: Para a aquisição da lâmpada de Leds, contacte o serviço de assistência técnica.

FILTRO COM CARBONO ACTIVO(apenas para os modelos com filtro)

O filtro de carbono deve ser lavado uma vez por mês na máquina de lavar loiça, com a temperatura mais alta, usando um normal detergente para máquinas de lavar loiça. É aconselhável lavar o filtro sozinho.

Após a lavagem, para tornar a activar o filtro, este deve secar no forno a 100°C durante 10 minutos.

Substitua o filtro de carbono a cada 3 anos.

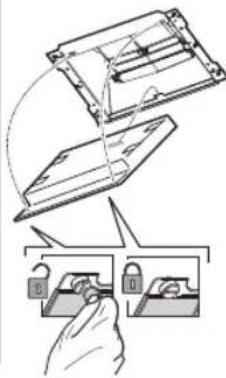

Montagem do filtro de carbono:

1. Retire o filtro de gordura.
2. Comece por prender o filtro de carbono na lingueta metálica situada na secção traseira do exaustor e, em seguida, fixe-o na secção frontal por intermédio dos dois botões.
3. Monte novamente o filtro de gordura.

Extraia todos os componentes das respectivas embalagens. Verifique se estão incluídos todos os componentes.

• Exaustor montado com motor, lâmpadas e filtros de gordura instalados.
• Instruções de montagem e utilização
• 1 anel de ligação
• 1 cabo eléctrico
• 1 gabarito de montagem
• 6 buchas de parede de ∅ 8mm
• 6 parafusos ∅ 5 x 45
  • 1 porta-cabo
  • 3 parafusos ∅ 3,5 x 9,5
• 1 suporte de chaminé
  • 2 parafusos ∅ 2,9 x 6,5
  • 2 anilhas
• Apenas para a versão de filtragem: 1 deflector + 2 parafusos ∅ 2,9 x 6,5

INSTALAÇÃO - INSTRUÇÕES PRELIMINARES DE MONTAGEM

O exaustor foi concebido para ser instalado e utilizado na "Versão de aspiração" ou na "Versão de filtragem".

Nota: o modelo com válvula eléctrica pode funcionar apenas na "Versão de aspiração" e o tubo de escape deve ser ligado a uma unidade periférica de aspiração.

Versão de aspiração

Os vapores são aspirados e conduzidos para o exterior através de um tubo de descarga [não fornecido] fixo à junção de saída de ar do exaustor. Com base no tubo de descarga adquirido, efectue um sistema adequado de fixação à junção de saída de ar.

IMPORTANTE: Se tiver já sido instalado, retire o/s filtro/s de carvão.

Versão de filtragem

O ar é filtrado passando através de filtro/s de carbono e, depois, volta a circular no ambiente em redor.

IMPORTANTE: verifique se a recirculação do ar funciona sem problemas.

Se o exaustor não estiver equipado com o(s) filtro(s) de carbono(s), este(s) deve(m) ser encomendado(s) e montado(s) antes do uso.

A instalação do exaustor deverá ser realizada longe de áreas muito sujas, janelas, portas e fontes de calor.

O exaustor é fornecido com todo o material necessário para uma instalação na maioria das paredes/tectos. Contudo, é necessário contactar um técnico qualificado para verificar se os materiais são adequados ao tipo de parede/tecto.

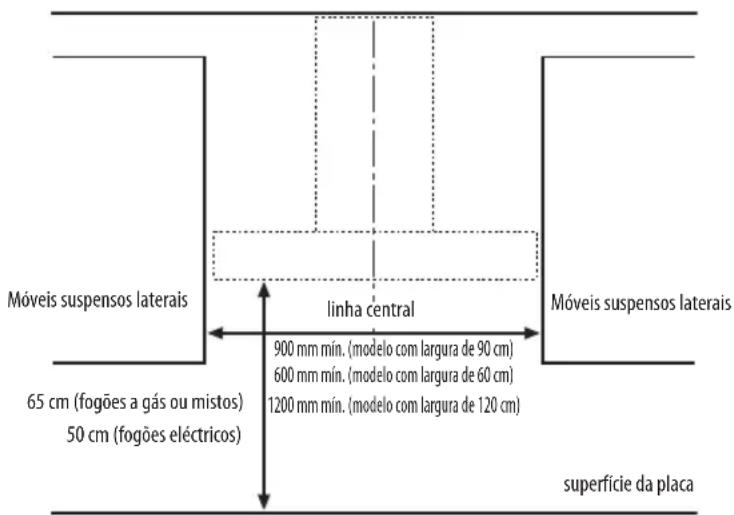

DIMENSÕES DE INSTALAÇÃO

Móveis suspensos laterais 65 cm (fogões a gás ou mistos) 50 cm (fogões eléctricos) linha central 900 mm mín. (modelo com largura de 90 cm) 600 mm mín. (modelo com largura de 60 cm) 1200 mm mín. (modelo com largura de 120 cm) Móveis suspensos laterais superfície da placa

INSTALAÇÃO - INSTRUÇÕES DE MONTAGEM

As instruções em sequência numérica indicadas a seguir, referem-se aos desenhos que pode encontrar na última página deste manual, que possuem a respectiva numeração.

Nota:

Algumas instruções diferem com base na largura do produto ou na altura da caixa do exaustor, em cujos casos as diferenças de instalação estão indicadas no texto e nos desenhos.

1. Trace uma linha na parede, até ao tecto, correspondente à linha central.

2. Coloque o esquema de perfuração na parede (fixe-o com fita adesiva): a linha central vertical do esquema deve coincidir com a linha central desenhada na parede e a extremidade inferior do esquema de perfuração deve coincidir com a extremidade inferior do exaustor.

Faça um furo.

1. Retire o esquema de perfuração, introduza as buchas e os parafusos como indicado.

2. Aperte ligeiramente.

3. Aplique o suporte da chaminé na parede, adjacente ao tecto. Fure e insira as buchas na parede como indicado. Fixe o suporte.

4. Apenas para a versão de aspiração - exaustão traseira: Faça um furo na parede traseira para passar o tubo da chaminé.

5. Apenas para a versão de aspiração - exaustão na direcção do tecto: Faça um furo no tecto para passar o tubo da chaminé.

6. Prepare a ligação à rede eléctrica.

7. Apenas para a versão de filtragem: Fixe o deflector ao suporte da chaminé.

8. Retire o(s) filtro(s) de gordura.

9. Retire a fita que fixa a caixa do sistema electrónico de controlo à caixa do motor.

Nota: o desenho é meramente indicativo; a caixa poderá estar temporariamente fixada noutros lados da caixa do motor.

1. Pendure o exaustor na parede.

2. Regule a posição horizontal do exaustor.

3. Regule a distância entre o exaustor e a parede.

4. Marque o(s) furo(s) para a fixação definitiva do exaustor como indicado.

5. Retire o exaustor da parede.

6. Fure e insira as buchas na parede como indicado.

7. Pendure novamente o exaustor na parede.

8. Fixe definitivamente o exaustor à parede com os parafusos, como indicado.

9. Fixe o anel de ligação ao furo de descarga.

10. Aperte na totalidade os parafusos parcialmente aparafusados para fixar a caixa do sistema electrónico à caixa do motor.

Nota: estão disponíveis dois tipos de caixa, com fixação frontal ou traseira. Siga as instruções fornecidas nas figuras (21a e 21b), consoante o modelo utilizado.

1. Passe o cabo eléctrico pela respectiva sede.

2. Prenda o cabo eléctrico ao porta-cabo.

IMPORTANTE: Esta operação deve ser efectuada obrigatoriamente. Impede que o cabo eléctrico se desligue acidentalmente.

Efectue a ligação à rede eléctrica doméstica.

1. Faça a ligação do tubo para a descarga dos fumos ao anel de ligação; o tubo deve ficar direcionado para o exterior (versão de aspiração) ou para o deflector (versão de filtragem).

2. Insira as chaminés na respectiva sede por cima do exaustor de modo a cobrir completamente a unidade de aspiração.

3. Retire a secção superior e fixe as chaminés com os parafusos, tal como indicado.

4. Instale o filtro de carbono (apenas para a versão de filtragem) e instale novamente o(s) filtro(s) de gordura.

Verifique o funcionamento do exaustor, consultando o parágrafo relativo à descrição e utilização do exaustor.

DESCRIÇÃO E UTILIZAÇÃO DO EXAUSTOR

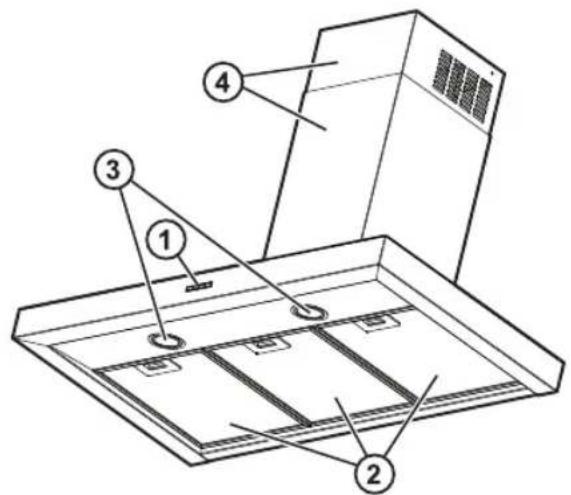

1. Painel de controlo.
2. Filtros de gordura.
3. Lâmpadas.
4. Chaminé telescópica.

1. Tecla OFF/Diminuição da velocidade (potência) de aspiração
2. Tecla ON/Aumento da velocidade (potência) de aspiração
3. Tecla ON/OFF da função do temporizador: difere em 5 minutos a desactivação da velocidade (potência) de aspiração seleccionada.

Nota: a tecla possui igualmente a função de "Reposição da sinalização de saturação dos filtros"

a b c d e 1 1 1 1 1 5

1. Tecla ON/OFF da função da luz
2. Visor, indica:

a. Velocidade (potência) de aspiração: o indicador roda de acordo com a velocidade (potência) de aspiração seleccionada.
Funcionamento de segurança: o indicador fica intermitente.
b. Saturação do filtro de gordura: acende quando é necessário efectuar a manutenção do filtro.
c. Temporizador
d. Saturação do filtro de carbono activo: acende quando é necessário efectuar a manutenção do filtro.

Nota: esta função está normalmente desactivada e só deve ser activada se o exaustor for utilizado na versão de filtragem (com o filtro de carbono instalado).

Para tal, proceda da seguinte forma:

• desligue o exaustor
• mantenha as teclas 1 e 3 premidas em simultâneo até o indicador passar de uma luz intermitente (indicador desactivado) para uma luz fixa (indicador activo).
• solte as teclas.

Para a desactivar, repita o procedimento: o indicador passa de uma luz fixa (indicador activo) para uma luz intermitente (indicador desactivado).

e. Iluminação

Funcionamento de segurança

O exaustor possui um sensor que, em caso de um aumento súbito da temperatura, activa a aspiração até a temperatura cair de forma significativa.

Reposição da sinalização da saturação dos filtros

Depois de realizar a manutenção dos filtros, mantenha a tecla 3 premida até o indicador se desligar.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

COLLEGAMENTO ELETTRICO
