MANUAL DE UTILIZARE AKR 756 IX WHIRLPOOL

RO Manual de folosire și întreținere

Aceste instructiuni vor fi de asemenea disponibile pe site-ul web: www.whirlpool.eu.

SIGURANTA DVS. ŞI A CELORLALTI ESTE FOARTE IMPORTANTĂ.

Acest manual și aparatul oferă avertizări importante legate de siguranță, care trebuie citite și respectate întotdeauna.

Acesta este simbolul de atenționare referitor la siguranță, care vă avertizează despre riscurile potențiale pentru utilizator și pentru ceilalți.

Toate mesajele referitoare la siguranță sunt precedate de simbolul de atenționare și de următorii termeni:

PERICOL:

indică o situație periculoasă care, dacă nu este evitată, va cauza leziuni grave.

AVERTIZARE:

indică o situație periculoasă care, dacă nu este evitată, ar putea cauza leziuni grave.

Toate avertizările privind siguranța specifică riscul/pericolul potențial existent și indică ce trebuie făcut pentru a reduce riscul de rănire, deteriorare și electrocutare, care poate apărea ca urmare a folosirii necorespunzătoare a aparatului. Respectați instrucțiunile următoare:

• Instalarea sau întreținerea trebuie să fie efectuată de un tehnician specializat, în conformitate cu instrucțiunile producătorului și cu respectarea normelor locale în vigoare referitoare la siguranță. Nu reparați și nu înlocuiti nicio piesă a aparatului, dacă acest lucru nu este cerut în mod expres în manualul de utilizare.
• Aparatul trebuie să fie deconectat de la rețeaua electrică înainte de a efectua orice operatie de instalare.
• Împământarea aparatului este obligatorie. (Nu este necesar la hotele de clasa II identificate cu simbolul ☐ pe eticheta cu specificații).
• Cablul de alimentare cu energie trebuie să fie suficient de lung pentru a permite conectarea aparatului la priza de rețea.
• Nu trageti de cablul de alimentare al aparatului pentru a scoate stecherul din priză.
• După terminarea instalării, componentele electrice nu trebuie să mai fie accesibile utilizatorului.
• Nu atingeti aparatul când aveți părți ale corpului umede și nu-l utilizati când sunteti desculti.
• Acest aparat poate fi folosit de copii de la vârsta de 8 ani în sus și de persoane cu capacități fizice, senzoriale sau mentale sau lipsiți de experiență sau cunoștințe, numai dacă sunt supravegheați sau li s-a acordat instructaj cu privire la folosirea aparatului în siguranță și dacă înțeleg pericolele implicate. Copiii nu au voie să se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuate de către copii, cu excepția cazului în care aceștia sunt supravegheați de adulți.
• Nu reparați și nu înlocuți nicio parte a aparatului dacă acest lucru nu este indicat în mod expres în manual. Piesele defecte trebuie înlocuite cu unele noi originale. Toate celelalte servicii de întreținere trebuie să fie executate de un tehnician specializat.
  • Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul.
• Atunci când găuriți un perete sau plafonul, aveți grijă să nu deteriorați conexiunile electrice și/sau țevile.
• Canalele pentru ventilatie trebuie întotdeauna să fie evacuate la exterior.
• Aerul evacuat nu trebuie eliminat printr-o conductă utilizată pentru evacuarea gazelor arse de la aparate cu combustie pe bază de gaz sau de alți combustibili, ci trebuie să aibă o ieșire independentă. Trebuie respectate toate normele naționale referitoare la evacuarea gazelor arse.
• Dacă hota este utilizată împreună cu alte aparate care folosesc gaz sau alți combustibili, presiunea negativă a încăperii nu trebuie să fie mai mare de 4 Pa (4 x 10-5 bar). Din acest motiv, asigurați-vă că încăperea este aerisită în mod corespunzător.
• Producătorul nu își asumă nicio răspundere pentru utilizările neadecvate sau pentru reglarea incorectă a comenzilor.
• Curățarea și întreținerea cu regularitate sunt esențiale pentru funcționarea corectă și obținerea unor performanțe optime din partea aparatului. Curățați des toate crustele de pe suprafețele murdare pentru a evita acumularea grăsimilor. Curățați sau înlocuți cu regularitate filtrele.
• Nu gătiți niciodată mâncarea cu flacără ("flambé") sub aparat. Folosirea unei flăcări libere ar putea provoca un incendiu.
• Nu lăsați tigăile nesupravegheate când prăjiți alimente, întrucât uleiul ar putea să se aprindă.
• Nerespectarea instrucțiunilor referitoare la curățarea hotei și la înlocuirea filtrelor poate cauza incendii.
  • Hotele cu evacuare de gaze arse nu trebuie deschise niciodată fără filtrele pentru grăsime instalate și trebuie menținute sub o supraveghere constantă.
• Aparatele cu gaz trebuie utilizate dedesubtul hotei extractoare numai cu veselă staționară.
• Atunci când se utilizează mai mult de trei puncte de gătit, hota trebuie să funcționeze la nivelul de putere 2 sau mai mare. În acest fel se elimină acumularea de căldură în aparat.
• Înainte de a atinge becurile, asigurati-vă că sunt reci.
• Nu utilizati și nu lăsați hota fără becuri corect montate: risc de electrocutare.
• Pentru toate operațiile de instalare și întreținere, utilizați mănuși de protectie.
• Produsul nu este adecvat pentru utilizarea la exterior.
  • Când plita este în funcțiune, părțile accesibile ale hotei se pot înfierbânta.

PĂSTRAȚI ACEASTĂ BROȘURĂ PENTRU A O CONSULTA ȘI PE VIITOR.

Declaratie de conformitate C€

• Acest aparat a fost proiectat, fabricat și comercializat în conformitate cu:
• normele de siguranță din Directiva „Joasă tensiune” 2006/95/CE (care înlocuiește 73/23/CEE și modificările ulterioare);
• cerințele de ecodesign ale reglementărilor europene nr. 65/2014 și nr. 66/2014 în conformitate cu standardul european EN 61591
• cerințele privind protecția din Directiva „EMC” 2004/108/CE.
  Siguranța electrică a aparatului este asigurată doar când este conectat corect la o instalație omologată de împământare.

Recomandări privind energi

• Porniți hota la viteza minimă atunci când începeți să gătiți și mențineți-o în funcțiune câteva minute după terminarea gătitului.
• Măriți viteza numai în cazul unor cantități mari de fum și vapori și utilizați viteza (vitezele) amplify numai în situații extreme.
• Înlocuiti filtrul (filtrele) de carbon atunci când este necesar, pentru a menține o eficiență optimă a reducerii mirosurilor.
• Curățați filtrul (filtrele) pentru grăsime atunci când este necesar, pentru a menține o eficiență optimă a filtrului pentru grăsime.
• Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și a minimiza zgomotul.

INSTALAREA

După despachetarea aparatului, verificați dacă s-a deteriorat în timpul transportului. În caz de probleme, contactați vânzătorul sau cel mai apropiat Serviciu de Asistență Tehnică. Pentru a evita stricăciunile, scoateți aparatul din ambalajul de polistiren expandat doar în momentul instalării.

PREGĂTIREA PENTRU INSTALARE

AVERTIZARE:

acest produs este greu; hota trebuie să fie ridicată și instalată numai de două sau mai multe persoane.

Distanța minimă între suportul vaselor de pe mașina de gătit și partea inferioară a hotei de bucătărie nu trebuie să fie mai mică de 50 cm în cazul plitelor electrice și de 65 cm în cazul plitelor cu gaz sau mixte. Înainte de instalare verificați și distanțele minime indicate în manualul mașinii de gătit. Dacă instrucțiunile de instalare ale mașinii de gătit specifică o distanță mai mare între hota de bucătărie și plită, trebuie să țineți cont de aceasta.

CONEXIUNEA ELECTRIC

Asigurați-vă că tensiunea electrică indicată pe plăcuța cu datele tehnice ale aparatului corespunde cu tensiunea din rețea. Aceste informații pot fi găsite în interiorul hotei, sub filtrul pentru grăsime. Înlocuirea cablului de alimentare (tip H05 VV-F 3 x 0,75 mm²) trebuie să fie efectuată de un electrician calificat. Contactați un centru de service autorizat. Dacă hota este prevăzută cu ștecher, conectați ștecherul la o priză conformă cu normele în vigoare, situată într-o zonă accesibilă și după instalare. Dacă hota nu este prevăzută cu ștecher (conexiune directă la rețeaua electrică) sau dacă priza nu este situată într-o zonă accesibilă, montați un întrerupător bipolar standardizat care să asigure deconectarea completă de la rețea pentru categoria de supratensiune III, în conformitate cu instrucțiunile de instalare.

RECOMANDĂRI GENERALE

Înainte de utilizare

Scoateți elementele de protecție din carton, peliculele de protecție și etichetele adezive de pe accesorii. Verificați dacă aparatul s-a deteriorat în timpul transportului.

Pe durata utilizării

Pentru a evita deteriorarea aparatului, nu puneti greutăți pe acesta. Nu expuneti aparatul la agenti atmosferici.

RECOMANDĂRI PRIVIND PROTECTIA MEDIULUI ÎNCONJURĂTOR

Eliminarea ambalajalor

Materialul de ambalaj este reciclabil 100% și este marcat cu simbolul reciclării. Diferitele componente ale ambalajului trebuie eliminate în mod responsabil, respectând reglementările autorităților locale privind eliminarea deșeurilor.

Aruncarea la gunoi a produsului

• Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/CE referitoare la Deşeurile de Echipament Electric și Electronic (Waste Electrical and Electronic Equipment - WEEE).
• Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.
• Simbolul de pe produs sau de pe documentele care il însoțesc indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere, ci trebuie predat la punctul de colectare corespunzător, pentru reciclarea aparatelor electrice și electronice.

Aruncarea la gunoi a aparatelor electrocasnic

• Acest aparat este fabricat cu materiale reciclabile sau reutilizabile. Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor. Înainte de aruncarea la gunoi, tăiați cablul de alimentare.
• Pentru informații suplimentare referitoare la eliminarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat aparatul.

GHIDUL DE DETECTARE A DEFECTIUNILOR

Aparatul nu funcționează:

• Verificați prezența energiei electrice și dacă aparatul este conectat la sursa de alimentare cu energie electrică
• Opriti aparatul și reporniti-I pentru a vedea dacă defectiunea persistă.

Nivelul de aspiratie al hotei nu este suficient:

• Verificati viteza de aspiratie și reglati-o conform necesităților;
• Verificați dacă filtrele sunt curate
• Verificați orificiile de aerisire să nu fie blocate.

Lumina nu se aprinde;

• Verificați becul și înlocuiti-I dacă este necesar
• Verificați dacă becul a fost montat corect.

SERVICIUL DE ASISTENȚĂ TEHNICĂ

Înainte de a chema Serviciul de Asistentă:

1. Vedeți dacă puteți rezolva dvs. problema cu ajutorul sugestiilor prezentate în "Ghidul de detectare a defectiunilor".
2. Opriti aparatul și apoi porniti-I din nou pentru a vedea dacă defectiunea persistă.

Dacă problema persistă și după verificările de mai sus, contactați cel mai apropiat Serviciu de Asistență Tehnică.

Specificati întotdeauna:

• O scurtă descriere a defectiunii;
- Tipul exact și modelul de aparat
- Adresa dvs. completă
- Numărul dvs. de telefon.

- Numărul de service (numărul care se găsește după cuvântul „Service” pe plăcuța cu datele tehnice), în interiorul aparatului. Numărul de service este indicat de asemenea în broșura de garanție

SERVICE

Dacă este nevoie de orice fel de reparații, contactați un Serviciu de Asistență Tehnică autorizat (pentru a garanta faptul că vor fi utilizate piese de schimb originale și reparațiile vor fi efectuate în mod corect).

CURĂȚAREA

AVERTIZARE:

• Nu folositi niciodată aparate de curățat cu aburi.
• Deconectați aparatul de la rețeaua electrică.

IMPORTANT: nu folosiți detergenți corozivi sau abrazivi. Dacă, din greșeală, un asemenea produs intră în contact cu aparatul, curățați-l imediat cu o cârpă umedă.

- Curățați suprafețele cu o cârpă umedă. Dacă aparatul este foarte murdar, adăugați în apă câteva picături de detergent pentru vase. Ștergeți cu o cârpă uscată.

IMPORTANT: nu folositi bureti abrazivi sau de sârmă, sau răzuitoare metalice. Cu timpul, acestea pot deteriora suprafața emailată.

- Folosiți detergenti speciali pentru curățarea aparatului și respectați instrucțiunile producătorului.

IMPORTANT: curățați filtrele cel puțin o dată pe lună, pentru a înlătura orice urme de ulei sau grăsime.

ÎNTRETINEREA

AVERTIZARE:

- Folosiți mănuși de protectie.

- deconectați aparatul de la rețeaua electrică.

FILTRE PENTRU GRĂSIME

Filtrul metallic pentru grăsime are o durată de viață nelimitată și trebuie spălat o dată pe lună, manual sau în mașina de spălat vase, la temperatură joasă și cu ciclul scurt. Datorită spălării în mașina de spălat vase, filtrul pentru grăsime se poate decolora, dar puterea sa de filtrare nu va fi afectată.

Trageți de mâner pentru a scoate filtrul.

Spălați filtrul și lăsați-l să se usuce, apoi procedați în sens invers pentru a-l monta la loc.

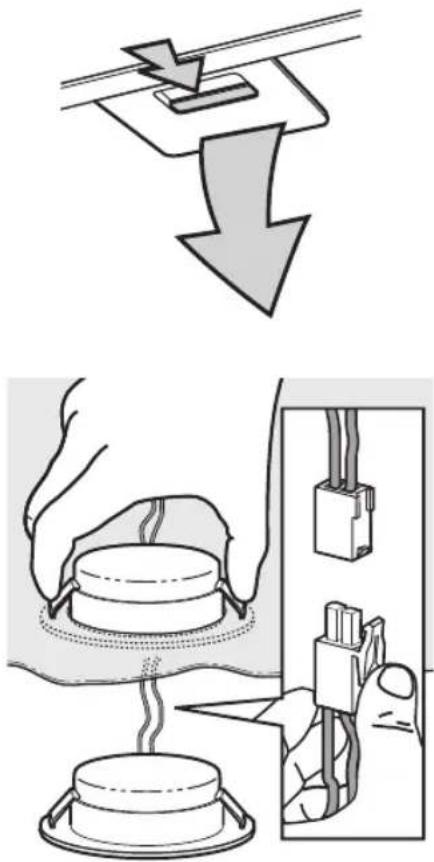

ÎNLOCUIREA BECURILOR

Sistemul de iluminare a hotei are la bază tehnologia LED.

Ledurile oferă o iluminare optimă, au o durată de viață de până la zece ori mai mare față de becurile clasice și consumă cu 90% mai puțină energie.

Pentru a le înlocui, procedați astfel:

1. Scoateți filtrele pentru grăsime.
2. Accesati becurile din interiorul hotei.
3. Apăsați arcurile pentru a deșuruba becul.
4. Scoateți becul din hotă.
5. Deconectați conexiunea electrică.

Fixați noul bec executând pașii de mai sus în ordine inversă.

Atentie! Pentru a achiziționa leduri noi, contactați serviciul de asistență tehnică.

FILTRUL PE BAZĂ DE CĂRBUNE ACTIV (numai pentru modelele cu instalare filtrantă):

Filtrul pe bază de cărbune trebuie spălat o dată pe lună, în mașina de spălat vase, la temperatura cea mai înaltă, folosind un detergent normal pentru mașina de spălat vase. Se recomandă ca filtrul să fie spălat singur.

Pentru a fi reactivat după spălare, filtrul pe bază de cărbune trebuie să fie uscat în cuptor la 100°C timp de 10 minute.

Înlocuiti filtrul pe bază de cărbune o dată la 3 ani.

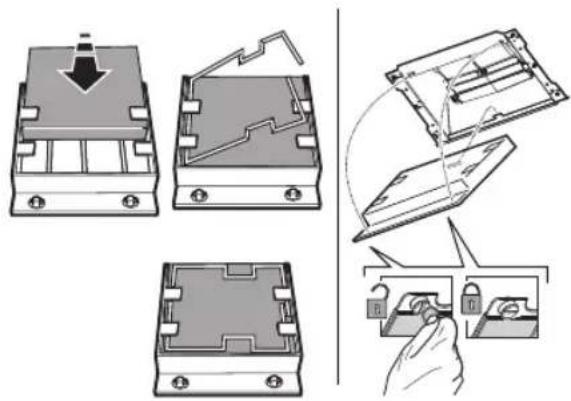

Montarea filtrului pe bază de cărbune:

1. Scoateți filtrul pentru grăsime.
2. Prindeți filtrul pe bază de cărbune mai întâi de clema de metal în partea din spate a hotei, apoi fixați-l în partea din față cu cele două butoane.
3. Montați la loc filtrul pentru grăsime

Scoateți toate componentele din ambalaj. Controlați să existe toate componentele.

• Hota montată, cu motorul, becurile și filtrele pentru grăsime instalate.
• Instructiuni de montare și utilizare
  • 1 colier
  • 1 cablu electric
  • 1 şablon de montare
• 6 dibluri ∅ 8mm
  • 6 şuruburi ∅ 5 x 45
  • 1 clemă de cablu
  • 3 şuruburi ∅ 3,5 x 9,5
• 1 cadru-suport pentru cămin
  • 2 şuruburi ∅ 2,9 x 6,5
  • 2 çaibe
• Doar pentru versiunea filtrantă: 1 deflector + 2 şuruburi ∅ 2,9 x 6,5

INSTALAREA - INSTRUCTIUNI PRELIMINARE DE MONTARE

Hota este proiectată pentru a fi instalată și utilizată în "Versiune aspirantă" sau în "Versiune filtrantă".

Notă: Modelul cu obturator electric poate funcționa numai în "Versiunea aspirantă", iar tubul de evacuare trebuie conectat la o unitate periferică de aspiratie.

Versiunea aspirantă

Aburii sunt aspirați și evacuați la exterior printr-un tub de evacuare (nu este furnizat), care se fixează la racordul pentru tubul de evacuare al hotei. În funcție de tubul de evacuare cumpărat, prevedeți un sistem adecvat de fixare la racordul de ieșire a aerului.

IMPORTANT: Dacă filtrul/filtrele pe bază de cărbune sunt deja instalate, scoateți-le.

Versiunea filtrantă

Aerul este filtrat la trecerea printr-un filtru/prin niște filtre pe bază de cărbune și este reciclat în mediul înconjurător.

IMPORTANT: verificați dacă recircularea aerului este posibilă.

Dacă hota nu este prevăzută cu filtrul/filtrele pe bază de cărbune, acestea trebuie comandate și montate înainte de utilizare.

Instalarea hotei trebuie să fie executată departe de zone foarte murdare, de ferestre, uși și surse de căldură.

Hota are în dotare tot materialul necesar pentru instalarea pe majoritatea tipurilor de pereți/plafoane. Cu toate acestea, este necesar să contactați un tehnician calificat pentru a vă asigura de faptul că materialele sunt adecvate, în funcție de tipul de perete/plafon.

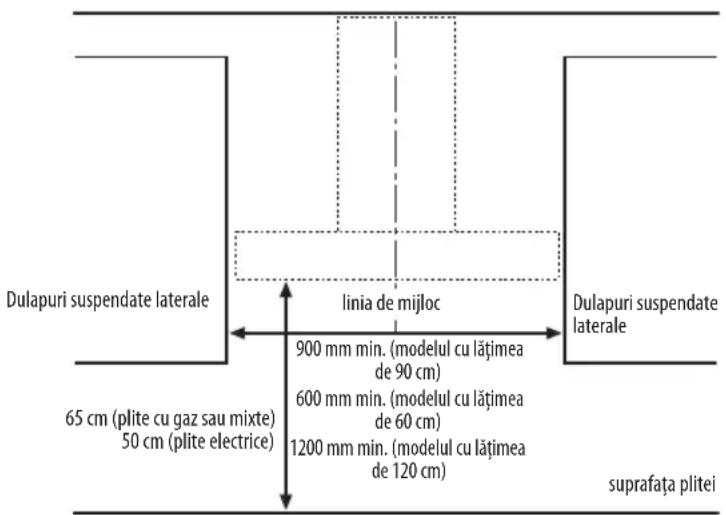

DIMENSIUNI DE INSTALARE

Dulapuri suspendate laterale 65 cm (plite cu gaz sau mixte) 50 cm (plite electrice) linia de mijloc 900 mm min. (modelul cu lățimea de 90 cm) 600 mm min. (modelul cu lățimea de 60 cm) 1200 mm min. (modelul cu lățimea de 120 cm) Dulapuri suspendate laterale suprafața plitei

INSTALAREA - INSTRUCTIUNI DE MONTARE

Instrucțiunile de mai jos, care trebuie realizate în conformitate cu ordinea de numerotare, se referă la figurile (cu același număr) de pe ultimele pagini din acest manual.

Notă: Unele instrucțiuni diferă, în funcție de lățimea produsului sau înălțimea cutiei hotei, caz în care diferențele de instalare sunt indicate atât în text, cât și în desene.

1. Trasați o linie pe perete, până la plafon, care să corespundă cu linia de mijloc.
2. Aşezatî şablonul de găurire pe perete (fixați-l cu bandă adezivă): linia verticală de mijloc imprimată pe şablon trebuie să corespundă cu linia de mijloc trasată pe perete, iar latura inferioară a şablonului de găurire trebuie să corespundă cu latura inferioară a hotei.

Executați o gaură.

1. Îndepărtatii sablonul de găurire și introduceti diblurile și şuruburile, așa cum se indică.

2. Strângeti pu tin

3. Plasați cadrul-suport pentru cămin pe perete, lângă tavan. Executați găurile și introduceți diblurile așa cum se indică. Fixați cadrul.

4. Doar pentru versiunea aspirantă - evacuare spate: Executați o gaură în peretele spate pentru trecerea tubului pentru cămin.

5. Doar pentru versiunea aspirantă - evacuare spre tavan: Executați o gaură în tavan pentru trecerea tubului pentru cămin.

6. Pregătiți conexiunea la rețeaua electrică a locuinței.

7. Doar pentru versiunea filtrantă: Fixați deflectorul de cadrul-suport pentru cămin.

8. Scoateți filtrul/filtrele pentru grăsime.

9. Scoateți banda care fixează cutia dispozitivelor electronice de control de carcasa motorului.

Notă: desenul este doar orientativ, cutia poate fi fixată temporar pe alte laturi ale carcasei motorului.

1. Suspendați hota de perete.

2. Reglați poziția orizontală a hotei.

3. Reglați distanța dintre hotă și perete.

4. Marcați gaura/găurile pentru fixarea definitivă a hotei, așa cum se indică.

5. Scoateți hota de pe perete.

6. Executați găurile și introduceți diblurile așa cum se indică.

7. Suspendați din nou hota pe perete.

8. Fixați hota de perete cu şuruburi așa cum se indică.

9. Fixați colierul la gaura orificiului de evacuare.

10. Strângeti de tot şuruburile strânse deja partial, care fixează cutia de carcasa motorului.

Notă: există două tipuri de cutii, cu fixare în față și în spate. Respectați instrucțiunile din figurile (21a și 21b) în funcție de modelul dvs.

1. Introduceți cablul de alimentare în locașul său special.

2. Fixați cablul de dispozitivul de blocare a cablului.

IMPORTANT: Este obligatoriu să executați această operație. Astfel se va evita deconectarea accidentală a cablului electric.

Efectuați conexiunea la rețeaua electrică a locuinței.

1. Conectați tubul pentru evacuarea fumului la colier; tubul trebuie îndreptat spre exterior (la versiunea aspirantă) sau înspre deflector (versiunea filtrantă).

2. Fixați căminele în poziție deasupra hotei, acoperind complet unitatea de aspirare.

3. Scoateți secțiunea superioară și fixați căminele cu şuruburile, așa cum se indică.

4. Montați filtrul pe bază de carbon (doar pentru versiunea filtrantă) și remontați filtrul/filtrele pentru grăsime.

Verificați funcționarea hotei, consultând paragraful Descrierea și utilizarea hotei.

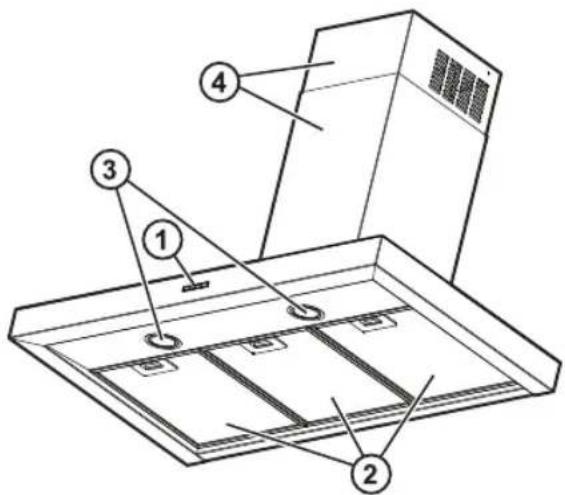

DESCRIEREA ŞI UTILIZAREA HOTEI

1. Panoul de comandă.
2. Filtre pentru grăsime.
3. Becuri.
4. Cămin telescopic.

1. Buton OPRIRE / Reducere viteză (putere) de aspiratie
2. Buton PORNIRE / Mărire viteză (putere) de aspiratie
3. Buton PORNIRE/OPRIRE cronometru: întârzie dezactivarea vitezei (puterii) de extrație selectate cu 5 minute.

Notă: Butonul conține de asemenea funcția "Resetare semnalizare saturare filtru"

a b c d e 1 1 1 1 1 5

1. Buton APRINDERE/STINGERE lumini
2. Afişajul, indică:

a. Viteza (puterea) de extractie: indicatorul se rotește în conformitate cu viteza (puterea) de extractie selectată.
Functionare în siguranță: indicatorul clipește.
b. Saturatia filtrului pentru grăsime: se aprinde atunci când este nevoie de lucrări de întreținere la filtru.
c. Cronometru
b. Saturația filtrului pe bază de cărbune activ: se aprinde atunci când este nevoie de lucrări de întreținere la filtru.

Notă: Această funcție este în mod normal dezactivată și trebuie activată numai dacă hota este utilizată ca versiune filtrantă (cu filtrul pe bază de carbon montat).

Pentru aceasta, procedați astfel:

• opriți hota
• tineți butoanele 1 și 3 apăsate în același timp până când indicatorul trece de la clipire (indicator dezactivat) la lumină stabilă (indicator activat).
• eliberati butoanele.

Pentru dezactivare, repetați procedura: indicatorul va trece de la lumină stabilă (indicator activat) la clipire (indicator dezactivat).

e. Iluminat

Functionarea în siguranță

Hota are un senzor care, în caz de creștere bruscă a temperaturii, activează aspirarea până când temperatura scade semnificativ.

Resetare semnalizare saturare filtru

După terminarea întreținerii filtrului, țineți apăsat butonul 3 până când indicatorul se stinge.
