AKR 756 IX - Páraelszívó WHIRLPOOL - Ingyenes használati útmutató

Márka	Whirlpool
Modell	AKR 756 IX
Termék típusa	Páraelszívó
Szín	Rozsdamentes acél
Elektromos csatlakozás	220-240 V ~ 50/60 Hz
Beépítési típus	Fali (elszívás vagy recirkulációs)
Elszívás módja	Kültéri elszívás vagy recirkuláció szénszűrővel
Zsírszűrő	Fém, mosogatógépben mosható (havonta)
Aktív szénszűrő	Opcionális, mosható és 3 évente cserélendő
Világítás	LED (10-szer hosszabb élettartam, 90%-os megtakarítás)
Vezérlés	Érintőgombok elektronikus kijelzővel
Elszívási fokozatok	Állítható (növelés/csökkentés)
Időzítő funkció	Igen, 5 perces késleltetett leállítás
Biztonsági funkció	Hőmérséklet-érzékelő (automatikus indítás túlmelegedés esetén)
Minimális távolság (elektromos tűzhely)	50 cm
Minimális távolság (gáz vagy vegyes tűzhely)	65 cm
Felületek tisztítása	Nedves ruhával, ne használjon súrolószert
Zsírszűrők karbantartása	Havonta kézi vagy mosogatógépes mosás (rövid program)
LED izzó csere	A zsírszűrő eltávolítása után érhető el, vegye fel a kapcsolatot az ügyfélszolgálattal
Vevőszolgálat	Hivatalos szervizközpont eredeti alkatrészekkel

Gyakran ismételt kérdések - AKR 756 IX WHIRLPOOL

Mi a minimális távolság a páraelszívó és a tűzhely között?

A minimális távolság 50 cm elektromos tűzhely esetén, és 65 cm gáz vagy vegyes tűzhely esetén. Ellenőrizze a tűzhely használati utasítását is.

Hogyan tisztítsuk meg az AKR 756 IX páraelszívó zsírszűrőit?

A fém zsírszűrőket havonta egyszer kell mosni. Moshatja kézzel mosogatószerrel, vagy mosogatógépben alacsony hőmérsékleten rövid programon. A mosogatógépes mosás elszíneződést okozhat, de nem befolyásolja a hatékonyságot.

Hogyan cseréljük a LED izzót?

Húzza ki a készüléket. Vegye ki a zsírszűrőt. Az izzót a páraelszívó belsejéből érheti el, nyomja meg a rugókat a kiakasztáshoz, csatlakoztassa le az elektromos csatlakozót. Szerelje be az új LED izzót fordított sorrendben. Vásárláshoz vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan aktiváljuk a szénszűrő telítettségjelzőjét?

Kapcsolja ki a páraelszívót. Tartsa lenyomva egyszerre a 1 és 3 gombot (OFF és Timer), amíg a jelzőfény villogásból folyamatosra nem vált. Engedje el. Deaktiváláshoz ismételje a műveletet, amíg a jelzőfény újra villog.

Mit tegyünk, ha a páraelszívó nem működik?

Először ellenőrizze a hálózati tápellátást és a csatlakozást. Kapcsolja ki, majd be a készüléket. Ha a probléma továbbra is fennáll, olvassa el a használati útmutató hibaelhárítási részét. Szükség esetén vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan használjuk az időzítő funkciót?

Nyomja meg a TIMER gombot (3-as gomb) a kiválasztott elszívási sebesség 5 perces késleltetett leállításának aktiválásához. Az időzítő jelzőfénye kigyullad.

Hogyan állítsuk vissza a szűrők telítettségjelzőjét tisztítás után?

A szűrők tisztítása vagy cseréje után nyomja meg a 3 (TIMER) gombot, amíg a telítettségjelző ki nem alszik.

A páraelszívó használható recirkulációs üzemmódban?

Igen, használható recirkulációs üzemmódban aktív szénszűrővel. Ha a páraelszívó nincs vele felszerelve, rendelje meg és szerelje be használat előtt. A szénszűrőt havonta kell mosni mosogatógépben (meleg víz) és 3 évente cserélni.

A páraelszívó rendelkezik biztonsági funkcióval?

Igen, rendelkezik hőmérséklet-érzékelővel, amely hirtelen emelkedés esetén automatikusan elindítja az elszívást, amíg a hőmérséklet vissza nem esik.

Milyen rendszeres karbantartás szükséges a páraelszívóhoz?

Tisztítsa a felületeket nedves ruhával, súrolószer nélkül. Mossa a zsírszűrőket havonta egyszer. Recirkulációs változatnál mossa a szénszűrőt havonta, és cserélje 3 évente. Ellenőrizze a lámpák megfelelő működését.

HASZNÁLATI ÚTMUTATÓ AKR 756 IX WHIRLPOOL

H Használati és karbantartási kézkönyv

Ezek az utasítások elérhetőek a webhelyen is: www.whirlpool.eu.

AZ ÖN ÉS MÁSOK BIZTONSÁGA A RENDKÍVÜLI FONTOSSÁGÚ.

Ez a kézikönyv és maga a készülék fontos biztonsági figyelmeztetéseket nyújt, amelyeket el kell olvasni és mindenkor figyelembe kell venni.

Ez a biztonsággal kapcsolatos figyelemfelhívó szimbólum, ami a potenciális kockázatokra figyelmezteti a felhasználókat.

Minden biztonsági figyelmeztetés előtt a figyelemfelhívó szimbólum és a következők állnak:

VESZÉLY:

Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okoz.

FIGYELMEZTETÉS:

Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okozhat.

Valamennyi biztonsági figyelmeztetés specifikálja az adott potenciális veszélyt/kockázatot, és jelzi, hogy miként lehet csökkenteni a készülék helytelen használatából adódó sérülés, károsodás és áramütés kockázatát. Tartsa be a következő utasításokat:

• A készülék telepítését vagy karbantartását specializált szakembernek kell végeznie, betartva a gyártó előírásait és a helyi biztonsági normákat. A használati útmutatóban kifejezetten megadott eseteket leszámítva tilos a készülék házilagos javítása vagy cseréje.
• Mielőtt bármilyen telepítési műveletre kerülne sor, a készüléket le kell csatlakoztatni az elektromos hálózatról.
• Kötelező a készülék földelése. (A II. osztályba tartozó, a műszaki adatokat tartalmazó címkén ☐ szimbólummal jelölt elszívóknál nem szükséges.)
  • A hálózati tápkábelnek elég hosszúnak kell lennie ahhoz, hogy lehetővé tegye a készülék csatlakozását a hálózati aljzathoz.
• Tilos a készüléket a hálózati zsinórt húzva lecsatlakoztatni a hálózatról.
• A felszerelés megtörténte után a felhasználó ne férhessen többé hozzá az elektromos alkatrészekhez.
• Tilos a készüléket nedves testrésszel megérinteni vagy mezítláb használni.
• A készüléket legalább 8 éves gyermekek, valamint csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek akkor használhatják, ha számukra biztosítják a felügyeletet, vagy ha megtanították őket a készülék biztonságos használatára, és ha tudatában vannak az ezzel járó veszélyeknek. A gyermekek nem játszhatnak a készülékkel. A tisztítást és a karbantartást nem végezhetik gyermekek, kivéve ha azt felnőttek felügyelik.
• Az útmutatóban kifejezetten javasolt eseteket leszámítva tilos a készülék alkatrészeinek házilagos javítása vagy cseréje. A hibás alkatrészeket eredeti alkatrészek felhasználásával kell kicserélni. Az összes egyéb karbantartási műveletet szakembernek kell elvégeznie.
• Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel.
• Fal vagy mennyezet fúrása esetén ügyeljen arra, hogy ne sérüljenek elektromos csatlakozások és/vagy csővezetékek.
• A szellőzőcsatornákat mindig a szabadba kell kivezetni.
• Az elszívott levegőt külön kell kivezetni, vagyis tilos azt a gáz- vagy egyéb tüzelésű készülékek füstjeinek elvezetésére szolgáló csőbe bevezetni. A levegő elvezetésére vonatkozó minden országos előírást be kell tartani.
• Ha a készüléket gázzal vagy más tüzelőanyaggal működő egyéb berendezéssel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 4 Pa (4 x 10–5 bar) értéket. Ennek érdekében gondoskodjon arról, hogy a helyiség szellőzése megfelelő legyen.
  • A gyártó semmilyen felelősséget nem vállal a nem rendeltetésszerű használattal vagy a kezelőszervek hibás beállításával kapcsolatban.
• A rendszeres karbantartás és tisztítás lényeges a készülék zökkenőmentes működéséhez kiváló teljesítményéhez. A zsírosodás elkerülése érdekében rendszeresen távolítsa el a szennyeződés-lerakódásokat a piszkos felületekről. Rendszeresen tisztítsa meg vagy cserélje ki a szűrőket.
• Soha ne készítsen flambírozott (lángon készülő) ételt a készülék alatt. A nyílt láng használata tüzet okozhat.
• Sütéskor soha ne hagyja az edényt felügyelet nélkül, mivel a sütőolaj begyulladhat.
• Az elszívó tisztítására és a szűrők cseréjére vonatkozó utasítások betartásának elmulasztása tüzet eredményezhet.
  • A füstelszívó készüléket soha nem szabad kinyitni beszerelt zsírszűrő nélkül, és állandó felügyelet alatt kell tartani.
• Az elszívókészülék alatt a gázkészülékeket kizárólag rajtuk lévő edényekkel szabad használni.
  • Amikor háromnál több gáz főzőlapot használ, az elszívót legalább 2. teljesítményszinten kell üzemeltetni. Ez kiküszöböli a hőtorlódást a készülékben.
• Az izzók megérintése előtt először győződjön meg arról, hogy hidegek-e.
• Ne használja vagy hagyja magára a készüléket megfelelően beszerelt izzó nélkül, mert ez áramütés veszélyével jár.
• Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt.
• A termék nem alkalmas kültéri használatra.
• Amikor a főzőlap működik, a szagelszívó elérhető részei felmelegedhetnek.

ÖRIZZE MEG EZT A FÜZETET, MERT KÉSÖBB MÉG SZÜKSÉGE LEHET RÁ.

Megfelelőségi nyilatkozat C€

- Ennek a készüléknek a tervezése, gyártása és forgalmazása a következőkkel összhangban történik:

- az alacsony feszültségre vonatkozó 2006/95/EK számú (a 73/23/EGK számú irányelvet és annak módosításait felváltó) irányelv biztonsági célkitűzései;

- a 65/2014 és a 66/2014 sz. európai rendelet ecodesign követelményei az EN 61591 sz. európai szabvánnyal összhangba

- a 2004/108/EK számú („EMC“) irányelv védelmi követelményei.

A készülék elektromos szempontból csak akkor biztonságos, ha csatlakoztatása előírásszerűen földelt hálózathoz történik.

Energiatakarékossági tippe

• Kapcsolja be az elszívót minimális sebességgel a főzés megkezdésekor, és hagyja üzemelni néhány percig a főzés befejezése után.
• A sebességet csak nagy mennyiségű füst és gőz esetén növelje, és csak szélsőséges helyzetekben használja a fokozott sebesség(ek)et.
• Cserélje ki a szénszűrő(ke)t, amikor az szükséges a jó szagcsökkentési hatékonyság fenntartása érdekében.
• Tisztítsa meg a zsírszűrő(ke)t, amikor az szükséges a jó zsírszűrési hatékonyság fenntartása érdekében.
• A kivezető rendszernél használja a jelen kézikönyvben jelzett maximális átmérőt a hatékonyság optimalizálása és a zaj minimalizálása érdekében.

FELSZERELÉS

A készülék kicsomagolása után ellenőrizze, hogy nem sérült-e meg szállítás közben. Problémák esetén forduljon a kereskedőhöz vagy a legközelebbi vevőszolgálathoz. A sérülések elkerülése érdekében csak az üzembe helyezéskor vegye ki a készüléket a hungarocell csomagolásból.

A FELSZERELÉS ELŐKÉSZÍTÉSE

! FIGYELMEZTETÉS:

A készülék nehéz; az elszívó emelését és telepítését két vagy több személynek kell végeznie.

A konyhai elszívó legalacsonyabb része és a főzőfelületen levő lábasok tartója közötti távolságnak elektromos tűzhely esetén legalább 50 cm, gáz- vagy vegyes tűzhely esetén pedig legalább 65 cm nagyságúnak kell lennie. Az üzembe helyezés előtt ellenőrizze a tűzhely használati útmutatójában feltüntetett minimum távolságokat is. Amennyiben a tűzhely üzembe helyezési útmutatója nagyobb távolságot ír elő, úgy azt kell betartani.

ELEKTROMOS CSATLAKOZTATÁ

Győződjön meg arról, hogy a készülék adatlapján megadott feszültség megegyezik-e a hálózati feszültséggel. Ez az információ a készülék belsejében, a zsírszűrő alatt található. A (H05 VV-F 3 x 0,75 mm² típusú) hálózati zsinór cseréjét kizárólag villanyszerelő szakember végezheti. Forduljon hivatalos szervizhez. Ha a készüléknek van hálózati csatlakozója, akkor azt a hatályos előírásoknak megfelelő és az üzembe helyezés után jól hozzáférhető konnektorba kell csatlakoztatni. Ha a készüléknek nincs hálózati csatlakozója (közvetlen hálózati csatlakoztatás), vagy ha a hálózati csatlakozó nem hozzáférhető helyen van, akkor olyan szabványos kétpólusú megszakítót kell alkalmazni, amely a lll. túlfeszültségi kategória körülményei esetén az üzembe helyezési előírások szerint biztosítja a teljes áramtalanítást.

ÁLTALÁNOS JAVASLATOK

Használat előtt

Távolítsa el a karton védőelemeket, a védőfóliát és az öntapadó címkéket a tartozékokról. Ellenőrizze, hogy nem sérült-e meg a készülék szállítás közben.

Használat közben

A sérülések elkerülése érdekében ne tegyen semmilyen súlyt a készülékre. Ne tegye ki a készüléket légköri hatásoknak.

KÖRNYEZETVÉDELMI TANÁCSOK

A csomagolás hulladékba helyezése

A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével ⚠. A csomagolás különféle részeinek hulladékba helyezését ezért felelősségteljesen és a hulladékok elhelyezését szabályozó helyi rendelkezésekkel teljes összhangban végezze.

A termék kiselejtezése

- Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelv (WEEE) szerinti jelzéssel van ellátva.

- A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

- A terméken vagy a kísérő dokumentációban lévő szimbólum azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelní, hanem el kell szállítani az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőpontra.

A háztartási készülékek kiselejtezés

• Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Megsemmisítését a hulladék-elhelyezésre vonatkozó helyi előírásokkal összhangban kell végezni. A kiselejtezés előtt vágja el hálózati tápkábelt.
• A háztartási elektromos készülékek kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a helyi illetékes hatósághoz, a háztartási hulladékok gyűjtését végző szolgáltatóhoz vagy ahhoz a bolthoz, ahol a készüléket vásárolta.

HIBAELHÁRÍTÁSI ÚTMUTATÓ

A készülék nem működik:

• Ellenőrizze, hogy van-e hálózati tápfeszültség, és hogy a készülék csatlakoztatva van-e az áramforráshoz
• Kapcsolja ki, majd indítsa be újra a készüléket annak ellenőrzésére, hogy fennáll-e még a hiba.

Az elszívó elszívási szintje nem kielégítő:

• Ellenőrizze az elszívási sebességet, és szükség esetén állítsa be;
• Ellenőrizze, hogy a szűrők tiszták-e
• Ellenőrizze a szellőzőnyílásokat, van-e bármilyen akadály.

A világítás nem működik;

• Ellenőrizze az izzót, és szükség esetén cserélje ki
• Ellenőrizze, hogy az izzó megfelelően van-e beillesztve.

VEVŐSZOLGÁLAT

Mielött a vevőszolgálatot hívná:

1. Nézze meg, hogy saját maga meg tudja-e oldani a problémát a "Hibaelhárítási útmutató" javaslatai alapján.
2. Kapcsolja ki, majd indítsa be újra a készüléket annak ellenőrzésére, hogy fennáll-e még a probléma.

Ha a fenti ellenőrzés után a probléma továbbra is fennáll, akkor forduljon a legközelebbi vevőszolgálathoz.

A következőket kell mindig közölni:

• A probléma rövid bemutatása;
• A készülék pontos típusa és modellje
  • A készülék belsejében található szervizkód (az adattáblán a "Service" szó után álló szám). A szervizkód a garanciafüzetben is megtalálható
• Az Ön pontos címe
• Az Ön telefonszáma.

SERVICE

0000 000 00000

Ha javításra van szükség, akkor forduljon hivatalos vevőszolgálathoz (csak így garantált ugyanis az eredeti cserealkatrészek használata és az előírásszerű javítás).

TISZTÍTÁS

FIGYELMEZTETÉS:

• Soha nem szabad gózzel tisztító berendezést használni.
• Válassza le a készüléket a táphálózatról.

FONTOS: Ne használjon dörzshatású vagy korrozív mosószereket. Ha bármilyen ilyen termék véletlenül érintkezésbe kerül a készülékkel, nedves ruhával azonnal törölje le.

• Egy nedves törlőkendővel tisztítsa meg a felületeket. Ha nagyon piszkos, néhány csepp mosogatószert vízben öntsön a vízbe. Száraz ruhával törölje át.
  FONTOS: Ne használjon súrolószivacsot, illetve fém kaparóeszközt vagy dörzspárnát. Kis idő múlva ezek károsíthatják a zománcozott felületet.
• Kifejezetten a készülék tisztítására kifejlesztett mosószereket használjon, és kövesse a gyártó utasításait.

FONTOS: Legalább havonta tisztítsa meg a szűrőket, hogy eltávolítsa az esetleges olaj- vagy zsírmaradványokat.

KARBANTARTÁS

FIGYELMEZTETÉS:

- Használjon védőkesztyűt.

- válassza le a készüléket a táphálózatról.

ZSÍRSZÚRÓK

A fém zsírszűrő élettartama korlátlan, és azt havonta egyszer kézzel vagy alacsony hőmérsékletre és rövid ciklusra állított mosogatógépben kell tisztítani. Előfordulhat, hogy a mosogatógépben tisztított zsírszűrő elszíneződik, de ez a szűrési hatékonyságot nem befolyásolja.

A szűrő kiemeléséhez húzza meg a fogantyút.

A szűrő kimosása és megszáradása után a felszerelést a fentiekkel ellentétes sorrendben végezze.

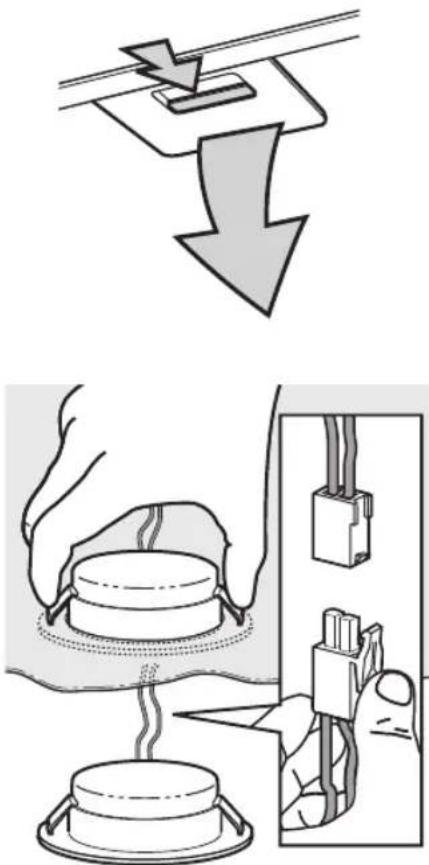

IZZÓCSERE

Az elszívó világítási rendszere a LED technológián alapul.

A LED-ek optimális megvilágítást biztosítanak, miközben élettartamuk akár tízszer hosszabb a hagyományos izzóknál, de 90%-kal kevesebb energiafogyasztás mellett.

A cseréjükhöz a következők szerint járjon el:

1. Vegye ki a zsírszűrőbetéteket.
2. Férjen hozzá az izzókhoz az elszívó belsejében.
3. Nyomja meg a kioldórugókat az izzó kilazításához.
4. Vegye ki az izzót az elszívóból.
5. Válassza le az elektromos kivezetést.

Helyezze be a csereizzót a fenti lépéseket fordított sorrendben végrehajtva.

Megjegyzés: Csere LED-izzók beszerzése érdekében forduljon a vevőszolgálathoz.

AKTIVÁLT SZÉNSZÜRÖ (csak a keringetéses típusoknál):

Mossa ki a szénszűrőt havonta egyszer mosogatógépben a legmagasabb hömérsékleten, normal mosogatószert használva. Ajánlatos a szűrőt egyedül mosni.

A mosást követően a szénszűrőt az újraaktiváláshoz 10 percen keresztül kell szárítani 100 °C hőmérsékletű sütőben.

A szénszűrőt 3 évente kell cserélni.

A szénszűrő felszerelése:

1. Távolítsa el a zsírszűrőt.
2. Először a szénszűrót akassza fel a fémfülre az elszívó hátulján, majd rögzítse elől a két gombbal.
3. A zsírszűrő visszaszerelése

Vegyen ki minden tartozékot a csomagokból. Ellenőrizze, hogy minden tartozék megvan-e.

• Motorral, világítással és behelyezett zsírszűrőkkel szerelt készülék.
• Használati és szerelési útmutató
  • 1 db csatlakozó gyűrű
  • 1 db elektromos vezeték
  • 1 db szerelési sablon
• 6 db 8 mm átmérőjű fali tipli
• 6 db 5 x 45 méretű csavar
  • 1 db vezetékfogó
  • 3 db 3,5 x 9,5 méretű csavar
  • 1 db kürtörögzítő kengyel
  • 2 db 2,9 x 6,5 méretű csavar
  • 2 db alátét
• Csak a szűrős változatoknál: 1 db légterelő + 2 db 2,9 x 6,5 méretű csavar

ÜZEMBE HELYEZÉS - ELŐZETES SZERELÉSI ÚTMUTATÓ

A készüléket kivezetéses változatban vagy keringetéses változatban történő használatra tervezték.

Megjegyzés: az elektromos szeleppel ellátott típus csak kivezetéses változatban használható, és az elszívócsövet egy periférikus elszívóegységhez kell csatlakoztatni.

Külső kivezetési üzemmód

A főzési gőzök az elszívás után a szabadba vezetődnek ki egy szellőzőcsövön (nem tartozék) keresztül, amely a készülék levegőkimeneti csatlakozójához van rögzítve.

A beszerzett szellőzőcső alapján kell gondoskodni a levegőkimeneti csatlakozóhoz történő megfelelő rögzítés módjáról.

FONTOS: Ha már bent van(nak), vegye ki a szénszűrő(ke)t.

Keringetéses változat

A levegőt előbb szénszűrő(k) szűri(k) meg, majd a készülék visszaáramoltatja a környező légtérbe.

FONTOS: Ellenőrizze, hogy a levegő visszaáramoltatása megfelelően történik-e.

Ha a készülék nem rendelkezik szénszűrővel/szénszűrökkel, akkor rendelje meg és még használat előtt szerelje be az(oka)t.

A készüléket nem szabad erősen szennyezett helyek, ablakok, ajtók és hőforrások közelében üzembe helyezni.

A készülékhez tartozékként adott anyagok csaknem minden típusú mennyezethez/falhoz használhatók. Mindazonáltal szakemberrel kell véleményeztetni azt, hogy - a fal/mennyezet típusától függően - az anyagok megfelelőek-e.

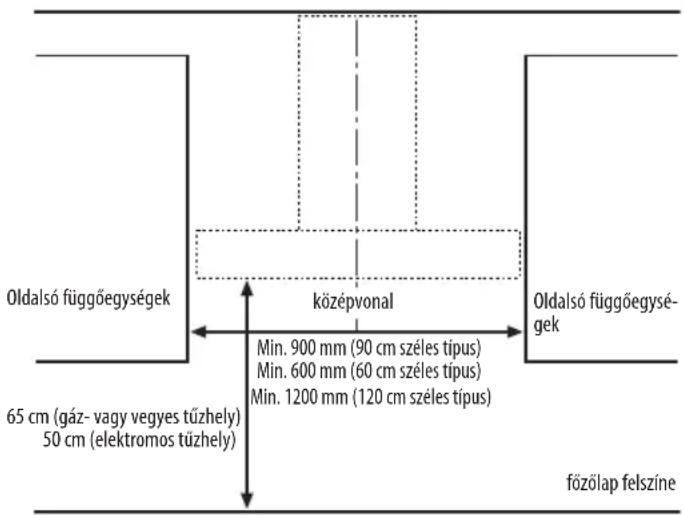

ÜZEMBE HELYEZÉSI MÉRETEK

ÜZEMBE HELYEZÉS - SZERELÉSI UTASÍTÁSOK

Az alábbiakban látható sorszámozott utasítások a következő oldalakon látható, ugyanilyen számozású rajzokra vonatkoznak.

Megjegyzés: A termék szélességétől vagy az elszívódoboz magasságától függően egyes utasítások eltérőek lehetnek, de ilyen esetben a szerelési különbségek mind a szövegben, mind a rajzokon jelezve vannak.

1. Tegyen jelző vonalat a falra a mennyezetig, amely megfelel a felezővonalnak.
2. Helyezze a fúrási sablont a falra (rögzítse ragasztószalaggal): a fúrási sablonon található függőleges felezővonalnak egybe kell esnie a falra húzott felezővonallal, továbbá a fúrási sablon alsó szélének és a készülék alsó szélének szintén egybe kell esnie.

Végezze el a fúrást.

1. Vegye le a fúrási sablont, és helyezze el a tipliket és csavarokat a jelzettek szerint.

2. Húzza meg kissé

3. Tegye a kürtörögzítő kengyelt a falon a mennyezethez. Fúrja és illessze a fali tipliket a jelzettek szerint. Rögzítse a kengyelt.

4. Csak kivezetéses változatnál - hátsó kivezetés: A kéménycső számára fúrjon egy lyukat a hátsó falon.

5. Csak kivezetéses változatnál - kivezetés a mennyezet felé: A kéménycső számára fúrjon egy lyukat a mennyezetbe.

6. Készítse elő a csatlakozást a háztartási elektromos rendszerhez.

7. Csak a szűrős változatoknál: Rögzítse a légterelőt a kürtőrögzítő kengyelhez.

8. Vegye ki a zsírszűrőbetéte(ke)t.

9. Vegye le a szalagot, mely az elektronikai dobozt rögzíti a motortesthez.

Megjegyzés: a rajz csupán tájékoztató jellegű, így előfordulhat, hogy a doboz a motorház többi oldalához is rögzítve van.

1. Akassza fel a készüléket a falra.
2. Állítsa be a készülék vízszintes síkját.
3. Állítsa be a készülék faltól való távolságát.
4. Az ábra szerint jelölje ki a furato(ka)t a készülék végleges rögzítéséhez.
5. Vegye le a készüléket a falról.
6. Fúrja és illessze a fali tipliket a jelzettek szerint.
7. Akassza vissza a készüléket a falra.
8. Rögzítse a falhoz az elszívót csavarokkal az ábrának megfelelően.
9. Rögzítse a gyűrűt a kivezető nyíláshoz.
10. Húzza meg a részlegesen már meghúzott csavarokat, amelyek a dobozt a motortesthez rögzítik.

Megjegyzés: Két típusú doboz van, elülső és hátsó rögzítésű. Kövesse az ábrákon található utasításokat (21a és 21b) az adott modellnek megfelelően.

1. Illessze a hálózati kábelt a speciális helyére.

2. Rögzítse a kábelt a vezetékfogóval.

FONTOS: Ezt a müveletet mindenképpen végezze el. Ezzel elkerülheti az elektromos vezeték véletlen szétkapcsolódását.

Végezze el a csatlakoztatást a háztartási elektromos hálózathoz.

1. Csatlakoztassa az elszívócsövet a csatlakozógyűrűhöz; a cső közvetlenül a kültérbe (kivezetéses változat) vagy a légterelőhöz (keringetéses változat) kell vezetnie.
2. Illessze be a kürtőket a készülék feletti helyre úgy, hogy teljesen elfedje a kivezető egységet.
3. Távolítsa el a felső részt, és rögzítse a kürtőt a csavarokkal a jelzett módon.
4. Illessze be a szénszűrőt, (csak keringetéses változatnál), és illessze vissza a zsírszűrő(ke)t.

A készülék bemutatása és használata című rész leírása alapján ellenőrizze a készülék működését.

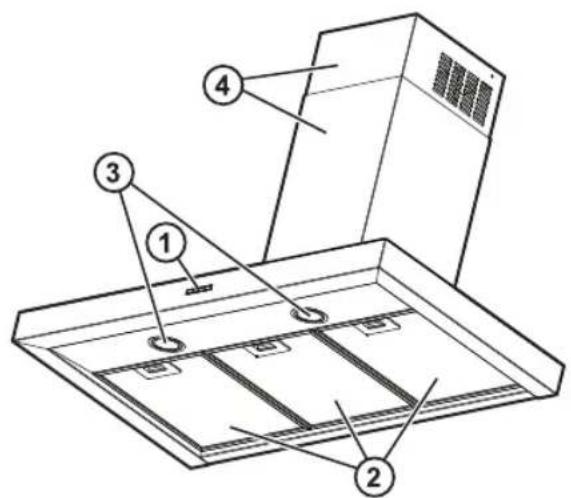

A KÉSZÜLÉK BEMUTATÁSA ÉS HASZNÁLATA

1. Kezelőlap.
2. Zsírszűrők.
3. Lámpák.
4. Teleszkópos kémény.

1. KI / Elszívási sebesség (teljesítmény) csökkentése gomb
2. BE / Elszívási sebesség (teljesítmény) növelése gomb
3. Időzítő BE/KI gomb: késlelteti a kiválasztott elszívási sebesség (teljesítmény) kikapcsolását 5 perccel.

Megjegyzés: A gomb a "Szürötelítettség jelzésének nullázása" funkcióval is rendelkezik

1. Világításkapcsoló BE/KI gomb
2. Kijelző, amely mutatja a következőket:

a. Elszívási sebesség (teljesítmény): a jelzés a választott elszívási sebességnek (teljesítmény) megfelelően forog.
Biztonságos üzemelés: a jelzés villog.
b. Zsírszűrő telítettsége: felgyullad, amikor karbantartás szükséges.
c. Időzítő
d. Aktív szén szűrő telítettsége: felgyullad, amikor karbantartás szükséges.

Megjegyzés: Ez a funkció rendszerint le van tiltva, és csak akkor aktiválja, ha az elszívót keringetéses változatban használja (behelyezett szénszűrővel).

Ehhez a következők szerint járjon el:

• kapcsolja ki az elszívót
• tartsa az 1 és 3 gombokat egy időben benyomva, amíg a jelzés a villogásról (jelzés letiltva) át nem tér a folyamatos világításra (jelzés engedélyezve).
• engedje fel a gombokat.

A kikapcsoláshoz ismételje meg az eljárást: a jelzés a folyamatosan világításról (jelzés engedélyezve) áttér a villogásra (jelzés letiltva).

e. Világítás

Biztonságos üzemelés

Az elszívó rendelkezik egy érzékelővel, amely – hirtelen hómérséklet-emelkedés esetén – aktiválja az elszívást, amíg a hómérséklet jelentősen vissza nem esik.

Szürötelítettségi jelzés nullázása

A szűrőkarbantartás végrehajtása után tartsa a 3-as gombot lenyomva, amíg a jelzés ki nem alszik.
