Terméktípus	Elszívó páraelszívó
Márka	Whirlpool
Modell	AKR 757 IX
Szélesség	90 cm
Mélység	50 cm
Magasság	60 cm
Nettó tömeg	15 kg
Elektromos tápellátás	220-240 V / 50 Hz
Maximális motorteljesítmény	220 W
Sebességfokozatok száma	3 + intenzív
Elszívás típusa	Külső elszívás vagy recirkuláció
Elszívási átmérő	150 mm
Energiaosztály	A+
Maximális légáram	650 m³/h
Maximális zajszint	65 dB(A)
Világítás	LED, 2 x 3 W
Szűrők	Fém zsírszűrő (mosható) + aktívszén szűrő (opcionális)
Kezelőszervek	Érintőgombos elektronikus
Szűrők karbantartása	Zsírszűrőt 2 havonta mosni, aktívszén szűrőt 4 havonta cserélni
Pótalkatrészek	Szűrők, izzók, távirányító online elérhető
Garancia	2 év

Gyakran ismételt kérdések - AKR 757 IX WHIRLPOOL

Hogyan kell felszerelni az AKR 757 IX páraelszívót?

A telepítést szakképzett szakembernek kell elvégeznie. Tartsa be a minimális távolságokat: 65 cm elektromos főzőlap felett, 75 cm gáztűzhely felett. Rögzítse szilárdan a fali tartót, csatlakoztassa az elszívást (ha elszívó üzemmódban használja), és dugja be a hálózati csatlakozót.

Hogyan kell tisztítani a zsírszűrőket?

A fém zsírszűrők mosogatógépben vagy kézzel, forró vízzel és mosószerrel moshatók. Hagyja teljesen megszáradni, mielőtt visszahelyezi. 2 havonta javasolt a tisztítás.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrőt használattól függően 4-6 havonta kell cserélni. Nem mosható. A teljesítmény garantálása érdekében csak eredeti Whirlpool szűrőket használjon.

A páraelszívó zajos, mit tegyek?

Ellenőrizze, hogy a páraelszívó megfelelően van-e rögzítve a falhoz, és semmi sem akadályozza a levegő be- vagy kiáramlását. Tisztítsa meg a szűrőket, mert a szennyeződés növelheti a zajt. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan aktiváljam a késleltetett leállítás funkciót?

Sebesség kiválasztása után nyomja meg a késleltetett leállítás gombot (óra). A páraelszívó tovább működik 10 percig, majd automatikusan kikapcsol. Ez a funkció lehetővé teszi a maradék szagok eltávolítását.

Használhatom a páraelszívót recirkulációs üzemmódban?

Igen, fel kell szerelni egy aktívszén szűrőt (külön kapható) és egy légterelőt. A recirkulációs üzemmód beállításához kövesse a használati útmutató utasításait. Ebben az üzemmódban a levegőt megszűrik, majd visszavezetik a helyiségbe.

Hogyan kell cserélni a LED izzót?

Húzza ki a páraelszívót. Távolítsa el a világítás burkolatát (klippel vagy csavarral). Csatlakoztassa le a hibás izzó csatlakozóját, és csatlakoztassa az új LED izzót (Whirlpool referencia). Helyezze vissza a burkolatot, és csatlakoztassa újra.

A távirányító nem működik, mit tegyek?

Ellenőrizze a távirányító elemeit. Szükség esetén cserélje ki őket. Irányítsa a távirányítót a páraelszívón lévő vevőegység felé. Győződjön meg arról, hogy semmi sem akadályozza a jelet. Ha a probléma továbbra is fennáll, állítsa vissza a készüléket.

Mi az AKR 757 IX páraelszívó garanciája?

A páraelszívóra a vásárlás dátumától számított 2 év gyártói garancia vonatkozik. Őrizze meg a számlát. A garancia kiterjed a gyártási hibákra, de nem vonatkozik a helytelen telepítésből vagy nem megfelelő használatból eredő károkra.

Hol találom a teljes használati utasítást?

A teljes használati utasítás PDF formátumban elérhető a notice-facile.com weboldalon. Ingyenesen letöltheti, vagy kérhet fordítást az Ön nyelvére. További információkért látogassa meg a Whirlpool weboldalát is.

HASZNÁLATI ÚTMUTATÓ AKR 757 IX WHIRLPOOL

H Használati és karbantartási kézkönyv

Ezek az utasítások elérhetőek a webhelyen is: www.whirlpool.eu.

AZ ÖN ÉS MÁSOK BIZTONSÁGA A RENDKÍVÜLI FONTOSSÁGÚ.

Ez a kézikönyv és maga a készülék fontos biztonsági figyelmeztetéseket nyújt, amelyeket el kell olvasni és mindenkor figyelembe kell venni.

Ez a biztonsággal kapcsolatos figyelemfelhívó szimbólum, ami a potenciális kockázatokra figyelmezteti a felhasználókat.

Minden biztonsági figyelmeztetés előtt a figyelemfelhívó szimbólum és a következők állnak:

VESZÉLY:

Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okoz.

FIGYELMEZTETÉS:

Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okozhat.

Valamennyi biztonsági figyelmeztetés specifikálja az adott potenciális veszélyt/kockázatot, és jelzi, hogy miként lehet csökkenteni a készülék helytelen használatából adódó sérülés, károsodás és áramütés kockázatát. Tartsa be a következő utasításokat:

• A készülék telepítését vagy karbantartását specializált szakembernek kell végeznie, betartva a gyártó előírásait és a helyi biztonsági normákat. A használati útmutatóban kifejezetten megadott eseteket leszámítva tilos a készülék házilagos javítása vagy cseréje.
• Mielőtt bármilyen telepítési műveletre kerülne sor, a készüléket le kell csatlakoztatni az elektromos hálózatról.
• Kötelező a készülék földelése. (A II. osztályba tartozó, a műszaki adatokat tartalmazó címkén ☐ szimbóllummal jelölt elszívóknál nem szükséges.)
  • A hálózati tápkábelnek elég hosszúnak kell lennie ahhoz, hogy lehetővé tegye a készülék csatlakozását a hálózati aljzathoz.
• Tilos a készüléket a hálózati zsinórt húzva lecsatlakoztatni a hálózatról.
• A felszerelés megtörténte után a felhasználó ne férhessen többé hozzá az elektromos alkatrészekhez.
• Tilos a készüléket nedves testrésszel megérinteni vagy mezítláb használni.
• A készüléket legalább 8 éves gyermekek, valamint csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek akkor használhatják, ha számukra biztosítják a felügyeletet, vagy ha megtanították őket a készülék biztonságos használatára, és ha tudatában vannak az ezzel járó veszélyeknek. A gyermekek nem játszhatnak a készülékkel. A tisztítást és a karbantartást nem végezhetik gyermekek, kivéve ha azt felnőttek felügyelik.
• Az útmutatóban kifejezetten javasolt eseteket leszámítva tilos a készülék alkatrészeinek házilagos javítása vagy cseréje. A hibás alkatrészeket eredeti alkatrészek felhasználásával kell kicserélni. Az összes egyéb karbantartási művelet szakembernek kell elvégeznie.
• Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel.
• Fal vagy mennyezet fúrása esetén ügyeljen arra, hogy ne sérüljenek elektromos csatlakozások és/vagy csővezetékek.
• A szellőzőcsatornákat mindig a szabadba kell kivezetni.
• Az elszívott levegőt külön kell kivezetni, vagyis tilos azt a gáz- vagy egyéb tüzelésű készülékek füstjeinek elvezetésére szolgáló csőbe bevezetni. A levegő elvezetésére vonatkozó minden országos előírást be kell tartani.
• Ha a készüléket gázzal vagy más tüzelőanyaggal működő egyéb berendezéssel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 4 Pa (4 x 10-5 bar) értéket. Ennek érdekében gondoskodjon arról, hogy a helyiség szellőzése megfelelő legyen.
  • A gyártó semmilyen felelősséget nem vállal a nem rendeltetésszerű használattal vagy a kezelőszervek hibás beállításával kapcsolatban.
• A rendszeres karbantartás és tisztítás lényeges a készülék zökkenőmentes működéséhez kiváló teljesítményéhez. A zsírosodás elkerülése érdekében rendszeresen távolítsa el a szennyeződés-lerakódásokat a piszkos felületekről. Rendszeresen tisztítsa meg vagy cserélje ki a szűrőket.
• Soha ne készítsen flambírozott (lángon készülő) ételt a készülék alatt. A nyílt láng használata tüzet okozhat.
• Sütéskor soha ne hagyja az edényt felügyelet nélkül, mivel a sütőolaj begyulladhat.
• Az elszívó tisztítására és a szűrők cseréjére vonatkozó utasítások betartásának elmulasztása tüzet eredményezhet.
  • A füstelszívó készüléket soha nem szabad kinyitni beszerelt zsírszűrő nélkül, és állandó felügyelet alatt kell tartani.
• Az elszívókészülék alatt a gázkészülékeket kizárólag rajtuk lévő edényekkel szabad használni.
  • Amikor háromnál több gáz főzőlapot használ, az elszívót legalább 2. teljesítményszinten kell üzemeltetni. Ez kiküszöböli a hótorlódást a készülékben.
• Az izzók megérintése előtt először győződjön meg arról, hogy hidegek-e.
• Ne használja vagy hagyja magára a készüléket megfelelően beszerelt izzó nélkül, mert ez áramütés veszélyével jár.
• Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt.
• A termék nem alkalmas kültéri használatra.
• Amikor a főzőlap működik, a szagelszívó elérhető részei felmelegedhetnek.

ÖRIZZE MEG EZT A FÜZETET, MERT KÉSÖBB MÉG SZÜKSÉGE LEHET RÁ.

Megfelelőségi nyilatkozat C€

• Ennek a készüléknek a tervezése, gyártása és forgalmazása a következőkkel összhangban történik:
• az alacsony feszültségre vonatkozó 2006/95/EK számú (a 73/23/EGK számú irányelvet és annak módosításait felváltó) irányelv biztonsági célkitűzései;
• a 65/2014 és a 66/2014 sz. európai rendelet ecodesign követelményei az EN 61591 sz. európai szabvánnyal összhangba
• a 2004/108/EK számú („EMC“) irányelv védelmi követelményei.
  A készülék elektromos szempontból csak akkor biztonságos, ha csatlakoztatása előírásszerűen földelt hálózathoz történik.

Energiatakarékossági tippe

• Kapcsolja be az elszívót minimális sebességgel a főzés megkezdésekor, és hagyja üzemelni néhány percig a főzés befejezése után.
• A sebességet csak nagy mennyiségű füst és göz esetén növelje, és csak szélsőséges helyzetekben használja a fokozott sebesség(ek)et.
• Cserélje ki a szénszűrő(ke)t, amikor az szükséges a jó szagcsökkentési hatékonyság fenntartása érdekében.
• Tisztítsa meg a zsírszűrő(ke)t, amikor az szükséges a jó zsírszűrési hatékonyság fenntartása érdekében.
• A kivezető rendszernél használja a jelen kézikönyvben jelzett maximális átmérőt a hatékonyság optimalizálása és a zaj minimalizálása érdekében.

FELSZERELÉS

A készülék kicsomagolása után ellenőrizze, hogy nem sérült-e meg szállítás közben. Problémák esetén forduljon a kereskedőhöz vagy a legközelebbi vevőszolgálathoz. A sérülések elkerülése érdekében csak az üzembe helyezéskor vegye ki a készüléket a hungarocell csomagolásból.

A FELSZERELÉS ELÖKÉSZÍTÉSE

! FIGYELMEZTETÉS:

A készülék nehéz; az elszívó emelését és telepítését két vagy több személynek kell végeznie.

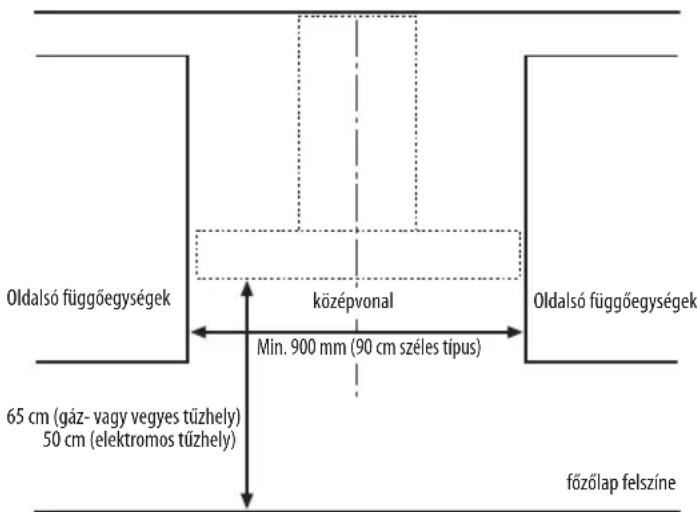

A konyhai elszívó legalacsonyabb része és a főzőfelületen levő lábasok tartója közötti távolságnak elektromos tűzhely esetén legalább 50 cm, gáz- vagy vegyes tűzhely esetén pedig legalább 65 cm nagyságúnak kell lennie. Az üzembe helyezés előtt ellenőrizze a tűzhely használati útmutatójában feltüntetett minimum távolságokat is. Amennyiben a tűzhely üzembe helyezési útmutatója nagyobb távolságot ír elő, úgy azt kell betartani.

ELEKTROMOS CSATLAKOZTATÁ

Győződjön meg arról, hogy a készülék adatlapján megadott feszültség megegyezik-e a hálózati feszültséggel. Ez az információ a készülék belsejében, a zsírszűrő alatt található. A (H05 VV-F 3 x 0,75 mm ^2 típusú) hálózati zsinór cseréjét kizárólag villanyszerelő szakember végezheti. Forduljon hivatalos szervizhez.

Ha a készüléknek van hálózati csatlakozója, akkor azt a hatályos előírásoknak megfelelő és az üzembe helyezés után jól hozzáférhető konnektorba kell csatlakoztatni. Ha a készüléknek nincs hálózati csatlakozója (közvetlen hálózati csatlakoztatás), vagy ha a hálózati csatlakozó nem hozzáférhető helyen van, akkor olyan szabványos kétpólusú megszakítót kell alkalmazni, amely a lll. túlfeszültségi kategória körülményei esetén az üzembe helyezési előírások szerint biztosítja a teljes áramtalanítást.

ÁLTALÁNOS JAVASLATOK

Használat előtt

Távolítsa el a karton védőelemeket, a védőfóliát és az öntapadó címkéket a tartozékokról. Ellenőrizze, hogy nem sérült-e meg a készülék szállítás közben.

Használat közben

A sérülések elkerülése érdekében ne tegyen semmilyen súlyt a készülékre. Ne tegye ki a készüléket légköri hatásoknak.

KÖRNYEZETVÉDELMI TANÁCSOK

A csomagolás hulladékba helyezése

A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével ⚠️. A csomagolás különféle részeinek hulladékba helyezését ezért felelősségteljesen és a hulladékok elhelyezését szabályozó helyi rendelkezésekkel teljes összhangban végezze.

A termék kiselejtezése

- Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelv (WEEE) szerinti jelzéssel van ellátva.

- A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

- A terméken vagy a kísérő dokumentációban lévő szimbólum azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni, hanem el kell szállítani az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőpontra.

A háztartási készülékek kiselejtezés

• Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Megsemmisítését a hulladék-elhelyezésre vonatkozó helyi előírásokkal összhangban kell végezni. A kiselejtezés előtt vágja el hálózati tápkábelt.
• A háztartási elektromos készülékek kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a helyi illetékes hatósághoz, a háztartási hulladékok gyűjtését végző szolgáltatóhoz vagy ahhoz a bolthoz, ahol a készüléket vásárolta.

HIBAELHÁRÍTÁSI ÚTMUTATÓ

A készülék nem működik:

• Ellenőrizze, hogy van-e hálózati tápfeszültség, és hogy a készülék csatlakoztatva van-e az áramforráshoz
• Kapcsolja ki, majd indítsa be újra a készüléket annak ellenőrzésére, hogy fennáll-e még a hiba.

Az elszívó elszívási szintje nem kielégítő:

• Ellenőrizze az elszívási sebességet, és szükség esetén állítsa be;
• Ellenőrizze, hogy a szűrők tiszták-e
• Ellenőrizze a szellőzőnyílásokat, van-e bármilyen akadály.

A világítás nem működik;

• Ellenőrizze az izzót, és szükség esetén cserélje ki
• Ellenőrizze, hogy az izzó megfelelően van-e beillesztve.

VEVŐSZOLGÁLAT

Mielött a vevőszolgálatot hívná:

1. Nézze meg, hogy saját maga meg tudja-e oldani a problémát a "Hibaelhárítási útmutató" javaslatai alapján.
2. Kapcsolja ki, majd indítsa be újra a készüléket annak ellenőrzésére, hogy fennáll-e még a probléma.

Ha a fenti ellenőrzés után a probléma továbbra is fennáll, akkor forduljon a legközelebbi vevőszolgálathoz.

A következőket kell mindig közölni:

• A probléma rövid bemutatása;
• A készülék pontos típusa és modellje
  • A készülék belsejében található szervizkód (az adattáblán a "Service" szó után álló szám). A szervizkód a garanciafüzetben is megtalálható
• Az Ön pontos címe
• Az Ön telefonszáma.

SERVICE

0000 000 00000

Ha javításra van szükség, akkor forduljon hivatalos vevőszolgálathoz (csak így garantált ugyanis az eredeti cserealkatrészek használata és az előírásszerű javítás).

TISZTÍTÁS

FIGYELMEZTETÉS:

• Soha nem szabad gözzel tisztító berendezést használni.
• Válassza le a készüléket a táphálózatról.

FONTOS: Ne használjon dörzshatású vagy korrozív mosószereket. Ha bármilyen ilyen termék véletlenül érintkezésbe kerül a készülékkel, nedves ruhával azonnal törölje le.

• Egy nedves törlőkendővel tisztítsa meg a felületeket. Ha nagyon piszkos, néhány csepp mosogatószert vízben öntsön a vízbe. Száraz ruhával törölje át.
  FONTOS: Ne használjon súrolószivacsot, illetve fém kaparóeszközt vagy dörzspárnát. Kis idő múlva ezek károsíthatják a zománcozott felületet.
• Kifejezetten a készülék tisztítására kifejlesztett mosószereket használjon, és kövesse a gyártó utasításait.

FONTOS: Legalább havonta tisztítsa meg a szűrőket, hogy eltávolítsa az esetleges olaj- vagy zsírmaradványokat.

KARBANTARTÁS

FIGYELMEZTETÉS:

• Használjon védőkesztyűt.
• válassza le a készüléket a táphálózatról.

ZSÍRSZÚRÓK

A fém zsírszűrő élettartama korlátlan, és azt havonta egyszer kézzel vagy alacsony hőmérsékletre és rövid ciklusra állított mosogatógépben kell tisztítani. Előfordulhat, hogy a mosogatógépben tisztított zsírszűrő elszíneződik, de ez a szűrési hatékonyságot nem befolyásolja.

A szürő kiemeléséhez húzza meg a fogantyút.

A szürő kimosása és megszáradása után a felszerelést a fentiekkel ellentétes sorrendben végezze.

A HALOGÉNIZZÓK CSERÉJE

FONTOS: Kizárólag MAX. 20 W-os – G4 halogénizzókat használjon.

1. Válassza le a készüléket a háztartás táphálózatáról.
2. Kis csavarhúzóval finoman emelje (a három jelzett pont mellett), hogy az izzótető lejöjjön.
3. Csavarja ki a meghibásodott izzót, majd tegyen be helyette egy újat.
4. Helyezze (pattintsa) vissza a lámpatetőt.

AKTIVÁLT SZÉNSZÜRŐ (csak a keringetéses típusoknál):

Mossa ki a szénszűrőt havonta egyszer mosogatógépben a legmagasabb hömérsékleten, normal mosogatószert használva. Ajánlatos a szűrőt egyedül mosni.

A mosást követően a szénszűrőt az újraaktiváláshoz 10 percen keresztül kell szárítani 100 °C hőmérsékletű sütőben.

A szénszüröt 3 évente kell cserélni.

A szénszűrő felszerelése:

1. Távolítsa el a zsírszűrőt.
2. Először a szénszűrőt akassza fel a fémfülre az elszívó hátulján, majd rögzítse elől a két gombbal.
3. A zsírszűrő visszaszerelése

Vegyen ki minden tartozékot a csomagokból. Ellenőrizze, hogy minden tartozék megvan-e.

• Motorral, világítással és behelyezett zsírszűrőkkel szerelt készülék.
• Használati és szerelési útmutató
  • 1 db elektromos vezeték
  • 1 db szerelési sablon
• 6 db 8 mm átmérőjű fali tipli
  • 6 db 5 x 45 méretű csavar
  • 1 db vezetékfogó
  • 1 db 3,5 x 9,5 méretű csavar
  • 1 db kürtörögzítő kengyel
  • 2 db 2,9 x 6,5 méretű csavar
  • 2 db alátét
• Csak a szűrős változatoknál: 1 db légterelő + 2 db 2,9 x 6,5 méretű csavar

ÜZEMBE HELYEZÉS - ELŐZETES SZERELÉSI ÚTMUTATÓ

A készüléket kivezetéses változatban vagy keringetéses változatban történő használatra tervezték.

Megjegyzés: az elektromos szeleppel ellátott típus csak kivezetéses változatban használható, és az elszívócsövet egy periférikus elszívóegységhez kell csatlakoztatni.

Külső kivezetési üzemmód

A főzési gözök az elszívás után a szabadba vezetődnek ki egy szellőzőcsövön (nem tartozék) keresztül, amely a készülék levegőkimeneti csatlakozójához van rögzítve.

A beszerzett szellőzőcső alapján kell gondoskodni a levegőkimeneti csatlakozóhoz történő megfelelő rögzítés módjáról.

FONTOS: Ha már bent van(nak), vegye ki a szénszűrő(ke)t.

Keringetéses változat

A levegőt előbb szénszűrő(k) szűri(k) meg, majd a készülék visszaáramoltatja a környező légtérbe.

FONTOS: Ellenőrizze, hogy a levegő visszaáramoltatása megfelelően történik-e.

Ha a készülék nem rendelkezik szénszűrővel/szénszűrőkkel, akkor rendelje meg és még használat előtt szerelje be az(oka)t.

A készüléket nem szabad erősen szennyezett helyek, ablakok, ajtók és hőforrások közelében üzembe helyezni.

A készülékhez tartozékként adott anyagok csaknem minden típusú mennyezethez/falhoz használhatók. Mindazonáltal szakemberrel kell véleményeztetni azt, hogy - a fal/mennyezet típusától függően - az anyagok megfelelőek-e.

ÜZEMBE HELYEZÉSI MÉRETEK

ÜZEMBE HELYEZÉS - SZERELÉSI UTASÍTÁSOK

Az alábbiakban látható sorszámozott utasítások a következő oldalakon látható, ugyanilyen számozású rajzokra vonatkoznak.

Megjegyzés: A termék szélességétől vagy az elszívódoboz magasságától függően egyes utasítások eltérőek lehetnek, de ilyen esetben a szerelési különbségek mind a szövegben, mind a rajzokon jelezve vannak.

1. Tegyen jelző vonalat a falra a mennyezetig, amely megfelel a felezővonalnak.
2. Helyezze a fúrási sablont a falra (rögzítse ragasztószalaggal): a fúrási sablonon található függőleges felezővonalnak egybe kell esnie a falra húzott felezővonallal, továbbá a fúrási sablon alsó szélének és a készülék alsó szélének szintén egybe kell esnie.

Végezze el a fúrást.

1. Vegye le a fúrási sablont, és helyezze el a tipliket és csavarokat a jelzettek szerint.
2. Húzza meg kissé
3. Tegye a kürtörögzítő kengyelt a falon a mennyezethez. Fúrja és illessze a fali tipliket a jelzettek szerint. Rögzítse a kengyelt.
4. Csak kivezetéses változatnál - hátsó kivezetés: A kéménycső számára fúrjon egy lyukat a hátsó falon.
5. Csak kivezetéses változatnál - kivezetés a mennyezet felé: A kéménycső számára fúrjon egy lyukat a mennyezetbe.
6. Készítse elő a csatlakozást a háztartási elektromos rendszerhez.
7. Csak a szűrős változatoknál: Rögzítse a légterelőt a kürtőrögzítő kengyelhez.
8. Vegye ki a zsírszűrőbetéte(ke)t.
9. Vegye le a szalagot, mely az elektronikai dobozt rögzíti a motortesthez.

Megjegyzés: a rajz csupán tájékoztató jellegű, így előfordulhat, hogy a doboz a motorház többi oldalához is rögzítve van.

1. Akassza fel a készüléket a falra.
2. Állítsa be a készülék vízszintes síkját.
3. Állítsa be a készülék faltól való távolságát.
4. Az ábra szerint jelölje ki a furato(ka)t a készülék végleges rögzítéséhez.
5. Vegye le a készüléket a falról.
6. Fúrja és illessze a fali tipliket a jelzettek szerint.
7. Akassza vissza a készüléket a falra.
8. Rögzítse a falhoz az elszívót csavarokkal az ábrának megfelelően.
9. Húzza meg a részlegesen már meghúzott csavarokat, amelyek a dobozt a motortesthez rögzítik.

Megjegyzés: Két típusú doboz van, elülső és hátsó rögzítésű. Kövesse az ábrákon található utasításokat (20a és 20b) az adott modellnek megfelelően.

1. Illessze a hálózati kábelt a speciális helyére.
2. Rögzítse a kábelt a vezetékfogóval.

FONTOS: Ezt a müveletet mindenképpen végezze el. Ezzel elkerülheti az elektromos vezeték véletlen szétkapcsolódását.

Végezze el a csatlakoztatást a háztartási elektromos hálózathoz.

1. Csatlakoztassa az elszívócsövet a csatlakozógyűrűhöz; a cső közvetlenül a kültérbe (kivezetéses változat) vagy a légterelőhöz (keringetéses változat) kell vezetnie.
2. Illessze be a kürtőket a készülék feletti helyre úgy, hogy teljesen elfedje a kivezető egységet.
3. Távolítsa el a felső részt, és rögzítse a kürtót a csavarokkal a jelzett módon.
4. Illessze be a szénszűrőt, (csak keringetéses változatnál), és illessze vissza a zsírszűrő(ke)t.

A készülék bemutatása és használata című rész leírása alapján ellenőrizze a készülék működését.

A KÉSZÜLÉK BEMUTATÁSA ÉS HASZNÁLATA

1. Kezelőlap.
2. Zsírszűrők.
3. Halogén lámpák.
4. Teleszkópos kémény.

1. KI / Elszívási sebesség (teljesítmény) csökkentése gomb
2. BE / Elszívási sebesség (teljesítmény) növelése gomb

Megjegyzés: Az intenzív elszívási sebesség (teljesítmény) időkorlátos, és 5 percig tart (a c jelzés villog); az elszívó ezután visszatér a 2. elszívási sebességre (teljesítményre).

1. Időzítő BE/KI gomb: késlelteti a kiválasztott elszívási sebesség (teljesítmény) kikapcsolását 5 perccel.
   Megjegyzés: A gomb a "Szűrőtelítettség jelzésének nullázása" funkcióval is rendelkezik
2. Világításkapcsoló BE/KI gomb
3. Kijelző, amely mutatja a következőket:

a. Elszívási sebesség (teljesítmény): a jelzés a választott elszívási sebességnek (teljesítmény) megfelelően forog.
Biztonságos üzemelés: a jelzés villog.
b. Zsírszűrő telítettsége: felgyullad, amikor karbantartás szükséges.
c. Időzítő
d. Aktív szén szűrő telítettsége: felgyullad, amikor karbantartás szükséges.

Megjegyzés: Ez a funkció rendszerint le van tiltva, és csak akkor aktiválja, ha az elszívót keringetéses változatban használja (behelyezett szénszűrővel).

Ehhez a következők szerint járjon el:

• kapcsolja ki az elszívót
• tartsa az 1 és 3 gombokat egy időben benyomva, amíg a jelzés a villogásról (jelzés letiltva) át nem tér a folyamatos világításra (jelzés engedélyezve).
• engedje fel a gombokat.

A kikapcsoláshoz ismételje meg az eljárást: a jelzés a folyamatosan világításról (jelzés engedélyezve) áttér a villogásra (jelzés letiltva).

e. Világítás

Biztonságos üzemelés

Az elszívó rendelkezik egy érzékelővel, amely – hirtelen hőmérséklet-emelkedés esetén – aktiválja az elszívást, amíg a hőmérséklet jelentősen vissza nem esik.

Szürötelítettségi jelzés nullázása

A szűrókarbantartás végrehajtása után tartsa a 3-as gombot lenyomva, amíg a jelzés ki nem alszik.

ВАЖНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ
