ПОСІБНИК КОРИСТУВАЧА AKR 756 IX WHIRLPOOL

UKR Інструкція з експлуатації та технічного обслуговування

ВАЖЛИВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Ці правила доступні також на веб-сайті www.whirlpool.eu.

ВАША БЕЗПЕКА ТА БЕЗПЕКА ІНШИХ ЛЮДЕЙ – ПОНАД УСЕ.

У цій інструкції та на самому приладі міститься важлива інформація з техніки безпеки, з якою необхідно ознайомитися і завжди дотримуватися.

Символ «Увага!» попереджає користувачів про потенційні ризики для них самих та інших людей.

Кожне повідомлення з техніки безпеки починається з цього символу та таких термінів:

НЕБЕЗПЕЧНО:

вказує на небезпечну ситуацію, яка призведе до серйозної травми, якщо не запобігти їй.

УВАГА!

вказує на небезпечну ситуацію, яка може призвести до серйозної травми, якщо не запобігти їй.

Усі попередження про небезпеку надають конкретні відомості про потенційну загрозу і вказують на те, як зменшити ризик травми, пошкодження майна й ураження електричним струмом в результаті неправильної експлуатації приладу. Дотримуйтеся наведених нижче інструкцій:

• Встановлення та технічне обслуговування повинен виконувати кваліфікований спеціаліст у відповідності з інструкціями виробника та діючими правилами техніки безпеки. Не ремонтуйте і не заміняйте жодних частин приладу, якщо в інструкції з експлуатації не вказано прямо, що це необхідно зробити.
  • Перед проведенням будь-яких монтажних робіт прилад необхідно відключити від електромережі.
  • Прилад обов'язково повинен бути заземленим. (Не потрібно для витяжок класу II, що мають маркування символом □ на паспортній табличці).
  • Кабель живлення повинен бути достатньо довгим, щоб підключити прилад до розетки.
• Не тягніть за кабель живлення, щоб відключити прилад від електромережі.
  • Після підключення електричні компоненти не повинні бути досяжні користувачеві.
  • Не торкайтеся приладу мокрими частинами тіла і не користуйтеся ним босоніж.

- Ц им приладом можуть користуватися діти у віці від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими здібностями або недостатнім досвідом та знаннями лише під наглядом або якщо їх навчили безпечно користуватися приладом і вони розуміють притаманні ризики. Забороняється дітям гратися з приладом. Дітям забороняється чистити прилад або доглядати за ним без нагляду дорослих.

- Забороняється виконувати ремонт або заміну будь-яких частин приладу, якщо це прямо не вказано в цій інструкції. Несправні деталі слід замінити оригінальними деталями. Усі інші види технічного обслуговування повинен виконувати кваліфікований фахівець.

• Потрібно слідкувати, щоб діти не гралися з приладом.

• При свердлінні стіни або стелі будьте обережні, щоб не пошкодити електричну проводку і/або труби.

• Вентиляційні канали завжди повинні виводитися назовні.

Витяжку не дозволяється під'єднувати до вентиляційного каналу, у який відводяться продукти згоряння від приладів, які працюють на газі або на інших видах палива; для неї повинен бути окремий вивідний канал. Необхідно дотримуватися всіх національних нормативів щодо відведення продуктів згоряння.

Якщо витяжка використовується одночасно з іншими приладами, що працюють на газі або на інших видах палива, негативний тиск у приміщенні не повинен перевищувати 4 Па (4 x 10-5 бар). Тому слід забезпечити належну вентиляцію приміщення.

• Виробник не несе жодної відповідальності за неналежне користування або неправильне налаштування елементів керування.

- Регулярне чищення та технічне обслуговування мають вирішальне значення для правильної та продуктивної роботи витяжки. Часто зчищайте всі налипання із забруднених поверхонь, щоб не допускати накопичення жиру. Регулярно мийте чи замінюйте фільтри.

• Ніколи не готуйте страви "фламбе" під витяжкою. Користування відкритим полум'ям може призвести до виникнення пожежі.

• Під час смаження не залишайте сковороди без нагляду, оскільки олія може зайнятися.

• Недотримання інструкцій з чищення витяжки і заміни фільтрів може призвести до виникнення пожежі.

• Ніколи не відкривайте витяжку, коли жирові фільтри не встановлені; витяжка має перебувати під постійним наглядом.

- Експлуатувати газові прилади під витяжкою можна лише у тому разі, коли на них стоїть посуд.

- При використанні більше трьох газових конфорок витяжка повинна працювати на рівні потужності 2 або вище. Це запобіжить накопиченню тепла у приладі.

- Перш ніж торкатися ламп, переконайтеся, що вони охолонули.

- Не використовуйте та не залишайте витяжку без правильно встановлених ламп, оскільки в такому випадку існує ризик ураження електричним струмом.

• Під час виконання всіх монтажних робіт і технічного обслуговування вдягайте робочі рукавички.

• Цей прилад не призначений для використання поза приміщеннями.

• Під час користування плитою досяжні частини витяжки можуть нагріватися.

ЗБЕРЕЖІТЬ ЦЕЙ БУКЛЕТ ДЛЯ ДОВІДОК У МАЙБУТНЬОМУ.

Декларація про відповідність СЕ

• Розробка, виготовлення і збут цього приладу відповідає таким вимогам:
  вимогам з техніки безпеки Директиви 2006/95/ЕС щодо "Низької напруги" (яка замінила 73/23/ЕЕС з наступними поправками);
• вимогам до екодизайну, закріпленим у європейських регламентах № 65/2014 та № 66/2014 у відповідності з європейським стандартом EN 6159
• вимогам щодо до захисту згідно Директиви про електромагнітну сумісність 2004/108/ЕС.

Електрична безпечність приладу може гарантуватися лише за умови правильного під'єднання до ефективної, затвердженої системи заземлення.

Корисні поради для заощадження енергі

• Вмикайте витяжку на мінімальній швидкості, коли починаєте готувати, і не вимикайте її протягом кількох хвилин після завершення готування.
- Збільшуйте швидкість лише у випадку утворення великої кількості диму та пари, а підвищену швидкість (швидкості) використовуйте лише у надзвичайних ситуаціях.
- При потребі замініть вугільний фільтр (фільтри), щоб підтримати ефективну нейтралізацію запахів.
- При потребі почистіть жировий фільтр (фільтри), щоб підтримати ефективну роботу жирового фільтра.
• Використовуйте повітропровід максимального діаметру із вказаних у цьому посібнику для забезпечення максимальної ефективності та зменшення рівня шуму.

ВСТАНОВЛЕННЯ

Після розпакування приладу перевірте його на предмет пошкоджень, що могли статися під час транспортування. У випадку проблем звертайтеся до продавця або найближчого сервісного центру. Щоб запобігти будь-яким пошкодженням, виймайте прилад з пінополістиролової упаковки лише під час встановлення.

ПІДГОТОВКА ДО ВСТАНОВЛЕННЯ

УВАГА!

цей прилад важкий; перенесення та встановлення витяжки повинне здійснюватися щонайменше двома особами.

Мінімальна відстань між опорною поверхнею для посуду на плиті та найнижчою частиною витяжки повинна становити не менше 50 см для електричних плит і 65 см для газових або комбінованих плит. Перш ніж встановлювати витяжку, необхідно також перевірити мінімальну відстань, зазначену в інструкції з експлуатації плити. Якщо в інструкції зі встановлення плити вказана більша відстань між плитою і витяжкою, необхідно забезпечити наявність цієї відстані.

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖ

Переконайтеся в тому, що напруга, вказана на табличці з технічними даними приладу, відповідає напрузі в електромережі. Цю інформацію можна знайти всередині витяжки, під фільтром, що уловлює жир. Заміна кабелю (тип H05 VV-F 3 x 0,75 мм²) має виконуватися лише кваліфікованим електриком.

Зверніться до авторизованого сервісного центру. Якщо витяжка оснащена електровилкою, підключіть її до розетки, що відповідає нормативам щодо сили струму. Розетка має бути розташована так, щоб після встановлення витяжки ви могли легко до неї дістатися. Якщо витяжка не оснащена електровилкою (передбачається підключення безпосередньо до мережі) або якщо розетка розташована в недоступному місці, встановіть двополюсний вимикач, що забезпечує повну ізоляцію від мережі електроживлення на випадок стану перенапруги III категорії, відповідно до правил монтажу.

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ

Перед експлуатацієюзніміть із аксесуарів картонні елементи захисту, захисну плівку та наліпки. Перевірте прилад на предмет пошкоджень, що могли статися під час транспортування.

Під час використання

Щоб уникнути пошкоджень, не ставте на прилад жодних важких предметів. Захищайте прилад від атмосферного впливу.

ЗАХИСТ ДОВКІЛЛЯ

Утилізація пакувального матеріалу

Пакувальні матеріали на 100% придатні для вторинної переробки і позначені символом вторинної переробки ⚠️. . Тому різні частини упаковки слід утилізувати відповідально і у повній відповідності з місцевими правилами утилізації відходів.

Утилізація виробу

- Цей прилад маркований відповідно до Європейської директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE).

- Дотримуючись правил утилізації приладу, ви допоможете запобігти нанесенню потенційної шкоди навколишньому середовищу і здоров'ю людей, що може статися у разі неналежного поводження з такими відходами.

- Символ на виробі або у супровідній документації вказує на те, що з ним не слід поводитися як із побутовими відходами, а слід здавати на утилізацію у відповідні пункти збору відходів для вторинної переробки електричного та електронного обладнання.

Утилізація побутових приладі

• Цей прилад виготовлено з матеріалів, які підлягають вторинній переробці або придатні для повторного використання. Утилізуйте його відповідно до місцевих правил утилізації відходів. Перед утилізацією відріжте кабель електроживлення.
• Щоб отримати додаткову інформацію про поводження з побутовими електричними приладами, їх утилізацію та вторинну переробку, зверніться до компетентних місцевих органів, служби утилізації побутових відходів або в магазин, де був придбаний прилад.

ПОСІБНИК З УСУНЕННЯ НЕСПРАВНОСТЕЙ

Прилад не працює:

• Перевірте, чи є напруга в електромережі і чи підключений прилад до електромережі
• Вимкніть прилад і знову увімкніть його, щоб перевірити, чи несправність залишилася.

Робота витяжки не ефективна:

• Перевірте швидкість всмоктування та, при потребі, змініть налаштування;
• Перевірте, чи чисті фільтри
• Перевірте, чи не перекриті вентиляційні отвори.

Освітлення не працює;

• Перевірте лампу освітлення і в разі потреби замініть її
• Перевірте, чи правильно встановлена лампа.

ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

Перш ніж звернутися у центр післяпродажного обслуговування:

1. Перевірте, чи можна вирішити проблему самостійно за допомогою порад, наведених у «Посібнику з усунення несправностей».
2. Вимкніть і знову увімкніть прилад, щоб перевірити, чи вдалося усунути проблему.

Якщо після вищевказаної перевірки несправність не усувається, зверніться до найближчого центру післяпродажного обслуговування.

Завжди вказуйте:

• Короткий опис несправності;
  • Точний тип і модель приладу
• Сервісний номер (номер після слова «Service» на паспортній табличці всередині приладу). Сервісний номер також вказаний у гарантійному талоні
• Вашу повну адресу
  • Номер вашего телефону.

SERVICE

Якщо потрібен ремонт, зверніться до авторизованого центру післяпродажного обслуговування (щоб гарантувати використання оригінальних запасних частин і правильне виконання ремонту).

ЧИЩЕННЯ

УВАГА!

• Ніколи не застосовуйте пристрої чищення парою.
• Відключіть прилад від електромережі.

ВАЖЛИВО! Не користуйтеся корозійними або абразивними засобами для чищення. Якщо будь-які з цих засобів випадково потраплять на прилад, негайно зітріть їх вологою ганчіркою.

- Протирайте зовнішні поверхні м'якою ганчіркою. Якщо поверхні дуже брудні, додайте у воду для чищення кілька крапель засобу для миття посуду. На завершення протріть сухою ганчіркою.

ВАЖЛИВО! Не користуйтеся абразивними губками або металевими шкребками чи мочалками. З часом вони можуть зіпсувати емальовані поверхні.

Використовуйте миючі засоби, спеціально призначені для миття приладу, і дотримуйтесь інструкцій виробника.

ВАЖЛИВО! Для видалення будь-яких осадів олії чи жиру мийте фільтри щонайменше раз на місяць.

УВАГА!

• користуйтеся захисними рукавичками;
• відключіть прилад від електромережі.

Жирові фільтри

Металеві жирові фільтри мають необмежений термін служби; їх необхідно мити раз на місяць вручну або в посудомийній машині в режимі низької температури та короткого циклу. Від миття в посудомийній машині жировий фільтр може потьмяніти, але це не впливає на його ефективність. Щоб вийняти фільтр, натисніть на його ручку.

Промийте фільтр і дайте йому висохнути; щоб знову вставити фільтр, виконуйте вказані дії в зворотному порядку.

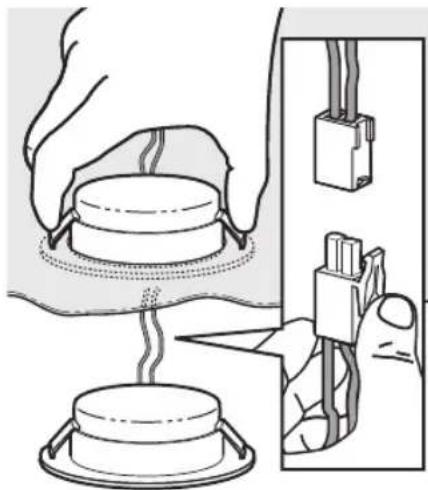

В системі підсвітки витяжки використовуються світлодіоди.

Світлодіоди забезпечують оптимальне освітлення, а термін їх експлуатації до десяти разів довший, ніж у традиційних ламп, при цьому вони споживають на 90% менше електроенергії.

Для їх заміни виконайте такі дії:

1. Вийміть жирові фільтри.
2. Замініть лампи всередині витяжки.
3. Натисніть на відпускні пружини, щоб вивільнити лампу.
4. Вийміть лампу з витяжки.
5. Від'єднайте електричну клему.

Вставте запасну лампу, виконавши вищевказані дії у зворотньому порядку.

N.B.: Щоб придбати запасні світлодіодні лампи, зверніться у службу технічної підтримки.

ФІЛЬТР З АКТИВОВАНИМ ВУГІЛЛЯМ (тільки для витяжок з режимом рециркуляції):

Вугільний фільтр слід мити один раз на місяць у посудомийній машині при найвищій температурі, використовуючи звичайний засіб для миття посуду. Мити фільтр рекомендується окремо від посуду.

Після чищення реактивуйте вугільний фільтр шляхом його просушування у духовій шафі при температурі 100°C протягом 10 хвилин.

Заміну вугільного фільтра слід виконувати раз на 3 роки.

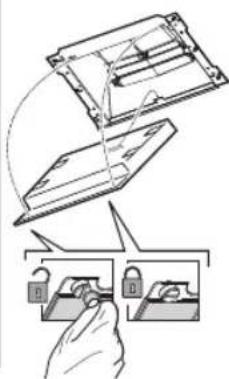

Встановлення вугільного фільтра:

1. Вийміть жировий фільтр.
2. Спочатку зачепіть вугільний фільтр із задньої сторони за металевий виступ на корпусі витяжки, а потім прикріпіть його з передньої сторони за допомогою двох ручок.
3. Вставте жировий фільтр на місце.

КОМПЛЕКТУЮЧІ МАТЕРІАЛИ

Вийміть усі деталі з пакетів. Перевірте наявність усіх деталей.

Витяжка у зібраному вигляді, з двигуном і встановленими лампами та жировими фільтрами.
• Інструкції з монтажу й експлуатації
• 1 з ' єднувальне кільце

• 1 електричний кабель

• 1 монтажний шаблон

• 6 дюбелів ∅ 8 мм

• 6 гвинтів ∅ 5 x 45

• 1 затискач кабелю

• 1 опорний кронштейн повітропроводу

• При експлуатації витяжки тільки в режимі рециркуляції: 1 дефлектор + 2 гвинти ∅ 2,9 x 6,5

ВСТАНОВЛЕННЯ – ПОПЕРЕДНІ ІНСТРУКЦІЇ ДО МОНТАЖУ

Витяжка призначена для встановлення "в режимі відведення" або в "режимі рециркуляції".

Примітка. Модель з електроклапаном може використовуватися лише у режимі відведення; в такому випадку випускна труба повинна під'єднуватися до периферійного пристрою витяжки.

Режим відведення

Кухонні випари всмоктуються та викидаються назовні через повітропровід (не входить в комплект поставки), що кріпиться до фланця вивідного отвору витяжки.

Слід забезпечити належне кріплення до фланця вивідного отвору витяжки, відповідно до типу придбаного повітропроводу.

ВАЖЛИВО! Якщо уже встановлено, зніміть вугільний фільтр(и).

Режим рециркуляції

Повітря фільтрується через вупільний фільтр(и) і знову подається в приміщення.

ВАЖЛИВО: перевірте, чи функціонує рециркуляція повітря.

Якщо витяжка не оснащена вугільним фільтром або фільтрами, замовте його/їх і встановіть, перш ніж експлуатувати витяжку.

Встановлюйте витяжку подалі від брудних зон, вікон, дверей та джерел тепла.

Витяжка постачається з усіма матеріалами, необхідними для встановлення на більшості стін/стель. Проте, щоб переконатися у відповідності дюбелів вашому типу стелі/стіни, слід звернутися до кваліфікованого фахівця.

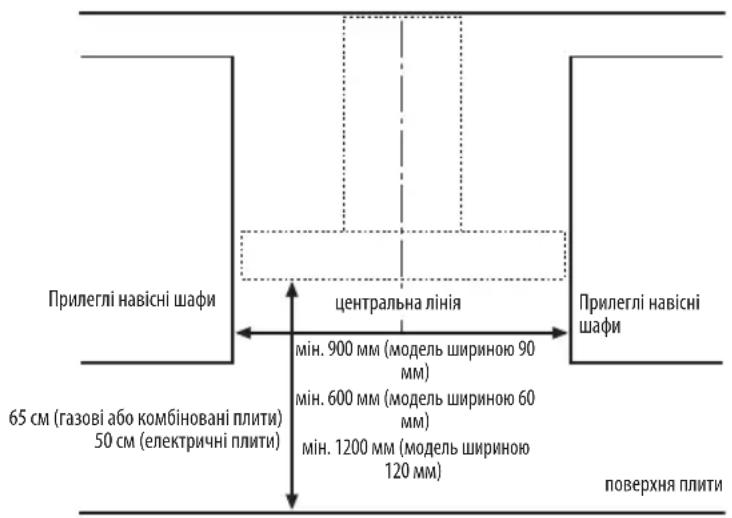

МОНТАЖНІ РОЗМІРИ

Прилеглі навісні шафи 65 см (газові або комбіновані плити) 50 см (електричні плити) центральна лінія мін. 900 мм (модель шириною 90 мм) мін. 600 мм (модель шириною 60 мм) мін. 1200 мм (модель шириною 120 мм) прилеглі навісні шафи поверхня плити

ВСТАНОВЛЕННЯ – ІНСТРУКЦІЇ З МОНТАЖУ

Нижчезазначеним вказівкам, які слід виконувати у порядку їх нумерації, відповідають рисунки з такими ж номерами, що наведені на останніх сторінках інструкції.

Примітка. Зміст деяких інструкцій може бути різним в залежності від ширини або висоти корпусу витяжки; в такому разі відмінність у виконанні встановлення вказується у тексті та на рисунках.

1. Проведіть на стіні лінію до самої стелі, яка відповідає центральній лінії витяжки.
2. Прикріпіть шаблон для свердління отворів до стіни (за допомогою липкої стрічки): вертикальна центральна лінія, надрукована на схемі свердління отворів, повинна співпадати з лінією, позначеною на стіні, а нижній край шаблону для свердління отворів повинен бути на рівні нижнього краю витяжки.

Просвердліть отвір.

1. Зніміть шаблон для свердління отворів і вставте дюбелі та гвинти, як показано на рисунку.
2. Трохи затягніть гвинти.
3. Прикладіть опорний кронштейн повітропроводу до стіни біля стелі. Просвердліть отвори у стіні і вставте дюбелі, як показано на рисунку. Закріпіть кронштейн.

4. Режим тільки відведення – випускний отвір позаду: Просвердліть на задній стінці отвір для випускного повітропроводу.

5. Режим тільки відведення – випускний отвір у стелі: Просвердліть у стелі отвір для випускного повітропроводу.

6. Підготуйте підключення до побутової електромережі.

7. При експлуатації витяжки тільки в режимі рециркуляції: Закріпіть дефлектор на опорному кронштейні повітропроводу.

8. Вийміть жировий фільтр(и).

9. Зніміть липку стрічку, якою кріпиться коробка блоку електронного керування до корпусу двигуна.

Примітка. Рисунок служить лише для орієнтування; коробка може бути тимчасово закріплена на будь-якій іншій стороні двигуна.

1. Начепіть витяжку на стіну.
2. Відрегулюйте положення витяжки по горизонталі.
3. Відрегулюйте відстань між витяжкою та стіною.
4. Позначте отвір(и) для остаточного кріплення витяжки, як показано на рисунку.
5. Зніміть витяжку зі стіни.
6. Просвердліть отвори у стіні і вставте дюбелі, як показано на рисунку.
7. Начепіть витяжку на стіну.
8. Закріпіть витяжку на стіні за допомогою гвинтів, як показано на рисунку.
9. Прикріпіть з'єднувальне кільце до випускного отвору.
10. Дотягніть уже часткового затягнуті гвинти, за допомогою яких коробка кріпить до корпусу двигуна.

Примітка. Існує два типи коробок, з переднім або заднім кріпленням. Дотримуйтеся інструкцій, наведених на рисунках (21a і 21b) для вашої моделі.

1. Вставте кабель живлення у спеціальне гніздо.

2. Закріпіть кабель живлення затискачем.

ВАЖЛИВО! Ця операція є обов'язковою. Закріплення затискачем дозволить уникнути випадкового відключення кабелю живлення.

Виконайте підключення до побутової електромережі.

1. Під'єднайте випускний повітропровід до з'єднувального кільця; повітропровід повинен бути виведений назовні (при експлуатації в режимі відведення) або в сторону дефлектора (при експлуатації в режимі рециркуляції).
2. Вставте повітропроводи над витяжкою, повністю закривши блок витяжки.
3. Зніміть верхню секцію і закріпіть повітропровід гвинтами, як показано на рисунку.
4. Вставте вугільний фільтр (при експлуатації лише в режимі рециркуляції) і поставте на місце жировий фільтр(и).

Перевірте роботу витяжки, використовуючи для довідки розділ, що містить опис витяжки та інструкції щодо користування нею.

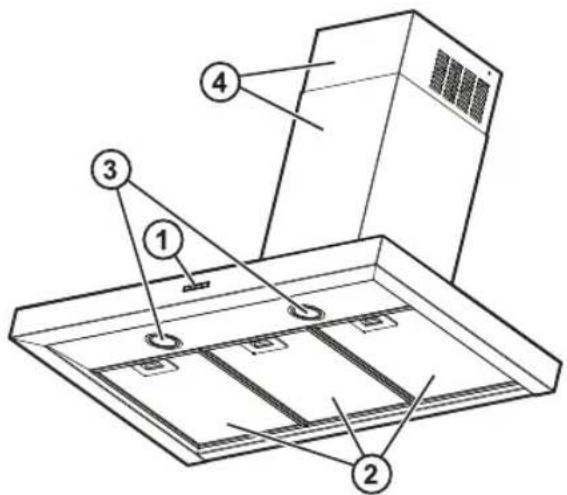

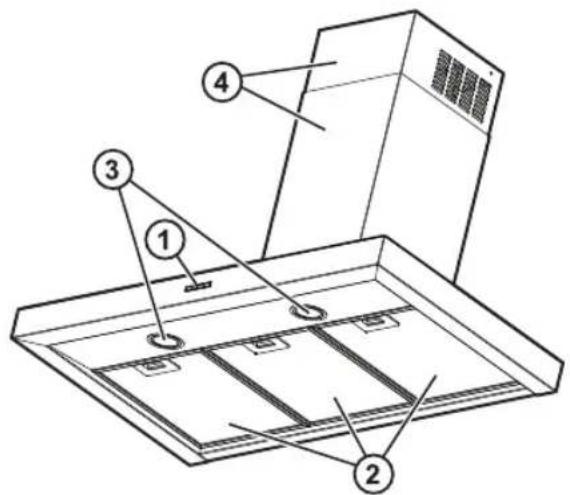

ОПИС ТА ЕКСПЛУАТАЦІЯ ВИТЯЖКИ

1. Панель керування.
2. Жирові фільтри.
3. Лампи.
4. Телескопічний кожух повітропроводу.

1. Кнопка ВИМК. / Кнопка зменшення швидкості (потужності тяги)
2. Кнопка УВІМК. / Кнопка збільшення швидкості (потужності тяги)
3. Кнопка УВІМК./ВІМК. таймера: затримує вимкнення вибраної швидкості обертів (потужності тяги) на 5 хвилин.

a b c d e 1 1 1 1 1 5

Примітка. Кнопка виконує також функцію "Скидання сигналізації насичення фільтрів".

1. Кнопка УВІМК./ВИМК. освітлення.
2. Дисплей, що показує:

а. Швидкість (потужність тяги) витяжки: індикатор обертається залежно від вибраної швидкості (потужності тяги) витяжки.
Запобіжна функція: індикатор блимає.
b. Забруднення жирового фільтра: вмикається у разі необхідності обслуговування фільтра.
с. Таймер
d. Забруднення вугільного фільтра: вмикається у разі необхідності обслуговування фільтра.

Примітка. Як правило, ця функція відключена; її слід активувати тільки в тому випадку, якщо витяжка використовується в режимі рециркуляції (зі встановленим вугільним фільтром).

Для цього виконайте такі дії:

• вимкніть витяжку;
• одночасно натисніть і тримайте кнопки 1 і 3, поки індикатор не припинить блимати (індикатор вимкнений) і не почне горіти постійно (індикатор увімкнений).
• відпустіть кнопки.

Щоб відключити цю функцію, повторіть цю процедуру: індикатор перестане горіти постійно (індикатор увімкнений), а натомість почне блимати (індикатор вимкнено).

e. Освітлення

Запобіжна функція

Витяжка обладнана датчиком, який у випадку різкого підвищення температури вмикає витяжку, поки температура значно не знизиться.

Вимкнення сигналізації забруднення фільтра

Після завершення обслуговування фільтра натисніть і тримайте кнопку 3, поки індикатор не згасне.

АКТИВТЕНДІРІЛГЕН КОМІРТЕКТІ СУЗГІ (сузгісі бар

сорғылар ғана):

1. Баскару панелі.
2. Май сүзгілері.
3. Шамдар.
4. Телескоптык муржа.
