BRUKSANVISNING AKR 756 IX WHIRLPOOL

N Bruks- og vedlikeholdsanvisning

Kassering av produkten

Disse instruksjonene vil også være tilgjengelig på nettstedet: www.whirlpool.eu.

Denne bruksanvisningen og selve apparatet er utstyrt med viktige meldinger om sikkerhet. Disse må alltid leses og følges.

Dette er faresymbolet, som gjelder sikkerheten og som advarer om mulig risiko for brukeren og andre.

Alle sikkerhetsmeldingene er merket med faresymbolet og følgende ord:

FARE:

Viser en farlig situasjon, som dersom den ikke unngås, forårsaker alvorlige skader.

ADVARSEL:

Viser en farlig situasjon, som dersom den ikke unngås, kan forårsake alvorlige skader.

Alle sikkerhetsmeldingene beskriver den potensielle faren/risikoen som er tilstede og viser hvordan man kan redusere risikoen for personskader, materielle skader og elektrisk støt som følge av feil bruk av apparatet. Følg disse instruksene:

- Installasjon eller vedlikehold skal utføres av en spesialisert tekniker etter produsentens anvisninger og i henhold til gjeldende lokale sikkerhetsforskrifter. Forsøk aldri å reparere eller skifte ut deler av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen.

- Apparatet må alltid være frakoblet strømnettet før installasjon.

- Jording av apparatet er påbudt. (Ikke mulig for ventilatorer i klasse II som identifiseres med symbolet □ på dataplaten).

- Etter installasjonen skal de elektriske komponentene ikke lenger være tilgjengelige for brukeren.

- Dette apparatet kan brukes av barn som er 8 år eller eldre og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de får hjelp eller anvisninger om sikker bruk av apparatet og forstår farene som er involvert. Barn må ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn av voksne.

- Ingen del av apparatet må repareres eller skiftes ut dersom det ikke er spesielt nevnt i bruksanvisningen. Defekte deler må erstattes med originale reservedeler. Alle andre vedlikeholdsinngrep må utføres av en spesialisert elektriker.

- Når du borer gjennom veggen eller taket, må du passe på at du ikke skader elektriske koblinger og/eller rør.

- Ventilasjonsavtrekket må alltid føres ut i friluft.

- Luften som suges opp gjennom avtrekket må ikke føres ut gjennom det samme røret som utslippsrøret til gassapparater eller andre forbrenningsapparater, men må ha et eget avtrekk. Overhold alle nasjonale bestemmelser for utslipp av røyk og damp.

- Dersom ventilatoren benyttes sammen med andre apparater som ikke går på strøm, må ikke undertrykket i rommet overstige 4 Pa (4 x 10-5 bar). Derfor er det viktig å sørge for at rommet er tilstrekkelig ventilert.

- Produsenten fraskriver seg ethvert ansvar for ikke-egnet bruk eller feilaktig innstilling av kontrollene.

- Jevnlig vedlikehold og rengjøring er viktig for at apparatet alltid skal fungere perfekt. Tørk av ventilatoren jevnlig og hold den ren for fett. Filteret må rengjøres regelmessig og skiftes ved behov.

- Du må aldri flambere mat under apparatet. Åpen flamme kan føre til brann.

- Du må aldri la stekepanner stå uten tilsyn när du steker, fordi stekeoljen kan ta fyr.

- Hvis du ikke følger anvisningene for rengjøring av ventilatoren og utskifting av filtrene, kan det medføre brannfare.

- Avtrekkshetten må aldri åpnes när fettfiltrene ikke er montert og den må holdes under tilsyn hele tiden.

- Gassapparater må kun brukes under avtrekkshetten när det er gryter på dem.

- Når du bruker mer enn tre gasskokesoner, må ventilatoren stå på effektnivå 2 eller høyere. Dette vil eliminere varmeoppsamling i apparatet.

- Før du berører lyspærene, pass på at de er avkjølt.

- Ventilatoren må ikke brukes eller etterlates uten riktig monterte lyspærer, siden det er fare for elektrisk støt.

- Bruk arbeidshansker ved alle installasjons- og vedlikeholdsinngrep på ventilatoren.

- Apparatet kan ikke brukes utendørs.

- Når platetoppen brukes, kan tilgjengelige deler av ventilatoren bli varme.

TA VARE PÅ DETTE HEFTET FOR FREMTIDIG REFERANSE.

Samsvarserklæring C€

• Dette apparatet er konstruert, produsert og markedsført i samsvar med:
• kravene til sikkerhet i "Lavspenningsdirektivet" 2006/95/EC (som erstatter 73/23/EEC og påfølgende endringer)
• kravene til miljøvennlig utforming i EU-forordningene nr. 65/2014 og nr. 66/2014 i henhold til den europeiske standarden EN 61591
• beskyttelseskravene i "EMC"-direktivet 2004/108/EC.

Apparatets elektriske sikkerhet er kun garantert när det er koblet til et godkjent og jordet elektrisk anlegg.

Energisparingstip

• Slå PÅ ventilatoren på laveste hastighet når du begynner tilberedningen og hold den i gang et par minutter etter at tilberedningen er avsluttet.
• ∅k hastigheten kun dersom det er mye røyk og damp og bruk boost-hastighet(er) kun i ekstreme tilfeller.
• Skift ut kullfilteret(ene) ved behov for å opprettholde optimal luktreduksjon.
• Rengjør kullfilteret(ene) ved behov for å opprettholde optimal fettfilterfunksjon.
• Bruk avtrekksrør med maksimale diameteren som er angitt i denne håndboken for optimal effekt og minimalt med støy.

INSTALLASJON

Når du har pakket ut apparatet, forsikre deg om at det ikke har transportskader. Hvis det oppstår problemer, kontakt forhandleren eller nærmeste serviceavdeling. For å unngå skader må apparatet kun fjernes fra emballasjen i polystyrenskum rett før installasjon.

INSTALLASJONSFORBEREDELSER

ADVARSEL:

Dette produktet er tungt. Løfting og installasjon av ventilatoren må utføres av to eller flere personer.

Minimumsavstanden mellom platene på platetoppen og underkanten på ventilatoren skal ikke være mindre enn 50 cm for elektriske platetopper og 65 cm for gassplatetopper eller kombinasjonsplatetopper. Før installasjon må du også kontrollere minimumsavstandene som er oppgitt i platetoppens bruksanvisning. Hvis installasjonveiledningen for platetoppen spesifiserer en større avstand mellom platetopp og ventilator, må denne avstanden holdes.

ELEKTRISK TILKOBLIN

Forsikre deg om at spenningen som er oppgitt på typeskiltet svarer til spenningen på strømnettet.

Denne informasjonen kan finnes inne i ventilatoren, under fettfilteret.

Strømledningen (type H05 VV-F 3 x 0,75 mm ^2 ) må kun skiftes ut av en kvalifisert elektriker. Kontakt serviceavdelingen.

Dersom ventilatoren er utstyrt med et støpsel, settes støpslet i en stikkontakt som er i samsvar med gjeldende forskrifter og plassert slik at den er tilgjengelig etter installasjonen. Dersom ventilatoren er uten støpsel (direkte tilkobling til strømnettet), eller dersom støpslet ikke er plassert på et tilgjengelig sted, må det installeres en standard topols bryter som tillater fullstendig frakobling fra strømnettet ved overspenning i kategori III, i samsvar med installasjonsforskriftene.

GENERELLE ANBEFALINGER

Før bruk

For å unngå skader må du ikke plassere tunge ting på apparatet. Ikke utsett apparatet for vær og vind.

MILJ∅INFORMASJON

Kassering av emballasjen

Emballasjematerialet er 100 % resirkulerbart og er merket med resirkuleringssymbolet ⚠. De ulike delene av emballasjen må derfor kasseres på en ansvarlig måte og i full overensstemmelse med gjeldende bestemmelser for avfallsbehandling.

- Ved å sørge for riktig kassering av dette produktet, bidrar du til å forhindre de mulige negative miljø- og helsekonsekvensene feil avfallshåndtering av dette produktet kan forårsake.

- Symbolet på produktet eller på medfølgende dokumentasjon, viser at det ikke må behandles som vanlig husholdningsavfall, men må leveres til et gjenvinningsmottak for elektrisk og elektronisk utstyr.

Kassering av husholdningsapparate

• Dette apparatet er fremstilt av materialer som kan resirkuleres eller gjenbrukes. Det må kasseres i samsvar med lokale miljø- og avfallsforskrifter. Før apparatet kasseres, kutt strømledningen.
• For mer informasjon om behandling, gjenvinning og resirkulering av elektriske husholdningsapparater, kan du kontakte kommunen, det lokale renholdsverket eller butikken der du kjøpte apparatet.

FEILS∅KINGSLISTE

• Kontroller at det ikke er strømbrudd og at apparatet er koblet til strømnettet
• Slå apparatet av og på for å se om feilen retter seg.
• Ventilatoren suger ikke tilstrekkelig:
• Kontroller sugeeffekten og juster om nødvendig.
• Kontroller at filtrene er rene
• Kontroller at ventilasjonsavtrekket ikke er blokkert.

Lyset virker ikke.

1. Kontroller om du kan løse problemet på egen hånd ved hjelp av rådene is "Feilsøkingslisten".
2. Slå apparatet av og på igjen for å se om feilen vedvarer.

Hvis feilen vedvarer etter at du har utført kontrollene ovenfor, kontakt nærmeste serviceavdeling.

Oppgi alltid:

- Servicenummeret (tallet som står etter ordet "Service" på typeplaten) som er plassert inne i apparatet. Servicenummeret er også oppgitt på garantiheftet

- Din fulle adresse

• Ditt telefonnummer.

SERVICE

0000 000 00000

Hvis det blir nødvendig ned reparasjoner, kontakt en autorisert serviceavdeling (for å garantere at det benyttes originale reservedeler og at reparasjonene blir utført på riktig måte).

RENGJ∅RING

ADVARSEL:

• Ikke bruk damprengjøringsapparater.
• Koble apparatet fra strømnettet.

VIKTIG: ikke bruk etsende eller slipende midler. Dersom et slikt produkt ved et uhell skulle komme i kontakt med apparatet, må man umiddelbart tørke det av med en fuktig klut.

- Rengjør overflatene med en fuktig klut. Hvis apparatet er svært tilsmusset, tilsettes noen dråper oppvaskmiddel. Tørk med en tørr klut.

VIKTIG: Ikke bruk gryteskrubber, metallskraper eller skuremidler. Over tid kan disse ødelegge den emaljerte overflaten.

- Bruk rengjøringsmidler som er spesielt beregnet for rengjøring av apparatet og følg produsentens anvisninger.

VIKTIG: Rengjør filtrene minst én gang per måned for å fjerne alle rester av olje og fett.

ADVARSEL:

Fettfilteret i metall har ubegrenset levetid og må vaskes én gang hver måned for hånd eller i en oppvaskmaskin ved lav temperatur og i en kort syklus. Ved vask i oppvaskmaskin kan det hende fettfilteret blir matt, men det vil fungere akkurat like bra for det.

Trekk ut håndtaket for å fjerne filteret.

Etter å ha vasket det og latt det tørke, monterer du det ved å gå frem i omvendt rekkefølge.

UTSKIFTING AV LYSPÄRER

Ventilatorens belysningssystem er basert på LED-teknologi.

LED-ene gir optimal belysning, varer inntil ti ganger lengre enn tradisjonelle lyspærer og forbruker 90 % mindre energi.

For å skifte dem ut, følg trinnene nedenfor:

1. Fjern fettfiltrene.
2. Få tilgang til lyspærene via innsiden av ventilatoren.
3. Trykk på utløsertappene for å løsne lyspæren.
4. Ta lyspæren ut av ventilatoren.
5. Løsne koplingsklemmen.

Sett i den nye lyspæren ved å utføre trinnene over i motsatt rekkefølge.

Merk! For kjøp av nye lyspærer, ta kontakt med teknisk støtteservice.

AKTIVT KULLFILTER (kun filterversjoner):

Vask kullfilteret én gang pr. måned i oppvaskmaskin på høyeste temperatur og med et normalt oppvaskmiddel for oppvaskmaskiner. Det anbefales å vaske filteret separat.

Etter vask må kullfilteret tørkes i stekeovnen på 100 °C i 10 minutter.

Montering av kullfilteret:

1. Fjern fettfilteret.
2. Hekt først kullfilteret først fast til metalltungen bak på ventilatoren og fest det deretter foran med de to knottene.
3. Monter fettfilteret igjen

Ta alle komponentene ut av pakningene. Kontroller at alle komponentene er tilstede.

• Ventilator med motor, lyspærer og fettfiltre installert.
• Bruks- og monteringsanvisning
  • 1 koblingsring
  • 1 elektrisk ledning
  • 1 hullskjema for montering
• 6 murplugger ∅ 8mm
• 6 skruer på ∅ 5 x 45
  • 1 ledningsklemme
  • 3 skruer på ∅ 3,5 x 9,5
• 1 støttebrakett til avtrekkskanalen
  • 2 skruer på ∅ 2,9 x 6,5
  • 2 skiver
• Kun for filterversjonen : 1 luftskjerm + 2 skruer på ∅ 2,9 x 6,5

INSTALLASJON - MONTERINGSFORUTSETNINGER

Ventilatoren er beregnet for bruk som "Sugeversjon" eller "Filterversjon".

Merk: Modellen med elektroventil kan kun brukes i "Sugeversjon" og avtrekksrøret må kobles til en utvendig vifte.

Sugeversjon

Dampen blir suget opp og ført ut i friluft ved hjelp av et avtrekksrør (ikke vedlagt) som festes til koblingen på ventilatorens avtrekksrør.

Sørg for at avtrekksrøret er skikkelig festet til koblingen, avhengig av hva slags avtrekksrør som anskaffes.

VIKTIG: Hvis kullfilteret/filtrene allerede er montert, må de fjernes.

Filterversjon

Luften filtreres gjennom ett eller flere kullfiltre og føres ut i rommet igjen.

VIKTIG: Kontroller at luften kan sirkulere fritt.

Dersom ventilatoren ikke er utstyrt med kullfilter/filtre, må dette/disse anskaffes og monteres før bruk.

Installasjon av ventilatoren bør utføres i rene omgivelser, langt fra vinduer, dører og varmekilder.

Vedlagt ventilatoren finner du alt materiale som er nødvendig for installasjon på de fleste vegger/tak. Du bør likevel kontakte en kvalifisert tekniker og forsikre deg om at pluggene egner seg til montering i taket i ditt hjem.

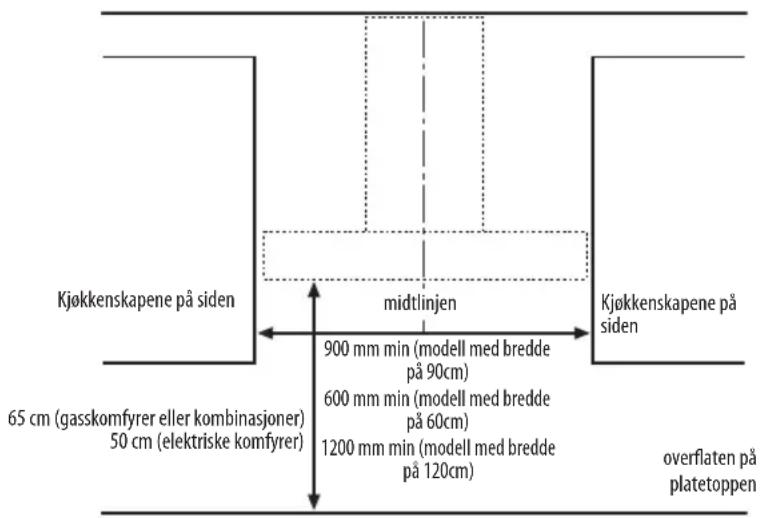

INSTALLASJONSMÅL

Kjøkkenskapene på siden 65 cm (gasskomfyrer eller kombinasjoner) 50 cm (elektriske komfyrer) 900 mm min (modell med bredde på 90cm) 600 mm min (modell med bredde på 60cm) 1200 mm min (modell med bredde på 120cm) midtlinjen Kjøkkenskapene på siden overflaten på platetoppen

INSTALLASJON - MONTERINGSANVISNINGER

Instruksene nedenfor med løpende nummerering, viser til tegningene som du finner på de siste sidene i denne anvisningen og med den samme nummereringen.

Merk: Noen instrukser er forskjellige alt etter produktets bredde eller høyden på ventilatorkassen. I dette tilfellet er forskjellene i installasjonen angitt både i teksten og på tegningene.

1. Trekk en loddrett midtlinje på veggen helt opp til taket.
2. Hold hullskjemaet mot veggen (fest det med teip): Den loddrette midtlinjen på hullskjemaet skal følge midtlinjen du tegnet på veggen. Videre skal underkanten av hullskjemaet svare til underkanten av ventilatoren.

Lag et hull.

1. Fjern hullskjemaet, sett i murpluggene og skruene som vist.

2. Stram litt

3. Fest støttebraketten for avtrekkskanalen til veggen helt opp mot taket. Lag hull og sett i murplugger som vist. Fest støttebraketten.

4. Kun for sugeversjonen - avtrekk bak: Lag et hull i veggen bak der avtrekksrøret skal føres ut.

5. Kun for sugeversjonen - avtrekk i taket: Lag et hull i taket der avtrekksrøret skal føres ut.

6. Klargjør tilkoblingen til strømnettet.

7. Kun for filterversjonen: Fest luftskjermen til støttebraketten for avtrekkskanalen.

8. Fjern fettfilteret/filtrene.

9. Fjern bändet som fester den elektroniske kontrollboksen til motorkassen.

Merk: Tegningen er kun veiledende, boksen kan også festes midlertidig på de andre sidene av motorkassen.

1. Fest ventilatoren til veggen.
2. Pass på at ventilatoren står helt vannrett.
3. Reguler avstanden mellom ventilatoren og veggen.
4. Avmerk hull/ene til festing av ventilatoren som vist.
5. Fjern ventilatoren fra veggen.
6. Lag hull og sett i murplugger som vist.
7. Fest ventilatoren til veggen igjen.
8. Fest ventilatoren definitivt til veggen med skruer som vist.
9. Fest koblingsringen til avtrekkshullet.
10. Fest boksen med skruene som allerede er delvis tilstrammet på motorkassen.

Merk: Det er to typer bokser, med festing foran eller bak. Følg instruksene i tegningene (21a og 21b) i henhold til modellen din.

VIKTIG: Det er påbudt å utføre denne operasjonen. På denne måten hindres utilsiktet frakobling av strømledningen.

Tilkobling til strømnettet.

1. Fest et rør for utblåsning av matos/damp til koblingsringen. Røret skal føre ut i friluft (sugeversjon) eller mot luftskjermen (filterversjon).
2. Plasser avtrekkskanalen over ventilatoren slik at den dekker vifteenheten.
3. Fjern den øvre delen og fest avtrekkskanalen med skruer som vist.
4. Sett inn kullfilteret (kun for filterversjonen) og sett fettfilteret/filtrene på plass igjen.

Kontroller at ventilatoren fungerer som den skal. Se avsnittet Beskrivelse og bruk av ventilatoren.

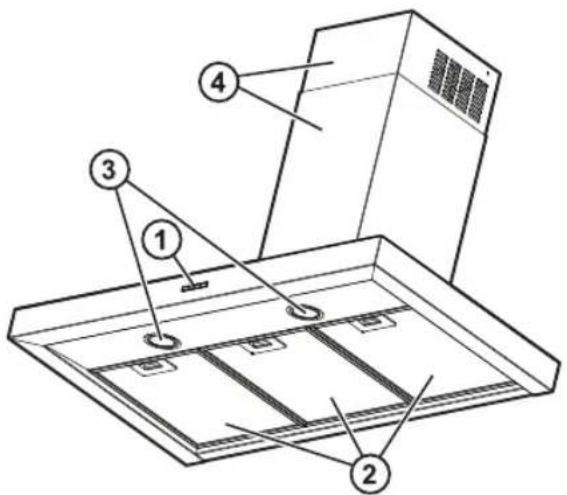

BESKRIVELSE OG BRUK AV VENTILATOREN

1. Betjeningspanel.
2. Fettfiltre.
3. Lyspærer.
4. Teleskopisk avtrekkskanal.

1. AV / Knapp for redusert sugehastighet (sugeeffekt)

2. PÅ / Knapp for økt sugehastighet (sugeeffekt)

3. TIMER PÅ/AV-knapp: utsetter deaktivering av valgt sugehastighet (strøm) med 5 minutter.

Merk: Knappen har også funksjonen "Tilbakestill signalet for filtermetning"

b. Mettet fettfilter: tennes når det er nødvendig med vedlikehold av filteret.

c. Timer

Merk: Denne funksjonen er vanligvis deaktivert, og skal bare aktiveres hvis ventilatoren brukes som filterversjon (med påmontert kullfilter).

Gjør som følger:

- slå av ventilatoren - hold samtidig inne knappene 1 og 3 helt til indikatoren går over fra blinking (indikatoren er deaktivert) til fast lys (indikatoren er aktivert).

- slipp knappene.

For å deaktivere funksjonen, gjenta fremgangsmåten: indikatoren vil gå fra fast lys (indikatoren er aktivert) til blinking (indikatoren er deaktivert).

e. Belysning

Sikkerhetsfunksjon

Tilbakestilling av signalet for filtermetning

Etter å ha utført vedlikehold av filteret, hold knapp 3 trykket inn helt til indikatoren slår seg av.

a b c d e 1 1 1 1 5
