ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS 60 WET Flex

Χρησιμοποιούμενα σύμβολα ..... 146

Σύμβολα στο μηχάνημα ..... 146

Για την ασφάλειά σας 146

Θόρυβος και κραδασμός ..... 149

Με μια ματιά .... 151

Τεχνικά χαρακτηριστικά ..... 152

Οδηγίες χρήσης 153

Συντήρηση και φροντίδα 158

Υποδείξεις απόσυρσης ..... 159

Δήλωση πιστότητας C.Ε. . . . . . . . . 159

Αποκλεισμός ευθύνης 159

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!

Φοράτε προστατευτικά ματογυάλια και ωτασπίδες!

Υπόδειξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα 159)!

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

• τις παρούσες οδηγίες χειρισμού,
• τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),
• τους για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.

Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνικής και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφά- λειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές.

Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

• για την αρμόζουσα χρήση,
• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.
  Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Αρμόζουσα χρήση

Ο μαρμαροκόφτης CS 60 WET προορίζεται
– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για εργασίες κοπής και για τη διάνοιξη αρμών με παροχή νερού σε συνθετική και φυσική πέτρα, μπετόν, τοιχοποιία,
– για τη χρήση με διαμαντόδισκους κοπής, οι οποίοι προσφέρονται από την FLEX για το μηχάνημα αυτό και είναι εγκεκριμένοι για αριθμό στροφών τουλάχιστον 6200 σ.α.λ.

Η χρήση δισκοειδών πριονόλαμων δεν επιτρέπεται.

Υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Χρησιμοποιείτε πάντοτε τον προφυ- λακτήρα που παραδίδεται μαζί με το ηλεκτρικό εργαλείο. Ο προφυλακτήρας πρέπει να τοποθετηθεί με ασφάλεια στο ηλεκτρικό μηχάνημα και να ρυθμιστεί έτσι, ώστε να επιτυγχάνεται η μέγιστη δυνατή ασφάλεια, δηλ. το μικρότερο δυνατό τμήμα του εργαλείου εφαρμογής να δείχνει ανοιχτό προς τον χειριστή. Κρατηθείτε εσείς και τα παρευρισκόμενα πρόσωπα έξω από το επίπεδο του περιστρεφόμενου εργαλείου εφαρμογής. Ο προφυλακτήρας πρέπει να προστατεύει τον χειριστή από θραύσματα και τυχαία επαφή με το εργαλείο εφαρμογής.
Χρησιμοποιείτε μόνο διαμαντόδισκους κοπής, οι οποίοι έχουν προβλεφθεί και συνιστώνται από τον κατασκευαστή ειδικά γι' αυτό το ηλεκτρικό εργαλείο. Μόνον επειδή μπορείτε να στερεώσετε τα εξαρτήματα στο ηλεκτρικό μηχάνημά σας, αυτό δεν μπορεί να εγγυηθεί την ασφαλή χρήση.
Ο επιτρεπτός αριθμός στροφών του δίσκου κοπής πρέπει να είναι τουλάχιστον στο ύψος του μέγιστου αριθμού στροφών που δίνεται για το ηλεκτρικό εργαλείο. Εξαρτήματα, τα οποία περιστρέφονται ταχύτερα απ' ότι επιτρέπεται, μπορεί να σπάσουν και να εκσφενδονιστούν προς όλες τις κατευθύνσεις.
Οι δίσκοι κοπής επιτρέπεται να χρησιμοποιηθούν μόνο για τις συνιστώμενες δυνατότητες εφαρμογής. Για παράδειγμα: Μην λειαίνετε ποτέ με την πλαϊνή επιφάνεια ενός διαμαντόδισκου κοπής. Οι διαμαντόδισκοι κοπής προορίζονται για την περιφερειακή λείανση. Η πλευρική άσκηση δύναμης στα εργαλεία αυτά μπορεί να προκαλέσει τη θραύση τους.

Χρησιμοποιείτε πάντοτε άθικτες φλάντζες τάνυσης στο σωστό μέγεθος και σχήμα για το εργαλείο εφαρμογής που επιλέξατε. Οι κατάλληλες φλάντζες προστατεύουν τα εργαλεία εφαρμογής και μειώνουν έτσι τον κινδυνο θραύσης.
■ Μη χρησίμοποιείτε φθαρμένους δίσκους κοπής μεγαλυτέρων ηλεκτρικών εργαλείων. Τα εργαλεία εφαρμογής για μεγαλύτερα ηλεκτρικά μηχανήματα δεν έχουν κατασκευαστεί για τους μεγαλύτερους αριθμούς στροφών των μικρότερων ηλεκτρικών μηχανημάτων και μπορούν να σπάσουν.
■ Ή εξωτερική διάμετρος και το πάχος του εργαλείου εφαρμογής πρέπει να ανταποκρίνονται στα στοιχεία με τις διαστάσεις του ηλεκτρικού μηχανήματός σας Εργαλεία εφαρμογής με λανθασμένες διαστάσεις δεν τυγχάνουν επαρκούς προστασίας ούτε μπορούν να ελεγχθούν.
■ Οι οπές των δίσκων κοπής και της φλάντζας τάνυσης πρέπει να χωράνε ακριβώς στην άτρακτο λείανσης του ηλεκτρικού εργαλείου σας. Τα εργαλεία εφαρμογής, τα οποία δεν ταιριάζουν ακριβώς στην άτρακτο λείανσης του ηλεκτρικού μηχανήματος, προξενούν πολύ ισχυρούς κραδασμούς και μπορούν να οδηγήσουν στην απώλεια του ελέγχου.
■ Μη χρησιμοποιήσετε κατεστραμμένα εργαλεία εφαρμογής. Πριν από κάθε χρήση ελέγχετε τα εργαλεία εφαρμογής για γρέζια και ρωγμές. Αν το ηλεκτρικό μηχάνημα ή το εργαλείο εφαρμογής πέσουν κάτω, ελέγξτε τα για ζημιες ή χρησιμοποιήστε ένα άθικτο εργαλείο εφαρμογής. Αφού ελέγχθηκε και τοποθετήθηκε το εργαλείο εφαρμογής, απομακρυνθείτε εσείς και άλλα παρευρισκόμενα πρόσωπα από το επίπεδο του περιστρεφόμενου εργαλείου εφαρμογής και εκτελέστε μια δοκιμαστική λειτουργία του μηχανήματος διάρκειας ενός λεππού με το μέγιστο αριθμό στροφών. Τα κατεστραμμένα εργαλεία εφαρμογής σπάζουν στις περισσότερες περιπτώσεις εντός αυτού του χρόνου δοκιμής.

■ Φοράτε προσωπικό προστατευτικό εξοπλισμό. Χρησιμοποιείτε ανάλογα με την εφαρμογή πλήρη προστασία προσώπου, προστασία ματιών ή προστατευτικά ματογυάλια. Όταν χρειάζεται, φοράτε μάσκα προστασίας από σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, η οποία κρατά μακριά σας τα μικρά σωματίδια λειαντικού και υλικών. Τα μάτια θα πρέπει να προστατεύονται από ξένα σώματα που εκσφενδονίζονται προς όλες τις κατευθύνσεις και προκύπτουν σε διάφορες εφαρμογές. Η προστασία από σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν την σκόνη που σχηματίζεται κατά την εφαρμογή. Αν είστε εκτεθειμένοι για μεγάλο διάστημα σε δυνατό θόρυβο, μπορείτε να απωλέσετε την ακοή σας.
■ Προσέχετε να βρίσκονται τα άλλα πρόσωπα σε απόσταση ασφαλείας από την περιοχή εργασίας σας. Ο καθένας, που εισέρχεται στην περιοχή εργασίας, πρέπει να φοράει προσωπικό προστατευτικό εξοπλισμό. Θραύσματα του κατεργαζόμενου τεμαχίου ή σπασμένα εργαλεία εφαρμογής μπορούν να εκσφενδονιστούν και να προξενήσουν τραύματα επίσης και εκτός της άμεσης περιοχής εργασίας.
■ Κρατάτε το μηχάνημα μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφο- δοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.
■ Κρατάτε το τροφοδοτικό καλώδιο μακριά από περιστρεφόμενα εργαλεία εφαρμογής. Αν τυχόν χάσετε τον έλεγχο του μηχανήματος, μπορεί να κοπεί ή να τραυματιστεί το τροφοδοτικό καλώδιο και το χέρι σας ή ο βραχίονάς σας να βρεθεί στο επίπεδο του περιστρεφόμενου εργαλείου εφαρμογής.

■ Μην αποθέτετε το ηλεκτρικό μηχάνημα, προτού ακινητοποιηθεί τελείως το εργαλείο εφαρμογής. Το περιστρεφόμενο εργαλείο εφαρμογής μπορεί να έρθει σε επαφή με την επιφάνεια απόθεσης, πράγμα το οποίο μπορεί να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού μηχανήματος.
■ Μην αφήνετε ποτέ ηλεκτρικό μηχάνημα να λειτουργεί, ενώ το μεταφέρετε. Η ενδυμασία σας μπορεί από την τυχαία επαφή με το περιστρεφόμενο εργαλείο εφαρμογής να πιαστεί σ' αυτό και το εργαλείο εφαρμογής να καρφωθεί στο σώμα σας και να σας τραυματίσει.
■ Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού μηχανήματος. Η φτερωτή του κινητήρα απορροφά σκόνη μέσα στο περίβλημα και η ισχυρή συσσώρευση μεταλλικής σκόνης μπορεί να προξενήσει ηλεκτρικούς κινδύνους.
■ Μη χρησιμοποιείτε ποτέ το ηλεκτρικό μηχάνημα κοντά σε εύκαιστα υλικά. Σπινθήρες μπορούν να προξενήσουν την ανάφλεξη αυτών των υλικών.

Αντεπιστροφή («κλώτσημα») και αντίστοιχες υποδείξεις ασφαλείας Αντεπιστροφή («κλώτσημα») είναι η ξαφνική αντίδραση, σε περίπτωση που το περιστρεφόμενο εργαλείο εφαρμογής έχει γαντζωθεί ή μπλοκάρει, όπως δίσκος λείανσης, υποδοχή δίσκου λείανσης, συρματόβουρτσα κτλ. Το γάντζωμα ή μπλοκάρισμα οδηγεί σε ακαριαίο σταμάτημα του περιστρεφόμενου εργαλείου εφαρμογής. Έτσι επιταχύνεται το μη ελεγχόμενο ηλεκτρικό μηχάνημα αντίθετα προς την κατεύθυνση περιστροφής του εργαλείου εφαρμογής στο σημείο μπλοκαρίσματος.

■ Κρατάτε πάντοτε καλά το ηλεκτρικό μηχάνημα και φέρνετε το σώμα και τα μπράτσα σας σε τέτοια θέση, στην οποία μπορούν να αποσβεστούν και να αντισταθμιστούν καλά οι δυνάμεις από την αντεπιστροφή. Αν υπάρχει, χρησιμοποιείτε πάντοτε την πρόσθετη λαβή, ώστε να έχετε τον μέγιστο δυνατό έλεγχο των δυνάμεων από αντεπιστροφή ή κατά τις στιγμές αντίδρασης κατά την αύξηση των στροφών στο μέγιστο.Ο χειριστής μπορεί με τα κατάλληλα προφυλακτικά μέτρα να ελέγχει τις δυνάμεις από την αντεπιστροφή και την αντίδραση.

■ Μη φέρετε ποτέ τα χέρια σας κοντά σε περιστρεφόμενα εργαλεία εφαρμογής. Το εργαλείο εφαρμογής μπορεί κατά την αντεπιστροφή να κινηθεί πάνω από το χέρι σας.
■ Αποφεύγετε με το σώμα σας την περιοχή, προς την οποία θα κινηθεί το ηλεκτρικό μηχάνημα σε περίπτωση αντεπιστροφής. Η αντεπιστροφή επιταχύνει το ηλεκτρικό μηχάνημα αντίθετα προς την κίνηση του δίσκου λείανσης στο σημείο μπλοκαρίσματος.
■ Douleúete me idiaíterp prosoxý stην περιοχή γωνιακών, αιχμηρών ακμών κτλ. Εμποδίζετε τον εκσφενδονισμό και το μάγκωμα των εργαλείων εφαρμογής από το κατεργαζόμενο τεμάχιο. Το περιστρεφόμενο εργαλείο εφαρμογής έχει την τάση σε γωνίες, οξείες ακμές ή όταν αναπηδά, να μαγκώνει. Αυτό προξενεί απώλεια του ελέγχου ή αντεπιστροφή.
■ Μη χρησιμοποιείτε πριονόλαμα αλυσίδας ή οδοντωτή πριονόλαμα. Τέτοια εργαλεία εφαρμογής προξενούν συχνά αντεπιστροφή ή απώλεια του ελέγχου του ηλεκτρικού μηχανήματος.
■ Αποφεύγετε το μπλοκάρισμα του δίσκου κοπής ή πολύ μεγάλη πίεση επαφής. Μην εκτελείτε υπερβολικά βαθιές τομές. Η υπερφόρτωση του δίσκου κοπής αυξάνει την καταπόνηση και την ευαισθησία του για στρέβλωση ή μπλοκάρισμα και έτσι την πιθανότητα αντεπιστροφής ή θραύσης του σώματος λείανσης.
■ Σε περίπτωση που ο δίσκος κοπής σφηνώσει ή αν για οποιονδήποτε άλλο λόγο διακόψετε την εργασία, θέτετε το ηλεκτρικό εργαλείο εκτός λειτουργίας και κρατήστε το ακίνητο, μέχρι να ακινητοποιηθεί τελείως ο δίσκος. Μην προσπαθήσετε ποτέ να βγάλετε τον ακόμα περιστρεφόμενο δίσκο από το κατεργαζόμενο τεμάχιο, γιατί διαφορετικά μπορεί να λάβει χώρα αντεπτιστροφή («κλώτσημα»).Αναζητήστε και αντιμετωπίστε την αιτία του μπλοκαρίσματος.
■ Μην θέσετε το ηλεκτρικό εργαλείο ξανά σε λειτουργία, όσο αυτό βρίσκεται μέσα στο κατεργαζόμενο τεμάχιο. Αφήνετε τον δίσκο κοπής να φθάσει πρώτα στον πλήρη αριθμό στροφών του, προτού συνεχίσετε προσεκτικά την κοπή. Διαφορετικά μπορεί ο δίσκος να μαγκώσει, να πεταχτεί από το κατεργαζόμενο τεμάχιο ή να προξενήσει

αντεπιστροφή, αν το ηλεκτρικό εργαλείο βρίσκεται στο κατεργαζόμενο τεμάχιο κατά τη θέση σε λειτουργία.

■ Στηρίζετε τις πλάκες ή τα μεγάλα κατεργαζόμενα τεμάχια, για να μειώσετε τον κίνδυνο μαγκωμένου δίσκου κοπής και αντεπιστροφής. Τα μεγάλα κατεργαζόμενα τεμάχια μπορούν να λυγίσουν από το ίδιο τους το βάρος. Το κατεργαζόμενο τεμάχιο πρέπει να στηρίζεται και από τις δύο πλευρές του δίσκου και μάλιστα πολύ κοντά στον δίσκο κοπής και στην άκρη.

■ Να είστε ιδιαίτερα προσεκτικοί σε «τομές βυθίσματος» σε υπάρχοντες τοίχους ή σε άλλους μη εμφανείς τομείς. Ο βυθιζόμενος δίσκος κοπής μπορεί κατά το κόψιμο αγωγών αερίου ή νερού, ηλεκτρικών αγωγών ή άλλων αντικειμένων να προκαλέσει αντεπιστροφή.

Περαιτέρω υποδείξεις ασφαλείας

■ Το λαστιχίενιο τεμάχιο αερίσμού (δ, βλ. κεφάλαιο «Με μια ματιά») πρέπει σε περίπτωση ζημιάς να αλλάζεται αμέσως.
■ Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 60745.

Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:

• Στάθμη ακουστικής πίεσης: 94 dB(A);
• Στάθμη ακουστικής ισχύος: 105 dB(A);
• A v α κ ρ i β ε i α : K = 3 d Συνολική τιμή κραδασμών
  (κατά το κόψιμο φυσικής πέτρας):
• Τιμή εκπομπής: a h = 4,2 m ^2 s
• Α ν α κρ ίβ εια :

ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν μόνο για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i

ΥΠΟΔΕΙΞΗ

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εξαρτήματα-εργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της δονητικής επιβάρυνσης θα πρέπει να ληφθούν υπόψη επίσης οι διάρκειες, κατά τις οποίες το μηχάνημα βρίσκεται εκτός λειτουργίας ή είναι ενεργοποιημένο, αλλά δε χρησιμοποιείται πραγματικά για εργασία. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτωνεργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

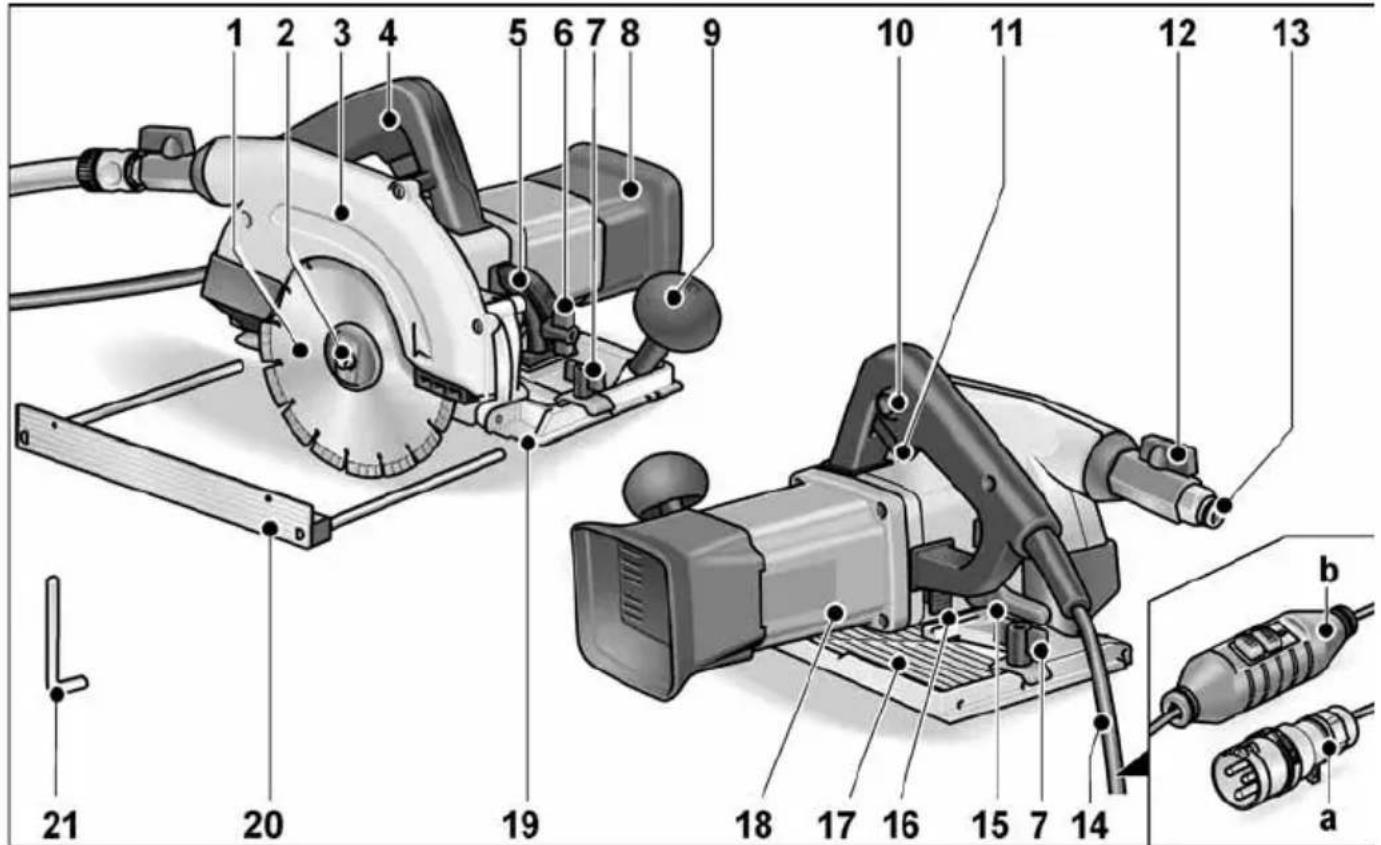

Με μια ματιά

1 2 3 4 5 6 7 8 9 10 11 12 13 21 20 19 18 17 16 15 7 14 a b

1 Διαμαντόδισκος κοπής
2 Άτρακτος με φλάντζα σπειρώματος
3 Π ρ o φ u λ α κ τ
4 X ε 1 ρ o λ α β ή
5 Κλίμακα για γωνίες λοξότμησης
6 Παξιμάδι πεταλούδα
για τη ρύθμιση της γωνίας λοξότμησης
7 Π ε τ α λ ο ú δ α
για τη στερέωση του παράλληλου οριοθέτη
8 Λαστιχιένιο τεμάχιο αερισμού
9 Πρόσθετη χειρολαβή
10 Απόφραξη ενεργοποίησης για τον διακόπτη
11 Διακόπτης
12 Κρουνός φραγής
13 Ζεύξη για τη σύνδεση νερού

ή ρ

14 Καλώδιο σύνδεσης 4,0 m με εναλλακτικά

α Φις βάσει IEC60309-2 για τη σύνδεση σε διαχωριστικό μετασχηματιστή

b Διακόπτης ατομικής προστασίας PRCD

15 Μοχλός σύσφιξης με ρύθμιση βάθους κοπής

16 Ασφάλιση ατράκτου

17 Τράπεζα πριονιού

18 Πινακίδα τύπου

19 Σημάδι τομής (0°/30°/45°)

20 Παράλληλος οριοθέτης

21 Κλειδί τύπου Άλεν

Τεχνικά χαρακτηριστικά

Τύπος συσκευής Μαρμαροκόφτης		CS 60 WET
Τάση δικτύου V/Hz 110/50
Κατηγορία προστασίας II/		□
Απορροφούμενη ισχύς W 1400
Αποδιδόμενη ισχύς W 830
Αριθμός στροφών Σ/λεπτό 6000
μέγ. διάμετρος δίσκου mm 170
Βάθος κοπής mm 0–60
Βάθος κοπής με ράγα οδήγησης	mm	0–54
Λοξότμηση		0–45°
Βάθος τομής σε λοξότμηση	mm	5–44
Βάθος τομής σε λοξότμηση με ράγα οδήγησης	mm 0–38
Σύνδεση νερού		12 " (για αυτοασφαλιζόμενο ταχυσύνδεσμο),6 το πολύ
Βάρος (χωρίς τροφοδοτικό καλώδιο)	kg	4,5

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό μηχάνημα και τα εξαρτήματα και τα ελέγχετε για την πληρότητα της παράδοσης και ενδεχόμενες ζημιές από τη μεταφορά.

Σύνδεση στην τροφοδοσία ρεύματος – Μηχανήματα με διακόπτη PRCD

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η λειτουργία αυτού του ηλεκτρικού εργα- λείου επιτρέπεται μόνο με τον διακόπτη ατομικής προστασίας (PRCD) που παρα- δίδεται μαζί. Ο διακόπτης ατομικής προ- στασίας (PRCD) πρέπει να ελέγχεται οπωσδήποτε πριν από κάθε χρήση για τη σωστή λειτουργία.

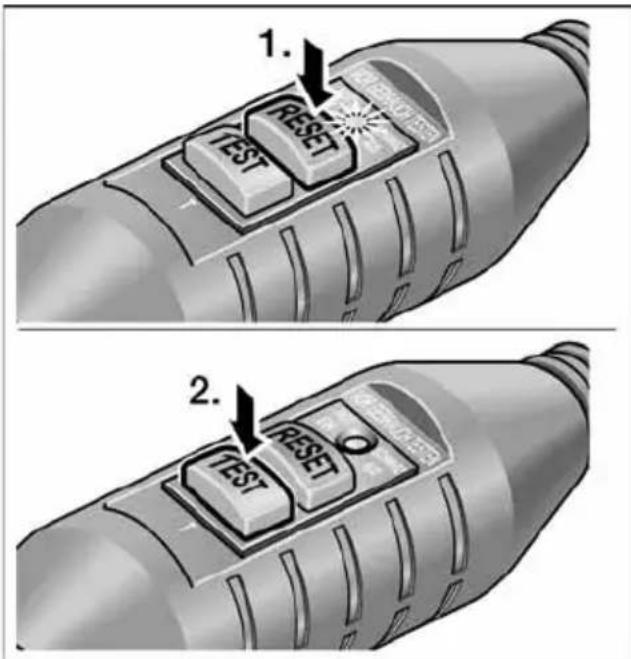

'Ελεγχος του διακόπτη ατομικής προ- στασίας (PRCD) πριν από κάθε χρήση:

■ Βάλτε το φις στην πρίζα.

■ Πατήστε το πλήκτρο «RESET» (1.). Η κόκκινη ενδεικτική λυχνία πρέπει ν' ανάψει.

■ Πατήστε το πλήκτρο «TEST» (2.). Ο διακόπτης PRCD πρέπει να απενεργοποιηθεί, η ενδεικτική λυχνία σβήνει. ■ Μετά από εκ νέου πάτημα του πλήκτρου «RESET» το εργαλείο πρέπει να μπορεί να ενεργοποιηθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αν κατά την ενεργοποίηση του μηχανήμα- τος απενεργοποιείται επανειλημμένα ο διακόπτης PRCD ή δεν ενεργοποιείται καθόλου, τότε απομονώστε αμέσως το μηχάνημα από το ρεύμα.

Η περαιτέρω λειτουργία δεν επιτρέπεται. Για την αντικατάσταση του διακόπτη PRCD απευθυνθείτε σε ανάλογα καταρτισμένους ειδικούς ή στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Σύνδεση στον μετασχηματιστή απομόνωσης – Μηχανήματα με τυποποιημένο φις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Βάσει του VDE 0100 τα μηχανήματα υγρής εργασίας που οδηγούνται με το χέρι, πρέπει να λειτουργούνται μέσω κατάλληλου μετασχηματιστή σύμφωνα με το πρότυπο EN 61558.

ΠΡΟΣΟΧΗ!

Η αναγραφόμενη τάση στην πινακίδα τύπου του ηλεκτρικού εργαλείου πρέπει να συμφωνεί με την τάση εξόδου του χρησιμοποιούμενου μετασχηματιστή. Το ηλεκτρικό εργαλείο είναι εξοπλισμένο με τυποποιημένο φις βάσει ΙΕС 60309-2 με επαφή γείωσης στη θέση 12η ώρα, η οποία επιτρέπει τη σύνδεση σε μετασχηματιστή απομόνωσης με ανάλογο φις.

Ο μετασχηματιστής απομόνωσης της FLEX TT 2602/TT 2000 ανταποκρίνεται στις παραπάνω προδιαγραφές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η αλλαγή του τυποποιημένου φις στον λειαντήρα υγρής λείανσης επιτρέπεται να γίνει μόνον από ανάλογα καταρτισμένο τεχνικό ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

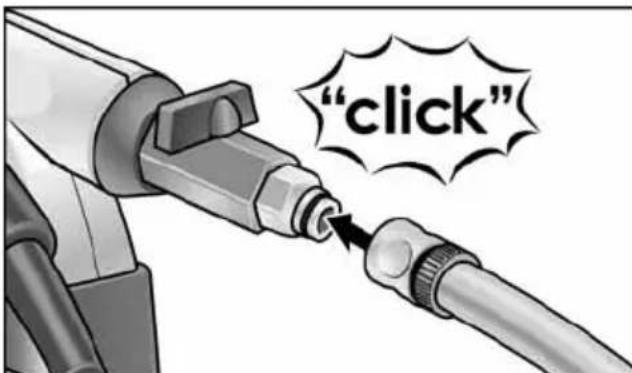

Σύνδεση νερού

i YΠΟΔΕΙΞΗ

Αν δεν υπάρχει σύνδεση νερού στο δίκτυο ΍δρευσης, συνιστάται η χρήση του κινητού δοχείου νερού πίεσης WD 10 (χωρητικότητα 10 λίτρα, 4 m εύκαμπτος σωλήνας πίεσης, κωδ. παραγγελίας 251.622).

"click"

■ Στερεώστε τον εύκαμπτο σωλήνα νερού ½" (ίντσας) με αυτοασφαλιζόμενο ταχυσύνδεσμο του εμπορίου.

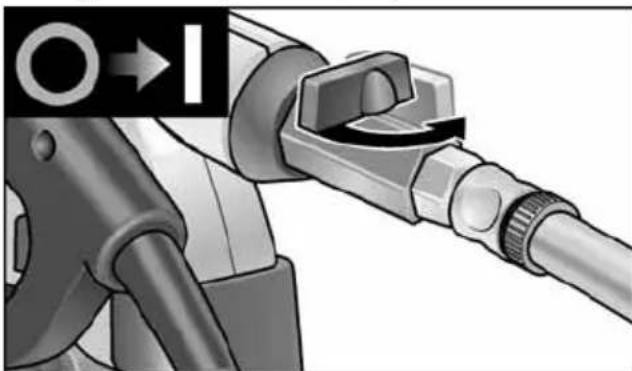

■ Ανοίξτε τον κρουνό απόφραξης πρώτα στον τόπο χρήσης και με περιστρεφόμενο δίσκο κοπής.

i YΠΟΔΕΙΞΗ

Προσαρμόστε την παροχή νερού αν χρειά- ζεται κατά την κοπή. Κατά την κοπή ρυθμίζετε κατόπιν.

■ Κατά την αφαίρεση του εύκαμπτου σωλήνα προσέξτε να μην τρέξει νερό μέσα στο μηχάνημα.

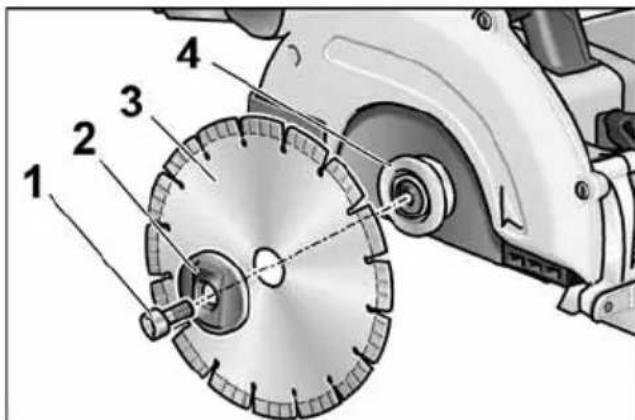

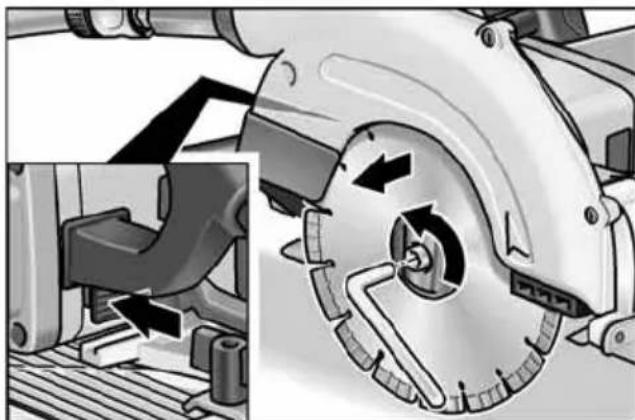

Στερεώνετε ή αλλάζετε τον διαμαντόδισκο κοπής

■ Τραβήξτε το φις από την πρίζα.

■ Πατήστε την ασφάλιση της ατράκτου και κρατήστε την πατημένη.

■ Λύστε τη βίδα τάνυσης με το κλειδί Άλεν που παραδίδεται μαζί, στρέφοντάς το αντίθετα προς τη φορά των δεικτών του ρολογιού.

■ Ξεβιδώστε τη βίδα τάνυσης (1) και αφαι- ρέστε την εμπρόσθια φλάντζα τάνυσης (2). Αφαιρέστε τον δίσκο κοπής (3).

ΠΡΟΣΟΧΗ!

- Προσέξτε τη θέση τοποθέτησης της οπίσθιας (4) και της εμπρόσθιας φλάντζας τάνυσης (2).

- Η κατεύθυνση κοπής των οδόντων (κατεύθυνση βέλους στον δίσκο κοπής) και το βέλος κατεύθυνσης περιστροφής στο περίβλημα πρέπει να βρίσκονται σε συμφωνία.

■ Τοποθετήστε τον δίσκο κοπής στη σωστή θέση. Επιθέστε την εμπρόσθια φλάντζα τάνυσης (2) με το περιλαίμιο προς τα έξω και βιδώστε τη βίδα τάνυσης (1) με το χέρι στη φορά των δεικτών του ρολογιού.

■ Πατήστε την ασφάλιση της ατράκτου και κρατήστε την πατημένη. Σφίξτε τη βίδα τάνυσης (1) με κλειδί Άλεν.

Θέση σε και εκτός λειτουργίας

ΠΡΟΣΟΧΗ!

Για λόγους ασφαλείας δεν κλειδώνεται ο διακόπτης ασφαλείας και γι' αυτό πρέπει κατά την κοπή να κρατιέται πατημένος.

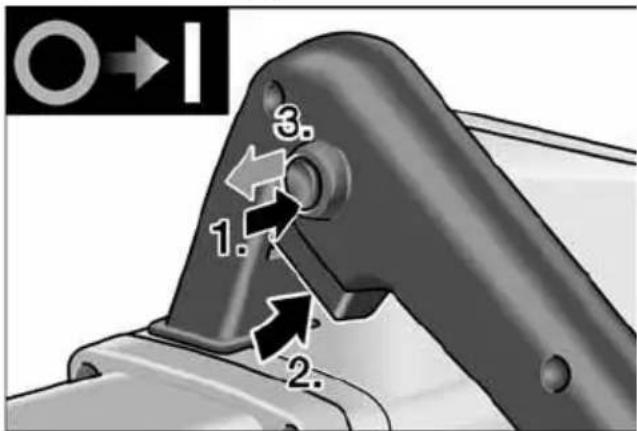

Θέση σε λειτουργία

1. 2. 3.

■ Πατήστε την απόφραξη ενεργοποίησης και κρατήστε την πατημένη (1.).
■ Πατήστε τον διακόπτη ασφαλείας και κρατήστε τον πατημένο (2.).
■ Αφήστε τη φραγή θέσης σε λειτουργία ελεύθερη (3.).

Θέση εκτός λειτουργίας

■ Αφήστε ελεύθερο τον διακόπτη ασφαλείας.

Εκ νέου θέση σε λειτουργία μετά από διακοπή ρεύματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν την εκ νέου θέση σε λειτουργία μετά από διακοπή ρεύματος αναζητήστε οπωσδήποτε την αιτία για τη διακοπή του ρεύματος. Θέτετε το ηλεκτρικό εργαλείο ξανά σε λειτουργία, όταν είναι δυνατή η ακίνδυνη λειτουργία. Ελέγξτε τη λειτουργία του διακόπτη ατομικής προστασίας (PRCD).

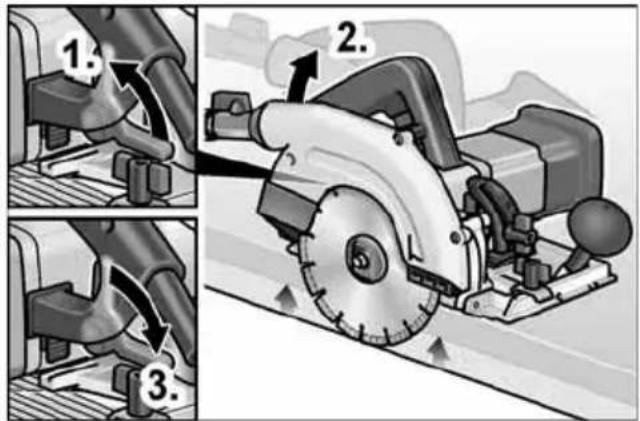

Ρύθμιση του βάθους κοπής

ΥΠΟΔΕΙΞΗ

Για ιδανικά αποτελέσματα κοπής ο δια- μαντόδισκος κοπής δεν επιτρέπεται να εξέχει πάνω από 3 ττ εξω από το κατεργαζόμενο τεμάχιο.

■ Τραβήξτε το φις από την πρίζα.

■ Λύστε τον μοχλό τάνυσης της ρύθμισης βάθους κοπής (1.).
■ Ρυθμίστε το απαιτούμενο βάθος κοπής2.): ανασηκώστε το δισκοπρίονο από τον πάγκο = μικρότερο βάθος κοπής.
■ Σφίξτε τον μοχλό τάνυσης (3.).

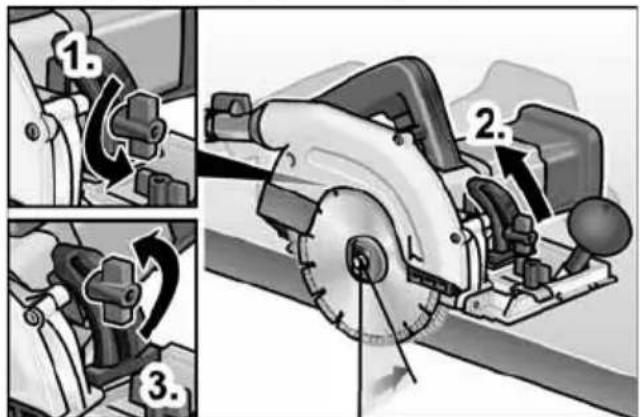

Ρύθμιση γωνίας λοξότμησης

ΥΠΟΔΕΙΞΗ

Σε τομές λοξότμησης μειώνεται το βάθος κοπής, αν χρειάζεται ρυθμίστε συμπληρωματικά.
■ Τραβήξτε το φις από την πρίζα.

■ Λύστε το παξιμάδι σύσφιξης (1.).
■ Ρυθμίστε την απαιτούμενη γωνία λοξότμησης με τη βοήθεια της κλίμακας (2.).
■ Σφίξτε γερά το παξιμάδι σύσφιξης (3.).

Παράλληλος οριοθέτης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΥΠΟΔΕΙΞΗ

Για την απόθεση του κόφτη στη βαλίτσα μεταφοράς που παραδίδεται μαζί, πρέπει να αποσυναρμολογηθεί ο παράλληλος οριοθέτης.

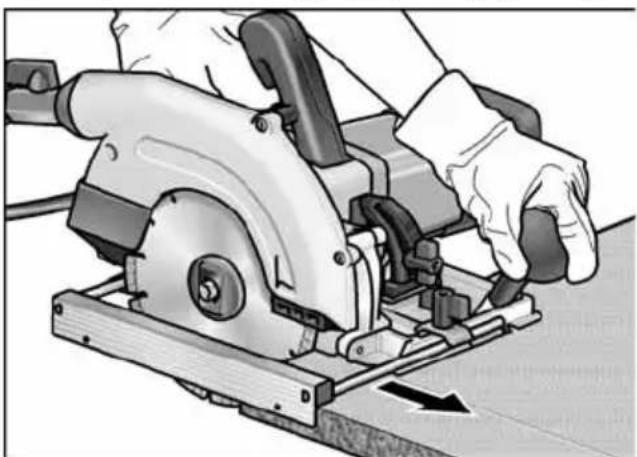

Για ιδανικά αποτελέσματα κοπής πρέπει να έχει συναρμολογηθεί ο παράλληλος οριοθέτης κατά την κοπή.

Άκρη οριοθέτη προς τα πάνω й Μεγαλώνει την επιφάνεια επίθεσης της τράπεζας κοπής.

Άκρη οριοθέτη προς τα κάτω ў Διευκολύνει τομές παράλληλα στην άκρη του κατεργαζόμενου τεμαχίου.

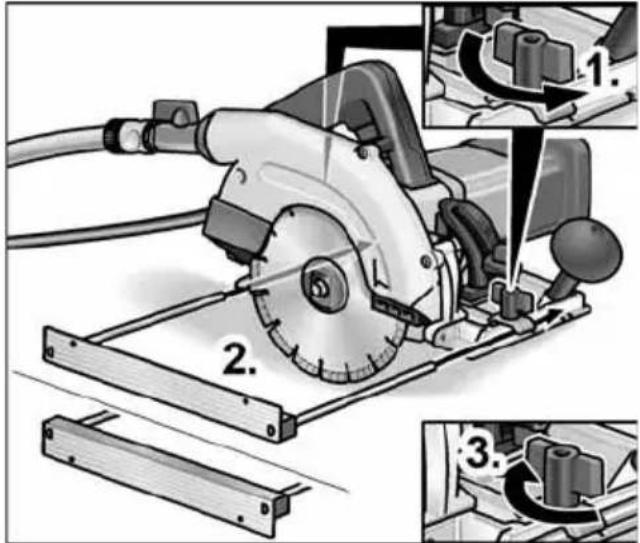

Συναρμολόγηση του παράλληλου οριοθέτη:

■ Λύστε τις πεταλούδες (1.).
■ Εισάγετε τον παράλληλο οριοθέτη (ακμή οριοθέτησης προς τα πάνω ή προς τα κάτω) και ρυθμίστε τον στο επιθυμητό πλάτος (2.).
■ Ξανασφίξτε τις πεταλούδες (3.).

Εργασίες με το ηλεκτρικό εργαλείο ΠΡΟΣΟΧΗ!

• Μετά τη θέση εκτός λειτουργίας ο διαμαντόδισκος κοπής εξακολουθεί να περιστρέφεται για λίγο χρόνο ακόμα.
• ν ο περιστρεφόμενος διαμαντόδισκος κοπής έρθει σε επαφή με το κατεργαζόμενο τεμάχιο, μπορεί να προκληθεί αντεπιστροφή.

ΥΠΟΔΕΙΞΗ

Η πολύ ισχυρή προώθηση μειώνει την αποδοτικότητα του μηχανήματος, καθιστά χειρότερη την ποιότητα κοπής και μειώνει τη διάρκεια ζωής του διαμαντόδισκου κοπής

■ Ρυθμίστε το βάθος κοπής στην απαιτούμενη διάσταση.
■ Αν χρειάζεται ρυθμίστε τη γωνιά λοξότμησης.
■ Συνδέστε το μηχάνημα στην τροφοδοσία του ρεύματος.
■ Πιάστε με το δεξί χέρι τη λαβή και με το αριστερό την πρόσθετη λαβή.
■ Ενεργοποιήστε το δισκοπρίονο και περιμένετε, μέχρι να φθάσει ο δίσκος κοπής στον μέγιστο αριθμό στροφών.
■ Ανοίξτε την παροχή νερού.

■ Επιθέτετε την τράπεζα κοπής επάνω στο κατεργαζόμενο τεμάχιο, χωρίς να έρθει ο διαμαντόδισκος κοπής σε επαφή με το κατεργαζόμενο τεμάχιο.
■ Οδηγήστε τον κόφτη αργά μέσα στο υλικό.
■ Οδηγήστε τον κόφτη με ομοιόμορφη προώθηση μέσα στο υλικό.
■ Αν χρειαστεί ρυθμίστε κατόπιν την παροχή νερού.
■ Μετά το τέλος της κοπής: – Θέτετε τον κόφτη εκτός λειτουργίας. Ο δίσκος κοπής εξακολουθεί να περιστρέφεται για λίγο ακόμα! – Κλείστε την παροχή νερού.
■ Μετά το τέλος της εργασίας : Καθαρίστε καλά το ηλεκτρικό εργαλείο και τα εξαρτήματα.

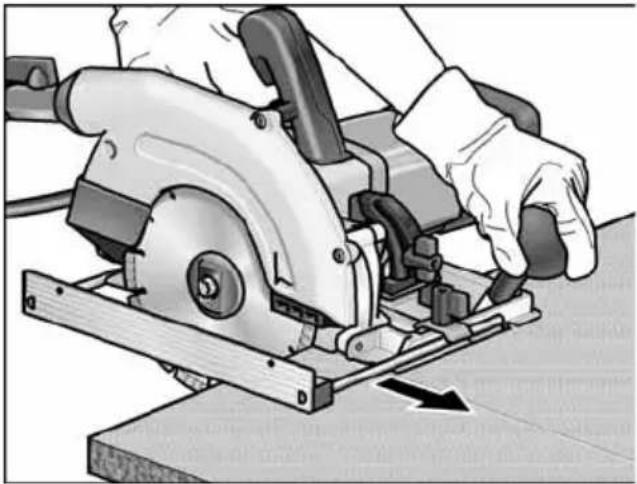

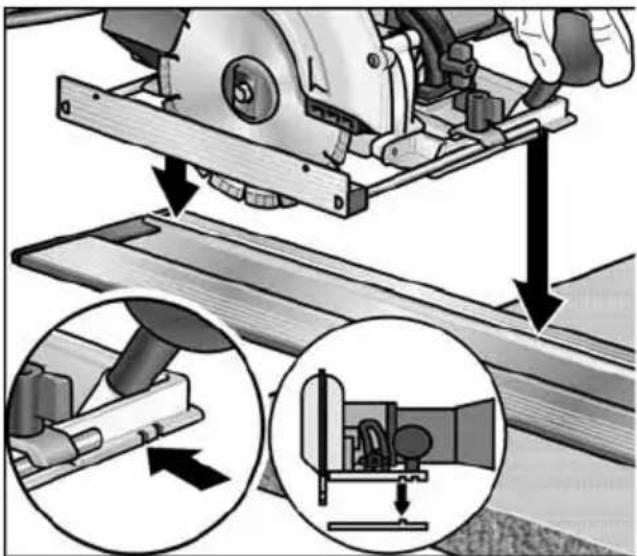

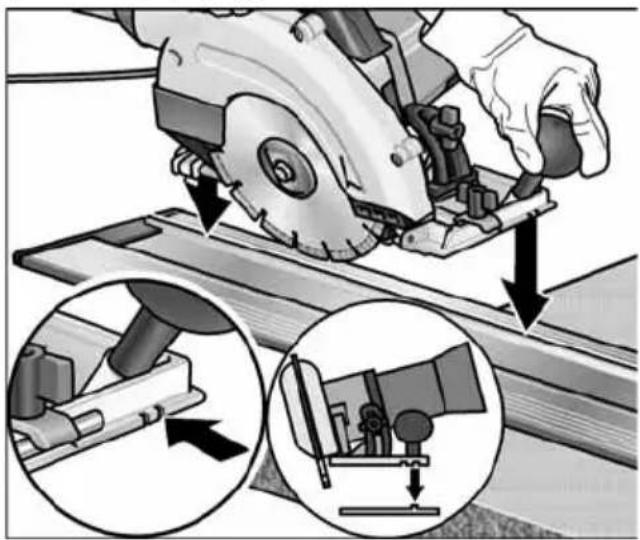

Ράγα οδήγησης

Ράγα οδήγησης (800 mm μήκος) για τον κόφτη πετρωμάτων διατίθεται σε κάθε κέντρο εξυπηρέτησης των πελατών της FLEX (κωδ. παραγγελίας 353.280).

Για την επιμήκυνση του μήκους οδήγησης μπορούν να ενωθούν μεταξύ τους 2 ράγες οδήγησης. Γι' αυτό διατίθεται σε κάθε κέντρο εξυπηρέτησης πελατών της FLEX ένας σύνδεσμος (κωδ. παραγγελίας 353.272)

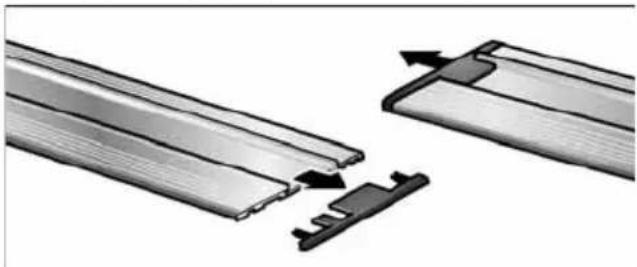

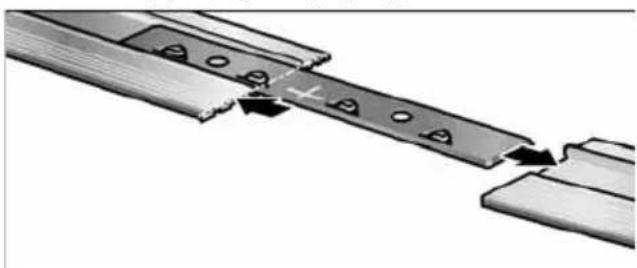

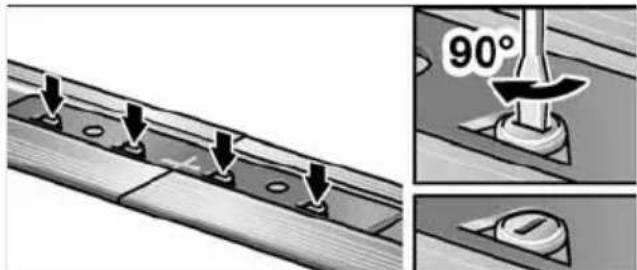

Συναρμολόγηση του συνδέσμου:

■ Αφαιρέστε τα προστατευτικά καπελάκια από τις ράγες οδήγησης.

■ Ωθήστε τον σύνδεσμο κάθε φορά κατά το ήμισυ μέσα στις ράγες οδήγησης.

90°

■ Τεντώστε το έκκεντρο (4 φορές).

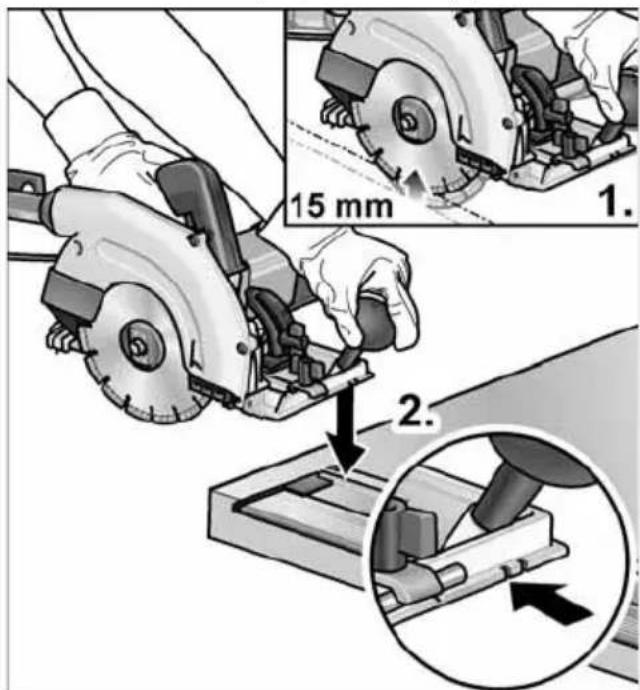

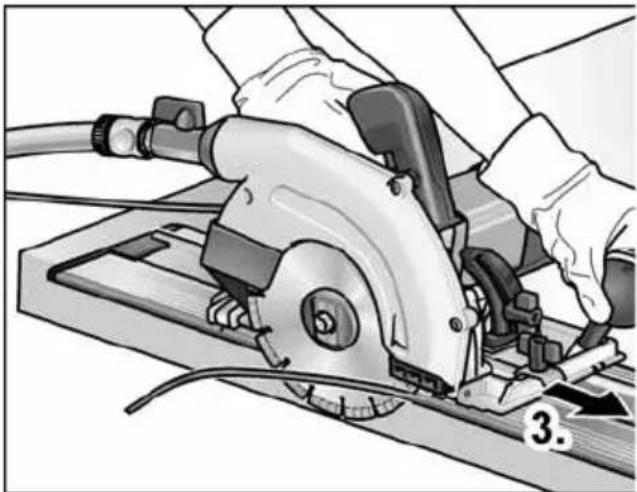

«Κόψιμο» της ράγας οδήγησης i YΠΟΔΕΙΞΗ

Πριν την πρώτη χρήση της ράγας οδήγησης πρέπει να κοπεί η προστασία σχάσης γρεζιών στο απαιτούμενο πλάτος. Συνιστάται η χρήση καινούργιου διαμαντόδισκου κοπής.

■ Ρυθμίστε γωνία λοξότμησης 0°.
■ Ρυθμίστε βάθος κοπής σε 15 mm (1.).
■ Βάλτε τη ράγα οδήγησης επάνω σε σταθερή, επίπεδη επιφάνεια έτσι, ώστε η προστασία απόσχισης γρεζιών να εξέχει μπροστά.
■ Θέτετε τον κόφτη σε λειτουργία.

15 mm 1. 2.

■ Επιθέτετε τον κόφτη με την εσωτερική αύλακα επάνω στη ράγα οδήγησης (2.).

■ Προωθήστε τον κόφτη ομοιόμορφα στην κατεύθυνση κοπής ως το τέλος της ράγας οδήγησης (3.).

Χρήση της ράγας οδήγησης

i

ΥΠΟΔΕΙΞΗ

Κατά την επίθεση του πριονιού στη ράγα οδήγησης χρησιμοποιείτε τις αύλακες οδήγησης.

Εσωτερική αύλακα οδήγησης με γωνία λοξότμησης 0°

Εξωτερική αύλακα οδήγησης με ρυθμισμένη γωνία λοξότμησης > 0°

Συντήρηση και φροντίδα

!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Καθαρισμός του ηλεκτρικού εργαλείου

!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη χρησιμοποιείτε νερό ή υγρά μέσα καθαρισμού.

■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.
■ Απομακρύνετε το μίγμα απορριμμάτων σκόνηςνερού αμέσως μετά το τέλος της εργασίας, ώστε να μην στεγνώσει και κολλήσει.
■ Κατά την αλλαγή του διαμαντόδισκου κοπής καθαρίζετε το εσωτερικό του προφυλακτήρα.
■ Καθαρίζετε επίσης τη ράγα οδήγησης, ώστε να μην υποστεί ζημιά η οδήγηση του κόφτη και επιδράσει έτσι αρνητικά στην ακρίβεια της κοπής.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούν- ται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας.

i YΠΟΔΕΙΞΗ

Μη λύσετε τις βίδες στο περίβλημα του κινητήρα κατά τη διάρκεια ισχύος της εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Ανταλλακτικά και εξαρτήματα

Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, μπορεί να ανατρέξετε στους καταλόγους του κατασκευαστή. Αναλυτικά σχέδια και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας. www.flex-tools.com

Υποδείξεις απόσυρσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά μηχανήματα που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Όχι για χώρες της Ευρωπαϊκής Ένωσης Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

i УПОДЕІЕН

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Δήλωση πιστότητας ζε

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται οτο Κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά ντοκουμέντα:

EN 60745 βάσει των διατάξεων των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.

Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές, οι οποίες προκλήθηκαν από τη μη αρμόζουσα χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.

Spis treści
