| Type de produit | Scie à pierres à eau (wet stone saw) |
| Marque | Flex |
| Modèle | CS 60 WET |
| Tension secteur | 110 V / 50 Hz |
| Puissance absorbée | 1400 W |
| Puissance débitée | 830 W |
| Vitesse à vide | 6000 tr/min |
| Diamètre max. du disque | 170 mm |
| Hauteur de coupe max. | 0–60 mm |
| Coupe en onglet | 0–45° |
| Profondeur de coupe en onglet | 5–44 mm |
| Poids (sans câble) | 4,5 kg |
| Longueur de câble | 4,0 m |
| Raccord à eau | ½" (12,7 mm), pression max. 6 bars |
| Classe de protection | II |
| Niveau de pression acoustique | 94 dB(A) |
| Niveau de puissance sonore | 105 dB(A) |
| Vibration émise (tronçonnage pierre) | ah = 4,2 m/s², K = 1,5 m/s² |
| Type de disque | Disques de tronçonnage diamantés |
| Utilisation | Professionnelle (industrie et artisanat) |
| Capot de protection | Oui, fourni d'origine |
| Disjoncteur PRCD | Oui, intégré |
| Poignée supplémentaire | Oui |
| Guide de coupe parallèle | Oui, réglable |
| Profilé de guidage | Optionnel (réf. 353.280) |
| Nettoyage | Air comprimé sec, pas d'eau |
FOIRE AUX QUESTIONS - CS 60 WET Flex
Questions des utilisateurs sur CS 60 WET Flex
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ponceuse au format PDF gratuitement ! Retrouvez votre notice CS 60 WET - Flex et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CS 60 WET de la marque Flex.
MODE D'EMPLOI CS 60 WET Flex
Symboles utilisés 29
Symboles apposés sur l'appareil ..... 29
Pour votre sécurité 29
Bruit et vibrations 32
Vue d'ensemble 33
Données techniques 34
Instructions d'utilisation 35
Maintenance et nettoyage ..... 40
Consignes pour la mise au rebut ..... 41
C ∈-Conformité ..... 41
Exclusion de responsabilité ..... 41
Symboles utilisés
AVERTISSEMENT!
Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.
PRUDENCE!
Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.
REMARQUE
Ce symbole vous donne des conseils d'utilisation et des informations importantes.
Symboles apposés sur l'appareil
Avant la mise en service, veuillez lire la notice d'instructions !
Porter des lunettes enveloppantes et un casque anti-bruit!
Consignes pour la mise au rebut de l'ancien appareil (voir page 41) !
Pour votre sécurité
AVERTISSEMENT!
Avant d'utiliser cet appareil électrique, veuillez lire les documents suivants et respecter leurs contenus :
– la présente notice d'utilisation,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.
Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.
Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.
Il ne faut utiliser cet appareil électrique
– qu'à des fins conformes à l'usage prévu,
- dans un état technique et de sécurité parfait.
Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.
Conformité d'utilisation
La scie à pierres CS 60 WET est destinée
- aux utilisations professionnelles dans l'industrie et l'artisanat,
- à trancher et à travailler les joints, sous apports d'eau, dans la pierre artificielle et naturelle, le béton et la maçonnerie,
- à l'emploi avec des disques de tronçonnage diamantés proposéspar FLEX pour cet appareil et homologués pour tourner à une vitesse d'au moins 6200 tr/mn.
L'utilisation de lames de scie circulaire n'est pas admise.
Consigne de sécurité
AVERTISSEMENT!
Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.
- Utilisez toujours le capot de protection livré d'origine avec l'outil électroportatif. Le capot de protection doit avoir été monté et réglé de manière sûre contre l'outil électroportatif de sorte à offrir un maximum de sécurité : cela signifie que la partie de l'outil rotatif regardant l'opérateur doit être la plus petite possible. Tenez-vous, vous et les personnes situés près de vous, hors du plan de rotation de l'outil installé. Le capot sert à protéger l'opérateur contre les fragments et un contact fortuit avec l'outil installé.
N'utilisez que des disques de tronçonnage diamantés spécialement prévus et recommandés pour cet outil électroportatif par le fabricant. Le seul fait de pouvoir fixer l'accessoire contre votre outil électroportatif ne garantit aucunement que son utilisation sera sûre.
- La vitesse admise par le disque de tronçonnage doit être au minimum aussi élevée que la vitesse maximum indiquée sur l'outil électroportatif. Les accessoires tournant à une vitesse supérieure à celle admise peuvent casser et être catapultés dans tous les sens.
Il ne faut utiliser les disques de tronçonnage que dans les domaines d'application recommandés. Exemple : Ne poncez jamais avec les flancs d'un disque de tronçonnage diamanté. Les disques de tronçonnage diamantés sont destinés à poncer sur les côtés. L'application d'une force latérale sur ces outils rotatifs entraînerait leur cassure.
■ Pour retenir l'outil que vous avez choisi, utilisez toujours des brides de serrage intactes, ayant la taille et la forme correcte. Des brides appropriées soutiennent les outils installés et réduisent ainsi le risque de cassure.
■ Ne montez jamais sur cette scie des disques de tronçonnage qui ont déjà servi sur de plus gros outils électroportatifs. Les outils installés sur de gros outils électroportatifs plus puissants n'ont pas été conçus pour les vitesses plus élevées offertes par les petits outils électroportatifs, et risquent donc de casser.
■ Le diamètre extérieur et l'épaisseur de l'outil installé doivent se conformer aux indications dimensionnelles de la l'outil électroportatif. Les outils aux dimensions incorrectes ne peuvent pas être suffisamment protégés ou contrôlés.
■ Les alésages des disques de tronçon-nage et les brides de serrage doivent exactement aller avec la broche de votre outil électroportatif. Les outils mis en œuvre qui ne correspondent pas exactement à la broche de ponçage de votre outil électroportatif tournent irrégulièrement, vibrent fortement et peuvent vous faire perdre le contrôle de ce dernier.
N'utilisez jamais d'outils endommagés. Avant chaque utilisation, vérifiez si les outils installés présentent des ébréchures et fissures. Si l'outil électroportatif ou l'outil monté chutent, vérifiez s'ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l'outil, placez-vous, vous et d'autres personnes situées près de vous, hors du plan de rotation de l'outil installé puis faites tourner l'appareil pendant une minute à la vitesse maximale. Les outils installés endommagés cassent généralement au cours de cette période d'essai.
■ Portez une tenue de protection personnelle. Suivant l'utilisation, portez une protection faciale intégrale, une protection oculaire ou des lunettes enveloppantes. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une blouse spéciale faisant barrage aux particules poncées et de matière Protégez-vous les yeux contre les corps étrangers catapultés, engendrés au cours des différentes applications.
Les maques à poussière ou de protection respiratoire doivent pouvoir filtrer la poussière engendrée par l'application. Si vous restez exposé longtemps
à un niveau de bruit élevé, vous risquez une perte d'acuité auditive.
Si d'autres personnes se trouvent à proximité, veillez à ce qu'elles soient à une distance sûre de votre zone de travail. Quiconque pénètre dans la zone de travail doit porter un équipement de protection personnelle. Des fragments de la pièce ou de l'outil installé brisé peuvent être catapultés et provoquer des blessures aussi hors de la zone de travail immédiate.
- Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.
- Éloignez le cordon électrique des outils en train de tourner. Si vous perdez le contrôle de l'appareil, l'outil risque de sectionner le cordon d'alimentation ou de la happer, et votre main ou votre bras risquent de se retrouver en contact avec l'outil en rotation.
- Ne déposez jamais l'outil électroportatif sur une surface tant que l'outil installé ne s'est pas complètement immobilisé. L'outil installé risquerait d'entrer en contact avec la surface de déposition et vous risqueriez de perdre le contrôle de l'outil électroportatif.
■ Ne laissez jamais l'outil électroportatif tourner pendant que vous le transportez. L'outil en train de tourner risquerait, s'il entre fortuitement en contact avec un vêtement, de le happer et de pénétrer dans votre corps.
■ Nettoyez régulièrement les ouïes de ventilation de votre outil électroportatif. Le ventilateur du moteur aspire de la poussière dans le carter, et une forte accumulation de poussières métalliques peut engen-drer des risques électriques.
- N'utilisez pas l'outil électroportatif à proximité de matériaux combustibles. Les étincelles risquent d'enflammer ces matériaux.
Recul brutal et consignes de sécurité correspondantes
Un recul brutal est la réaction qu'engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d'accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l'outil installé qui était en train de tourner. De ce fait, une ponceuse électroportative non fermement tenue subit une accélération en sens opposé de celui de l'outil installé.
■ Tenez fermement l'outil électroportatif et placez votre corps et vos bras dans une position qui vous permettra d'absorber les forces de recul. Utilisez toujours la poignée d'appoint si présente, pour conserver le contrôle le plus ample possible des forces de recul ou des couples de réaction pendant l'accélération. Par des mesures de précaution appropriées, l'opérateur peut maîtriser les forces de recule et de réaction.
N'approchez jamais vos mains des outils en place en train de tourner. Lors d'un recul brutal, l'outil en place pourrait passer sur votre main.
- Ne vous tenez pas dans la zone dans laquelle l'outil électroportatif risque de se déplacer en cas de recul brutal. Le choc du recul force l'outil électroportatif à tourner en direction opposée à celle de la meule à l'endroit où cette dernière s'est bloquée.
- Travaillez avec une particulière prudence dans les recoins, angles vifs, etc.. Empêchez que les outils installés rebondissent sur la pièce et s'y coïncent dedans. L'outil en place en train de tourner tend à se coincer dans les angles, sur les arêtes vives ou en cas d'impact. Ceci provoque une perte de contrôle ou un recul brutal.
■ N'utilisez jamais de chaîne de tronçonneuse ou de lame de scie dentée. De tels outils provoquent fréquemment des reculs brutaux ou vous feront perdre le contrôle de l'outil électroportatif.
- Évitez que le disque de tronçonnage se bloque et de lui imprimer une pression d'applique excessive. N'exécutez pas de coupes excessivement profondes.
Une surcharge du disque de tronçonnage accroît la contrainte qu'il subit ; il risque
plus de se coincer ou de se bloquer, ce qui accroît le risque d'un recul brutal donc d'une cassure du disque.
Si le disque de tronçonnage se coince ou si vous interrompez le travail pour une raison quelconque, éteignez l'outil électroportatif et tenez-le en main jusqu'à ce que le disque se soit entièrement immobilisé. Ne tentez jamais de sortir le disque encore en rotation de la pièce, car le disque risque de provoquer un recul brutal. Déterminez la cause du coïncement et supprimez-la.
■ Ne rallumez pas l'outil électroportatif tant que le disque se trouve dans la pièce. Avant d'entamer prudemment le tronçonnage, attendez que le disque ait atteint sa pleine vitesse. Il y a sinon risque, si le disque se trouve déjà dans la pièce lorsque vous allumez l'outil électroportatif, qu'il se coince dedans, en sorte brutalement ou provoque un recul subit.
- Étayez les dalles et pièces de grande taille pour éviter le risque que le disque de tronçonnage se coince dedans ou provoque un recul brutal. Les grandes pièces peuvent s'incurver sous leur poids propre. Il faut soutenir la pièce sur les deux côtés du disque de tronçonnage, à savoir aussi bien à proximité du disque de tronçonnage que sur les bords extérieurs de la pièce.
- Soyez particulièrement prudent lors des « coupes en poche » dans les murs existants ou dans d'autres zones n'offrant pas une visibilité complète. Le disque de tronçonnage plongeant dans la surface risque, s'il sectionne des conduites de gaz ou d'eau, des lignes électriques ou d'autres objets, de provoquer un recul brutal.
Autres consignes de sécurité
■ Remplacez immédiatement la coiffe en caoutchouc (8, voir rubrique « Vue d'ensemble ») en présence de dégâts.
■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.
Bruit et vibrations
Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.
Le niveau de bruit évalué en décibels (A) s'élève typiquement à :
- Niveau de pression acoustique : 94 dB(A) ;
- Niveau de puissance sonore : 105 dB(A) ; - Marge d'incertitude : K = 3 dB.
Valeur totale des vibrations (lors du tronçonnage de la pierre naturelle) :
- Valeur émissive : a _h=4,2 m/s^2 - Marge d'incertitude : K = 1,5 m/s
PRUDENCE!
Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.
REMARQUE
Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électropor tatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibra - tions indiqué se réfère aux principales applications de l'outil électroportatif. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électroportatif. Si toute fois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est in - diqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour pouvoir évaluer exactement la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint, ou tourne mais sans être effectivement en action. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l'outil électroportatif et des outils in stallés, maintien des mains au chaud, organisation des séquences de travail.
PRUDENCE!
Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.
Vue d'ensemble
1 Disques de tronçonnage diamantés
2 Broche à bride filetée
3 Capot de protection
4 Poignée
5 Échelle pour régler l'angle d'onglet
6 Écrou à ailettes
pour régler l'angle d'onglet
7 Vis à ailettes
servant à fixer le guide de coupe
parallèle
8 Coiffe en caoutchouc
9 Poignée supplémentaire
10 Cran anti-enclenchement de l'inter-
rupteur
11 Interrupteur
12 Robinet de fermeture
13 Raccord de branchement de l'eau
14 Câble de branchement 4,0 m avec, à titre d'alternative
a Connecteur selon IEC60309-2 à raccorder au transformateur de séparation
b Disjoncteur PRCD de protection des personnes
15 Levier de serrage pour régler la profondeur de coupe
16 Dispositif de blocage de la broche
17 Table de sciage
18 Plaque signalétique
19 Marquage des coupes (0°/30°/45°)
20 Guide de coupe parallèle
21 Clé hexagonale mâle
Données techniques
| Type d'appareil Scie à pierres | CS 60 WET | |
| Tension du secteur V/Hz 110/50 | ||
| Classe de protection II/ | ☐ | |
| Puissance absorbée W 1400 | ||
| Puissance débitée W 830 | ||
| Vitesse tr/mn 6000 | ||
| Diamètre max. du disque mm 170 | ||
| Hauteur de coupe mm 0–60 | ||
| Profondeur de coupe avec rail de guidage | mm 0–54 | |
| Coupe en onglet 0–45° | ||
| Profondeur de coupe si coupe en onglet | mm 5–44 | |
| Profondeur de coupe si coupe en onglet avec profilé de guidage | mm 0–38 | |
| Raccord à eau | 12 " (pour raccord rapide à ouverture / fermeture automatique), 6 bars max. | |
| Poids (sans le câble de raccordement) | kg | 4,5 |
Instructions d'utilisation
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.
Avant la mise en service
Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.
Raccordement à l'alimentation électrique – Appareils équipés d'un disjoncteur PRCD
AVERTISSEMENT!
L'exploitation de cet outil électroportatif n'est autorisée qu'avec le disjoncteur PRCD livré d'origine. Avant chaque utilisation, vous devrez vérifier systématiquement si le disjoncteur PRCD fonctionne correctement. Vérification du disjoncteur PRCD avant chaque utilisation :
■ Branchez la fiche mâle dans la prise de courant.

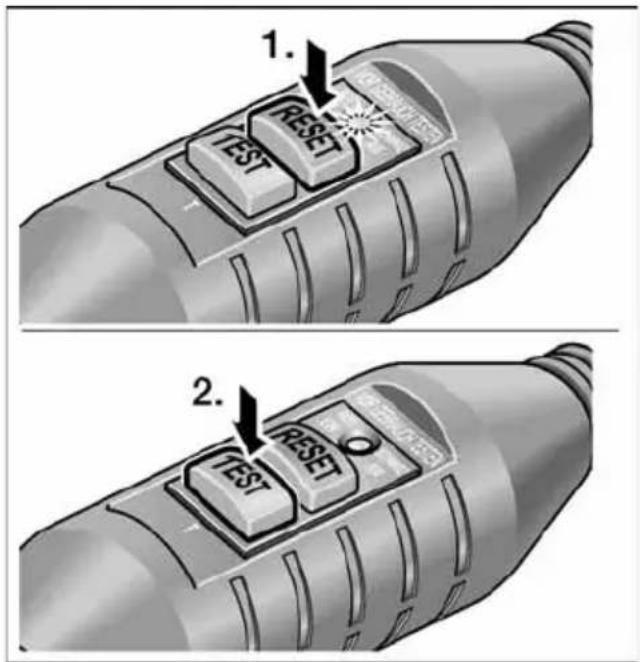

■ Actionnez la touche « RESET » (1). Le voyant de contrôle rouge doit s'allumer.
■ Actionnez la touche « TEST » (2.). Le disjoncteur PRCD doit disjoncter et le voyant de contrôle s'éteindre.
■ Après avoir actionné à nouveau la touche « RESET », la machine doit se laisser rallumer.
AVERTISSEMENT!
Si au moment de rallumer la machine le disjoncteur PRCD disjoncte répétitivement ou s'il ne disjoncte pas, débranchez immédiatement la machine du secteur. Il est interdit d'en poursuivre l'exploitation. Confiez le remplacement du disjoncteur PRCD à des spécialistes qualifiés en conséquence ou au service après-vente.
Raccordement au transformateur séparateur – Appareil à connecteur avec détrompeur
AVERTISSEMENT!
La norme VDE 0100 prescrit que les machines guidées à la main et destinées à fonctionner avec de l'eau doivent être exploitées avec un transformateur séparateur approprié conforme à EN 61558.
PRUDENCE!
La tension indiquée sur la plaque signalétique de l'outil électroportatif doit concorder avec la tension de sortie offerte par le transformateur séparateur utilisé. L'outil électroportatif est équipé d'un connecteur à détrompeur selon IEC 60309-2 avec contact de terre en position 12 heures, permettant le raccordement à un transformateur séparateur présentant une prise correspondante.
Le transformateur séparateur FLEX TT 2602/TT 2000 se conforme aux prescriptions indiquées.
AVERTISSEMENT!
Confiez le remplacement du connecteur à détrompeur, équipant cette ponceuse à eau, uniquement à des spécialistes qualifiés en conséquence ou au service après-vente.
Raccord à eau
i REMARQUE
Si vous ne disposez d'aucun moyen de raccordement au réseau d'eau, nous recommandons d'utiliser le réservoir d'eau sous pression WD 10 (contenance 10 litres, flexible sous pression de 4 m, n° de réf. 251.622).

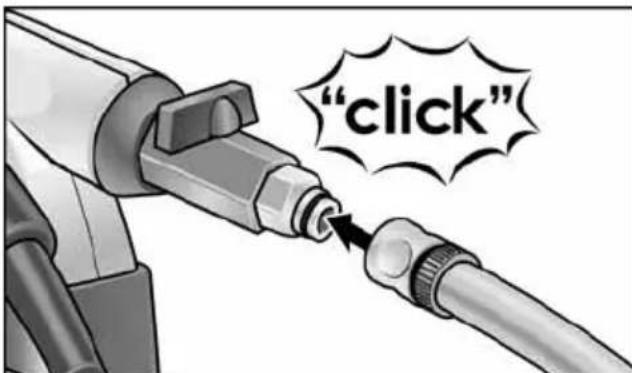

■ Branchez le flexible à eau ½" à l'aide d'un raccord rapide à fermeture automatique (en vente habituelle dans le commerce).

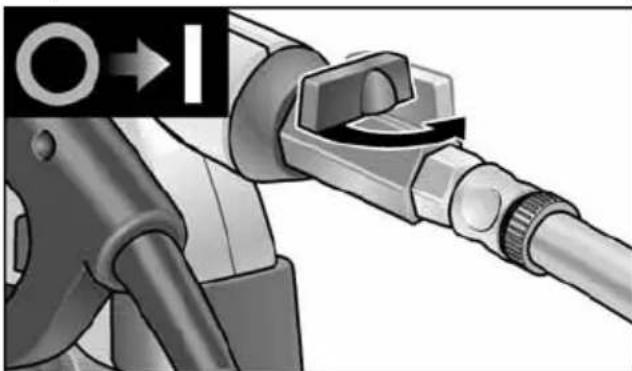

■ N'ouvrez le robinet de fermeture qu'une fois sur l'emplacement de mise en œuvre et avec le disque de tronçonnage en train de tourner.
i REMARQUE
Pendant le tronçonnage, modulez le débit de l'eau selon besoin. Corrigez le réglage pendant le tronçonnage.
■ Lorsque vous débranchez le flexible, veillez à ce qu'il ne coule pas d'eau dans l'appareil.

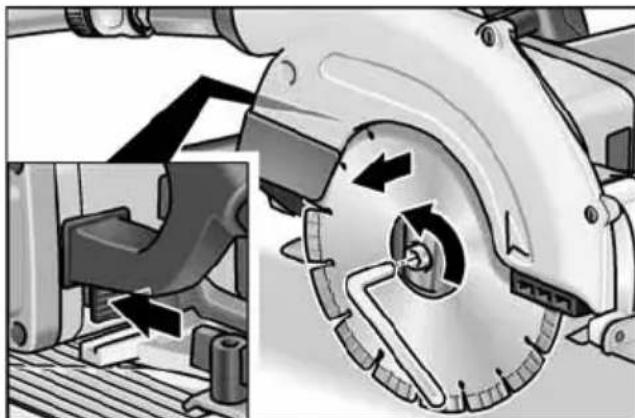

Fixez ou changez le disque de tronçonnage diamanté
■ Débranchez la fiche mâle de la prise de courant.
■ Appuyez sur le dispositif de blocage de la broche et maintenez-le appuyé. ■ A l'aide de la clé à six pans creux livrée d'origine, desserrez la vis de serrage en tournant dans le sens antihoraire.
■ Dévissez la vis de serrage (1) et retirez la bride avant de serrage (2). Retirez le disque de tronçonnage (3).
PRUDENCE!
- Respectez la position d'incorporation des brides de serrage respectivement arrière (4) et avant (2).
- Le sens de la flèche sur le disque à tronçonner (= le sens de coupe des dents) et le sens de la flèche sur le carter (= le sens de rotation) doivent concorder.
■ Introduisez le disque de tronçonnage dans le bon sens. Installez par-dessus la bride de serrage avant (2), collet tourné vers l'extérieur. Vissez ensuite à la main la vis de serrage (1) dans le sens horaire.
■ Appuyez sur le dispositif de blocage de la broche et maintenez-le appuyé. A l'aide de la clé à six pans creux, serrez la vis de serrage (1) à fond.
Allumage et extinction
PRUDENCE!
Pour des raisons de sécurité, la gâchette sécurisée ne comporte pas de cran d'arrêt, ce qui oblige à la maintenir enfoncée pendant le sciage.

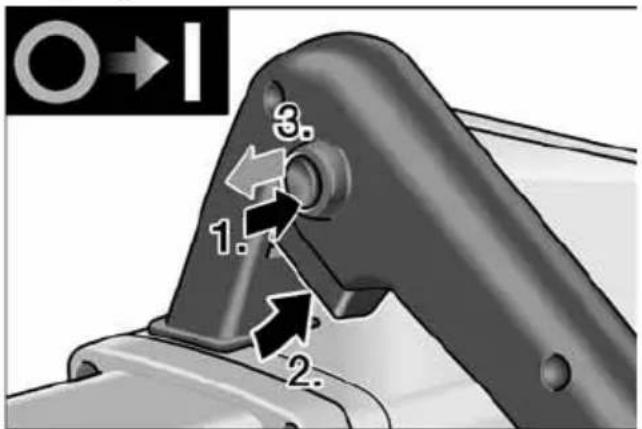

Allumage
■ Appuyez sur le cran anti-enclenchement et maintenez-le appuyé (1.).
■ Appuyez sur l'interrupteur de sécurité et maintenez-le appuyé (2.).
■ Relâchez le cran anti-enclenchement (3.).
Extinction
■ Relâchez la gâchette sécurisée.
Rallumage après une coupure de courant
AVERTISSEMENT!
Avant de rallumer l'appareil après une coupure de courant, déterminez impérativement la cause de cette coupure. Ne rallumez l'outil électroportatif que si vous êtes sûr de pouvoir l'utiliser sans risque. Vérifiez le fonctionnement du disjoncteur PRCD.
Réglage de la hauteur de coupe
REMARQUE
Pour obtenir des résultats de coupe optimaux, il faut que le disque de tronçonnage dépasse au maximum de 3 mm de la pièce.
■ Débranchez la fiche mâle de la prise de courant.
■ Desserrez le levier de serrage servant à régler la profondeur de tronçonnage 1.).
■ Réglez la hauteur de coupe demandée 2.) : Soulevez la scie de la table de tronçonnage = moindre profondeur de coupe.
■ Serrez à fond le levier de serrage (3.).
Régler l'angle de l'onglet
REMARQUE
Avec les coupes en onglet, la profondeur de coupe diminue ; rajustez-la suivant besoin.
■ Débranchez la fiche mâle de la prise de courant.
■ Desserrez l'écrou de serrage (1.).
■ A l'aide de l'échelle, réglez l'angle d'onglet nécessaire (2.).
■ Vissez l'écrou de serrage à fond (3.).
Guide de coupe parallèle
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.
REMARQUE
Pour pouvoir ranger la scie dans la mallette de transport livrée d'origine, il faut démonter la butée de parallélisme.
Pour obtenir des résultats de coupe optimaux, il faut monter la butée de parallélisme avant de scier.
L'arête butée regarde vers le haut à La surface d'applique de la table de sciage augmente.
L'arête butée regarde vers le bas à La coupe reste plus facilement parallèle à l'arête extérieure de la pièce.
Monter la butée parallèle :
■ Desserrez les vis à ailettes 1.).
■ Introduisez la butée de parallélisme (arête butée regardant vers le haut ou le bas) et réglez-la sur la largeur voulue (2.).
■ Serrez à nouveau à fond les vis à ailettes (3.).
Travailler avec l'appareil électrique
PRUDENCE!
- Après avoir éteint le moteur, le disque de tronçonnage diamanté continue de tourner brièvement.
- Si le disque de tronçonnage diamanté touche la pièce, un recul brutal risque de se produire.
REMARQUE
Une trop forte pression d'avance abaisse la performance de l'appareil, dégrade la qualité de coupe et raccourcit la durée de vie du disque de tronçonnage diamanté.
■ Réglez la profondeur de coupe sur la cote requise.
■ Si nécessaire, régler l'angle de l'onglet.
■ Raccordez l'appareil à l'alimentation électrique.
■ Avec la main droite, tenez la poignée, et avec la gauche la poignée auxiliaire.
■ Allumez la scie et attendez que le disque de tronçonnage ait atteint sa vitesse maximale.
■ Ouvrez l'arrivée d'eau.

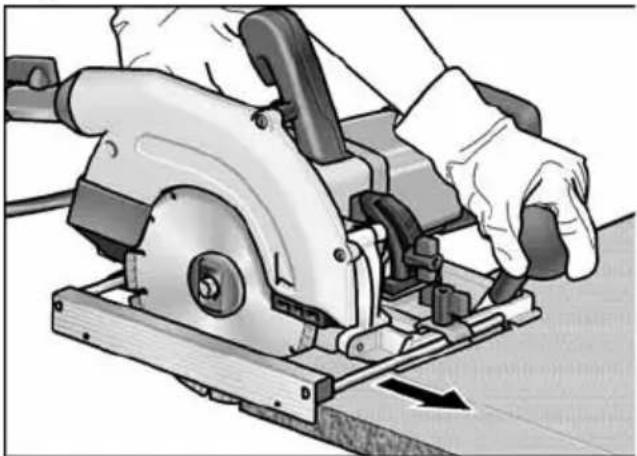

■ Posez la table de sciage sur la pièce en veillant à ce que le disque diamanté ne touche pas la pièce.
■ Approchez lentement le disque du matériau.
■ Guidez le disque dans sa progression dans le matériau, en lui imprimant une avance constante.
■ Si nécessaire, rajustez le débit de l'alimentation en eau.
■ Après la fin du tronçonnage :
- Éteignez la scie. Le disque de tronçonnage continue de tourner brièvement par inertie !
– Coupez l'alimentation en eau.
■ Après la fin du travail :
Nettoyez à fond l'outil électroportatif et ses accessoires.
Profilé de guidage
Vous pouvez vous procurer un profilé de guidage (longueur 800 mm) pour la scie à pierre dans chaque centre de SAV Flex (n° de réf. 353.280).
Pour dépasser cette longueur de guidage, vous pouvez emboîter 2 profilés supplémentaires. A cette fin, une plaque de jonction est disponible dans chaque centre de SAV Flex (n° de réf. 353.272).

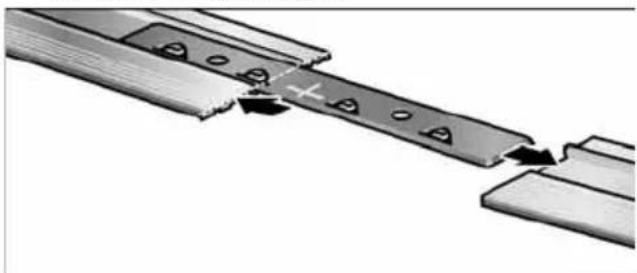

Montage de la plaque de jonction :
■ Retirez les coiffes sur la tranche des profilés de guidage.
■ Introduisez une moitié de plaque dans un profilé, l'autre moitié dans l'autre profilé.
■ Serrez l'excentrique (4x).
« Rodage » du profilé de guidage :
i REMARQUE
Avant d'utiliser le profilé pour la première fois, il faut couper la protection brise- copeaux à la largeur requise. Nous recommandons d'utiliser un disque de tronçonnage diamanté neuf.
■ Réglez l'angle de l'onglet sur 0°.
■ Réglez la profondeur de coupe sur 15 mm (1.).
■ Posez le profilé de guidage sur une surface robuste et plane de sorte que la protection brise-copeaux fasse saillie.
■ Allumez la scie.
■ Posez la rainure de guidage intérieure de la scie, avec cette dernière, sur le profilé (2.).
■ Faites avancer uniformément le disque de tronçonnage dans le sens de la coupe, jusqu'à l'extrémité du profilé de guidage (3.).
Utilisation du profilé de guidage
i REMARQUE
Lorsque vous posez la scie sur le profilé de guidage, utilisez toujours la rainure de guidage intérieure.

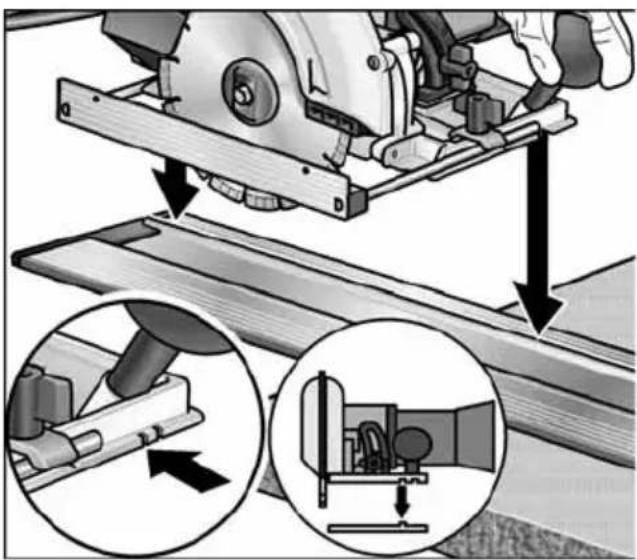

Rainure de guidage intérieure à angle d'onglet 0°

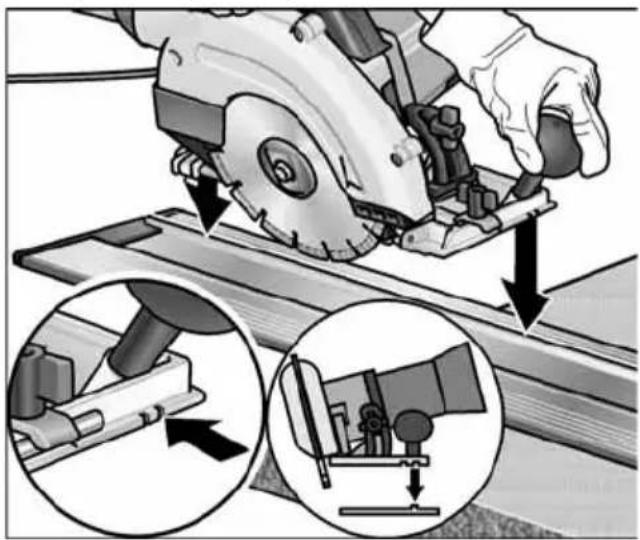

Rainure de guidage extérieure uniquement, à angle d'onglet réglé sur > 0°
Maintenance et nettoyage
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.
Nettoyage de l'outil électroportatif
AVERTISSEMENT!
N'utilisezni eau ni produits de nettoyage liquides.
■ Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.
■ Enlevez le mélange de matière abrasée et d'eau immédiatement après la fin du travail, ceci afin d'empêcher qu'il sèche sur la surface et forme des croûtes.
■ Lorsque vous changez le disque de tronçonnage diamanté, nettoyez la cavité intérieure du capot de protection.
■ Nettoyez également la rainure du profilé pour ne pas gêner le guidage de la scie donc compromettre la précision de la coupe.
Réparations
Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.
i REMARQUE
Pendant toute la période garantie, ne dévissez pas les vis du carter moteur. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.
Pièces de rechange et accessoires
Autres accessoires et notamment les outils utilisables : consultez les catalogues du fabricant.
Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com
Consignes pour la mise au rebut
AVERTISSEMENT!
Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.
Pays de l'UE uniquement Ne mettez pas les outils électriques à la poubelle des déchets domestiques !
Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.
i REMARQUE
Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.
Conformité C€
Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :
EN 60745 conformément aux dispositions énoncées dans les directives
2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsables de la documentation technique :
Exclusion de responsabilité
Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de laffaire, provoqués par le produit ou par l'impossibilité de l'utiliser.
Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
Indice
- Symboles utilisés
- AVERTISSEMENT!
- PRUDENCE!
- REMARQUE
- Symboles apposés sur l'appareil
- Pour votre sécurité
- Conformité d'utilisation
- Consigne de sécurité
- Recul brutal et consignes de sécurité correspondantes
- Autres consignes de sécurité
- Bruit et vibrations
- Vue d'ensemble
- Instructions d'utilisation
- Avant la mise en service
- Raccordement à l'alimentation électrique – Appareils équipés d'un disjoncteur PRCD
- Raccordement au transformateur séparateur – Appareil à connecteur avec détrompeur
- Raccord à eau
- i REMARQUE
- Fixez ou changez le disque de tronçonnage diamanté
- Allumage et extinction
- Allumage
- Extinction
- Rallumage après une coupure de courant
- Réglage de la hauteur de coupe
- Régler l'angle de l'onglet
- Guide de coupe parallèle
- Travailler avec l'appareil électrique
- Profilé de guidage
- « Rodage » du profilé de guidage :
- Utilisation du profilé de guidage
- Maintenance et nettoyage
- Nettoyage de l'outil électroportatif
- Réparations
- Pièces de rechange et accessoires
- Consignes pour la mise au rebut
- Conformité C€
- Exclusion de responsabilité
- Indice
Marque : Flex
Modèle : CS 60 WET
Catégorie : Ponceuse
