HASZNÁLATI ÚTMUTATÓ CS 60 WET Flex
Használt szimbólumok .....174
Szimbólumok a készüléken .....174
Az Ön biztonsága érdekében .....174
Zaj és vibráció .....177
Az első pillantásra .....178
Műszaki adatok....179
Használati útmutató .....180
Karbantartás és ápolás .....185
Ártalmatlanítási tudnivalók .....186
C ∈-Megfelelöség 186
Felelősség kizárása. 186
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzembe helyezés előtt olvassa el a kezelési útmutatót!
Védőszemüveg és fülvédő viselése!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 186 oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
– ezt a kezelési útmutatót,
– az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
– a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották.
Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak a következőkre lehet használni
– rendeltetés szerinti célokra,
– kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A CS 60 WET kövágó gép a következő célokra készült
– iparszerű felhasználás az iparban és a kézműiparban,
– vágás és fugák kialakítása víz adagolásával mű- és terméskövön, betonon és falazaton,
- olyan gyémánt vágótárcsákkal történő használat, melyeketa FLEX ehhez a készülékhez kínál, és amelyek legalább 6200 ford./perc fordulatszámra engedélyezettek.
Körfürészlapok használata nem megengedett.
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Mindig használni kell az elektromos szerszámhoz mellékelt védőburkolatot. A védőburkolatot biztonságosan kell felszerelni az elektromos szerszámra, és úgy kell beállítani, hogy a lehető legnagyobb fokú biztonság legyen elérhető, azaz a betétszerszám lehető legkisebb része nézzen burkolatlanul a kezelőszemély felé. A készülék kezelőjének és a közelben tartózkodó személyeknek a forgó betétszerszám síkján kívül kell tartózkodniuk.
A védőburkolatnak kell megvédenie a kezelőszemélyt a letört daraboktól és a betét-szerszámmal való véletlen érintkezéstöl.
Csak a gyártó által speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott gyémánt vágótárcsákat szabad használni. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
A vágótárcsa megengedett fordulatszá-
mának legalább annyinak kell lennie,
mint az elektromos szerszámon feltüntet-
tett legmagasabb fordulatszám.
A megengedettnél gyorsabban forgó tartozé-
kok széttörhetnek és szétrepülhetnek.
Vágótárcsákat csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a gyémánt vágótárcsa oldalfelületével csiszolni. A gyémánt vágótárcsák perifériás csiszolásra készültek. A szerszámokra gyakorolt oldalirányú erőhatás széttörheti azokat.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni a választott betétszerszámhoz.
A megfelelő karimák megtámasztják a betétszerszámokat, és lecsökkentik a törésveszélyt.
■ Nem szabad nagyobb elektromos szerszámok elhasznált vágótárcsáit használni. A nagyobb elektromos szerszámokhoz való betétszerszámok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
A vágótárcsák és szorítókarimák furatai-
nak pontosan kell illeszkedniük az Ön
elektromos szerszámának
csiszolóorsójára. Az elektromos
szerszám csiszolóorsójára nem pontosan
illeszkedő betétszerszámok egyenetlenül
forognak, nagyon erőteljesen rezegnek,
és a szerszám feletti ellenőrzés
elveszítését okozhatják.
Nem szabad sérült betétszerszámokat használni. Ellenőrizze a betétszerszámokat minden használat előtt letörések és repedések szempontjából.
Ha az elektromos szerszám vagy a betét-szerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülés-mentes szerszámot.
Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartóz-kodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon. A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
- Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek.
Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti. Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
A hálózati kábelt távol kell tartani a forgó betétszerszámoktól. Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszá-mot, mielőtt a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza. A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzőréseit. A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett. A kezelőszemély megfelelő óvintézkedésekel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében.
Kerülje el, hogy az alkalmazott szerszá-
mok a munkadarabról visszapattanjanak
vagy ott megszoruljanak. A forgó
betétszerszám hajlamos beszorulni
sarkoknál, éles peremeknél, vagy ha
visszapattan. Ez az ellenőrzés
elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrész-lapot használni. Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Kerülni kell a vágótárcsa blokkolódását vagy túl a túl magas rászorító nyomást. Ne végezzen túlzottan mély vágásokat. A vágótárcsa túlterhelése fokozza annak igénybevételét és meghajlásra vagy megakadásra való hajlamát, és így a visszarúgás vagy a csiszolótest eltörésének lehetőségét.
■ Amennyiben a vágótárcsa megszorul, vagy Ön valamilyen más okból megszakítja a munkát, először kapcsolja ki az elektromos szerszámot, és tartsa nyugodtan, amíg a tárcsa teljesen leáll. Soha nem szabad a még forgó tárcsát kihúzni a munkadarabból, mert különben visszarúgás történhet. Határozza és szüntesse meg a megszorulás okát.
■ Ne kapcsolja be újra az elektromos szerszámot, amíg az a munkadarabban található. Először hagyja a vágótárcsát elérni teljes fordulatszámát, mielőtt óvatosan folytatja a vágást. Ellenkező esetben a tárcsa elakadhat, kiugorhat a munkadarabból vagy visszarúgást okozhat, ha az elektromos szerszám bekapcsoláskor a munkadarabban van.
A lapokat vagy nagy munkadarabokat le kell támasztani a beszorult vágótárcsa és a visszarúgás kockázatának csökkentésére. A nagy munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot a tárcsa mindkét oldalán le kell támasztani, még pedig a vágótárcsa közelében és a szélénél egyaránt.
Különösen elővigyázatosnak kell lenni meglévő falakba vagy más be nem látható területekbe történő „zsebek vágásakor”. A bemerülő vágótárcsa gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba történő vágáskor visszarúgást okozhat.
További biztonsági útmutatások
A gumi védőelőtétet (8, lásd a „Az első pillantásra” c. részt) sérülések esetén azonnal ki kell cseréltetni.
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
– Hangnyomás szintje: 94 dB(A);
– Hangteljesítmény szintje: 105 dB(A);
– Bizonytalanság: K = 3 dB.
Teljes rezgési érték (terméskő vágásánál):
– Emissziós érték: a _h = 4,2 m/s ^2
– Bizonytalanság: K = 1,5 m/s ^2
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Az első pillantásra


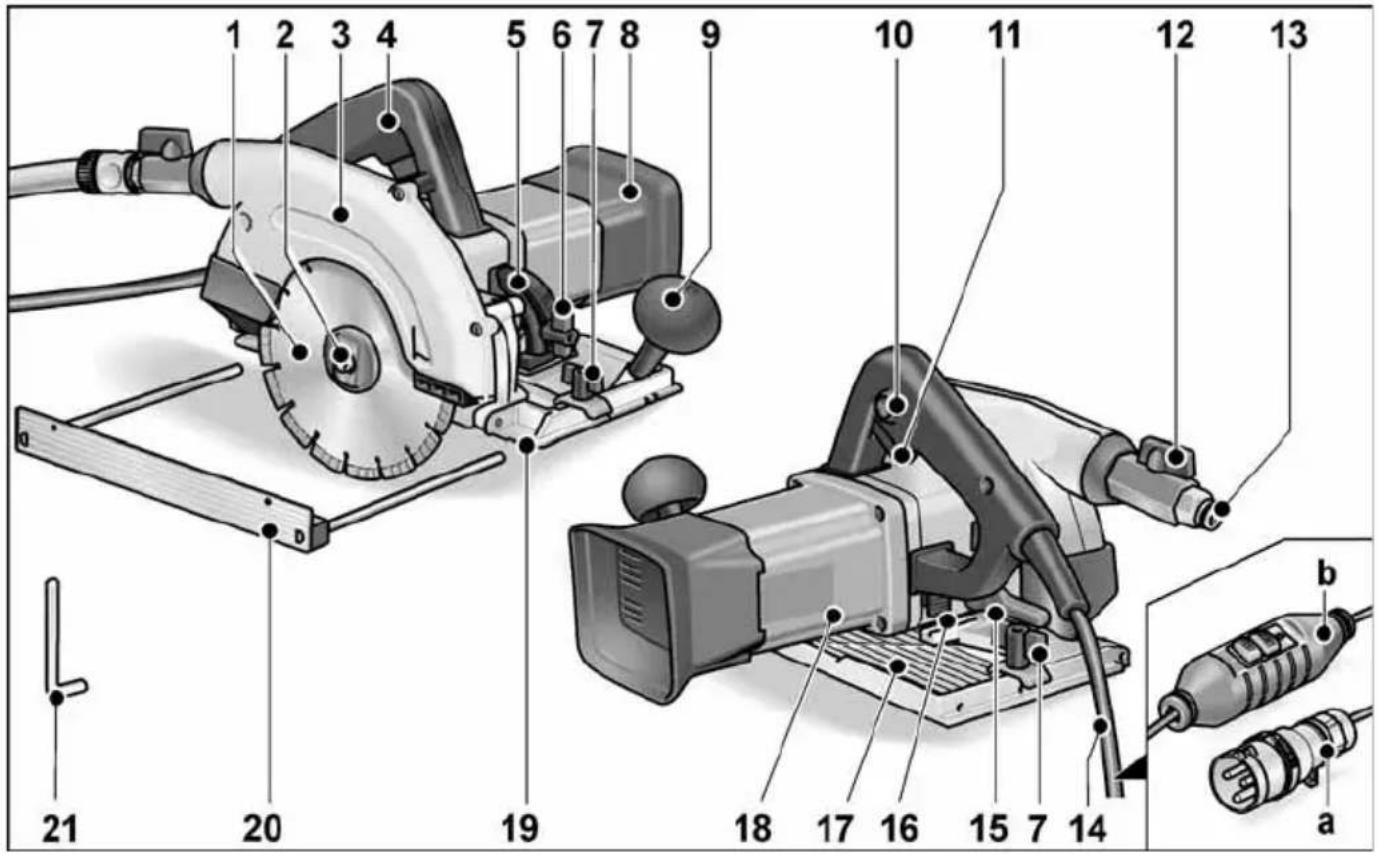

1 2 3 4 5 6 7 8 9 10 11 12 13 21 20 19 18 17 16 15 7 14 b a1 Gyémánt vágótárcsa
2 Orsó menetes peremmel
3 Védősapka
4 Kézi fogantyú
5 Skála a gérszöghöz
6 Szárnyas anya
A gérszög beállításához
7 Szárnyas csavar
a párhuzamos ütköző a rögzítéséhez
8 Gumi védőelőtét
9 Kiegészítő fogantyú
10 Bekapcsolási reteszelő a kapcsolóhoz
11 Kapcsoló
12 Elzárócsap
13 Csatoló a vízcsatlakozáshoz
14 4,0 m-es csatlakozó kábel alternatív módon
a IEC60309-2 szerinti
csatlakozódugasszal leválasztó
transzformátorra
csatlakoztatáshoz
b PRCD személyvédelmi
kapcsolóval
15 Rögzítőkar
a vágási mélység beállításához
16 Orsórögzítés
17 Fürészasztal
18 Típustábla
19 Vágásjelölés (0°/30°/45°)
20 Párhuzamos ütköző
21 Hatlapú imbuszkulcs
Műszaki adatok
| Készülék típusa | Kővágó gépCS 60 WET | |
| Hálózati feszültség V/Hz 110/50 | ||
| Védelmi osztály II/ | ☐ | |
| Teljesítményfelvétel W 1400 | ||
| Teljesítményleadás W 830 | ||
| Fordulatszám ford./perc 6000 | ||
| Max. korongátmérő mm 170 | ||
| Vágásmélység mm 0–60 | ||
| Vágási mélység vezetősínnel mm 0–54 | ||
| Gérvágás 0–45° | ||
| A vágás mélysége gérvágásnál | mm 5–44 | |
| A vágás mélysége vezetősínnel történő gérvágásnál | mm | 0–38 |
| Vízcsatlakozás | 12 " (önzáró gyorscsatolóhoz), max. 6 bar | |
| Súly (csatlakozókábel nélkül) | kg | 4,5 |
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.
Csatlakoztatás az áramellátásra – PRCD-kapcsolóval rendelkező készülékek
FIGYELMEZTETÉS!
Ezt az elektromos szerszámot csak a mellékelt PRCD kapcsolóval szabad működtetni. Alapvetően minden használat előtt meg kell vizsgálni a PRCD kapcsoló megfelelő működését.
A PRCD kapcsoló ellenőrzése minden alkalmazás előtt
■ A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.


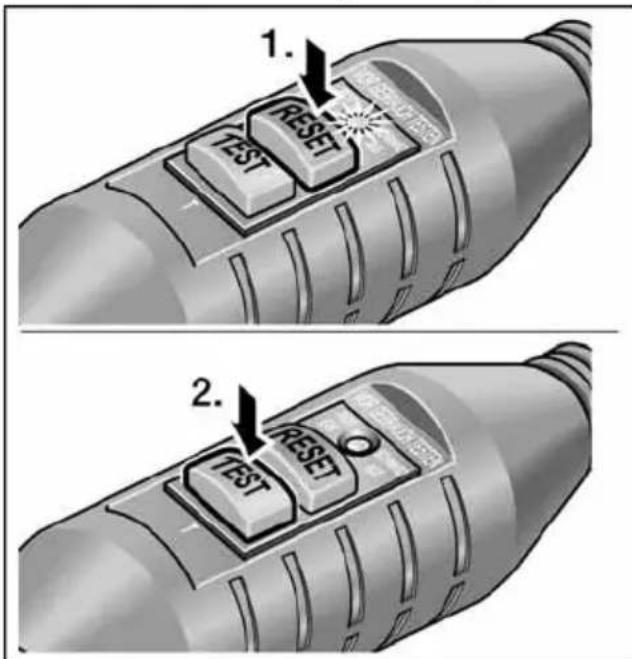

1. TEST RESET 2. TEST RESET O■ Nyomja meg a „RESET” gombot (1.). A piros ellenőrző lámpának ki kell gyulladnia.
- Nyomja meg a „TEST“ gombot (2.). A PRCD kapcsolónak ki kell kapcsolnia, és az ellenőrző lámpa kialszik. - A „RESET“ gomb ismételt megnyomása után a gépnek bekapcsolhatónak kell lennie.
FIGYELMEZTETÉS!
Ha a PRCD kapcsoló a gép bekapcsolásakor újra kikapcsol, vagy ha nem old ki a PRCD kapcsoló, akkor a gépet azonnal válassza le a hálózatról. A gépet a továbbiakban nem szabad használni. A PRCD kapcsolót csak megfelelően képesített szakemberrel vagy a vevőszolgálat képviselőjével szabad kicseréltetni.
Csatlakoztatás a leválasztó transzformátorhoz – Védőföldeléses (kontúr) csatlakozóval rendelkező készülékek
FIGYELMEZTETÉS!
A VDE 0100 szerint a vizes munkálatokhoz használt kézzel vezetett gépeket az EN 61558 szerint megfelelő leválasztó transzformátorral kell üzemeltetni.
VIGYÁZAT!
Az elektromos szerszám típustábláján szereplő feszültségértéknek egyeznie kell az alkalmazott leválasztó transzformátor kimeneti feszültségével.
Az elektromos szerszám az IEC 60309-2 szerint 12 óra állású földelő érintkezővel rendelkezik, amely megfelelő dugaszolóaljzatú leválasztó transzformátorhoz történő csatlakoztatást tesz lehetővé.
A TT 2602/TT 2000-es FLEX leválasztó transzformátor megfelel a megnevezett előírásoknak.
FIGYELMEZTETÉS!
A vizes csiszoló védőföldeléses csatlakozóját csak megfelelően képesített szakemberrel vagy a vevőszolgálat képviselőjével szabad kicseréltetni.
Vízcsatlakozás
i MEGJEGYZÉS

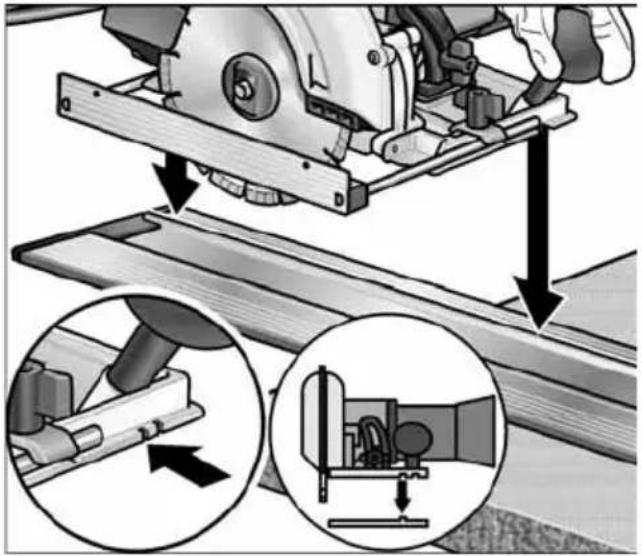

Ha nem áll rendelkezésre csatlakozás a vízellátóhálózatra, akkor a WD 10 (10 lúrtartalom, 4 m-es nyomótömlő, megrendelési szám 251.622) mobil víz-nyomótartály használata ajánlott.


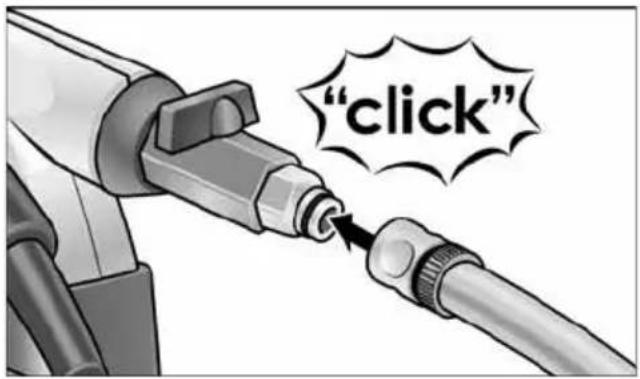

"click"■ Rögzítse az ½"-os víztömlőt kereskedelemben szokványos, önzáró gyorscsatolóval.

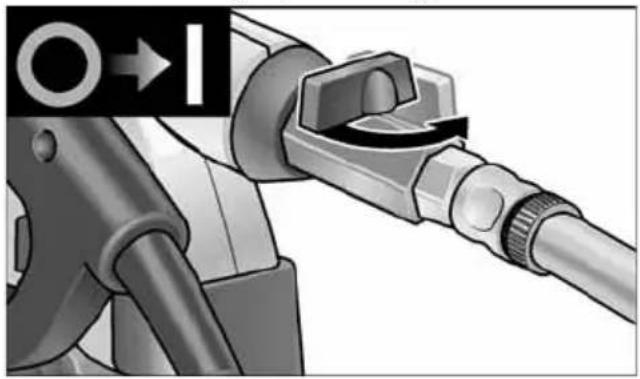

■ Az elzáró csapot csak az alkalmazási helyen és forgó vágótárcsa mellett nyissa ki.
i MEGJEGYZÉS
A vízbetáplálást a vágási szükséglethez kell igazítani. Vágás közben utánszabályozást kell végezni.
A tömlő levételekor ügyeljen arra, hogy ne érje víz a készüléket.
A gyémánt vágótárcsa rögzítése vagy cseréje
■ Húzza ki a hálózati dugaszt.

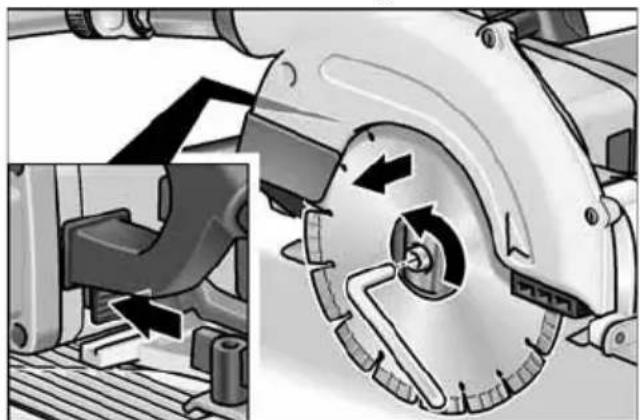

■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
Oldja ki a mellékelt imbuszkulccsal a feszítőcsavart az óramutató járásával ellentétes irányban.

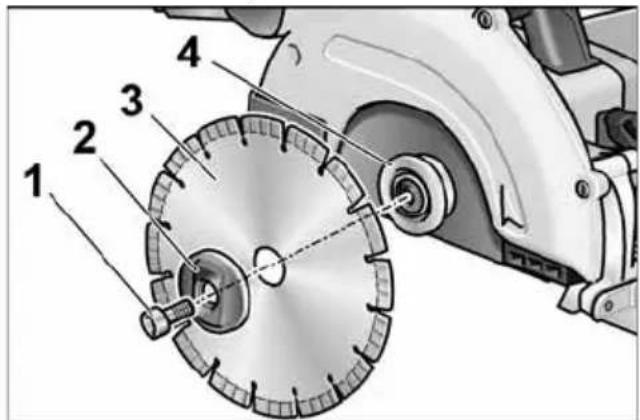

Csavarja le a feszítőcsavart (1), és vegye le az elülső feszítőkarimát (2). Vegye le a vágótárcsát (3).
FIGYELMEZTETÉS!
– Figyelembe kell venni a hátsó (4) és elülsó feszítőkarima (2) beszerelési helyzetét.
– A fogak vágási irányának (a nyíl iránya a vágótárcsán) és a házon feltüntetett forgásirányt jelző nyílnak egyezniük kell.
■ Helyezze be a vágótárcsát megfelelő helyzetben. Helyezze fel az elülső feszítőkarimát (2) a ráhegesztett gyűrűvel kifelé, és csavarja rá kézzel a feszítőcsavart (1) az óramutató járásával megegyező irányban.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést. Húzza meg erősen a feszítőcsavart (1) az imbuszkulccsal.
Be- és kikapcsolás
VIGYÁZAT!
A biztonsági kapcsoló biztonsági okokból nincs rögzítve, és fűrészelés közben nyomva kell tartani.
Bekapcsolás


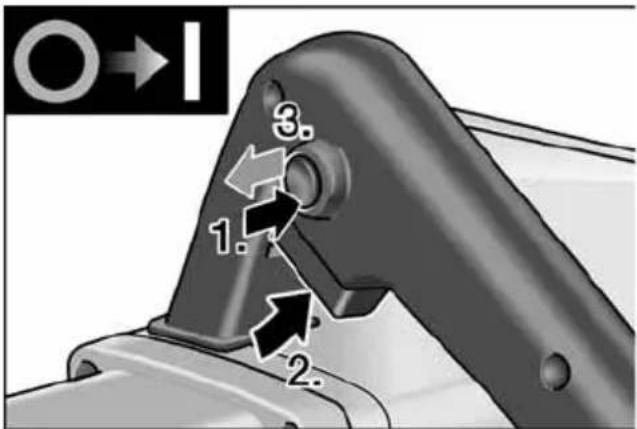

1. 2. 3.■ Nyomja le a bekapcsolási reteszelőt, és tartsa nyomva (1.).
■ Nyomja le a biztonsági kapcsolót, és tartsa nyomva (2.).
■ Engedje el a bekapcsolási reteszelőt (3.).
Kikapcsolás
■ Engedje el a biztonsági kapcsolót.
Újbóli bekapcsolás áramkimaradás után
FIGYELMEZTETÉS!
Az áramkimaradás utáni újbóli bekapcsolás előtt feltétlenül meg kell határozni az áram-kimaradás okát. Az elektromos szerszámot csak akkor szabad ismét bekapcsolni, ha lehetséges a veszélytelen üzemelés. Ellenőrizze a PRCD kapcsoló működését.
A vágási mélység beállítása
MEGJEGYZÉS

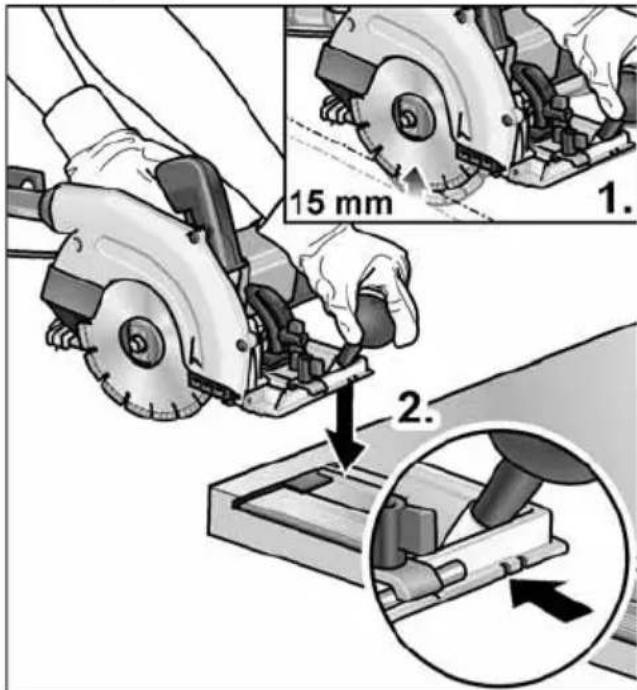

Optimális vágási eredményekhez a gyémánt vágótárcsának maximálisan 3 mm-rel nyúlhat ki a munkadarabból.
■ Húzza ki a hálózati dugaszt.
Oldja a vágásmélység-beállító rögzítő-karját (1.).

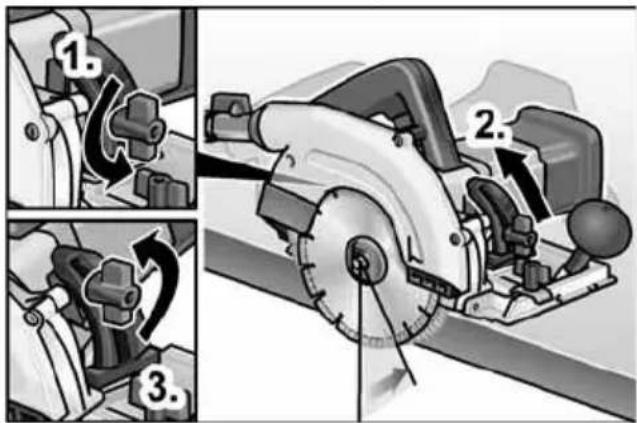

■ A szükséges vágási mélység beállítása2(): Emelje le a fűrészt a fűrészasztalról = csekélyebb vágási mélység.
■ Húzza meg a rögzítőkart (3.).
A gérszög beállítása
MEGJEGYZÉS
Gérvágásoknál csökken a vágási mélység, szükség esetén után kell állítani.
■ Húzza ki a hálózati dugaszt.
■ Oldja a szorítóanyát (1.).
- Állítsa be a szükséges gérszöget a skála segítségével (2.).
■ Húzza meg a szorítóanyát (3.).
Párhuzamos ütköző
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
MEGJEGYZÉS
A fűrész mellékelt szállító kofferbe történő elhelyezéséhez le kell szerelni a párhuzamos ütközót.
Optimális vágási eredményekhez a párhuzamos ütközönek fel kell szerelve lennie fűrészeléskor.
Ütközőél felfelé à Növeli a fűrészasztal felfekvési felületét.
Ütközőél lefelé à Megkönnyíti a munkadarab szélével párhuzamos vágásokat.
A párhuzamos ütköző felszerelése:

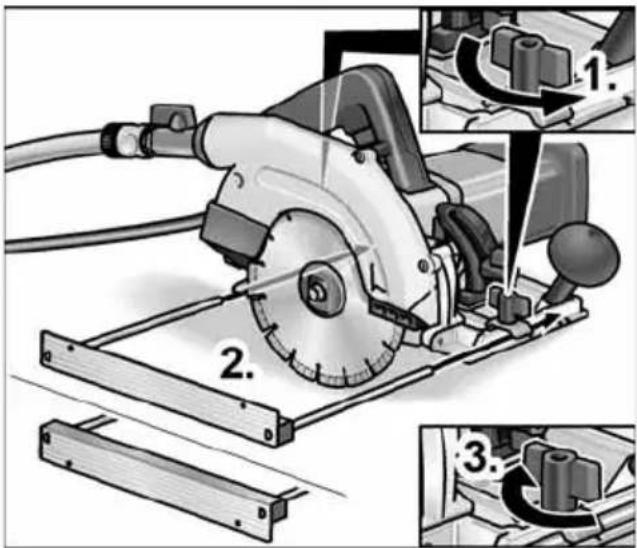

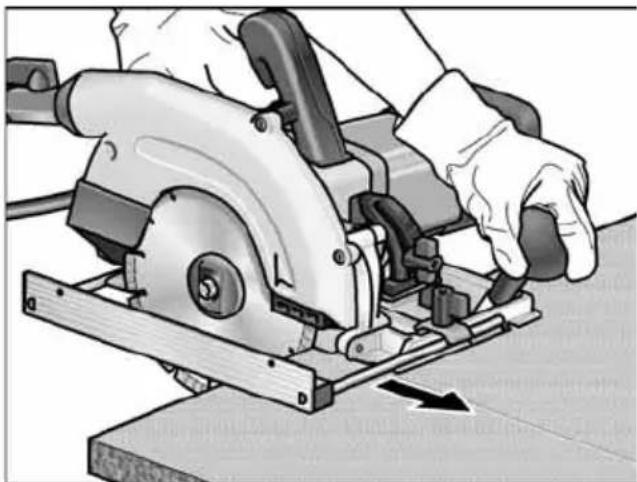

■ Oldja a szárnyas csavarokat (1.).
- Tolja be a párhuzamos ütközöt (ütközőél felfelé vagy lefelé), és állítsa be a kívánt szélességre (2.).
■ Húzza meg ismét a szárnyas csavarokat (3.).
Munkák az elektromos szerszámmal
VIGYÁZAT!
– Kikapcsolás után a gyémánt vágótárcsa még rövid ideig forog.
– Ha a forgó vágótárcsa érinti a munkadarabot, akkor visszarúgás történhet.
MEGJEGYZÉS
A túl erős elötolás csökkenti a készülék teljesítőképességét, rontja a vágás minőségét, és lecsökkenti a gyémánt vágótárcsa élettartamát.
■ Állítsa be a vágási mélységet a szükséges mértékűre.
■ Szükség esetén állítsa be a gérszöget.
■ Csatlakoztassa a készüléket az elektromos hálózatra.
■ Fogja meg jobb kézzel a markolatot és bal kézzel a kiegészítő fogantyút.
■ Kapcsolja be a fűrészt és várja meg, amíg a vágótárcsa eléri a maximális fordulatszámot.
■ Nyissa ki a vízbetáplálást.

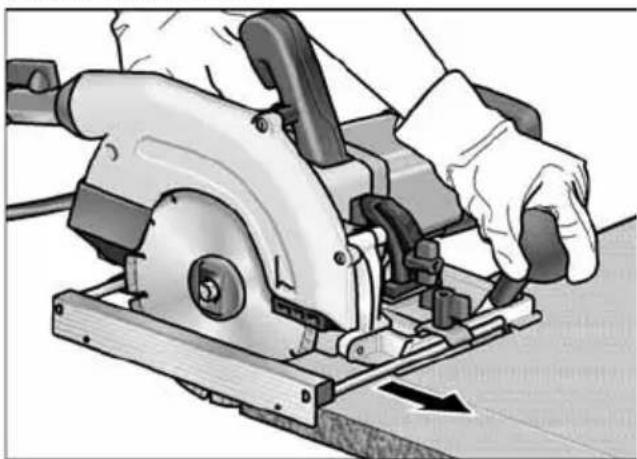

■ Helyezze a fűrészasztalt a munkadarabra, anélkül hogy a gyémánt vágótárcsa érintkezésbe kerülne a munkadarabbal.
■ Vezesse a fűrészt lassan az anyaghoz.
■ Egyenletes elötolással vezesse át a fűrészt az anyagon.
■ Szükség esetén állítson a vízbetáplálason.
■ A vágás befejezése után:
– Kapcsolja ki a fűrészt. A vágótárcsa még rövid ideig forog!
– Zárja el a vízbetáplálást.
■ A munka befejezése után:
Alaposan tisztítsa meg az elektromos szerszámot és a tartozékokat.
Vezetősín
A köfűrészhez való vezetősín (800 mm hosszú) minden FLEX ügyfélszolgálati központban kapható (megrendelési szám 353.280).
A vezetési hossz meghosszabbításához 2 vezetősínt össze lehet kapcsolni egymással. Ehhez minden FLEX-ügyfélszolgálati központban kapható összekötő (megrendelési szám 353.272).
Az összekötő felszerelése:

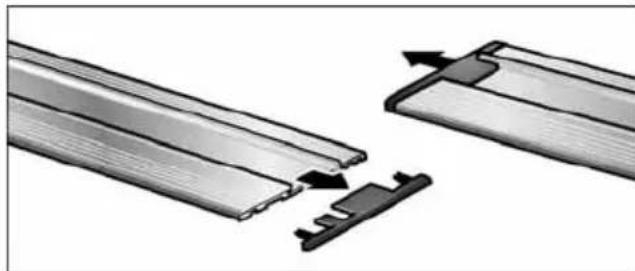

■ Távolítsa el a védőkupakokat a vezetősínekről.

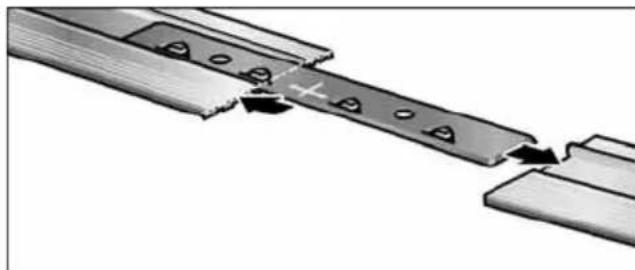

■ Tolja be az összekötőket félig a vezetősínekbe.


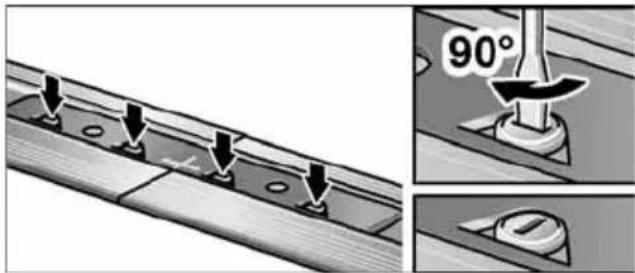

90°■ Feszítse meg az excentereket (4x).
A vezetősín „bevágása”:
i MEGJEGYZÉS
A vezetősín első használata előtt a szükséges szélességűre kell vágni a forgácsvédőt. Ajánlott új gyémánt vágótárcsát használni.
■ Állítson be 0°-os gérszöget.

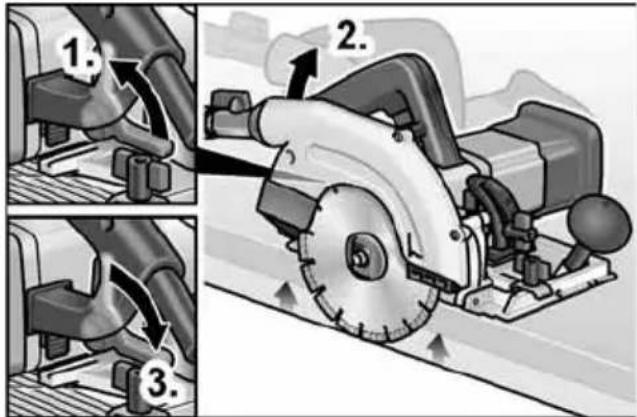

■ A vágási mélységet állítsa be 15 mm-rel().
■ Helyezze a vezetősínt stabil, sík aljzatra úgy, hogy a forgácsvédő elöl túlnyúljon.
■ Kapcsolja be a fűrészt.


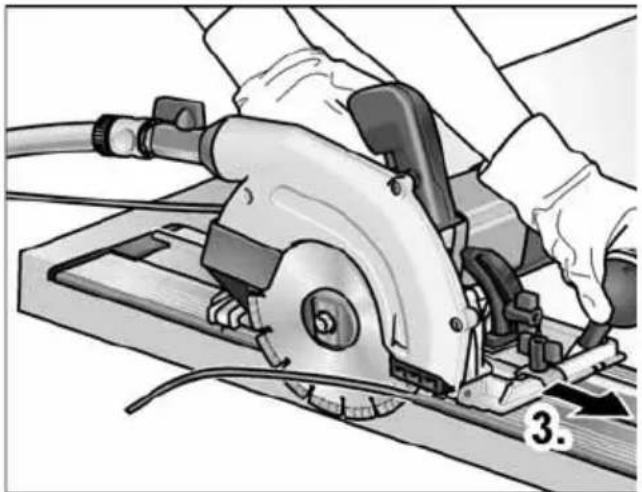

15 mm 1. 2.■ Helyezze a fűrészt a belső vezetőhoronnyal a vezetősínre (2.).
■ Tolja előre a fűrészt egyenletesen vágási irányban a vezetősín végéig (3.).
A vezetősín használata
i MEGJEGYZÉS
A fűrész vezetősínre történő ráhelyezésekor mindig használni kell a vezetőhornyokat.
Belső vezetőhorony-os gérszöggel
Külső vezetőhorony-nál> kisebb beállított gérszöggel
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Az elektromos szerszám tisztítása
FIGYELMEZTETÉS!
Nemszabad vizet, vagy folyékony tisztítószert használni.
A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Az anyagtörmelék/víz-keveréket azonnal a munka befejezése után el kell távolítani, hogy elkerülhető legyen a rászáradás és bevonatképződés.
A gyémánt vágótárcsa cseréjekor ki kell tisztítani a védőburkolat belsejét.
A vezetősínt szintén meg kell tisztítani, hogy a fűrész vezetése és így a vágás pontossága ne romoljon.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
MEGJEGYZÉS
A motorházon lévő csavarokat a garanciaidő alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.
Pótalkatrészek és tartozékok
A további tartozékok, különösen az alkalmazott szerszámok a gyártó katalógusában tekinthetők meg.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak.
EN 60745, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
Obsah
Použité symboly 187
