KÄYTTÖOHJE CS 60 WET Flex
Käytetyt symbolit 133
Symbolit koneessa 133
Turvallisuusasiaa 133
Melu ja tärinä 136
Kuva koneesta 137
Tekniset tiedot 138
Käyttöohjeet 139
Huolto ja hoito 144
Kierrätysohjeita 145
C €-Vaatimustenmukaisuus ..... 145
Vastuun poissulkeminen 145
Käytetyt symbolit
VAROITUS!
Viittaa välittömästi uhkaavaan vaaraan.
Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.
VARO!
Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.
OHJE
Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.
Symbolit koneessa
Lue käyttöohjeet ennen koneen käyttöönottoa!
Käyta silmien- ja kuulonsuojaimia!
Vanhan laitteen kierrätysohjeet (katso sivu 145)!
Turvallisuusasiaa
VAROITUS!
Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:
- koneen käyttöohje,
- sähkötyökalujen käyttöä koskevat "Yleiset turvallisuusohjeet" oheisessa vihkosessa (dokumentti nro: 315.915),
- käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.
Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.
Sähkötyökalua saa käyttää vain
- määräystenmukaiseen käyttötarkoitukseen,
- sen ollessa teknisesti moitteettomassa kunnossa.
Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.
Määräystenmukainen käyttö
Kivisaha CS 60 WET on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa,
– katkaisuun ja saumojen työstöön vedensyötöllä keino- ja luonnonkivessä, betonissa ja muuratuissa rakenteissa,
– käytettäväksi FLEXin tälle koneelle tarjoamien timanttikatkaisulaikkojen kanssa, joiden käyttö on sallittu vähintään 6200 r/min kierrosnopeudella.
Pyörösahanterien käyttö ei ole sallittu.
Turvallisuusohjeita
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
Käytä aina sähkötyökalun mukana toimitettavaa suojusta.
Suojuksen tulee olla hyvin kiinnitetty sähkötyökaluun ja säädetty niin, että koneen käyttäjän turvallisuus on suurin mahdollinen, ts. vain mahdollisimman pieni osa vaihtotyökalusta on avoin käyttäjään päin. Pysyttele poissa pyörivän vaihtotyökalun tasosta ja varmista, että myös muut lähistöllä olevat henkilöt toimivat samoin.Suojuksen tarkoituksena on suojata koneen käyttäjää irtoavilta kappaleilta ja estää tahaton kosketus vaihtotyökaluun.
- Käytä vain timanttikatkaisulaikkoja, jotka ovat valmistajan hyväksymiä ja suosittelemia nimenomaan tälle sähkötyökalulle. Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.
- Katkaisulaikan sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus. Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.
- Katkaisulaikkoja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan. Esimerkiksi: Älä koskaan hio käyttäen timanttikatkaisulaikan sivupintaa. Timanttikatkaisulaikat on tarkoitettu hiontaan laikan ulkokehällä. Työkalu saattaa murtua, jos siihen kohdistuu sivuttaisia voimia.
Käytä aina ehjää kiinnityslaippaa, joka sopii kooltaan ja muodoltaan valitsemaasi vaihtotyökaluun. Sopivat laipat tukevat vaihtotyökaluja ja vähentävät samalla murtumisriskiä.
- Älä käytä kuluneita katkaisulaikkoja, jotka ovat kuuluneet isompiin sähkötyökaluihin. Suurempien sähkötyökalujen vaihtotyökalut eivät sovellu pienempien sähkötyökalujen korkeille kierrosluville, ja ne voivat murtua.
■ Vaihtotyökalun ulkohalkaisijan ja pak-suuden tulee vastata sähkötyökalun mittatietoja. Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi. - Katkaisulaikan reikien ja kiinnityslaipan tulee sopia tarkasti sähkötyökalun hiomakaraan. Vaihtotyökalut, jotka eivät sovi tarkasti sähkötyökalun hiomakaraan, pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa koneen hallinnan menettämiseen.
- Älä käytä vioittuneita vaihtotyökaluja. Tarkista aina ennen koneen käyttöä, ettei vaihtotyökalussa ole säröjä tai halkeamia. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä vaihtotyökaluja. Kun olet tarkistanut ja asenta-nut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja var-mista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan. Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta. Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä. Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.
■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta. Työstettävästä pinnasta irtoavat kappaleet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.
- Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät koneen hallinnan, verkkojohto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.
- Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt. Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.
- Älä kanna koskaan käynnissä olevaa sähkötyökalua. Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.
■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot. Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.
- Älä käytä sähkötyökalua palavien materiaalien lähellä.Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.
Takapotku ja siihen liittyvät turvallisuusohjeet
Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen. Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti. Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan.
- Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat. Mikäli mahdollista, käytä aina lisäkahvaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin. Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.
- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle. Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.
- Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa. Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hiomalaikan liike jumittumiskohdassa.
■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella. Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta. -
Älä käytä ketju- tai hammastettua sahanterää. Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.
■ Vältä katkaisulaikan kiinnijuuttumista ja liian kovaa painamista. Älä tee liian syviä leikkauksia. Katkaisulaikan ylikuormittaminen lisää laikan rasitusta ja alttiutta kallistua tai juuttua kiinni ja siten takapotkun ja hiomanlaikan rikkoutumisen mahdollisuutta.
Jos katkaisulaikka juuttuu kiinni tai keskeytät työn jostain muusta syystä, pysäytä sähkötyökalu ja pidä siitä hyvin kiinni, kunnes laikka on täysin pysähtynyt. Älä koskaan yritä poistaa vielä pyörivää laikkaa työkohteesta, seurauksena saattaa olla takapotku. Selvitä, mikä aiheutti kiinnijuuttumisen, ja poista sen aiheuttanut syy. -
Älä käynnistä sähkötyökalua, jos se on vielä kiinni työkappaleessa. Jatka varovasti leikkaamista vasta sitten, kun katkaisulaikka pyörii maksimi kierrosnopeudella. Muutoin laikka voi tarttua kiinni, ponnahtaa pois työkappaleesta tai aiheuttaa takapotkun, jos sähkötyökalu on käynnistettäessä kiinni työkappaleessa.
■ Tue laatat tai isot työkappaleet, jotta katkaisulaikan kiinnijuuttumisen ja takapotkun riski pienenee. Isot työkappaleet saattavat taipua oman painonsa vaikutuksesta. Työkappale tulee tukea laikan kummaltakin puolelta sekä katkaisulaikan vierestä että myös reunasta.
■ Noudata erityistä varovaisuutta, kun teet "upotusleikkauksia" valmiisiin seiniiin tai muihin kohteisiin, joiden taakse ei näe. Materiaaliin uppoava katkaisulaikka saattaa aiheuttaa takapotkun osuessaan kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.
Muita turvallisuusohjeita
■ Jos kumisuoja (8, katso kohta "Kuva koneesta") vioittuu, vaihda se heti.
■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.
Melu ja tärinä
Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.
Koneen A-painotettu melutaso on tavallisesti:
- Äänenpainetaso: 94 dB(A);
- Äänitehotaso: 105 dB(A);
- Epävarmuus: K = 3 dB.
Tärinän kokonaisarvo (luonnonkiveä leikattaessa):
- Päästöarvo: a h = 4,2 m/s^2
- Epävarmuus: K = 1,5 m/s
VARO!
Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.
i OHJE
Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.
Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.
Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.
Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei varsinaisesti käytössä.
Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.
Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi:
sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.
VARO!
Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

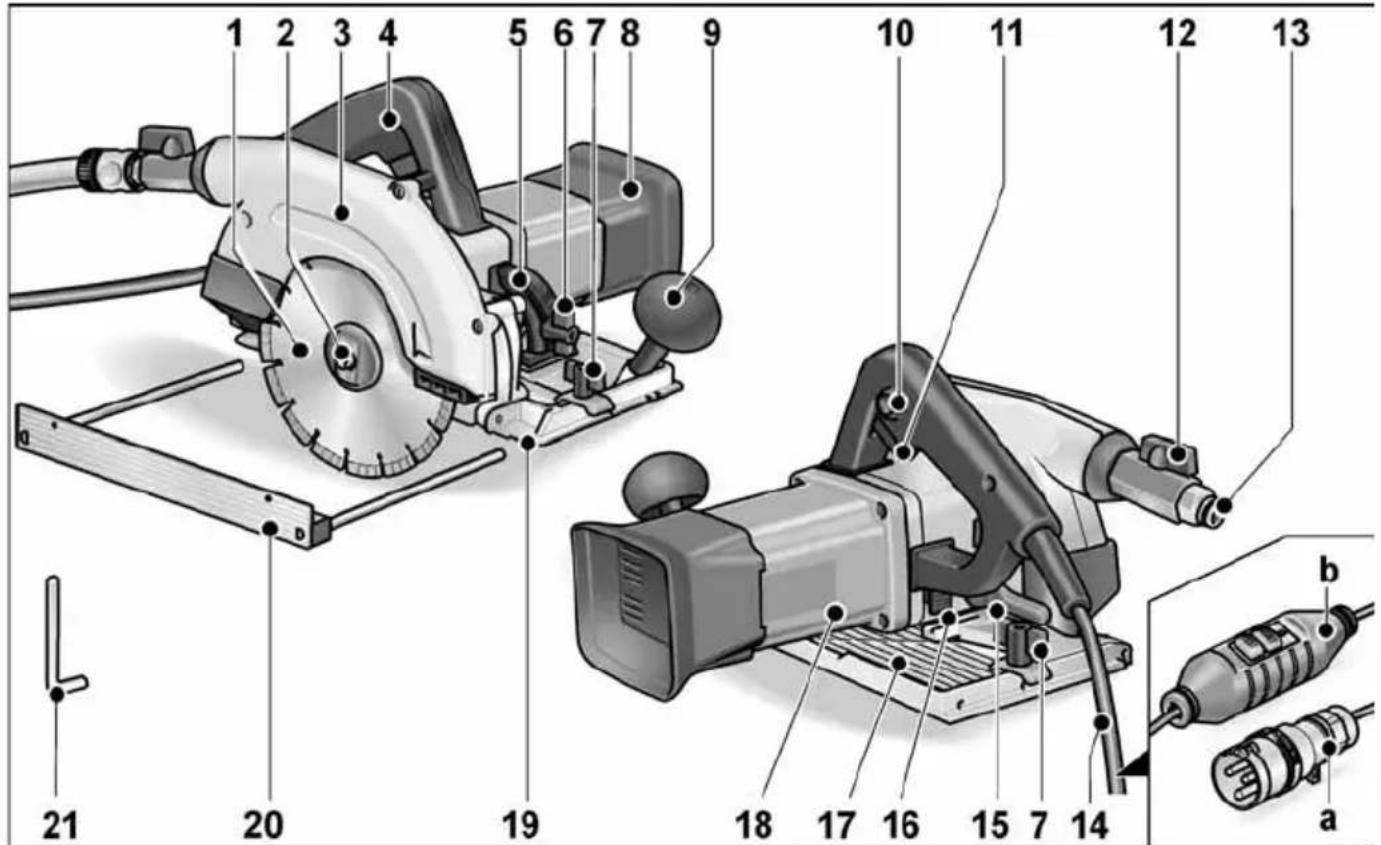

Kuva koneesta
2 Kara, jossa kierrelaippa
3 S u o j u s
4 Käsikahva
5 Jiirikulman asteikko
6 Siipimutteri
jiirikulman säätöä varten
7 Siipiruuvi
sivuvasteen kiinnittämiseen
8 Kumisuoja
9 Lisäkahva
11 Käynnistyskytkin
12 Sulkuhana
13 Vesiliitännän liitin
10 Käyttökytkimen käynnistysvarmistin
14 Liitäntäjohto 4,0 m, jossa vaihtoehtoisesti
a IEC60309-2 mukainen pistoke suojaerotusmuuntajaan kytkemistä varten
b PRCD-vikavirtasuojakytkin
15 Kiristysvipu sahaussyvyyden säätöä varten
16 Karalukko
17 Jalkalevy
18 Tyyppikilpi
19 Sahausmerkki (0°/30°/45°)
20 Sivuvaste
21 Kuusiokoloavain
Tekniset tiedot
| Konetyyppi Kivisaha | CS 60 WET | |
| Verkkojännite V/Hz 110/50 | ||
| Suojausluokka II/ | ☐ | |
| Ottoteho W 1400 | ||
| Antoteho W 830 | ||
| Kierrosnnopeus r/min 6000 | ||
| Laikan halkaisija max. mm 170 | ||
| Sahaussyvyys mm 0–60 | ||
| Sahaussyvyys ohjaimen kanssa | mm 0–54 | |
| Jiirisahaus | 0–45° | |
| Sahaussyvyys jiirisahauksessa | mm | 5–44 |
| Sahaussyvyys jiirisahauksessa ohjaimen kanssa | mm 0–38 | |
| Vesiliitäntä | 12 " (itsesulkeutuvalle pikaliittimelle), max. 6 bar | |
| Paino (ilman liitäntäjohtoa) | kg 4,5 | |
Käyttöohjeet
VAROITUS!
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Ennen käyttöönottoa
Ota sähkötyökalu ja tarvikkeet pois pak-kauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.
Kytkentä virtalähteeseen – laitteet, jotka on varustettu PRCD-kytkimellä
VAROITUS!
Sähkötyökalun käyttö on sallittu vain sen mukana toimitettavan PRCD-kytkimen kanssa. Tarkista aina ennen koneen käyttöä, että PRCD-kytkin toimii asianmukaisesti.

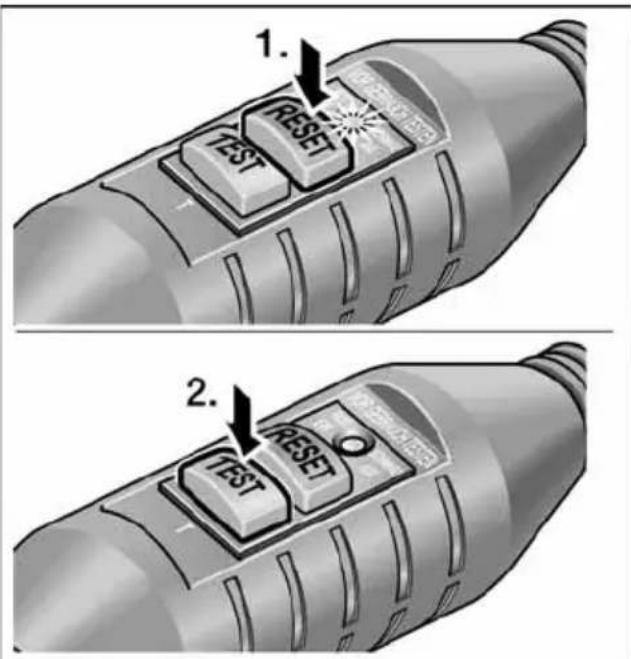

PRCD-kytkimen tarkastus aina ennen käyttöä:
■ Pane pistotulppa pistorasiaan.
■ Paina palautuspainiketta "TEST" (2.). PRCD-kytkimen tulee katkaista virta, merkkivalo sammuu.
■ Painettaessa uudelleen "RESET" painiketta pitää koneen käynnistämisen olla mahdollista.
VAROITUS!
Jos PRCD-kytkin katkaisee toistuvasti virran käynnistettäessä kone tai PRCD-kytkin ei jostain syystä toimi, irrota kone heti verkosta. Koneen käyttö ei enää ole sallittu. PRCD-kytkimen saa vaihtaa vain riittävän pätevyyden omaava ammattiasentaja tai valtuutettu huoltoliike.
Kytkentä suojaerotusmuuntajaan – laitteet, jotka on varustettu erikoispistokkeella
VAROITUS!
VDE 0100 normin mukaan käsissä pidettävien koneiden, joita käytetään märissä olosuh-teissa, tulee olla kytkettynä sopivaan EN 61558 mukaiseen suojaerotusmuuntajaan.
VARO!
Sähkötyökalun tyyppikilpeen merkityn jännitteen tulee olla sama kuin käytettävän suojaerotusmuuntajan lähtöjännite.
Sähkötyökalu on varustettu IEC 60309-2 mukaisella erikoispistokkeella (maapistokkeen asento klo 12), jonka voi kytkeä vastaavalla pistorasialla varustettuun suojaerotus-muuntajaan.
FLEX suojaerotusmuuntaja TT 2602/TT 2000 täyttää mainittujen säännösten vaatimukset.
VAROITUS!
Märkähiomakoneen erikoispistokkeen saa vaihtaa vain riittävän pätevyyden omaava ammattiasentaja tai valtuutettu huoltoliike.

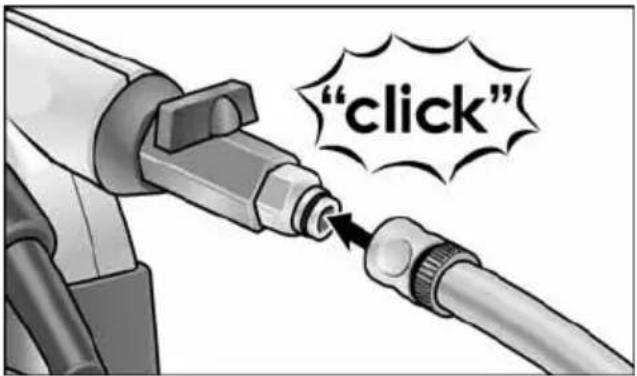

Vesiliitäntä

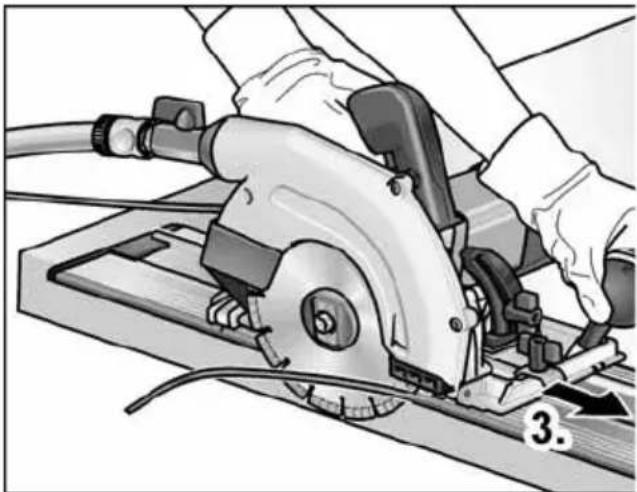

i OHJE
Kun liitäntä vedensyöttöverkkoon puuttuu, on suositeltavaa käyttää siirreltävää painevesiastiaa WD 10 (säiliötilavuus 10 litraa, 4 m paineilmaletku, tilausnumero 251.622).


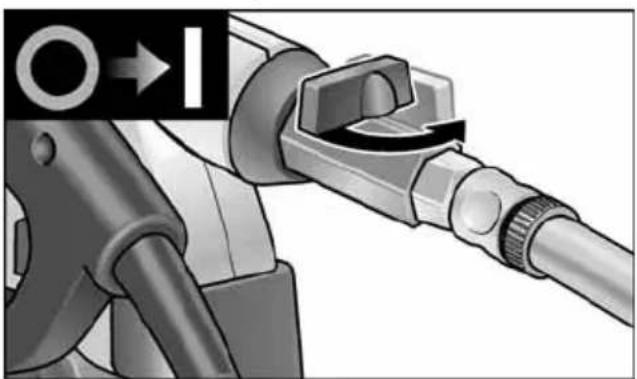

■ Avaa sulkuhana vasta käyttöpaikalla ja katkaisulaikan pyöriessä.
i OHJE
Säädä vedentulo leikkaustehtävään sopivaksi. Jälkisäädä leikkaamisen aikana.
■ Kun irrotat letkun, varo ettei vettä pääse koneeseen.

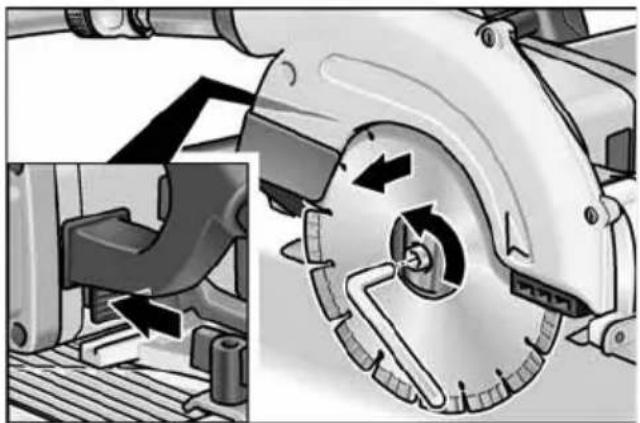

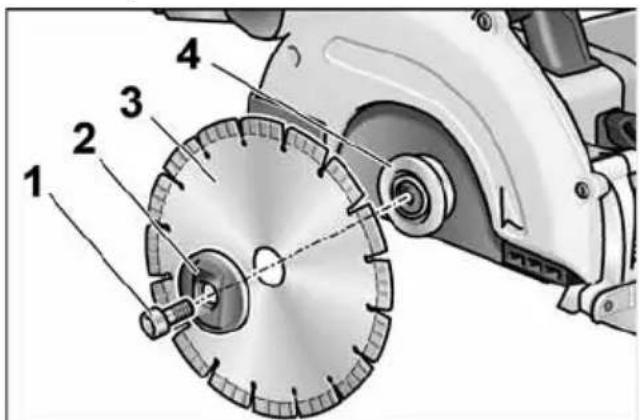

Timanttikatkaisulaikan kiinnitys tai vaihto
■ Irrota pistotulppa pistorasiasta.
■ Paina karalukkoa ja pidä se pohjaan painettuna.
- Avaa kiinnitysruuvi koneen mukana tulevalla kuusiokoloavaimella vastapäivään kiertäen.
- Irrota kiinnitysruuvi (1) ja poista etummainen kiinnityslaippa (2). Irrota katkaisulaikka (3).
VARO!
- Huomioi takalaipan (4) ja etulaipan (2) asennusasento.
- Hampaiden leikkaussuunnan (nuolen suunta katkaisulaikassa) ja rungossa olevan pyörimissuuntanuolen tulee olla sama.
■ Aseta katkaisulaikka paikoilleen oikein päin. Aseta etulaippa (2) paikoilleen kaulus ulospäin ja kiinnitä kiinnitysruuvi (1) käsin myötäpäivään kiertäen.
■ Paina karalukkoa ja pidä se pohjaan painettuna. Kiristä kiinnitysruuvi (1) kuusiokoloavaimella.
Käynnistys ja pysäytys
VARO!
Turvakytkin ei lukitu turvallisuussyistä ja se on pidettävä pohjaan painettuna sahaamisen aikana.

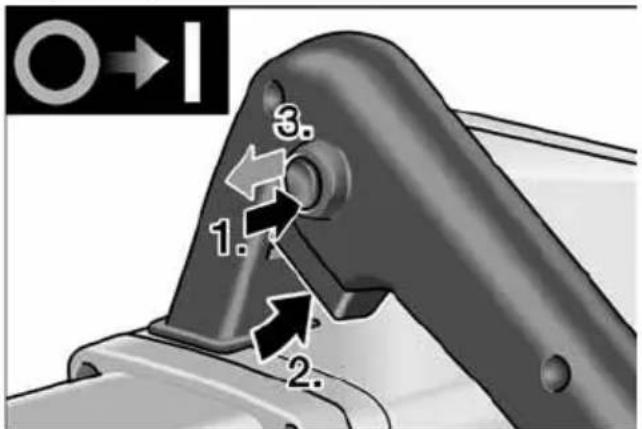

Käynnistys
■ Paina turvakytkintä ja pidä painettuna (2.).
■ Päästä käynnistysvarmistin vapaaksi (3.).
Pysäytys
■ Päästä turvakytkin vapaaksi.
Uudelleenkäynnistys sähkökatkon jälkeen
VAROITUS!
Selvitä ehdottomasti ennen uudelleenkäynnistystä sähkökatkon jälkeen, mikä aiheutti sähkökatkon. Käynnistä sähkötyökalu vasta sitten, kun sen vaaraton käyttö on mahdollista. Tarkista PRCD-kytkimen toiminta.

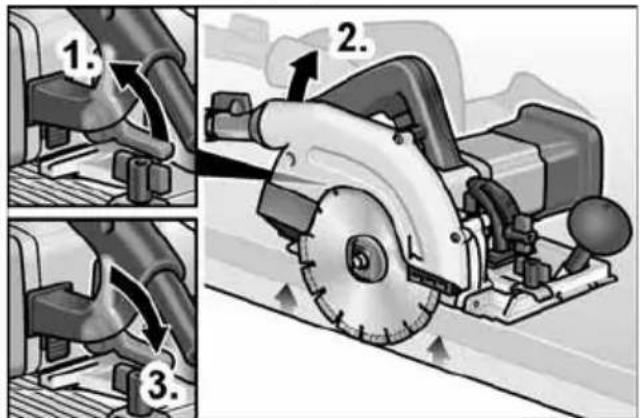

Leikkaussyvyyden säätö
OHJE
Jotta leikkaustuloksesta tulee optimaalinen, saa timanttikatkaisulaikka ulottua enintään 3 mm työkappaleen ulkopuolelle.
■ Irrota pistotulppa pistorasiasta.
■ Löysää kiristysvipu leikkaussyvyyden säätämiseksi (1.).
■ Säädä vaadittava leikkaussyvyys (2.): Nosta sahaa jalkalevystä = pienempi leikkaussyvyys.
■ Kiristä kiristysvipu (3.).

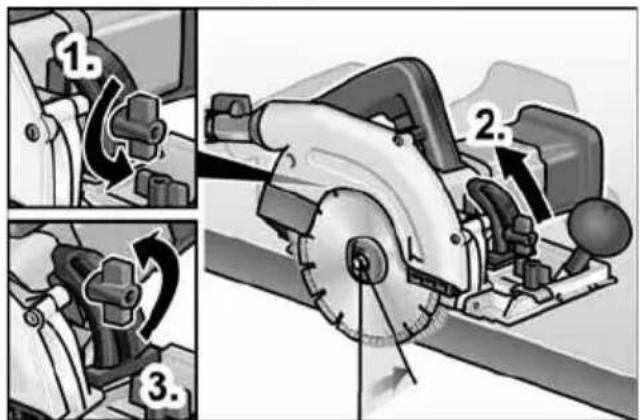

Jiirikulman säätö
OHJE
Jiirisahauksissa sahaussyvyys pienenee, säädä tarvittaessa uudelleen.
■ Irrota pistotulppa pistorasiasta.
■ Avaa kiinnitysmutteri (1.).
■ Säädä vaadittava jiirikulma asteikon avulla (2.).
■ Kiristä kiinnitysmutteri (3.).

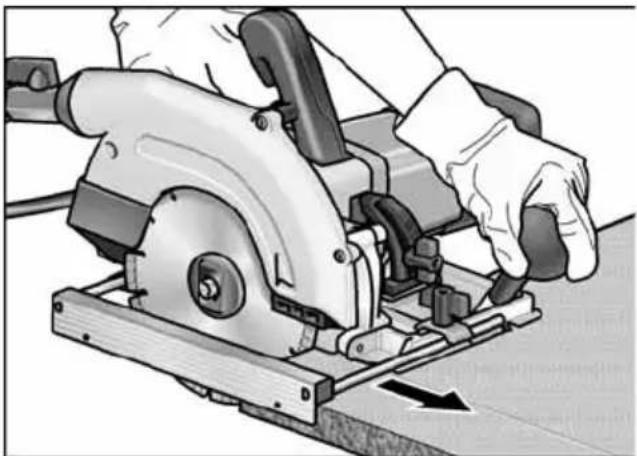

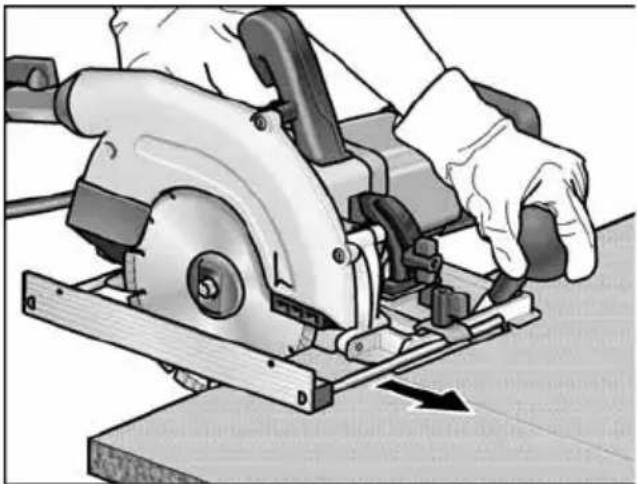

Sivuvaste
VAROITUS!
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
OHJE
Jotta saha sopii mukana toimitettuun kuljetus-laukkuun, on sivuvaste irrotettava.
Sivuvasteen tulee olla sahattaessa kiinnitettynä optimaalisen sahaustuloksen aikaansaami-seksi.
Vasteen reuna ylöspäin à jalkalevyn tukipinta suurenee.
Vasteen reuna alaspäin à työkappaleen reunan suuntaiset leikkaukset onnistuvat helpommin.

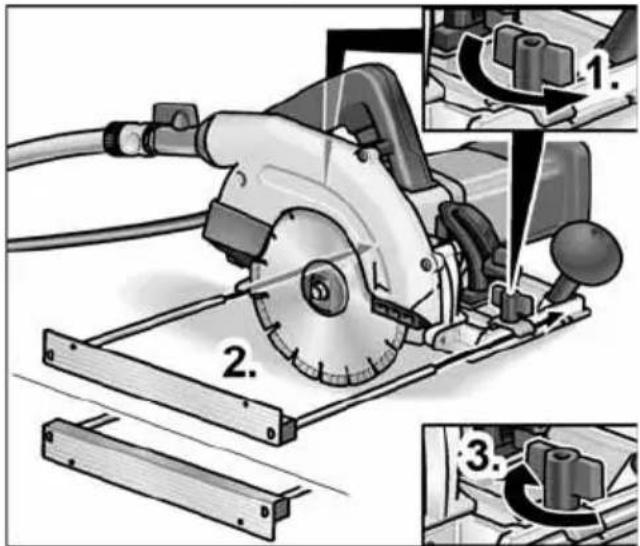

Sivuvasteen kiinnitys:
■ Avaa siipiruuvit (1.).
■ Työnnä sivuvaste (vasteen reuna ylös-tai alaspäin) paikoilleen ja säädä sopivalle leveydelle (2.).
■ Kiristä siipiruuvit (3.).
Työskentely sähkötyökalulla
VARO!
- Pysäyttämisen jälkeen timanttikatkaisu-laikka pyörii vielä jonkin aikaa.
- Jos pyörivä katkaisulaikka koskettaa työkappaletta, seurauksena voi olla takaisku.
OHJE
Syöttöliikkeen ollessa liian voimakas laitteen suoritusteho heikkenee, leikkausten laatu huononee ja timanttikatkaisulaikan käyttöikä lyhenee.
■ Säädä leikkaussyvyys sopivan kokoiseksi.
■ Säädä tarvittaessa jiirikulma.
■ Kytke kone sähköverkkoon.
■ Tartu oikealla kädellä kahvaan ja vasemmalla kädellä lisäkahvaan.
Käynnistä saha ja odota, kunnes katkaisulaikka on saavuttanut maksimi kierrosnopeuden.
■ Avaa vedentulo.
■ Aseta jalkalevy työkappaleen päälle niin, ettei timanttikatkaisulaikka kosketa työkappaletta.
■ Vie saha hitaasti materiaalia vasten.
■ Ohjaa sahaa tasaisella nopeudella materiaalin läpi.
■ Jälkisäädä vedentulo tarvittaessa.
■ Kun leikkaus on valmis:
– Pysäytä saha. Katkaisulaikka pyörii vielä jonkin aikaa!
- Sulje vedentulo.
■ Töiden jälkeen:
Puhdista sähkötyökalu ja tarvikkeet huolellisesti.

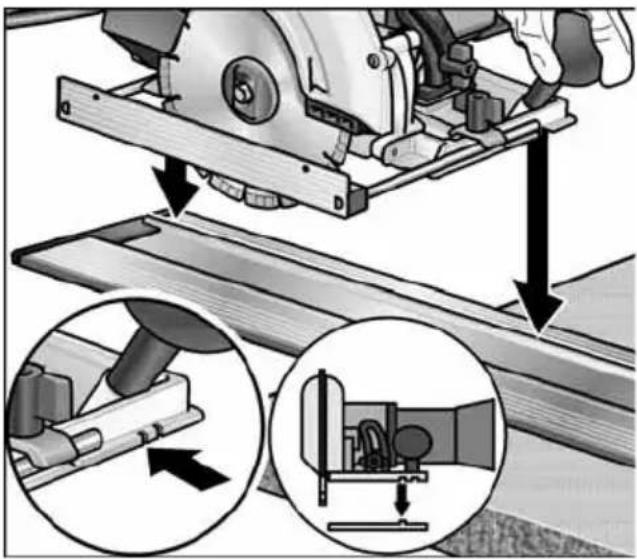

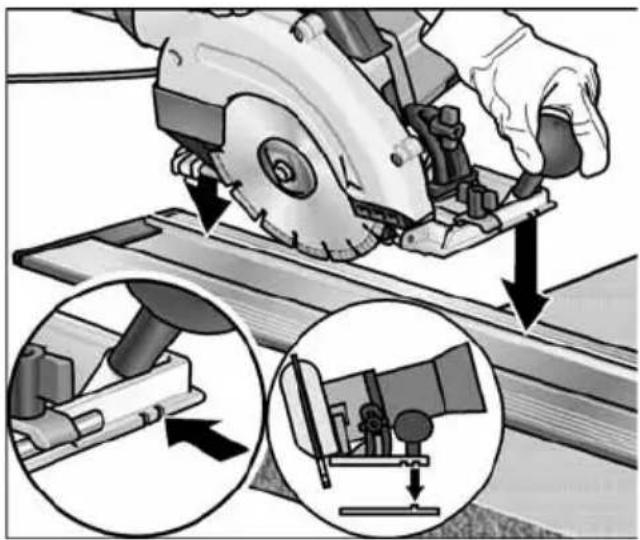

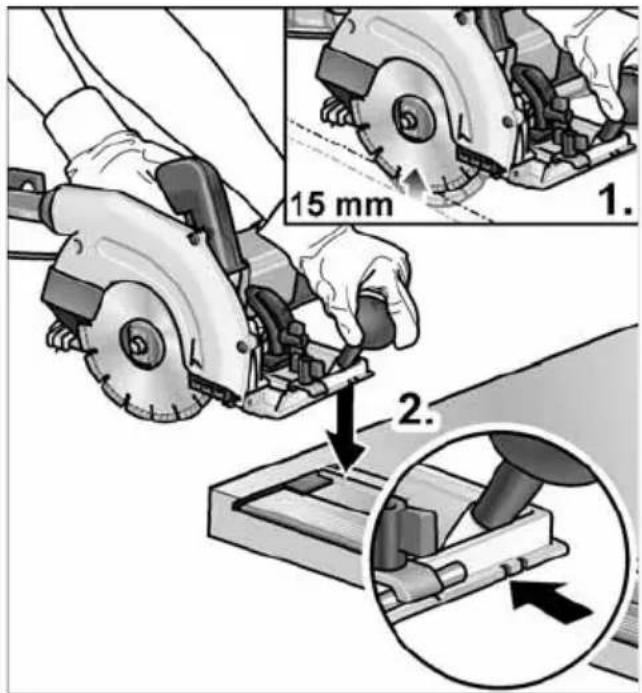

Ohjain
Kivisahojen ohjaimia (pituus 800 mm) on saatavana kaikista FLEX-keskushuolloista (tilausnumero 353.280).
Tarvittaessa pidempi ohjain voidaan 2 ohjainta yhdistää toisiinsa. FLEX-keskushuollosta voi tilata yhdistämiseen tarvittavan liitososan (tilausnumero 353.272).

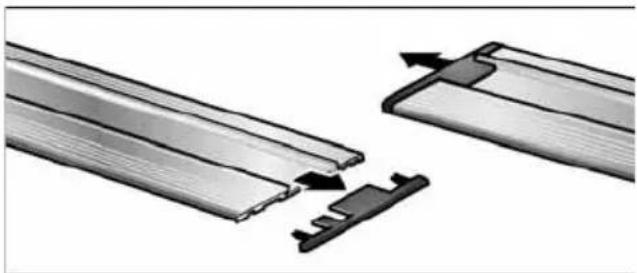

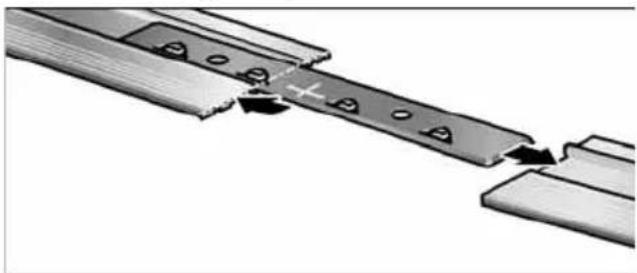

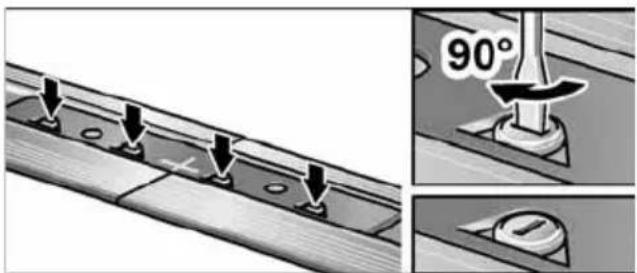

Liitososan asennus:
■ Poista suojat ohjaimista.
■ Työnnä liitososa paikoilleen niin, että puolet siitä on toisessa ohjaimessa ja puolet toisessa.
Ohjaimen "sahaaminen":
i OHJE
Ennen ohjaimen ensimmäistä käyttökertaa on repimissuoja leikattava vaadittavaan leveyteen. Uuden timanttikatkaisulaikan käyttö on suositeltavaa.
■ Säädä tarvittaessa jiirikulmaksi 0°.
■ Säädä leikkaussyvyydeksi 15 mm (1.).
■ Aseta ohjain tukevalle, tasaiselle alustalle niin, että repimissuoja työntyy edestä ulos.
■ Käynnistä saha.
■ Työnnä sahaa tasaisesti eteenpäin leikkaussuuntaan ohjaimen loppuun saakka (3.).
Ohjaimen käyttö
i OHJE
Kun asetat sahan ohjaimeen, käytä ohjausuria.
Sisempi ohjausura jiirikulma 0°
Ulompi ohjausura kun asetettu jiirikulma on > 0°
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Sähkötyökalun puhdistus
VAROITUS!
Älä käytä vettä tai nestemäisiä puhdistusaineita.
■ Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.
■ Poista irronneen aineksen ja veden seos heti töiden päätyttyä, näin se ei pääse kuivumaan ja kovettumaan.
■ Puhdista suojus sisältä timanttikatkaisulaikan vaihdon yhteydessä.
■ Puhdista myös ohjain, jotta sahan ohja-aminen ja leikkauksen tarkkuus säilyvät hyvinä.
Korjaukset
Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.
i OHJE
Älä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.
Varaosat ja tarvikkeet
Katso muut lisätarvikkeet, erityisesti vaihtotyökalut, valmistajan tuote-esitteistä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com
Kierrätysohjeita
VAROITUS!
Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.
Vain EU-maat
Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!
Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaan-saattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.
i OHJE
Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!
CE-Vaatimustenmukaisuus
Vakuutamme yksinomaisella vastuullamme, että kohdassa "Tekniset tiedot" kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen
EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.
Περιεχόμενα
■ Panna pistik pistikupessa.
