INSTRUKCJA OBSŁUGI CS 60 WET Flex
Zastosowane symbole .....160
Symbole na urządzeniu .....160
Dla własnego bezpieczeństwa .....160
Poziom hałasu i drgań .....164
Opis urządzenia .....165
Dane techniczne .....166
Instrukcja obsługi .....167
Przegląd, konserwacja i pielęgnacja ...172
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia ....173
Deklaracja zgodności (€....173
Wyłączenie z odpowiedzialności.....173
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo.
Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji.
Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Stosować osobiste środki ochrony wzroku i słuchu!
Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 173)!
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przed użyciem urządzenia dokładnie przeczytać i postępować według:
– niniejszej instrukcji obsługi,
– „Ogólnych wskazówek bezpieczeństwa” dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
– zasad i przepisów terenowych obowiązujących na miejscu odnośnie bezpieczeństwa pracy.
Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego.
Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy.
Urządzenie stosować tylko
- zgodnie z przeznaczeniem,
– we właściwym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.
Wszelkie usterki wywierające wypływ na bezpieczeństwo należy niezwłocznie usunąć.
Zastosowanie zgodne z przeznaczeniem
Przecinarka do kamienia CS 60 WET przeznaczona jest
– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do przecinania i wycinania szczelin z doprowadzeniem wody w kamieniu sztucznym i naturalnym, betonie i murze,
– z zastosowaniem diamentowych tarcz do cięcia, które oferowane są przez firmę FLEX do pracy z tym urządzeniem i dopuszczone dla liczby obrotów co najmniej 6200 obr./min.
Zastosowanie brzeszczotów do pił tarczowych jest niedozwolone.
Wskazówki bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.
Zawsze stosować osłonę ochronną, która należy do zakresu dostawy tego urządzenia elektrycznego. Osłona ochronna musi być prawidłowo i pewnie zamontowana na urządzeniu elektrycznym i tak nastawiona, aby uzyskać najwyższy stopień bezpieczeństwa, tzn. tak aby możliwe najmniesza część urządzenia skierowana była otwarcie do użytkownika. Zwracać uwagę, aby użytkownik i przebywające w pobliżu osoby trzecie znajdowały się zawsze poza płaszczyzną obracającego się narzędzia. Osłona ochronna powinna chronić użytkownika przed odłamkami i przypadkowym zetknięciem z pracującym narzędziem.
■ Stosować tylko diamentowe tarcze tnące, które są zalecane i polecane przez producenta specjalnie dla tego urządzenia. Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.
■ Dopuszczalna liczba obrotów tarczy tnącej musi być co najmniej równa lub większa niż najwyższa liczba obrotów podana na urządzeniu elektrycznym. Wyposażenie, które obraca się z większą liczbą obrotów niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.
■ Tarcze tnące stosować tylko do prac, do których są zalecane. Na przykład: Nie wolno nigdy szlifować boczną płaszczyzną diamentowej tarczy tnącej. Diamentowe tarcze tnące przeznaczone są tylko do szlifowania obwodowego. Działanie siły bocznej na takie narzędzie może spowodować jego złamania.
Należy stosować zawsze kołnierze mocujące odpowiedniej wielkości i kształtu do wybranego narzędzia. Właściwe kołnierze podpierają narzędzie i zmniejszają niebezpieczeństwo jego złamania.
■ Nie wolno stosować żadnych zużytych tarcz tnących z większych urządzeń elektrycznych. Narzędzia do większych urządzeń elektrycznych nie są wykonane dla wysokiej liczby obrotów, z jaką pracują mniejsze urządzenia elektryczne, i dlatego mogą się złamać.
■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia. Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane.
■ Otwory tarcz tnących i kołnierz mocujący muszą dokładnie pasować na wrzeciono szlifierskie urządzenia elektrycznego. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli.
Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem narzędzia sprawdzić, czy nie jest nadłamane ani pęknięte. Po ewentualnym upadku urządzenia elektrycznego lub narzędzi, należy sprawdzić czy urządzenie lub narzędzia nie uległy uszkodzeniu; używać tylko nieuszkodzonego/ych urządzenia/narzędzi.
Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpytową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów. Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach. Maski przeciwpytowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu.
Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony. Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.
■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym urządzenie. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, a poprzez to doprowadzić do porażenia prądem elektrycznym.
Elektryczny przewód zasilający prowadzić zawsze z dala od obracających się narzędzi. W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie.
Nie wolno odkładać narzędzia elektrycznego zanim narzędzie całkowicie się nie zatrzyma. Obracające się narzędzie może zetknąć się z powierzchnią, na którą odłożono urządzenie i spowodować utratę kontroli użytkownika nad urządzeniem elektrycznym.
Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia. Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może wkręcić się w ciało użytkownika.
■ Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.
■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.
Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa
Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp.
Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje odrzucenie niekontrolowanego urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia szlifierskiego.
■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego.
Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwie największą kontrolę sił uderzenia zwrotnego lub momentów reakcji przy rozruchu urządzenia.
Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.
Nigdy nie zbliżać dłoni do obracających się narzędzi. Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.
Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego.
Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.
■ Proszę zachować szczególną ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu. Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach.
To z kolei jest przyczyną utraty kontroli lub uderzenia zwrotnego.
■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego. Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem elektrycznym.
■ Zapobiegać blokadzie tarczy tnącej w materiale oraz unikać zbyt mocnego nacisku. Nie wykonywać żadnych nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej naprężenie i możliwość zakantowania lub zablokowania się, a tym samym możliwość uderzenia zwrotnego lub złamania narzędzia.
■ W przypadku zakleszczenia lub przerwy w pracy z innego powodu, należy wyłączyć urządzenie elektryczne i trzymać je dalej spokojnie, aż do całkowitego zatrzymania się tarczy. Jeżeli tarcza jeszcze się obraca, nie wolno próbować wyciągać jej z obrabianego materiału, w przeciwnym przypadku może nastąpić uderzenie zwrotne. Proszę zbadać i usunąć przyczynę zakleszczenia.
Nie wolno włączać urządzenia elektrycznego, jeżeli znajduje się jeszcze w obrabianym materiale. Odczekać, aż tarcza tnąca uzyska swoją pełną liczbę obrotów, a dopiero potem ostrożnie kontynuować cięcie. W przeciwnym przypadku tarcza może się zahaczyć, wyskoczyć z obrabianego materiału lub spowodować uderzenie zwrotne (jeżeli podczas włączania urządzenia narzędzie jest zagłębione w obrabianym materiale).
Płyty i duże przedmioty należy dobrze podeprzeć, aby zapobiec ryzykom zakleszczenia tarczy tnącej lub uderzenia zwrotnego. Duże obrabiane przedmioty mogą się wygiąć pod wpływem ciężaru własnego.
Obrabiany materiał musi być podparty po obydwóch stronach tarczy, zarówno w pobliżu tarczy tnącej jak i na krawędzi.
■ Proszę zachować szczególną ostrożność przy wycinaniu „kieszeni” w ścianach lub w niewidocznych obszarach.
Tarcza tnąca zanurzająca się przy cięciu w ścianie może natrafić na przewody elektryczne, gazowe, wodne lub inne objekty i spowodować uderzenie zwrotne.
Dalsze wskazówki bezpieczeństwa
■ W razie uszkodzenia gumowego tunelu nawiewnego (8, patrz rozdział „Opis urządzenia”) należy niezwłocznie zlecić jego wymianę.
■ Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
Poziom hałasu i drgań
Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.
Poziom hałasu wywołanego przez urządzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:
– Poziom ciśnienia akustycznego: 94 dB(A);
– Poziom hałasu podczas pracy: 105 dB(A);
- Dokładność: K = 3 dB.
Całkowita wartość drgań
(przy cięciu kamienia naturalnego):
– Wartość emisji: a h = 4,2 m/s^2
– Dokładność: K = 1,5 m/s
OSTROŻNIE!
Podane wartości pomiarowe odnoszą się do nowych urządzeń.
W codziennym użytkowaniu wartości poziomu hałasu i drgań zmieniają się.
WSKAZÓWKA
Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być użyta do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.
Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja narzędzi elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w
cieple, odpowiednia organizacja procesów roboczych.
OSTROŻNIE!
Przy ciśnieniu akustycznym powyżej 85 dB(A) należy używać ochronników słuchu.
(A) = na stanowisku pracy

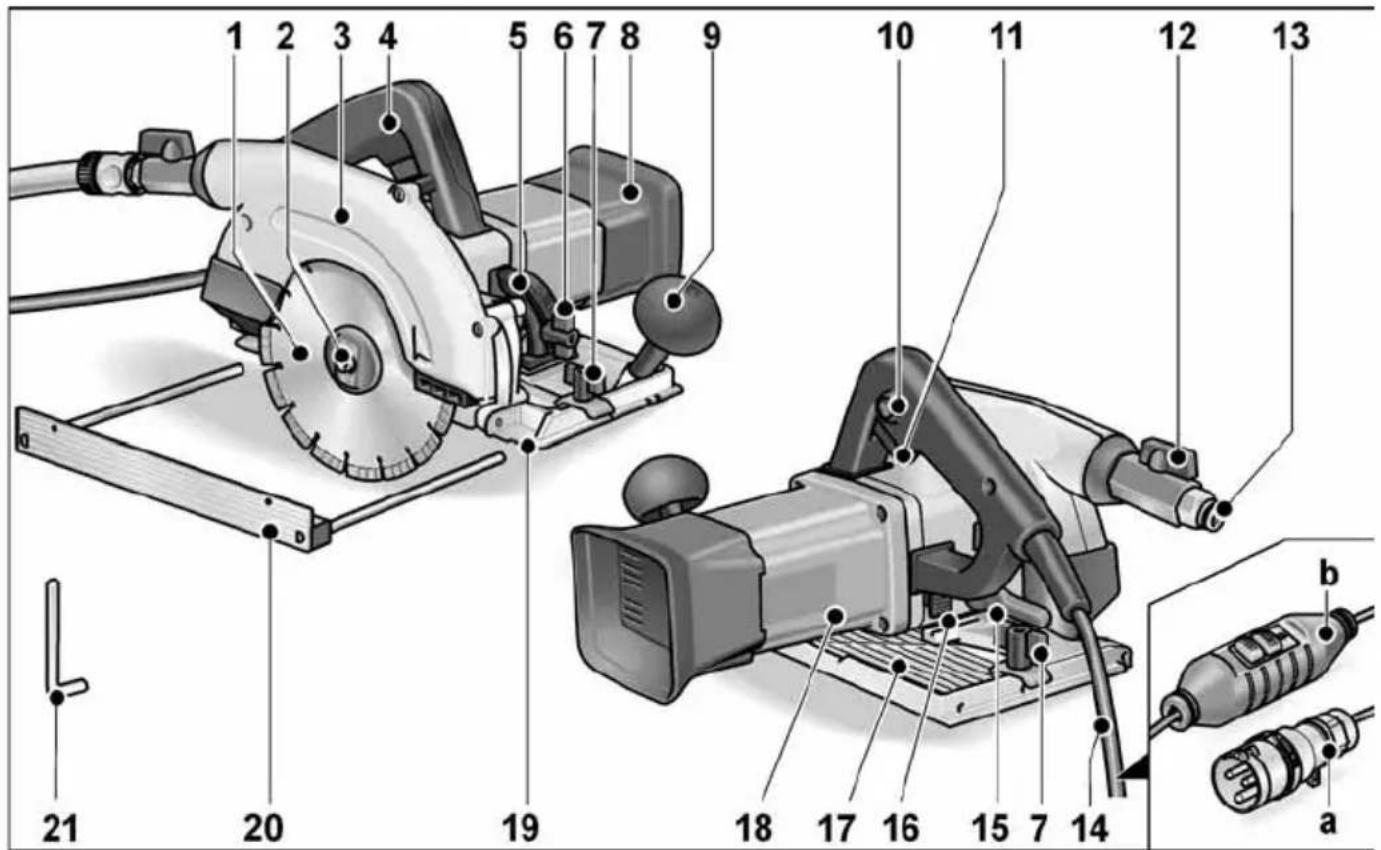

Opis urządzenia
2 Wrzeciono z kołnierzem gwintowanym
3 Ośłona tarczy
4 U c h w y t
5 Skala do cięcia pod kątem
6 Śruba motylkowa
do nastawiania kąta cięcia
7 Śruba motylkowa
do zamocowania równoległego opornika dystansowego
8 Gumowy tunel nawiewny
9 Uchwyt dodatkowy
10 Przycisk blokady przełącznika
11 Przełącznik
12 Zawór odcinający
13 Złączka do przyłącza wody
14 Elektryczny przewód zasilający długości 4,0 m alternatywnie
a z wtyczką zgodną z IEC60309-2 do przyłączenia do transformatora rozdzielczego
b z osobistym wyłącznikiem ochronnym PRCD
15 Dźwignia mocująca
do nastawiania głębokości cięcia
16 Blokada wrzeciona
17 Stolik
18 Tabliczka znamionowa
19 Zaznaczanie cięcia (0°/30°/45°)
20 Zderzak równoległy
21 Klucz do gniazd sześciokątnych
Dane techniczne
| Typ urządzenia | Przecinarka do kamieniaCS 60 WET | |
| Napięcie sieciowe V/Hz 110/50 | ||
| Klasa ochrony II/ | ☐ | |
| Moc pobierana W 1400 | ||
| Moc oddawana W 830 | ||
| Prędkość obrotowa obr./min 6000 | ||
| Maks. średnica tarczy mm 170 | ||
| Głębokość cięcia mm 0–60 | ||
| Głębokość cięcia z szyną prowadzącą | mm 0–54 | |
| Cięcie pod kątem | 0–45° | |
| Głębokość cięcia przy cięciu pod kątem | mm 5–44 | |
| Głębokość cięcia przy cięciu pod kątem z szyną prowadzącą | mm 0–38 | |
| Przyłącze wody | 12 " (dla samozamykającej złączki szybkomocującej), maks. 6 bar | |
| Ciężar (bez przewodu zasilającego) | kg | 4,5 |
Instrukcja obsługi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.
Przed uruchomieniem
Rozpakować urządzenie elektryczne wraz z wyposażeniem, sprawdzić czy dostawa jest kompletna a urządzenie nie uległo uszkodzeniu podczas transportu.
Podłączenie do sieci elektrycznej – urządzenia z przełącznikiem PRCD
OSTRZEŻENIE!
Eksploatacja tego urządzenia elektrycznego jest dopuszczalna tylko z przełącznikiem ochronnym PRCD, który należy do zakresu dostawy. Prawidłowość działania przełącznika ochronnego PRCD należy sprawdzać zawsze przed każdym zastosowaniem urządzenia.

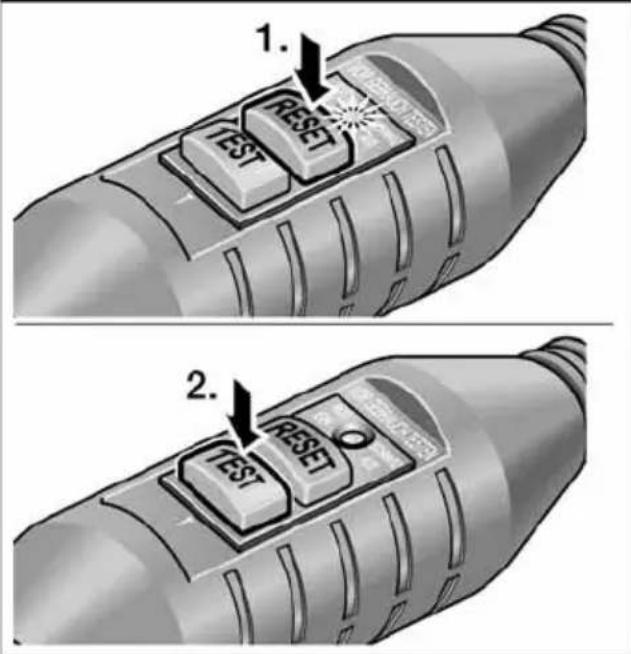

Sprawdzanie przełącznika PRCD przed każdym użyciem
■ Włożyć wtyczkę do gniazdka sieciowego.
■ Nacisnąć przycisk „TEST” (2). Przełącznik ochronny PRCD musi wyłączyć urządzenie; lampka kontrolna wyłącza się. ■ Po ponownym naciśnięciu przycisku „RESET” urządzenie powinno dać się włączyć.
OSTRZEŻENIE!
Jeżeli po włączeniu urządzenia przełącznik ochronny PRCD ponownie ja wyłącza, albo gdy przełącznik ochronny PRCD nie zadziała, wtedy należy natychmiast odłączyć urządzenie od sieci elektrycznej. Dalsza eksploatacja urządzenia jest zabroniona. Wymianę przełącznika ochronnego PRCD zlecić do wykonania uprawnionemu specjalisście elektrykowi o odpowiednich kwalifikacjach, albo autoryzowanemu serwisowi.
Podłączenie do transformatora rozdzielczego – urządzenie z wtyczką profilową
OSTRZEŻENIE!
Według VDE 0100 (przepis niemieckiego związku elektryków) ręcznie prowadzone maszyny do prac na mokro muszą być zasilane poprzez odpowiedni transformator rozdzielczy zgodnie z normą EN 61558.
OSTROŻNIE!
Napięcie podane na tabliczce znamionowej urządzenia elektrycznego musi być zgodne z napięciem wyjściowym zastosowanego transformatora rozdzielczego.
Urządzenie elektryczne wyposażone jest we wtyczkę profilową zgodnie z IEC 60309-2 ze stykiem uziemiającym w pozycji 12 h, która pozwala na podłączenie do transformatora rozdzielczego z odpowiednim gniazdkiem.
Transformator rozdzielczy firmy FLEX TT 2602/TT 2000 odpowiada wymienionym przepisom.
OSTRZEŻENIE!
Wymianę wtyczki profilowej szlifierki do pracy na mokro zlecić do wykonania tylko uprawnionemu specjalisiście lub w autoryzowanym warsztacie serwisowym.
Przyłącze wody
i WSKAZÓWKA
Jeżeli nie ma możliwości podłączenia urządzenia do sieci wodociągowej, zaleca się użycie przenośnego ciśnieniowego zbiornika wody WD 10 (pojemność 10 litrów, wąż ciśnieniowy długości 4 m, nr katalogowy 251.622).


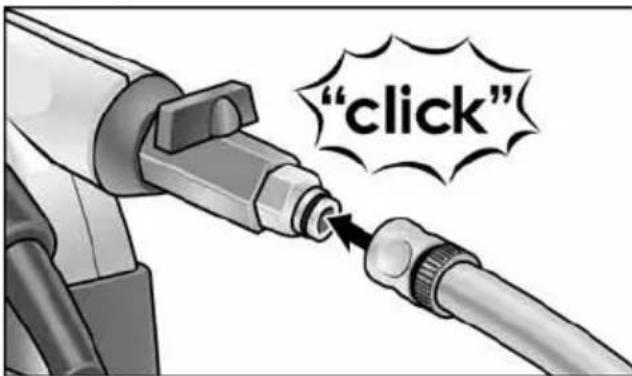

"click"■ Wąż wody 1/2" zamocować dostępną w handlu samozamykającą złączką szybkomocującą.

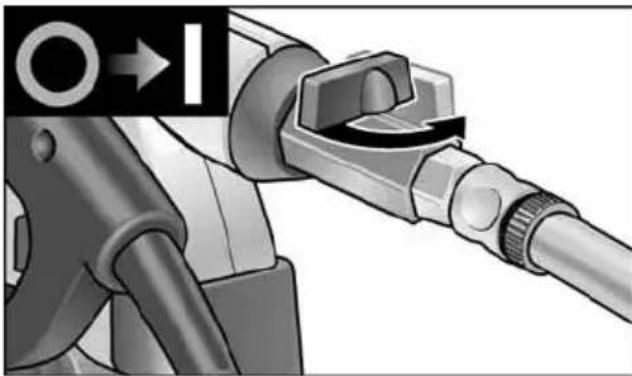

■ Zawór odcinający otworzyć dopiero na stanowisku pracy, gdy tarcza już się obraca.
i WSKAZÓWKA
Przepływ wody dopasować do potrzeb procesu cięcia. Podczas pracy doregulować.
■ Przy zdejmowaniu węża zwrócić uwagę, aby woda nie dostała się do urządzenia.

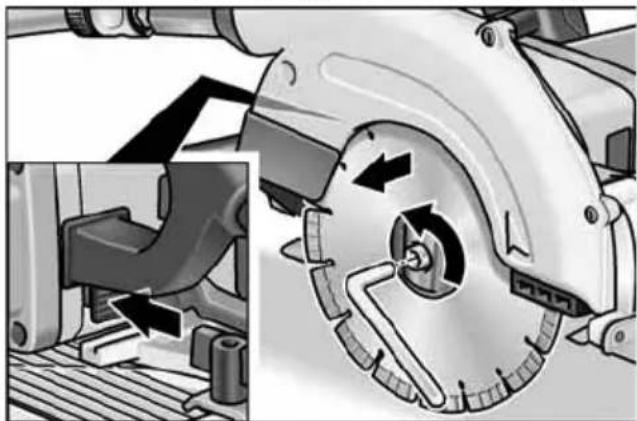

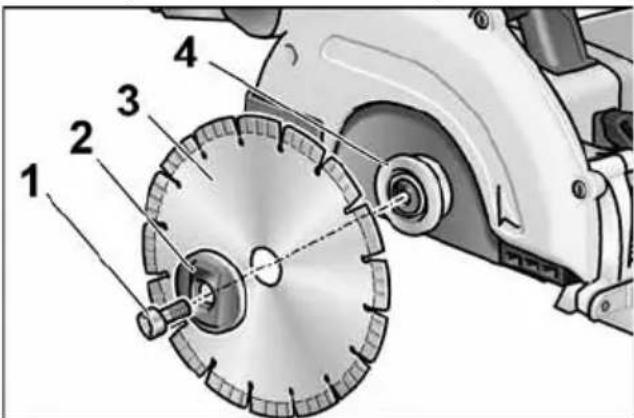

Mocowanie lub wymiana diamen- towej tarczy tnącej
■ Wyjąć wtyczkę z gniazdka sieciowego.
Nacisnąć blokadę wrzeciona i przytrzymać wciśniętą. Poluzować śrubę mocującą poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza do śrub z gniazdem sześciokątnym, który należy do zakresu dostawy.
Odkręcić śrubę mocującą (1) i zdjąć przedni kołnierz mocujący (2). Zdjąć tarczę tnącą (3).
OSTRZEŻENIE!
– Zwracać uwagę na pozycję montażu tylnego (4) i przedniego kołnierza mocującego (2).
– Kierunek ostrzy zębów (kierunek strzałki na tarczy) musi być zgodny ze strzałką kierunku obrotów umieszczonej na obudowie.
■ Założyć tarczę tnącą w odpowiedniej pozycji. Założyć przedni kołnierz mocujący (2) zwracając uwagę, aby pierścień zwrócony był na zewnątrz i przykręcić ręką śrubę mocującą (1) w kierunku zgodnym z ruchem wskazówek zegara.
Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta. Śrubę mocującą (1) dokręcić kluczem do śrub z gniazdem sześciokątnym.
Włączanie i wyłączanie
OSTROŻNIE!
Ze względów bezpieczeństwa nie da się zablo- kować przełącznika bezpieczeństwa, dlatego trzeba go trzymać podczas pracy w pozycji wciśniętej.

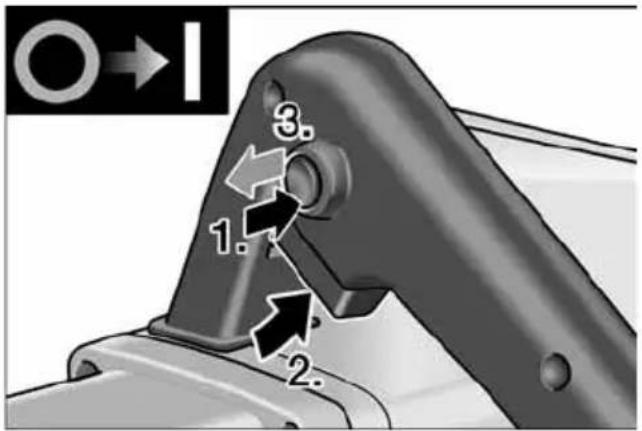

Włączanie
■ Nacisnąć przycisk przełącznika ochronnego i przytrzymać wciśnięty (2.).
■ Zwolnić przycisk blokady (3.).
Wyłączanie
■ Zwolnić przycisk przełącznika ochronnego.
Ponowne włączanie po przerwie w dopływie prądu
OSTRZEŻENIE!
Przed ponownym włączeniem należy koniecznie ustalić przyczynę przerwania dopływu prądu. Urządzenie elektryczne można włączyć tylko wtedy, jeżeli możliwe jest jego bezpieczne użytkowanie. Sprawdzić prawidłowość działania przełącznika PRCD.

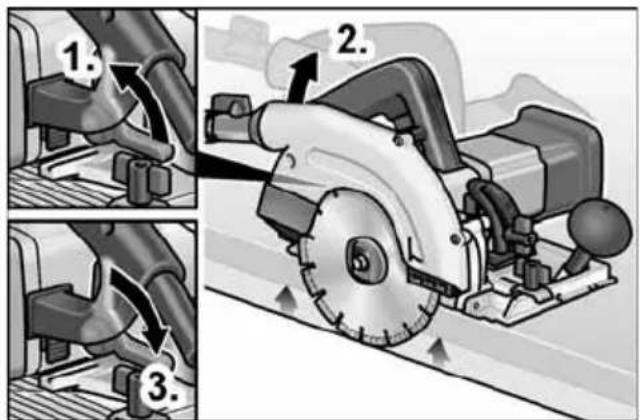

Nastawianie głębokości cięcia
WSKAZÓWKA
Celem zapewnienia optymalnego wyniku cięcia, diamentowa tarcza tnąca może wystawać z obrabianego materiału maksymalnie 3 mm.
■ Wyjąć wtyczkę z gniazdka sieciowego.
■ Poluzować dźwignię mocującą nastawiania głębokości cięcia (1.).
Nastawić wymaganą głębokość cięcia (2.): podniesienie przecinarki nad stolikiem = mniejsza głębokość cięcia.
■ Dokręcić dźwignię mocującą (3.).

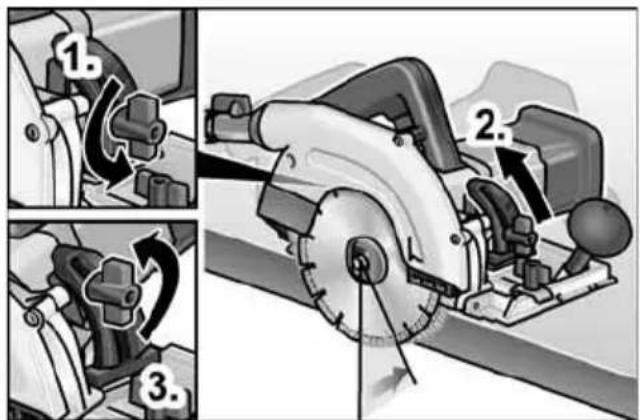

Nastawienia kąta cięcia
WSKAZÓWKA
Przy cięciu pod kątem zmniejsza się głębokość cięcia; w razie potrzeby poprawić nastawienie.
■ Wyjąć wtyczkę z gniazdka sieciowego.
■ Poluzować śrubę mocującą (1.).
■ Nastawić odpowiedni kąt cięcia za pomocą skali (2.).
■ Dokręcić śrubę mocująca (3.).
Zderzak równoległy
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.
i
WSKAZÓWKA
Aby umożliwiać przechowywanie przecinarki w walizce transportowej, która należy do zakresu dostawy, należy zdemontować równoległy opornik dystansowy.

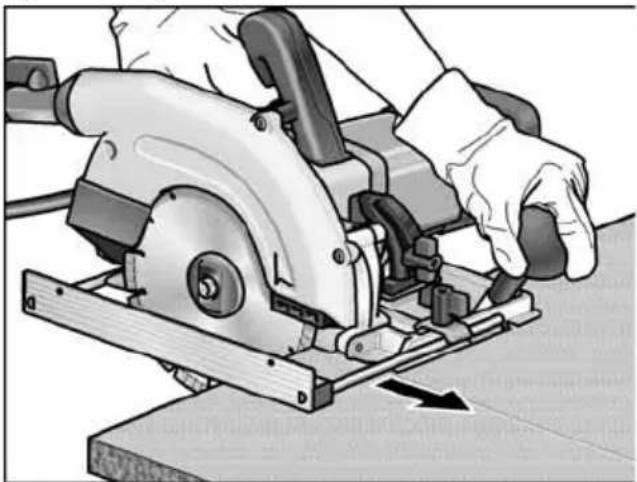

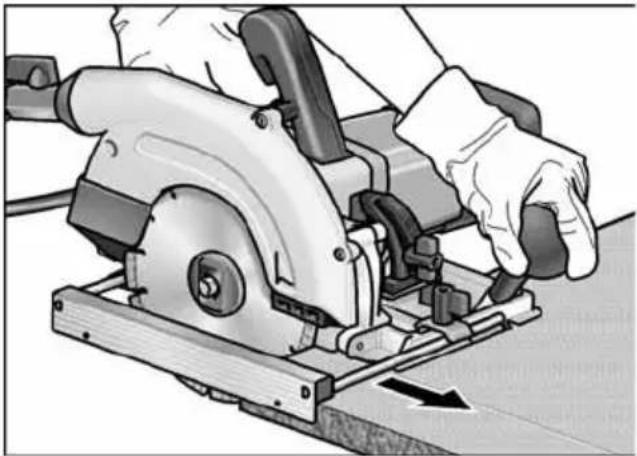

W celu uzyskania optymalnego wyniku cięcia koniecznie zamontować równoległy opornik dystansowy.
Krawędź opornika do góry à zwiększa powierzchnię stolika przecinarki.
Krawędź opornika na dół à ułatwia cięcie równoległe do krawędzi obrabianego materiału.

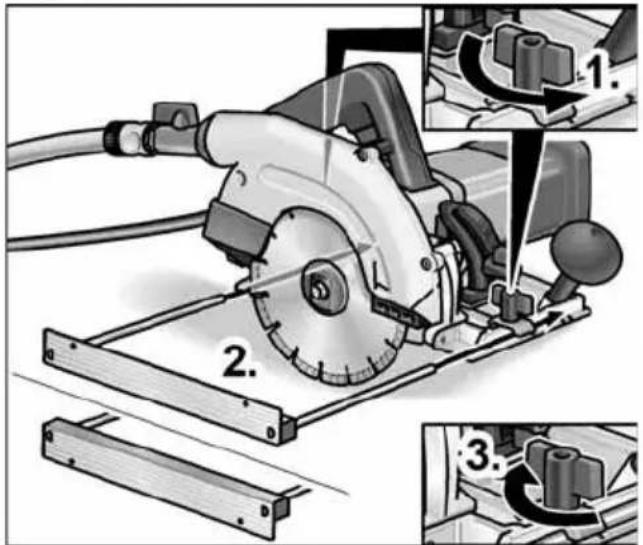

Montowanie równoległego opornika dystansowego:
■ Poluzować śruby motylkowe (1.).
■ Wsunąć równoległy opornik dystansowy (krawędź oporowa skierowana do góry lub na dół) i nastawić na żądaną szerokość (2.).
■ Ponownie dokręcić śruby motylkowe (3.).
Praca narzędziem elektrycznym
OSTROŻNIE!
– Po wyłączeniu urządzenia diamentowa tarcza tnąca obraca się jeszcze przez krótki czas.
– Gdy obracająca się tarcza tnąca dotknie materiału przeznaczonego do obróbki, może dojść do uderzenia zwrotnego.
i
WSKAZÓWKA
Zbyt duży posuw obniża wydajność urządzenia, pogarsza jakość przepiłu i skraca okres użytkowania diamentowej tarczy tnącej.
■ Głębokość cięcia nastawić na żądany wymiar.
■ W razie potrzeby nastawić kąt cięcia.
■ Urządzenie podłączyć do elektrycznej sieci zasilającej.
■ Uchwyt urządzenia chwycić prawą ręką, a uchwyt dodatkowy lewą ręką.
Włączyć przecinarkę i odczekać, aż tarcza przecinarki uzyska maksymalną liczbę obrotów.
■ Otworzyć dopływ wody.
■ Nałożyć stolik na materiał przeznaczony do obróbki tak, aby diamentowa tarcza tnąca nie dotykała materiału.
■ Poprowadzić przecinarkę powoli do materiału.
■ Prowadzić przecinarkę z równomiernym posuwem przez materiał.
■ W razie potrzeby doregulować dopływ wody.
■ Po zakończeniu cięcia:
– Wyłączyć przecinarkę. Po wyłączeniu urządzenia tarcza tnąca obraca się jeszcze przez krótki czas!
– Zamknąć dopływ wody.
■ Po zakończeniu pracy:
Urządzenie elektryczne i narzędzia należy dokładnie wyczyścić.
Szyna prowadząca
Szynę prowadzącą (długości 800 mm) do przecinarki do kamienia można nabyć poprzez centrum serwisowe firmy FLEX (nr katalogowy 353.280).
W celu przedłużenia prowadnicy połączyć razem 2 szyny prowadzące. Odpowiedni łącznik można nabyć w każdym centrum serwisowym firmy FLEX (nr katalogowy 353.272).
Montaż łącznika:

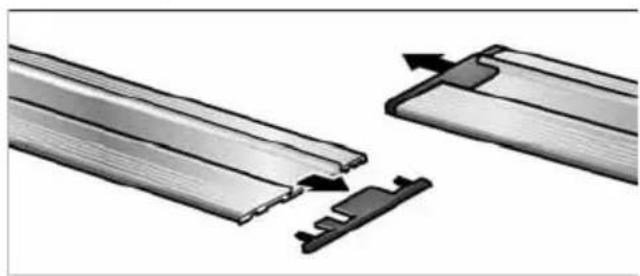

■ Zdjąć nakładki z końcówek szyn prowadzących.

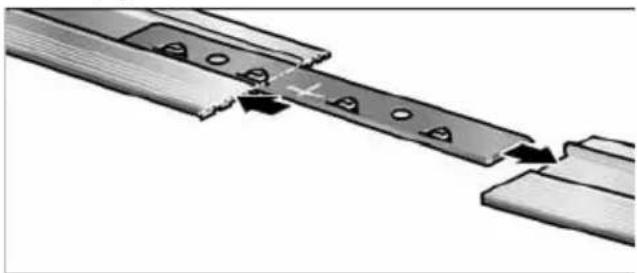

■ Wsunąć łącznik do połowy w każdą szynę.

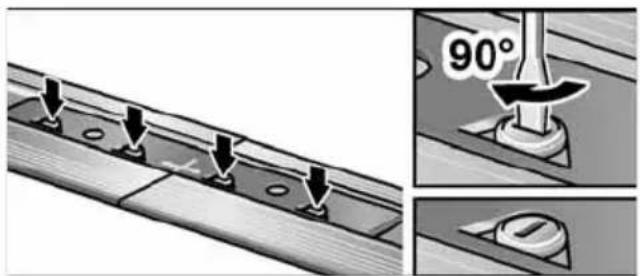

■ Dokręcić mimośrody (4x).
„Przycinanie” szyny prowadzącej:
i WSKAZÓWKA
Przed pierwszym zastosowaniem szyny prowadzącej należy przyciąć ochraniacz dociskowy do odpowiedniej szerokości. Zaleca się użycie nowej diamentowej tarczy tnącej.

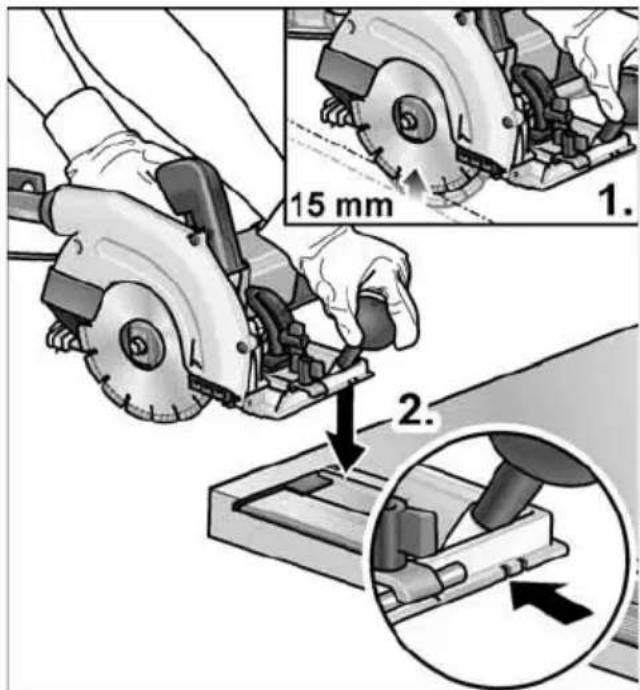

■ Nastawić kąt cięcia na 0°.
■ Nastawić głębokość cięcia na 15 mm (1.).
■ Położyć szynę prowadzącą na stabilnej, płaskiej podkładce w taki sposób, aby ochraniacz dociskowy wystawał do przodu.
■ Włączyć przecinarkę.


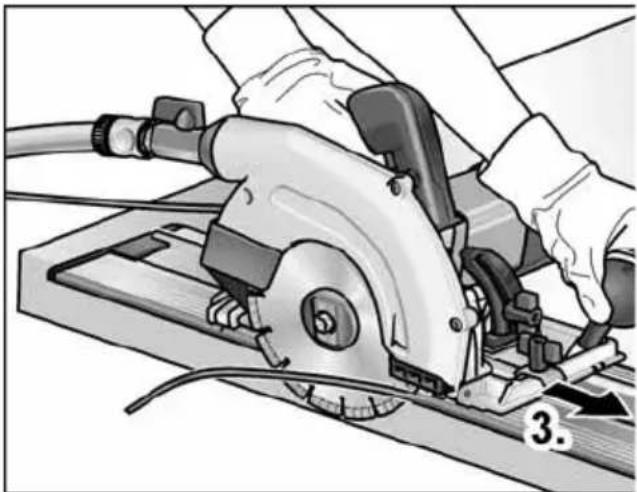

■ Przesuwać przecinarkę równomiernie w kierunku cięcia, aż do końca szyny prowadzącej (3.).
Zastosowanie szyny prowadzącej
i WSKAZÓWKA
Przy nakładaniu przecinarki na szynę prowadzącą wykorzystać rowki prowadzące.

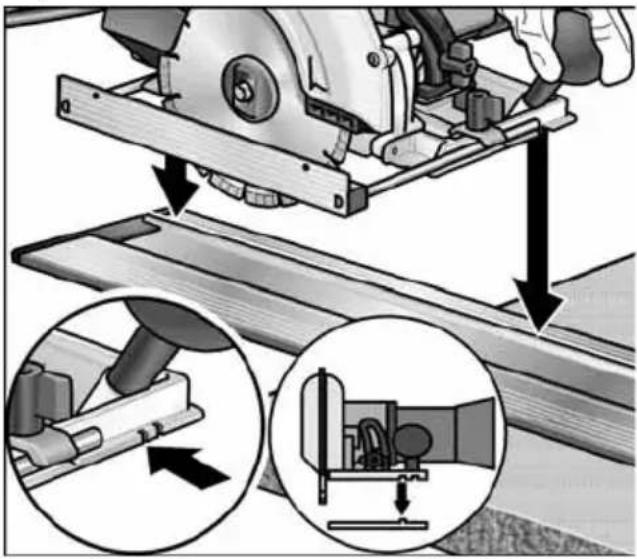

Wewnętrzny rowek prowadzący z kątem cięcia 0°

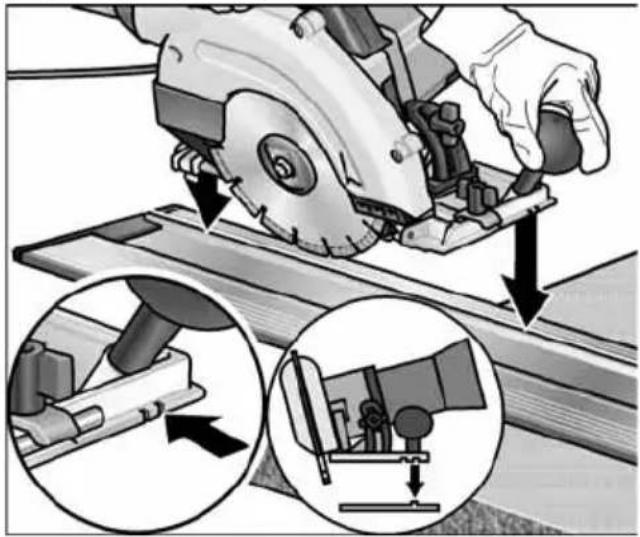

Zewnętrzny rowek prowadzący z kątem cięcia nastawionym na > 0°
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.
Czyszczenie urządzenia elektrycznego
OSTRZEŻENIE!
Nie wolno stosować wody ani żadnych płynnych środków czyszczących.
■ Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem.
■ Mieszaninę ścieru i wody usunąć natychmiast po zakończeniu pracy, aby zapobiec jej przyschnięciu i utworzeniu się twardej skorupy.
■ Przy wymianie diamentowej tarczy tnącej wyczyścić powierzchnię wewnętrzną osłony ochronnej.
■ Wyczyścić również szynę prowadzącą, aby uniknąć niekorzystnego wpływu zanieczyszczeń na prowadzenie przecinarki i związaną z tym dokładność cięcia.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
WSKAZÓWKA
Śrub znajdujących się na korpusie urządzenia nie wolno odkręcać w okresie ważności gwarancji. W przypadku nieprzestrzegania tego zalecenia wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.
Części zamienne i wyposażenie dodatkowe
Wyposażenie dodatkowe, a szczególnie narzędzia, które dopuszczone są do zastosowania z tym urządzeniem, można znaleźć w katalogach producenta. Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.
Tylko dla krajów UE
Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego istnieje obowiązek zbierania narzędzi elektrycznych celem odzysku surowców wtórnych i utylizacji.
WSKAZÓWKA
Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu!
Deklaracja zgodności €
Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne” jest zgodny z następującymi normami lub dokumentami normatywnymi:
EN 60745 zgodnie z wymaganiami rozporządzenia 2014/30/UE, 2006/42/WE, 2011/65/UE.
Odpowiedzialny za dokumentację techniczną:
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
