LIETOŠANAS INSTRUKCIJA CS 60 WET Flex
Trokšni un vibrācija .....242
Iss apskats 243
Tehniskā informācija .....244
Lietošanas noteikumi .....245
Tehniskā apkope un kopšana .....250
Norādījumi par likvidēšanu .....251
C€-Atbilstība 251
Atbildības izslēgšana....251
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Śī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju.
Śī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet lietošanas pamācību!
Nēsājiet acu un dzirdes aizsargu!
Norādījums par vecās iekārtas likvidēšanu (sk. 251. lpp.)!
Jūsu drošībai
BRĪDINĀJUMS!
Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:
- šo lietošanas pamācību,
– pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektro instrumentiem (Aprakstu -Nr.: 315.915),
– darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Śis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.
Elektroinstrumentu drīkst izmantot tikai
– paredzētajiem darbiem,
– drošības tehnikas noteikumiem atbilstošā stāvoklī.
Drošību ietekmējoši traucējumi nekavējoties jānovērš.
Noteikumiem atbilstoša izmantošana
Akmens griezējs CS 60 WET ir paredzēts
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– griešanai un šuvju izstrādāšanai ar ūdens padevi mākslīgajos un dabiskajos iežos, betonā, mūros,
- izmantošanai ar dimanta griezējdiskiem, kurus šai ierīcei rekomendē firma FLEX un kurus var izmantot ar ar 6200 apgr./ min. minimālo apgriezienu skaitu.
Zāìripu izmantošana ir aizliegta.
Drošības tehnikas norādījumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
■ Vienmēr izmantojiet elektroinstrumentu ar līdzpiegādāto aizsargapvalku.
Aizsargapvalku pie elektroinstrumenta jäpiemontë un jänostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākā izmantojamā instrumenta detaļa norāda atklāti uz apkalpojošo personu. levērojiet, lai Jūs un tuvumā esošās personas atrastos ārpus rotējošā izmantojamā instrumenta plaknes.
Aizsargapvalkam jāaizsargā ar ierīci strādājošo personu no atlūzām un no nejauša kontakta ar izmantojamo instrumentu.
Izmantojiet tikai tādus dimanta grie-zējdiskus, kurus ražotājs ir speciāli paredzējis un rekomendējis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.
■ Atlautajam griezējdiska apgriezienu skaitam jābūt vismaz tik augstam, kā tas ir norādīts uz elektroinstrumenta par maksimālo apgriezienu skaitu. Aprīkojums, kas griežas ātrāk par pieļau-jamo ātrumu, var salūzt un tikt atmests atpakal.
Griezējdiskus drīkst izmantot tikai ieteiktajām izmantošanas iespējām. Piemēram: Nekad neslīpējiet ar dimanta griezējdiska malas virsmu. Dimanta griezējdiski paredzēti perifērai slīpēšanai. Spēka iedarbība no malas uz šiem instrumentiem var tos salauzt.
Izmantojiet tikai nebojātus pareiza lieluma un formas savilcējatlokus Jūsu izvēlētajam izmantojamam instrumentam. Piemēroti atloki sargā izmantojamos instrumentus un līdz ar to samazina lūzuma bīstamību.
■ Neizmantojiet lielāku elektroinstrumentu nolietotus griezējdiskus. Lielāku elektroinstrumentu izmantojamie instrumenti nav konstruēti mazo elektro-instrumentu lielākam apgriezienu skaitam un var salūzt.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektro-instrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
Griezējdisku urbumiem un savilcējat-lokiem precīzi jāpieguļ Jūsu elektro-instrumenta slīpēšanas darbvārpstai. Izmantojamie instrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.
■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras ekspluatācijas kontrolējiet izmantojamo instrumentu šīlēlumus un plaisas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmantojamo instrumentu. Pēc izmantojamā instrumenta kontroles un ievietošanas, ievērojiet, lai Jūs un tuvumā esošās personas atrastos ārpus rotējošā izmantojamā instrumenta plaknes un ľaujiet instrumentam vienu minūti darboties ar maksimālu apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsarg-cimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām. Acis jāaizsargā no lidojošiem svešíermeņiem, kuri rodas dažādu pielietojumu laikā.
Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.
■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums.
Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta fīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apiērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu íermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ivelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.
Dzirksteles var šos materiālus aizdedzināt.
Atsitiens un atbilstoši drošības tehnikas noteikumi
Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas šīīvja, stieplu sukas pēkšņa aizāiējoša vai bloiējoša reakcija, kas izraisa rotējošā izmantojamā instrumenta pēkšņu apstāšanos.
Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību boíēšanas vietā.
■ Stingri turiet elektroinstrumentu un nostādiet savu ífermeni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.
■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.
Izvairieties ar savu ífermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai bloíešanas vietā.
■ Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā. Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai ari atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet íedes vai zobzāiplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.
Izvairieties no griezējdiska bloíēšanas vai pārāk liela piespiešanas spiediena. Neveiciet pārāk dzilus griezumus.
Griezējdiska pārslodze palielina slodzi un noslieci uz sašíiebšanos vai bloíēšanu un līdz ar to atsitiena vai slīpripas lūšanas iespēju.
■ Ja griezējdisks iespīlējas vai kāda cita iemesla dēl darbs ir jāpārtrauc, tad izslēdziet elektroinstrumentu un turiet to mierīgi tik ilgi, līdz diska darbība pilnībā ir apstājas. Nekad nemēiiniet izvilkt no sagataves darbībā esošu disku, jo var tikt izraisīts atsitiens.Noskaidrojiet un novērsiet iespīlēšanās cēloni.
■ Neieslēdziet elektroinstrumentu no jauna, kamēr tas atrodas sagatavē. ľaujiet griezējdiskam vispirms sasniegt pilnu apgriezienu skaitu, pirms griezuma uzmanīgas turpināšanas tālāk.
Pretējā gadījumā disks var aizíerties, izlekt no sagataves vai izraisīt atsitienu, ja elektroinstruments, to ieslēdzot, atrodas sagatavē.
■ Nostipriniet plates vai lielas sagataves, lai samazinātu iespīlēta griezējdiska un atsitiena risku. Lielas sagataves var ieliekties zem sava svara. Sagatavi jānostiprina no abām diska pusēm un tieši griezējdiska tuvumā un arī pie malas.
■ Esiet īpaši piesardzīgi izdarot „kabatu griezumus“ esošajās sienās vai citās nepārredzamās vietās. legremdējamais griezējdisks, griežot gāzes vai ūdensvadus, elektriskos vadus vai citrus objektus, var izraisīt atsitienu.
Citi drošības tehnikas noteikumi
■ Nekavējoties nomainiet gumijas gaisa ienēmēju (8, sk. nodalu „Iss apskats“) tā bojājumu gadījumā.
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Trokšni un vibrācija
Trokšnu un svärstību koeficienti tika noteikti atbilstoši EN 60745.
Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:
– Skañas spiediena limeni: 94 dB(A);
– Skañas jaudas līmeni: 105 dB(A);
- Nedrošība: K = 3 dB.
Svārstību summārā vērtība (griežot dabiskajos iežos):
– Emisijas koeficients: a _h = 4,2 m/s ^2
– Nedrošība: K = 1,5 m/s
UZMANĪBU!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
i NORĀDĪJUMS
Śajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšíirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.
Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANĪBU!
Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.
Iss apskats


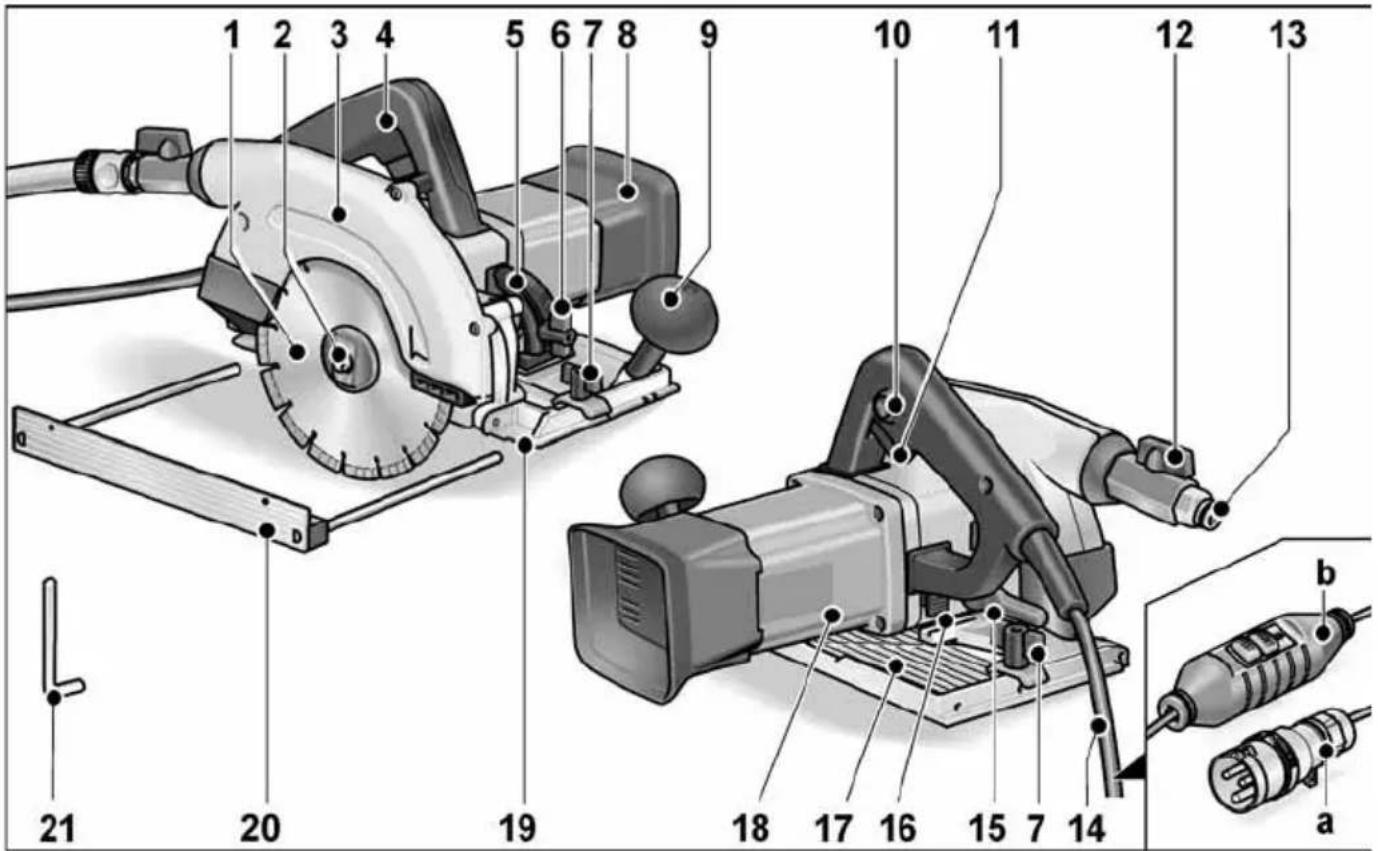

1 2 3 4 5 6 7 8 9 10 11 12 13 21 20 19 18 17 16 15 7 14 a b1 Diamanta griezējdisks
2 Darbvārpsta ar vītnatloku
3 Aizsargapvalks
4 R o k t u r i s
5 Slīpinājuma lenía skala
6 Spārnuzgrieznis
slīpinājuma leŋía nostādīšanai
7 Spärnskrüve
paralēlattura nostiprināšanai
8 Gumijas gaisa ienēmējs
9 Papildrokturis
10 Slēdža ieslēgšanas bloíetājs
11 Slēdzis
12 Noslēdzošais krāns
13 Ûdens pieslēguma savienojums
14 4,0 m pieslēguma kabelis – alternatīvi
a kontaktdakša saskaņā ar IEC60309-2 pieslēgumam pie sadales transformatora
b PRCD individuālais aizsardzības slēdzis
15 Saspiedējsvira
griezuma dziljuma nostādīšanai
16 Darbvārpstas aretēšana
17 Zāigalds
18 Firmas plāksnīte
19 Griezuma maríējums (0°/30°/45°)
20 Paralēlatturis
21 lekšējā sēšstūru atslēga
Tehniskā informācija
| Ierīces modelis | Akmens griezējsCS 60 WET | |
| Tīkla spriegums V/Hz 110/50 | ||
| Aizsargklase II/ | ☐ | |
| Patērējamā jauda W 1400 | ||
| Lietderīgā jauda W 830 | ||
| Apgriezienu skaits apgr./min. 600 | ||
| Maks. ripas diametrs mm 170 | ||
| Griezuma dziļums mm 0–60 | ||
| Griezuma dziļums ar vadstieni | mm 0–54 | |
| Slīpinājuma griezums | 0–45° | |
| Slīpinājuma griezuma griezuma dziļums | mm | 5–44 |
| Slīpinājuma griezuma griezuma dziļums ar vadsliedi | mm | 0–38 |
| Ūdens pieslēgums | 12 " (pašnoslēdzošajiem ātrdarbīgajiem sajūgiem), maks. 6 bāri | |
| Svars (bez pieslēguma kabeļa) | kg 4,5 | |
Lietošanas noteikumi
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.
Pirms ekspluatācijas
Izpakojiet elektroinstrumentu un aprīko-jumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.
Pieslēgums pie strāvas padeves – ierīcēm ar PRCD slēdzi
BRĪDINĀJUMS!
Śo elektroinstrumentu drīkst darbināt tikai ar līdzpiegādāto PRCD slēdzi.
Pirms katras izmantošanas obligāti jāpārbauda PRCD slēdža noteikumiem atbil-stošās funkcijas.

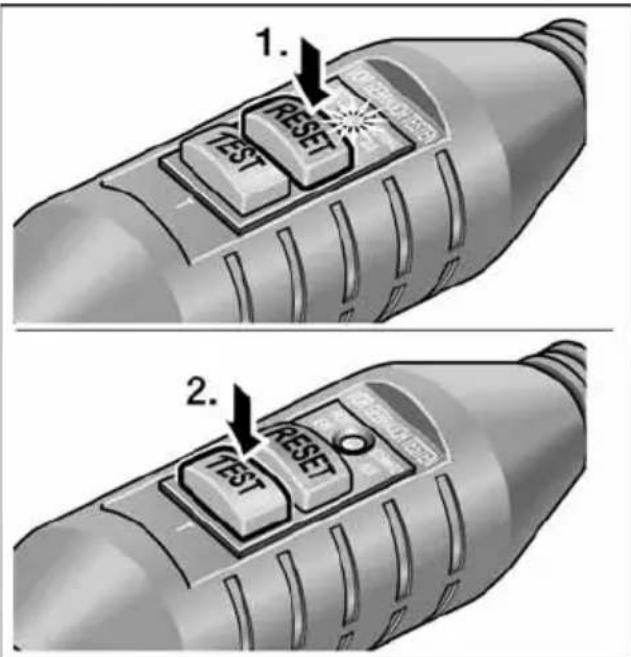

PRCD slēdža pārbaude pirms katras ekspluatācijas
■ lespraudiet kontaktdakšu kontaktligzdā.
■ Nospiediet „RESET“ taustinu (1.).
Sarkanajai kontroles lampiņai jāiedegas.
■ Nospiediet „TEST“ taustinu (2.).
PRCD slēdzim jāatslēdzas, kontroles lampiņa nodziest.
■ No jauna nospiežot taustiņu „RESET“, mašīnai jāieslēdzas.
BRĪDINĀJUMS!
Ja PRCD slēdzis, mašīnu ieslēdzot, no jauna atslēdzas vai PRCD slēdzis nenostrādā, nekavējoties atslēdziet mašīnu no tikla.
Tālāka darbības turpināšana nav atļauta. PRCD slēdža nomaiņu var veikt tikai atbilstoši kvalificēti specialisti vai tehniskā servisa dienests.
Pieslēgums pie sadales transformatora – ierīcēm ar kontūrkontaktdakšu
BRĪDINĀJUMS!
Saskaṇā ar VDE0100 darbam ar mitro paṇēmienu ar roku vadāmās mašīnas jādarbina ar piemērotu sadales transformatoru saskaṇā ar EN 61558.
UZMANĪBU!
Uz elektroinstrumenta firmas plāksnītes norādītajiem sprieguma datiem jāsaskan ar izmantojamā sadales transformatora izejas spriegumu.
Elektroinstrumens ir aprikots ar kontür-kontaktdakšu saskaņā ar IEC 60309-2 ar 12 h zemes kontakta pozīciju, kas atļauj pieslēgumu pie sadales transformatora ar atbilstošu kontaktligzdu.
FLEX sadales transformators TT 2602/TT 2000 atbilst minētajiem noteikumiem.
BRĪDINĀJUMS!
Mitrā paņēmiena slīpēšanas mašīnas kontūrkontaktdakšas nomaiņu drīkst veikt tikai atbilstoši kvalificēti speciālisti vai tehniskā servisa dienests.
Ûdens pieslēgums
i NORĀDĪJUMS
Ja nav pieslēguma pie ūdens padeves tīkla, tad ir ieteicama mobilās ūdensspiediena tvertnes WD 10 (ietilpība 10 litri, 4 m-spie-dienšļūtene, pasūtijuma Nr. 251.622) izmantošana.


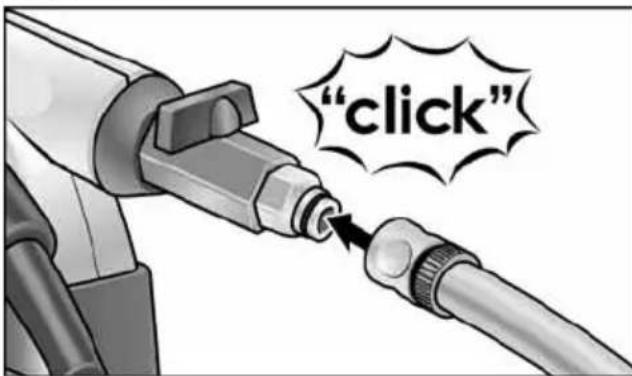

"click"■ Piestipriniet ūdensšlūteni ½" ar standarta pašnoslēdzošo ātrjaucamo savienojumu.

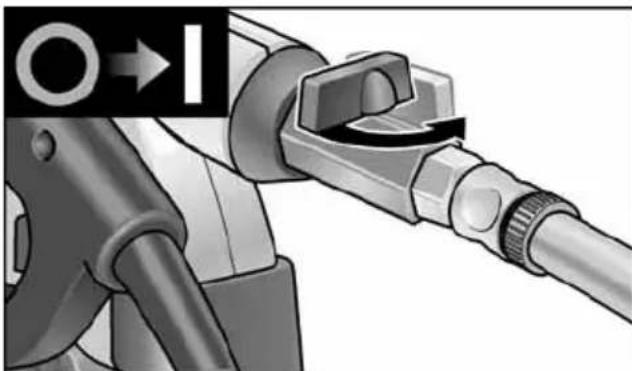

■ Atgrieziet noslēdzošo krānu tikai izmantošanas vietā, griezējdiskam rotējot.
i NORĀDĪJUMS
Pielāgojiet ūdens padevi atkarībā no nepieciešamības griešanas laikā.
Griešanas laikā ieregulējiet.
■ Atvienojot šlūteni, ievērojiet, lai ūdens neieplūst ierīcē.

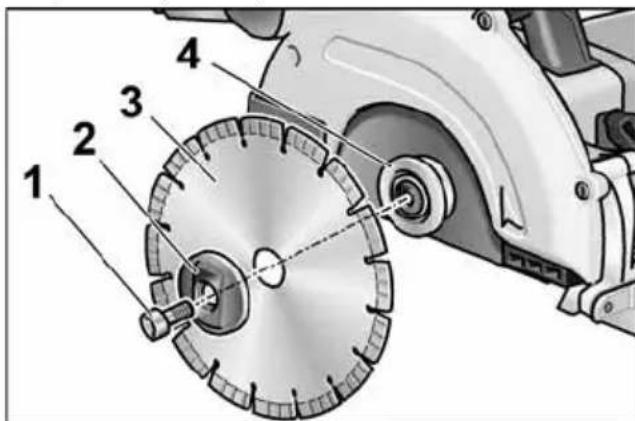

Dimanta griezējdiska piesti-prināšana vai nomaina
■ Atvienojiet kontaktdakšu.

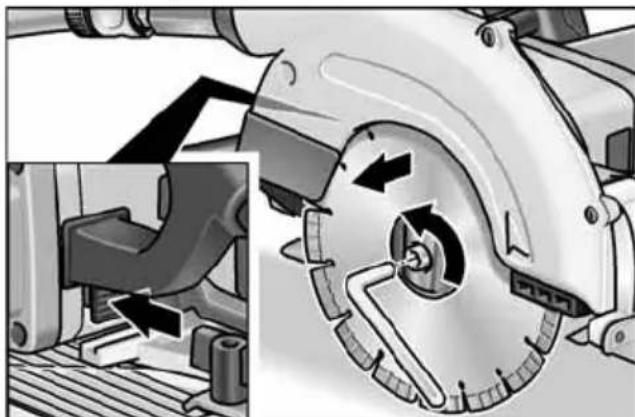

■ Nospiediet darbvārpstas aretieri un turiet nospiestu.
■ Atlaidiet saspiedējskrūvi ar piegādāto iekšējo seštūru atslēgu pretēji pulksteņrādītāju virzienam.
■ Noskrūvējiet saspiedējskrūvi (1) un nonemiet priekšējo savilcējatloku (2). Nonemiet griezējdisku (3).
UZMANĪBU!
– levērojiet pakalējā (4) un priekšējā savilcējatloka (2) montāžas vietu.
– Zobu griešanas virzienam (bultiņas virzienam uz griezējdiska) un rotēšanas virziena bultiņai uz korpusa ir jāsaskan.
■ levietojiet griezējdisku pareizā pozīcijā. Uzlieciet priekšējo savilcējatloku (2) ar apcilni uz āru un ar roku, griežot pulksteņrādītāju virzienā, pieskrūvējiet savilcējatloku (1).
Nospiediet darbvārpstas aretieri un turiet nospiestu. Stingri pievelciet saspiedējskrūvi (1) ar iekšējo sešstūru atslēgu.
leslēgšana un izslēgšana
UZMANĪBU!
Drošības tehnikas iemeslu dēl drošības slēdzis netiek aretēts un zāiēšanas procesa laikā to jātur nospiestu.
leslēgšana


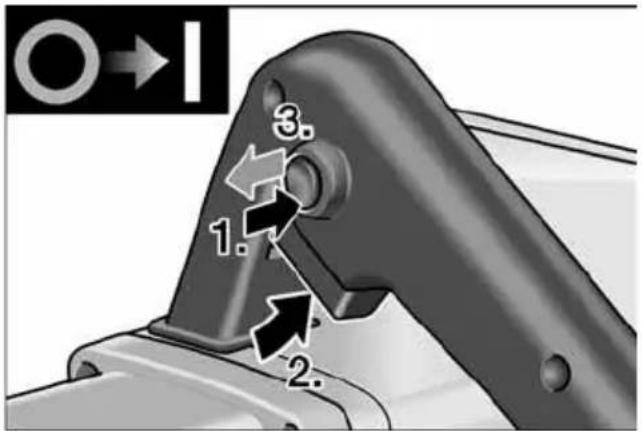

1. 2. 3.■ Nospiediet slēdža ieslēgšanas bloíetāju un turiet nospiestu (1.).
■ Nospiediet drošības slēdzi un turiet nospiestu (2.).
■ Atlaidiet ieslēgšanas bloíētāju (3.).
Izslēgšana
■ Atlaidiet drošības slēdzi.
leslēgšana no jauna pēc strāvas padeves pārtraukuma
BRĪDINĀJUMS!
Pirms ieslēgšanas no jauna pēc strāvas padeves pārtraukuma obligāti noskaidrojiet strāvas padeves pārtraukuma cēloni. leslēdziet elektroinstrumentu no jauna tikai tad, ja bīstamība darbam ir novērsta. Pārbaudiet PRCD slēdža darbību.
Griezuma dziłuma nostādīšana
NORĀDĪJUMS
Optimālu griezuma rezultātu sasniegšanai dimanta griezējdisks drīkst izvirzīties no sagataves par maksimāli 3 mm.
■ Atvienojiet kontaktdakšu.

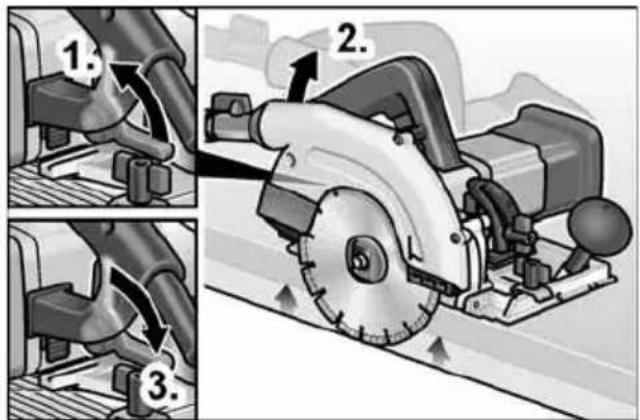

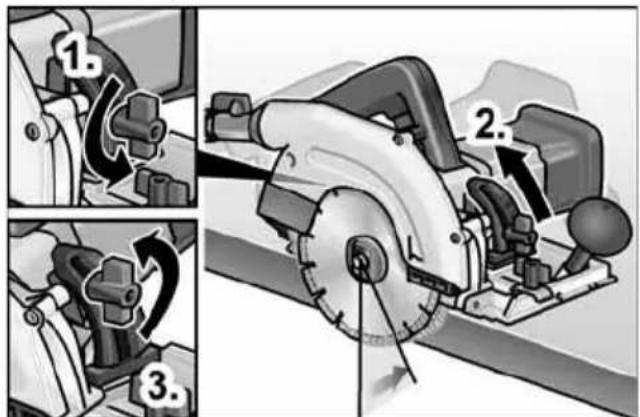

■ Atlaidiet griezuma dziluma nostādīšanas saspiedējsviru (1.).
Nostādiet nepieciešamo griezuma dzilumu (2.): Nedaudz paceliet zāii no zāigalda = neliels griezuma dzilums.
■ Stingri pievelciet saspiedējsviru (3.).
Nostādiet slīpinājuma leŋīi
NORĀDĪJUMS
Veicot slīpinājuma griezumus, samazinās griezuma dzilums, ja nepieciešams, noregulējiet.
■ Atvienojiet kontaktdakšu.
■ Atlaidiet savilcējuzgriezni (1.).
■ Nostādiet nepieciešamo slīpinājuma lenīi ar skalas palīdzību (2.).
■ Stingri pievelciet savilcējuzgriezni (3.).
Paralēlatturis
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.
NORĀDĪJUMS
Zāia nolikšanai līdzpiegādātajā transportēšanas koferī nepieciešama paralēlattura demontāža.
Optimālu griezuma rezultātu sasniegšanai paralēlatturim zāiēšanas laikā jābūt piemontētam.
Attura mala uz augšu à palielina zāigalda pieklaušanas virsmu.
Paralēlattura montāža:

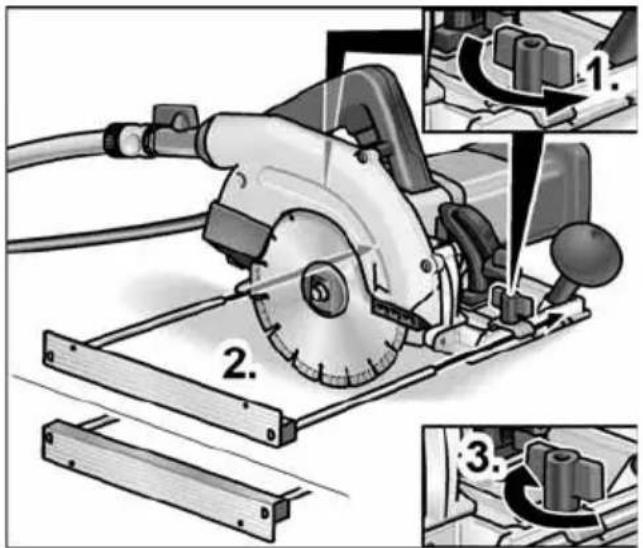

■ Atlaidiet spärnskrüves (1.).
■ lebīdiet paralēlatturi (attura mala uz augšu vai uz leju) un nostādiet nepieciešamo platumu (2.).
■ No jauna stingri pievelciet spārns-krūves (3.).
Darbs ar elektroinstrumentu
UZMANĪBU!
– Pēc izslēgšanas dimanta griezējdisks turpina īsu laiku griezties.
– Ja darbībā esošais griezējdisks saskaras ar sagatavi, tad var izraisīties atsitiens.
NORĀDĪJUMS

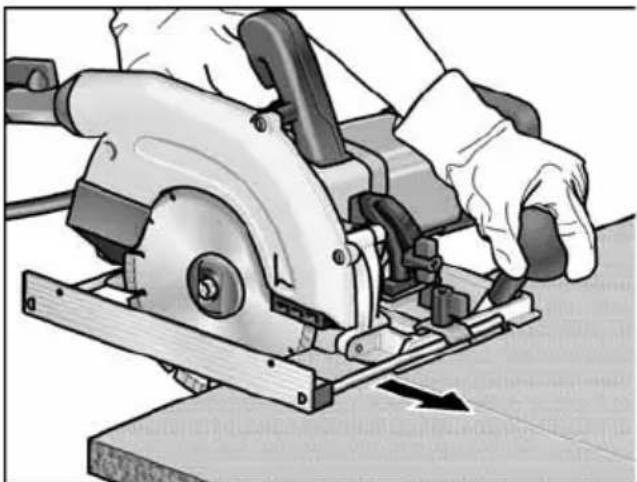

Pārāk spēcīga padeve pazemina ierīces jaudu, pasliktina griezuma kvalitāti un samazina dimanta griezējdiska ilgizturību.
■ Nostādiet griezuma dzilumu uz nepieciešamo mēru.
■ Ja nepieciešams, nostādiet slīpinājuma lenīi.
■ Pieslēdziet ierīci pie elektropadeves sistēmas.
■ Ar labo roku satveriet rokturi un ar kreiso roku papildrokturi.
■ leslēdziet zāiì un nogaidiet, līdz griezēj-disks sasniedz maksimālo apgriezienu skaitu.
■ Atgrieziet ūdens padevi.
■ Uzlieciet zāigaldu uz sagataves tā, lai dimanta griezējdisks nesaskartos ar sagatavi.
■ Lēnām pievirziet zāii materiālam.
■ Ar vienmērīgu padevi virziet zāiī cauri materiālam.
■ Ja nepieciešams, papildus ieregulējiet ūdeni.
■ Pēc griešanas pabeigšanas:
– Izslēdziet zāii. Griezējdisks turpina īsu laiku rotēt!
– Noslēdziet ūdens padevi.
■ Pēc darba beigām:
Rūpīgi notīriet elektroinstrumentu un aprīkojumu.
Vadstienis
Akmens griezēja vadsliedi (garums – 800 mm) var iegādāties katrā firmas FLEX-tehniskā servisa centrā (pasūtījuma Nr. 353.280).
Vadotnes garuma palielināšanai kopā var savienot 2 vadstieņus.
Tam nepieciešamo savienotāju var iegā-dāties jebkurā firmas FLEX tehniskā servisa dienestā (pasūtijuma Nr. 353.272).
Savienotāja montāža:

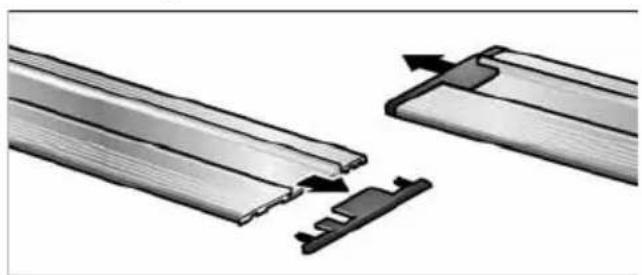

■ Nonemiet no vadstieniem aizsargvākus.

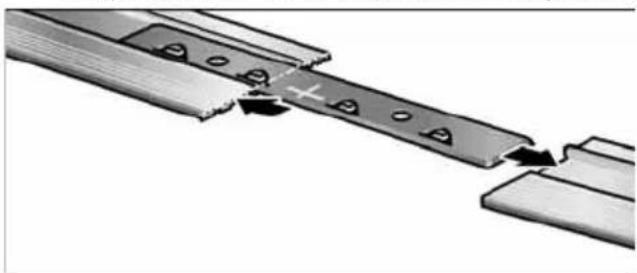

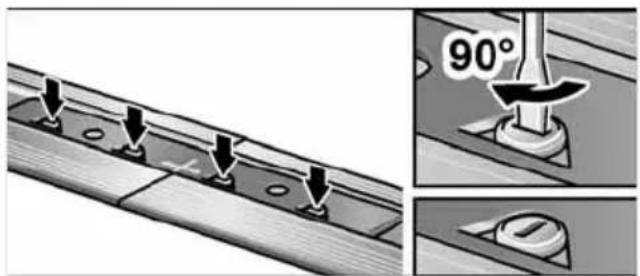

■ lebīdiet savienotājus attiecīgi līdz pusei vadstienos.
Pirms pirmās vadstieņa izmantošanas nepieciešama skaidu noraušanas aizsarga griešana nepieciešamajā platumā. leteicama jauna dimanta griezējdiska izmantošana.
■ Nostādiet 0° slīpinājuma leŋii.

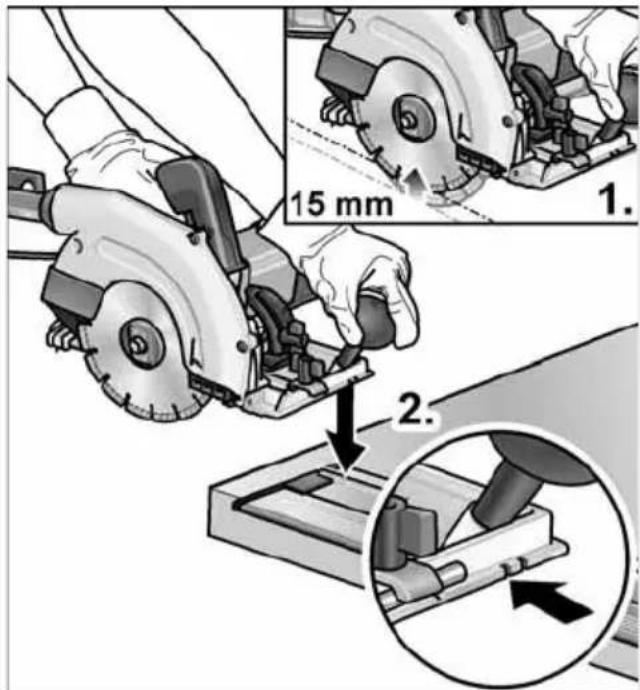

■ Nostādiet 15 mm griezuma dzilumu (1.).
■ Uzlieciet vadstieni uz stabila, līdzena paliktņa tā, lai skaidu noraušanas aizsargs būtu izvirzīts uz priekšu.
■ leslēdziet zāii.


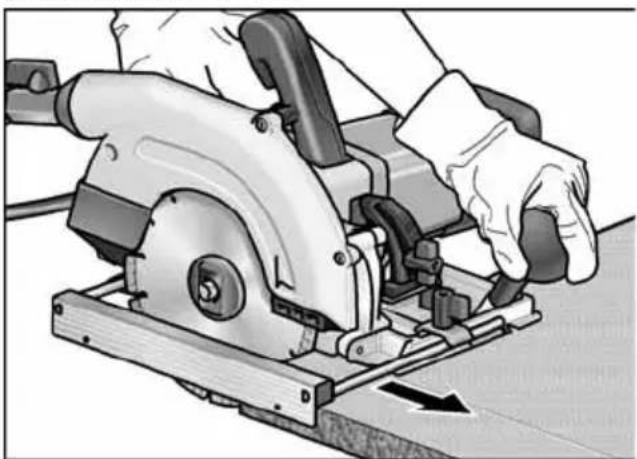

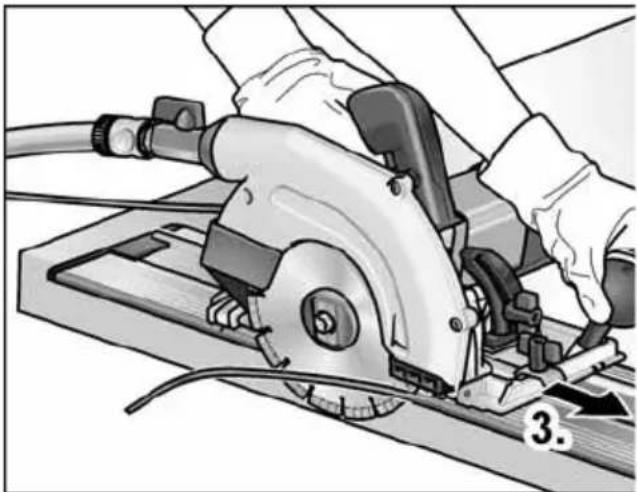

■ Vienmērīgi aizbīdiet zāiī griezuma virzienā līdz vadstieņa beigām (3.).
Vadsliedes izmantošana
i NORĀDĪJUMS

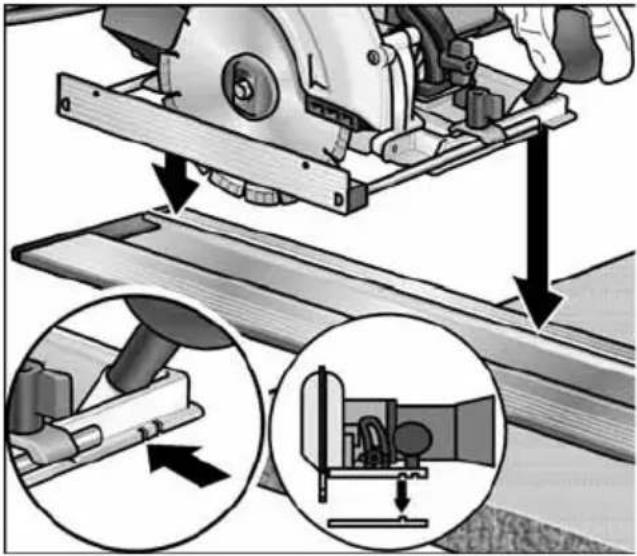

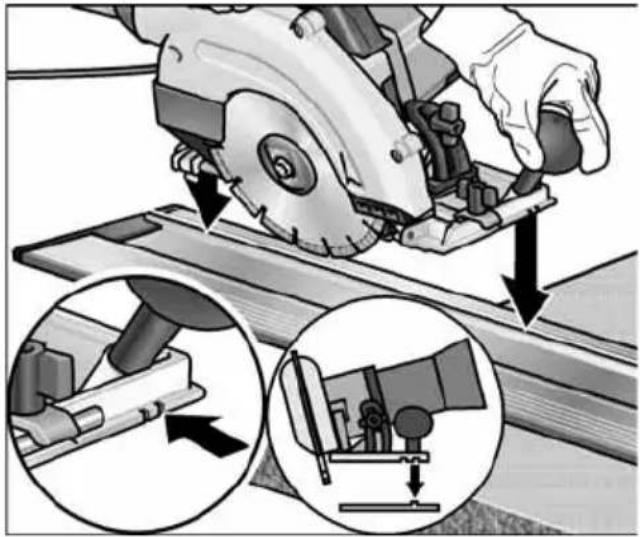

Uzliekot zāii uz vadsliedes, nepieciešama vadrievu izmantošana.
lekšējā vadrieva ar 0° slīpinājuma leŋki
Ārējā vadrieva ar nostādītu > 0° slīpinā-juma leŋki
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.
Elektroinstrumenta tīrīšana
BRĪDINĀJUMS!
Neizmantojiet ūdeni un šíidrus tīrīšanas līdzekļus.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
■ Pēc darba beigam nekavējoties noņemiet nodiluma ūdens maisījumu, lai novērstu piekalšanu un līdz ar to ari garozas izveidošanos.
■ Nomainot dimanta griezējdisku, notīriet aizsargvāka iekšpusi.
■ Notīriet ari vadstieni, lai zāia vadotne un līdz ar to ari griezuma precizitāte netiktu ietekmēta.
Remontdarbi
Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.
NORĀDĪJUMS
Garantijas laikā neatlaidiet motora korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Rezerves daļas un aprīkojums
Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā.
Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ierièu nelietojamību, likvidējot to tīkla kabeli.
Tikai ES valstim
Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šīirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.
NORĀDĪJUMS
Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.
CE-Atbilstiba
Uz savu atbildību deklarējam, ka sadaļā
„Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:
EN 60745 atbilstoši direktīvu
atbilstoši direktīvu 2014/30/ES,
2006/42/EB, 2011/65/ES noteikumiem.
Par tehnisko dokumentāciju atbild:
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēl.
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.
