NAUDOJIMO INSTRUKCIJA CS 60 WET Flex
Naudojami simboliai .....226
Simboliai ant jrankio .....226
Jūsų saugumui .....226
Triukšmas ir vibracija .....229
Bendras jrankio vaizdas .....230
Techniniai duomenys .....231
Nurodymai dirbant .....232
Techninis aptarnavimas ir priežiūra . . . .237
Nurodymai utilizuoti .....238
(€-Atitikimo deklaracija .....238
Atsakomybės pašalinimas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Naudojami simboliai
ISPÉJIMAS!
Nurodo betarpiškai gresiantį pavojų.
Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.
ATSARGIA!!
Nurodo potencialiai pavojingą situaciją.
Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.
NURODYMAS
Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.
Simboliai ant jrankio
Prieš eksploatavimą perskaitykite naudojimo instrukcija!
Nešiokite akių ir klausos organų apsaugą!
Nuoroda dėl seno įrankio utilizavimo (žr. 238 psl.)!
Jūsų saugumui
ISPÉJIMAS!
Prieš naudodami elektrinį įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:
- šios instrukcijos,
– „Bendruju saugos taisykliu“, esančiu pridedamoje knygeléje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.
Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.
Šis elektrinis įrankis gali būti naudojamas tik – pagal numatytą paskirti,
- ir turi būti techniškai tvarkingas.
Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.
Naudojimas pagal paskirti
Akmens pjoviklis CS 60 WET yra skirtas
– profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,
– dirbtiniam ir natūraliam akmeniui, betonui, mūrui pjauti ir, tiekiant vandenį, grioveliams išvardytose medžiagose išpjauti,
– naudoti su deimantiniais pjovimo diskais, kuriuos FLEX siūlo šiam prietaisui ir kurių mažiausias leidžiamasis sūkių skaičius yra 6200 aps./min.
Draudžiama naudoti pjovimo diskus.
Saugos nurodymai
ISPÉJIMAS!
Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.
Visada naudokite kartu su elektriniu įrankiu tiekiamą apsauginį gaubtą. Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t. y. dirbantysis matytų kiek įmanoma mažiau atviro darbinio įrankio. Besisukančio darbinio įrankio plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą. Apsauginis gaubtas privalo saugoti dirbantijį nuo nuolaužų ir atsitiktinio kontakto su darbiniu įrankiu.
■ Naudokite tik tokius deimantinius pjovimo diskus, kurie buvo gamintojo skirti ir rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas pjovimo disko sukimosi greitis turi būti ne mažesnis, negu didžiausias nurodytas elektrinio įrankio sukimosi greitis. Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti į visas puses.
Pjovimo diskus galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite deimantinio pjovimo disko šoniniu paviršiumi. Deimantiniai pjovimo diskai yra skirti kraštams šlifuoti. Soninis jęgų poveikis i šį įrankį gali jį suardyti.
■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam darbiniam įrankiui.
Tinkamos jungės paremia darbinius įrankius ir sumažina lūžimo pavojų.
■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių pjovimo diskų.
Didesniems elektriniams įrankiams skirti darbiniai įrankiai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.
-
Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
■ Pjovimo diskų kiaurymės ir tvirtinimo jungės privalo tiksliai tikti ant Jūsų elektrinio įrankio šlifavimo suklio. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudodami darbinius įrankius, patikrinkite, ar jie nėra suskilę ir įtrūkę. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio įrankio plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu. Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.
■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.
■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zona, privalo naudotis asmeninėmis saugos priemonėmis. Detalės arba lūžusių darbinių įrankių nuolaužos gali lékti į šalis ir taip pat sužeisti net už darbinės zonos ribų. -
Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savaji tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių. Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbiniį įrankį. - Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.
Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
■ Niekuomet neneškite veikiančio elektrinio įrankio. Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų. Kibirkštys gali uždegti šias medžiagas.
Atatranka ir atitinkami saugos nurodymai
Atatranka yra staigi reakcija i besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.
■ Elektrini įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.
Niekada nelaikykite rankų arti besu- kančio darbinio įrankio. Atatrankos atveju darbinis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrinį įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.
Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.
■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių. Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.
■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių. Pjovimo disko perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.
■ Jei pjovimo diskas užstrigo arba Jūs baigėte darbą dėl kokios nors kitos priežasties, išjunkite elektrinį įrankį ir laikykite jį ramiai, kol diskas visiškai sustos. Niekada nebandykite ištraukti iš detalės dar besisukančio disko, kadangi gali įvykti atatranka. Išsiaiškinkite ir pašalinkite užstrigimo priežastį.
■ Nejjunkite elektrinio prietaiso vėl, jei diskas yra detalėje.
Prieš atsargiai pjaudami toliau, leiskite pjovimo diskui pasiekti didžiausią sūkių skaičių. Priešingu atveju diskas gali įstrigti, iššokti iš detalės arba sukelti atatranką, jei jungiamo elektrinio įrankio diskas yra detalėje.
■ Plokštes arba dideles detales atremkite, kad sumažintumėte įstrigusio pjovimo disko ir atatrankos keliamą pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Detalę reikia atremti abejose disko pusėse, tiek šalia pjovimo disko, tiek ir prie krašto.
■ Ypač atsargūs būkite pjaudami „kišeninius pjūvius“ esančiose sienose arba kitose nematomose srityse.Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.
Kitos saugos nuorodos
■ Nedelsdami pakeiskite pažeistą guminį oro ėmiklį (8, žr. „Bendras įrankio vaizdas“).
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
Triukšmas ir vibracija
Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.
A-redukuoto įrankio triukšmo lygio tipinė vertė:
– Garso slègio lygis: 94 dB(A);
– Triukšmo galios lygis: 105 dB(A);
- Paklaida: K = 3 dB.
Vibracijos lygis (pjaunant naturalų akmenį):
– Bendru atveju
skleidžiamas dydis: a
– Paklaida: K = 1,5 m/s
$$ _ \mathrm{h} = 4, 2 \mathrm{m} / \mathrm{s} _ {2} ^ {2} $$
ATSARGIA!!
Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.
NURODYMAS
Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomujų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.
ATSARGIA!!
Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

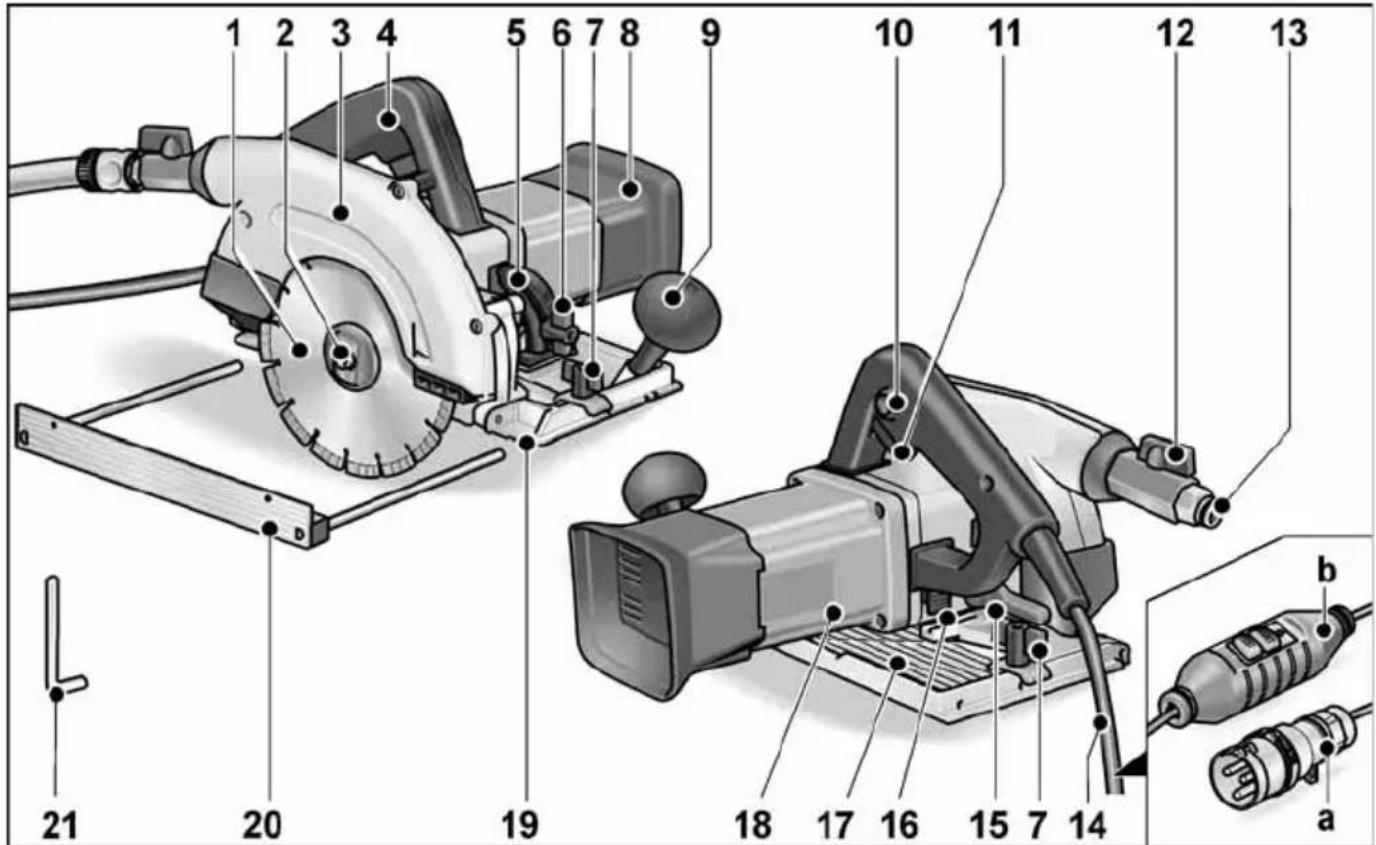

Bendras įrankio vaizdas
2 Velenas su tvirtinimo flanšu
3 Apsauginis šalmas
4 Rankena
5 Posvyrio kampo skalé
6 Sparnuotoji veržlė
posvyrio kampui nustatyti
7 Sparnuotasis varžtas
lygiagrečiajai atramai tvirtinti
8 Guminis oro èmiklis
9 Papildoma rankena
10 Jungiklio jjungimo blokatorius
11 Jungiklis
12 Uždaromasis vožtuvas
13 Vandens tiekimo vamzdelio mova
14 Jungiamasis kabelis 4,0 m pasirenkamai su
a kištuku pagal IEC60309-2, skirtas prijungti prie skiriamojo transformatoriaus
b apsauginiu nuotėkio srovės jungikliu (PRCD)
15 [tempimo svirtis pjūvio gyliui nustatyti
16 Veleno fiksatorius
17 Pjūklelio pagrindas
18 Irankio skydelis
19 Pjūvio žymėjimas (0°/30°/45°)
20 Lygiagrečioji atrama
21 Šešiabriaunis raktas
Techniniai duomenys
| Įrankio tipas | Akmens pjovikljCS 60 WET | |
| Tinklo įtampa V/Hz 110/50 | ||
| Saugos klasė II/ | ☐ | |
| Imama galia W 1400 | ||
| Atiduodama galia W 830 | ||
| Sukimosi greitis aps./min 6000 | ||
| Didžiausias disko skersmuo mm 170 | ||
| Pjovimo gylis mm 0–60 | ||
| Pjūvio gylis su kreipiamaja | mm | 0–54 |
| Įstrižinis pjūvis | 0–45° | |
| Įstrižinio pjūvio gylis | mm | 5–44 |
| Įstrižinio pjūvio gylis su kreipiamaja liniuote | mm 0–38 | |
| Vandens jungiamasis vamzdelis | 12 " (savaime užsifiksuojančiai greito prijungimo jungčiai), maks. 6 bar | |
| Svoris (be jungiamojo kabelio) | kg | 4,5 |
Nurodymai dirbant
!SPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
Prieš pirmą naudojimą
Išpakuokite elektrinį įrankį ir jo reikmenis bei priedus ir patikrinkite, ar nėra pakenkimų transportuojant.
Jungimas i tinklą – įtaisai su apsauginiu nuotėkio srovės jungikliu (PRCD)
!SPÉJIMAS!
Jungti i tinklą ši elektrini įrankį galima tik per komplekte esanti apsauginį nuotėkio srovės jungiklj (PRCD). Apsauginį nuotėkio srovės jungiklj (PRCD) iš esmės reikia patikrinti kiekvieną kartą prieš pradedant darba, ar jis tinkamai veikia.
Apsauginio nuotėkio srovės jungiklio tikrinimas kiekvieną kartą pradedant dirbti
■ lkiškite šakutę i lizda.


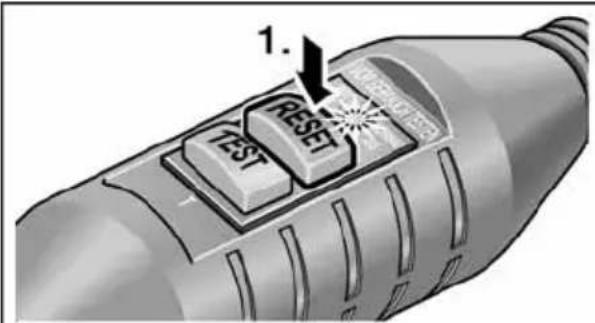

2. TEST RESET■ Paspauskite mygtuką „RESET“ (1.). Turi užsidegti raudonas kontrolinis indikatorius.

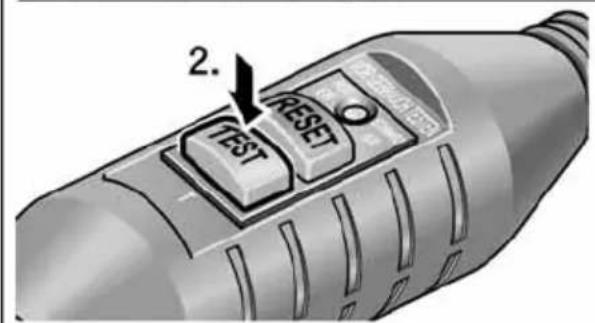

■ Paspauskite mygtuką „TEST“ (2). Nuotėkio srovės jungiklis (PRCD) turi išsijungti, kontrolinis indikatorius užgęsta.
■ Vėl paspaudus mygtuka „RESET“, frezavimo įtaisas turi įsijungti.
!SPÉJIMAS!
Jei, įsijungus įtaisui, apsauginis srovės jungiklis (PRCD) vėl išsijungia arba suveikia apsauga, būtina išjungti įtaisą iš elektros srovės tinklo. Toliau bandyti dirbti negalima. Apsauginio nuotėkio srovės jungiklio (PRCD) pakeitimą paveskite tik kvalifikuotiems specialistams.
Jungtis prie skiriamojo transformatoriaus – įtaisai su kontūro kištuku
!SPÉJIMAS!
Pagal VDE 0100 ranka valdomos mašinos šlapiems darbams privalo būti eksploatuojamos su tinkamu skiriamuoju transformatoriumi pagal EN 61558.
ATSARGIAI!
Ant elektrinio įrankio parametru lentelės nurodyta įtampa privalo sutapti su naudo- jamo skiriamojo transformatoriaus išėjimo įtampa.
Elektrinis įrankis turi kontūro kištuką pagal IEC 60309-2 su įžeminimo kontaktu 12h nustatymu, kuriuo galima sujungti įrankį su skiriamuoju transformatoriumi, turinčiu atitinkamą lizdą.
FLEX skiriamasis transformatorius TT 2602/TT 2000 atitinka paminëtus reikalavimus.
!SPÉJIMAS!
Pakeisti šlapiojo šlifavimo mašinos kontūro kištuko paveskite tik kvalifikuotiems specialistams arba serviso tarnybai.
Vandens jungiamasis vamzdelis
i
NURODYMAS
Jei néra jungties prie vandens tiekimo tinklo, rekomenduojama naudoti nešiojamąsias suslėgto vandens talpas WD 10 (talpa 10 litru, 4 m-slėgio žarna, užs. Nr. 251.622).


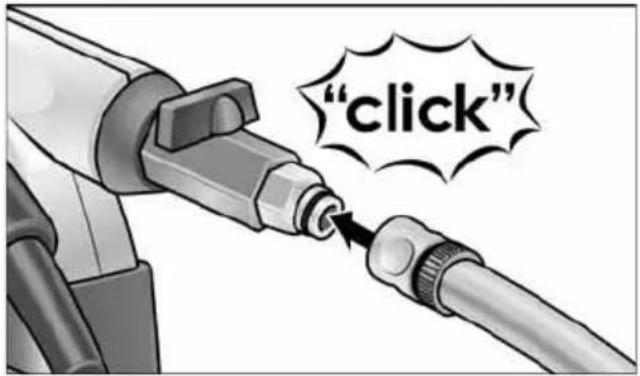

"click"■ Pritvirtinkite ½" vandens žarną su įprastine savaime užsifiksuojančia greito tvirtinimo jungtimi.

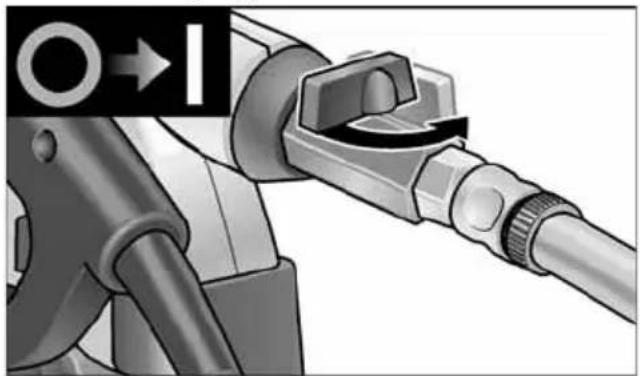

■ Uždaromaji čiaupą atidarykite tik darbo vietoje, kai pjovimo diskas sukasi.
i
NURODYMAS
Vandens tiekimą pritaikykite pagal pjovimo poreiki. Pjaudami pareguliuokite.
■ Nuimdami žarną sekite, kad vanduo nesilietų ant įtaiso.

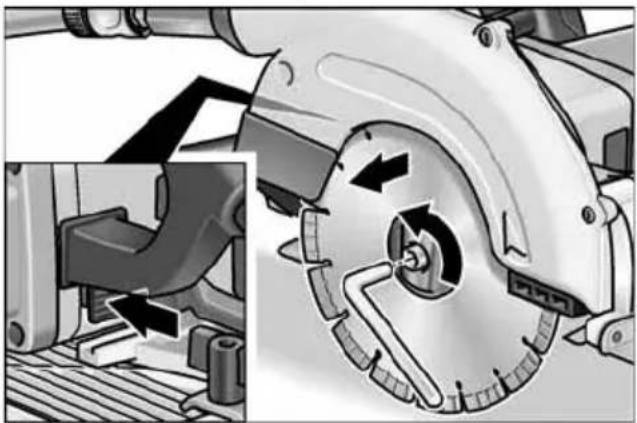

Deimantini pjovimo diską pritvirtinti arba pakeisti
■ Ištraukite kištuką iš tinklo lizdo.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
Veržiamaji varžta atsukite su pridedamu vidiniu šešiabriauniu raktu, sukdami ji prieš laikrodžio rodyklės judėjimo kryptį.

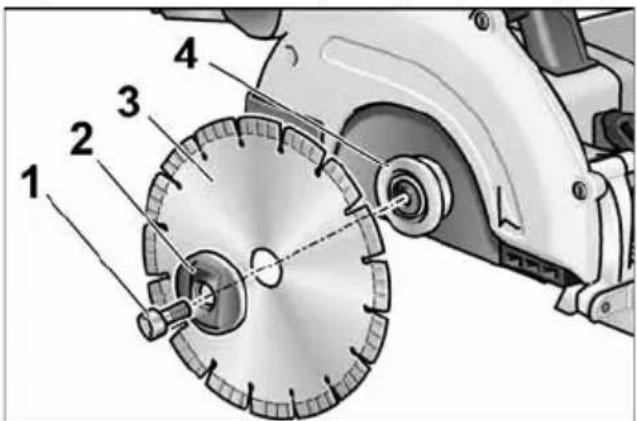

■ Atsukite veržiamaji varžta (1) ir nuimkite priekinę tvirtinimo junge (2). Nuimkite pjovimo diską (3).
!
ATSARGIA!!
- Atkreipkite dèmesi i užpakalinės (4) ir priekinės (2) tvirtinimo jungės montavimo padėti.
– Dantų pjovimo kryptis (rodyklės kryptis ant pjovimo disko) privalo sutapti su ant korpuso esančia sukimosi krypties rodykle.
Pjovimo diską įstatykite tinkamai. Užmaukite priekinę tvirtinimo jungę (2) su borteliu i išore ir ranka užsukite veržia-majį varžtą (1) pagal laikrodžio rodyklės judėjimo kryptį.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje. Veržiamajį varžtą (1) užveržkite su vidiniu šešiabriauniu raktu.
ljungimas ir išjungimas
ATSARGIA!!
Saugumo sumetimais saugumo jungiklis neužfiksujamas ir pjovimo metu jj reikia laikyti paspaustą.
ljungimas


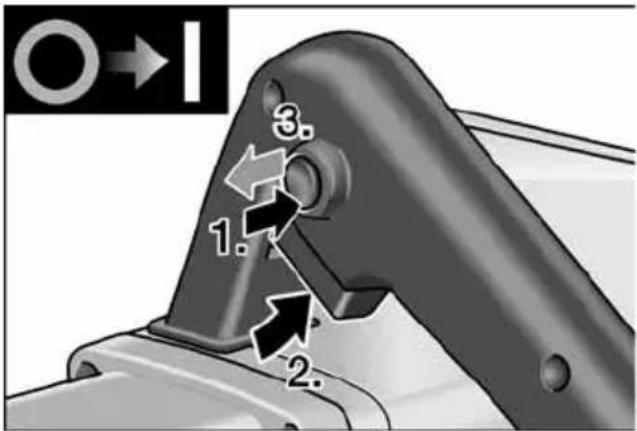

1. 2. 3.■ Paspauskite ir laikykite paspaustą jungimo blokatorių (1.).
■ Paspauskite ir laikykite paspaustą saugumo jungiklj (2.).
■ Atleiskite jungimo blokatorių (3.).
Išjungimas
■ Atleiskite saugumo jungiklj.
ljungimas po maitinimo nutrūkimo
ISPÉJIMAS!
Prieš ijungdami po maitinimo nutrūkimo, būtinai išsiaiškinkite maitinimo nutrūkimo priežasti. Elektrini įrankį jjunkite tik tada, jei galima dirbti be pavjoaus.
Patikrinkite, kaip veikia apsauginis nuotékio srovés jungiklis (PRCD).
Pjūvio gylio nustatymas
NURODYMAS
Kad pjovimo rezultatai būtų optimalūs, deimantinis pjovimo diskas iš detalės turi išlįsti ne daugiau kaip 3 mm.
■ Ištraukite kištuką iš tinklo lizdo.

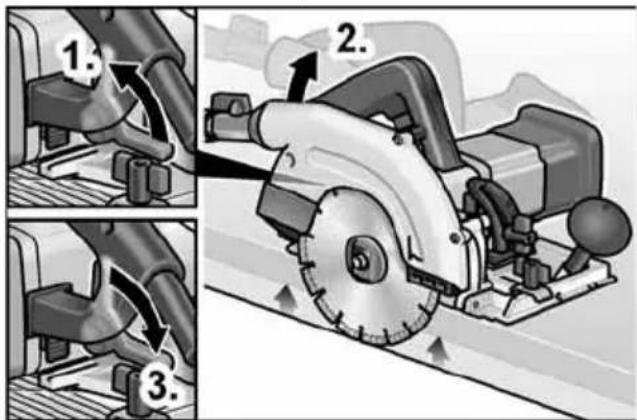

■ Atlaisvinkite pjūvio gylio nustatymo tvirtinimo svirtelę (1.).
■ Nustatykite reikiamą pjūvio gylį (2.): Pjūklą pakelkite nuo pjovimo stalelio = mažesnis pjūvio gylis.
■ Užveržkite tvirtinimo svirtelę (3.).
Posvyrio kampo nustatymas
NURODYMAS
Pjaunant įstrižai sumažėja pjūvio gylis, jei reikia, pareguliuokite.
■ Ištraukite kištuką iš tinklo lizdo.

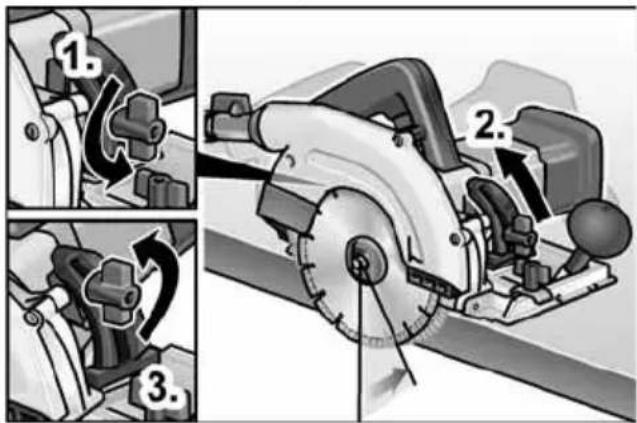

■ Atsukite tvirtinimo veržlę (1.).
■ Naudodamiesi skale nustatykite reikiamą posvyrio kampa (2.).
■ Užveržkite tvirtinimo veržlę (3.).
Lygiagrečioji atrama
ISPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
NURODYMAS
Sandéliuojant pjūklą kartu tiekiamame transportavimo lagaminėlyje, lygiagrečioji atrama privalo būti išmontuota.

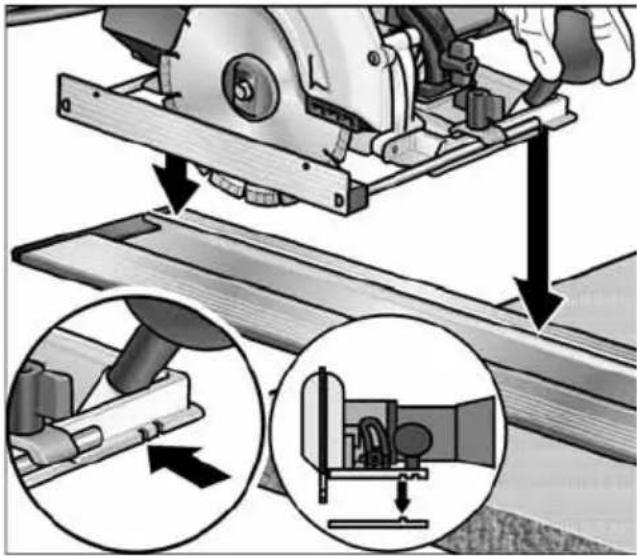

Kad pjovimo rezultatai būtų optimalūs, pjovimo metu lygiagrečioji atrama privalo būti sumontuota.
Atraminė briauna nukreipta į viršų a padidinamas pjovimo stalelio atraminis paviršius.
Atraminė briauna nukreipta žemyn a Lengviau pjauti lygiagrečiai su detalės briauna.

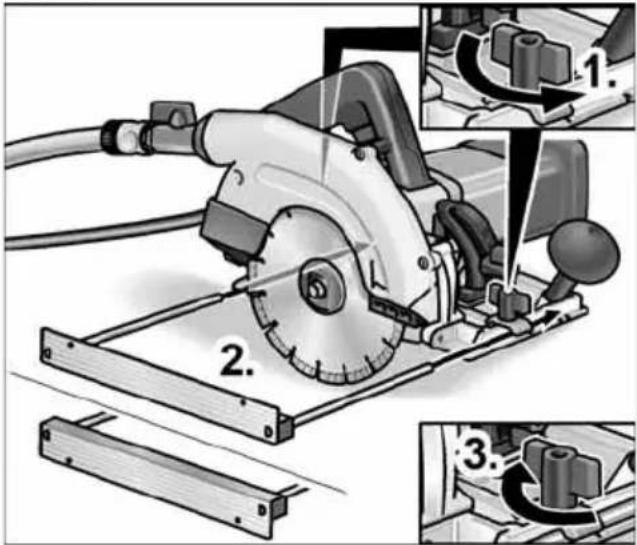

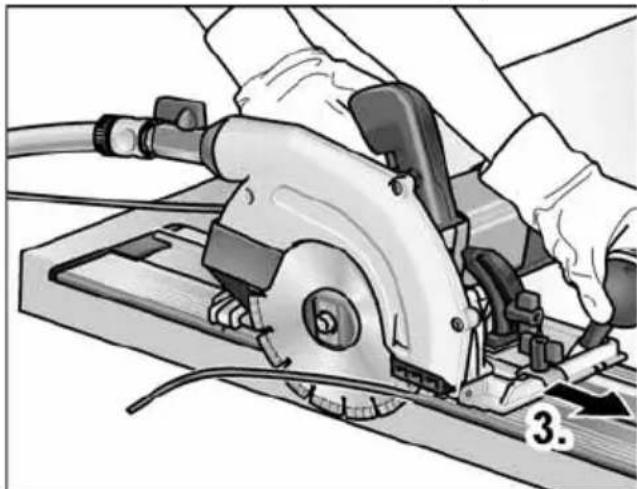

Lygiagrečiosios kreipiamosios montavimas:
■ Atsukite sparnuotuosius varžtus (1.).
■ lkiškite lygiagrečiają kreipiamają (atraminė briauna nukreipta i viršų arba žemyn) ir nustatykite norimą plotį (2.).
■ Vėl užveržkite sparnuotuosius varžtus (3.).
Darbas įrankiu
ATSARGIA!!
– Išjungus įrankį, deimantinis pjovimo diskas kurį laiką dar sukasi.
- Jei besisukantis pjovimo diskas palies detalę, gali jvykti atatranka.
NURODYMAS
Per greitai stumiant, mažėja prietaiso našumas, blogėja pjūvio kokybė ir trumpėja deimantinio pjovimo disko naudojimo trukmė.
■ Nustatykite reikiamo dydžio pjūvio gylj.
■ Jei reikia, nustatykite posvyrio kampa.
■ ljunkite įtaisą į tinkla.

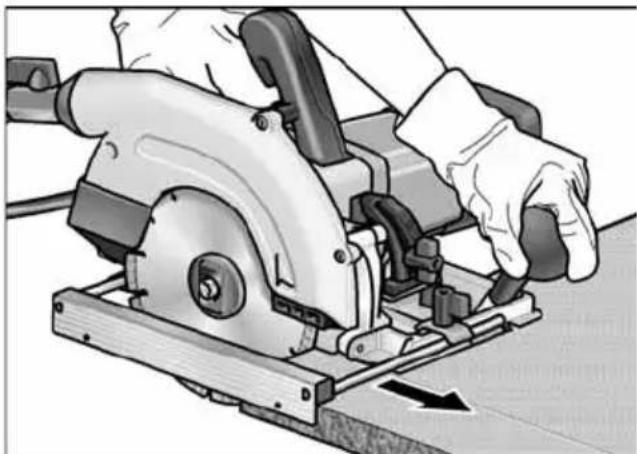

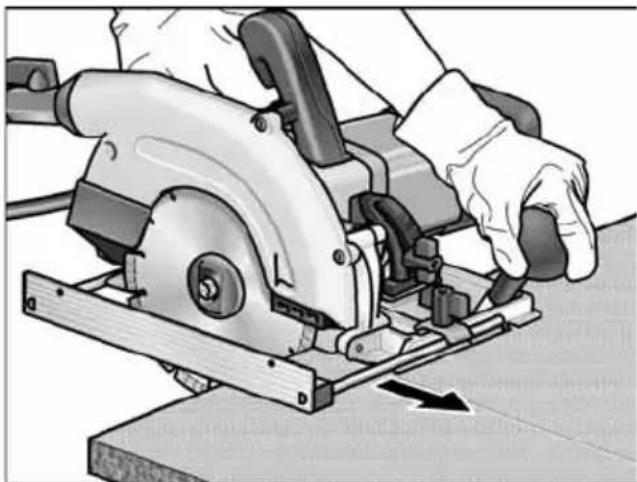

■ Su dešine ranka laikykite rankeną ir su kaire ranka – papildomą rankeną.
■ ljunkite pjūklą ir palaukite, kol pjovimo diskas pasieks maksimalų sūkių skaičių.
■ Atidarykite vandens tiekimą.
Pjovimo stalelj uždėkite ant detalės taip, kad deimantinis pjovimo diskas neliestų detalės.
■ Pjūklą lėtai pristumkite prie medžiagos.
■ Pjūkla tolygiai stumkite per medžiaga.
■ Pagal poreiki nustatykite vandens tiekimą.
■ Baigus pjauti:
– Pjūklą išjungti. Pjovimo diskas trumpą laiką dar sukasi!
– Uždaryti vandens tiekimą.
■ Baigus darba:
Nuodugniai išvalykite elektrini įrankį ir priedus.
Kreipiamoji
Kreipiamają liniuotę (800 mm ilgio) akmens pjūklui galima įsigyti bet kuriose FLEX įgaliotose serviso dirbtuvėse (užs. Nr. 353.280).
Jei norite pailginti kreipiamosios ilgi, galima sujungti 2 kreipiamąsias vieną su kita. Tam reikalingą sujungimo plokštelę galite jsigyti kiekvienoje FLEX igaliotoje serviso dirbtuvėje (užs. Nr. 353.272).

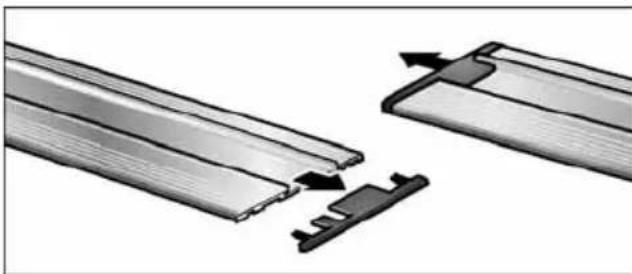

Sujungimo plokštelės montavimas:
■ Sujungimo plokštelę atitinkamai iki pusės įkiškite į kreipiamąsias.


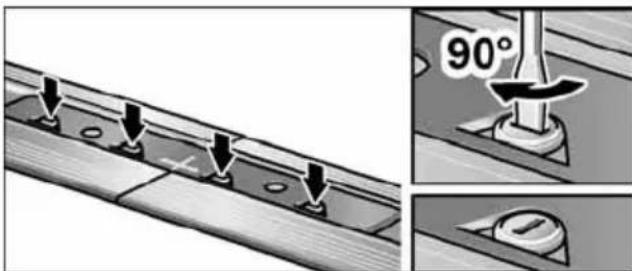

90°■ Užveržkite ekscentrikus (4x).
Kreipiamosios "išpjovimas":
i NURODYMAS
Prieš pirmą kartą naudojant kreipiamają, apsauga nuo pleišėjimo privalo būti prapjauta reikiamu pločiu. Rekomenduojama naudoti naują deimantinį pjovimo diską.

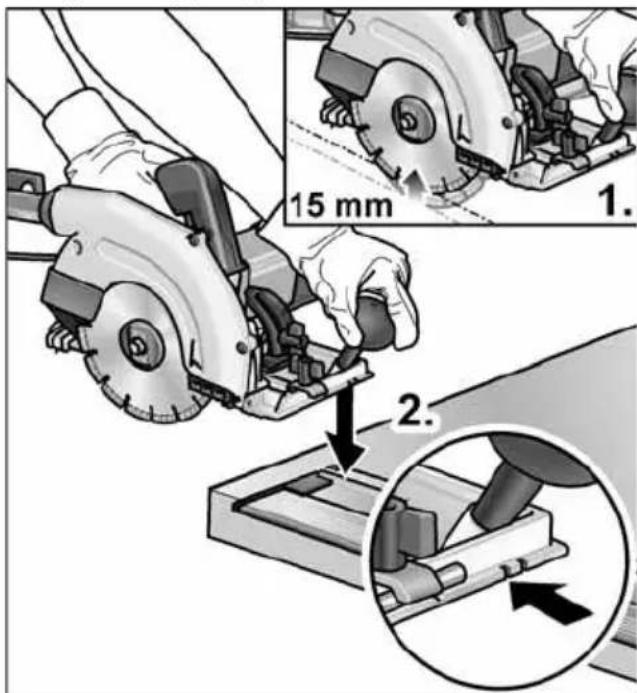

■ Nustatykite posvyrio kampa, lygu 0°.
■ Nustatykite 15 mm pjūvio gylj (1.).
■ Kreipiamają padėkite ant stabilaus, lygaus pagrindo, taip kad apsauga nuo pleišėjimo būtų išsikišusi priekyje.
■ ljunkite pjūklą.
Kreipiamosios liniuotės naudojimas
NURODYMAS

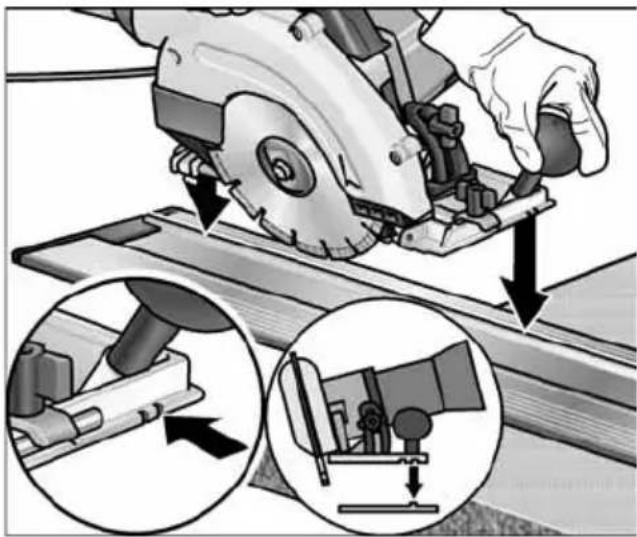

Pjūkla padėdami ant kreipiamosios liniuotės naudokite kreipiamuosius griovelius.
Vidinis kreipiamasis griovelis su posvyrio kampu 0°.
Išorinis kreipiamasis griovelis su nustatytu posvyrio kampu > 0°.
Techninis aptarnavimas ir priežiūra
ISPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarna- vimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
Elektrinio įrankio valymas
ISPÉJIMAS!
Nenaudokite vandens arba skystų valiklių.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
■ Baigę darbą nedelsdami pašalinkite dulkių ir vandens mišinį, kad jis nepridžiūtų ir nesusidarytų luobelė.
■ Keisdami deimantinį pjovimo diską, išvalykite apsauginio gaubto vidų.
■ Kreipiamają taip pat nuvalykite, kad tai neturėtų įtakos kreipiant pjūklą ir tuo pačiu neįtakotų pjūvio tikslumo.
Remontas
Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.
NURODYMAS
Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.
Atsarginės dalys, priedai ir reikmenys
Informacija apie kitus priedus, ypač jdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.
Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com
Nurodymai utilizuoti
ISPÉJIMAS!
Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtu galima naudoti.
Tik ES šalyse
Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius
Pagal Europos Sajungos direktyva
Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.
NURODYMAS
Informaciją apie utilizavimo galimybes gausite iš pardavėjo!
CE-Atitikimo deklaracija
Atsakingai pareiškiame, kad skirsnyje
„Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:
EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis.
Už techninę dokumentaciją atsakingas:
Atsakomybės pašalinimas
Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.
Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
Saturs
Izmantotie simboli .....239
Simboli uz instrumenta .....239
Jūsu drošībai 239
