GEBRUIKSAANWIJZING CS 60 WET Flex

Gebruikte symbolen 81

Symbolen op het gereedschap ..... 81

Voor uw veiligheid 81

Geluid en trillingen 84

In één oogopslag 85

Gebruiksaanwijzing 87

Onderhoud en verzorging 92

Afvoeren van verpakking en machine .. 93

C ∈-Conformiteit 93

Uitsluiting van aansprakelijkheid ..... 93

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag oog- en oorbescherming!

Afvoeren van het oude apparaat (zie pagina 93)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De steendoorslijpmachine CS 60 WET is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor doorslijpwerkzaamheden en het bewerken van voegen onder watertoevoer in kunst- en natuursteen, beton en metselwerk,
• voor toepassing met diamantdoorslijpschijven die door FLEX voor deze machine worden aangeboden en die zijn goedgekeurd voor een toerental van minstens 6200 o.p.m.

Het gebruik van cirkelzaagbladen is niet toegestaan.

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

• Gebruik altijd de bij het elektrische gereedschap meegeleverde beschermkap. De beschermkap moet stevig op het elektrische gereedschap zijn aangebracht en zodanig zijn ingesteld dat een maximum aan veiligheid wordt bereikt. Dat wil zeggen dat het kleinst mogelijke deel van het inzetgereedschap open naar de bediener wijst. Blijf buiten het rotatievlak van het ronddraaiende inzetgereedschap en houd andere personen uit de buurt. De beschermkap moet de bediener beschermen tegen brokstukken en toevallig contact met het inzetgereedschap.
• Gebruik uitsluitend diamantdoorslijpschijven die door de fabrikant speciaal voor dit elektrische gereedschap zijn voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
  ■ Het toegestane toerental van de doorslijpschijf moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegvliegen.
  ■ Doorslijpschijven mogen alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een diamantdoorslijpschijf. Diamantdoorslijpschijven zijn bestemd voor perifeer slijpen. Zijwaartse krachtinwerking op deze inzetgereedschappen kan deze breken.

• Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor het door u gekozen inzetgereedschap. Geschikte flenzen steunen de inzetgereedschappen en verminderen zo het gevaar van een breuk.

• Gebruik geen versleten doorslijpschijven van grotere elektrische gereedschappen. Inzetgereedschappen voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.
  ■ De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.
  ■ De boorgaten van de doorslijpschijven en spanflenzen moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

• Gebruik geen beschadigde inzetgereedschappen. Controleer voor elk gebruik de inzetgereedschappen op afsplinteringen en scheuren. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het rotatievlak van het inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
• Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen.
Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken.
Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.
■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.
Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
■ Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap.
De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen.
Vonken kunnen deze materialen ontsteken.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen.
Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vast-klemmen. Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.

- Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

■ Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.

■ Als de doorslijpschijf vastklemt of als u de werkzaamheden om een andere reden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig vast tot de schijf volledig tot stilstand is gekomen. Probeer nooit om de nog draaiende schijf uit het werkstuk te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.
■ Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken als het elektrische gereedschap zich bij het inschakelen in het werkstuk bevindt.
■ Ondersteun platen of grote werkstukken om het risico van een ingeklemde doorslijpschijf en een terugslag te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, vlakbij de doorslijpschijf en aan de rand.
■ Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andere plaatsen zonder voldoende zicht. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Overige veiligheidsvoorschriften

■ Laat de rubber kap (8, zie gedeelte "In één oogopslag") bij beschadigingen onmiddellijk vervangen.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau: 94 dB(A);
– Geluidsvermogenniveau: 105 dB(A);
- Onzekerheid: K = 3 dB.

Totale trillingswaarde

(bij het doorslijpen van natuursteen):

- Emissiewaarde: a _h=4,2 m/s^2 - Onzekerheid: K = 1,5 m/s

VOORZICHTIG!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

In één oogopslag

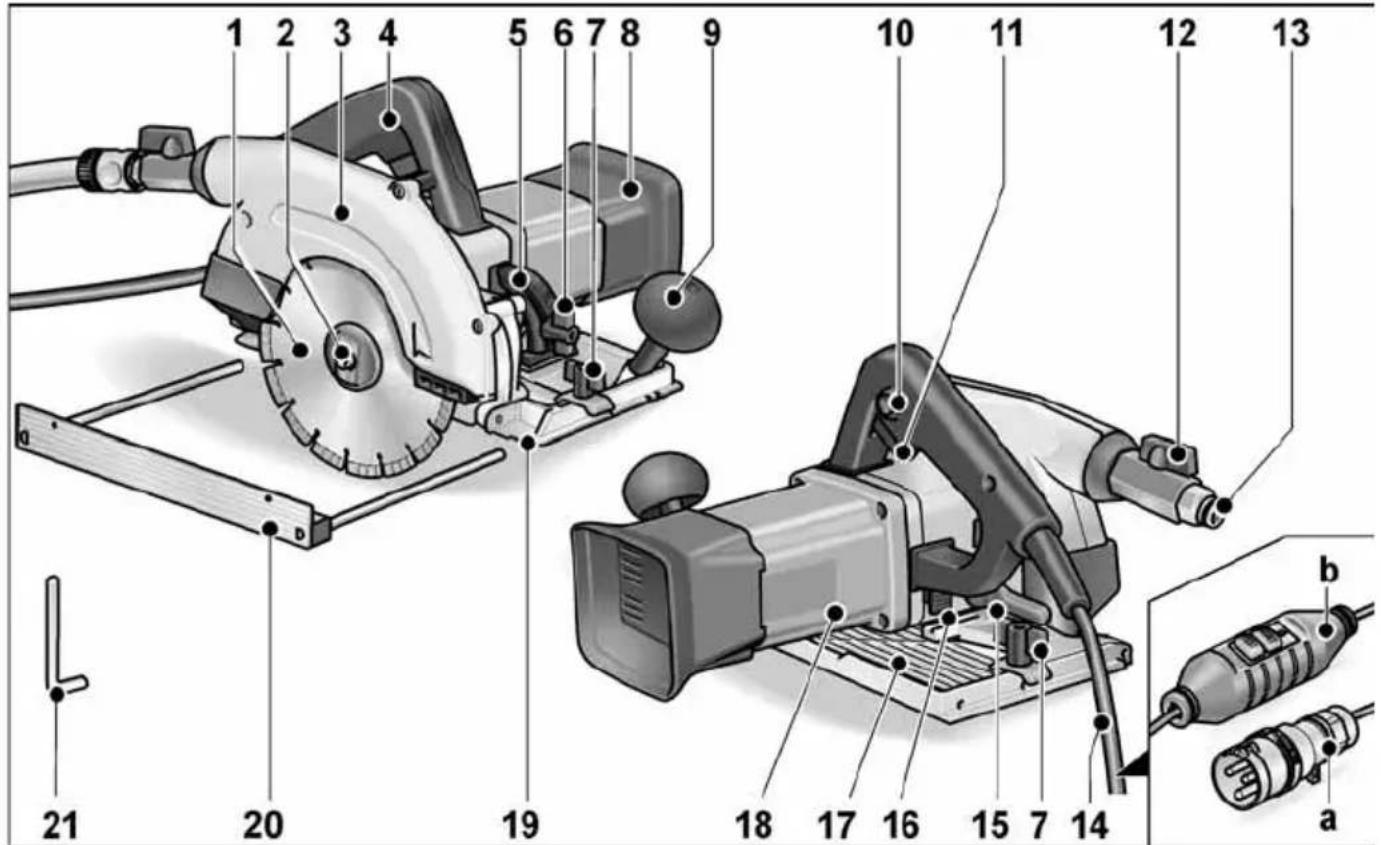

1 2 3 4 5 6 7 8 9 10 11 12 13 21 20 19 18 17 16 15 7 14 b a

1 Diamantdoorslijpschijf
2 Uitgaande as met schroefdraadflens
3 Beschermkap
4 Handgreep
5 Schaalverdeling voor verstekhoek
6 Vleugelmoer voor instelling van verstekhoek
7 Vleugelschroef ter bevestiging van de parallelgeleider
8 Rubber kap
9 Extra handgreep
10 Inschakelblokkering voor schakelaar
11 Schakelaar
12 Afsluitkraan
13 Koppeling voor wateraansluiting

14 Aansluitkabel 4,0 m met naar keuze:

a Stekker conform IEC60309-2 voor aansluiting aan scheidings-transformator
b PRCD-schakelaar voor persoonlijke veiligheid

15 Spanhendel

Voor instelling doorslijpdiepte

16 Blokkering van de uitgaande as

17 Zaagtafel

18 Typeplaatje

19 Zaagmarkering (0°/30°/45°)

20 Parallelgeleider

21 Inbussleutel

Technische gegevens

Machinetype Steendoorslijpmachine		CS 60 WET
Netspanning V/Hz 110/50
Isolatieklasse II/		☐
Opgenomen vermogen W 1400
Afgegeven vermogen W 830
Toerental o.p.m. 6000
Max. schijfdiameter mm 170
Zaagdiepte mm 0–60
Doorslijpdiepte met geleidingsrail	mm 0–54
Verstekzagen		0–45°
Zaagdiepte bij verstekzagen	mm 5–44
Zaagdiepte bij verstekzagen met geleidingsrail	mm 0–38
Wateraansluiting		12 " (voor zelfsluitende snelkoppeling), max. 6 bar
Gewicht (zonder aansluitkabel)	kg	4,5

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Aansluiting aan de stroom- voorziening – apparaten met PRCD-schakelaar

WAARSCHUWING!

Het gebruik van dit elektrische gereedschap is alleen toegestaan met de meegeleverde PRCD-schakelaar. De PRCD-schakelaar moet vóór het gebruik altijd op juiste werking worden gecontroleerd.

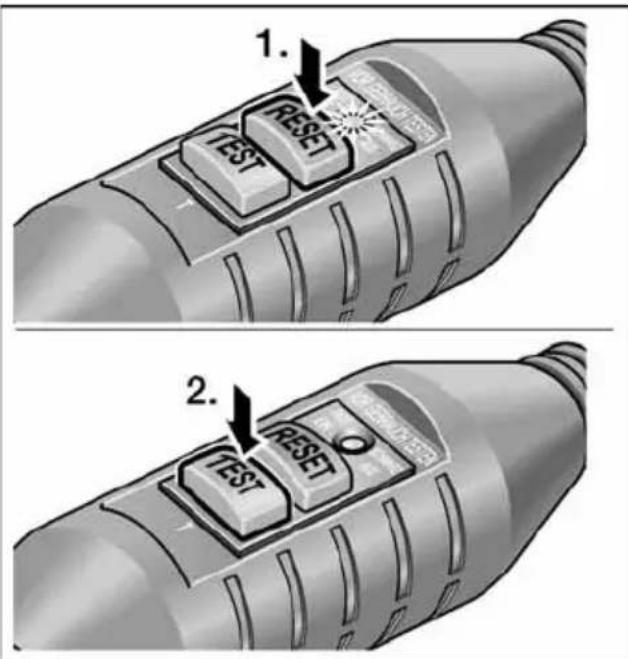

Controle van de PRCD-schakelaar vóór elk gebruik:

■ Steek de stekker in de contactdoos.

1. TEST RESET 2. TEST RESET

■ Bedien de knop "RESET" (1.).
De rode controlelamp moet branden.
■ Bedien de knop "TEST" (2.).
De PRCD-schakelaar moet in de uitstand springen, de controlelamp gaat uit.

■ Na het opnieuw bedienen van de toets "RESET" moet de machine kunnen worden ingeschakeld.

WAARSCHUWING!

Als de PRCD-schakelaar bij het inschakelen van de machine meermaals wordt uitgeschakeld, of als de PRCD-schakelaar niet wordt uitgeschakeld, moet u de machine onmiddel- lijk loskoppelen van het stroomnet. Verder gebruik is niet toegestaan. Laat de PRCD-schakelaar uitsluitend ver- vangen door een daartoe bevoegd vakman of door de klantenservice.

Aansluiting aan de scheidingstransformator – apparaten met contourstekker

WAARSCHUWING!

Volgens VDE 0100 moeten handgevoerde machines voor natte werkzaamheden via een geschikte scheidingstransformator volgens EN 61558 worden gebruikt.

VOORZICHTIG!

Spanningsgegevens op het typeplaatje van het elektrische gereedschap moeten overeenkomen met de uitgangsspanning van de gebruikte scheidingstransformator. Het elektrische gereedschap is voorzien van een contourstekker volgens IEC 60309-2 met aardcontact in 12 h-positie, die de aansluiting aan een scheidingstransformator met geschikt stopcontact mogelijk maakt. De FLEX-scheidingstransformator TT 2602/TT 2000 voldoet aan de genoemde voorschriften.

WAARSCHUWING!

Vervanging van de contourstekker aan de natschuurmachine uitsluitend door een daartoe bevoegd vakman of door de klantenservice.

Wateraansluiting

LET OP

Als er geen aansluiting aan het waterleidingnet aanwezig is, wordt het gebruik van het mobiele waterdrukreservoir WD 10 (inhoud 10 Liter, drukslang 4 m, bestel-nr. 251.622) geadviseerd.

"click"

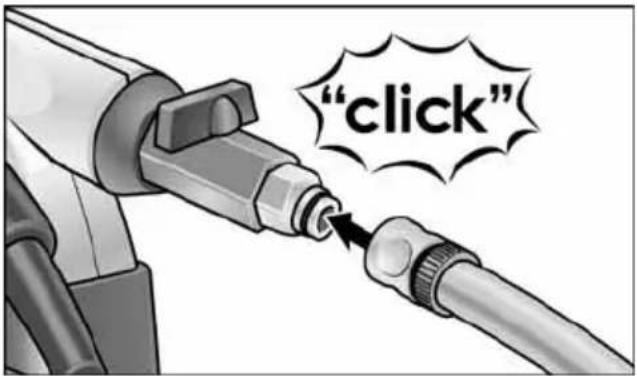

■ Waterslang ½" met in de handel verkrijgbare zelfsluitende snelkoppeling bevestigen.

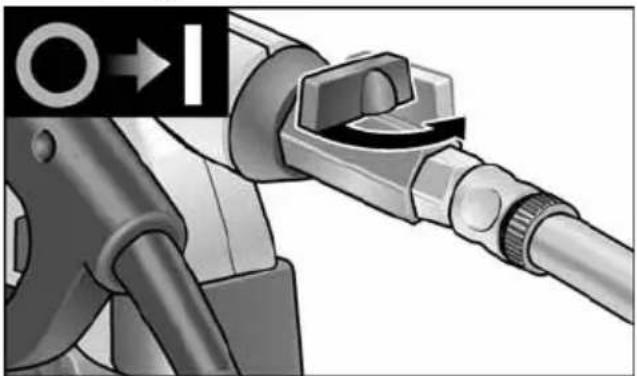

■ Afsluitkraan pas op plaats van toepassing en bij ronddraaiende doorslijpschijf openen.

LET OP

Watertoevoer aanpassen aan behoefte bij doorslijpen. Tijdens doorslijpen naregelen.

■ Let er bij het verwijderen van de slang op dat er geen water in het gereedschap loopt.

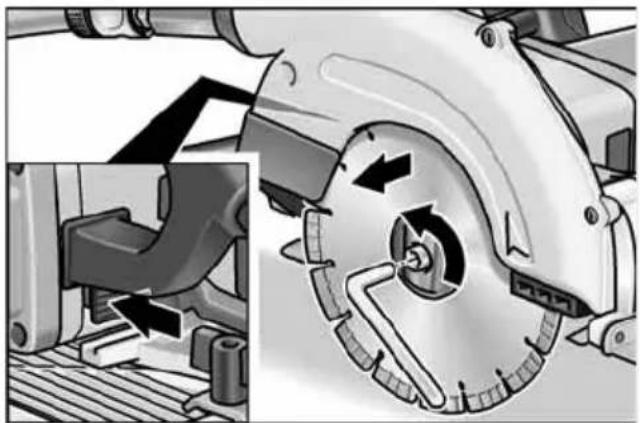

Diamantdoorslijpschijf bevestigen of wisselen

■ Trek de stekker uit de contactdoos.

■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
■ Spanschroef met meegeleverde inbussleutel tegen wijzers van de klok losdraaien

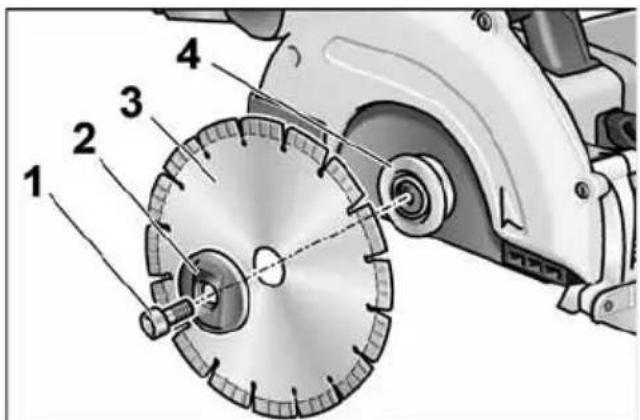

■ Spanschroef (1) losdraaien en voorste spanflens (2) verwijderen. Doorslijpschijf (3) verwijderen.

VOORZICHTIG!

• Inbouwpositie van achteren (4) en voorste spanflens (2) in acht nemen.
• Zeegrichting van tanden (pijlrichting op doorslijpschijf) en draairichtingspijl op machinehuis moeten overeenkomen.
  ■ Doorslijpschijf op juiste plaats inleggen. Breng de voorste spanflens (2) met de kraag naar buiten aan en schroef de spanschroef (1) met uw hand met de wijzers van de klok vast.
  ■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt. Spanschroef (1) met inbussleutel vastdraaien.

In- en uitschakelen

VOORZICHTIG!

Om veiligheidsredenen wordt de veiligheidsschakelaar niet geblokkeerd en moet deze tijdens het zagen ingedrukt worden gehouden.

Inschakelen

1. 2. 3.

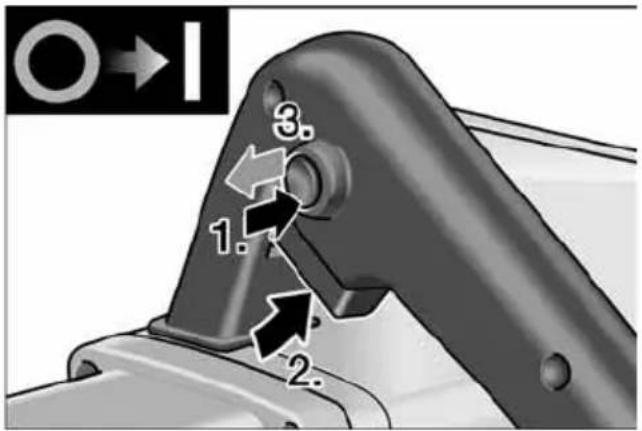

■ Inschakelblokkering indrukken en ingedrukt houden (1.).
■ Veiligheidsschakelaar indrukken en ingedrukt houden (2.).
■ Inschakelblokkering loslaten (3.).

Uitschakelen

■ Veiligheidsschakelaar loslaten.

Opnieuw inschakelen na stroomuitval

WAARSCHUWING!

Vóór opnieuw inschakelen na stroomuitval beslist de oorzaak van de stroomuitval vaststellen. Elektrisch gereedschap pas weer inschakelen als gevaarloos gebruik mogelijk is. Functie van PRCD-schakelaar controleren.

Zaagdiepte instellen

LET OP

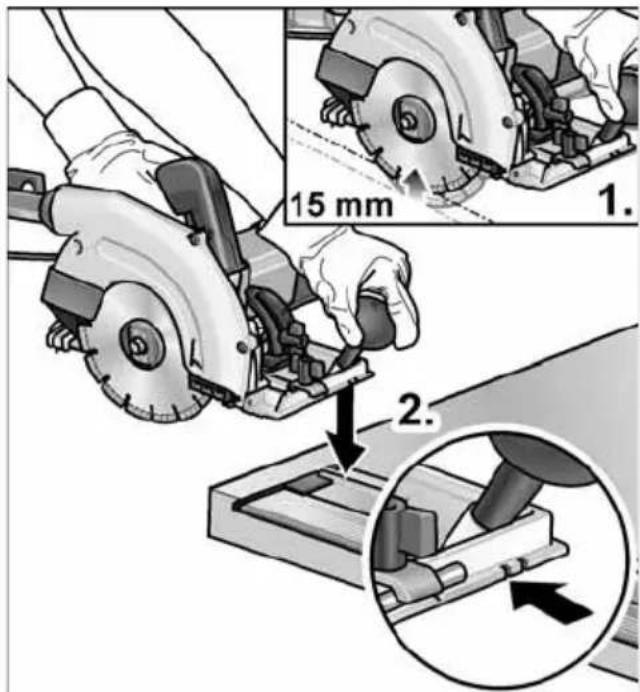

Voor optimale doorslijpresultaten mag de diamantdoorslijpschijf maximaal 3 mm uit het werkstuk steken.

■ Trek de stekker uit de contactdoos.

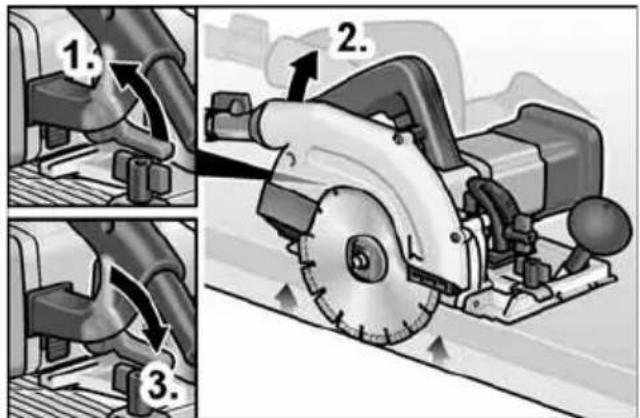

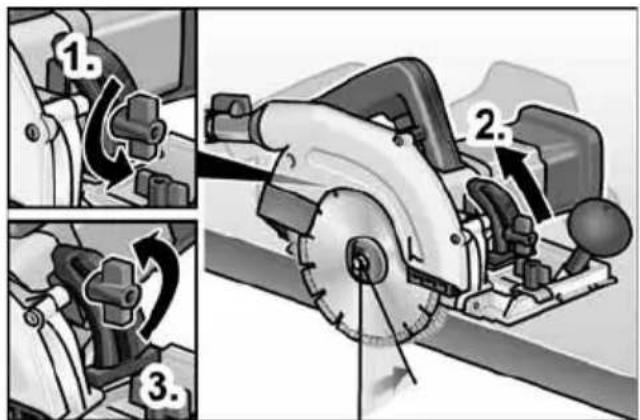

■ Spanhendel van instelling doorslijpdiepte losmaken (1.).
■ Vereiste doorslijpdiepte instellen (2.): Zaag van zaagtafel optillen = geringere doorslijpdiepte.
■ Spanhendel vastdraaien (3.).

Verstekhoek instellen

LET OP

Bij verstekzagen wordt de zaagdiepte minder. Indien nodig bijstellen.

■ Trek de stekker uit de contactdoos.

■ Spanmoer losdraaien (1.).
■ Vereiste verstekhoek met schaalverdeling instellen (2.).
■ Spanmoer vastdraaien (3.).

Parallelgeleider

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

LET OP

Voor het neerzetten van de zaag in de meege-leverde transportkoffer moet de parallel-geleider gedemonteerd worden.

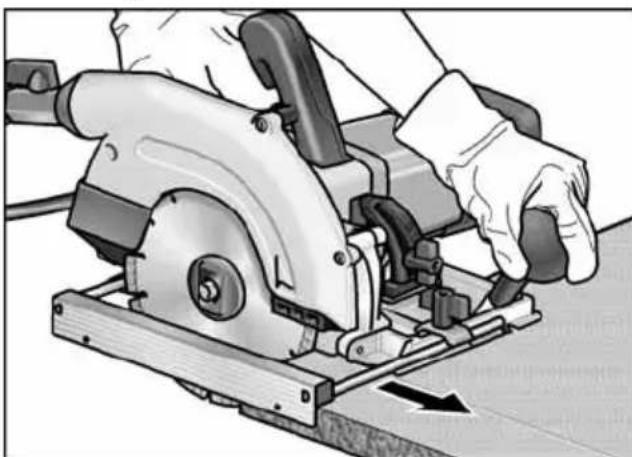

Voor optimale doorslijpresultaten moet de parallelgeleider bij het doorslijpen gemonteerd zijn.

Aanslagrand omhoog à vergroot steunvlak van zaagtafel.

Aanslagrand omlaag à vergemakkelijkt doorslijpen parallel aan werkstukrand.

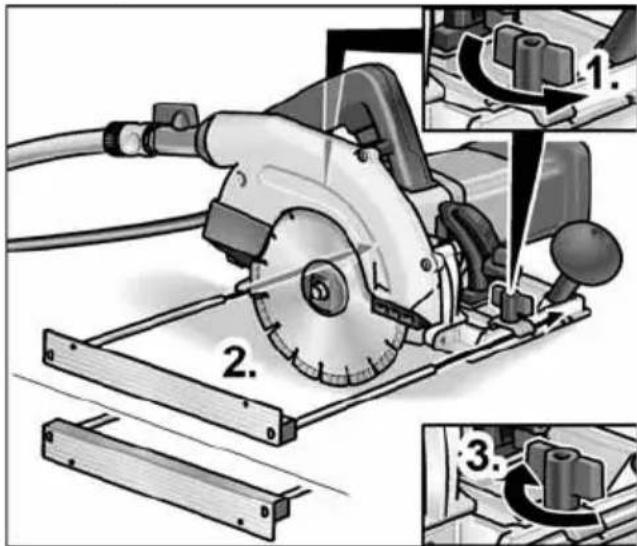

Parallelgeleider monteren:

Vleugelschroeven losdraaien (1.).
Parallelgeleider (aanslagrand omhoog of omlaag) inschuiven en op gewenste breedte instellen (2.).
Vleugelschroeven weer vastdraaien (3.).

Werkzaamheden met het elektrische gereedschap

VOORZICHTIG!

• Na het uitschakelen loopt de diamantdoorslijpschijf nog korte tijd uit.
• Als de lopende doorslijpschijf het werkstuk aanraakt, kan het tot een terugslag komen.

LET OP

Te sterke voorwaartse aandrukkeracht beperkt de capaciteit van het gereedschap, verslechtert de doorslijpkwaliteit en bekort de levensduur van de diamantdoorslijpschijf.

Doorslijpdiepte op benodigde maat instellen.
Indien nodig verstekhoek instellen.
Sluit het gereedschap aan op de stroom- voorziening.

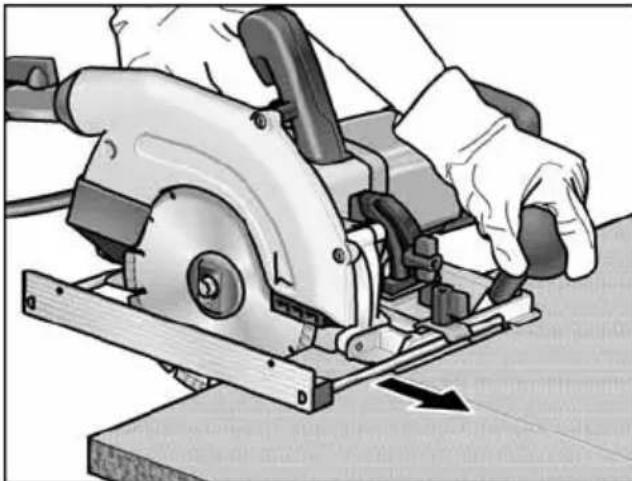

Pak met uw rechterhand de greep en met uw linkerhand de extra handgreep vast.
Zaag inschakelen en wachten tot de doorslijpschijf het maximale toerental heeft bereikt.
□ Watertoevoer openen.
Zaagtafel op het werkstuk zetten zonder dat de diamantdoorslijpschijf met het werkstuk in aanraking komt.

■ Zaag langzaam naar het materiaal toe brengen.
■ Zaag met constante voorwaartse beweging door het materiaal geleiden.
■ Indien gewenst watertoevoer bijregelen.
■ Na het zagen:
- Zaag uitschakelen. Doorslijpschijf loopt nog korte tijd uit!
– Watertoevoer sluiten.
■ Na einde van de werkzaamheden: Elektrische gereedschap en toebehoren grondig reinigen.

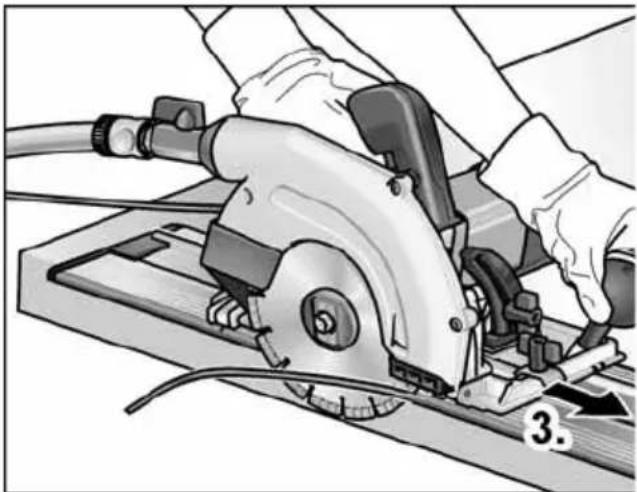

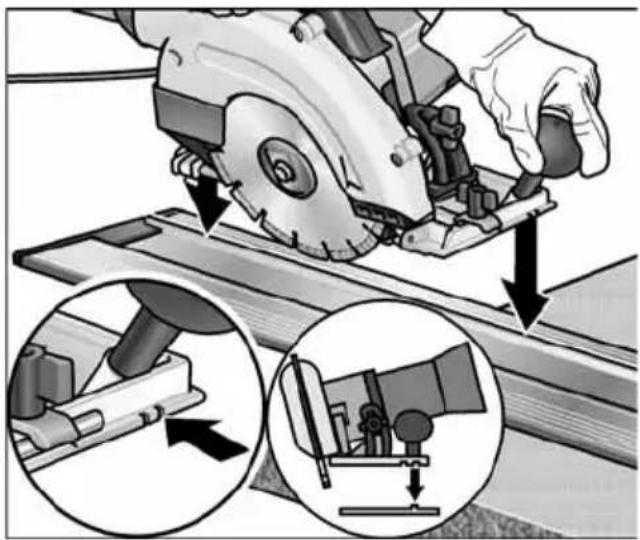

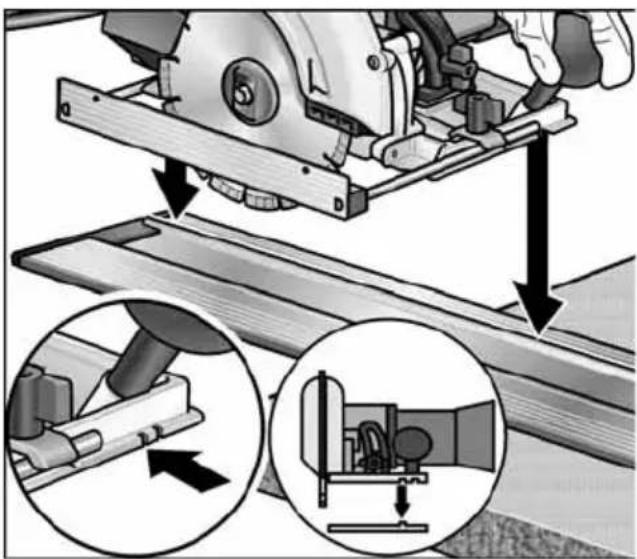

Geleidingsrail

Een geleidingsrail (lengte 800 mm) voor de steendoorslijpmachine is bij elk FLEX-klantenservicecentrum verkrijgbaar (bestel-nr. 353.280).

Om de geleidingslengte te verlengen, kunnen twee geleidingsrails met elkaar worden verbonden. Daarvoor is een verbinder bij elk FLEX-klantenservice-centrum verkrijgbaar (bestel-nr. 353.272).

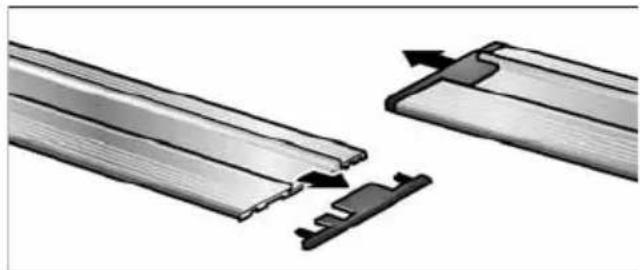

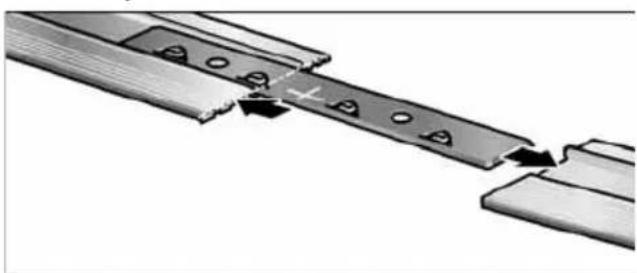

Montage van de verbinder:

■ Beschermdoppen van de geleidingsrails verwijderen.

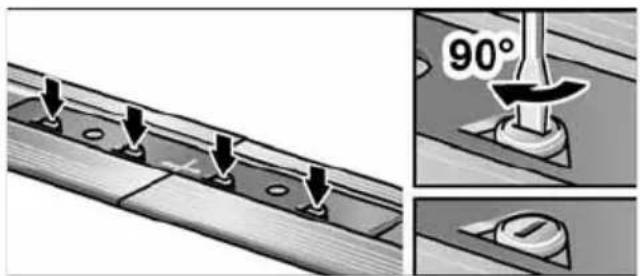

■ Verbinders telkens tot de helft in de geleidingsrails schuiven.

"Inzagen" van de geleidingsrails

i LET OP

Vóór het eerste gebruik van de geleidingsrail moet het antisplinterplaatje op de benodigde breedte worden gezaagd. Het gebruik van een nieuwe diamantdoorslijpschijf wordt geadviseerd.

■ Verstekhoek van 0° instellen.
■ Zaagdiepte op 15 mm instellen (1.).
■ Geleidingsrail op een stabiele, egale ondergrond leggen, zodat het antisplinterplaatje vooraan uitsteekt.
■ Zaag inschakelen.

15 mm 1. 2.

■ Zaag met de inwendige geleidingsgroef op de geleidingsrail zetten (2.).

■ Zaag gelijkmatig in de zaagrichting tot aan het einde van de geleidingsrail naar voren schuiven (3.).

Gebruik van geleidingsrail

LET OP

Bij het opzetten van de zaag op de geleidingsrail de geleidingsgroef gebruiken. Binnenste geleidingsgroef met verstekhoek 0°

Buitenste geleidingsgroef met ingestelde verstek-hoek > 0°

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging van het elektrische gereedschap

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigingsmiddelen.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
■ Mengsel van afslijtsel en water onmiddellijk na het einde van de werkzaamheden verwijderen om opdrogen en als gevolg daarvan korstvorming te voorkomen.
- Bij het wisselen van de diamantdoorslijpschijf de inwendige ruimte van de beschermkap reinigen.
■ Geleidingsrail eveneens reinigen om de geleiding van de zaag en daarmee de nauwkeurigheid van het zagen niet negatief te beïnvloeden.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

LET OP

Draai de schroeven van het motorhuis tijdens de garantieperiode niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website:www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
