KASUTUSJUHEND CS 60 WET Flex
Kasutatud sümbolid 213
Sümbolid seadmel 213
Teie ohutuse heaks 213
Müra- ja vibratsioon ..... 216
Ülevaade 217
Tehnilised andmed 218
Kasutusjuhend 219
Hooldus ja korrashoid 224
Jäätmekäitlus 224
C€-Vastavus 225
Vastutuse välistamine 225
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ähvardavat ohtu.
Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.
ETTEVAATUST!
Tähistab ohtlikku olukorda.
Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.
MÄRKUS
Tähistab olulist informatsiooni või nõuannet kasutajale.
Sümbolid seadmel
Enne kasutuselevõttu lugeda kasutusjuhendit!
Kandke silma- ja kuulmiskaitseid!
Vana seadme jäätmekäitlus (vaata lehekülge 225)!
Teie ohutuse heaks
HOIATUS!
Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:
- käesolev kasutusjuhend,
- lisatud broðüür „Üldised ohutusjuhised" elektritööriistadega käsitsemisel (vihikud-nr.: 315.915),
- töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.
Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.
Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult
- selleks ette nähtud otstarbel,
– tehniliselt korras seisundis.
Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.
Otstarbekohane kasutamine
Kivilõikaja CS 60 WET on mõeldud
– professionaalseks kasutamiseks tööstuses ja käsitöönduses,
– ehitus- ja looduslike kivide, betooni ja müüritise lõikamiseks ning vuukide viimistlemiseks veega,
- kasutamiseks firma FLEX poolt sellele seadmele pakutavate teemantketastega, kusjuures minimaalne pöörete arv peab olema vähemalt 6200 p/min.
Kreissaelehtede kasutamine ei ole lubatud.
Ohutusjuhised
HOIATUS!
Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.
■ Kasutage alati koos elektritööriistaga tarnitud kaitsekatet. Kaitsekate peab olema elektritööriistale kindlalt kinnitatud ja seadistatud nii, et see annab maksimaalse kaitse, st nii, et seadme kasutaja poole jääb tarviku köige väiksem avatud osa. Astuge ise, ja astugu ka köik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale.
Kaitsekate peab kaitsma seadme kasutajat materjali küljest lahti tulevate osakeste ning selle eest, et seadme kasutaja ei puutuks kogemata vastu tarvikut.
■ Kasutage ainult teemantkettaid, mida tootja on spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuüksi see, kui te saate tarviku elektri- tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.
■ Teemantketta lubatud pöörete arv peab olema vähemalt nii suur kui on elektri-tööriistale märgitud maksimaalne pöörete arv. Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.
■ Lõikekettaid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige teemantketta servaga. Teemantkettad on ette nähtud perifeerseks lihvimiseks. Surve avaldamine küljele võib need tarvikud ära lõhkuda.
■ Kasutage teie poolt valitud tarviku jaoks alati öige suuruse ja kujuga tervet kinnitusäärikut. Sobivad äärikud toestavad tarvikuid ja vähendavad nende purunemise ohtu.
- Ärge kasutage suuremate elektritööriistade ärakulunud lõikekettaid. Suuremate elektritööriistade tarvikud ei ole ette nähtud väiksemate elektri-tööriistadega suurematel pääretel töötamiseks ja võivad puruneda.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele.
Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Lõikeketaste ja kinnitusäärikute avad peavad teie elektritööriista lihvispindliga täpselt sobima. Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.
- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, et tarvikutel ei ole katkisi kohti ja pragusid. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja pai-galdamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.
Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest. Silmi tuleks erinevate tööde puhul kaitsta õhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.
■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid. Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.
- Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud
juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal. Seadme üle kontrolli kaotamisel vöib seade vörgukaabli läbi lõigata vöi minna vastu vörgukaablit ning tömmata teie käe vöi käsivarre vastu pöörlevat tarvikut.
- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud. Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.
- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.
■ Puhastage regulaarselt oma elektri-tööriista ventilatsiooniavasid. Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.
- Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed vöivad need materjalid põlema süüdata.
Tagasilöök ja vastavad ohutusjuhised Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök.
Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.
■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur. Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimmente kontrolli all.
- Årge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.
■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub. Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.
■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.
- Ärge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.
■ Vältige lõikeketta kinnikiilumist või liiga tugevalt surumist lõikekettale. Ärge tehke liiga sügavaid lõikeid. Liiga tugevalt lõikekettale surumine kiirendab selle kulumist, see võib kergemini kinni kiiluda või blokeeruda, tekitades tagasilöögi või lihvimisvahendi purunemise.
Kui lõikeketas kiilub kinni või te katkestate töö mis tahes põhjusel, lülitage elektritööriist välja ja hoidke seda rahulikult käes, kuni ketas on täielikult seisma jäänud. Ärge kunagi proovige pöörlevat ketast materjalist välja tõmmata, selle tagajärjel võib tekkida tagasilöök. Tehke kindlaks kinnikiilumise põhjus ning kõrvaldage see.
- Ärge lülitage elektritööriista uuesti sisse seni, kuni see on materjali sees. Laske löikekettal köigepealt saavutada maksimaalsed pöörded, enne kui hakkate ettevaatlikult edasi löikama.Vastasel juhul, see tähendab, kui elektritööriist on sisselülitamise ajal materjali sees, vöib see materjalist välja hüpata vöi pöhjustada tagasilöögi.
■ Toestage plaadid või suuremõõdulised materjalid, et vältida lõikeketta kinnikiilumise või tagasilöögi ohtu. Suuremõõdulised materjalid võivad iseenda raskuse all painduda. Materjali tuleb toestada mölemalt poolt ketast, ning seda tuleb teha nii lõikeketta lähedalt kui ka servast.
■ Eriti ettevaatlik olge „taskukujuliste lõigete” tegemisel valmis seintesse või kohtadesse, kus ei ole midagi näha.
Lõikamisel võib lõikeketas sisse lõigata gaasivõi veetorusse, elektrijuhtmesse või kuhugi mujale ja põhjustada tagasilöögi.
Ohutusalane lisateave
■ Kahjustuste korral laske kummikate (8, vt ptk „Ülevaade”) kohe välja vahetada.
■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.
Müra- ja vibratsioon
Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.
Seadme tüüpiline A-väärtuse müratase:
– Helirōhu tase: 94 dB(A);
– Helivõimsuse tase: 105 dB(A);
- Määramatus: K = 3 dB.
Vibratsiooni koguväärtus (loodusliku kivi lõikamisel):
- Emissioni väärtus: a
- Määramatus: K = 1,5 m/s
$$ _ \mathrm{h} = 4, 2 \mathrm{m/s} _ {2} ^ {2} $$
ETTEVAATUST!
Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.
MÄRKUS
Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismmeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeet-
med kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.
ETTEVAATUST!
Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

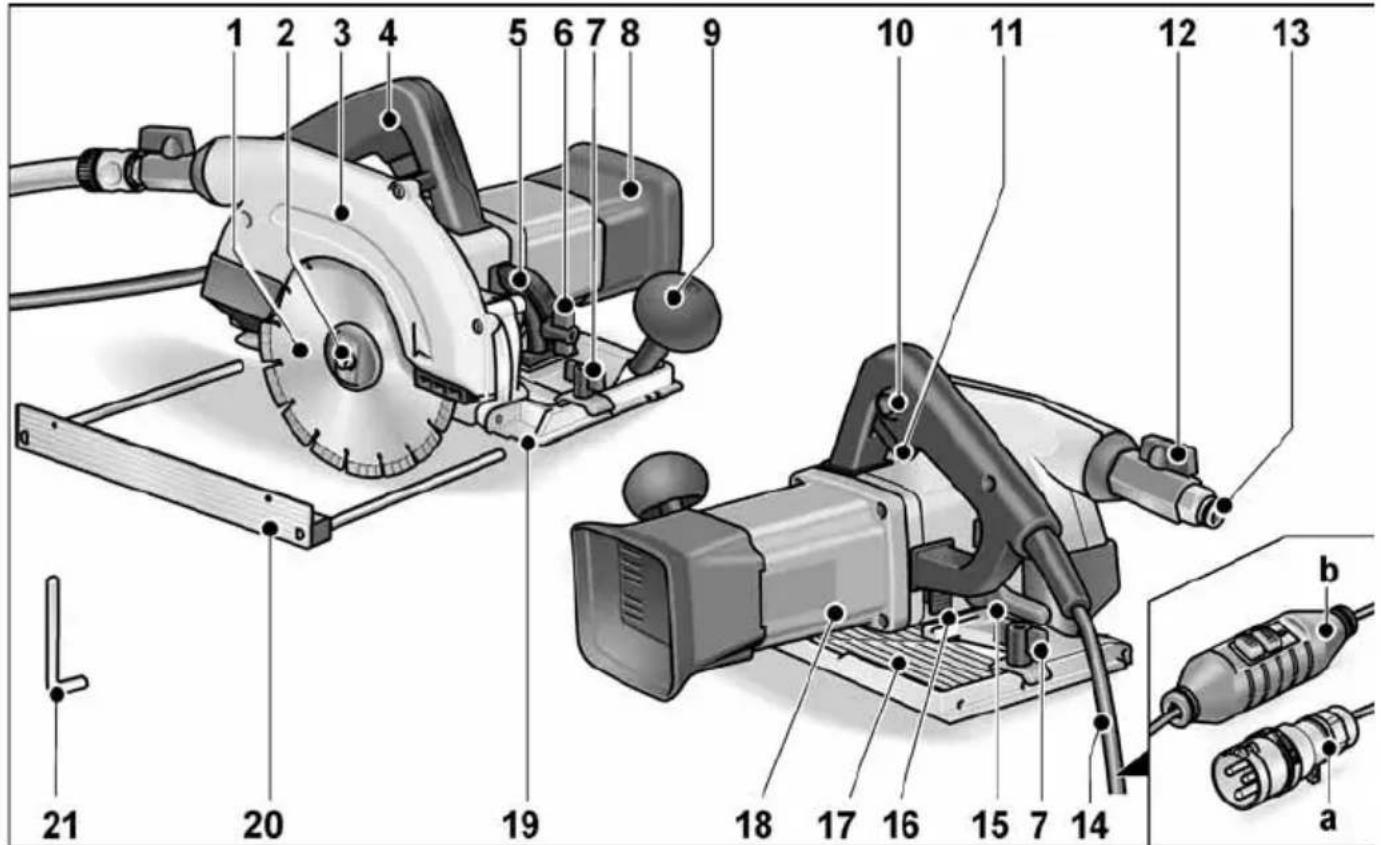

Ülevaade
2 Keermestatud äärikuga spindel
3 Kaitsekate
4 Käepide
5 Kaldenurga skaala
6 Tiibmutte
kaldenurga seadistamiseks
7 Tiibkruvi
paralleelraami kinnitamiseks
8 Kummikate
9 Lisakäepide
10 Lüliti sisselülitustõkis
11 Lüliti
12 Kraan
13 Veeühenduse muhv
14 4,0sm toitejuhe, või
a pistik IEC60309-2 järgi eraldustrafoga ühendamiseks b PRCD-lüliti
15 Pingutushoob
lõikesügavuse seadistamiseks
16 Spindli lukustus
17 Saagimislaud
18 Andmesilt
19 Lõike markeering (0°/30°/45°)
20 Paralleelraam
21 Kuuskantsisevõti
Tehnilised andmed
| Seadmetüüp | KivilõikajatCS 60 WET | |
| Võrgupinge | V/Hz | 110/50 |
| Kaitseklass II/ | ☐ | |
| Võimsustarve | W | 1400 |
| Väljundvõimsus | W | 830 |
| Pöörded | p/min | 6000 |
| Ketta max läbimõõt | mm | 170 |
| Lõikesügavus | mm | 0–60 |
| Juhtsiiniga lõikesügavus | mm | 0–54 |
| Kaldlõige 0–45° | ||
| Kaldlõike lõikesügavus | mm | 5–44 |
| Kaldlõike lõikesügavus juhtsiiniga | mm | 0–38 |
| Veeühendus | 12 " (isesulguva kiirühendusega), max 6 bari | |
| Kaal (ilma ühenduskaablita) | kg | 4,5 |
Kasutusjuhend
HOIATUS!
Enne igasuguste tööde alustamist elektri-tööriista juures tömmata pistik pistikupe-sast välja.
Enne kasutuselevõttu
Vötta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas köik osad on olemas ning kas need ei ole saanud transpordi käigus kahjustada.
Ühendamine elektritoitega – PRCD-lülitiga seadmed
HOIATUS!
Käesoleva elektritööriista kasutamine on lubatud ainult koos kaasas oleva PRCD-lülitiga. Enne kasutamist tuleb põhimötteliselt alati kontrollida PRCD-lüliti funktsiooni korrasolekut.
PRCD-lüliti kontrollimine alati enne kasutamist:
■ Vajutada klahvi „RESET” (1.).
Punane märgulamp peab süttima.
■ Vajutada klahvi „TEST” (2.). PRCD-lüliti peab välja lülituma, märgulamp kustub.
■ Uuesti klahvile „RESET“ vajutamisel peab masin laskma end sisse lülitada.
HOIATUS!
Kui PRCD-lüliti lülitab masina sisselülitamisel korduvalt välja või PRCD-lüliti ei lülitu välja, tuleb masin kohe vooluvõrgust lahti ühendada. Masinaga edasi töötamine on keelatud. PRCD-lüliti lasta välja vahetada ainult kvalifitseeritud spetsialistil või klienditeeninduses.
Ühendamine eraldustransformaatoriga – kontuurpistikuga seadmed
HOIATUS!
VDE 0100 kohaselt tuleb käega juhitavad masinad märjalt töötamisel ühendada EN 61558 järgi sobiva eraldustransformaatoriga.
ETTEVAATUST!
Pinge näitaja elektritööriista andmeplaadil peab olema samasugune nagu kasutatava eraldustransformaatori väljundpinge. Elektritööriist on varustatud kontuurpistikuga IEC 60309-2, millel on kaitsekontakt kella 12 h asendis, võimaldades transformaatori ühendamist vastavasse pisitkupessa. FLEX eraldustransformaator TT 2602/TT 2000 vastab nimetatud eeskirjadele.
HOIATUS!
Märglihvija kontuuripisikut lasta vahetada ainult vastava kvalifikatsiooniga erialapersonalil või klienditeeninduses.
Veeühendus
i MÄRKUS
Kui puudub veevärgiga ühendamise võimalus, soovitame kasutada mobiilset veesurvemahutit WD 10 (maht 10 liitrit, 4 m-survevoolik, tellimusenr 251.622).

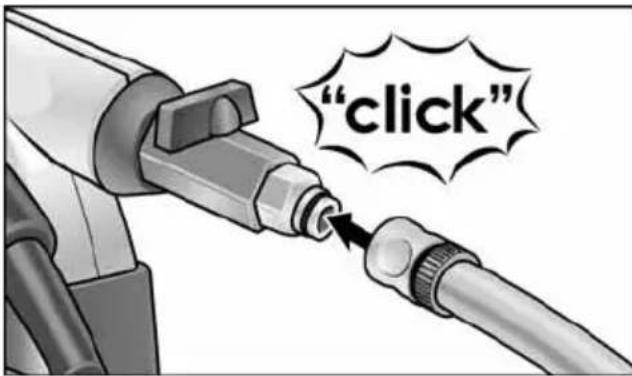

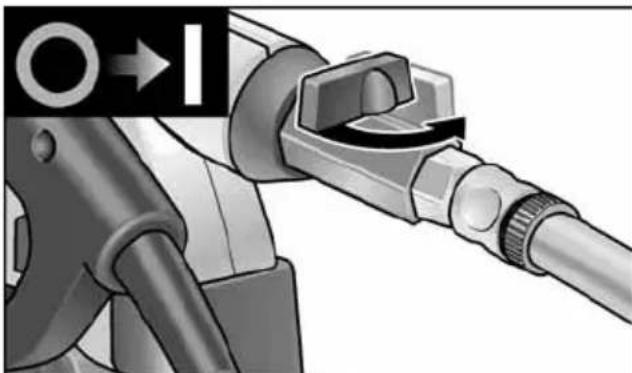

"click"■ Veevoolik kinnitada tavalise 12 " isesul-guva kiirühendusega.
■ Sulgemiskraan avada alles töökohal ja siis, kui löikeketas pöörleb.
i MÄRKUS
Vajaduse korral reguleerida lõikamisel vee pealevoolu. Reguleerida veel lõike tegemisel.
■ Vooliku eemaldamisel jälgida, et vett ei voolaks seadmesse.

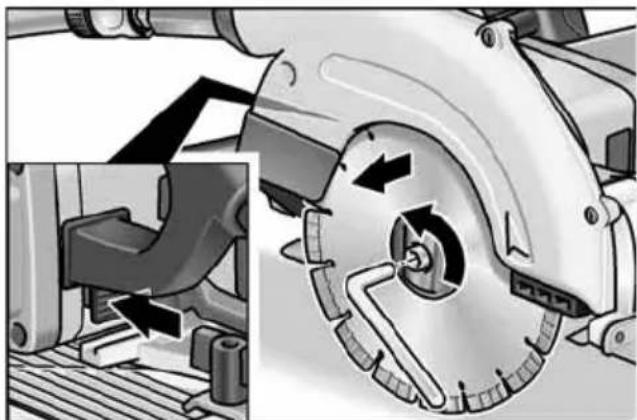

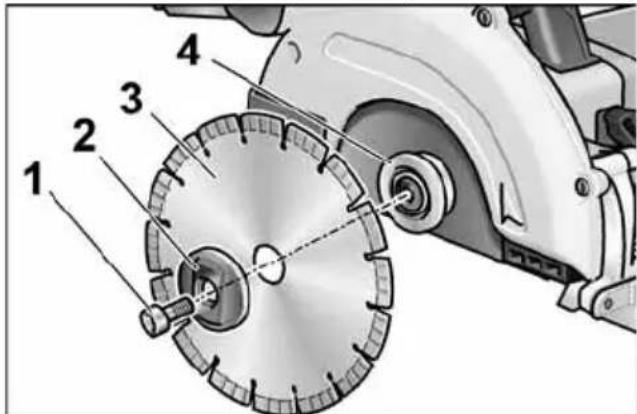

Teemantketta kinnitamine või vahetamine
■ Tõmmata võrgupistik välja.
■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis.
■ Keerata kinnituskruvi kaasas oleva kuuskantvõtmega vastupäeva lahti.
■ Keerata kinnituskruvi (1) maha ja võtta eesmine kinnitusäärik (2) ära. Võtta lõikeketas (3) maha.
ETTEVAATUST!
- Jätta meelde tagumise (4) ja eesmise kinnitusääriku (2) paigaldusasend.
- Hammaste lõikesuund (noole suund lõikekettal) ja pöörlemissuuna nool korpusel peavad näitama ühes suunas.
■ Panna lõikeketas õigesti sisse. Eesmine kinnitusäärik (2) panna peale nii, et tugiäärik jääb väljapoole, ja keerata kinnituskruvi (1) käega päripäeva kinni.
■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis. Keerata kinnituskruvi (1) kuuskantvõt-mega kinni.
Sisse- ja väljalülitamine
ETTEVAATUST!
Ohutuse kaalutlustel kaitselüliti ei fikseeru, saagimise ajal tuleb seda hoida allava-jutatult.

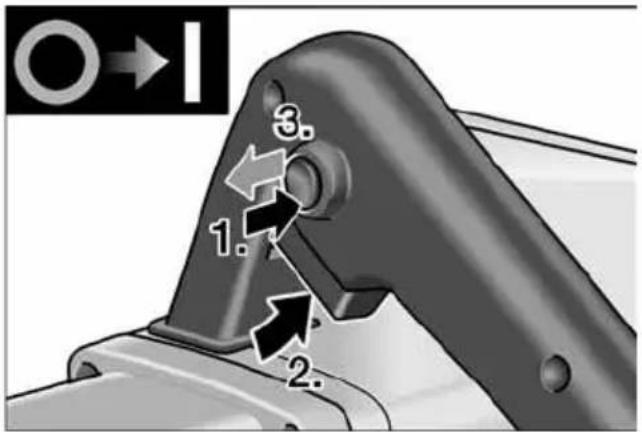

Sisselülitamine
■ Vajutada ohulülitile ja hoida seda allava-jutatult (2.).
■ Vabastada sisselülitustõkis (3.).
Väljalülitamine
■ Vabastada kaitselüliti.
Taaslülitamine pärast voolukatkestust
HOIATUS!
Pärast voolukatkestust tuleb enne uuesti sisselülitamist voolukatkestuse põhjus tingimata välja selgitada.
Elektritööriist lülitada uuesti sisse alles siis, kui töötamine on ohutu.
Kontrollida PRCD-lüliti funktsiooni.

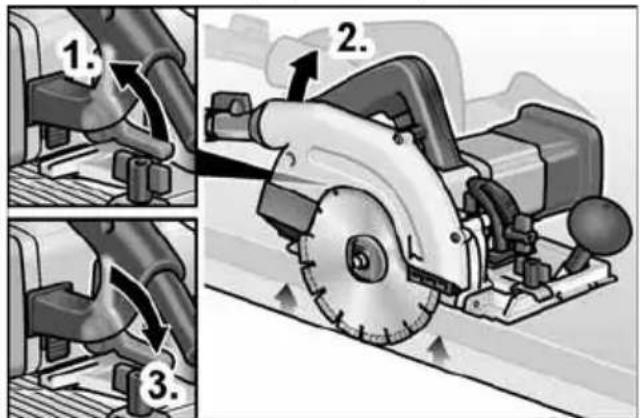

Lõikesügavuse seadistamine
MÄRKUS
Optimaalse lõiketulemuse saavutamiseks tohib teemantketas materjalist välja ulatuda maksimaalselt 3 mm.
■ Tõmmata võrgupistik välja.
■ Teha lõikesügavuse seadistamise pingutushoob lahti (1.).
■ Seadistada vajalik lõikesügavus (2.): sae saealuselt körgemale tõstmine = lõikesügavus väheneb.
■ Tõmmata pingutushoob kinni (3.).

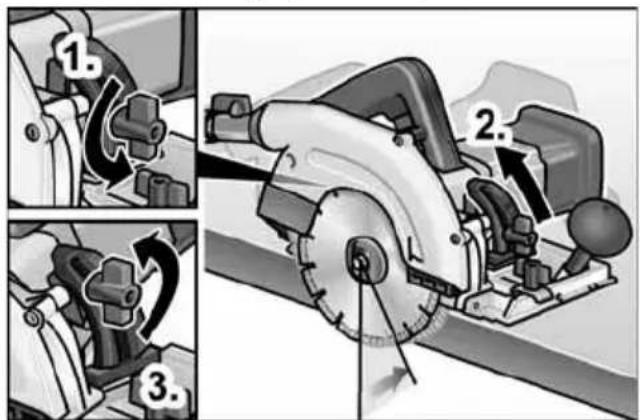

Kaldenurga seadistamine
MÄRKUS
Kaldlöigete puhul on lõikesügavus väiksem, vajaduse korral reguleerida uuesti.
■ Tõmmata võrgupistik välja.
Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistikupe- sast välja.
MÄRKUS
Sae asetamiseks kaasas olevasse transportimiseks ette nähtud kohvrisse tuleb paralleelraam küljest ära monteerida.

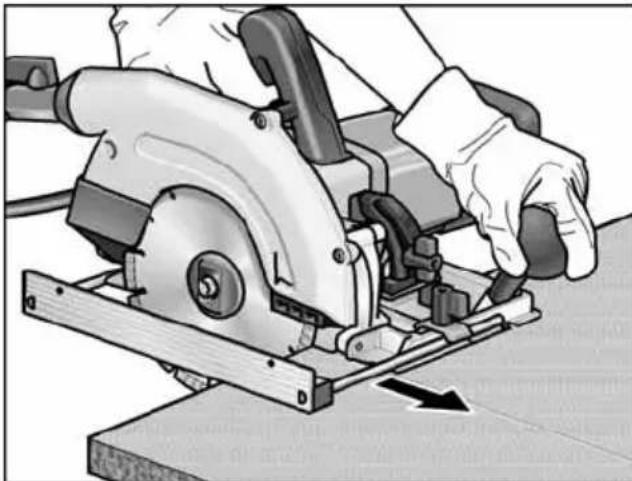

Optimaalse lõiketulemuse saavutamiseks peab sae külge olema paigaldatud paralleelraam.
Piiriku serv ülevalpool à saepingi tööpind on suurem.
Piiriku serv allpool à hõlbustab materjali servaga paralleelselt kulgevate lõigete tegemist.

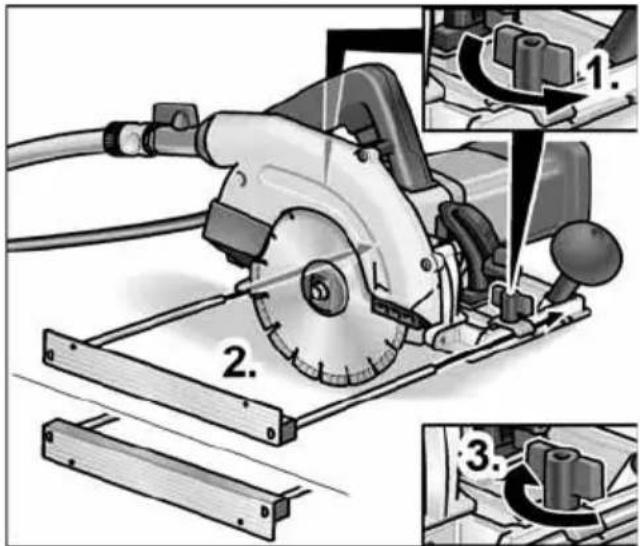

Paralleelraami paigaldamine:
■ Keerata tiibkruvid lahti (1.).
■ Lükata paralleelraam (tugiserv üles-või allapoole) sisse ja seadistada laius sobivaks (2.).
■ Keerata tiibkruvid tagasi kinni (3.).

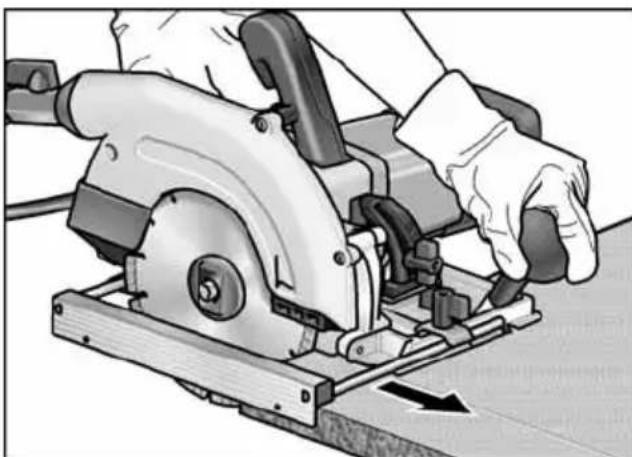

Elektritööriistaga töötamine
ETTEVAATUST!
- Pärast väljalülitamist pöörleb teemant-ketas veel veidi aega.
- Pöörleva lõikeketta puutumisel vastu materjali võib tekkida tagasipõrge.
MÄRKUS
Kui etteanne on liiga tugev, langeb seadme jõudlus, halveneb lõike kvaliteet ja lüheneb teemantketta kasutusiga.
■ Valida vajalik lõikesügavus.
■ Vajaduse korral seadistada kaldenurk.
■ Ühendada seade toiteallikaga.
■ Parema käega võtta kinni käepidemest ja vasaku käega lisakäepidemest.
■ Lülitada saag sisse ja oodata seni, kuni lõikeketas saavutab maksimaalsed pöörded.
■ Avada vee pealevool.
■ Asetada saepink materjalile, ilma et teemantketas puutuks vastu materjali.
■ Lasta saag aeglaselt vastu materjali.
■ Juhtida saag ühtlase etteandega materjalist läbi.
■ Vajaduse korral reguleerida vee peale-voolu.
■ Kui lõige on tehtud:
– Lülitada saag välja. Lõikeketas ei seisku koheselt! – Sulgeda vee pealevool.
■ Kui töö on löppenud: Puhastada põhjalikult elektritööriist ja tarvikud.

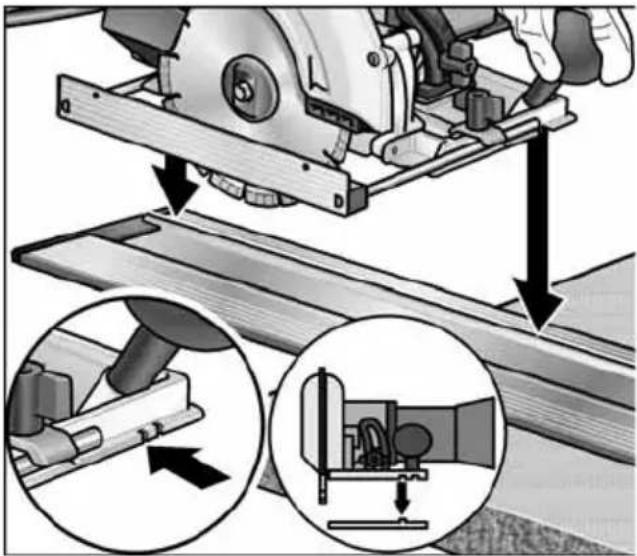

Juhtsiin
Kivilõikaja juhtsiini (pikkusega 800 mm) saab tellida igast FLEXi klienditeeninduskeskusest (tellimisnr 353.280). Juhtimisteekonna pikendamiseks võib 2 juhtsiini omavahel ühendada. Vastavat ühendusdetaili saab osta igast firma FLEX klienditeenindusest (tellimisnr 353.272).

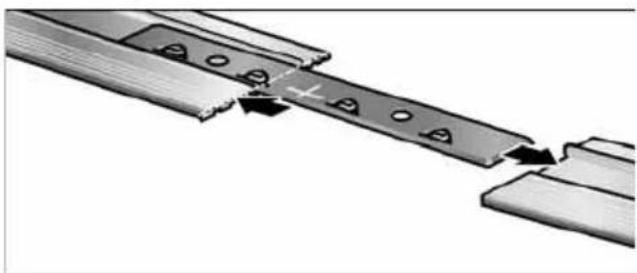

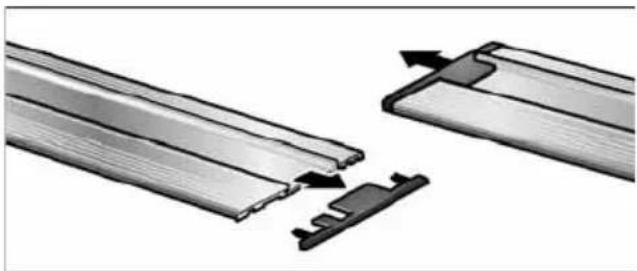

Ühendusdetaili paigaldamine:
■ Vötta juhtsiinidelt kaitsed maha.
■ Lükata ühendusdetail poolenisti kummagi juhtsiini sisse.

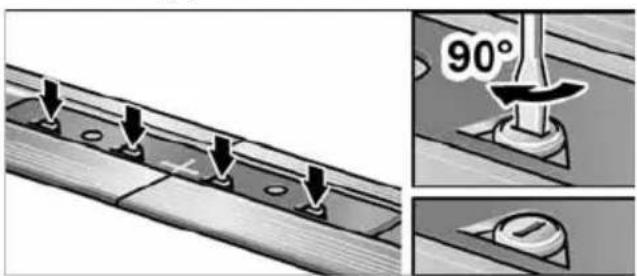

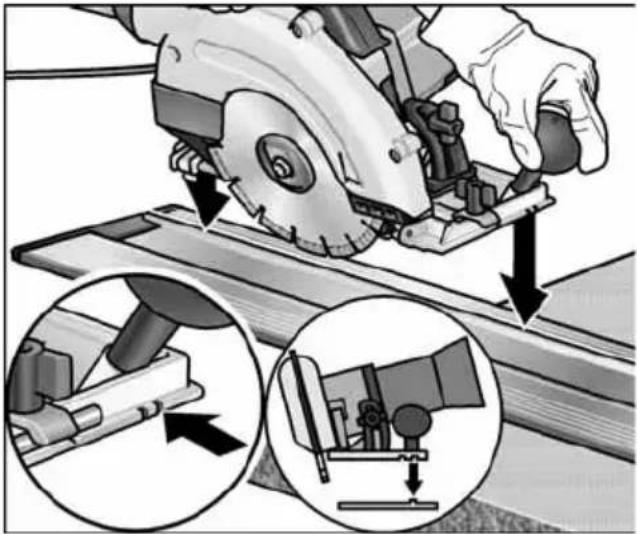

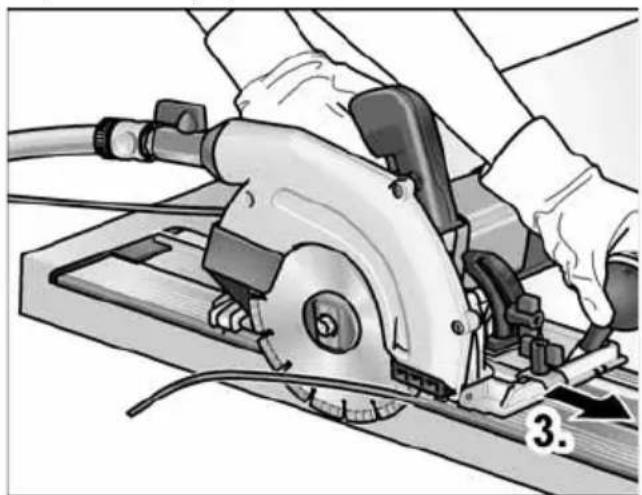

Juhtsiiniga lõikamise harjutamine:
i MÄRKUS
Enne juhtsiini esimest korda kasutamist tuleb rebimiskaitse laius parajaks lõigata. Soovitame kasutada uut teemantlõike-ketast.
■ Seadistada 0° kaldenurk.
■ Lõikesügavuseks valida 15 mm (1.).
■ Asetada juhtsiin tugevale ja tasasele alusele, nii et rebimiskaitse ulatub eest üle.
■ Lülitada saag sisse.
■ Lükata saagi ettevaatlikult lõike suunas kuni juhtsiini lõpuni (3.).
Juhtsiini kasutamine
MÄRKUS
Sae asetamisel juhtsiinile kasutada juhtsooni.
Sisemine juhtsoon, kaldnurk 0°
Välimine juhtsoon, seadistatud kaldenurk > 0°
Hooldus ja korrashoid
HOIATUS!
Enne igasuguste tööde alustamist elektri-tööriista juures tömmata pistik pistikupe-sast välja.
Elektritööriista puhastamine
HOIATUS!
Mitte kasutada vett ja vedelaid pesuvahendeid.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.
- Töö löppedes koristada kohe ära veest ja purust tekkinud segu, et vältida selle kinnikuivamist.
■ Teemantketta vahetamisel teha kaitsekate seest puhtaks.
■ Puhastada tuleb ka juhtsiini, et saagi oleks võimalik korralikult juhtida, millest sõltub lõike täpsus.
Remonttööd
Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.
MÄRKUS
Garantii ajal ei tohi neid kruvisid mootori korpusel lahti keerata.
Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.
Varuosad ja tarvikud
Lisatarvikute ja varuosade kohta vt tootja katalooge.
Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com
Jäätmekäitlus
HOIATUS!
Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.
Ainult EL riikidele
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.
MÄRKUS
Teavet jäätmekäitluse võimaluste kohta saate müüja käest!
-Vastavus
Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:
EN 60745 kooskõlas direktiivide
2014/30/EL, 2006/42/EÜ, 2011/65/EL
nõuetega.
Tehnilise dokumentatsiooni eest vastutav isik:
Vastutuse välistamine
Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.
Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
