BRUKSANVISNING CS 60 WET Flex

Henvisninger om avskaffing av gammelt apparat (se side 119)!

- de «Generelle sikkerhetshenvisningene» i omgang med elektroverktøy i den vedlagte brosjyren (Nr.: 315.915),

- de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.

■ Skyv forbindelsene hhv. halvt inn i föringsskinnene.

Teckenförklaring 120

Tecken på maskinen 120

För din säkerhet 120

Buller och vibration 123

Översikt 124

Tekniska data 125

Bruksanvisning 126

Underhåll 131

Skrotning och avfallshantering ..... 131

(€-Försäkran om överensstämmelse . 132

Ansvar 132

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Skyddsglasögon och hörselskydd!

Avfallshantering (skrotning) (se sida 131)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr 315.915),

- gällande arbetarskyddsbestämmelser. Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas

- för avsett ändamål,

- i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Stenkapmaskinen CS 60 WET är avsedd för

– för användning inom industri och hantverk,

- kapning och utarbetning av fogar under vattentillförsel på konst- och natursten, betong, murar,

– användning med diamantkapskivor som erbjudsav FLEX för dessa maskiner och som är godkända för ett varvtal på minst 6200 rpm.

Cirkelsågblad får ej användas.

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

■ Använd alltid det medlevererade sprängskyddet. Sprängskyddet måste vara säkert monterat på maskinen och så inställt, att högsta möjliga säkerhet uppnås, dvs minsta möjliga del av verktyget är riktat öppet mot användaren. Håll dig själv och andra utanför det roterande verktygets plan. Sprängskyddet ska skydda användaren mot avbrutna delar och tillfällig kontakt med kapskivan.

■ Använd endast diamantkapskivor, som tillverkaren avsett och rekommenderar speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

- Kapskivans tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

- Kapskivor får endast användas för därför rekommenderat ändamål. Till exempel: Slipa aldrig med en diamant-kapskivas sidyta. Diamantkapskivor är avsedda för perifer slipning. Kraftinverkan från sidan kan bryta kapskivorna.

■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp verktyg. Lämpliga flänsar stöder verktygen och minskar därmed risken för brott.

■ Använd ej nötta kapskivor från större maskiner. Verktygen för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.

- Kapskivornas hål och spännfläns måste passa exakt på elverktygets slipspindel. Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar

starkt och kan leda till att kontrollen förloras.

■ Använd aldrig defekta verktyg. Kontrollera alltid kapskivornas tillstånd (splitter, sprickor) före varje användning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg.
När kapskivan kontrollerats och monte-rats, måste du hålla dig och andra personer utanför den roterande skivans plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

- Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Håll alltid nätsladden på avständ från roterande verktyg. Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

• Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla. Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.
  ■ Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
  ■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
  ■ Använd ej maskinen i närheten av brännbart material. Gnistor kan tända dessa material.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.

• Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten.
  Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.
  ■ Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
  ■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.
• Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

■ Använd inte en kedjesåg eller ett tandat sågblad. Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.
■ Undvik att blockera kapskivan eller att använda för stort tryck. Gör ej alltför djupa skär. En överbelastning av kapskivan höjer påfrestningen och skivans tendens att fastna eller blockera och därmed risken för backslag eller skivbrott.
- Om kapskivorna fastnar eller om du av något skäl avbryter arbetet, stäng av elverktyget och håll det stilla tills skivan stannat helt. Försök aldrig att dra ut en roterande skiva ur arbetsstycket, det kan förorsaka backslag. Undersök och åtgärda orsaken till att skivan fastnat.
■ Starta inte elverktyget igen så länge skivan är kvar i arbetsstycket. Låt först skivan nå full hastighet innan du försiktigt fortsätter snittet. I annat fall kan skivan fastna, hoppa ut ur verktyget eller orsaka ett backslag om skivan är kvar i arbetsstycket när maskinen kopplas till.
■ Stöd plattorna eller stora arbetsstycken så, att risken för att kapskivan fastnar eller ett backslag minskas. Stora arbetsstycken kan böjas av sin egen vikt. Arbetsstycket måste stödas på båda sidorna om och i närheten av kapskivan liksom på kanten.
- Var särskilt försiktig vid s k "ficksnitt" i väggar eller andra icke synbara områden. Kapskivan kan vid skärning i gas- eller vattenledningar, elektriska ledningar eller andra objekt förorsaka backslag.

Vidare säkerhetsanvisningar

■ Byt genast ut gummikåpan (8 se avsnitt "Översikt") vid skada.
- Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå: 94 dB(A);
– Ljudeffektsnivå: 105 dB(A);
- Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde (vid skärning i natursten):

– Emissionsvärde: a

$$ _ \mathrm{h} = 4, 2 \mathrm{m/s} _ {2} ^ {2} $$

- Osäkerhet: K = 1,5 m/s

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Översikt

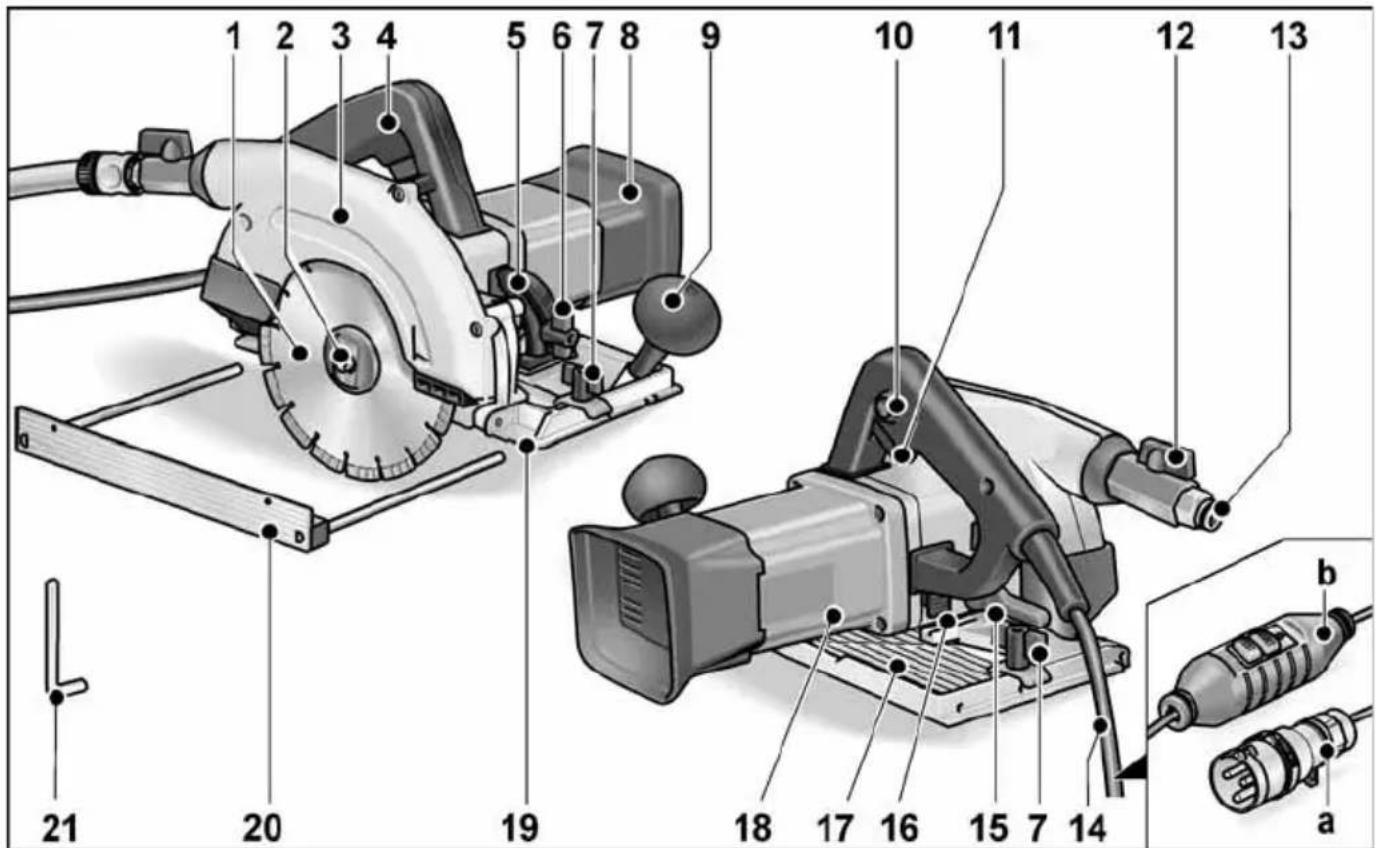

1 2 3 4 5 6 7 8 9 10 11 12 13 21 20 19 18 17 16 15 7 14 a b

1 Diamantkapskiva
2 Spindel med gängad fläns
3 Skyddskåpa
4 Handtag
5 Skala för geringsvinkel
6 Vingmutter för inställning av geringsvinkeln
7 Vingmutter för att fästa parallellanslaget
8 Gummikåpa
9 Stödhandtag
10 Tillkopplingsspärr för strömställaren
11 Strömställare
12 Avstängningskran
13 Koppling för vattenanslutning

14 Anslutningssladd 4,0 m med alternativt a Stickkontakt enligt IEC60309-2 för anslutning till skiljetransformator b PRCD-brytare
15 Spännspak för skärdjupsinställning
16 Spindellås
17 Fotplatta
18 Typskylt
19 Snittmarkering (0°/30°/45°)
20 Parallellanslag
21 Insexnyckel

Tekniska data

Typ Stenkapmaskinen		CS 60 WET
Nätspänning V/Hz 110/50
Skyddsisolering II/		☐
Märkeffekt W 1400
Avgiven effekt W 830
Varvtal rpm 6000
Max skivdiameter mm 170
Fräsdjup mm 0–60
Skärdjup med styrskena mm 0–54
Geringssnitt		0–45°
Skärdjup vid geringssnitt	mm 5–44
Skärdjup vid geringssnitt med styrskena	mm 0–38
Vattenanslutning		12 " (för självlåsande snabbkoppling), max. 6 bar
Vikt (utan nätsladd)	kg 4,5

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Före start

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Anslutning till strömförsörjningen – apparater med PRCD-brytare

WARNING!

Detta elverktyg får endast användas med den medlevererade PRCD-brytaren. Före varje användning måste PRCD-brytarens funktion kontrolleras.

Kontrollera PRCD-brytaren före varje användning:

■ Tryck på RESET-knappen (1.). Den röda kontrollampan måste lysa.
■ Tryck på TEST-knappen (2). PRCD-brytaren måste koppla från och kontrollampan slockna.
■ Efter ny tryckning på RESET-knappen måste maskinen kunna kopplas till.

WARNING!

Dra genast ut nätkontakten om PRCD-brytaren slår från upprepade gånger när maskinen kopplas till eller om PRCD-brytaren inte reagerar. Fortsatt drift är ej tillåtet.

PRCD-brytaren får endast bytas ut av särskilt utbildad personal eller av kundtjänsten.

Anslutning till isolations- transformatorn – apparater med konturkontakt

WARNING!

Enligt VDE 0100 måste handstyrda maskiner för våtslipning drivas via en lämplig isolationstransformator enligt EN 61558.

VAR FÖRSIKTIG!

Den på elverktygets typskylt angivna spänningen måste överensstämma med isolationstransformators utgångsspänning.

Elverktyget är utrustat med en konturkontakt enligt IEC 60309-2 med jordkontakt i kl12-läge, vilken medger anslutning till en isolationstransformator med motsvarande uttag.

FLEX-isolationstransformatorn TT 2602/TT 2000 motsvarar ovannämnda föreskrifter.

WARNING!

Byte av konturkontakten på vätslipmaskinen får endast utföras av särskilt utbildad personal eller kundtjänsten.

Vattenanslutning

i OBS

Om ingen anslutning till vattennätet finns, rekommenderas användning av den mobila vattentryckbehållaren WD 10 (volym 10 l, 4 m-tryckslang, Best.nr. 251.622).

"click"

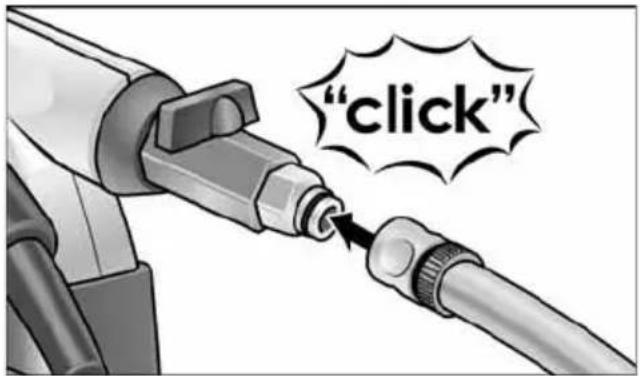

■ Koppla vattenslangen ½" med vanlig självläsande snabbkoppling.

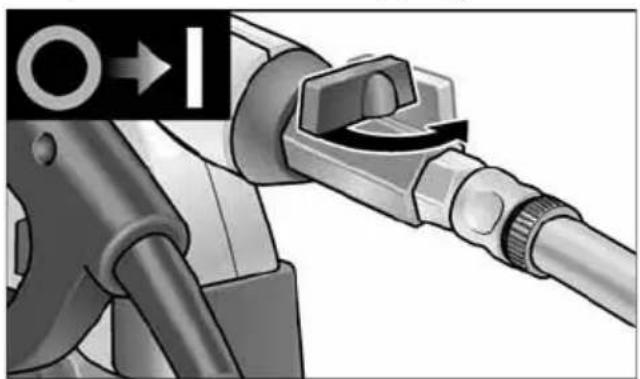

- Öppna avstängningskranen först på plats och med roterande kapskiva.

i OBS

Anpassa vattentillförseln enligt behov. Justera under skärningen.

■ Se till att inget vatten kommer in i maskinen när slangen tas av.

Montering eller byte av diamant-kapskiva

■ Håll spindellåsningen intryckt.
■ Lossa spännskruven moturs med bifogad inexnyckel.

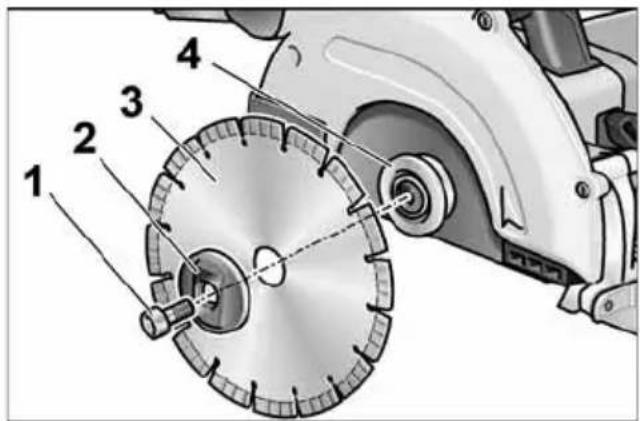

■ Skruva av spännskruven (1) och ta av den främre spännflänsen 2). Ta av kapskivan (3).

VAR FÖRSIKTIG!

• Beakta den bakre (4) och den främre (2) spännflänsens monteringsläge.
• Tändernas skärriktning (se pilens riktning på kapskivan) och rotationsriktningspilen på maskinen måste överensstämma med varandra.
  ■ Sätt på en ny kapskiva i rätt läge: Sätt på främre spännflänsen (2) och skruva på spännskruven (1) medurs för hand.
  ■ Håll spindellåsningen intryckt. Dra åt spännskruven (1) med insexnyckeln.

Till- och frånkoppling

VAR FÖRSIKTIG!

Av säkerhetsskäl arreteras inte säkerhetsbrytaren och måste hållas intryckt under sågning.

Tillkoppling

1. 2. 3.

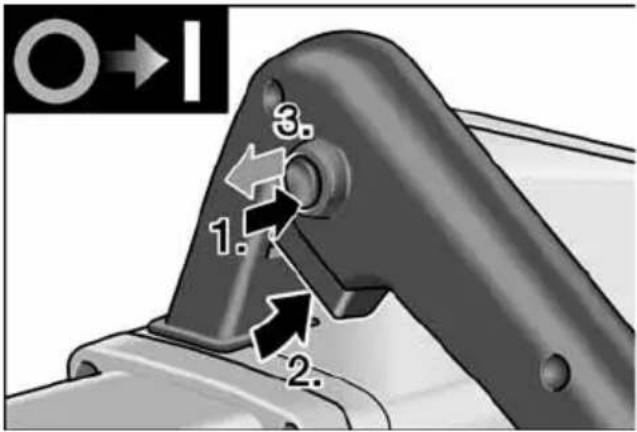

■ Håll tillkopplingsspärren intryckt (1.).
■ Håll säkerhetsbrytaren intryckt (2.).
■ Släpp tillkopplingsspärren (3.).

Fränkoppling

■ Släpp säkerhetsbrytaren.

Återstart efter strömavbrott

WARNING!

Kontrollera allt strömavbrottets orsak innan maskinen kopplas till igen efter ett strömavbrott. Koppla inte till elverktyget förrän detta kan ske utan risk. Kontrollera PRCD-brytarens funktion.

Sågdjupsinställning

OBS

För optimala skärresultat får diamant-kapskivan inte sticka ut mer än 3 mm ur arbetsstycket.

■ Lossa skärdjupsinställningens spännspak (1.).
■ Ställ in skärdjupet (2.): Höj sågen från sågbordet = mindre skärdjup.
■ Dra åt spännspaken (3.).

Inställning av geringsvinkel

OBS

Vid geringssnitt reduceras skärdjupet, justera vid behov.

■ Lossa spännmuttern (1.).
■ Ställ in geringsvinkeln med hjälp av skalan (2.).
■ Dra åt spännmuttern (3.).

Parallellanslag

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

OBS

För att kunna förvara sågen i den medlevererade transportväskan, måste parallellanslaget demonteras. För optimala skärresultat måste parallellanslaget vara monterat vid sågning.

Anslagskanten uppåt à förstorar sågbordets kontaktyta.

Anslagskanten nedåt à underlättar snitt parallellt med arbetsstyckskanten.

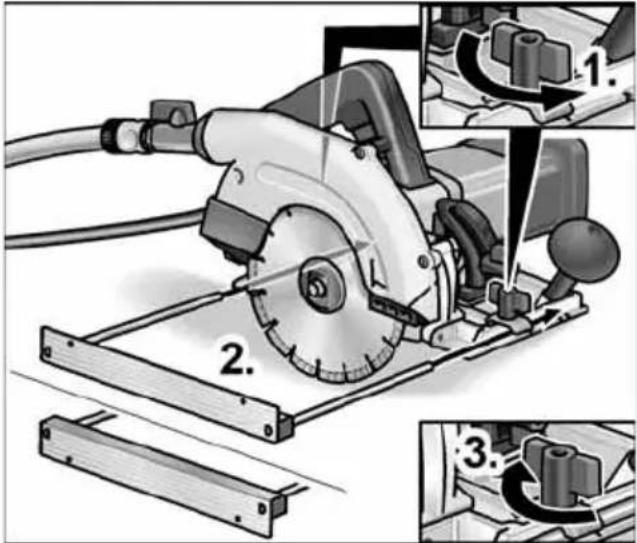

Montering av parallellanslag:

■ Lossa vingmuttrarna (1.).
■ För in parallellanslaget (anslagskant riktad uppå eller nedåt) och ställ in önskad bredd (2.).
■ Dra åt vingmuttrarna igen (3.).

Arbeta med maskinen

VAR FÖRSIKTIG!

• Diamantkapskivan fortsätter att rotera kort tid efter frånkopplingen.
• Om den roterande kapskivan vid arbetsstycket uppstår risk för backslag.

OBS

För stark matning minskar maskinens effektivitet, försämrar snittkvaliteten och förkortar diamantkapskivans livslängd.

■ Ställ in skärdjupet på önskat mått.
■ Ställ vid behov in geringsvinkeln.
■ Anslut maskinen till strömförsörjningen.

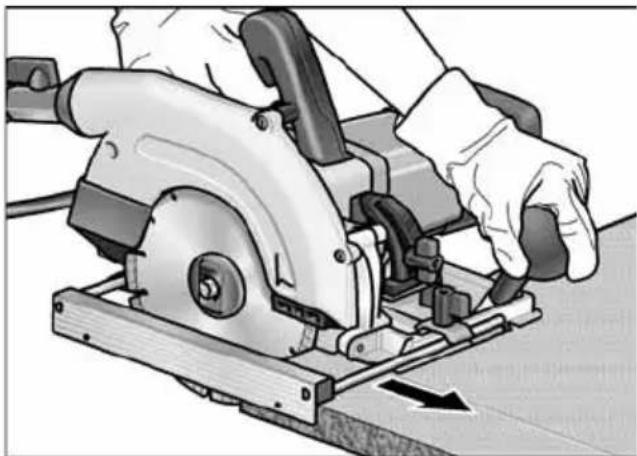

■ Håll handtaget med höger hand och stödhandtaget med vänster.
■ Koppla till sågen och vänta tills kapskivan nätt högsta hastigheten.
■ Oppna vattentillförseln.
■ Sätt sågbordet mot arbetsstycket utan att diamantkapskivan vidrör arbetsstycket.
■ För sågen långsamt mot arbetsstycket.
■ Mata sågen med jämnt tryck genom materialet.
■ Justera vattentillförseln vid behov.

■ Efter snittet:

- Koppla från sägen. Kapskivan fortsätter att rotera under kort tid! - Stäng av vattentillförseln.

■ After arbetets slut:

Rengör elverktyg och tillbehör grundligt.

Styrskena

En styrskena (800 mm) för stenkapmaskinen kan erhållas från varje FLEX-kundtjänst (Best.nr. 353.280).

För att förlänga styrningen kan 2 styrskenor kopplas ihop. För detta kan ett skarvstycke erhållas från varje FLEX-kundtjänst (Best.nr. 353.272).

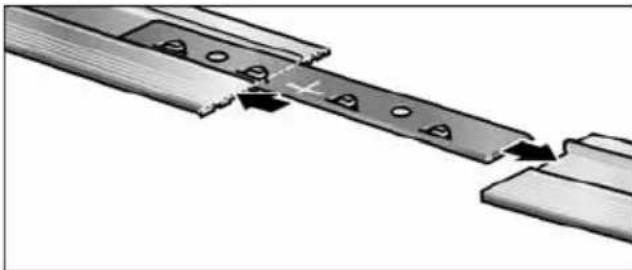

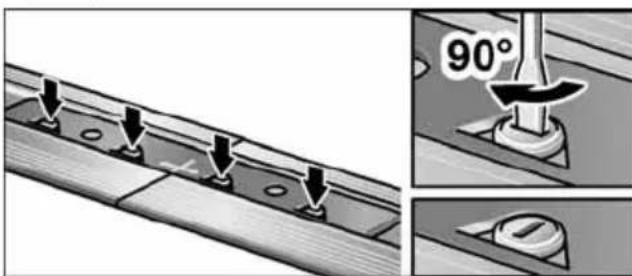

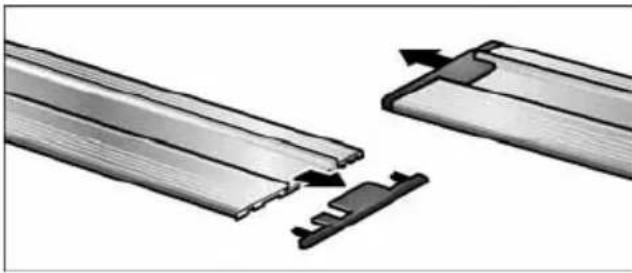

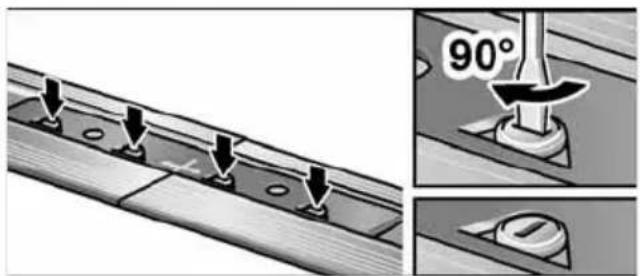

Montering av skarvstycket:

■ Avlägsna skyddskåporna på styrskenorna.

■ För in skarvstycket till vardera hälften i styrskenorna.

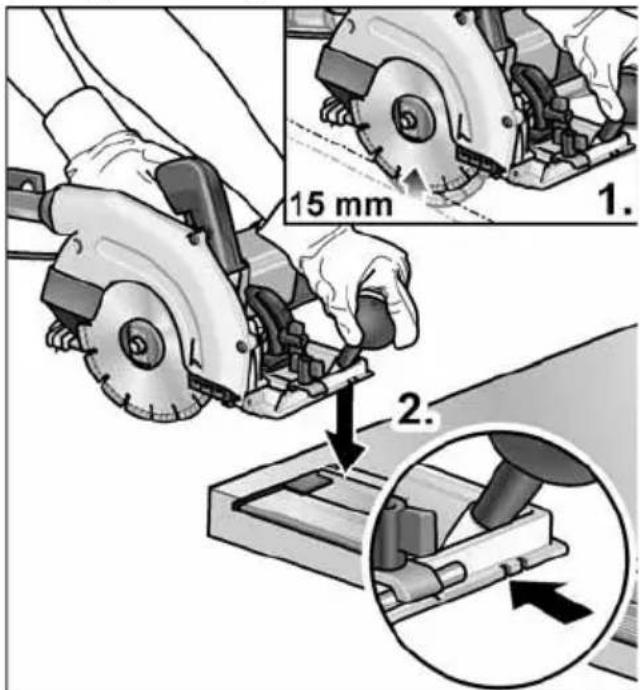

"Insågning" av styrskenan:

i OBS

Innan styrskenan används första gången måste spånskyddets bredd sågas.

Användning av ny diamantkapskiva rekommenderas.

■ Ställ in geringsvinkeln på 0°.
■ Ställ in skärdjupet på 15 mm (1.).
- Lägg styrskenan på ett stabilt plant underlag så, att spånskyddet sticker fram.
■ Koppla till sågen.

15 mm 1. 2.

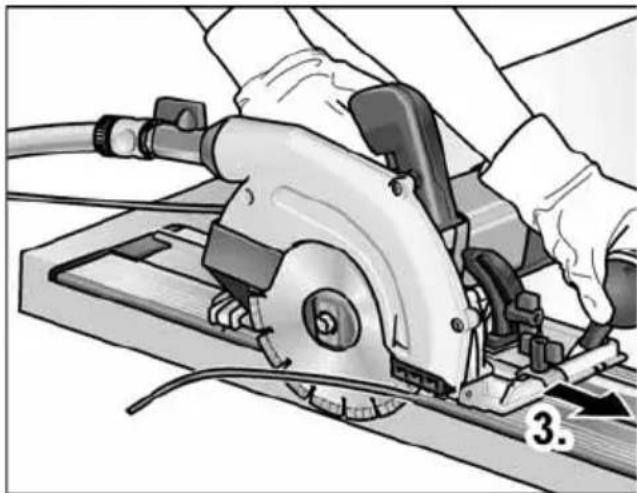

■ Ställ sågen med det inre styrspåret på styrskenan (2.).

■ För sågen jämnt i skärriktningen fram till styrskenans slut (3.).

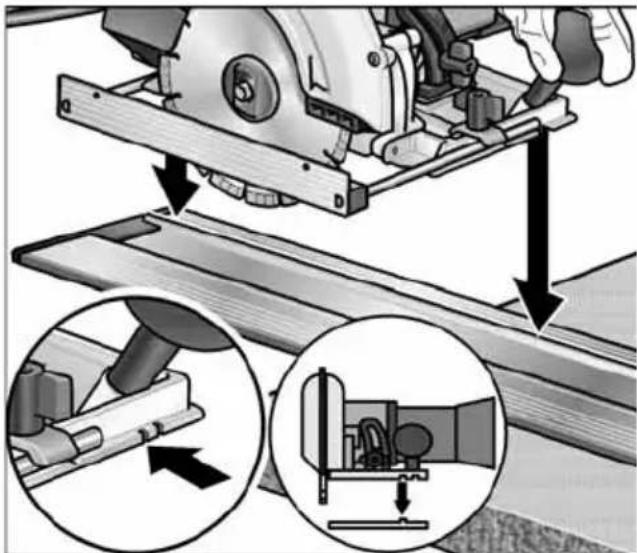

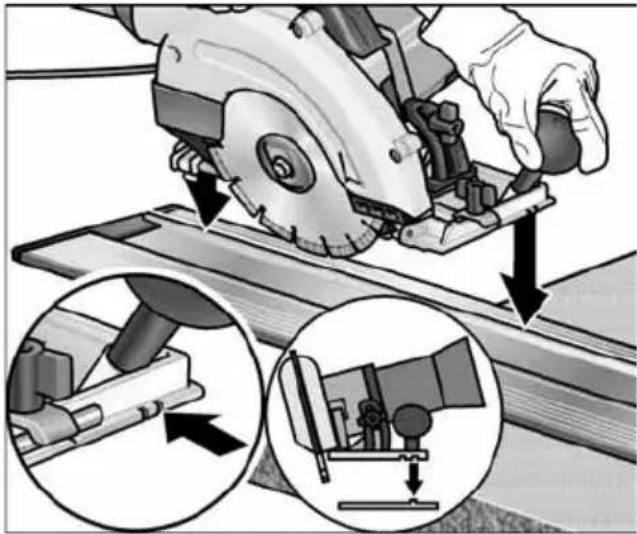

Användning av styrskena

i OBS

Använd alltid styrspåren när sågen ställs på styrskenan.

Inre styrspår med geringsvinkel 0°

Yttre styrspår med geringsvinkeln inställd på > 0°

Dra ut nätkontakten före alla åtgärder på elverktyget.

Rengöring av elverktyget

WARNING!

Användvarken vatten eller andra rengöringsvätskor.

■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.
■ Avlägsna vattnet genast efter arbetsslutet för att undvika förorening.
■ Rengör även sprängskyddets insida när diamantkapskivan byts ut.
■ Rengör även styrskenan noggrant så, att sågens styrning och därmed snittets noggrannhet inte påverkas.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

i OBS

Lossa ej skruvarna på motorkåpan under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reservdelar och tillbehör

För tillbehör, särskilt slipmaterial, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

i OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.Claud Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
