NÁVOD K OBSLUZE CS 60 WET Flex
Symboly na nářadí ..... 187
Pro Vaši bezpečnost 187
Hlučnost a vibrace 190
Na první pohled 191
Technické údaje 192
Návod k použití 193
Údržba a ošetřování ..... 198
Pokyny pro likvidaci 199
Prohlášení o shodě C ∈ . . . . . . . . . . 199
Vyloučení odpovědnosti ..... 199
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNÍNÍ
Označuje aplikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu oči a ochranu sluchu!
Pokyn pro likvidaci použitého spotřebiče (viz stránka 199)!
Pro Vaši bezpečnost
VAROVÁNÍ!
Před použitím elektrického nářadí si přečtěte a potom jednejte:
– předložený návod k obsluze,
- „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
– pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze
– pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
Okružní pila na kámen CS 60 WET je určena
– pro živnostenské použití v průmyslu a řemesle,
– k řezání a vyříznutí spár za přívodu vody v umělých a přírodních kamenech, betonu, zdivu,
– k použití s diamantovými řeznými kotouči, které jsou pro toto nářadí nabízené firmou FLEX a jsou schválené pro otáčky nejméně 6200 ot./min.
Použití pilových kotoučů není přípustné.
Bezpečnostní upozornění
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
■ Používejte vždy ochranný kryt dodávaný s elektrickým nářadím. Ochranný kryt musí být spolehlivě namontován na elektrickém nářadí a nastaven tak, aby se dosáhlo maximální bezpečnosti, tzn. nejmenší možná část vložného nástroje směřuje nezakrytá k obsluhující osobě. Zdržujte se, včetně osob nacházejících se v blízkosti, mimo rovinu rotujícího vložného nástroje. Ochranný kryt má chránit obsluhující osobu před úlomky a náhodným kontaktem s vložným nástrojem.
■ Používejte pouze diamantové řezné kotouče, které byly výrobcem speciálně určené a doporučené pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčky řezného kotouče musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.
- Rezné kotouče se smějí používat pouze pro doporučené možnosti použití.
Například: Nikdy nebruste s boční plochou diamantového rezného kotouče.
Diamantové rezné kotouče jsou určeny k perifernímu rezání. Boční působení síly na tyto nástroje je může rozlomit.
■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený vložný nástroj.
Vhodné příruby podpírají vložné nástroje a snižují tak nebezpečí lomu.
■ Nepoužívejte žádné opotřebované řezné kotouče od větších elektrických nářadí. Vložné nástroje pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.
■ Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
- Otvory řezných kotoučů a upínací příruba musí přesně lícovat na brusné vřeteno Vašeho elektrického nářadí. Vložné nástroje, které se přesně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.
■ Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na oddrolení a trhliny. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj.
Když jste vložný nástroj zkontrolovali a nasadili, zdržujte se, včetně osob nacházejících se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami. Poškozené vložné nástroje většinou v této testovací době prasknou.
■ Noste osobní ochranné pomůcky.
Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Veïte sít'ový kabel v dostatečné vzdále-
nosti od rotujících vložných nástrojů.
Ztratíte-li kontrolu nad nářadím, může dojít
k proříznutí nebo zachycení sít'ového
kabelu a Vaše ruka nebo paže se může
dostat do otáčejícího se vložného nástroje.
- Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
- Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíteNáhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
Zpětný ráz a příslušné bezpečnostní pokyny
Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.
Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.
- Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.
■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.
■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
■ Zabraňte blokování řezného kotouče nebo příliš vysokému přítlaku. Neprovádějte žádné příliš hluboké řezy. Přetížení řezného kotouče zvyšuje namáhání a náchylnost ke zpříčení nebo blokování a tím možnost zpětného rázu nebo zlomení brusného tělesa.
■ Jestliže se řezný kotouč vzpříčí nebo práci z nějakého jiného důvodu přerušíte, vypněte elektrické nářadí a držte je v klidu, až se kotouč úplně zastaví. Nikdy se nepokoušejte vytáhnout ještě běžící řezný kotouč z obrobku, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpříčení.
■ Elektrické nářadí znovu nezapínejte, pokud je řezný kotouč v obrobku. Nechejte řezný kotouč nejprve dosáhnout jeho plných otáček, než budete v řezu opatrně pokračovat. Jinak se může řezný kotouč zaseknout, vyskočit z obrobku anebo
způsobit zpětný ráz, je-li řezný kotouč elektrického nářadí při zapnutí v obrobku.
■ Desky nebo velké obrobky podepřete, aby se zabránilo riziku vzpříčení řezného kotouče a zpětnému rázu. Velké obrobky se mohou svou vlastní hmotností prohnout. Obrobek musí být na obou stranách řezného kotouče podepřen, a sice jak v blízkosti řezného kotouče, tak také na hraně.
■ Buïte zejména opatrní u „řezů kapso-vitého tvaru“ do stávajících stěn nebo jiných oblastí, do kterých není vidět. Zanořující se řezný kotouč může při řezání do plynových nebo vodovodních potrubí, elektrických vedení nebo jiných objektů způsobit zpětný ráz.
Další bezpečnostní upozornění
- Při poškození nechejte gumový chránič (8, viz odstavec „Na první pohled“) okamžitě vyměnit.
■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
– Hladina akustického tlaku: 94 dB(A);
– Hladina akustického výkonu: 105 dB(A);
- Nejistota: K = 3 dB.
Celková hodnota vibrací
(při řezání přírodního kamene):
– Hodnota emisí: a _h = 4,2 m/s^2
- Nejistota: K = 1,5 m/s
POZOR!
Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučností a vibrací mění.
UPOZORNÍNÍ
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit.
Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.
Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

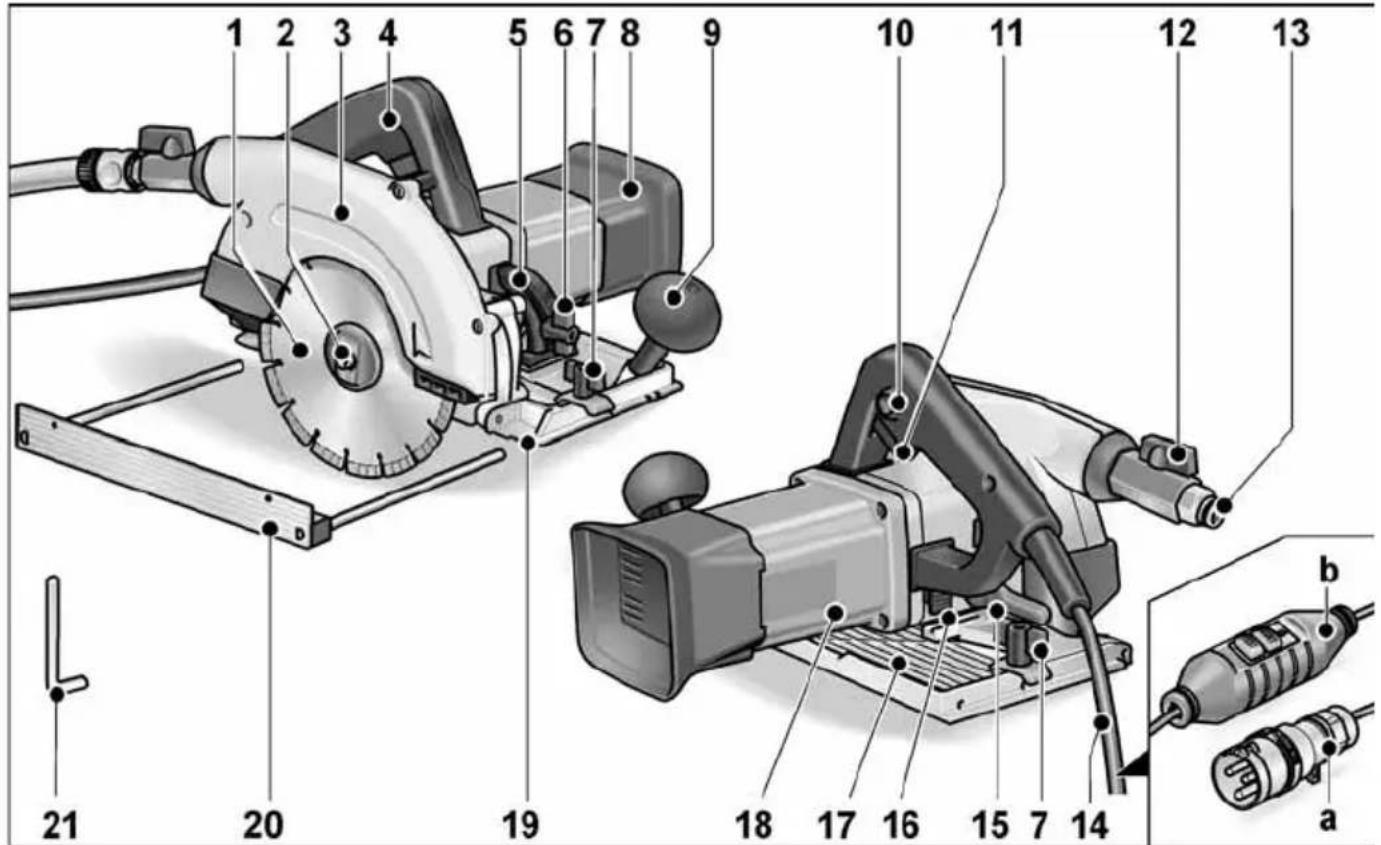

Na první pohled
2 Vřeteno se závitovou přírubou
3 Ochranný kryt
4 Rukojet'
5 Stupnice pro pokosový úhel
6 Křídlatá matice
k nastavení pokosového úhlu
7 Křídlatý šroub
k uchycení paralelního dorazu
8 Gumový chránič
9 Přídavná rukojeť
10 Blokování zapnutí vypínače
11 Vypínač
12 Uzavírací kohout
13 Spojka pro přípojku vody
14 Připojovací kabel 4,0 m alternativně
a se zástrčkou podle IEC60309-2 k připojení na oddělovací transformátor
b se spínačem pro ochranu osob PRCD
15 Upínací páka
pro nastavení hloubky řezu
16 Aretace vřetena
17 Pracovní stůl pily
18 Typový štítek
19 Označení řezu (0°/30°/45°)
20 Paralelní doraz
21 Klíč na šrouby s vnitřním šestihranem
Technické údaje
| Typ nářadí Okružní pila na kámen | CS 60 WET | |
| Sít'ové napětí V/Hz 110/50 | ||
| Třída ochrany II/ | ☐ | |
| Příkon W 1400 | ||
| Výkon W 830 | ||
| Otáčky ot./min 6000 | ||
| Max. průměr kotouče mm 170 | ||
| Hloubka řezu mm 0–60 | ||
| Hloubka řezu s vodicí lištou mm | 0–54 | |
| Pokosový řez | 0–45° | |
| Hloubka řezu u pokosového řezu | mm 5–44 | |
| Hloubka řezu u pokosového řezu s vodicí lištou | mm 0–38 | |
| Vodní přípojka | 12 " (pro samouzavírací rychlospojku), max. 6 bar | |
| Hmotnost (bez připojovacího kabelu) | kg | 4,5 |
Návod k použití
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
Před uvedením do provozu
Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.
Připojení na napájení elektrickým proudem – nářadí s ochranným spínačem PRCD
VAROVÁNÍ!
Provoz tohoto elektrického nářadí je přípustný pouze s dodávaným ochranným spínačem PRCD. Před každým použitím zásadně zkontrolujte řádnou funkci ochranného spínače PRCD.

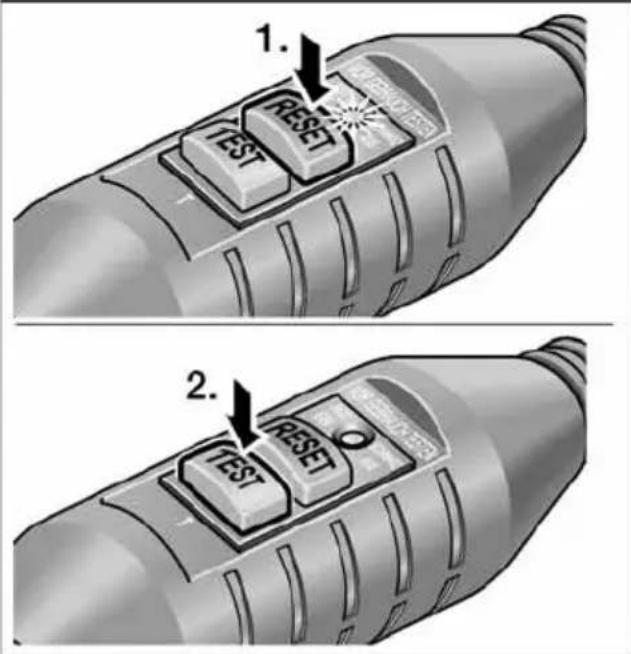

Kontrola ochranného spínače PRCD před každým použitím
■ Zastrčte sít'ovou zástrčku do zásuvky.
■ Stiskněte tlačítko „RESET“ (1.). Musí se rozsvítit červená kontrolka.
■ Stiskněte tlačítko „TEST“ (2.).
Spínač PRCD musí vypnout, kontrolka zhasne.
■ Po opětovném stisknutí tlačítka „RESET“ se musí nechat nářadí zapnout.
VAROVÁNÍ!
Jestliže se pri zapnutí nářadí spínač PRCD opětovně vypne nebo spínač PRCD neza-reaguje, odpojte nářadí okamžitě od elektrické sítě. Další provoz není přípustný. Nechejte provést výměnu spínače PRCD pouze příslušně kvalifikovaným odborným silám nebo v servisu.
Připojení na oddělovací transformátor – nářadí s konturovou zástrčkou
VAROVÁNÍ!
Podle normy VDE 0100 se ručně ovládané stroje pro práce za mokra musí provozovat přes vhodný oddělovací transformátor podle normy EN 61558.
POZOR!
Údaj napětí na typovém štítku elektrického nářadí musí souhlasit s výstupním napětím použitého oddělovacího transformátoru. Elektrické nářadí je vybaveno konturovou zástrčkou podle IEC 60309-2 se zemnicím kontaktem v poloze 12 h, umožňující připojení na oddělovací transformátor s odpovídající zásuvkou.
Oddělovací transformátor FLEX TT 2602/TT 2000 odpovídá uvedeným předpisům.
VAROVÁNÍ!
Výměnu konturové zástrčky na brusce za mokra nechejte provést pouze příslušně kvalifikovaným odborníkům nebo v zákaznickém servisu.
Vodní přípojka
i UPOZORNÍNÍ
Není-li k dispozici žádný přípoj na rozvodnou vodovodní síť, doporučuje se použít mobilní tlakovou nádobu na vodu WD 10 (objem nádoby 10 l, tlaková hadice 4 m, obj. číslo 251.622).


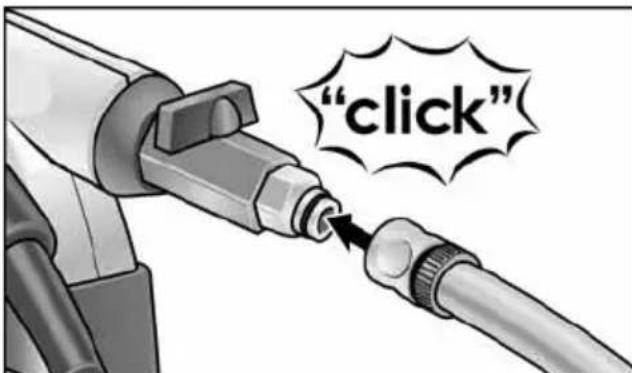

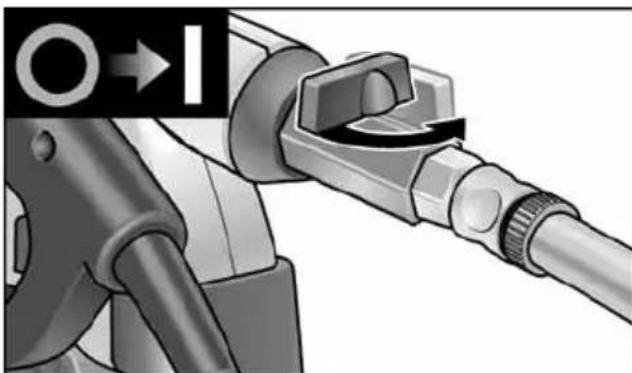

"click"■ Upevněte hadici vody 1/2" pomocí samouza-vírací rychlospojky běžné v prodeji.
■ Otevřete uzavírací kohout teprve v místě použití a při rotujícím řezném kotouči.
i UPOZORNÍNÍ
Přizpůsobte přívod vody spotřebě při řezání. Během řezu doregulujte.
■ Při sundávání hadice dbejte na to, aby do nářadí nenatekla žádná voda.

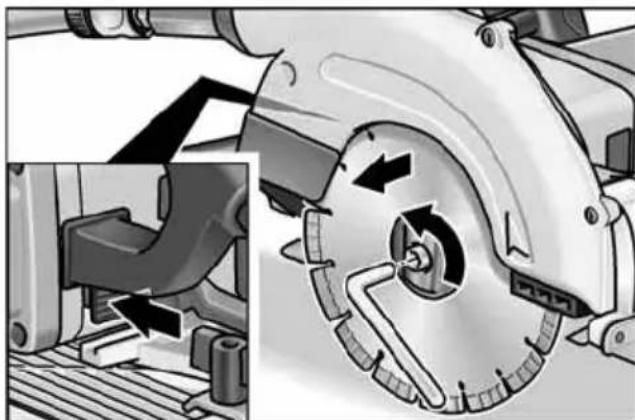

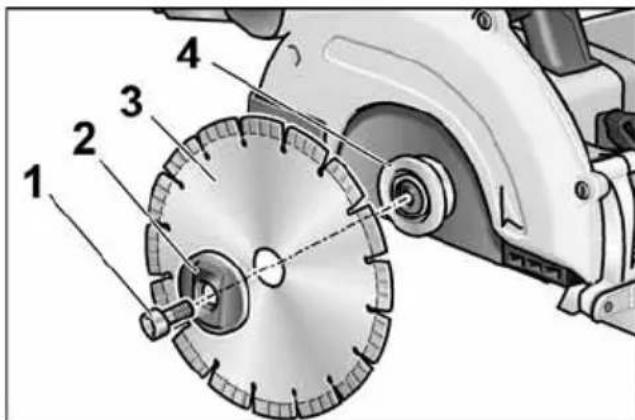

Uchycení nebo výměna diamantového řezného kotouče
■ Vytáhněte sít'ovou zástrčku.
■ Stiskněte aretaci vřetena a držte ji stisknutou.
■ Pomocí přiloženého klíče pro šrouby s vnitřním šestihranem povolte proti směru pohybu hodinových ručiček upínací šroub.
■ Vyšroubujte upínací šroub (1) a vyndejte přední upínací přírubu (2). Vyndejte řezný kotouč (3).
POZOR!
- Dbejte na montážní polohu zadní (4) a přední upínací příruby (2).
- Směr řezání zubů (směr šipky na řezném kotouči) musí souhlasit se šipkou směru otáčení na tělese nářadí.
■ Vložte ve správné poloze řezný kotouč. Nasaíte přední upínací přírubu (2) nákružkem směrem ven a zašroubujte rukou ve směru pohybu hodinových ručiček upínací šroub (1).
■ Stiskněte aretaci vřetena a držte ji stisknutou. Pomocí klíče pro šrouby s vnitřním šestihranem upínací šroub (1) pevně utáhněte.
Zapnutí a vypnutí
POZOR!
Z bezpečnostních důvodů nebude bezpečnostní spínač zaaretován a během řezání se musí držet stisknutý.

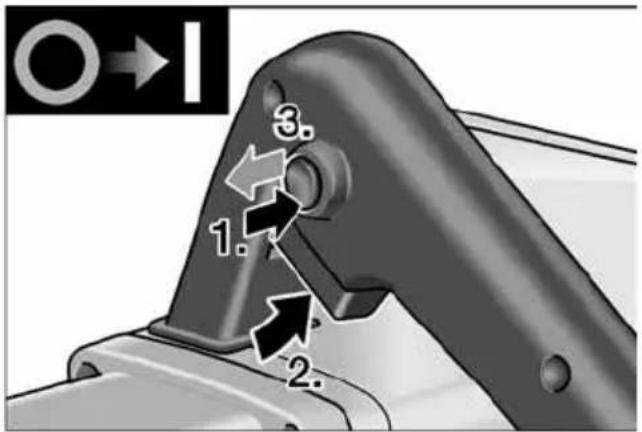

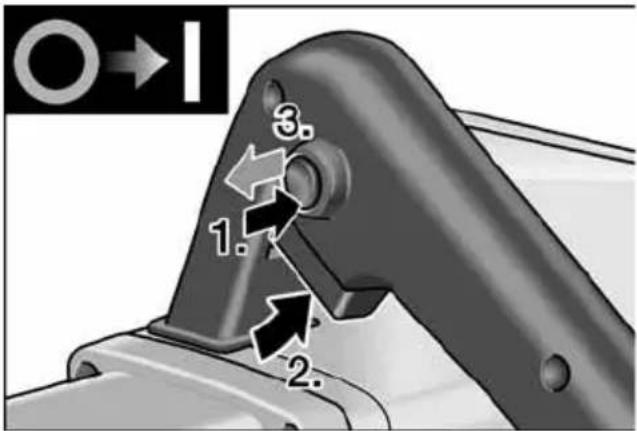

Zapnutí
■ Stiskněte bezpečnostní spínač a držte jej stisknutý (2.).
■ Uvolněte blokování zapnutí (3.).
Vypnutí
■ Uvolněte bezpečnostní spínač.
Opětovné zapnutí po výpadku elektrického proudu
VAROVÁNÍ!
Před opětovným zapnutím po výpadku elektrického proudu bezpodmínečně zjistěte příčinu výpadku proudu.
Elektrické nářadí znovu zapněte teprve tehdy, když je možný bezpečný provoz.
Zkontrolujte funkci ochranného spínače PRCD.

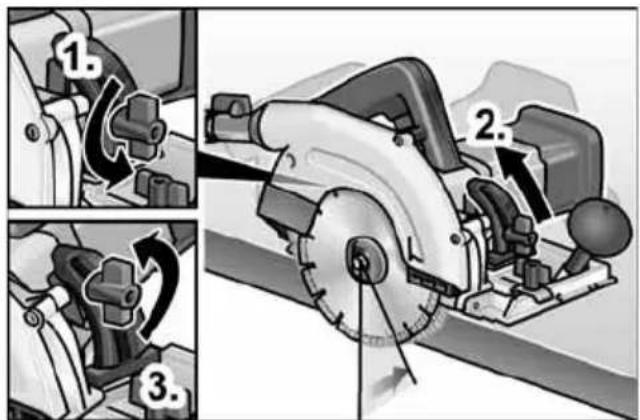

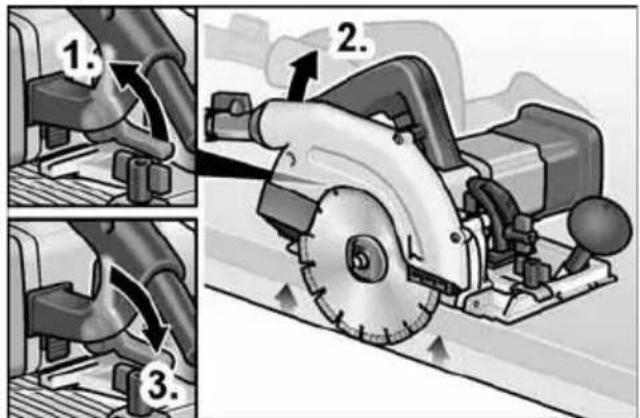

Nastavení hloubky řezu
UPOZORNÍNÍ
Pro optimální výsledky řezání smí diamantový řezný kotouč vyčnívat z obrobku maximálně 3 mm.
■ Vytáhněte sít'ovou zástrčku.
■ Povolte upínací páku nastavení hloubky řezu (1.).
■ Nastavení potřebné hloubky řezu (2.): Nazvednutí pily od stolu pily = malá hloubka řezu.
■ Upínací páku pevně utáhněte (3.).
Nastavení pokosového úhlu
UPOZORNÍNÍ
Při pokosových řezích se zmenšuje hloubka řezu, v případě potřeby dodatečně nastavte.
■ Vytáhněte sít'ovou zástrčku.
■ Povolte upínací matici (1.).
■ S pomocí stupnice nastavte potřebný pokosový úhel (2.).
■ Upínací matici pevně utáhněte (3.).

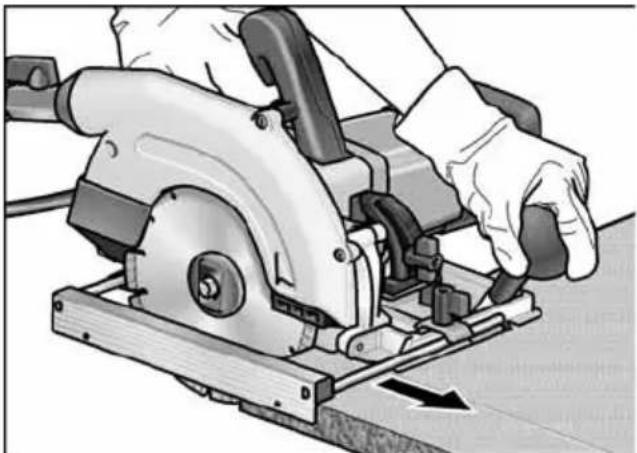

Paralelní doraz
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
UPOZORNÍNÍ
K odložení pily do dodávaného přepravního kufříku se musí demontovat paralelní doraz. Pro optimální výsledky řezání musí být při řezání namontován paralelní doraz.
Hrana paralelního dorazu směrem nahoru à zvětší dosedací plochu stolu pily.
Hrana paralelního dorazu směrem dolů à usnadňuje řezy rovnoběžné s hranou obrobku.

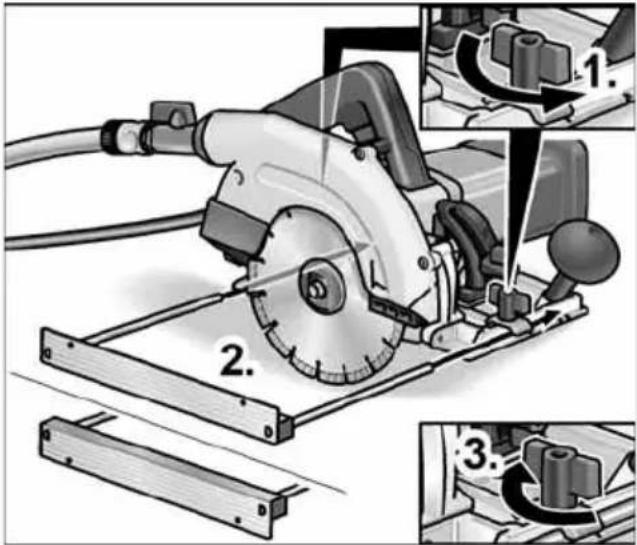

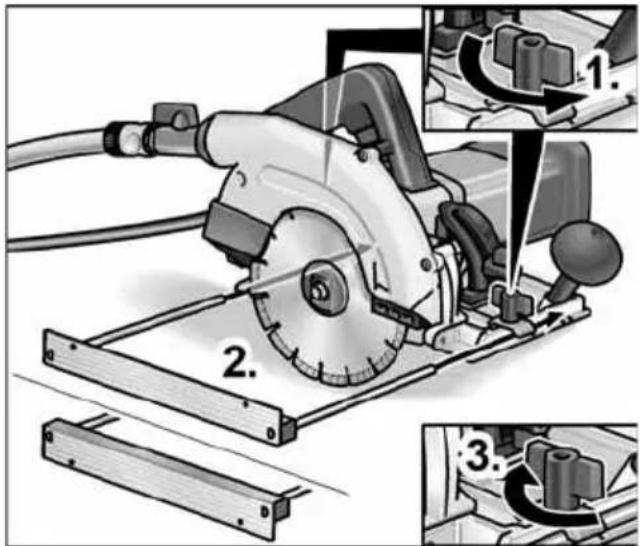

Montáž paralelního dorazu:
■ Povolte křídlaté šrouby (1.).
■ Zasuňte paralelní doraz (hrana dorazu směrem nahoru nebo dolů) a nastavte jej na požadovanou šířku (2.).
■ Křídlaté šrouby znovu pevně utáhněte (3.).

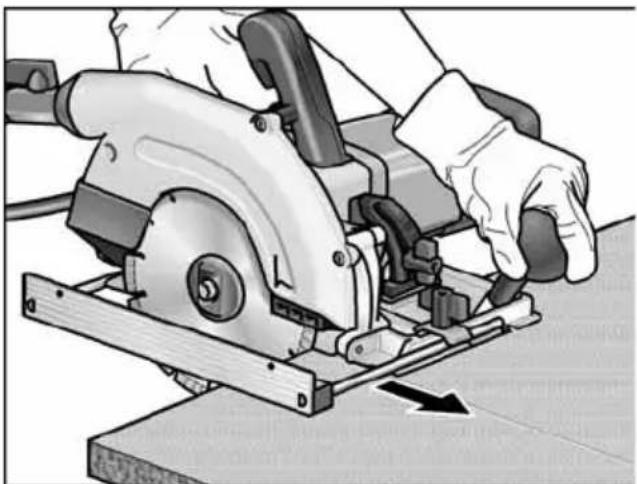

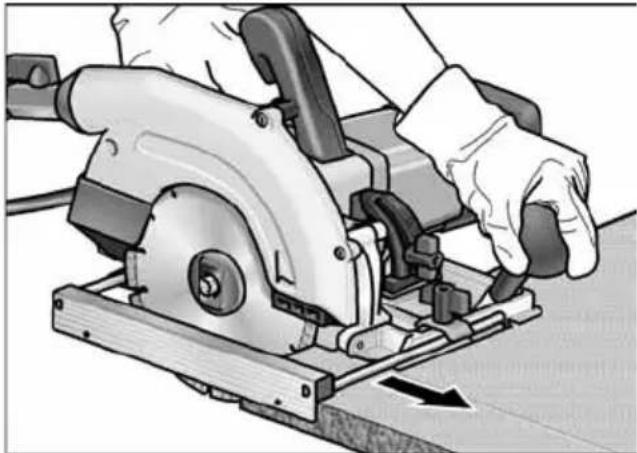

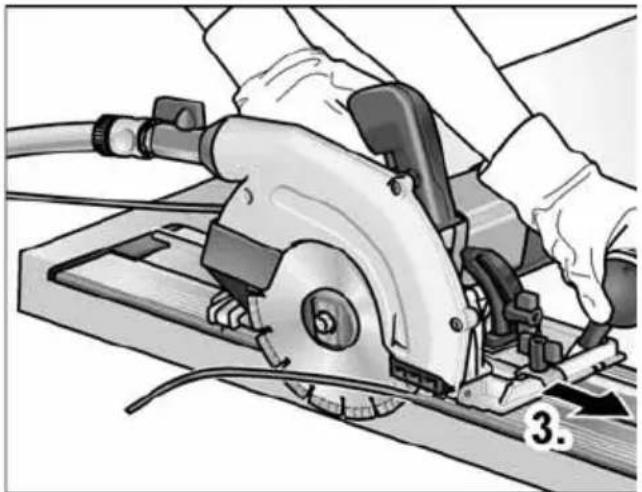

Práce s elektrickým nářadím
POZOR!
- Po vypnutí diamantový řezný kotouč ještě krátkou dobu dobíhá.
- Když se běžící řezný kotouč dotkne obrobku, může dojít ke zpětnému rázu.
UPOZORNÍNÍ
Příliš silný posuv snižuje výkonnost nářadí, zhoršuje kvalitu řezu a snižuje životnost diamantového řezného kotouče.
■ Nastavte hloubku řezu na potřebný rozměr.
■ V případě potřeby nastavte pokosový úhel.
■ Připojte nářadí na napájení elektrickým proudem.
■ Uchopte nářadí pravou rukou za rukojeť a levou rukou za přídavnou rukojeť.
■ Zapněte pilu a počkejte, až řezný kotouč dosáhne maximálních otáček.
■ Otevřete přívod vody.

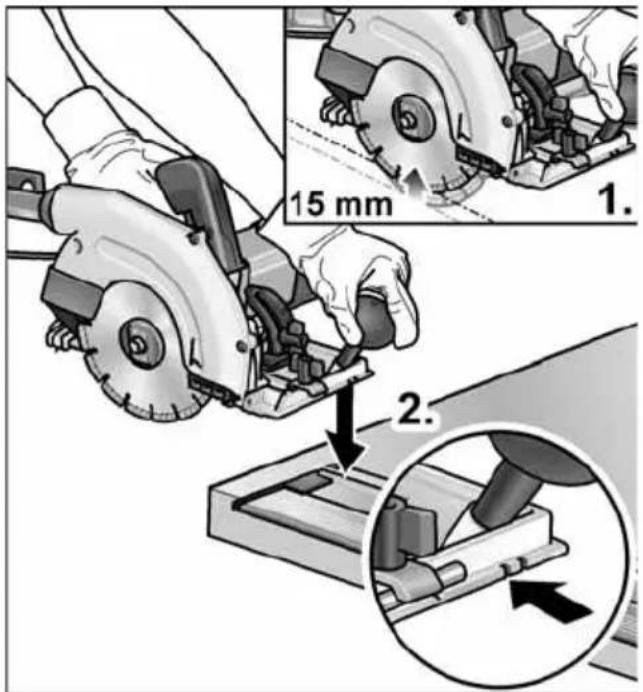

■ Nasaïte stůl pily na obrobek, aniž by se diamantový řezný kotouč dotýkal obrobku.
■ Přibližujte pilu pomalu k materiálu.
■ Veite pilu rovnoměrným posuvem materiálem.
■ V případě potřeby doregulujte přívod vody.
Po ukončení řezu:
– Vypněte pilu. Řezný kotouč ještě krátkou dobu dobíhá!
– Zavřete přívod vody.
Po ukončení práce:
Elektrické nářadí a příslušenství důkladně vyčistěte.
Vodicí lišta
Vodicí lišta (délka 800 mm) pro okružní pilu na kámen je k dostání v každém servisním centru FLEX (obj. číslo 353.280).
K prodloužení délky vedení lze 2 vodicí lišty vzájemně spojit. K tomuto účelu lze v každém servisním centru FLEX zakoupit spojovací článek (obj. číslo 353.272).

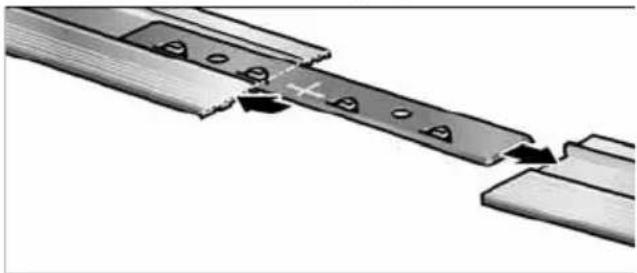

Montáž spojovacího článku:

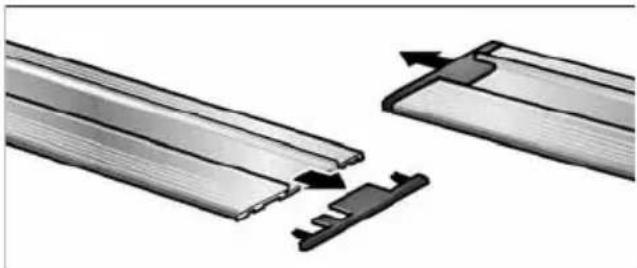

Odstraňte ochranné krytky z vodicích lišť.
Zasuňte spojovací článek z poloviny do vodicích lišt.


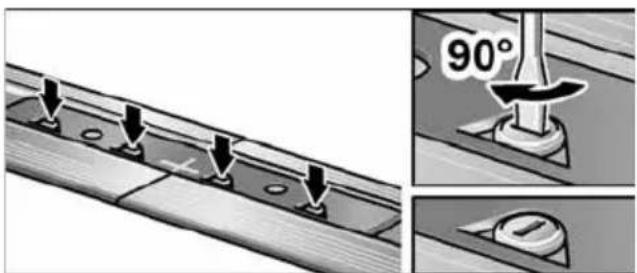

90°□ Upněte excentry (4x).
„Vyříznutí“ vodicí lišty:
i UPOZORNÍNÍ
Před prvním použitím vodicí lišty se musí chránič proti otrěpům uříznout na potřebnou šířku. Doporučuje se použít nový diamantový rezný kotouč.
Nastavte pokosový úhel 0°.
Nastavte hloubku řezu na 15 mm (1.).
Položte vodicí lištu na stabilní, rovný podklad tak, aby chránič proti otrěpům vpředu přesahoval.
□ Zapněte pilu.
■ Posunujte pilu ve směru řezu rovnoměrně dopředu až na konec vodicí lišty (3.).
Použití vodicí lišty

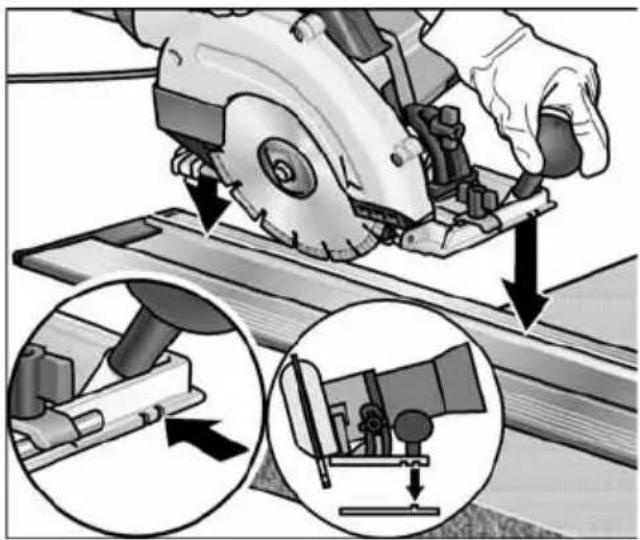

i UPOZORNÍNÍ
Při nasazení pily na vodicí lištu použijte vodicí drážky.
Vnitřní vodicí drážka s pokosovým úhlem 0°
Vnější vodicí drážka s nastaveným pokosovým úhlem > 0°
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
Èistění elektrického nářadí
VAROVÁNÍ!
Nepoužívejte vodu nebo tekuté čisticí prostředky.
■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
- Odstraňte okamžitě po ukončení práce směs vody a oděru, aby se zabránilo zaschnutí a tím inkrustaci.
■ Při výměně diamantového řezného kotouče vyčistěte vnitřní prostor ochranného krytu.
■ Vyčistěte rovněž vodicí lištu, aby se neomezilo vedení pily a tím přesnost řezu.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
UPOZORNÍNÍ
Během záruční doby nepovolujte šrouby na tělese motoru. Při nedodržení zaniknou záruční závazky výrobce.
Náhradní díly a příslušenství
Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.
Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.
Pouze pro země EU
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.
UPOZORNÍNÍ
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Prohlášení o shodě C€
Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsany v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly .....200
Symboly na náradí .....200
Pre Vašu bezpečnost'....200
Hlučnost' a vibrácia .....203
Technické údaje .....205
Návod na použitie .....206
Údržba a ošetrovanie .....211
Pokyny pre likvidáciu .....212
Prehlásenie o zhode C.€ . . . . . . . . . . . . . 212
Vylúčenie zodpovednosti. . . . . . . . . . . . . 212
Použité symboly
VAROVANIE!
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí a ochranu sluchu!
Pre Vašu bezpečnost'
VAROVANIE!
Pred použitím elektrického náradia si prečítajte a potom jednajte:
– predložený návod na obsluhu,
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
na nastavenie pokosového uhla
7 Krídlová skrutka
a so zástrčkou podl'a IEC60309-2 pre pripojenie na oddel'ovací transformátor
b so spínačom pre ochranu osôb PRCD
15 Upínacia páka
pre nastavenie híbky rezu
Kontrola ochranného spínača PRCD pred každým použitím
■ Stlačte tlačidlo „RESET“ (1.).
Musí sa rozsvietit' červená kontrolka.
■ Stlačte tlačidlo „TEST“ (2.).
Spínač PRCD musí vypnút', kontrolka zhasne.
■ Po opätovnom stlačení tlačidla „RESET“ sa musí dat’ náradie zapnút’.
VAROVANIE!
Pripojenie na oddel'ovací transformátor – náradie s konturovou zástrčkou
VAROVANIE!
Podl'a normy VDE 0100 sa ručne vedené stroje pre práce za mokra musia prevádzkovat' cez vhodný oddel'ovací transformátor podl'a normy EN 61558.
POZOR!
Napät'ový údaj na typovom štítku elektrického náradia musí byt' zhodný s výstupným napätím použitého oddel'ovacieho transformátora.
Oddel'ovací transformátor FLEX TT 2602/TT 2000 zodpovedá uvedeným predpisom.
VAROVANIE!
Z bezpečnostných dôvodov nebude bezpečnostný vypínač zaaretovaný a počas pílenia sa musí držat' stlačený.
Zapnutie
■ Stlačte bezpečnostný vypínač a držte ho stlačený (2.).
■ Uvol'nite blokovanie zapnutia (3.).
Vypnutie
■ Uvol'nite bezpečnostný vypínač.
Nastavenie pokosového uhla
UPOZORNENIE
■ Povol'te upínaciu maticu (1.).
■ S pomocou stupnice nastavte potrebný pokosový uhol (2.).
■ Upínaciu maticu pevne utiahnite (3.).
Paralelný doraz
VAROVANIE!
Hrana paralelného dorazu smerom nahor à zväčší dosadaciu plochu stola píly.
Montáž paralelného dorazu:

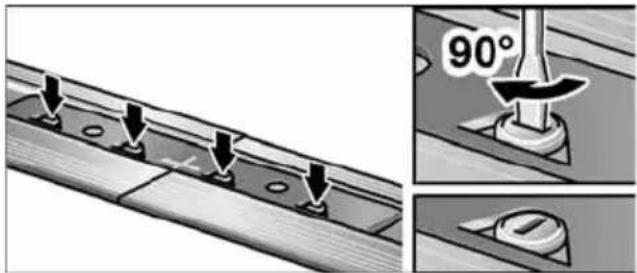

Na predíženie dĺžky vedenia je možné 2 vodiace lišty navzájom spojit'. Za tým účelom možno obdržat' v každom servisnom centre FLEX spojovací článok (obj. číslo 353.272).
■ Zasuňte spojovací článok z polovice do vodiacich líšt.
■ Nastavte pokosový uhol 0°.
■ Nastavte híbku rezu na 15 mm (1.).
■ Položte vodiacu lištu na stabilný, rovný podklad tak, aby chránič proti otrépom vpredu prečnieval.
■ Pílu zapnite.
■ Posunujte pílu v smere rezu rovnomerne dopredu až na koniec vodiacej lišty (3.).
Použitie vodiacej lišty

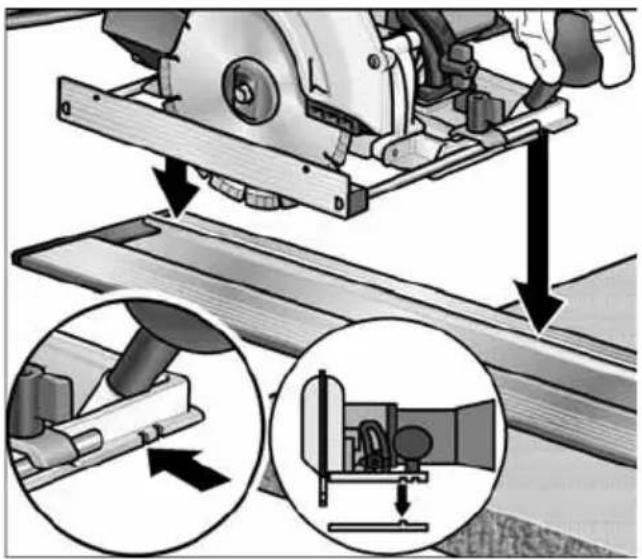

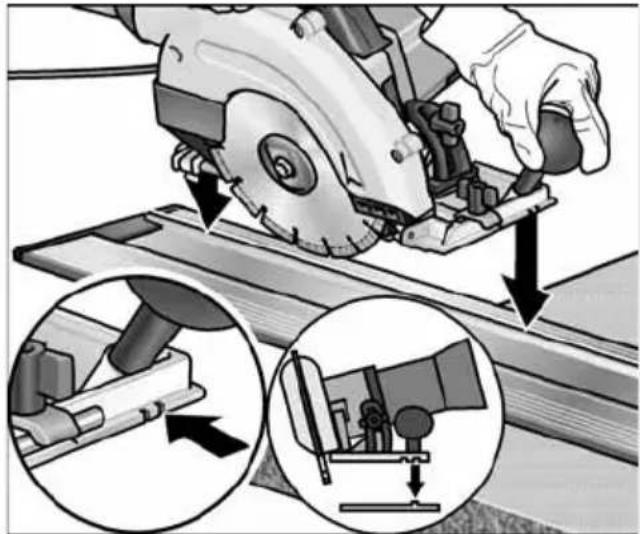

i UPOZORNENIE
Pri nasadení píly na vodiacu lištu používajte vodiace drážky.
Vnútorná vodiaca drážka s pokosovým uhlom 0°
Vonkajšia vodiaca drážka s nastaveným pokosovým uhlom > 0°
Údržba a ošetrovanie
VAROVANIE!
Èistenie elektrického náradia
VAROVANIE!
Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:
www.flex-tools.com
Pokyny pre likvidáciu
VAROVANIE!
Nevyhadzujte elektrické náradie do domového odpadu!
EN 60745 podl'a ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.
Zodpovidný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
