ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCS365 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 185

Fig. A

ΣΥΡΟΜΕΝΟ ΣΥΝΘΕΤΟ ΦΑΛΤΣΟΠΡΙΟΝΟ ΜΠΑΤΑΡΙΑΣ DCS365

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η οχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DCS365
Τάση V		18
Τύπος 1
Τύπος μιλαταρίας Li-Ion
Διάμετρος λεπίδας mm 184
Οπή λεπίδας mm 16
Πάχος σώματος λεπίδας mm 1
Μέγ. ταχύτητα λεπίδας min	-1	3750
Μέγ. ικανότητα εγκάροιας κοπής 90° mm 50
Μέγ. ικανότητα λοξής κοπής 45° mm 35,3
Λοξή κοπή (μέγ. γωνία)	αριστερά	45°
	δεξιά	45°
Φαλτοοκοπή (μέγ. γωνία)	αριστερά	48°
	δεξιά	0°
0° λοξή κοπή
Πάτος που προκύπτει σε μέγ. ύψος 50 mm	mm	250
Ύψος που προκύπτει σε μέγ. πλάτος 90 mm	mm	15
45° λοξή κοπή αριστερά
Πάτος που προκύπτει σε μέγ. ύψος 50 mm	mm	176
Ύψος που προκύπτει σε μέγ. πλάτος 90 mm	mm	8
45° λοξή κοπή δεξιά
Πάτος που προκύπτει σε μέγ. ύψος 50 mm	mm	176
Ύψος που προκύπτει σε μέγ. πλάτος 90 mm	mm	8
45° φαλτσοκοπή αριστερά
Πάτος που προκύπτει σε μέγ. ύψος 35 mm	mm 250
Χρόνος αυτόμ. πέδησης λεπίδας	δευτ.	< 10
Βάρος χωρίς μιλαταρία	kg 10,5

Τιμές δορύβου και κραδασμών (άθροιομα διανυομάτων σε τρεις άξονες) αύμφωνα με το EN62841-3-9:

L_PA (στάθμη ηχητικής πίεσης εκπομπών)	dB(A)	88
L_WA (στάθμη ηχητικής ιαχύος)	dB(A)	93
K (αβεβαιότητα για το δοθέν επίπεδο ήχου)	dB(A)	2,0
Τυμή εκπομπών κραδασμών a_h=	m/s2	<2,5
Αβεβαιότητα K =	m/s21,5

Το επίπεδο εκπομπής κραδασμών που αναφέρεται στο παρόν ενημερωτικό φυλλάδιο, μετρήθηκε σύμφωνα με τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN62841-3-9 και μπορεί να χρησιμοποιηθεί για σύγκριση μεταξύ εργαλείων. Μπορεί να χρησιμοποιηθεί για την αρχική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής ινασμών αντιστοιχεί στις βασικές εφαρμογές του εργαλείου.

Ωστόσο, εάν το εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά παρελκόμενα ή σε περίπτωση κακής συντήρησης, η εκτομπή κραδασμών ενδέχεται να διαφέρει. Λυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης καθ' όλη τη διάρκεια του χρόνου λειτουργίας.

Για την εκτίμηση του επιπέδου έκθεσης σε κραδασμούς πρέπει επίσης να ληφθεί υπόψη το πόσες φορές το εργαλείο τίθεται εκτός λειτουργίας ή ο χρόνος που λειτουργεί χωρίς να εκτελεί κάποια εργασία. Αυτό ενδέχεται να ελαττώσει σημαντικά το επίπεδο έκθεσης καθ' όλη τη διάρκεια του χρόνου λειτουργίας.

Προσδιορίστε επιπρόσθετα μέτρα αοφαλείας για να προστατεύσετε το χειριστή από τις επιπώσεις των κραδασμών. Τέτοια μέτρα είναι: συντήρηση του εργαλείου και των παρελκόμενων, διατήρηση των χεριών σε καλή θερμοκρασία, οργάνωση μοτίβων εργασίας.

Δήλωση Συμμόρφωσης - Ε.Κ.

Οδηγία περί μηχανικού εξοπλισμού

ΣΥΡΟΜΕΝΟ ΣΥΝΘΕΤΟ ΦΑΛΤΣΟΠΡΙΟΝΟ ΜΠΑΤΑΡΙΑΣ DCS365

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται οτην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες:

2006/42/EK, EN62841-1:2015, EN62841-3-9:2014.

Αυτά τα πραϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περιοσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALTστην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη ούνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

J. Rergel

Markus Rompel

Διευθυντής Μηχανολογικού τμήματος

D-65510, Idstein, Γερμανία

30.10.2015

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματιομού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορίσμοί περιγράφουν το επίπεδο σοβαράτητας για κάθε προειδολοιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα ούμβολα.

ΚΙΜΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, ηροστα, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη καταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΩΣΟΧΗ: Υπιοδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η απόσει, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματιομό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραμματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπήλώνει κίνδυνο ηλεκτροπληξίας.

Υιναλώνει κίνδυνο πυρκαγιάς.

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)
Αρ. κατ. V	κε	Ah Bάρος (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	270	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,25	420	220	140	85	140	X
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/B	18	2,0	0,40	90	50	30	30	30	60
DCB184/B	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X
DCB187	18	3,0	0,48	140	70	45	45	45	90

Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις και όλείας και όλες τις οδηγίες. Η μη τήρηση όλων των προειδοποιήσεων και των οδηγών ενδέχεται να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισφό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λεπουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.
ν) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεομα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Μέ μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
( ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή

ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τρουματισμό.

β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραιματισμούς.
y) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνο ατυχήματος.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τημηα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Και' αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις.
Ω Na είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.
η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τη σκόνη.
θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκητη ενέργεια μπορεί να προκαλέσει βαρύ τραυματιομό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιθείε με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.

β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις Οη (Ενεργοποίηση) και Off (Απενεργοποίηση).

Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέω του διακόπτη του, είναι επικίνδυνο και πρέλει να επισκευαστεί.

γ) Αποσυνδέστε το βύσμα από την πρίζα ή και την μπαταρία από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκόμενων ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης του ηλεκτρικού εργαλείου σε λειτουργία.

δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα σταν χρησιμποιούνται από μη εκπαιδευμένους χειριστές.

ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξετε για τυχόν εσφαλμένη ευθυγράμμιση ή εναφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά αυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.

Ω Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.

η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για ένον τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.

β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματιομού και πυρκαγιάς.

γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και πυρκαγιά.

δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.

Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Σέρβις

a) Αναθέτετε το σέρβις του ηλεκτρικού σας εργαλείου σε εξειδικευμένο τεχνικό επισκευών που χρησιμοποιεί μόνο ανταλλακτικά πανομοιότυπα με τα αρχικά εξαρτήματα. Έτοι θα εξασφαλίσετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέλαι να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Οδηγίες ασφαλείας για φαλτσοπρίονα

a) Τα φαλτοσπρίονα προορίζονται για κοπή ξύλου ή προϊόντων παρόμοιων με ξύλο και δεν μπορούν να χρησιμοποιηθούν με λειαντικούς τροχούς κοπής για την κοπή σιδηρούχων υλικών όπως σιδερένιου οπλισμού, ράβδων, μπουζονιών κλπ. Η σκόνη από τη λείανση προκαλεί το κόλλημα κινούμενων εξαρτημάτων όπως είναι ο κάτω προφυλακτήρας. Οι σπινθήρες από την κοπή με λείανση θα κάψουν τον κάτω προφυλακτήρα, το ένθετο εντομής κοπής και άλλα πλαστικά εξαρτήματα.

β) Να χρησιμοποιείτε σφιγκτήρες για την υποστήριξη του τεμαχίου εργασίας, όταν αυτό είναι εφικτό. Αν υποστηρίζετε το τεμάχιο εργασίας με το χέρι, πρέπει να κρατάτε το χέρι σας τουλάχιστον 100 mm από οποιαδήποτε πλευρά της λεπίδας πριονιού. Μη χρησιμοποιείτε αυτό το πριόνι για να κόψετε τεμάχια που είναι πολύ μικρά για να στερεωθούν ή να κρατηθούν με το χέρι με ασφάλεια. Αν τοποθετήσετε το χέρι σας πολύ κοντά στη λεπίδα πριονιού, υπάρχει αυξημένος κίνδυνος τραυματιομού από την επαφή με τη λεπίδα.

γ) Το τεμάχιο εργασίας πρέπει να είναι ακίνητο και συσφιγμένο ή να συγκρατείται σε σφιχτή επαφή τόσο με τον οδηγό όσο και με το τραπέζι. Μην πρωθείτε το τεμάχιο εργασίας προς τη λεπίδα ούτε να κόβετε με οποιουδήποτε είδους «ελεύθερη κίνηση με το χέρι». Τα τεμάχια εργασίας που δεν συγκρατούνται ή που κινούνται θα μπορούσαν να εκτινοχθούν με υψηλή ταχύτητα, προκαλώντας τραυματισμό.

δ) Σπρώχνετε το πριόνι ώστε να διασχίσει το τεμάχιο εργασίας. Μην τραβάτε το πριόνι για να διασχίσει το τεμάχιο εργασίας. Για να πραγματοποιήσετε μια κοπή, ανυψώστε την κεφαλή πριονιού και τραβήξτε την έξω, πάνω από το τεμάχιο εργασίας χωρίς να κόψετε, θέστε σε λειτουργία το μοτέρ, πιέστε την κεφαλή πριονιού προς τα κάτω και σπρώξτε το πριόνι ώστε να διασχίσει το τεμάχιο εργασίας. Η κοπή κατά την κίνηση έλξης πιθανότατο θα κάνει το πριόνι να αναρριχθεί πάνω στο τεμάχιο εργασίας και να εκτινάξει βίαια το συγκρότημα λεπίδας προς το χειριστή.

ε) Ποτέ μη διασταυρώνετε τα χέρια σας πάνω από την επιθυμητή γραμμή κοπής είτε μπροστά είτε πίσω από τη λεπίδα πριονιού. Η υποστήριξη του τεμαχίου εργασίας με «τα χέρια σταυρωμένα» δηλ. κρατώντας το τεμάχιο εργασίας προς τα δεξιά της λωρίδας πριονιού με το αριστερό χέρι ή αντίστροφα, είναι πολύ επικίνδυνη πρακτική.

Όσο περιστρέφεται η λεπίδα, μην τοποθετείτε κανένα από τα χέρια σας στην περιοχή πίσω από τον οδηγό πιο κοντά από 100 mm από οποιαδήποτε πλευρά της λεπίδας πριονιού, για εργασίες όπως αφαίρεση υπολειμμάτων ξύλου ή για οποιονδήποτε άλλο λόγο. Η εγγύτητα της περιστρεφόμενης λεπίδας

πριονιού με το χέρι σας μπορεί να μην είναι εμφανής και μπορεί να τραυματιστείτε σοβαρά.

η) Επιθεωρήστε το τεμάχιο εργασίας πριν την κοπή. Αν το τεμάχιο εργασίας είναι κυρτωμένο ή παραμορφωμένο, συσφίξτε το με την εξωτερική κυρτωμένη πλευρά προς τον οδηγό. Πάντα να βεβαιώνεστε ότι δεν υπάρχει διάκενο μεταξύ του τεμαχίου εργασίας, του οδηγού και του τραπεζιού κατά μήκος της γραμμής κοπής. Τα κυρτωμένα ή παραμορφωμένα τεμάχια εργασίας μπορεί να περιστραφούν ή να μετακινηθούν προκαλώντας μάγκωμα στην περιστρεφόμενη λεπίδα πριονιού κατά την κοπή. Δεν πρέλει να υπάρχουν καρφιά ή ξένα αντικείμενα στο τεμάχιο εργασίας.

θ) Μη χρησιμοποιήσετε το πριόνι έως ότου το τραπέζι έχει καθαριστεί από όλα τα εργαλεία, υπολείμματα ξύλου κλπ. εκτός από το τεμάχιο εργασίας. Τα μικρά υπολείμματα ή χαλαρά κομμάτια ξύλου ή άλλα αντικείμενα, αν έρθουν σε επαφή με την περιστρεφόμενη λεπίδα, μπορεί να εκτιναχτούν με υψηλή τοχύτητα.

(i) Κόβετε μόνο ένα τεμάχιο εργασίας τη φορά. Τα στοιβαγμένα πολλαπλά τεμάχια εργασίας δεν μπορούν να συσφιχτούν ή να στηριχτούν ικανοποιητικά και μπορεί να μαγκώσουν στη λεπίδα ή να μετακινηθούν κατά τη διάρκεια της κοπής.

κ) Βεβαιωθείτε πριν τη χρήση ότι το φαλτσοπρίονο έχει στερεωθεί ή τοποθετηθεί, πάνω σε οριζόντια, σταθερή επιφάνεια εργασίας. Μια οριζόντια και σταθερή επιφάνεια εργασίας μειώνει τον κίνδυνο απώλειας της ευστάθειας του φαλτσοπρίονου.

λ) Σχεδιάστε εκ των προτέρων την εργασία σας. Κάθε φορά που αλλάζετε τη ρύθμιση γωνίας φάλτσας ή λοξής κοπής, να βεβαιώνεστε ότι ο ρυθμιζόμενος οδηγός έχει ρυθμιστεί σωστά ώστε να υποστηρίζει το τεμάχιο εργασίας και δεν θα έρχεται σε επαφή με τη λεπίδα ή με το σύστημα προφυλακτήρα. Χωρίς να ενεργοποιήσετε το εργαλείο και χωρίς τεμάχιο εργασίας στο τραλέζι, κινήστε τη λεπίδα πριονιού σε μια πλήρη προσομοιωμένη κοπή για να βεβαιωθείτε ότι δεν θα υπάρξει επαφή με τον οδηγό τή κίνδυνος κοπής του.

μ Παρέχετε επαρκή υποστήριξη όπως επεκτάσεις τραπεζιού, στηρίγματα πριονιού κλπ. για ένα τεμάχιο εργασίας που έχει πλάτος ή μήκος μεγαλύτερο από την επιφάνεια του τραπεζιού. Τα τεμάχια εργασίας που έχουν πλάτος ή μήκος μεγαλύτερο από το τραπέζι του φαλτσοπρίονου μπορεί να πάρουν κλίση αν δεν υποστηρίζονται κατάλληλα. Αν πάρει κλίση το κομμένο τμήμα ή το τεμάχιο εργασίας, μπορεί να ανυψώσει τον κάτω προφυλακτήρα ή να εκτιναχτεί από την περιστρεφόμενη λεπίδα.

v) Μη χρησιμοποιείτε δεύτερο άτομο ως υποκατάστατο μιας επέκτασης τραπεζιού ή για πρόσθετη στήριξη. Η ασταθής υποστήριξη του τεμαχίου εργασίας μπορεί να κάνει τη λεπίδα να μαγκώσει ή το τεμάχιο εργασίας να μετακινηθεί κατά τη διάρκεια της εργασίας κοιής, τροβώντας και εσός και το βοηθό σας προς την περιστρεφόμενη λεπίδα.

To kommevo tmiha dev prepei va sφηνωθεί ή va piestei me opoiodήποτε μέσο προς την periστρεφόμενη λεπίδα προνιού. Αν περιοριστεί, π.χ. με χρήση στον μήκους, to kommevo tmiha θα μπορούσε va sφηνώσει στη λεπίδα και va εκτιναχτεί βίαια.

o) Πάντα να χρησιμοποιείτε σφιγκτήρα ή διάταξη που έχει σχεδιαστεί για να υποστηρίζει κατάλληλα τα στρογγυλά υλικά όπως ράβδους ή σωληνώσεις. Η ράβδοι έχουν την τάση να κυλούν ενώ κόβονται, προκαλώντας μάγκωμα της λεπίδας και τράβηγμα του τεμαχίου εργασίας μαζί με το χέρι σας προς τη λεπίδα.

π) Αφήστε τη λεπίδα να επιτύχει την πλήρη της ταχύτητα πριν τη φέρετε σε επαφή με το τεμάχιο εργασίας. Με αυτόν τον τρόπο θα μειωθεί ο κίνδυνος εκτίναξης του τεμαχίου εργασίας.

ρ) Αν σφηνώσει το τεμάχιο εργασίας ή η λεπίδα, απενεργοποιήστε το φαλτσοπρίονο. Περιμένετε να σταματήσουν όλα τα κινούμενα μέρη και αποσυνδέστε το φις από την πηγή ρεύματος και/ή αφαιρέστε το πακέτο μπαταρίας. Κατόπιν εργαστείτε για την απελευθέρωση του σφηνωμένου υλικού. Η συνέχιση της

κολής με σφηνωμένο τεμάχιο εργασίας θα μπορούσε να προκαλέσει απώλεια του ελέγχου ή ζημιά στο φαλτσοπρίονο.

α) Αφού ολοκληρώσετε την κοπή, ελευθερώσετε το διακόπτη, κρατήστε την κεφαλή πριονιού κάτω και περιμένετε να σταματήσει η λεπίδα πριν αφαιρέσετε το κομμένο τεμάχιο. Είναι επικίνδυνο να πλησιάσετε το χέρι σας στη λεπίδα που δεν έχει σταματήσει ακόμα να κινείται.

τ) Κρατάτε τη λαβή σταθερά όταν πραγματοποιείτε μια μη πλήρη κοπή ή όταν απελευθερώνετε το διακόπτη πριν η κεφαλή φθάσει πλήρως στην κάτω θέση. Η δράση πέδησης του πριονιού μπορεί να προκαλέσει απότομη έλξη του προς τα κάτω, προκαλώντας κίνδυνο τραγματισμού.

Πρόσθετοι κανόνες ασφαλείας για φαλτσοπρίονα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τοποθετήσετε την μπαταρία μέσα σήμονάδα έως ότου έχετε διαβάσει και κατανοήσει όλες τις οδηγίες.

• ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ ΜΗΧΑΝΗΜΑ έως ότου έχει συναρμολογηθεί πλήρως και εγκατασταθεί σύμφωνα με τις οδηγίες. Ένα μηχάνημα που έχει συναρμολογηθεί λανθασμένα μπορεί να προκαλέσει επικίνδυνο τραυματισμό.

• ZHTHSTE SYMBOYLEΣ από τον προϊστάμενό ή τον εκπαιδευτή σας ή όλλο εξειδικευμένο άτομο, αν δεν είστε πλήρως εξοικειωμένος/−η με τη λειτουργία αυτού του μηχανήματος. Η γνώση είναι σσφάλεια.

- BEBAIΩOEITE ότι η λεπίδα περιστρέφεται στη σωστή κατεύθυνση. Τα δόντια της λεπίδας θα πρέπει να δείχνουν στην κατεύθυνση περιστροφής όπως αυτή επισημοίνεται πάνω στο πριάνι.

• ΣΦΙΞΤΕ ΟΛΕΣ ΤΙΣ ΛΑΒΕΣ ΣΦΙΓΚΤΗΡΩΝ, τα κουμπιά και τους μοχλούς πριν τη λειτουργία. Οι λασκαρισμένοι σφιγκτήρες μπορεί να προκαλέσουν την εκτόξευον εξαρτημάτων ή του τεμαχίου εργασίας με υψηλές ταχύητες.

• BEBAIΩOEITE ότι όλες οι λεπίδες και οι σφιγκτήρες λεπίδων είναι σε καθαρή κατάσταση, οι πλευρές με εσοχή των σφιγκτήρων λεπίδας είναι σε επαφή με τη λεπίδα και η βίδα του άξονα έχει σφιχεί καλά. Η λασκορισμένη λεπίδα ή η ακατάλληλη σύσφιξή της μπορεί να προκαλέσει ζημιά στο πριόνι και ενδεχομένως τραυματισμό ατόμων.

- MH XPHSIMOPOIEITE PAPA MONO THN KAOPIZMENH TASH yia to prióvi. Alliwś, μπορεί να προκληθεί υπερθέρμανοη, ζημιά στο εργαλείο και τραυματισμός ατόμων.

- ΜΗ ΣΦΗΝΩΝΕΤΕ ΟΤΙΔΗΠΟΤΕ ΣΤΟΝ ΑΝΕΜΙΣΤΗΡΑ για να συγκρατήσετε τον άξονα του μοτέρ. Μπορεί να προκληθεί ζημιά στο εργαλείο και ενδεχόμενος τραυματισμός ατόμων.

• ΠΟΤΕ ΜΗΝ ΚΟΒΕΤΕ ΜΕΤΑΛΛΑ ή υλικά τοιχοποίας. Οποιοσδήποτε από τους δύο αυτούς τύπους υλικών μπορεί να προκαλέσει αποκόλληση των μυτών από καρβίδιο από τη λεπίδα και εκτόξευσή τους με υψηλή ταχύτητα με αποτέλεσμα σοβαρό τραυματιομό.

• ΠΟΤΕ ΜΗΝ ΕΧΕΤΕ ΚΑΝΕΝΑ ΜΕΡΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΣΑΣ ΣΕ ΕΥΘΕΙΑ ΜΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ. Θα προκύψει τραυματίσμός.

• ΠΟΤΕ ΜΗΝ ΑΠΛΩΣΕΤΕ ΛΙΠΑΝΤΙΚΟ ΛΕΠΙΔΑΣ ΣΕ ΠΕΡΙΣΤΡΕΦΟΜΕΝΗ ΛΕΠΙΔΑ. Η εφαρμογή λιπαντικού θα μπορούσε να κάνει το χέρι σας να κινηθεί προς τη λεπίδα με αποτέλεσμα σοβαρό τραυματισμό.

- MHN τοποθετήσετε οποιοδήποτε από το χέρια σας στην περιοχή της λεπίδας όταν το πριόνι είναι συνδεδεμένο στην πληγή ηλεκτρικού ρεύματος. Η αθέλητη ενεργοποίηση της λεπίδας μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό.

• ΠΟΤΕ ΜΗΝ ΠΕΡΝΑΤΕ ΤΑ ΧΕΡΙΑ ΣΑΣ ΓΥΡΩ Η ΠΙΣΩ ΑΠΟ ΤΗ ΛΕΠΙΔΑ ΠΡΙΟΝΙΟΥ. Ηλεπίδα μπορεί να προκαλέσει οοβαρό τραιματιομό.

- MHN ПЕРNATE TA XERIA SAG KATΩ ANO TO PNIONI EKTÓC AV EÍVAI APOSUVDEDEMEVO ANO TNV PTHY REUPOATOS KAI ANEVERYONIENÉVO. H EPAΦΗ με η Επίδα του προνιού μπορεί VA προκΑλέσει TRAUMATIOÚ.

• ΣΤΕΡΕΩΝΕΤΕ ΤΟ ΜΗΧΑΝΗΜΑ ΣΕ ΣΤΑΘΕΡΗ ΕΠΙΦΑΝΕΙΑ ΣΤΗΡΙΞΗΣ. Οι κραδασμοί μπορούν ενδεχομένως να κάνουν το μηχάνημα

να γλιστρήσει, να μετακινηθεί ή να ανατραπεί, και να προκαλέσει σοβαρό τραυματισμό.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΠΡΙΟΝΙΟΥ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ που συνιστώνται για φαλτοσπρίονα. Για τα καλύτερα αποτελέσματα, μη χρησιμοποιείτε λεπίδες με μίτες καρβίδιου που έχουν γωνίες αγκίστρων μεγαλύτερες από 7 μοίρες. Μη χρησιμοποιείτε λεπίδες με βαθιά διάκενα δαντιών. Αυτές μπορεί να εκτραπούν και να έρθουν σε επαφή με τον προφυλακτήρα, και μπορούν να προκαλέσουν ζημιά στο μηχάνημα και/τοσβαρό τραυματισμό.

- ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΤΟΥ ΣΩΣΤΟΥ ΜΕΓΕΘΟΥΣ ΚΑΙ ΤΥΠΟΥ που προβλέπονται για αυτό το εργαλείο, για να αποτρέψετε ζημιά στο μηχάνημα και/ή σοβαρό τραυματιομό (που συμμορφώνονται με το EN847-1).

ΕΠΙΘΕΩΡΕΙΤΕ ΤΗ ΛΕΠΙΔΑ ΓΙΑ ΡΩΓΜΕΣ ή άλλη ζημιά πριν τη χρήση της. Μια λεπίδα που έχει ραγίσει ή υποστεί ζημιά μπορεί να διαλυθεί και τα κομμάτια της να εκτιναχτούν με υψηλές ταχύτητες, προκαλώντας σοβαρό τραυματισμό. Να αντικαθιστάτε άρεσα τις λεπίδες που έχουν παρουσιάσει ρωγμή ή ζημιά. Τηρείτε το μέγιστο αριθμό στροφών που αναφέρεται στη λεπίδα πριονιού.

- ΚΑΘΑΡΙΖΕΤΕ ΤΗ ΛΕΠΙΔΑ ΚΑΙ ΤΟΥΣ ΣΦΙΓΚΤΗΡΕΣ ΛΕΠΙΔΑΣ πριν τη λειτουργία. Ο καθαρισμός της λεπίδας και των σφιγκτήρων λεπίδας σος επιτρέπει να ελέγχετε για οποιαδήποτε ζημιά στη λεπίδα ή στους σφιγκτήρες λεπίδας. Μια λεπίδα ή ένας σφιγκτήρας λεπίδας που έχει ραγίσει ή υποστεί ζημιά μπορεί να διαλυθεί και το κομμάτια της να εκτιναχτούν με υψηλές ταχύτητες, προκαλώντας σοβορό τροϋματισμό.

- ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΡΑΜΟΡΦΩΜΕΝΕΣ ΛΕΠΙΔΕΣ. Ελέγχετε για να δείτε αν η λεπίδα περιστρέφεται χωρίς παρέκκλιση και δεν παρουσιάζει κραδασμούς. Μια λεπίδα που δονείται μπορεί να προκαλέσει ζημιά στο μηχόνημα και/ή σοβαρό τραυματισμό.

- MH χρησιμοποιείτε λιπαντικά ή καθαριστικά (ειδικά σπρέι ή αεροζόλ) κοντά στον πλαστικό προφυλακτήρα. Το πολικαρβονικό υλικό που χρησιμοποιείται στον προφυλακτήρα επηρεάζεται από οριομένα χημικά.

• ΔΙΑΤΗΡΕΙΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ ΣΤΗ ΘΕΣΗ ΤΟΥ και σε καλή κατάσταση λειτουργίας.

• ΠΑΝΤΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΠΛΑΚΑ ΕΝΤΟΜΗΣ ΚΑΙ ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΤΕ ΑΥΤΗ ΤΗΝ ΠΛΑΚΑ ΟΤΑΝ ΕΧΕΙ ΥΠΟΣΤΕΙ ΖΗΜΙΑ.

Μικρή συσσώρευση πριονιδιών κάτω από το πριόνι μπορεί να προκαλέσει δυσκολίες στην κίνηση της λεπίδας πριονιού ή να προκαλέσει αστάθεια του τεμαχίου εργασίας κατά την κοπή.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΤΟΥΣ ΣΦΙΓΚΤΗΡΕΣ ΛΕΠΙΔΩΝ ΠΟΥ ΠΡΟΒΛΕΠΟΝΤΑΙ ΓΙΑ ΑΥΤΟ ΤΟ ΕΡΓΑΛΕΙΟ γιο να αποτρέψετε ζημιά στο μηχάνημα και/ή σοβαρό τραυματιομό.

- ΚΑΘΑΡΙΖΕΤΕ ΤΙΣ ΣΧΙΣΜΕΣ ΑΕΡΙΣΜΟΥ ΤΟΥ ΜΟΤΕΡ από πριονίδια και σκόνη ξύλου. Οι φραγμένες σχισμές αερισμού του μοτέρ μπορεί να προκαλέσουν υπερθέρμανοη και ζημιά στο μηχάνημα και ενδεχομένως να προκαλέσουν βραχυκύκλωμα που με τη σειρά του μπορεί να προκαλέσει σοβαρό τραυματισμό.

• ΠΟΤΕ ΜΗΝ ΑΣΦΑΛΙΖΕΤΕ ΤΟ ΔΙΑΚΟΠΤΗ ΣΤΗ ΘΕΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ («ΟΝ»). Μπορεί να προκληθεί βαρύς τραυματισμός.

• ΠΟΤΕ ΜΗ ΣΤΕΚΕΣΤΕ ΠΑΝΩ ΣΤΟ ΕΡΓΑΛΕΙΟ. Θα μπορούσε να προκύψει σοβαρός τραυματιομός αν το εργαλείο ανατραπεί ή αν κατά λάθος έρθετε σε επαφή με το εξάρτημα κοπής.

ΠΕΡΕΙΔΟΠΟΙΗΣΗ: Η κοπή πλαστικών, ξύλου που κολύπτεται από φέρος χυμό και άλλων υλικών μπορεί να προκαλέσει τη συσσώρευση λιωφένου υλικού στις μύτες των λεπίδων και στον κορμό της λεπίδας πριονιού, αυξάνοντας τον κίνδυνο υπερθέρμανσης και μαγκώματος της λεπίδας κατά τη διάρκεια της κοπής.

ΠΕΦΕΙΔΟΠΟΙΗΣΗ: Πάντα φοράτε κατάλληλη ατομική προστασία ακοής. Υπό ορισμένες συνθήκες και διάρκεια χρήσης, ο θόρυβος από το προϊόν μπορεί να συμβάλει σε απώλεια ακοής. Λαμβάνετε υπόψη σας τους εξής παράγοντες που επηρεάζουν την έκθεση στο θόρυβο:

- Χρησιμοποιείτε λεπίδες πριονιού σχεδιασμένες να μειώνουν τον εκπεμπόμενο θόρυβο,

- Χρησιμοποιείτε μόνο καλά τροχισμένες λεπίδες πριονιού, και - Χρησιμοποιείτε ειδικά σχεδιασμένες λεπίδες πριονιού με ιδιότητες μείωσης θορύβου.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: ΠΑΝΤΑ να χρησιμοποιείτε γυαλιά ασφαλείας. Τα καντα εφρινά γυαλιά οράσεως ΔΕΝ είναι γυαλιά ασφαλείας. Πόντα να χρησιμοποιείτε μάσκα προσώπου ή μάσκα σκόνης αν η εργασία κοπής παράγει πολλή σκόνη.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Η χρήση αυτού του εργαλείου μπορεί να παφαγάγει και/ή να διασκορτίσει σκόνη, η οποία μπορεί να προκαλέσει σοβαρή και μόνιμη αναπνευστική ή άλλη σωματική βλάβη.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Ορισμένα είδη σκόνης που παράγονται από τη χωμής εργαλείων ισχύος γιο λείονση, κοπή, τρόχισμα, διάτρηση και άλλες κατοσκευαστικές εργασίες περιέχουν χημικά που είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες αναπαραγωγικές βλάβες. Ορισμένα παραδείγματα αυτών των χημικών είναι:

- μόλυβδος από βαφές βάσης μολύβδου, - κρυσταλλικό πυρίτιο από τούβλα και τοιμέντο και άλλα προϊόντα τοιχοποήας, και - αρσενικό και χρώψιο από χημικά επεξεργοσμένη ξυλεία.

Ο κίνδυνος για σας από αυτούς τους τύπους έκθεσης ποικίλλει, ανάλογα με το πόσο συχνά πραγματοποιείτε αυτόν τον τύπο εργασίας. Για να μειώσετε την έκθεσή σας σε αυτά το χημικά: να εργάζεστε σε καλά αεριζόμενους χώρους, και να εργάζεστε με εγκεκριμένο εξοπλισμό ασφαλείας, όπως μάσκες σκόνης που είναι ειδικά σχεδιασμένες για να κατακρατούν μικροσκοπικά σωματίδια.

- Αποφεύγετε την παρατεταμένη επαφή με σκόνη από λείανση, κοπή, τρόχισμα, διάτρηση και άλλες κατασκευαστικές εργασίες που γίνονται με εργαλεία ισχύος. Φοράτε προστατευτικό ρουχισμό και πλένετε τις εκτεδειμένες περιοχές με σοπούνι και νερό. Αν επιτρέπετε στη οκόνη να εισέλθει στο στόμα και τα μάτια σας ή να παραμένει στο δέρμα σας, διευκολύνετε την απορρόφηση επιβλαβών χημικών ουσιών.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Η χρήση αυτού του εργαλείου μπορεί να περαγάγει καιή να διασκορπίσει σκόνη, η οποία μπορεί να προκαλέσει σοβαρή και μόνιψη αναπνευστική ή άλλη σωματική βλάβη. Πάντα να χρησιμοποιείτε εγκεκριμένη αναπνευστική προστασία κατάλληλη για έκθεση σε σκόνη.

Υπολειπόμενοι κίνδυνοι

Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση πριονιών:

• τραυματιομοί λόγω επαφής με κινούμενα μέρη Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

- Βλάβη της ακοής. - Κίνδυνος ατυχημάτων από τα μη καλυπτόρενα μέρη της περιστρεφόμενης λεπίδας πριονιού. - Κίνδυνος τραυματισμού κατά την αντικατάσταση της μη προστατευόμενης λεπίδας πριονιού.

• Κίνδυνος σύνθλιψης των δακτύλων κατά το άνοιγμα των προφυλακτήρων. • Κίνδυνοι για την υγεία προκαλούμενοι από την εισπνοή σκόνης που παράγετοι κατό την κοπή ξύλου, ειδικά βελανιδιάς, οξυάς και MDF.

Οι παράγοντες που ακολουθούν αυξάνουν των κίνδυνο αναπνευστικών προβλημάτων:

• Δεν έχει συνδεθεί σύστημα απομάκρυνσης της σκόνης όταν κόβετε ξύλο

- Ανεπαρκής απομάκρυνοη σκόνης που προκαλείται από ακαθάριστα φίλτρα εξαγωγής

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DEWALT δεν απαιτούν καμία ρύθμιση και έχουν σχεδιαστεί για να λειτουργούν όσο το δυνατόν πιο απλά.

ΕΛΛΗΝΙΚΑ

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τάση της μπαταρίας ανταποκρίνεται στην τάση που αναγράφεται στην πινακίδα με τα δεδομένα. Επίσης, βεβαιωθείτε ότι η τάση του φορτιστή αντιστοιχεί στην τάση του ηλεκτρικού δικτύου.

Ο φορτιστής της DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN60335. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης.

Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεοίας εξυπηρέτησης της DEWALT.

Χρήση προέκτασης

Δεν πρέπει να χρησιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρησιμοποιήστε εγκεκριμένη προέκτασή, κατάλληλη για την είσοδο ρεύματος του φορτιστή σας (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1 mm², ενώ το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο φορτιστή μπαταρίας

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηνίες ασφάλειας και λειτουργίας για συμβατούς φορτιστές μπαταριών (ανατρέξτε στα Τεχνικά Στοιχεία).

• Πριν χρησιμοποιήσετε το φορτιστή, διαβάστε όλες τις οδηγίες και τις επιοημάνοεις προσοχής πάνω στο φορτιστή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας, Μην επιτρέψετε να τάλθει οποιοδήπισε υγρό μέσα στο φορτισή. Μιλορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από φρολε διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ή μικρότερη.

ΠΕΩΣΟΧΗ: Κίνδυνος εγκουμάτων. Για να μειώσετε τον κίνδυνο τραματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Αλλοι τύποι μπαταριών μπορεί να εκραγούν προκαλώντας τραματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό επίβλεψη ώστε να δεν παλίζεται ότι δεν παιζουν με τη ουοκευή.

ΣΗΜΕΙΩΣΗ: Υπό αρισμένες συνθήκες, με το φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες εποφές φόρτισης μέσα στο φορτιστή μιορεί να βραχυκικλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμός σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέλει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε το φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μλαταριών στην κοιλότητα. Αποσυνδέετε το φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

• MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.
  • Autoí οι φορτιστές δεν προορίζονται για χρήσεις άλλες από φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή δανατηφόρου ηλεκτροπληξίας.
• Μην εκθέσετε το φορτιστή σε βροχή ή χιόνι.
• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε το φορτιστή. Έτσι θα μειωθεί ο κίνδυνος ζημιάς στο φις και το καλώδιο.
  • Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, να αποτελέσει αιτία παραπατήματος ή να υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.

• Μη χρησιμοποιήσετε καλώδιο επέκτασης εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
- Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στο φορτιστή και μην τοποθετείτε το φορτιστή σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε το φορτιστή μακριά από οποιοδήποτε πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.
- Μη χρησιμοποιήσετε το φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά — φροντίστε να αντικατασταθούν άμεσα.
• Μη χρησιμοποιήσετε το φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.
• Μην αποσυναρμολογήσετε το φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθαομένη συναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.
- Σε περίπτωση που το καλώδιο ρεύματος, έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή άτομο με πορόμοια εξειδίκευση, ώστε να αποτραπεί οποιοοδήποτε κίνδυνος.
• Αποσυνδέστε το φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτοι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πακέτου πλαταριών δεν ρειώνεται αυτός ο κίνδυνος.
• ΠΟΤΕ μην επιχειρήσετε να συνδέσετε 2 φορτιστές μαζί.
• Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για το φορτιστή οχήματος.

Φόρτιση μιας μπαταρίας (Εικ. [Fig.] Β)

1. Συνδέστε το φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε το πακέτο μπαταρίας.
2. Εισάγετε το πακέτο μπαταρίας 16 μέσα στο φορτιστή και βεβαιωθείτε ότι το πακέτο μπαταρίας έχει τερματίσει πλήρως στην κανονική του θέση μέσα στο φορτιστή. Η κόκκινη λυχνία (φόρτισης) θα αναβοσβήνει επανείλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Η φόρτιοη έχει ολοκληρωθεί όταν το κόκκινο φως είναι μόνιμα αναμμένο. Τότε το πακέτο μπαταρίας είναι πλήρως φορτισμένο και μπορείτε να το χρησιμοποιήσετε άμεσα ή να το αφήσετε τοποθετημένο στο φορτιστή. Για να αφαιρέσετε το πακέτο μπαταρίας από το φορτιστή, πατήστε το κουμπί απασφάλισης της μπαταρίας 44 στο πακέτο μπαταρίας.

ΣΗΜΕΙΩΣΗ: Για να εξαφαλίσετε μέγιοτη απόδοση και μέγιοτη ωφέλιμη ζωή των πακέτων μπαταριών λιθίου-ιόντων, φορτίστε πλήρως το πακέτο μπαταρίας πριν την πρώτη χρήση.

Λειτουργία του φορτιστή

Ανατρέξτε στις παρακάτω ενδείξεις σχετικά με την κατάσταση φόρτισης του πακέτου μπαταρίας.

Ενδείξεις φόρτισης
φορτίζει	— — — — —
πλήρως φορτισμένο	—
καθυστέρηση δερμού/ψυχρού πακέτου μπαταριών*	— — — | —

* Στη διάρκεια αυτής της διαδικασίας, η κόκκινη λυχνία θα συνεχίσει να αναβοσβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία. Αφού η μπαταρία φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Ο/Οι συμβατός(-οι) φορτιστής(-ές) δεν θα φορτίσουν μια μπαταρία που παρουσιάζει βλάβη. Ο φορτιστής υποδεικνύει ότι η μπαταρία έχει βλάβη με το να μην ανάβει ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει πρόβλημα με φορτιστή. Αν ο φορτιστής υποδηλώνει πρόβλημα, δώστε το φορτιστή και το πακέτο μπαταριών για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

Καθυστερηση θερμου/ψυχρου πακετου μπαταριας

Αν ο φορτιστής ανιχνεύοει μπαταρία με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου μπαταρίας, αναστέλλοντας τη φόρτιοη έως ότου η μπαταρία έχει φθάσει σε κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής της μπαταρίας.

ο μπαταρίας μη ανάβοντας λυχνία ή εμφανίζοντας ένα μοτίβο αναβοαβησίματος που αντιστοιχεί σε μήνυμα αντικαταστήστε το πακέτο μπαταρίας. Το πακέτο μπαταριών θα φορτίζεται σε αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και αν η μπαταρία θερμανθεί.

Ο φορτιστής DCB118 είναι εξοπλισμένος με εωστερικό ανεμιστήρα σχεδιασμένο να ψύχει το πακέτο μπαταρίας. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να ψυχθεί το πακέτο μπαταρίας. Σε καμία περίπτωση μη χρησιμοποιήσετε το φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχισμές αερισμού. Μην επιτρέψετε την είσοδο ξένων αντικειμένων οτο εωστερικό του φορτιστή.

Ηλεκτρονικό Σύστημα Προστασίας

Τα εργαλεία XR Li-Ion (λιθίου-ιόντων) έχουν σχεδιαστεί με Ηλεκτρονικό Σύστημα Προστασίας το οποίο προστατεύει τη μπαταρία από υπερφόρτωση, υπερθέρμανση ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προστασίας. Αν συμβεί αυτό, τοποθετήστε τη μπαταρία λιθίου-ίόντων στο φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση στον τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν α στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε το φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίσω πλευρά του φορτιστή ως πρότυπο για τον καθοριομό της θέσης των βιδών στερέσωης στον τοίχο. Στερεώστε το φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψασανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου τουλάχιστον 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιστή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγιες καθαρισμου του φορτιστη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αποσυνδέετε το φρτιστή από την πρίζα ρεύματος ΑС πριν τον καθαρισμό.

Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός παιού ή μισς μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιαδήποτε καθαριοτικά διαλύματα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπαταρία

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο μπαταρίας

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάοη.

Η μπαταρία δεν είναι πλήρως φορτιομένη όταν αφαιρείται από τη συσκευασία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιοτή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήσε τις διαδικαοίες φόρτιοης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη φορτίσετε ή χρησιμοποιήσετε μλαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μλαταρίας από το φορτιστή μπορεί να προκαλέσει ανόφλεξη της σκόνης ή των αναθυμιάσεων.

• Ποτέ μην αναγκάσετε το πακέτο μπαταριών να εισέλθει με τη βία στο φορτιστή. Μην τροποποιήσετε το πακέτο μπαταριών με οποιονδήποτε τρόπο για να ταιριάζει με μη συμβατό φορτιστή, γιατί το πακέτο μπαταριών μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.

• Φορτίζετε τα πακέτα μπατοριών μόνο σε φορτιστές DEWALT.

• MHN πποιλίζετε ή βυθίζετε σε νερό ή άλλα υγρά.

• Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και το πακέτο μπαταριών σε θέσεις όπου η θερμοκρασία μπορεί να φθάσει ή να υπερβεί τους 40 °C (104 °F) (όπως έξω από καλυμμένα μέρη ή σε μεταλλικά κτίρια το καλοκαίρι).

• Μην αποτεφρώσετε την μπαταρία ακόμη και εάν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί εντελώς. Σε περίπτωση πυρκαγιάς, η μπαταρία μπορεί να εκραγεί. Κατά την καύση μποταριών ιόντων λιθίου δημιουργούνται τοξικές αναθυμιάσεις και υλικά.

- Εάν το περιεχόμενο της μπαταρίας έρθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε με άφθονο νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθιαμός. Εάν η ιατρική βοήθειο είναι σπαροίτητη, ο ηλεκτρολύτης της μπαταρίας αποτελείτοι από ένα μίγμα υγρών οργανικών υδραγονανθράκων και αλάτων λιθίου.

• Τα περιεχόμενα των κυψελών μιας ανοιχτής μπαταρίας μπορούν να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Αναπνεύστε καθαρό αέρα. Εάν τα συμπτώματα επιμένουν, ζητήσε ιατρική βοήθεια.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μπαταρίας εκενται να είναι εύφλεκτο εάν εκτεθεί σε οπινθήρα ή φλόγα.

ΠΡΟΣΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακέτο μπαταριών για οποιονδήποτε λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγισμένο ή έχει υποστεί ζημιά, μην ειοάγετε το πακέτο στο φορτιστή. Μη ουνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χρησιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί ελαφρά ή δανατηφόρος ηλεκτροπληξία. Τα πακέτα μπαταριών που έχουν υποστεί ζημιά θα πρέπει να παραδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην αποθηκεύετε ή μεσφέρετε το πακέτο μπαταρίας με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παράδειγμα, μην τοποδετείτε το πακέτο μπαταρίας μέσα σε ποδιές, τοέπες, εργαλειοθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλη. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλη.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμποιείται το εργαλείο, τοποθετείτε το πρησην πλευρά του σε σταθερή επιφάνεια, όπου δεν θα αποτελέσει κίνδυνο λόγω παραπατήματος ή πτώσης. Οριομένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω στο πακέτο μπαταριών αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΑΣΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μεταφορά μπαταριών μποραί ενδεχομένως να γίνει αιτία πυρκαγιάς σν οι πόλοι της μπαταρίας έρδουν κατά λάθος σε επαφή με σγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρδουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

ΕΛΛΗΝΙΚΑ

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονισμούς μεταφορών προϊόντων, όπως αυτοί καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες λιθίου-ιόντων έχουν δοκιμαστεί σύμφωνα με το τμήμα 38,3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπώσεις, η μεταφορά πακέτου μπαταρίας DEWALT δεν θα εμπίπτει στην ταξινόμηση ενός πλήρως ελεγχόμενου Επικίνδυνου υλικού Κλάσης 9. Γενικά, μόνο μεταφορές που περιέχουν μπαταρία λιθίου-ιόντων με ονομαστική τιμή ενέργειας μεγαλύτερη από 100 βατώρες (Wh) θα απαιτεί να γίνονται ως πλήρως ελεγχόμενα φορτία Κλάσης 9. Σε όλες τις μπαταρίες λιθίου-ιόντων, η ονομαστική τους τιμή σε βατώρες επισημαίνεται πάνω στη συσκευασία. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά τη μεταφορά δι' αέρος ξεχωριστών πακέτων μπαταριών λιθίου-ιόντων, ανεξάρτητα από την ονομαστική τιμή βατωρών. Οι μεταφορές εργαλείων που περιέχουν μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν δι' αέρος ως εξαίρεση αν η ονομαστική τιμή σε βατώρες του πακέτου μπαταρίας δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανοης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Ωστόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιθεί ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Μεταφορα της Μπαταριας FLEXVOLT™

Η μλαταρία DEWALT FLEXVOLT™ διαθέτει δύο καταστάσεις: Χρήσης και Μεταφοράς.

Κατάσταση Χρήσης: Όταν η μλαταρία FLEXVOLT™ δεν έχει τοποθετηθεί σε προϊόν ή έχει τοποθετηθεί σε προϊόν DEWALT 18 V, θα λειτουργεί σαν μλαταρία 18 V. Όταν η μλαταρία FLEXVOLT™ έχει τοποθετηθεί σε προϊόν 54 V ή 108 V (δύο μλαταριών των 54 V), θα λειτουργεί σαν μλαταρία 54 V.

Κατάσταση Μεταφοράς: Όταν έχει τοποθετηθεί το καπάκι στην μπαταρία FLEXVOLT™, η μπαταρία είναι σε κατάσταση μεταφοράς. Φυλάξτε το καπάκι για την περίπτωση μεταφοράς.

Όταν είναι σε κατάσταση Μεταφοράς, οι σειρές των κυψελών είναι ηλεκτρικά αποουνδεδεμένες μέοα στο πακέτο μπαταρίας, με αποτέλεσμα να θεωρείται ως

3 μπαταρίες με χαμηλότερη ονομαστική τιμή βατωρών (Wh) αντί για 1 μπαταρία με υψηλότερη ονομαστική τιμή βατωρών. Αυτή η αυξημένη ποσότητα των 3 μπαταριών με τη μειωμένη ονομαστική τιμή βατωρών μπορεί να κάνει εφικτή την εξαίρεση του πακέτου μπαταριών από ορισμένους κανονισμούς μεταφορών που επιβάλλονται στις μπαταρίες με υψηλότερη ονομαστική τιμή βατωρών.

Για παράδειγμα, η τιμή Wh Μεταφοράς μπορεί να είναι 3 x 36 Wh, που σημαίνει

3 μπαταρίες των 36 Wh η μία. Η τιμή Wh Χρήσης μπορεί να είναι 108 Wh (υπονοείται 1 μπαταρία).

Παραδειγμα σημανσης χρησης και μεταφορας στην ετικετα

Use: 108 Wh

Transport: 3x36 Wh

Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής, αποθηκεύετε τις μπαταρίες σε θερμοκρασία δωματίου όταν δεν τις χρησιμοποιείτε.

2. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτισμένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέπει να αποθηκεύονται τελείως εκφορτισμένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρηοιμοποιούνται στο εγχειρίδιο autó, οι ετικέτες πάνω στο φορτιστή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

ΑνατρέξτεσταΤεχνικά δεδομένα για το χρόνο φόρτισης.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε κατεστραμμένες μπαταρίες.

Na μην εκτίθεται σε νερό.

Φροντίζετε για την άμεση αντικατάσταση τυχόν ελαττωματικών καλωδίων.

Η φόρτιοη να γίνεται μόνο σε θερμοκρασία από 4 °C έως 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε την μπαταρία με φιλικό προς το περιβάλλον τρόπο.

Фортіζετε τα πακέτα μπαταριών DEWALT μόνο με τους προβλεπόμενους φορτιστές DIWALT. Η φόρτιση πακέτων μπαταριών άλλων από τις προβλεπόμενες μπαταρίες DEWALT με χρήση φορτιστή DIWALT μπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

ΧΡΗΣΗ (χωρίς καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 108 Wh (1 μπαταρία με 108 Wh).

ΜΕΤΑΦΟΡΑ (με ενσωματωμένο καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 3 x 36 Wh (3 μπαταρίες των 36 Wh).

Τύπος μπαταριών

To DCS365λειτουργεί με πακέτο μπαταριών των 18 V.

Αυτά τα πακέτα μλαταριών μπορούν να χρησιμοποιηθούν: DCB141,

DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B,

DCB184, DCB184B, DCB185. Για περιοσότερες πληροφορίες ανατρέξτε στα

Τεχνικά δεδομένα.

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Φαλτσοπρίονο
1 Κλειδί λεπίδας
1 Λεπίδα πριονιού
1 Πακέτο πλευρικών λαβών

1 Σακούλα συλλογής σκόνης
1 Σφιγκτήρα υλικού
1 Πακέτο μπαταρίας Li-Ion (C1, D1, L1, M1, P1, S1, T1, X1 μοντέλα)
2 Πακέτα μπαταριών Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2 μοντέλα)
3 Πακέτα μπαταριών Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3 μοντέλα)
1 Εγχειρίδιο οδηγιών

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες, οι φορτιστές και τα κουτιά μεταφοράς δεν περιλαμβάνονται στα μοντέλα Ν. Οι μπαταρίες και οι φορτιστές δεν περιλαμβάνονται στα μοντέλα ΝΤ. Τα μοντέλα Β περιλαμβάνουν μπαταρίες Bluetooth®.

- Ελέγξτε για τυχόν ζημιές στο εργολείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.

- Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

Ενδείξεις επάνω στο εργαλείο

Επάνω οτο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα αυτιά.

Φοράτε προστατευτικά για τα μάτια.

Κρατάτε τα χέρια μακριά από τη λεπίδα.

Ακτινοβολία λέιζερ. Μην κοιτάζετε απευθείας στο φως.

Θεξη Κωδικου Ημερομηνιας (Εικ. Α)

Ο κωδικός ημερομηνίας 24, ο οποίος περιλαμβάνει επίσης το έτος καταοκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2018 XX XX

Ετος κατασκευής

Περιγραφή (εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροπολοιήσετε ποτέ το ηλεκτρικό σφρος είο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματιομός.

1 Διακόπτης σκανδάλης
2 Λαβή χειρισμού
3 Οπές για στερέωση
4 Κάτω προφυλακτήρας
5 Κουμπί ασφάλισης λοξής κοπής
6 Πλάκα εντομής
7 Βραχίονας λοξής κοπής
8 Κλίμακα γωνίας λοξής κοπής
9 Bídeç klímakac γωνίας λοξής κοπής

10 Πλευρικές λαβές

11 Οδηγός

12 Κουμπί ασφάλισης φαλτσοκοπής

13 Páyec

14 Στόμιο εξαγωγής σκόνης

15 Λαβή ανύψωσης

16 Πακέτο μπαταρίας

17 Διακόπτης τύπου μπουτόν για το φωτισμό εργασίας XPS™
18 Μοχλός ασφάλισης σε απενεργοποιημένη κατάσταση
19 Bîda rúθμισης για τις páγες
20 Κουμπί ασφάλισης στις ράγες
21 Οπή οφιγκτήρα
22 Κλειδί λεπίδας
23 Πείρος ασφάλισης στην κάτω θέση
24 Κωδικός ημερομηνίας
25 Παράκαμψη φαλτοσοκοπής

Προβλεπομενη χρηση

Το συρόμενο σύνθετο φαλτσοπρίονο μπαταρίας DEWALT DCS365 έχει σχεδιαστεί για επαγγελματικές εργασίες κοπής ξύλου. Εκτελεί εργασίες εγκάρσιας κοπής, λοξής κοπής και φαλτσοκοπής με ακρίβεια και ασφάλεια. Η μονάδα αυτή έχει σχεδιαστεί για χρήση με λεπίδα ονομαστικής διαμέτρου 184 mm με μύτες καρβίδίου.

ΠΟΤΕ ΜΗν ΚΟΒΕΤΕ ΜΕΤάλλά ή ελαφριά κράματα, ειδικά μαγνησίου.

ΜΗ χρησιμοποιείτε τη συσκευή υπό συνθήκες υγρασίας ή με παρουσία νερού ή εύφλεκτων υγρών ή αερίων.

Αυτά τα φαλτοοπρίονα είναι επαγγελματικά ηλεκτρικά εργαλεία.

ΜΗν αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πλευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματιομού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματιομό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμολοιείτε μόνο σετ μπαταριών και φεριστές της DEWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών από το εργαλείο (εικ. Ρ)

ΣΗΜΕΙΩΣΗ: Για τα καλύτερα αποτελέσματα, να βεβαιώνεστε ότι το πακέτο μπαταριών 16 είναι πλήρως φορτιομένο.

Για Να Τοποθετησετε Το Πακετο Μπαταριων Στη Λαβη Του Εργαλειου

1. Ευθυγραμμίστε το πακέτο μπαταριών 16 με τις ράγες μέσα στη λαβή του εργαλείου (εικ. C).
2. Σπρώξτε το μέσα στη λαβή ώσπου να τερματίσει πλήρως και να ασφαλίσει στο εργαλείο και βεβαιωθείτε ότι δεν θα απασφαλιστεί.

Για να αφαιρεσετε το πακετο μπαταριων απο το εργαλειο

1. Πέστε το κουμπί απελευθέρωσης 44 της μπαταρίας και τραβήξετε σταθερά το πακέτο μπαταριών έξω από τη λαβή του εργαλείου.
2. Εισάγετε το πακέτο μπαταριών μέσα στο φορτιστή όπως περιγράφεται στο τμήμα περί φορτιστή του παρόντος εγχειριδίου.

Πακετα μπαταριων με δεικτη φορτιου (Εικ. Ρ)

Ορισμένα πακέτα μπαταριών D'EWALT περιλαμβάνουν ένα δείκτη φορτίου. Αυτός αποτελείται από τρεις πράσινες λυχνίες LED που υποδηλώνουν το επίπεδο του φορτίου που απομένει στο πακέτο μπαταριών.

Για να ενεργοποιήσετε το δείκτη φορτίου, πατήστε και κρατήστε πατημένο το κουμπί 26 του δείκτη φορτίου. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο του φορτίου στη μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, ο δείκτης φορτίου δεν θα ανάψει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Ο δείκτης φορτίου αποτελεί μόνο μια ένδείξη του φορτίου που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Εξοικείωση με τη συσκευή (Εικ. Α, Μ, Ε)

Ανοίξτε το κουτί και ανυψώστε το πριόνι από τη συσκευασία (Εικ. D) χρησιμολοιώντας τις πλευρικές εσοχές για τα χέρια ή τη λαβή ανύψωσης 15.

Τοποθετήστε το πριόνι άνω σε μια επίπεδη, οριζόντια επιφάνεια όπως σε έναν πάγκο εργασίας ή ένα ανθεκτικό τραπέζι.

Μελετήστε την Εικόνα Α για να εξοικειωθείτε με το πριόνι και τα διάφορα μέρη του. Το τμήμα σχετικά με τις ρυθμίσεις θα αναφέρεται σε αυτούς τους όρους και πρέπει να γνωρίζετε ποια και πού είναι αυτά τα εξαρτήματα.

ΠΡΟΣΟΧΗ: Κίνδυνος εμπλοκής. Για να μειώσετε τον κίνδυνο τροφατισμού, διατηρείτε τον αντίχειρα κάτω από τη λαβή χειρισμού όταν τραβάτε τη λαβή προς τα κάτω. Ο κάτω προφυλακτήρας θα κινηθεί προς τα πάνω καθώς τραβάτε τη λαβή χειρισμού προς τα κάτω, κάτι που θα μπορούσε να προκαλέσει εμπλοκή. Η λαβή χειρισμού είναι τοποθετημένη κοντά στον προφυλακτήρα για να επιτρέπει ειδικές κοπές.

Πιέστε προς τα κάτω ελαφρά στη λαβή χειρισμού 2 και τραβήξετε έξω τον πείρο ασφάλισης στην κάτω θέση 23. Ελευθερώστε προσεκτικά την προς τα κάτω πίεση και τραβήξετε τη λαβή χειρισμού, επιτρέποντάς της να ανυψωθεί στο πλήρες ύψος. Χρησιμοποιήστε τον πείρο ασφάλισης στην κάτω θέση όταν μεταφέρετε το πριόνι από μία θέση σε άλλη. Πάντα να χρησιμοποιείτε τις εσοχές χεριών ή τις πλευρικές λαβές 10 για να μεταφέρετε το πριόνι, όπως δείχνει η Εικόνα D. Ανατρέξετε στην Εικόνα E και το τμήμα Εγκατάσταση πλευρικών λαβών.

Εγκατάσταση πλευρικών λαβών (Εικ. Ε)

Το πριόνι οας συνοδεύεται από δύσα πλευρικές λαβές 10 που πρέπει να εγκατασταθούν στο πριόνι όπως φαίνεται στην Εικόνα Ε. Σφίξτε καλά χρησιμολοιώντας το κλειδί Άλεν που υπάρχει μέσα στη συσκευασία της πλευρικής λαβής.

Στερέωση σε πάγκο (Εικ. Α)

Παρέχονται οπές 3 και στα 4 πόδια για να διευκολυνθεί η στερέωση σε πάγκο, όπως δείχνει η Εικόνα Α. Πάντα στερεώνετε το πριόνι καλά σε σταθερή επιφάνεια για να αποτρέψετε τη μετακίνησή του. Για διευκόλυνση της δυνατότητας μεταφοράς του, το εργαλείο μπορεί να τοποθετηθεί σε τεμάχιο κόντρα πλακέ πάχους 12,7 mm ή μεγαλύτερο, το οποίο μπορεί στη συνέχεια να στερεωθεί με σύσφιξη επάνω στη βάση εργασίας που χρησιμοποιείτε ή να μετακίνηθεί σε άλλους χώρους εργασίας και να στερεωθεί εκ νέου με σύσφιξη.

ΣΗΜΕΙΩΣΗ: Αν επιλέξετε να στερεώσετε το πριόνι σας σε τεμάχιο κόντρα πλακέ, να βεβαιωθείτε ότι οι βίδες στερέωσης δεν προεξέχουν από την κάτω επιφάνεια του ξύλου. Το κόντρα πλακέ θα πρέπει να εδράζεται τέλεια στη διάταξη στήριξης του συστήματος εργασίας. Όταν συσφίγγετε το πριόνι σε οποιαδήποτε επιφάνεια εργασίας, συσφίγγετε μόνο στις προεξοχές σύσφιξης όπου βρίσκονται οι οπές για τις βίδες στερέωσης. Η σύσφιξη σε οποιοδήποτε άλλο σημείο θα εμποδίζει τη σωστή λειτουργία του πριονιού.

ΠΡΟΣΟΧΗ: Για την αποφυγή μαγκώματος ή μη ακριβούς εργασίας, διαφαλίζετε ότι η επιφάνεια στερέωσης δεν είναι στρεβλωμένη ή μη επίπεδη. Αν το πριόνι ταλαντεύεται πάνω στην επιφάνεια, τοποθετήστε ένα λεπτό τεμάχιο υλικού κάτω από ένα στήριγμα του πριονιού έως ότου το πριόνι να εδράζεται σταθερά πάνω στην επιφάνεια στερέωσης.

Αλλαγή ή εγκατάσταση νέας λεπίδας πριονιού (Εικ. F1–F3)

Ανατρέξτε στο τμήμα Λεπίδες πριονιού στην ενότητα Προαιρετικά αξεσουάρ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τροσματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο τραυματισμού, φορατε γάντια όταν χειρίζεστε τη λεπίδα πριονιού.

ΠΡΩΣΟΧΗ:

ποτέ μην πιέσετε το κουμπί της ασφάλισης της ατράκτου ( 35, Εικ. F2) όταν η λεπίδα βρίσκεται υπό τροφοδοσία ή κινείται.

- Μην κόβετε με αυτό το φαλτσοπρίονο μέταλλα ή προϊόντα τσιμεντοσανίδας.

Αντικατάσταση της λεπίδας (Εικ. Α, Κ, Τ1–3)

1. Αφαιρέστε το πακέτο μπαταρίας (16, Εικ. Β) από το πριόνι.
2. Ανυψώστε το βραχίονα στην πάνω θέση και ανυψώστε τον κάτω προφιλακτήρα 4 όσο το δυνατόν περισσότερο.
3. Λασκάρετε, αλλά μην αφαιρέσετε την πίσω βίδα 27 του στηρίγματος προφυλακτήρα περιστρέφοντάς την τέσσερις στροφές.
4. Λασκάρετε, αλλά μην αφαιρέσετε την μπροστινή βίδα (28, Eik. F1) του στηρίγματος προφυλακτήρα έως ότου το στήριγμα 29 μπορεί να ανυψωθεί αρκετά για να υπέχει πρόσβαση στη βίδα 31 της λεπίδας. Ο κάτω προφυλακτήρας θα παραμείνει ανυψωμένος λόγω της θέσης της βίδας του στηρίγματος προφυλακτήρα.
5. Πιέστε το κουμπί ασφάλειας άξονα (35, Εικ. F2) ενώ περιστρέφετε προσεκτικά τη λεπίδα πριονιού (30 με το χέρι έως ότου συμπλεχτεί η ασφάλεια.
6. Κρατώντας το κουμπί πατημένο, χρησιμοποιήστε το άλλο χέρι και την Τ40 πλευρά του παρεχόμενου κλειδιού 22 για να λασκάρετε τη βίδα 31 της λεπίδας. (Περιστρέψτε δεξιόστροφα, αριστερόστροφα σπειρώματα.)
7. Αφαιρέστε τη βίδα 31 της λεπίδας χρησιμοποιώντας την T40 πλευρά του παρεχόμενου κλειδιού, την εξωτερική ροδέλα (32, Εικ. F3) του σφιγκτήρα και τη λεπίδα 30. Μπορείτε να αφήσετε την εσωτερική ροδέλα 33 του σφιγκτήρα πάνω στον άξονα 34.

Εγκατάσταση λεπίδας (Εικ. C, F1–F3)

1. Αφαιρέστε το πακέτο μπαταρίας (16, Εικ. Β) από το πριόνι.
2. Με το βραχίονα ανυψωμένο, κρατώντας τον κάτω προφυλακτήρα 4 ανοικτό και το στήριγμα προφυλακτήρα 29 ανυψωμένο, τοποθετήστε τη λεπίδα 30 πάνω στον άξονα 34 και σε επαφή με την εσωτερική ροδέλα σφιγκτήρα 33 με τα δόντια της λεπίδας να δείχνουν στην κατεύθυνση περιστροφής όπως αυτή επισημαίνεται πάνω στο πριόνι.
3. Τοποθετήστε την εξωτερική ροδέλα σφιγκτήρα 32 πάνω στον άξονα 34.
4. Εγκαταστήστε τη βίδα 31 της λεπίδας και αφού συμπλέξετε την ασφάλεια 35 του άξονα, σφίξτε τη βίδα 31 καλά με το παρεχόμενο κλειδί 22 (περιστρέψτε αριστερόστροφα, αφού το σπείρωμα είναι αριστερόστροφο).
5. Επαναφέρετε το στήριγμα 29 του προφυλακτήρα στην αρχική του πλήρως κατεβασμένη θέση και σφίξτε καλά και τις δύο βίδες (27, 28) του στηρίγματος προφυλακτήρα για να συγκρατήσετε το στήριγμα στη θέση του.

ΠΕΡΟΕΙΔΟΠΟΙΗΣΗ: Το στήριγμα προφυλακτήρα πρέπει να επιστραφεί αν και λήρως κατεβασμένη θέση του και οι βίδες του στηρίγματος προφυλακτήρα να συσφιχτούν στερεώστε πριν τεθεί σε λειπουργία το πριόνι. Αν δεν γίνει αυτό, μπορεί να εμποδιστεί το κλείσιμο του προφυλακτήρα ή μπορεί να επιπραπεί στον προφυλακτήρα να έρθει σε επαφή με την περιστρεφόμενη λεπίδα πριονιού με αποτέλεσμα ζημιά στο πριόνι και βαρύ τραμματισμό ατόμων.

Μεταφορά του πριονιού (Εικ. Α)

ΠΑΝΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραμματισμό.

ΠΕΦΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού φαφαρτισμού, πάντα ασφαλίζετε το κουμπί 20 ασφάλισης στις Ράγες, το κουμπί ασφάλισης λοξής κοιής 5, το κουμπί ασφάλισης φαλτοοκοπής 12 και τον πείρο ασφάλισης στην κάτω θέση 23, πριν μεταφέρετε το πριόνι. (Βλ. Εικόνα Α.)

Για να μεταφέρετε άνετα το φαλτοοπρίονο από τη μία θέση στην άλλη, έχει συμπεριληφθεί μια λαβή ανύψωης. 15 στο πάνω μέρος του βραχίονα πριονιού και πλευρικές λαβές. 10 στη βάση, όπως δείχνει η Εικόνα Α.

Φύλαξη του φαλτσοπρίονου

Το φαλτσοπρίονο πρέπει να φυλάσσεται σε στεγνό μέρος και να κλειδώνεται με ασφαλή τρόπο, μακριά από παιδιά ή μη εκπαιδευμένα άτομα.

ΔΥΝΑΤΟΤΗΤΕΣ ΚΑΙ ΣΤΟΙΧΕΙΑ ΕΛΕΓΧΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Χρήση του συστήματος φωτισμού εργασίας LED XPS™ (Εικ. Α)

ΠΙΣ ΕΙΔΟΠΟΙΗΣΗ: Μην κοιτάζετε απευθείας στη λάμπα λειτουργίας.

ΣΗΜΕιΩΣΗ: Η μπαταρία πρέπει να είναι φορτισμένη και συνδεδεμένη στο φαλτσοπρίονο.

Μπορείτε να ενεργοποιήσετε το σύστημα φωτισμού εργασίας LED XPS™ με το διακόπτη τύπου μπουτόν 17. Το φως απενεργοποιείται αυτόματα σε 20 δευτερόλεπτα αν δεν χρησιμοποιείται το πριόνι. Το φως επίσης ενεργοποιείται αυτόματα κάθε φορά που πιέζετε τον κύριο διακόπτη σκανδάλης 1 του εργαλείου.

Για να κόψετε κατά μήκος μιας υπάρχουσας γραμμής μολυβιού που έχετε χαράξει πάνω σε ένα τεμάχιο έύλου, ενεργοποιήστε το σύστημα φωτισμού εργασίας XPS™ χρησιμοποιώντας το διακόπτη τύπου μπουτόν 17 (όχι με τον κύριο διακόπτη σκανδάλης) και κατόπιν τραβήξετε προς τα κάτω τη λαβή χειρισμού 2 για να φέρετε τη λεπίδα του πριονιού κοντά στο έύλο. Η οκιά της λεπίδας θα εμφανιστεί πάνω στο έύλο. Αυτή η γραμμή οκιάς υποδεικνύει το υλικό που θα αφαιρέσει η λεπίδα όταν πραγματοποιεί κοπή. Για να τοποθετήσετε ωωτά την κοπή ασς πάνω στη γραμμή μολυβιού, ευθυγραμμίστε τη γραμμή μολυβιού με το άκρο της οκιάς της λεπίδας. Να έχετε υπόψη σας ότι μπορεί να χρειαστεί να ρυθμίσετε τις γωνίες λοξής κοπής ή φαλτοσκοπής ώστε να ταιριάξετε ακριβώς τη γραμμή μολυβιού. Το πριόνι ασ είναι εξοπλισμένο με λειτουργία ανίχνευσης βλάβης της μπαταρίας. Ο φωτισμός εργασίας XPS™ αρχίζει να αναβοσβήνει όταν η μπαταρία πλησιάζει το τέλος της ωφέλιμης φόρτισής της ή όταν έχει υπερθερμανθεί η μπαταρία. Φορτίστε την μπαταρία πριν συνεχίσετε με τις εφαρμογές κοπής. Για οδηγίες φόρτισης του πακέτου μπαταρίας ανατρέξετε στο τμήμα Διαδικασία φόρτισης στην ενότητα Σημαντικές οδηγίες ασφαλείας για όλα τα πακέτα μπαταριών.

Κουμπί ασφάλισης λοξής κοπής (Εικ. Α, Ι)

Το κουμία ασφάλισης λοξής κοπής 5 σας επιτρέπει να ρυθμίσετε τη γωνία λοξής κοπής του πριονιού σας έως τις 48° δεξιά και 48° αριστερά. Η ασφάλιση γωνίας λοξής κοπής θα ρυθμίσει αυτόματα τη γωνία σε 10°, 15°, 22,5°, 31,62° και 45° τόσο αριστερά όσο και δεξιά.

Κουμπί ασφάλισης φαλτσοκοπής (Εικ. Α, L1, L2)

Η ασφάλιοη φαλτοοκοπής σας επιτρέπει να ρυθμίσετε τη γωνία φαλτοοκοπής του πριονιού έως 48° αριστερά. Για να προσαρμόσετε τη ρύθμιοη της φαλτοοκοπής, περιοτρέψτε το κουμπί ασφάλιοης φαλτοοκοπής 12 αριστερόστροφα για να το λασκάρετε. Για ύύσφίξη, περιοτρέψτε το κουμπί ασφάλιοης φαλτοοκοπής δεξιόστροφα.

Κουμπί ασφάλισης στις ράγες (Εικ. Α)

Το κουμπί ασφάλιοης στις ράγες 20 σας επιτρέπει να ασφαλίσετε την κεφαλή του πριονιού σταθερά για να εμποδίσετε την ολίοθηοή της πάνω στις ράγες. Αυτό είναι απαραίτητο όταν πραγματοποιείτε οριομένες κοπές ή όταν μεταφέρετε το πριόνι.

Πείρος ασφάλισης στην κάτω θέση (Εικ. Α)

ΠΡΕΙΔΟΠΟΙΗΣΗ: Ο πείρος κάτω ασφάλιοης θα πρέπει να χρομοποιείται μόνο σταν μετοφέρετε ή αποθηκεύετε το πριόνι. ΠΟΤΕ μη χρομοποιήσετε τον πείρο κάτω ασφάλιοης για οποιαδήποτε εργασία κοπής.

Για να ασφαλίσετε την κεφαλή του πριονιού στην κάτω θέση, οπρώξτε την κεφαλή του πριονιού προς τα κάτω, οπρώξτε μέσα τον πείρο 23 ασφάλισης στην κάτω θέση και απελευθερώσετε την κεφαλή πριονιού. Με τον τράπο αυτό η κεφαλή του πριονιού θα συγκρατηθεί με ασφάλεια στην κάτω θέση για μετακίνηση του πριονιού από μια θέση σε άλλη. Για να απελευθερώσετε την κεφαλή του πριονιού, πιέστε την προς τα κάτω και τραβήξτε έξω τον πείρο.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισμάτες κανονισμούς.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τροσματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκολέσει τραυματισμό.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Για να διασφαλίσετε ότι η διαδρομή κοπής της λέσες είναι απαλλαγμένη από εμπόδια, πάντα να πραγματοποιείτε μια δοκιμαστική εκτέλεση της κοπής χωρίς να είναι ενεργοποιημένη η συσκευή, πριν εκτελέσετε αποιεσδήποτε κοπές στο τεμάχιο εργασίας.

Κατάλληλη θέση σώματος και χεριών (Εικ. G1–G4)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να ρειώσετε τον κίνδυνο σοβαρού τρεφαρατιομού, ΠΑΝΤΑ να χρησιμοποιείτε τη ωωστή θέση των χεριών δπως φαίνεται στην Εικ. G1 και G2.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τροφατισμού, ΠΑΝΤΑ να διατηρείτε σταθερή λαβή, σε αναμονή τυχόν επικίνδυνης αντίδρασης.

- Να προσθέτετε οφιγκτήρες για την υποστήριξη του τεραχίου εργασίας, όταν αυτό είναι εφικτό.

- Ποτέ μην τοποθετήσετε τα χέρια σας κοντά στην περιοχή κοπής. Μην τοποθετήσετε τα χέρια σας πιο κοντά από 100 mm από τη λεπίδα.

- Κρατάτε το τεμόχιο εργασίας σφικτά σε επαφή με το τραπέζι και τον οδηγό όταν κόβετε. Κρατάτε τα χέρια σας, στη θέση τους, έως ότου έχει ελευθερωθεί σ διακόπτης οκανδάλης και έχει σταματήσει τελείως η κίνηση της λεπίδας.

• ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΜΠΟΡΕΙΤΕ ΝΑ ΕΛΕΓΞΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΜΗ ΔΙΑΣΤΑΥΡΩΝΕΤΕ ΤΑ ΧΕΡΙΑ, ΟΠΩΣ ΔΕΙΧΝΟΥΝ ΟΙ ΕΙΚΟΝΕΣ G3 ΚΑΙ G4.

- Κρατάτε το πόδια σταθερά στο δάπεδο και διατηρείτε σωστή ισορροπία. Καθώς μετακινείτε το βραχίονα λοξής κοπής αριστερά και δεξιά, ακολουθήστε τον και σταθείτε ελαφρά προς το πλάι της λεπίδας πριονιού.

• Βλέπετε μέσα από τις περσίδες του προφυλακτήρα όταν ακολουθείτε μια γραμμή μολυβιού.

Διακόπτης σκανδάλης (Εικ. Η)

Για να ενεργοποιήσετε το πριόνι, υθήστε αριστερά το μοχλό 18 ασφάλισης σε απενεργοποιημένη κατάσταση και κατόπιν πίεστε το διακόπτη οκανδάλης 1. Το πριόνι θα λειτουργεί όσο κρατάτε πατημένο το διακόπτη. Επιτρέψτε στη λεπίδα να επιτύχει πλήρη ταχύτητα περιστροφής πριν πραγματοποιήσετε την κοπή. Για να απενεργοποιήσετε το πριόνι, ελευθερώστε το διακόπτη. Αφήστε τη λεπίδα να σταματήσει να κινείται πριν ανυψώσετε την κεφαλή του πριονιού. Δεν υπάρχει προβλεψη για ασφάλιση του διακόπτη στην ενεργοποιημένη κατάσταση. Στο διακόπτη σκανδάλης έχει προβλεφθεί μια σπή 36 για την εισαγωγή λουκέτου που θα κλειδώνει το διακόπτη στην απενεργοποιημένη κατάσταση.

Το πριόνι σας δεν είναι εξοπλιομένο με αυτόματο ηλεκτρικό φρένο λεπίδας, αλλά η λεπίδα πριονιού θα πρέπει να σταματά σε 5 δευτερόλεπτα από την απελευθέρωση του διακόπτη σκανδάλης. Αυτό δεν μπορεί να ρυθμιστεί. Αν ο χρόνος σταματήματος υπερβαίνει επανειλημμένα τα 5 δευτερόλεπτα, παραδώστε το εργαλείο για σέρβις σε εξουσιοδοτημένο κέντρο σέρβις της DEWALT.

Πάντα να βεβαιώνεστε ότι η λεπίδα έχει σταματήσει, πριν την απομακρύνετε από την εντομή κοπής.

Εξαγωγή σκόνης (Εικ. Α, Ι)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Ορισμένα είδη σκόνης, όπως η σκόνη πλο δρυός ή οξιάς, θεωρούνται καρκινογόνα, ειδικά σε σύνδεση με πρόσθετα επεξεργασίας του ξύλου.

• Πάντα να χρησιμοποιείτε σύστημα απομάκρυνσης της σκόνης.
• Φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
• Συνιστάτε να φοράτε κατάλληλη αναπνευστική συσκευή.

Το πριόνι σας διαθέτει ενσωματωμένο στόμιο εξαγωγής σκόνης 14 που επιτρέλει να συνδεθεί είτε η παρεχόμενη σακούλα συλλογής σκόνης 37 είτε ένα σύστημα αναρρόφησης του συνεργείου.

Για να συνδέσετε τη σακούλα συλλογής σκόνης

1. Τοποθετήστε τη σακούλα συλλογής σκόνης 37 στο στόμιο εξαγωγής σκόνης 14 όπως δείχνει η Εικόνα I.

Για να αδειάσετε τη σακούλα συλλογής σκόνης

1. Αφαιρέστε τη σακούλα συλλογής σκόνης 37 από το πριόνι και ανακινήστε την προσεκτικά ή χτυπήστε την ελαφρά για να την αδειάσετε.
2. Συνδέστε πάλι τη σακούλα συλλογής σκόνης στο στόμιο εξαγωγής σκόνης 14.

Μπορεί να παρατηρήσετε ότι δεν θα απομακρυνθεί όλη η σκόνη από τη σακούλα. Αυτό δεν θα επηρεάσει την απόδοση κοπής αλλά θα μειώσει την αποτελεσματικότητα συλλογής σκόνης του πριονιού. Για να αποκαταστήστε την αποτελεσματικότητα συλλογής σκόνης του πριονιού σας, πιέστε το ελατήριο μέσα στη σακούλα συλλογής σκόνης όταν την αδειάζετε και χιωπήστε την ελαφρά οτο πλάι του κάδου απορριμάτων ή του δοχείου υποδοχής της σκόνης.

ΠΡΟΣΟΧΗ: Ποτέ μη χρησιμοποιήσετε το πριόνι αν δεν είναι στη σύστης η σακούλα συλλογής σκόνης ή το σύστημα εξαγωγής σκόνης της DEWALT. Η σκόνη του ξύλου μπορεί να δημιουργήσει κίνδυνο για την εισπνοή.

Κοπή με το πριόνι (Εικ. Α)

Αν δεν μπορείτε να στερεώσετε το τεμάχιο εργασίας πάνω στο τραπέζι και να το διατηρείτε σε επαφή με τον οδηγό με το χέρι (ακανόνιστο σχήμα κλπ.), ή αν το χέρι σας μπορεί να πλησιάσει πιο κοντά από 100 mm από τη λεπίδα, τότε πρέλει να χρησιμοποιηθεί ένας σφιγκτήρας ή άλλη διάταξη. Για

περισσότερες πληροφορίες ανατρέξτε στο τμήμα Στερέωση του τεμαχίου εργασίας με σύσφιξη.

Αν δεν χρησιμοποιείται η δυνατότητα ολίσθησης, βεβαιωθείτε ότι η κεφαλή πριονιού έχει σπρωχτεί όσο το δυνατόν προς τα πίσω και ότι είναι σφιγμένο το κουμπί ασφάλισης στις ράγες 20. Έτσι θα αποτραπεί η ολίσθηση του πριονιού κατά μήκος των ραγών του καθώς η λεπίδα συναντά το τεμάχιο εργασίας.

ΣΗΜΕΙΩΣΗ: ΜΗΝ ΚΟΒΕΤΕ ΜΕΤΑΛΛΑ Η ΕΙΔΗ ΤΟΙΧΟΠΟΙΙΑΣ ΜΕ ΑΥΤΟ ΤΟ ΠΡΙΟΝΙ. Μη χρησιμοποιήσετε κανενός είδους λεπίδα λείανοης.

ΣΗΜΕΙΩΣΗ: Πριν πραγματοποιήσετε κοπή, ανατρέξτε στο τμήμα Χρήση του προφυλακτήρα και ορατότητα στην ενότητα Ρυθμίσεις για σημαντικές πληροφορίες σχετικά με τον κάτω προφυλακτήρα.

Εγκάρσιες κοπές

'Ισια κοπή (Εικ. Α, G1, G2)

Μια εγκάρσια κοπή γίνεται με κοπή του ξύλου κάθετα στα νερά του υπό οποιαδήποτε γωνία. Μια ίσια εγκάρσια κοπή γίνεται με το βραχίονα λοξής κοπής στη θέση των μηδέν μοιρών. Ρυθμίστε και ασφαλίστε το βραχίονα λοξής κοπής στο μηδέν και συγκρατήστε το ξύλο σταθερά πάνω στο τραπέζι και σε επαφή με τον οδηγό. Με αφιγμένο το κουμπί ασφαλίσης στις ράγες 20, ενεργοποιήστε το πριόνι πιέζοντας το διακόπη σκανδάλης 1. Όταν το πριόνι επιτύχει την ταχύτητα λειτουργίας του (περίπου σε 1 δευτερόλεπτο), χαμηλώστε το βραχίονα ομαλά και αργά για να κόψετε δια μέσου του ξύλου. Αφήστε τη λεπίδα να σταματήσει τελείως πριν ανυψώσετε το βραχίονα.

Όταν κόβετε οτιδήποτε μεγαλύτερο από 51 mm x 102 mm, χρησιμοποιήστε μια κίνηση προς τα έξω-κάτω-πίου με το κουμπί ασφάλισης στης ράγες 20 ασφαλιομένο. Τραβήξτε το πριόνι έξω, προς το μέρος σας, χαμηλώστε την κεφαλή πριονιού προς το τεμάχιο εργασίας και αργά σπρώξτε το πριόνι πίου για να ολοκληρώσετε την κοιή. Μην επιτρέψετε στη λεπίδα πριονιού να έρθει σε επαφή με το πάνω μέρος του τεμαχίου εργασίας ενώ το τραβάτε έξω. Το πριόνι μπορεί να κινηθεί προς το μέρος σας, ενδεχομένως προκαλώντας τραυματισμό ή ζημιά στο τεμάχιο εργασίας.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Πάντα χρησιμποιείτε ένα σφιγκτήρα εργασίας κλατα διατηρείτε τον έλεγχο και να μειώνετε τον κίνδυνο πρόκλησης ζημιάς στο τεμόχιο εργασίας ή τραυματισμού στόμων, αν τα χέρια σας απαιτείται να βρίσκονται εντός 100 mm από τη λεπίδα κατά τη διάρκεια της κοπής.

ΣΗΜΕΙΩΣΗ: Το κουμπί αοφάλιοης στις τάγες 20 που φαίνεται στην Εικόνα Α πρέπει να είναι λασκαρισμένο για να επιτρέπει στο πριόνι να ολιοθήσει κατά μήκος των ραγών του.

Λοξές κοπές (Εικ. J, K)

Οι λοξές εγκάραίες κοπές γίνονται με το βραχίονα λοξής κοπής σε κάποια γωνία εκτός του μηδενός. Αυτή η γωνία συχνά είναι 45° για κατασκευή γωνιών, αλλά μπορεί να ρυθμιστεί σε οποιαδήποτε τιμή από μηδέν έως 48° αριστερά ή 48° δεξά. Για να ρυθμίσετε το πριόνι για λοξή κοπή, λασκάρετε το κουμπί ασφάλισης λοξής κοπής 5 περιστρέφοντάς το αριστερόστροφα. Τραβήξτε το κουμπί ασφάλισης λοξής κοπής για να μετακινήσετε το βραχίονα λοξής κοπής 7 στη γωνία λοξής κοπής που επίθυμείτε, σύμφωνα με την κλίμακα λοξής κοπής 8. Περιστρέψτε το κουμπί ασφάλισης λοξής κοπής δεξιόστροφα για να το οφίξετε. Πραγματοποιήστε την κοπή όπως περιγράφεται παραπάνω.

Όταν εκτελείτε μια λοξή κοπή σε τεμάχια εργασίας με πλάτος μεγαλύτερο από 51 mm x 102 mm που έχουν σχετικά μικρό μήκος, πάντα να τοποθετείτε τη μακρύτερη πλευρά σε επαφή με τον οδηγό (Εικ. Κ).

Για να επιτύχετε κοπή μέσω υπάρχουσας γραμμής μολυβιού σε ένα κομματί ξύλου, ρυθμίστε τη γωνία ώστε να συμφωνεί όσο το δυνατόν περισσότερο. Κόψτε το ξύλο λίγο μακρύτερο από ότι χρειάζεται και μετρήστε από τη γραμμή μολυβιού ως την κομμένη άκρη για να προσδιορίσετε προς ποια πλευρά πρέπει να ρυθμίσετε τη γωνία λοξής κοπής και κόψτε πάλι. Για το ακοπό αυτόν θα χρειαστεί ορισμένη εξάκκηση, αλλά είναι μια τεχνική που χρησιμοποιείται συχνά.

Φαλτσοκοπές (Εικ. L1, L2)

Μια φαλτοσκοπή είναι μια εγκάρσια κοπής που γίνεται με τη λεπίδα πριονιού σε κλίση ως προς το ξύλο. Για να ρυθμίσετε τη φαλτοσκοπή, λασκάρετε το κουμπί ασφάλισης φαλτοσκοπής 12 και μετακινήστε το πριόνι προς τα αριστερά όπως χρειάζεται. Αφού έχετε ρυθμίσει τη γωνία φαλτοσκοπής, σφίξτε την ασφάλισης φαλτοσκοπής καλά. Οι γωνίες φαλτοσκοπής μπορούν να ρυθμιστούν από 0° δεξιά έως 48° αριστερά.

Για να ρυθμίσετε την γωνία φαλτοοκοπής πέραν των 45° έως τις 48°,

1. Χαλαρώστε το κουμπί ρύθμισης φαλτσοκοπής 12.
2. Γείρετε την κεφαλή του πριονιού ελαφρά για να ούρετε την παράκαμψη φαλτσοκοπής 25 στη μία πλευρά.
3. Μετακινήστε την κεφαλή του πριονιού στις 48°.
4. Σφίξτε το κουμπί αοφάλιοης φαλτοοκοπής.

Ποιότητα της κοπής

Η ομαλότητα οποιασδήλοτε κοπής εξαρτάται από έναν αριθμό μεταβλητών. Παράγοντες όπως το είδος του υλικού που κόβεται, ο τύπος της λεπίδας, η αιχμηρότητα της λεπίδας και η ταχύτητα κοπής, όλοι συμβάλλουν στην ποιότητα της κοπής.

Όταν απαιτούνται αι πιο ομαλές κοπές, για δημιουργία κορνιζών και για άλλες εργασίας ακριβείας, θα έχετε τα επίθυμητά αποτελέσματα αν χροσιμοποήσετε μια αίχμησή λεπίδα (60 δοντιών με μύτη καρβιδίου) και έναν πιο αργό, ομοιόμορφο ρυθμό κοπής.

Βεβαιθείτε ότι το υλικό δεν κινείται ή ολισθαίνει μετακινείται κατά την κοπή. Στερεώστε το καλά στη θέση του. Αφήνετε πάντα τη λεπίδα να σταματήσει τελείως πριν ανυψώσετε το βραχίονα.

Αν στην πίσω πλευρά του τεμαχίου εργασίας εξακολουθούν να διαχωρίζονται μικρές ίνες ξύλου, κολλήστε ένα κομμάτι κολλητικής χαρτοταινίας στο ξύλο εκεί που θα γίνει η κοπή. Εκτελέστε την κοπή μέσα από την ταινία και αφαιρέστε προσεκτικά την ταινία όταν τελειώσετε.

Για τις διάφορες εφαρμογές κοπής, ανατρέξτε στη λίστα των συνιστώμενων λεπίδων πριονιού ειδικά για το πριόνι σας και επιλέξτε αυτή που ταιριάζει καλύτερα στις ανάγκες σας. Ανατρέξτε στο τμήμα Λεπίδες πριονιού στην ενότητα Προαιρετικά αξεσουάρ.

Στερεωση του τεμαχιου εργασιας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τροσματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ενα τεράχιο εργασίας που είναι σφιγμένο, ινη υπορημένο και στερεωμένο πριν από μια κοπή, μπορεί να μην είναι πλέον ισορροπημένο αφού ολοκληρωθεί η κοπή. Ενα μη ισορροπημένο φορτίο μπορεί να προκαλέσει ανατροπή του πριονιού ή οποιουδήποτε αντικειμένου στο οποίο είναι συνδεδεμένο το πριόνι, όπως τραπεζιού ή πάγκου εργασίας. Όταν πραγματοποιείτε μια κοπή όπου μπορεί να δημιουργηθεί πρόβλημα ισορροπίας, υποστηρίξτε κατάλληλα το τεράχιο εργασίας και βεβαιωθείτε ότι το πριόνι είναι σταθερά στερεωμένο με μπουλόνια σε σταθερή επιφάνεια. Μπορεί να προκύψει τραιματισμός.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Το πέλμα σύσφίξης πρέπει να παραμείνει συφιγμένο πάνω από τη βάση του πριονιού όταν χρησιμοποιείται ο σφιγκτήρας. Πάντα συσφίγγετε το τεμάχιο εργασίας στη βάση του πριονιού – όχη σε οποιοδήποτε άλλο μέρος της περιοχής εργασίας. Βεβαιώθείτε ότι το πέλμα σύσφίξης δεν είναι συσφιγμένο στο άκρο της βάσης του πριονιού.

ΠΕΦΕΙΔΟΠΟΙΗΣΗ: Πόντα χρησιμοποιείτε ένα σφιγκτήρα εργασίας γιδιατηρείτε τον έλεγχο και να μειώνετε τον κίνδυνο πρόκλησης ζημιάς στο τεμάχιο εργασίας ή τραυματισφού ατόμων, αν τα χέρια σας απαιτείται να βρίσκονται εντός 100 mm από τη λεπίδα κατά τη διάρκεια της κοπής.

Αν δεν μπορείτε να στερεώσετε το τεμάχιο εργασίας πάνω στο τραπέζι και να το διατηρείτε σε επαφή με τον οδηγό με το χέρι (ακανόνιστο σχήμα κλπ.), ή αν το χέρι σας υπάρχει πίθανότητα να πλησιάσει πιο κοντά από 100 mm από τη λεπίδα, τότε πρέπει να χρησιμοποιηθεί ένας οφιγκτήρας ή άλλη διάταξη.

Χρησιμοποιείτε το σφιγκτήρα υλικού που συνοδεύει το πριόνι σας. Για να προμηθευτείτε ένα σφιγκτήρα υλικού, επικοιωνήστε με τον τοπικό σας αντιπρόσωπο ή το αρμόδιο κέντρο σέρβις της DEWALT.

Αλλα βοηθήματα, όπως σφιγκτήρες με ελατήριο, σφιγκτήρες ράβδου ή σφιγκτήρες σχήματος C μπορεί να είναι κατάλληλα για ορισμένα μεγέθη και σχήματα υλικών. Να προσέχετε στην επιλογή και τοποθέτηση αυτών των σφιγκτήρων. Αφιερώσε χρόνο για να κάνετε μια δοκιμαστική εικονική κοπή πριν πραγματοποιήσετε την κοπή.

Για να εγκαταστήσετε το σφιγκτήρα (Εικ. Μ)

1. Με το οφιγκτήρα 38 να κοιτάζει πρας το πίσω μέρος του φαλτοοπρίουν, ειοάγετε τη ράβδα του οφιγκτήρα μέσα στην οπή 21 πίσω από τον οδηγό. Βεβαιθείτε ότι η αυλάκωση στο κάτω μέρος της ράβδου του οφιγκτήρα έχει εισαχθεί πλήρως μέσα στην οπή 21.
2. Περιστρέψτε το οφίγκτήρα 180° προς το μπροστινό μέρος του φαλτσοπρίουου.
3. Λασκάρετε το κουμπί για να προσαρμόσετε το βραχίονα του σφιγκτήρα προς τα πάνω ή κάτω, και κατόπιν χρηοιμοποιήροτε το κουμπί λεπτής ρύθμισης για να συσφίξετε σταθερά το τεμάχιο εργασίας.

ΣΗΜΕΙΩΣΗ: Τοποθετήστε το σφιγκτήρα στην αντίθετη πλευρά της βάσης όταν εκτελείτε φαλτοοκαπή. ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΕΛΕΓΧΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΦΙΓΚΤΗΡΑΣ ΔΕΝ ΕΜΠΟΔΙΖΕΙ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΠΡΙΟΝΙΟΥ Ή ΤΩΝ ΠΡΟΦΥΛΑΚΤΗΡΩΝ.

ΡΥΘΜΙΣΕΙΣ

ΠΡΘΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραγματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεοδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκολέσει τραγματισμό.

Το φαλτοσπρίονό σας έχει ρυθμιστεί πλήρως και με ακρίβεια στο εργοστάσιο κατά την κατασκευή του. Αν χρειαστεί επαναρρύθμιση λόγω μεταφοράς και χειρισμών ή για οποιονδήποτε άλλο λόγο, ακολουθήστε τις πιο κάτω οδηγίες για να ρυθμίσετε το πριόνι σας.

Οταν γίνει αυτό, οι ρυθμίσεις αυτές θα πρέπει να παραμείνουν ακριβείς. Τώρα αφιερώστε λίγο χρόνο για να ακολουθήσετε προσεκτικά αυτές τις οδηγίες ώστε να διατηρήσετε την ακρίβεια για την οποία είναι ικανό το πριόνι σας.

Ρύθμιση κλίμακας λοξής κοπής (Εικ. J, N)

Ασφαλίστε την κεφαλή του πριονιού στην κάτω θέση. Απασφαλίστε το κουμπί ασφάλισης λοξής κοπής 5 και περιατρέψτε το βραχίονα λοξής κοπής 7 έως ότου ασφαλίσει στη θέση 0° λοξής κοπής. Μην ασφαλίσετε το κουμπί ασφάλισης λοξής κοπής. Τοποθετήστε μια γωνιά σε επαφή με τον οδηγό και τη λεπίδα του πριονιού, όπως δείχνει η Εικόνα Ν. (Μην αγγίξετε τις μύτες των δοντιών της λεπίδας με τη γωνιά. Αν το κάνετε αυτό θα επηρεαστεί αρνητικά η ακρίβεια της μέτρησης.) Αν η λεπίδα του πριονιού δεν είναι ακριβώς κάθετη προς τον οδηγό, λασκάρετε τις τέσσερις βίδες (9, Εικ. J) οι οποίες συγκρατούν την κλίμακα λοξής κοπής 8 και μετακινήστε το βραχίονα λοξής κοπής και την κλίμακα προς τα αριστερά ή δεξιά έως ότου η λεπίδα είναι κάθετη προς τον οδηγό, όπως αυτό προσδιορίζεται με τη γωνιά. Σφίξτε πάλι τις τρεις βίδες.

Ρύθμιση καθετότητας λεπίδας ως προς το τραπέζι (Εικ. Α, L1, 0)

Για να ευθυγραμμίσετε τη λεπίδα καθετα ως προς το τραπέζι, ασφαλίστε τη λαβή χειρισμού στην κάτω θέση με τον πείρο ασφάλιος στην κάτω θέση εξαρτημάτων 23. Τοποθετήστε μια γωνιά σε επαφή με τη λεπίδα και βεβαιθείτε ότι η γωνιά δεν βρίσκεται πάνω σε δόντι. Ξεσφίξτε το κουμπί

ασφάλισης φαλτοσκοπής 12 και βεβαιωθείτε ότι ο βραχίονας φαλτοσκοπής είναι σταθερά σε επαφή με το στοπ 0° φαλτοσκοπής. Περιοτρέψτε τη βίδα ρυθμισης 0° φαλτοσκοπής 41 όπως χρειάζεται με ένα κλειδί Άλεν των 4 mm (δεν παρέχεται), ώστε η λεπίδα να είναι σε γωνία φαλτοσκοπής 0° ως προς το τραπέζι, όπως αυτό προσδιορίζεται με τη γωνιά.

Ρύθμιση του στοπ 45° φαλτσοκοπής αριστερά (Εικ. Α, L1, L2)

Για να ρυθμίσετε το αριστερό στοπ 45° φαλτοσκοπής, πρώτα λασκάρετε το κουμπί ασφάλισης φαλτοσκοπής και κατόπιν γείρετε την κεφαλή έως ότου αταματήσει. Επαληθεύστε ότι η παράκαψη φαλτοσκοπής 25 είναι στη θέση 45°. Αν ο δείκτης φαλτοσκοπής 40 δεν δείχνει ακριβώς 45°, περιοτρέψτε τροφοδότη βίδα ρύθμισης φαλτοσκοπής 45° 42 έως ότου ο δείκτης φαλτοσκοπής 40 δείξει 45°.

Χρήση του προφυλακτήρα και ορατότητα (Εικ. Α, Χ)

ΠΕΡΩΣΟΧΗ: Κίνδυνος εμπλοκής. Για να μειώσετε τον κίνδυνο πραφατισμού, διατηρείτε τον αντίχειρα κάτω από τη λαβή χειρισμού ότον τραβάτε τη λαβή προς τα κάτω. Ο κάτω προφυλακτήρας θα κινηθεί προς τα πάνω καθώς τραβάτε τη λαβή χειρισμού προς τα κάτω, κάτι που θα μπορούσε να προκαλέσει εμπλοκή.

Ο κάτω προφυλακτήρας 4 του πριονιού σας έχει σχεδιαστεί ώστε να αποκαλύπτει αυτόματα τη λεπίδα όταν κατεβάζετε το βραχίονα και να καλύπτει τη λεπίδα όταν ανυψώνετε το βραχίονα.

Πριν από κάθε χρήση, ή μετά από την πραγματοποίηση ρυθμίσεων, ανοίξε του κλείστε τον προφυλακτήρα (χωρίς να υπάρχει τροφοδοσία με ρεύμα) για να βεβαιθείτε ότι ο προφυλακτήρας ανοίγει ομαλά και κλείνει πλήρως. Δεν θα πρέπει να έρχεται σε επαφή με τη λεπίδα. Με το βραχίονα επάνω, ανυψώστε τον προφυλακτήρα (χωρίς να υπάρχει τροφοδοσία με ρεύμα) όπως δείχνει η Εικόνα Χ και ελευθερώστε τον. Ο προφυλακτήρας θα πρέπει να κλείσει πολύ γρήγορα. Μη χρησιμοποιήσετε το πριόνι αν ο κάτω προφυλακτήρας δεν κινείται ελεύθερα και δεν κλείνει πλήρως και πολύ γρήγορα. Σε καμία περίπτωση μη συοφίξετε ή δέσετε τον προφυλακτήρα σε ανοικτή θέση όταν χρησιμοποιείτε το πριόνι.

Ο προφυλακτήρας μπορεί να ανυψωθεί με το χέρι όταν εγκαθιστάτε ή αφαιρείτε λεπίδες πριονιού ή για έλεγχο του πριονιού. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗΝ ΑΝΥΨΩΣΕΤΕ ΤΟΝ ΚΑΤΩ ΠΡΟΦΥΛΑΚΤΗΡΑ ΜΕ ΤΟ ΧΕΡΙ ΑΝ ΔΕΝ ΕΧΕΙ ΣΤΑΜΑΤΗΣΕΙ ΤΕΛΕΙΩΣ ΝΑ ΚΙΝΕΙΤΑΙ Η ΛΕΠΙΔΑ.

ΣΗΜΕΙΩΣΗ: Για οριομένες ειδικές κοπές μεγάλων υλικών θα χρειαστεί να ανυψώσετε τον προφυλακτήρα με το χέρι. Ανατρέξτε στο τμήμα Κοπή μεγάλων υλικών στην ενότητα Ειδικές κοπές.

Το μπροστινό τμήμα του προφυλακτήρα διαθέτει περαίδες για καλύτερη ορατότητα κατά την κοπή. Παρόλο που οι περαίδες περιορίζουν δραματικά τα εκτινασσόμενα σωματίδια, υπάρχουν ανοίγματα στον προφυλακτήρα και γί' αυτό πρέπει πάντα να φοράτε γυαλιά ασφαλείας.

Ρύθμιση οδηγού ραγών (Εικ. Α)

Ελέγχετε τακτικά τις ράγες 13 ως προς το τζόγο ή το διάκενο. Μπορείτε να καθαρίζετε τις ράγες με ένα στεγνό και καθαρό πανί. Η δεξιά ράγα μπορεί να ρυθμιστεί με τη βίδα ρύθμισης ράγας 19 που φαίνεται στην Εικόνα Α. Για να μειώσετε το διάκενο, χρησιμοποιήστε ένα κλειδί Άλεν 4 mm και περιστρέψτε τη βίδα ρύθμισης σταδιακά δεξιόστροφα ενώ μετακινείτε την κεφαλή πριονιού εμπρός και πίσω. Μειώστε το τζόγο ενώ διατηρείτε την ελάχιστη δύναμη ολίσθησης.

Υποστήριξη για τεμάχια μεγάλου μήκους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τροσματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις, εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης, ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραιματισμού.

ΠΑΝΤΑ ΥΠΟΣΤΗΡΙΖΕΤΕ ΤΑ ΤΕΜΑΧΙΑ ΜΕΓΑΛΟΥ ΜΗΚΟΥΣ.

Σε καμία περίπτωση μη χρησιμοποίησετε άλλο άτομο ως υποκατάστατο επέκτασης τραπεζιού, ως πρόσθετο στήριγμα για τεμάχιο εργασίας που έχει μεγαλύτερο μήκος ή πλάτος από το βασικό τραπέζι του φαλτσοπρίουνοι ή για να βοηθήσει στην προώθηση, την υποστήριξη ή το τράβηγμα του τεμοχίου εργασίας.

Υποστηρίζετε τα μενάλου μήκους τεμάχια εργασίας χρησιμοποιώντας οποιοδήποτε πρόσφορο μέσο όπως πάγκους πριονιού ή παρόμοιες διατάξεις για να αποτρέψετε την πτώση των άκρων.

Κοπή κορνιζών φωτογραφιών, κουτιών διοράματος και άλλων κατασκευών με τέσσερις πλευρές

(Eik. P, Q)

Για να κατανοήσετε καλύτερα πώς να κατασκευάσετε τα είδη που αναφέρονται εδώ, συνιστούμε να δοκιμάσετε μερικές απλές κατασκευές χρησιμοποιώντας άχρηστο ξύλο έως ότου αναπτύξετε μια «αίσθηση» για το πριόνι σας.

Το πριόνι σας είναι το τέλειο εργαλείο για λοξή κοπή γωνιών όπως αυτών που φαίνονται στην Εικόνα Ρ. Το σχέδιο Α στην Εικόνα Ο δείχνει μια ένωση που έγινε με χρήση της ρύθμισης φαλτσογωνιάς για φαλτσοκοπή των άκρων των δύο σανίδων σε γωνία 45° ώστε να παροχθεί μια γωνία 90°. Για αυτή την ένωση, ο βραχίονας λοξής κοπής ήταν ασφαλισμένος στη θέση μηδέν και η ρύθμιση γωνίας φαλτσοκοπής ήταν ασφαλισμένη στις 45°. Το ξύλο τοποθετήθηκε με την πλατιά επίπεδη πλευρά σε επαφή με το τραπέζι και τη στενή ακμή σε επαφή με τον οδηγό. Η ίδια κοπή μπορεί να γίνει με λοξή κοπή δεξιά και αριοτερά με την πλατιά επιφάνεια σε επαφή με τον οδηγό.

Κοπή κορνιζών και άλλων πλαισίων (Εικ. Ο)

Το σχήμα Β στην Εικόνα Κ δείχνει μια ένωση που έγνε νε με ρύθμιση του βραχίονα λοξής κοπής σε 45° για να κοπούν οι δύο σανίδες ώστε να σχηματιστεί γωνία 90°. Για να πραγματοποιήσετε αυτόν τον τύπο της ένωσης, ρυθμίστε τη γωνία φαλτοοκοπής σε μηδέν και το βραχίονα λοξής κοπής σε 45°. Και πάλι το ξύλο τοποθετείται με την πλατιά πλευρά σε επαφή με το τραπέζι και τη στενή ακμή σε επαφή με τον οδηγό.

Οι Εικόνες Ρ και Ω αφορούν αντικείμενα με τέσσερις πλευρές.

Όταν αλλάζει ο αριθμός των πλευρών, αλλάζουν και οι γωνίες λοξής κοπής και φαλτσοκοπής. Ο πιο κάτω πίνακας αναφέρει τις σωστές ρυθμίσεις γωνίας για διάφορα σχήματα.

— ΠΑΡΑΔΕΓΜΑΤΑ —

ΑΡΙΘΜΟΣ ΠΛΕΥΡΩΝ ΓΩΝΙΛ ΛΟΞΗΣ Η ΦΑΛΤΣΑΣ ΚΟΠΗΣ

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Για τη δημιουργία του πίνακα έγινε η υπόθεση ότι όλες οι πλευρές είναι ίσου μήκους. Για κάποιο σχήμα που δεν αναφέρεται στον πίνακα, χροημοποιήστε τον εξής υπολογιοτικό τύπο: Αν διαιρέσετε το 180° με τον αριθμό των πλευρών έχετε τη γωνία λοξής κοπής (αν το υλικό κόβεται κάθετα) ή φαλτσοκοπής (αν το υλικό κόβεται ενώ στηρίζεται στην πλατιά του επιφάνεια).

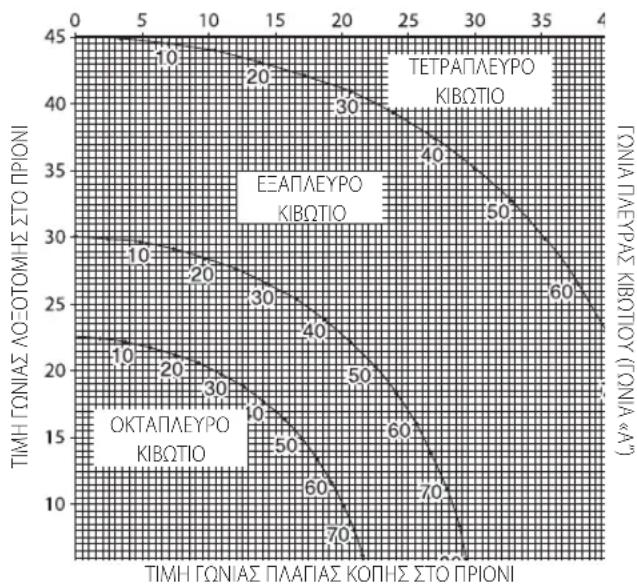

Πραγματοποίηση σύνθετων λοξών κοπών (Εικ. R)

Μια σύνθετη λοξή κοπή είναι μια κοπή που γίνεται με ταυτόχρονη χρήση γωνίας λοξής κοπής και γωνίας φαλτοοκοπής. Αυτός είναι ο τύπος της κοπής που χρησιμοποιείται για τη δημιουργία πλαιοίων ή κίβωτίων με κεκλιμένες πλευρές όπως αυτό που φαίνεται στην Εικόνα Ρ.

ΣΗΜΕΙΩΣΗ: Αν η γωνία κοπής διαφέρει από κοπή σε κοπή, ελέγξετε ότι έχουν ασφαλίσει καλά το κουμπί ασφάλιοης λοξής κοπής και η λαβή ασφάλιοης φαλτοοκοπής. Αυτά πρέπει να ασφαλίζονται μετά την πραγματοποίηση οποιαοδήποτε ρύθμιοης γωνίας λοξής κοπής ή φαλτοοκοπής.

Ο παρακάτω πίνακας θα σας βοηθήσει να επιλέξετε τις σωστές γωνίες φάλτοας και λοξής κοπής για τα συνήθη είδη σύνθετης λοξής κοπής. Για να χρησιμοποιήσετε το διάγραμμα, επιλέξετε την επιθυμητή γωνία Α (Εικ. Ρ) για την κατασκευή σας και εντοπίστε τη γωνία αυτή στο κατάλληλο τόξο στο διάγραμμα. Αλιό το σημείο αυτό ακολουθήσε το διάγραμμα ευθεία προς τα κάτω για να βρείτε τη σωστή γωνία φαλτσοκοπής και ευθεία οριζόντια για να βρείτε τη σωστή γωνία λοξής κοπής.

Ρυθμίστε το πριόνι σας στις προβλεπόμενες γωνίες και κάνετε λίγες δοκιμαστικές κοπές. Εξασκηθείτε στη συναρμογή των κομμένων τημμάτων έως ότου αναπτύξετε μια αίσθηση για αυτή τη διαδικασία και αισθάνεστε άνετα να την πραγματοποιείτε.

Παράδειγμα: Για να κατασκευάσετε ένα 4πλευρο κιβώτιο με εξωτερικές γωνίες 26° (γωνία Α, Εικ. Ρ), χρησιμοποιήστε το πάνω δεξιά τόξο. Βρείτε τις 26° πάνω στην κλίμακα του τόξου. Ακολουθήστε την οριζόντια τέμνουσα γραμμή προς οποιαδήποτε από τις δύο πλευρές για να βρείτε τη ρύθμιση γωνίας λοξής κοπής για το πριόνι (42°). Παραμοίως, ακολουθήστε την κάθετη τέμνουσα γραμμή προς το πάνω ή το κάτω μέρος για να αποκτήσετε τη ρύθμιση γωνίας φολτσοκοπής για το πριόνι (18°). Δοκιμάζετε πάντα τις κοπές σε λίγα κομμάτια άχρηστου ξύλου για να επαληθεύσετε τις ρυθμίσεις του πριονιού.

Κοπή σοβατεπί (Εικ. S)

Ευθείες κοπές 90°:

Τοποθετήστε το ξύλο σε επαφή με τον οδηγό και συγκρατήστε το στη θέση του όπως φαίνεται στην Εικόνα S. Ενεργοποιήστε το πριόνι, αφήστε τη λεπίδα να φθάσει σε πλήρη ταχύτητα και χαιμηλώστε το βραχίονα ομαλά σε όλη την κοπή.

Κοπη σοβατεπι υψους εως 89 mm σε επαφη καθετα με τον οδηγο

Τοποθετήστε το υλικό όπως δείχνει η Εικόνα S.

Όλες οι κοπές θα πρέπει να γίνουν με την πίσω πλευρά του σοβατεπί σε επαφή με τον οδηγό και με το κάτω μέρος του σοβατεπί σε επαφή με το τραπέζι.

ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ

Αριστερή πλευρά Λοξή κοπή αριστερά 45°	Λοξή κοπή δεξιά 45°
Φυλάξτε την αριστερή πλευρά της κοπής	Φυλάξτε την αριστερή πλευρά της κοπής
Δεξιά πλευρά Λοξή κοπή δεξιά 45°	Λοξή κοπή αριστερά 45°
Φυλάξτε τη δεξιά πλευρά της κοπής	Φυλάξτε τη δεξιά πλευρά της κοπής

Υλικό έως 89 mm μπορεί να κοπεί όπως περιγράφηκε πιο πάνω. Το πλάτος του υλικού δεν μπορεί να υπερβαίνει τα 19 mm.

Κοπη κορνιζας οροφης (Εικ. Τ, Ο)

Για να εφαρμόσει σωστά, η κορνίζα οροφής πρέπει να κοπεί με σύνθετες λοξές κοπές εξαιρετικής ακρίβειας.

Οι δύο επίπεδες επιφάνειες σε ένα τμήμα κορνίζας οροφής είναι σε γωνίες οι οποίες, αν προστεθούν δίνουν ακριβώς 90°. Οι περισσότερες, αλλά όχι όλες οι κορνίζες οροφής έχουν μια πάνω πίσω γωνία (το τμήμα που εφάπτεται στην οροφή) μεγέθους 52° και κάτω πίσω γωνία (το τμήμα που εφάπτεται στον τοίχο) μεγέθους 38°.

Το φαλτοσπρίονό σας έχει ειδικά προρρυθμισμένα σημεία ασφάλισης στις 31,6° αριοτερά και δεξιά για την κοπή κορνίζας οροφής στη σωστή γωνία. Επίσης υπάρχει σημάδι στην κλίμακα φαλτσοκοπής στις 33,8°.

Ο πίνακας Ρύθμιση φαλτσοκοπής/Τύπος κοπής δίνει τις σωστές ρυθμίσεις για την κοπή κορνίζας οροφής. (Οι αριθμοί για της ρυθμίζεις λοξής κοπής και φαλτσοκοπής είναι πολύ ακριβείς και δεν είναι εύκολο να ρυθμιστούν με ακρίβεια στο πριόνι σας.) Επειδή τα περισσότερα δωμάτια δεν έχουν γωνίες ακριβώς 90°, θα χρειαστεί όύτως ή άλλως να προσαρμόσετε τις ρυθμίσεις σας με λεπτομέρεια.

ΟΙ ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΔΟΚΙΜΕΣ ΜΕ ΑΧΡΗΣΤΑ ΥΛΙΚΑ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΕΣ!

Οδηγιες κοπης κορνιζας οροφης με την επιπεδη πλευρα στο τραπεζι και με χρηση των δυνατοτητων συνθετης κοπης

1. Τοποθετήστε την κορνίζα με την πλατιά πίσω επιφάνεια να εφάπτεται πλήρως με την επιφάνεια του τραπεζιού του πριονιού (Εικ. Τ).
2. Οι παρακάτω ρυθμίσεις είναι για όλες τις συνήθεις (στις ΗΠΑ) κορνίζες οροφής με γωνίες 52° και 38°.

ΡΥΘΜΙΣΗ ΦΑΛΤΣΟΚΟΠΗΣ ΤΥΠΟΣ ΚΟΠΗΣ

33,8° ΑΡΙΣΤΕΡΗ ΠΛΕΥΡΑ, ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ:
	Πάνω μέρος της κορνίζας σε επαφή με τον οδηγό
	Τραπέζι λοξής κοπής ρυθμιομένο δεξιά στις 31,62°
	Φυλάξτε το αριστερό άκρο της κοπής
33,8° ΔΕΞΙΑ ΠΛΕΥΡΑ, ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ:
	Το κάτω μέρος της κορνίζας σε επαφή με τον οδηγό
	Τραπέζι λοξής κοπής ρυθμιομένο αριστερά στις 31,62°
	Φυλάξτε το αριστερό άκρο της κοπής
33,8° ΑΡΙΣΤΕΡΗ ΠΛΕΥΡΑ, ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ:
	Το κάτω μέρος της κορνίζας σε επαφή με τον οδηγό
	Τραπέζι λοξής κοπής ρυθμιομένο αριστερά σ τις 31,62°
	Φυλάξτε το δεξιό άκρο της κοπής
33,8° ΔΕΞΙΑ ΠΛΕΥΡΑ, ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ:
	Πάνω μέρος της κορνίζας σε επαφή με τον οδηγό
	Τραπέζι λοξής κοπής ρυθμιομένο δεξιά στις 30,62°
	Φυλάξτε το δεξιό άκρο της κοπής

ΣΗΜΕΙΩΣΗ: Όταν ρυθμίζετε τις γωνίες φάλτσας και λοξής κοπής για όλες τις ούνθετες λοξές κοπές, να θυμάστε ότι οι γωνίες που παρουσιάζονται για κορνίζες οροφής είναι πολύ ακριβείς και είναι δύσκολο να ρυθμιστούν ακριβώς. Επειδή μπορούν να μετακινηθούν ελαφρά και πολύ λίγα δωμάτια έχουν ακριβές ορθογώνιες γωνίες, πρέπει να δοκιμάσετε όλες τις ρυθμίσεις σε άχρηστα κομμάτια κορνίζας.

ΟΙ ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΔΟΚΙΜΕΣ ΜΕ ΑΧΡΗΣΤΑ ΥΛΙΚΑ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΕΣ!

Εναλλακτικη μεθοδος για κοπη κορνιζας οροφης

Τοποθετήσε την κορνίζα υπό γωνία ανάμεσα στον οδηγό 11 και στο τραπέζι πριονιού 43, όπως δείχνει η Εικόνα Ο.

Το πλεονέκτημα στην κοπή κορνίζας οροφής με αυτή τη μέθοδο είναι ότι δεν χρειάζεται φαλτοοκοπή. Πολύ μικρές αλλαγές στη γωνία λοξής κοπής μπορούν να γίνουν χωρίς να επηρεαστεί η γωνία φαλτοοκοπής. Με αυτό τον τρόπο, όταν αντιμετωπίζετε γωνίες άλλες από 90°, το πριόνι μπορεί να ρυθμιστεί γρήγορα και εύκολα για τις γωνίες αυτές.

Οδηγιες κοπης κορνιζας οροφης σε γωνια αναμεσα στον οδηγο και τη βαση του πριονιου για ολες τις κοπες

Αυτό το πριόνι μπορεί να κόψει έως 14 mm x 92 mm κορνίζας οροφής.

1. Τοποθετήστε την κορνίζα υπό γωνία ανάμεσα στον οδηνό 11 και στο τραπέζι πριονιού 43, όπως δείχνει η Εικόνα Ο.
2. Τα υπό γωνία «επίπεδα" τμήματα στο πίσω μέρος της κορνίζας πρέλει να εδράζονται τέλεια στον οδηγό και το τραπέζι πριονιού.

ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ

Αριστερή πλευρά Λοξή κοπή δεξιά στις 45°	Λοξή κοπή αριστερά στις 45°
Φυλάξτε τη δεξιά πλευρά της κοπής	Φυλάξτε τη δεξιά πλευρά της κοπής
Δεξιά πλευρά Λοξή κοπή αριστερά στις 45°	Λοξή κοπή δεξιά στις 45°
Φυλάξτε την αριστερή πλευρά της κοπής	Φυλάξτε την αριστερή πλευρά της κοπής

Ειδικές κοπές

ΠΟΤΕ ΜΗΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΤΕ ΚΑΜΙΑ ΚΟΠΗ ΑΝ ΤΟ ΥΛΙΚΟ ΔΕΝ ΕΙΝΑΙ ΣΤΕΡΕΩΜΕΝΟ ΠΑΝΩ ΣΤΟ ΤΡΑΠΕΖΙ ΚΑΙ ΣΕ ΕΠΑΦΗ ΜΕ ΤΟΝ ΟΔΗΓΟ.

Κυρτωμενο υλικο (ΕΙΚ. V, W)

Όταν κόβετε κυρτωμένο υλικό πάντα ρυθμίζετε τη θέση του όπως φαίνεται στην Εικόνα Τ και σε καμία περίπτωση όπως δείχνει η εικόνα Εικόνα Τ. Η λανθαομένη τοποθέτηση του υλικού θα προκαλέσει την ενοφήνωση της λεπίδας όταν πλησιάζει η ολοκλήρωση της κοπής.

Κοπή στρογγυλών υλικών

ΤΑ ΣΤΡΟΓΓΥΛΑ ΥΛΙΚΑ ΠΡΕΠΕΙ ΝΑ ΣΥΣΦΙΓΓΟΝΤΑΙ Η ΝΑ ΣΥΓΚΡΑΤΟΥΝΤΑΙ ΣΤΑΘΕΡΑ ΩΣ ΠΡΟΣ ΤΟΝ ΟΔΗΓΟ ΓΙΑ ΝΑ ΑΠΟΤΡΑΠΕΙ Η ΚΥΛΙΣΗ ΤΟΥΣ.

Αυτό είναι εξαιρετικά σημαντικό κατά την πραγματοποίηση κοπών υπό γωνία.

Κοπη μεγαλων υλικων (ΕΙΚ. Χ)

Κατά καιρούς θα αντιμετωπίζετε κάποιο κομμάτι ξύλου που θα είναι πολύ μεγάλο για να χωρέσει κάτω από τον κάτω προφυλακτήρα. Για να περάσετε τον προφυλακτήρα πάνω από το ξύλο, με το πριόνι απενεργοποιημένο και με το δεξιό σας χέρι πάνω στη λαβή χειρισμού, τοποθετήστε το δεξιό σας αντίχειρα έξω από το πάνω τμήμα του προφυλακτήρα και ανεβάστε τον προφυλακτήρα μόνον όσο αρκεί για να περάσετε το ξύλο, όπως δείχνει η Εικόνα Χ. Ελευθερώστε τον προφυλακτήρα πριν θέσετε σε λειτουργία το μοτέρ. Ο μηχανιομός του προφυλακτήρα θα λειτουργεί κανονικά κατά τη διάρκεια της κοπής. Αυτό πρέπει να το κάνετε μόνον όταν είναι απαραίτητο. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗ ΔΕΣΕΤΕ, ΚΟΛΛΗΣΕΤΕ ΜΕ ΤΑΙΝΙΑ ́Н ΣΥΓΚΡΑΤΗΣΕΤΕ ΜΕ ΟΠΟΙΟΝΔΗΠΟΤΕ ΑΛΛΟ ΤΡΟΠΟ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ ΣΕ ΑΝΟΙΚΤΗ ΘΕΣΗ ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΡIONΙΟΥ ΑΥΤΟΥ.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DFWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προ ωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση

προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανοη

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανοη.

Καθαρισμός

ΠΡΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρεφωποποήστε έηρό σέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αεριαμού. Όταν εκτελείτε αυτή τη διαδικοσίο, να φοράτε εγκεκριμένο προστοτευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χρησιμές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίουν την ποίότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Προαιρετικά παρελκόμενα

ΠΡΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί επειδή παρελκόμενα εκτός από αυτά που διατίθενται από την ΔΙ. WALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτά μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματιομού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την ΔΕWALT.

Τα παρακάτω αξεσουάρ, που έχουν σχεδιατεί για το πριόνι σας, μπορεί να σας φανούν χρήσιμα. Σε ορισμένες περιπτώσεις, άλλα υποστηρίγματα εργασίας, στοπ μήκους, σφιγκτήρες κλπ. που μπορείτε να προμηθευτείτε τοπικά, μπορεί να είναι πιο κατάλληλα. Να προσέχετε στην επιλογή και τη χρήση των αξεσουάρ. Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ συμβουλευτείτε το συνεργαζόμενο κατάστημα.

Λεπιδες πριονιου

ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΠΡΙΟΝΙΟΥ ΤΩΝ 184 mm ΜΕ ΣΤΡΟΓΓΥΛΕΣ ΟΠΕΣ ΑΞΟΝΑ ΔΙΑΜΕΤΡΟΥ 16 mmΚΑΙ ΜΕΓΙΣΤΗ ΕΝΤΟΜΗ ΚΟΠΗΣ 2,1 mm. Η ΔΙΑΒΑΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΤΟΥΛΑΧΙΣΤΟΝ 4000 RPM. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΛΕΠΙΔΕΣ ΜΕ ΟΠΕΣ ΑΞΟΝΑ ΣΧΗΜΑΤΟΣ ΡΟΜΒΟΥ. Σε καμία περίπτωση μη χρησιμοποιήσετε λεπίδα διαφορετικής διαμέτρου. Δεν θα υπάρχει επαρκής προστασία από τους προφυλακτήρες. Χρησιμοποιείτε μόνο λεπίδες εγκάροιας κοπής! Μη χρησιμοποιήσετε λεπίδες που έχουν σχεδιαστεί για διαμήκη κοπή (σχίσιμο), λεπίδες συνδυασμού ή λεπίδες με γωνίες αγκίστρου μεγαλύτερη από 7°.

ΠΕΡιΓΡάΦΕΣ λΕΠιΔΩν

ΕΦάΡΜΟΓΗ ΔιάΜΕΤΡΟΣ ΔΟνΤιά

Γενικών εργασιών 184 mm 40

Λεπτή κοπή ξύλου 184 mm 60

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαϊνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Επαναφορτιζόμενη μπαταρία

Η μπαταρία μεγάλης διάρκειας λειτουργίας πρέπει να επαναφορτίζεται, όταν αδυνατεί πλέον να παράγει επαρκή ιοχύ για εργασίες, οι οποίες πραγματοποιούνταν εύκαλα στο παρελθόν. Στο τέλος της υφέλιμης διάρκειας ζωής της, απορρίψτε της με τρόπο που σέβεται το περιβαλλον:

• Εξαντλήστε τη μπαταρία λειτουργώντας το εργαλείο, κατόπιν αφαιρέστε την από το εργαλείο.
• Οι κυψέλες μπαταριών λιθίου-ιόντων είναι ανακυκλώσιμες. Παραδίδετέ τις στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα ουλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με ωωτό τρόπο.

Οδηγός αντιμετώπισης προβλημάτων

NA THPEITE ΟΠΩΣΔΗΠΟΤΕ ΤΟΥΣ ΚΑΝΟΝΕΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΒΛΗΜά ΠΟιά ΗΤάν Η άιΤιά; Τι ΠΡΕΠΕι νά ΚάνΕΤΕ

Το πριόνι δεν τίθεται σε λειτουργία	Δεν έχει εγκατασταθεί μπαταρία	Εγκαταστήσε μπαταρία. Ανατρέξτε στην ενότητα Εγκατάσταση και αφαίρεση πακέτου μπαταρίας.
	Η μπαταρία δεν είναι φορτιομένη	Φορτίστε τη μπαταρία. Ανατρέξτε στην ενότητα Διαδικασία φόρτισης.
	Οι ψήκτρες είναι φθαρμένες Αναθέστε την αντικατάσταση των ψηκτρών σε εξουσιοδοτημένο κέντρο σέρβις.
Το πριόνι πραγματοποιεί μη ικανοποιητικές κοπές	Μη αιχμηρή λεπίδα	Αντικαταστήσε τη λεπίδα. Ανατρέξτε στην ενότητα Αλλαγή ή εγκατάσταση νέας λεπίδας πριονιού.
	Η λεπίδα έχει τοποθετηθεί ανάποδα	Γυρίστε τη λεπίδα από την άλλη πλευρά. Ανατρέξτε στην ενότητα Αλλαγή ή εγκατάσταση νέας λεπίδας πριονιού.
	Ρετοίνι ή πίσσα στη λεπίδα Αφαιρέστε τη λεπίδα και καθαρίστε τη με χονδρό σύρμα τριψίματος και νέφτι ή οικιακό καθαριστικό φούρνου.
	Λανθασμένη λεπίδα για την εκτελούμενη εργασία	Αλλάξτε τύπο λεπίδας. Ανατρέξτε στο τμήμα Λεπίδες πριονιού στην ενότητα Προαιρετικά αξεσουάρ.
Το φως εργασίας XPSTM αναβοσβήνει	Η μπαταρία δεν είναι φορτιομένη	Φορτίστε τη μπαταρία. Ανατρέξτε στην ενότητα Διαδικασία φόρτισης.
Το μηχάνημα δονείται υπερβολικά	Το πριόνι δεν έχει στερεωθεί καλά στη βάση ή στον πάγκο εργασίας	Σφίξτε όλα τα εξαρτίμματα στερέωσης. Ανατρέξτε στην ενότητα Στερέωση σε πάγκο.
	Η βάση ή α πάγκος είναι σε ανομοιόμαρφα δάπεδα	Τοποθετήσε σε επίπεδη και οριζόντια επιφάνεια. Ανατρέξτε στην ενότητα Εξοικείωση.
	Έχει υποστεί ζημιά η λεπίδα πριονιού	Αντικαταστήσε τη λεπίδα. Ανατρέξτε στην ενότητα Αλλαγή ή εγκατάσταση νέας λεπίδας πριονιού.
Δεν επιτυγχάνονται ακριβείς λοξές κοπές	Η κλίμακα λοξής κοπής δεν έχει ρυθμιστεί σωστά	Ελέγξτε και ρυθμιστε. Ανατρέξτε στο τμήμα Ρύθμιση κλίμακας λοξής κοπήσσην ενότητα Ρυθμίσεις.
	Η λεπίδα δεν είναι γωνιασμένη με τον οδηγό	Ελέγξτε και ρυθμιστε. Ανατρέξτε στο τμήμα Ρύθμιση κλίμακας λοξής κοπήσσην ενότητα Ρυθμίσεις.
	Η λεπίδα δεν έναι κάθετη με το τραπέζι.	Ελέγξτε και ρυθμιστε τον οδηγό. Ανατρέξτε στο τμήμα Ρύθμιση καθετότητας λεπίδας ως προς το τραπέζι στην ενότητα Ρυθμίσεις.
	Τα τεμάχιο εργασίας κινείται Στερεώστε το τεμάχιο εργασίας σταθερά με υώφιξη ως προς τον οδηγό ή κολλήστε γυαλόχαρτο νούμερο 120 στον οδηγό χρηαιμοποιώντας κόλλα.
	Πλάκα εντοιμής φθαρμένη ή έχει ζημιά Παραδώστε το μηχάνημα σε εξουσιοδοτημένο κέντρο σέρβις.
Η λεπίδα σφηνώνει στο υλικό	Κοπή κυρτωμένου υλικού	Ανατρέξτε στο τμήμα Κυρτωμένο υλικό στην ενότητα Ειδικές κοπές.

Belgique etLuxembourg België en Luxemburg	DeWALT Belgium BVBAEquide Walcheertsstraat 162800 Mecheln	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	DrWALT (Stanley Black&Decker A5)Roshildovej 222620 Alberndund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland	DrWALTRichard Klinger Str. 1165510 Isteln	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DLWALT (D3δικ, A.L.LUPA-1 PAMUA : 2τροςΒουν; 7& A. Boukonyu, Angola, Λαρούδο 166 74, ABtvaSERVICE : Hjurzor Tomoc 2 (Kövi Aδικ)) 193 00 Ασπόπωργος	Ink: 00002*08981616Φεξ: 00002*08983570	[e-mail]
España	DrWALT Ibérica, S.C.A.Parc de Negocios "Mas Bau"Editificio Mumadas, c/Bergarcía, 1, Of. A608820 El Prat de L'obrogar (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	DLWALTs. allee dos l'étrosBP 60105, 695/91 limonest Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DrWALTIn der Luberzen 428302 Lindorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland	DrWALTBuilding 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia	DrWALTvia Energypark 620871 Vimericale (WB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands	DrWALTNetherlands BV/Postbus 83,6720 A3 BORK	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge	DrWALTPratbaks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich	DLWALTWerzeug Vortriebsgas m.b.llOberlaanstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 674	[e-mail]
Portugal	DLWALTLd. O'Dinis, Quina da FonteRua dos Malhoes 2, 2A 28 EsqCeiras e S. Juliario da Barra, pago de Arcas e Castias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DLWALTPL4700521 Helsinki, Suomi	Pult: 010 400 4333Falsb: 0800 411 340	[e-mail]
Sverige	DrWALTBOX 9443122 MolindalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Ticaret Bekanligt tebligince kullanım ümrii 7 yıldarStanley Black & Decker Turkey Alet Üretim Sarc Tic Ltd ŞikKiryalağ, Mh Değirmen Şk,Mica Kuiz No: 18 Kat: 6, 34742Kadikiy, Istanbul, Turkiye	Tel: [phone]Falsc: [phone]	[e-mail]
UnitedKingdom	DrWALT, 210 Bath Road;Slough, Berks SL1 3YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DrWALT810 Whitehorse Road Box IillIVIC 3128 Australia	Tel: Aust 1900 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DrWALTP.O. Box - 17°64,Jebel Al Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
