KÄYTTÖOHJE DCS365 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 143

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCS365
Jännite V	pc	18
Tyyppi 1
Akkutyypi Li-lon
Terän läpimitta mm 184
Terän reikä mm 16
Terän rungon paksuus mm 1
Terän maksiminopeus min	-1	3750
Maks. poikkileikkauskapasiteetti 90°	mm 50
Maks. vilsteytyskapasiteetti 45°	mm	35,3
Viisteytys (maks. asennot)	vasen	45°
	oikea	45°
Viistekulma (maks. asennot)	vasen	48°
	oikea	0°
0° viistekulma
Lopullinen leveys maksimikorkeudella 50 mm:n	mm	250
Lopullinen korkeus maksimileveydellä 90 mm:n	mm	15
45° viistekulma vasemmalla
Lopullinen leveys maksimikorkeudella 50 mm:n	mm	176
Lopullinen korkeus maksimileveydellä 90 mm:n	mm	8
45° viistekulma oikealla
Lopullinen leveys maksimikorkeudella 50 mm:n	mm	176
Lopullinen korkeus maksimileveydellä 90 mm:n	mm	8
45° viistekulma vasemmalla
Lopullinen leveys maksimikorkeudella 35 mm:n	mm 250
Terän autornaattisen jarrutuksen aika	s	< 10
Paino ilman akkua	kg 10,5
Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841-3-9 mukaisesti:
L_PA (äänenpainetaso)	dB(A)	88
L_WA (äänitehotaso)	dB(A)	93
K (määritetyn äänitason epävarmuus)	dB(A)	2,0
Tärinäpäästöarvo a_h =	m/s2	<2,5
Epävarmuus K =	m/s21,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN62841-3-9 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen valtmaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkiittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Langaton katkaisu- ja jiirisaha liu'ulla DCS365

DFWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN62841-1:2015, EN62841-3-9:2014.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Mr. Rergel

Markus Rompel

Tekninen päällikkö

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henklövahingon vaara.

VAVOITUS: Ilmoittaa, että on olemassa hengen- tai vakavan van man mahdollisuus.

HURMIO: Tarkoittaa mahdollista vaaratilannetta.

Enermannetta korjata, soattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettielyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Säköiskun vaara.

Tuugalon vaara.

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos vaikuksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna.

Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi.

Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V	x	Ah Paino (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90				X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181	18 1,5	0,35	70	35 22 22 22 45
DCB182	18 4,0	0,61 185 100 60		60 60 120
DCB183/B	18 2,0	0,40	90	50 30 30 30 60
DCB184/B	18 5,0	0,62 240 120 75		75 75 150
DCB185	18	1,3	0,35	60	30	22	22	X
DCB187	18 3,0	0,48 140 70 45 45		45 45 90

c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiln ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösuojaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvojalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä,
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havalset vaurloita, korjauta sähkötyökalu ennen nliden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten työkalujen käyttäminen ja niistä huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akuile soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.

d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa Iadata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Täten taataan sähkötyökalun turvallisuus.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltolikkeet saavat huoltaa akkuja.

Jiirisahojen turvallisuusohjeet

a) Jiirisahat on tarkoitettu puun tai puuntapaisten materiaalien leikkaamiseen, niitä ei voi käyttää laikoilla rautamateriaalin (esim. tangot, varret, tapit jne.) katkaisemiseen. Laikoista aiheutuva pöly voi aiheuttaa osien (esim. alasuojuksen) kiinni juuttumisen. Laikoista aiheutuvat kipinät aiheuttavat alasuojuksen, uurroslevyn ja muiden muoviosien palamisen.
b) Tue työstökappaletta pidikkeillä aina kun se on käytännössä mahdollista. Jos työstökappaletta tuetaan käsin, käsi on pidettävä vähintään 100 mm:n päässä sahanterän reunasta. Sahalla ei saa lelkata liian pleniä kappaleita, joita ei voida kiinnittää turvallisesti pidikkeillä tai pitää käsin paikoillaan. Jos pidät kättä liian lähellä sahanterää, henkilövahingon vaara on suurempi terän kosketuksen vuoksi.
c) Työstökappaleen on oltava paikoillaan ja kiinnitetty pidikkeillä tai se on pidettävä sekä rajasuojaa että työtasoa vasten. Työstökappaletta ei saa syöttää terään eikä sitä saa leikata "vapaalla kädellä". Vapaat tai liikkuvat työstökappaleet voivat sinkoutua suurella nopeudella ja aiheuttaa henkilövahinkoja.
d) Paina saha työstökappaleen läpi. Älä vedä sahaa työstökappaleen läpi. Leikkaa nostamalla sahan päätä ja vetämällä se ulos työstökappaleen yli leikkaamatta, käynnistä moottori, paina sahan pää alas ja saha työstökappaleen läpi. Vetämällä tapahtuva leikkaus aiheuttaa todennäköisesti sahanterän nousemisen työstökappaleen päälle, jolloin teräkokoonpano syöksyy voimakkaasti käyttäjää kohti.
e) Älä koskaan vie kättä suunnitellun leikkauslinjan yli sahanterän etu- tai takapuolelta. Työstökappaleen tukeminen kädet ristissä (ts. pitämällä työstökappaletta sahanterän oikealla puolella vasemmaila kädellä tai päinvastoin) on erittäin vaarallista.
f) Älä koskaan kurottele rajasuojan taakse pitämällä kättä alle 100 mm:n päässä sahanterän reunasta puukappaleiden poistamiseksi tai muusta syystä terän pyöriessä. Pyörivän terän ja käden pieni etäisyys ei välttämättä ole ilmiselvää, olemassa on vakavan henkilövahingon vaara.
g) Tarkista työstökappale ennen sahaamista. Jos työstökappale on kaareva tai vääntynyt, se tulee kiinnittää ulkoinen kaareva puoli rajasuojaa kohti. Varmista aina, että työstökappaleen, rajasuojan ja työtason vällin ei jää rakoa leikkauslinjassa. Taipuneet tai vääntyneet työstökappaleet voivat vääntyä

tai siirtyä, jolloin pyörivä sahanterä voi juuttua kiinni leikkaamisen aikana. Työstökappaleessa ei soa olla nauloja tai vieraita esineitä.

h) Sahaa ei saa käyttää ennen kuin kalkki työkalut, puukappaleet jne. on poistettu työtasosta; ainoastaan työstökappale saa olla tasolla. Pyörivään terään osuvat pienet kappaleet tai irtonaiset puuosat tai muut kohteet voivat sinkoutua suurella nopeudella.
i) Leikkaa vain yksi työstökappale kerrallaan. Pinoon asetettuja työstökappaleita ei voida kiinnittää tai tukea asianmukaisesti, ne voivat jäädä kiinni terään tai siirtyä leikkaomisen aikana.
j) Varmista, että jiirisaha on asennettu tai sijoitettu tasaiselle ja tukevalle pinnalle ennen käyttöä. Tasainen ja tukeva työtaso vöhentää jiirisahan epävakauden riskiä.
k) Suunnittele työtoimenpiteet etukäteen. Varmista aina viisteen tai jiirikulman säätämisen yhteydessä, että säädettävä suojaraja on asetettu tukemaan työstökappaapetta oikein ja ettei se kosketa terään tai suojajärjestelmään. Kun työkalua ei ole vielä kytketty päälle "ON"-asentoon ja työstökappaapetta ei ole asetettu työtasolle, siirrä sahanterää simuloiden koko leikkausta ja varmista, ettei se osu mihinkään ja ettei rajasuojan leikkautumisvaaraa ole olemassa.
1) Varmista asianmukainen tuki (esim. pöytäjatkeet, sahapukit jne.) työstökappaleelle, joka on työtasoa leveämpi tai pitempi. Jos työtasoa leveämpää tai pitempää työstökappaletta ei tueta asianmukaisesti, se voi kallistua. Jos leikattu kappale tai työstökappale kallistuu, se voi nostaa alasuojuksen tai se voi singota osuessaan pyörivään terään.
m) Toista henkilöä ei saa käyttää pöytäjatkeen korvikkeena tai lisätukena. Työstökappaleen epävakaa tuki voi aiheuttaa terän kiinni juuttumisen tai työstökappaleen siirtymisen leikkauksen aikana vetäen käyttäjää ja avustajaa pyörivää terää kohti.
n) Leikattava kappale ei saa jäädä kiinni eikä sitä saa painaa mitenkään pyörlvää sahanterää vasten. Rajoitetussa tilassa (esim. pituusrajoja käyttäessä) leikattu kappale voi jäädä kiinni terää vasten ja sinkoutua suurella nopeudella.
o) Käytä alna pidikettä tai kilinnitystä, Joka on suunniteltu tukemaan pyöreää materiaalia (esim. tankoja ja putkia) asianmukaisesti. Tangot vierivät helposti leikkauksen aikana, jolloin terä "leikkaa tyhjää" ja vetää työstökappaletta ja kättäsi terää kohti.
p) Anna terän saavuttaa täysi nopeus ennen kuin kosketat työstökappaleeseen. Tällöin työstökappaleen sinkoamisen vaara on pienempi.
a) Jos työstökappale tai terä juuttuu kiinni, kytke jiirisaha pois päältä. Odota, että kaikki liikkuvat osat pysähtyvät ja irrota pistoke pistorasiasta ja/tai poista akku. Vapauta sen jälkeen kiinni juuttunut materiaali. Mikäli sahaamista jatketaan työstökappale kiinni juuttuneena, seurauksena voi olla hallinnan menetys tai jiirisahan vaurioituminen.
r) Vapauta kytkin leikkaamisen jälkeen, pidä sahan päätä alaspäin ja odota, että terä pysähtyy ennen leikatun kappaleen poistamista. Käden vieminen pyörivän terän lähelle on vaarallista.
s) Pidä kahvasta hyvin kiinni osittaista leikkausta tehdessä tai kun kytkin vapautetaan ennen kuin sahan pää on täysin ala-asennossa. Sahan jarrutusteho voi aiheuttaa sahan pään äkkinäisen siirtymisen alaspäin ja olemassa on henkilövahinkovaara.

Jiirisahojen lisäturvasääntöjä

VAROITUS: Akkua ei saa asettaa laitteeseen ennen kuin kaikki ohjeet a ttu ja ymmärretty.

- TÄTÄ KONETTA EI SAA KÄYTTÄÄ ennen kuin se on koottu kokonaan ja asennettu ohjeiden mukaisesti. Virheellisesti asennettu kone voi aiheuttaa vakavia henkilövahinkoja.

sUOMI

- PYYDÄ LISÄOHJEITA valvojalta, ohjaajalta tai muulta asiantuntevalta henkilöltä, jos et tunne koneen toimintaa täysin. Hyvä tuntemus tarkoittaa turvallisuutta.

- VARMISTA, ETTÄ terä pyörii oikeaan suuntaan. Terän hampaiden tulee osoittaa kiertosuuntaan sahan merkintöjen mukaisesti.

- KIRISTÄ KAIKKI PIDIKEKAHVAT, nupit ja vivut ennen käyttöä. Löysät pidikkeet oivat aiheuttaa osien tai työstökappaleen sinkoamisen suurella nopeudella.

- VARMISTA, että kaikki terät ja terän pidikkeet ovat puhtalta, terän pidikkeiden uralliset sivut ovat teröä vasten ja karan ruuvi on kireä. Löysä tai virheellinen terän kiinnitys voi johtaa sahan vaurioitumiseen ja henkilövahinkoihin.

- SAHAA EI SAA KÄYTTÄÄ MUULLA KUIN SILLE TARKOITETULLA JÄNNITTEELLÄ. Seurauksena voi olla ylikuumeneminen, työkalun vaurioituminen tai henkilövahinko.

- ÄLÄ KIILAA MITÄÄN TUULETINTA VASTEN moottorin akselin tukemiseksi. Seurauksena voi alla työkalun vaurioituminen tai henkilövahinko.

- ÄLÄ KOSKAAN LEIKKAA METALLEJA tai kivimateriaglia. Muutoin kovametallikärki voi irrota terästä suurella nopeudella ja aiheuttaa vakavia henkilövahinkoja.

- MITÄÄN KEHONOSAA EI SAA KOSKAAN ASETTAA SAMANSUUNTAISESTI LEIKKAUSLINJAAN NÄHDEN. Vaarano on henkilövahinko.

- ÄLÄ KOSKAAN LEVITÄ TERÄN VOITELUAINETTA PYÖRIVÄÄN TERÄÄN. Muutoin käsi voi vahingossa osua terään ja seurauksena voi olla vakava henkilövahinko.

- ÄLÄ KOSKAAN aseta kättä terön alueelle sahan ollessa kytkettynä virtalähteeseen. Seurauksena voi olla vakava henkilövahinko, jos terä kytkeytyy vahingossa päälle.

- ÄLÄ KOSKAAN KUROTTELE SAHANTERÄN YMPÄRILLE TAI TAAKSE. Terä voi aiheuttaa vakavia henkilövahinkoja.

- ÄLÄ KUROTTELE SAHAN ALAPUOLELLE, ellei työkalua ole irrotettu sähköverkosta tai sammutettu. Terä voi aiheuttaa henkilövahinkoja, jos siihen kosketaan.

- KIINNITÄ KONE VAKAALLE TUKIPINNALLE. Mahdollinen tärinä voi aiheuttaa koneen liukumisen, siirtymisen tai kallistumisen, jolloin on olemassa henkilövahinkovaara.

- KÄYTÄ AINOASTAAN POIKKILEIKKAAVIA SAHANTERIÄ, joita suositellaan jiirisahoihin. Vältä käyttämästä kovametallikärkisiä teriä yli 7 asteen kiinnityskulmassa. Älä käytä teriä, joiden hammasväli on syvä. Ne voivat taipua ja koskettaa suojaan, jolloin kone voi vaurioitua ja/tai vakavia henkilövahinkoja aiheutua.

- KÄYTÄ AINOASTAAN OIKEANKOKOISIA JA -MALLISIA TERIÄ, jotka on tarkoitettu käytettäväksi tässä työkalussa. Muutoin kone voi vaurioitua ja/tai vakavia henkilövahinkoja aiheutua (standardin EN847-1 mukaisesti).

- TARKISTA TERÄ HALKEAMIEN VARALTA tai muiden vaurioiden varalta ennen käyttöä. Haljennut tai vaurioitunut terä voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajavien henkilövahinkojen vaara. Vaihda haljenneet tai vaurioituneet terät välittömästi. Huomioi sahan terään merkitty enimmäisnopeus.

- PUHDISTA TERÄ JA TERÄN PIDIKKEET ennen käyttöä. Terä ja sen pidikkeet voidaan tarkistaa vaurioiden varalta niiden puhdistamisen yhteydessä. Haljennut tai vaurioitunut terä tai terän pidike voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajavien henkilövahinkojen vaara.

- ÄLÄ KÄYTÄ VÄÄNTYNEITÄ TERIÄ. Tarkista terän virheetön kierto ja varmista, ettei se tärise. Tärisevä terä voi vahingoittaa konetta ja/tai alheuttaa vakavia henkilövahinkoja.

- ÄLÄ käytä voiteluaineita tai puhdistusaineita (erityisesti suihkeita tai aerosoleja) muovisen suojan läheisyydessä. Jotkin kemikaalit voivat valkuttaa suojan polykarbonaattimaterioallin.

- PIDÄ SUOJA PAIKOILLAAN ja hyväkuntoisena.

• KÄYTÄ AINA UURROSLEVYÄ JA VAIHDA VAURIOITUNUT

UURROSLEVY. Kun pienlä kappaleita kerääntyy sahan alapuolelle, ne voivat osua sahanterään tai aiheuttaa epävakautta työstökoppaleessa leikkaamisen aikana.

- KÄYTÄ AINOASTAAN TÄHÄN TYÖKALUUN TARKOITETTUJA TERÄN PIDIKKEITÄ , jotta kone ei vaurioituisi ja/tai vakavat henkilövahingot vältettäisiin.

- PUHDISTA MOOTTORIN ILMANPOISTOAIKOT jäämistä ja sahanpölystä. Tukkiutuneet moottorin Ilmanpoistoaukot voivat aiheuttaa koneen ylikuumenemisen, jolloin kone vaurioituu ja mahdollinen oikosulku voi aiheuttaa vakavia henkilövahinkoja.

- ÄLÄ KOSKAAN LUKITSE KYTKINTÄ "ON"-ASENTOON. Se voi aiheuttaa vakavan henkilövahingon.

- ÄLÄ KOSKAAN SEISO TYÖKALUN PÄÄLLÄ. Vakavia henkilövahinkoja voi aiheutua, jos työkalu kallistuu tai jos sahaan kosketetaan vahingossa.

VAROITUS: Muovin, pihkan peittämän puun ja muiden materiaalien leikuuminen voi aiheuttaa sulaneiden materiaalien kerääntymisen terän kärkiin ja sahanterän runkoon, mikä voi lisätä terän ylikuumenemisen ja jumiutumisen riskiä leikattaessa.

VAROITUS: Käytä aina asianmukaisia kuulonsuojaimia.

A. Aikin olosuhteissa ja käytön kestäessä tietyn aikaa tämä tuote voi vaikuttaa kuulon heikentymiseen. Huomioi seuraavat tekijät, jotka vaikuttavat melulle altistumiseen:

- käytä sahanteriä, jotka on suunniteltu vähentämään melua

- käytä vain hyvin teroitettuja sahanteriä

- käytä erityisesti melutason laskemiseen tarkoitettuja sahanteriä.

VAROITUS: KÄYTÄ AINA suojalaseja. Tavalliset silmälasit EIVÄT a uojalaseja. Käytä myös kasvosuojaa tai hengityssuojaa, jos leikkaustoimenpiteestä aiheutuu pölyä.

VAROITUS: Työkalun käyttö voi aiheuttaa ja/tai levittää pölyä, näls voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muun vamman.

VAPOITUS: Hiomisesta, sahaamisesta, poraamisesta ja muista kaken mustoimista aiheutuva pöly voi sisältää kernikaaleja, joiden on todettu aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn vaikuttavia halittoja. Esimerkkejä haitallisista kemikaaleista:

- lyijypohjaisten maalien lyijy

- kiteinen piidioksidi tiilistä ja sementistä sekä muista kivituotteista

- arseeni ja kromi kemiallisesti käsitellystä puusta.

Kyseisten altistumisten riskitaso vaihtelee riippuen siitä, kuinka usein työskentelet vastaavassa ympäristössä. Kyseisten kemikaalien välttämiseksi: työskentele hyvin tuuletetussa tilassa ja käytä hyväksyttyjä suojavarusteita, kuten mikroskooppisten hiukkasten suodattamiseen tarkoitettuja hengityssuojaimia.

- Vältä pitkäaikaista kontaktia hiomisesta, sahaamisesta, poraamisesta ja muista rakennustöistä aiheutuvaan pölyyn.

Käytä suojavaatetusta ja pese altistuneet alueet salppualla ja vedellä. Haitollisten kemikoalien imeytyminen voi olla voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jää iholle.

VAROITUS: Työkalun käyttö voi aiheuttaa ja/tai levittää pölyö vää voi aiheuttaa vakavan ja pysyvän hengitysongelman tai

muun vamman. Käytä aina hyväksyttyä hengityssuojainta, joka on tarkoitettu pölyn suodattamiseen.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia, kun käytät sahaa:

- Tapaturmat, jotka aiheutuvat liikkuvien osien koskettamisesta. Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulon heikkeneminen.

- Onnettomuusvaara, jonka sahanterän suojaamattomat osat aiheuttavat.

• Tapaturmavaara, kun terää vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksia avataan.
• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä. Seuraavat tekijät lisäävät hengitysongelmien riskiä:
• Koneeseen ei ole kiinnitetty puuta sahattaessa pölynimulaitetta.
• Puhdistamattomien poistosuodattimien aiheuttama riittämätön pölynpoisto.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se värheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi ladevain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vauriolita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät laa. mitteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaomattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metalliiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Varmista, että johto sijaitsee niln, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 16 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 44.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

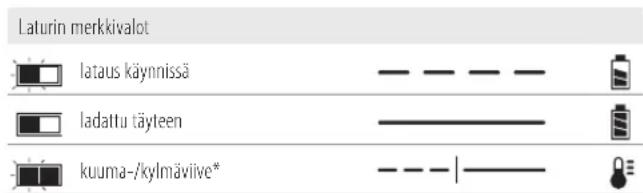

Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän.

Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

SUOMI

DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta. Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta uikun puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttilissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurloitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteltä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan liekille tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Älä kukyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on

pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, eink metalliesineet pääsevät kosketuksiin akun napoihin.

Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sivulleen valtalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, ja ikunavat pääsevät vahingossa kosketuksiin johtavilin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DCWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh Transport: 3x36 Wh

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Akun Tyyppi

DCS365toimii 18 voltin akulla.

Näitä akkuja voidaan käyttää: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Jiirisaha
1 Terän avain
1 Sahanterä
1 Sivukahvapakkaus
1 Pölypussi
1 Materiaalinpidike
1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1 mallit)
2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2 mallit)
3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3 mallit)
1 Käyttöohje

HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvauriolta.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Pidä kädet poissa terän ulottuvilta.

Päivämääräkoodin Sijainti (Kuva A)

Päivämääräkoodi 24 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2018 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin v. seutua omaisuus- tai henkilövahinkoja.

1 Liipaisukytkin
2 Käyttökahva
3 Asennusrelät
4 Alasuojus
5 Jiirisahan lukitusnuppi
6 Uurroslevy
7 Kulmavarsi
8 Kulma-asteikko
9 Kulma-asteikon ruuvit
10 Sivukahvat
11 Rajasuoja
12 Viisteen lukitusnuppi
13 Kiskot
14 Pölynpoistoportti

15 Nostokahva
16 Akku
17 XPS™-työvalon kytkin
18 Lukituksen vapautusvipu
19 Kiskon säätöruuvi
20 Kiskon lukitusnuppi
21 Kiinnitysreikä
22 Terän avain
23 Lukitustappi
24 Päivämääräkoodi
25 Viisteen ohitus

Käyttötarkoitus

Langaton DEWALT DCS365 -katkaisu- ja jiirisaha liu'ulla on tarkoitettu ammattimaiseen puun leikkaukseen. Se suorittaa poikkileikkaus-, viistotus- ja kulmasahaustoiminnot helposti, täsmällisesti ja turvallisesti.

Tämä yksikkö on tarkoitettu käytettäväksi terän nimellishalkaisijaltaan 184 mm:n kovametallikärkisen terän kanssa.

ÄLÄ KOSKAAN LEIKKAA METALLEJA tai kevytmetallia, erityisesti magnesiumia.

EI SAA käyttää kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen lähellä.

Nämä jiirisahat ovat ammattikäyttöön tarkoitettuja sähkötyökaluja.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAVOITUS: Vakavan henkilövahingon vaaran vähentämiseksi kallemise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

V! OITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja -latureita.

Akun Asentaminen ja Poistaminen Työkalusta

(Kuva C)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 16 on ladattu täyteen.

Akun Asentaminen Työkalun Kahvaan

1. Kohdista akku 16 kahvan sisällä oleviin kiskoihin (Kuva C).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun Poistaminen Työkalusta

1. Paina akun vapautuspainiketta 44 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva C)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 26 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Tutustuminen (Kuvat A, D, E)

Avaa kotelo ja nosta saha ulos (Kuva D) käyttämällä sivulla olevia kädenpaikkoja tai nostokahvaa 15.

Aseta saha tasaiselle alustalle, kuten työtasolle tai tukevalle pöydälle. Tutustu sahaan ja sen osiin Kuvan A avulla. Säätöjä käsittelevä osio viittaa näihin termeihin, osat ja niiden sijainti tulee tuntea hyvin.

HUOMIO: Puristumisvaara. Vältä henkilövahingot pitämällä peckaloa käyttökahvan alapuolella, kun kahvaa vedetään alaspäin. Alasuojus siirtyy ylöspäin, kun käyttökahvaa vedetään alaspäin. Tällöin on olemassa puristumisvaara. Käyttökahva sijaitsee suojan lähellä erityisiä leikkauksia varten.

Paina käyttökahvaa 2 kevyesti alaspäin ja vedä ulos lukitustappi 23. Vapauta kevyesti alaspäin suuntautuva paine ja pidä käyttökahvasta antaen

sen nousta kokonaan ylös. Käytä lukitustappia sahan kuljettamiseen. Käytä sahan kuljettamisen aikana aina kädenpaikkoja tai sivukahvoja 10 Kuvan D mukaisesti. Katso Kuva E ja Sivukahvojen asennus.

Sivukahvojen asennus (Kuva E)

Sahassa on kaksi sivukahvaa 10, jotka tulee asentaa sahaan Kuvan E mukaisesti. Kiristä hyvin sivukahvan pakkauksessa olevalla kuusioavaimella.

Penkkiin asentaminen (Kuva A)

Neljässä jalassa on penkkiin asentamista varten reiät 3 Kuvan A mukaisesti. Asenna saha aina tukevasti vakaalle alustalle liikkumisen estämiseksi. Kannettavuuden parantamiseksi työkalu voidaan asentaa 12,7 mm:n paksuun tai paksumpaan vaneriin, joka voidaan kiinnittää työtukeen tai siirtää toisille työpaikoille ja kiinnittää uudelleen.

HUOMAA: Jos saha asennetaan vaneriin, varmista, etteivät kiinnitysruuvit tule ulos puukappaleen pohjasta. Vanerin on oltava tasaisesti työtasoon nöhden. Kun saha kiinnitetään työtasoon, kiinnitä vain kiinnitysnavat, joissa sijaitsevat kiinnitysruuvit. Muiden kohtien kiinnitys häiritsee sahan toimintaa.

HUOMIO: Kiinni juuttumisen ja epätarkkojen tuloksien välttämiseksi a dettärmistettava, ettei asennustaso ole väöntynyt tai muutoin epätasainen. Jos saha heliluu alustalla, oseta ohut materiaalikappale sahan jalan alapuolelle, kunnes saha on kiinnittynyt hyvin asennustasoon.

Uuden sahanterän vaihtaminen tai asentaminen (Kuvat F1–F3)

Katso Sahanterät osiossa Valinnaiset lisävarusteet.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAPOITUS: Henkilövahinkovaaran vähentämiseksi sahanterää kastellessä tulee käyttää suojakäsineitä.

- Älä leikkaa metallia, kivimateriaalia tai kuitusementtituotteita tällä jiirisahalla.

Terän irrottaminen (Kuvat A, C, F1–3)

1. Irrota akku (16, Kuva C) sahasta.
2. Nosta varsi yläasentoon ja nosta alasuojus 4 niin ylös kuin mahdollista.
3. Löysää suojan kannattimen takaruuvia 27 neljä kierrosta sitä kuitenkaan irrottamatta.
4. Löysää suojan kannattimen neljää eturuuvia (28, Kuva F1) niitä kuitenkaan poistamatta, kunnes kannatin 29 voidaan nostaa riittävän etälle terän ruuviin 31 pääsemiseksi. Alasuoja jää yläasentoon suojan kannattimen ruuvin sijainnin vuoksi.
5. Paina karan lukituspainiketta (35, Kuva F2) ja kierrä samalla varoen sahanterää 30 käsin, kunnes lukko kytkeytyy päälle.
6. Pidä painiketta alhaalla ja löysää terän ruuvia 31 toisella kädellä sekä toimitetun avaimen 22 T40-puolta. (Käännä myötäpäivään, vasemmat kierteet).
7. Poista terän ruuvi 31 käyttäen toimitetun avaimen T40-puolta, ulkoisen pitimen aluslaatta (32, Kuva F3) sekä terä 30. Sisempi pidikkeen aluslaatta 33 voi olla vasemmalla karassa 34.

Terän asentaminen (Kuvat F1–F3)

1. Irrota akku (16, Kuva C) sahasta.
2. Kun varsi on ylhäällä, alasuoja 4 auki ja suojan kannatin 29 ylhäällä, aseta terä 30 karaan 34 ja sisäistä pidikkeen aluslaattaa 33 vasten niin, että terän hampaat osoittavat kiertosuuntaan sahan merkintöjen mukaisesti.

3. Asenna ulkoinen pidikkeen aluslaatta 32 karaan 34.

4. Asenna terän ruuvi 31 ja kiristä ruuvi 31 hyvin kytkemällä karan lukko 35 ja käyttämällä pakkauksen avainta 22 (käännä vastapäivään, vasemmat kierteet).

5. Palauta suojan kannatin 29 alkuperäiseen ala-asentoon ja kiristä molemmat suojan kannattimen ruuvit (27, 28) hyvin kannattimen pitämiseksi paikoillaan.

VAROITUS: Suojan kannatin tulee palauttaa alkuperäiseen ala- tion ja suojan kannattimen ruuvit tulee kiristää ennen kuin saha käynnistetään. Muutoin suoja ei välttämättä sulkeudu tai suoja voi koskettaa pyörivään sahan terään, jolloin saha voi vaurioitua ja henkilövahinkoja tapahtua.

Sahan kuljetus (Kuva A)

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi käräneise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.
VAPOITUS: Vakavan henkilövahinkovaaran välttämiseksi kiskon lukitusnuppi 20, jiiirisahan lukitusnuppi 5, viisteen lukitusnuppi 12 ja lukitustappi 23 tulee aina lukita ennen sahan kuljettamista. (Katso Kuva A).

Jotta jilirisahan kuljetus paikasta toiseen olisi mahdollisimman helppoa, sahan varren yläosassa ja kannan sivukahvoissa 10 on nostokahva 15 Kuvan A mukaisesti.

Jiirisahan säilytys

Kun jiirisahaa ei käytetä, sitä täytyy säilyttää kuivassa paikassa ja se tulee lukita huolellisesti pois lasten ja kouluttamattomien henkilöiden ulottuvilta.

OMINAISUUDET JA OHJAIMET

VAVOITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

XPS™ LED-työvalojärjestelmän käyttö (Kuva A)

V! OITUS: Älä katso suoraan työvaloon.

HUOMA: Akku on ladattava ja liitettävä jiirisahaan.

XPS™ LED-työvalojärjestelmä voidaan kytkeä päälle kytkimellä 17. Valo sammuu automaattisesti 20 sekunnin kuluttua, jos sahaa ei käytetä. Valo kytkeytyy päälle myös automaattisesti, kun työkalun liipaisukytkimestä 1 vedetään.

Leikkaa puuhun lyjykynällä merkittyä linjaa pitkin kytkemällä XPS™-työvalojärjestelmä päälle kytkimestä 17 (ei liipaisukytkimestä), vedä sitten käyttökahvaa 2 alaspäin sahanterän viemiseksi puun lähelle. Terän varjo tulee näkyviin puukappaleeseen. Kyseinen varjon linja osoittaa kappaleen, jonka terä leikkaa pois sahaamisen aikana. Jotta leikkaus tapahtuisi oikein kynällä merkittyä linjaa pitkin, kohdista kynällä merkitty linja terän varjon reunaan. Huomaa, että jiiriä tai viistekulmia voi olla tarpeen säätää, jotta terä kohdistuisi tarkalleen piirrettyyn linjaan.

Saha ilmoittaa akkuvirheestä. XPS™-työvalo alkaa vilkkua, kun akkuvirta on loppumaisillaan tai akku on liian kuuma. Vaihda akku ennen leikkaamisen jatkamista. Katso akun latausohjeet kohdasta Lataaminen osiosta Kaikkien akkujen tärkeät turvallisuusohjeet.

Jiirisahan lukitusnuppi (Kuvat A, J)

Jiirisahan lukitusnuppi 5 mahdollistaa sahan asettamisen 48° oikeaan ja 48° vasempaan kulmaan. Kulmalukitsin on automaattisesti asennossa 10°; 15°; 22,5°; 31,62 ja 45° sekä vasemmalla että oikealla.

Viisteen lukitusnuppi (Kuvat A, L1, L2)

Viisteen lukitusnupin avulla voit kallistaa sahan 48° vasempaan kulmaan. Säädä viisteasetus kääntämällä viisteen lukitusnuppia 12 vastapäivään sen löysäämiseksi. Kiristä se kiertämällä vilisteen lukitusnuppia myötäpäivään.

Kiskon lukitusnuppi (Kuva A)

Kiskon lukitusnuppi 20 mahdollistaa sahan pään lukitsemisen tiukasti, jotta se ei liukuisi kiskoilla. Tämä on tarpeen tietynlaisia sahauksia suorittaessa tai sahaa kuljettaessa.

Lukitustappi (Kuva A)

VAROITUS: Lukitustappia tulee käyttää vain sahaa käytä aessa tai varastoidessa. ÄLÄ KOSKAAN käytä lukitustappia sahaustoimenpiteissä.

Lukitse sahan pää ala-asentoon painamalla sahan päätä alaspäin, painamalla lukitustappia 23 sisään ja vapauttamalla sahan pään. Tällöin sahan pää pysyy turvallisesti alhaalla sahan liikuttamiseksi asemasta toiseen. Vapauta se painamalla sahan päätä alas ja vetämällä tappi ulos.

KÄYTTÄMINEN

Käyttöohjeet

V. P. DITUS: Noudata aina turvaohjeita ja määräyksiä.

VAVOITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauismise työkalusta virta ja irrota akku ennen sätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Varmista terän leikkauslinjan esteettömyys saraamalla aina koeleikkaus ilman virtaa ennen työstökappaleen varsinaista leikkausta.

Oikeat kehon ja käden asennot (Kuvat G1–G4)

VAOITUS: Voit vähentää vakavan henkilövahingon vaaraa prämällä kädet AINA oikeassa asennossa Kuvan G1 ja G2 mukaisesti.
VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa problemällä työkalua AINA tiukassa otteessa.

• Tue työstökappaletta pidikkeillä aina kun se on käytännössä mahdollista.
• Älä laita käsiä leikkuualueen lähelle. Pidä kädet vähintään 100 mm:n päässä terästä.
• Pidä työstökappaletta tiukasti pöydällä ja ohjaimessa katkaistessasi. Pidä kätesi paikallaan, kunnes kytkin on vapautettu ja terä pysähtynyt kokonaan.
• SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. ÄLÄ ASETA KÄSIÄ RISTIIN KUVAN G3 ja G4 MUKAISESTI.
• Pidä molemmat jalat vakaasti lattialla ja säilytä oikea tasapaino. Kun siirrät jiirisahaa vasemmalle ja oikealle, seuraa sitä ja seiso hiukan sahanterän vieressä.
• Katso suojuksen rakojen läpi, kun seuraat piirrettyä linjaa.

Liipaisukytkin (Kuva H)

Kytke saha päälle painamalla lukitusvipua 18 vasemmalle, paina sitten liipaisukytkintä 1. Saha toimii kytkintä painettaessa. Anna terän saavuttaa täysi nopeus ennen sahaamista. Sammuta saha vapauttamalla kytkin. Anna terän pysähtyä ennen sahan pään nostamista. Kytkintä ei voida lukita päälle. Liipaisukytkimessä on reikä 36 sahan lukitsemiseksi pois päältä riippulukolla.

Sahassa ei ole automaattista terän sähköjarrua, mutta sahanterä pysähtyy 5 sekunnin kuluessa liipaisukytkimen vapauttamisesta. Sitä ei voida säätää. Jos pysähtyminen kestää toistuvasti yli 5 sekuntia, anna valtuutetun DEWALT-huoltopalvelun huoltaa työkalu.

Varmista aina, että terä on pysähtynyt ennen sen poistamista uurroslevystä.

Pölyn poistaminen (Kuvat A, I)

VACOITUS: Vakavan henkilövahingon vaaran vähentämiseksi kainmise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Tiettyä pölyä (eslm. tammen tai pyökin pöly) prövään syöpää aiheuttavana, erityisesti puun käsittelyssä käytettyjä lisääaineita koskien.

• Käytä aina pölynpoistojärjestelmää.
• Varmista työtilan hyvä tuuletus.
- Hyväksyttävän hengityssuojaimen käyttö on suositeltavao.
Sahassa on sisäänrakennettu pölynpoistoportti 14, joka mahdollistaa toimitetun pölypussin 37 tai liikkeistä saatavan imujärjestelmän liittämisen.

Pölypussin kiinnittäminen

1. Asenna pölypussi 37 pölynpoistoporttiin 14 Kuvan I mukaisesti.

Pölypussin tyhjentäminen

1. Poista pölypussi 37 sahasta, ravista pölypussia kevyesti tai napauta sitä sen tyhjentämiseksi.
2. Asenna pölypussi takaisin pölynpoistoporttiin 14.
   Kaikki pöly ei välttämättä irtoa pussista. Tämä ei vaikuta sahan suorituskykyyn, mutta sahan pölynpoistoteho heikkenee. Voit palauttaa sahan pölynpoistotehon painamalla jousen pölypussin sisään sen tyhjentämisen yhteydessä ja napauttamalla sitä roskakorin tai jäteastian sivuun.

HIOMIO: Älä koskaan käytä tätä sahaa, jos pölypussi tai BEVALT-pölynpoistolaite ei ole paikoillaan. Puusta syntyvä pöly voi aiheuttaa hengitysongelmia.

Sahalla leikkaaminen (Kuva A)

Jos työstökappaletta ei voida kiinnittää työtasoon ja rajasuojaa vasten käsin (epäsäännöllinen muoto, jne.), tai kätesi olisi alle 100 mm:n päässä terästä, on käytettävä pidikettä tai muuta kiinnityslaitetta. Katso lisätietoa osiosta

Työstökappaleen kiinnittäminen.

Jos liukumistoimintoa ei käytetä, varmista, että sahanterä painetaan mahdollisimman taakse ja että kiskon lukitusnuppi 20 kiristetään. Tämä estää sahan liukumisen kiskoja pitkin työstökappaleen ollessa kytketty paikoilleen.

HUOMAA: TÄLLÄ SAHALLA EI SAA LEIKATA METALLISIA TAI KIVIMATERIAALEJA. Älä käytä hiovia teriä.

HUOMAA: Katso tärkeää tietoa alasuojasta ennen leikkaamista kohdasta Suojan toiminta ja näkyvyys osiosta Säätäminen.

Poikkileikkaukset

Suora katkaisu (Kuva A, G1, G2)

Poikkileikkaus suoritetaan leikkaamalla puuta poikkisyyin missä tahansa kulmassa. Suora poikkileikkaus suoritetaan kulmavarren ollessa nolla-asteessa. Aseta ja lukitse kulmavarsi nolla-asentoon, pidä puukappaletta tiukasti pöytää ja rajasuojaa vasten. Kun kiskon lukitusnuppi 20 on kiristetty, käännä sahaa painamalla liipaisukytkintä 1.

Kun saha saavuttaa täyden nopeuden (noin 1 sekunti), laske varsi tasaisesti ja hitaasti puun sahaamiseksi. Anna terän pysähtyä kokonaan ennen varren nostamista.

Kun leikattava kappaleen koko on yli 51 mm:n x 102 mm:n, käytä ulos-alas-taakse-liikettä kiskon lukitusnuppi 20 löysällä. Vedä sahaa ulospäin itseäsi kohti, laske sahan pää alas työstökappaleeseen kohti ja paina hitaasti sahaa taaksepäin sahaustoimenpiteen suorittamiseksi. Älä anna sahanterän päästä kosketuksiin työstökappaleen yläosaan, kun vedät sitä ulospäin. Saha voi silirtyä itseesi päin ja aiheuttaa näin henkilövahinkoja tai vaurioittaa työstökappaletta.

VAROITUS: Käytä aina työvaloa hallinnan säilyttämiseksi ja tõväikappaleen vaurioitumisvaaran ja henkilövahinkovaaran välttämiseksi, jos käsiesi on oltava korkeintaan 100 mm:n päässä terästä sahauksen aikana.

HUOMAA: Kiskon lukitusnupin 20 (Kuva A) on oltava löysällä, jotta saha pystyy liukumaan sen kiskoja pitkin.

Kulmasahaukset (Kuva J, K)

Viisteiset poikkileikkaukset suoritetaan kulmavarren ollessa jossakin muussa kuin nollakulmassa. Kulma on usein 45° kulmien toteuttamiseksi, mutta se voidaan asettaa nollasta 48° vasemmalle tai 48° oikealle. Aseta sahan viiste löysäämällä jiirisahan lukitusnuppia 5 kiertämällä sitä vastapäivään. Vedä viisteen lukitusnuppia ylöspäin kulmavarren 7 siirtämiseksi haluamaasi viistekulmaan kulma-asteikolla 8. Käännä jiirisahan lukitusnuppia myötäpäivään sen kiristämiseksi. Suorita leikkaus yllä kuvatulla tavalla.

Kun jiirisahaat leveydeltään yli 51 mm:n x 102 mm:n kokoisia työstökappaleita, joiden pituus on tätä pienempi, aseta aina pitempi sivu rajasuojaa vasten (Kuva K).

Sahaa puukappaleen viivamerkintää pitkin kohdistamalla kulma mahdollisimman tarkasti. Leikkaa puukappaletta hiukan pitemmälle ja mittaa etäisyys viivamerkinnästä leikkauksen reunaan määrittääksesi suunnan viistekulman säätämiseen uudelleen leikkausta varten. Tämä vaatii harjoittelua, mutta tekniikkaa käytetään yleisesti.

Viistesahaukset (Kuva L1, L2)

Viistesahaus on poikkileikkaus, joka suoritetaan sahanterän ollessa kulmassa puukappaleeseen nähden. Aseta viistekulma löysäämällä viisteen lukitusnuppia 12 ja siirrä sahaa vaadittu määrä vasemmalle. Kun olet asettanut haluamasi viistekulman, kiristä viisteen lukitusnuppi kireälle. Viistekulmat voidaan asettaa 0° oikealle ja 48° vasemmalle.

Aseta viistekulma yli 45° arvoon 48°

1. Löysäämällä viisteen lukitusnuppia 12.
2. Kallista sahan päätä hiukan viisteen ohituksen 25 liu'uttamiseksi yhdelle puolelle.
3. Siirrä sahan pää 48°.
4. Kiristä viisteen lukitusnuppi hyvin.

Sahauksen laatu

Sahauksen tasaisuus riippuu eri tekijöistä. Sahauksen laatu riippuu esimerikisai leikattavasta materiaalista, terän tyypistä, terän terävyydestä sekä leikkausnopeudesta.

Kun haluat suorittaa mahdollisimman tasaisia sahauksia päälylistoihin ja muihin tarkkuustöihin, terävä (60 hampaan kovametallikärki) terä ja hitaampi ja tasainen sahausnopeus tuottavat odotetut tulokset.

Varmista, ettei materiaali siliry tai valu leikkauksen aikana, kiinnitä se hyvin paikoilleen. Anna terän aina pysähtyä kokonaan ennen varren nostamista. Jos pieniä puukuituja tulee edelleen ulos työstökappaleen takaosasta, aseta puun leikkauskohtaan teippipala. Sahaa teipin läpi ja poista teippi varoen sahauksen jälkeen.

Katso luettelosta erilaisiin leikkauksiin sahaasi suositeltavat sahanterät ja valitse niistä sopivin tarpeidesi mukaan. Katso Sahanterät osiossa Valinnaiset lisävarusteet.

Työstökappaleen kiinnittäminen

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauismise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Ennen sahausta kiinnitetty, tasapainotettu ja varmistettu värkappale voi olla epätasapainossa sahauksen jälkeen. Epätasapainossa oleva kuormitus voi kollistaa sahaa tai kaikkia sahassa kiinni olevia kappaleita, kuten pöytää tai penkkiä. Kun sahaat kappaletta, joka voi mennä epätasapainoon, tue työstökappaletta oikein varmistaaksesi, että saha on tiukasti kiinni vokaassa tasossa. Vaarana on henkilövahinko.

VAROITUS: Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella aille, kun pidikettä käytetään. Kiinnitä työstökappale aina sahan pohjaan – älä kiinnitä sitä mihinkään muuhun työalueen kohtaan. Varmista, ettei pidikkeen jalka ole kiinni sahan pohjan reunassa.

VAROITUS: Käytä aina työvaloa hallinnan säilyttämiseksi ja työseokappaleen vaurioitumisvaaran ja henkilövahinkovaaran välttämiseksi, jos käsiesi on oltava korkeintaan 100 mm:n päässä terästä sahauksen aikana.

Jos työstökappaletta ei voida kiinnittää työtasoon ja rajasuojaa vasten käsin (epäsäännöllinen muoto, jne.), tai kätesi olisi alle 100 mm:n päässä terästä, on käytettävä pidikettä tai muuta kiinnityslaitetta.

Käytä sahan mukana toimitettua materiaalinpidikettä. Materiaalipidike on saatavilla paikalliselta jälleenmyyjältä tai DiWALT-huoltopalvelusta.

Muita apuvälineitä, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan käyttää tietyn kokoisiin ja muotoisiin materiaaleihin. Valitse ja aseta pidikkeet huolellisesti. Suorita koeleikkaus ennen varsinaista leikkaamista.

Pidikkeen asentaminen (Kuva M)

1. Kun pidike 38 osoittaa jilirisahan takaosaan, aseta pidikkeen varsi rajasuojan takana olevaan reikään 21. Varmista, että pidikkeen varren alaosassa oleva ura on asetettu kokonaan reikään 21.
2. Kierrä pidikettä 180° jiirisahan etuosaan päin.
3. Löysää nuppia pidikkeen varren säätämiseksi ylös- tai alaspäin ja kiinnitä työstökappale tiukasti säätämällä hienosäädön nuppia.

HUOMAA: Aseta pidike vastakkaiselle puolelle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OL SAHAN TAI SUOJIEN TIELLÄ.

SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Jiirisaha on säädetään kokonaan ja tarkasti tehtaalla valmistusprosessin aikana. Jos lisäsäädöt ovat tarpeen kuljetuksen tai käsittelyn tai muun syyn vuoksi, säädä saha noudattamalla alla olevia ohjeita.

Kun säädöt on suoritettu, ne jäävät tarkoiksi. Noudata näitä ohjeita tarkoin sahan tarkkuuden säilyttämiseksi.

Kulma-asteikon säätäminen (Kuvat J, N)

Lukitse sahauspää ala-asentoon. Avaa viisteen lukitusnuppi 5 ja käännä kulmavaritta 7, kunnes se lukittuu 0° asentoon. Älä lukitse viisteen lukitusnuppia. Aseta kulmaviivain sahan rajasuojaa ja terää vasten Kuvan N mukaisesti. (Älä koske terän hampaiden kärkiä kulmaviivaimella. Muutoin mittaustulos on epätarkka.) Jos sahanterä ei ole tarkalleen kohtisuorassa rajasuojaan, löysää kolmea ruuvia (9, Kuva J), jotka pitävät kulma-asteikon 8 paikoillaan ja siirrä kulmavartta sekä asteikkoa vasemmalle tai oikealle, kunnes terä on kohtisuorassa rajasuojaan nähden kulmaviivaimen mittauksen mukaan. Kiristä kolme ruuvia uudelleen.

Viisteviivain pöydän säätämiseen (Kuvat A, L1, 0)

Kohdista terän viivain pöytään, lukitse käyttökahva ala-asentoon lukitustapilla 23. Aseta viivain terää vasten ja varmista, ettei viivain ole hampaan päällä. Löysää viisteen lukitusnuppia 12 ja varmista, että kulmavarsi on tiukasti 0° viisteen pysäytintä vasten. Kierrä 0° viisteen säätöruuvia 41 4 mm:n kuusiokoloavaimella (ei kuulu pakkaukseen) tarpeen mukaan, jotta terä on 0° kulmassa pöytään kulmaviivaimen mittauksen mukaan.

Viisteen pysäyttimen 45° säätö vasemmalle (Kuvat A, L1, L2)

Säädä vasen 45° viisteen pysäytin löysäämällä ensin viisteen lukitusnuppia ja kallistamalla päätä, kunnes se pysähtyy. Tarkista, että viisteen ohitus 25 on 45° asennossa. Jos viisteen kohdistin 40 ei osoita tarkalleen 45°, käännä 45° viisteen säätöruuvia 42, kunnes viisteen kohdistin 40 osoittaa 45°.

Suojan toiminta ja näkyvyys (Kuvat A, X)

HUOMIO: Puristumisvaara. Vältö henkilövahingot pitämällä päoloa käyttökahvan alapuolella, kun kahvaa vedetään alaspäin. Alasuojus siirtyy ylöspäin, kun käyttökahvaa vedetään alaspäin. Tällöin on olemassa puristumisvaara.

Sahan alasuojus 4 poistuu automaattisesti terän päältä, kun varsi viedään alas, ja se peittää terän, kun varsi nostetaan.

Kierrä vartta ennen jokaista käyttöä tai säätöjen jälkeen (ilman virtaa). Varmista, että suoja avautuu ongelmitta ja sulkeutuu kokonaan. Se ei saa koskettaa terää. Kun varsi on ylhäällä, nostaa suojaa (ilman virtaa) kuten Kuvassa X ja vapauta. Suojan tulee sulkeutua kokonaan nopeasti. Älä käytä sahaa, jos suoja ei liiku vapaasti ja sulje nopeasti kokonaan. Älä koskaan kiinnitä tai sido suojaa auki sahan käytön aikana.

Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia. ÄLÄ KOSKAAN NOSTA ALASUOJAA KÄSIN, ELLEI TERÄ OLE PYSÄHTYNYT.

HUOMAA: Suurien kappaleiden erityiset leikkaukset edellyttävät, että suoja nostetaan käsin. Katso kohta Suurien materiaalien sahaus osiosta Erityiset sahaustoimenpiteet.

Suojuksen etuosassa on säleikkö näkyvyyden parantamiseksi leikkaamisen aikana. Vaikka säleikkö vähentää huomattavasti lentävän jätteen määrää, suojuksessa on aukkoja ja suojalaseja tulee käyttää aina.

Kiskon ohjaimen säätäminen (Kuva A)

Tarkista kiskot 13 säännöllisesti välyksen varalta. Kiskot voidaan puhdistaa kuivalla puhtaalla llinalla. Oikea kisko voidaan säätää kiskon säätöruuvilla 19 Kuvan A mukaisesti. Välyksen pienentämiseksi voit käyttää 4 mm:n kuusiokoloavainta ja kiertää asetusruuvia asteittain myötäpäivään liu'uttamalla samalla sahan päätä taakse- ja eteenpäin. Vähennä välystä säilyttämällä samalla liu'utuksen vähimmäisvoiman.

Pitkien kappaleiden tukeminen

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi käräise työkalusta virta ja irrota akku ennen säätämistä, puhdistusta tai huoltoa, tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

TUE AlnA PITKIÄ kAPPALEITA.

Älä koskaan käytä toista henkilöä korvaamaan pöydänjatketta, jirisahan vakiopöytää pidemmän tai leveämmän työstökappaleen tukemiseen tai työstökappaleen syöttämiseen, tukemiseen tai vetämiseen.

Tue pitkiä työstökappaleita kaikkia hyödyllisiä tapoja käyttäen, kuten sahapukkia tai vastaavaa laitetta käyttäen päiden alas putoamisen välttämiseksi.

Taulukehysten, laatikoiden ja muiden nelitahoisten esineiden leikkaaminen (Kuvat P, Q)

Suosittelemme kokeilemaan seuraavien esineiden toteuttamista ensin koekappaleisiin, kunnes olet tottunut sahan käyttöön paremmin.

Tämä saha on täydellinen väline kulmien jiirisahaukseen, katso esimerkki Kuvasta P. Kohde A Kuvassa Q osoittaa liitoksen, joka on suoritettu säätämällä viistettä niin, että molempien levyjen reunat ovat 45° ja muodostavat 90° kulman. Tässä liitoksessa kulmavarsi lukittiin nolla-asentoon ja viisteen säätöarvoksi lukittiin 45°. Puukappale asetettiin laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten. Sama leikkaus olisi voitu suorittaa myös jiirisahaamalla oikea ja vasen puoli laajan pinnan ollessa rajasuojaa vasten.

Verhoilulistojen ja muiden kehyksien sahaus (Kuva Q)

Kohde B Kuvassa Q osoittaa liitoksen, joka on suoritettu asettamalla jiirin varsi 45° ja sahaamalla kaksi reunaa 90° kulman muodostamiseksi. Vastaavan liitoksen suorittamiseksi vilsteen säätö on asetettava nollaan ja jiirin varsi 45°. Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten.

Kuvat P ja Q ovat ainoastaan nelisivuisia kohteita.

Koska sivujen määrä muuttuu, muuttuvat myös jiirin kulma ja viistekulma. Alla oleva taulukko sisältää oikeat kulmat erilaisiin muotoihin.

- ESIMERKKEJÄ -

SIVUJEN MÄÄRÄ JIIRI- TAI VIISTE- KULMA

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Taulukossa odotetaan, että kaikki sivut ovat samanpituisia. Jos jotakin muotoa ei ole taulukossa, käytä seuraavaa kaaviota: 180° jaettuna sivujen lukumäärällä on jiirin kulma (jos materiaalia sahataan pystysuunnassa) tai viistekulma (jos materiaalia sahataan alustalla).

Yhdistetty jiiri- ja viistesahaus (Kuva R)

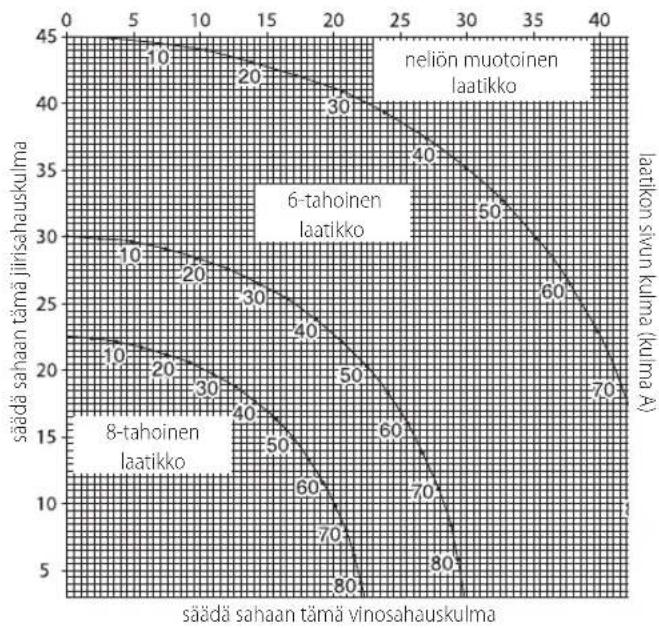

Yhdistetyssä sahauksessa käytetään jiirikulmaa ja viistekulmaa samanaikaisesti. Tätä sahaustyyppiä käytetään kehyksien tai laatikoiden sahaamiseen viistoilla sivuilla, katso esimerkki Kuvasta R.

HUOMAA: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista, että viisteen lukitusnuppi ja jiirisahan lukituskahva on kiinnitetty hyvin Ne on lukittava sen jälkeen, kun viistekulmaa tai jiirikulmaa on muutettu.

Alla oleva taulukko auttaa valitsemaan oikean viistekulman ja jiirisahan asetukset yleisissä yhdistelmäsahauksissa. Käytä taulukkoa valitsemalla haluamasi kulma A (Kuva R) ja määritä sen sijainti taulukon karessa. Katso siitä kohdasta suoraan alas ja näet oikean viistekulman ja suoraan toisella puolella näet oikean jiirikulman.

Aseta saha määritettyihin kulmiin ja suorita muutama harjoitus koekappaleisiin. Harjoittele leikattujen kappaleiden yhteen asettamista, kunnes totut menettelyyn ja osaat suorittaa sen varmuudella.

Esimerkki: Voit toteuttaa 4-puolisen laatikon 26° ulkoisilla kulmilla (kulma A, Kuva R) käyttämällä ylhäällä oikealla olevaa kaarta. Määritä 26° sijainti kaaren asteikossa. Seuraa vaakasuoraa viivaa pitkin kummallakin puolella määrittääksesi sahan jiirikulman (42°). Seuraa samalla tavoin pystysuoraa viivaa pitkin ylös tai alas määrittääksesi viistekulman sahaan (18°). Kokeile sahausta aina muutamaan koekappaleeseen sahan virheettömien asetuksien varmistamiseksi.

Lattialistojen sahaus (Kuva S)

Suorat 90° -sahaukset:

Aseta puukappale rajasuojaa vasten ja pidä sitä paikoillaan Kuvan S mukaisesti. Kytke saha päälle, anna terän saavuttaa täysi nopeus ja laske vartta tasaisesti leikkauksen ajan.

Lattialistan sahaus jopa 89 mm:n korkealle pystysuunnassa rajasuojaa vasten

Aseta materiaali kuten kuvassa Kuvassa S.

Kaikki sahaukset tulee suorittaa listan takaosa rajasuojaa vasten ja alaosa pöytää vasten.

SISÄKULMA ULKOKULMA

Vasen puoli Viiste, vasen 45°	Viiste, oikea 45°
Säästä leikkauksen vasen puoli	Säästä leikkauksen vasen puoli
Oikea puoli Viiste, oikea 45°	Viiste, vasen 45°
Säästä leikkauksen oikea puoli	Säästä leikkauksen oikea puoli
Korkeintaan 89 mm:n materiaalia voidaan sahata yllä mainitulla tavalla. Materiaali saa olla korkeintaan 19 mm:n leveä.

Päällyslistojen leikkaus (Kuvat T, U)

Jotta lista sopisi oikein, päällyslistat tulee jiirisahata erittäin tarkasti sahausyhdistelmää käyttämällä.

Päällyslistan kaksi tasapintaa ovat kulmissa, jotka muodostavat 90° kulman yhteen sovitettuina. Useimmissa päällysistoissa (ei kuitenkaan kaikissa) on ylempi takakulma (osio, joka sopii tasaisesti kattoa vasten) 52° ja alempi takakulma (osio, joka sopii tasaisesti seinää vasten) 38°.

Tässä jiirisahassa on erityinen esiasetettu jiirin syvennys 31,6° vasemmalla ja oikealla päällyslistojen sahaamiseksi oikeassa kulmassa. Viistoasteikolla on merkki myös arvossa 33,8°.

Viisteasetus/leikkaustyyppi -taulukko sisältää oikeat asetukset päälyslistojen leikkaamiseen. (Jiiri- ja viisteasetuksien luvut ovat erittäin tarkkoja ja niiden asettaminen tarkasti sahaan ei ole helppoa). Koska useimmissa huoneissa ei ole tarkalleen 90° kulmia, asetuksien hienosäätö on joka tapauksessa tarpeen.

ON ERITTÄIN TÄRKEÄÄ KOKEILLA SAHAUSTA ENSIN KOEKAPPALEISIIN!

Ohjeet päällyslistojen sahaamiseen tasaisella alustalla ja yhdistelmätoimintoja käyttäen

1. Aseta lista laajan takapinnan ollessa tasaisesti työtason päällä (Kuva T).
2. Alla olevat asetukset koskevat kaikkia standardeja (U.S.) päällyslistoja, joiden kulmat ovat 52° ja 38°.

JIIRIN ASETUS LEIKKAUSTYYPPI

33,8° VASEN PUOLI, SISÄKULMA:
	Listan yläosa rajasuojaa vasten
	Työtaso asetettu oikealle 31,62°
	Säästä leikkauksen vasen puoli
33,8° OIKEA PUOLI, SISÄKULMA:
	Listan alaosa rajasuojaa vasten
	Työtaso asetettu vasemmalle 31,62°
	Säästä leikkauksen vasen puoli
33,8° VASEN PUOLI, ULKOKULMA:
	Listan alaosa rajasuojaa vasten
	Työtaso asetettu vasemmalle 31,62°
	Säästä leikkauksen oikea puoli
33,8° OIKEA PUOLI, ULKOKULMA:
	Listan yläosa rajasuojaa vasten
	Työtaso asetettu oikealle 31,62°
	Säästä leikkauksen oikea puoli

HUOMAA: Kun jiiri- ja viistekulmia asetetaan yhdistettyyn jiiri- ja viistesahaukseen, huomaa, että listojen kulmat ovat erittäin tarkkoja ja niiden tarkka asetus on vaikeaa. Koska ne voivat siirtyä helposti ja harvoissa huoneissa on tarkalleen kohtisuorat kulmat, kalkkia asetuksia on testattava koekappaleisiin.

ON ERITTÄIN TÄRKEÄÄ KOKEILLA SAHAUSTA ENSIN KOEKAPPALEISIIN!

Vaihtoehtoinen tapa sahata päällysistoja

Aseta lista kulmaan rajasuojan 11 ja työtason 43 väliin kuten Kuvassa U. Tämän listojen leikkaustavan etuna on, että viisteleikkausta ei tarvita. Jliirkulmaa voidaan muuttaa minuuteilla ilman, että se vaikuttalsi viistekulmaan. Kun muita kuin 90° kulmia esiintyy, saha voidaan säätää niihin nopeasti ja helposti.

Ohjeet sellaisten päällyslistojen sahaukseen, jossa kulmat ovat rajasuojan ja sahan pohjan välissä kaikissa sahauksissa

Tämä saha voi leikata jopa 14 mm:n x 92 mm:n listoja.

1. Aseta lista kulmaan rajasuojan 11 ja työtason 43 väliin kuten Kuvassa U.
2. Listan takaosassa olevien kulmittaisten "tasaisten osien" on oltava tiukasti rajasuojaa ja sahauspöytää vasten.

SISÄKULMA ULKOKULMA

Vasen puoli Viiste, oikea 45°	Viiste, vasen 45°
Säästä leikkauksen oikea puoli	Säästä leikkauksen oikea puoli
Oikea puoli Viiste, vasen 45°	Viiste, oikea 45°
Säästä leikkauksen vasen puoli	Säästä leikkauksen vasen puoli

Erityiset sahaustoimenpiteet

ÄLÄ KOSKAAN ALOITA SAHAUSTA, ELLEI MATERIAALIA OLE KIINNITETTY HYVIN PÖYTÄÄN JA RAJASUOJAA VASTEN.

Kaareva materiaali (KuvaT V, W)

Kun sahaat taipunutta materiaalia, aseta se aina Kuvan V mukaisesti, älä koskaan aseta sitä kuten Kuvassa W. Jos materiaali asetetaan virheellisesti, se puristaa terää leikkauksen loppupäässä.

Pyöreän materiaalin leikkaaminen

PYÖREÄ MATERIAALI TULEE KIINNITTÄÄ TAI SITÄ TULEE PITÄÄ HYVIN RAJASUOJAA VASTEN SEN PYÖRIMISEN ESTÄMISEKSI. Tämä on erityisen tärkeää kulmikkaita sahaustoimenpiteitä suorittaessa.

Suuren materiaalien sahaus (Kuva X)

Joskus sahattava puukappale voi olla liian suuri alasuojuksen alle. Jotta suoja voitaisiin nostaa pois puusta sahan ollessa pois päältä ja oikean käden ollessa käyttökahvassa, aseta oikea peukalo suojan yläosan ulkopuolelle ja vieritä suojaa ylöspäin riittävästi niin, että se poistuu puukappaleesta kuten Kuvassa X. Vapauta suoja ennen moottorin käynnistämistä. Suojamekanismi toimii virheettömästi sahauksen aikana. Suorita tämä ainoastaan tarvittaessa. ÄLÄ KOSKAAN SIDO, TEIPPAA TAI PIDÄ MUULLA TAVALLA SUOJUSTA AUKI SAHAN KÄYTÖN AIKANA.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauhaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAVOITUS: Puhalla lika ja pöly kotelosta kuivalia ilmalla, kun sitä kerüy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VATOITUS: Älä koskaan puhdista muita kuin metallipintoja iämien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän tõe un kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT in suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Seuraavat sahaasi tarkoitetut lisävarusteet voivat olla hyödyllisiä. Joissakin tapauksissa voidaan käyttää muita paikallisesti saatavia tukikappaleita, pituusrajoja, pidikkeitä jne. Valitse lisävarusteet ja käytä niitä huolellisesti. Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Sahanterät

KÄYTÄ VAIN 184 mm:n SAHANTERIÄ, JOIDEN TUURNAN REIÄN HALKAISIJA ON 16 mm:n JA UURROSLEVY ENINTÄÄN 2,1 mm:n. NIMELLISNOPEUDEN ON OLTAVA VÄHINTÄÄN 4000 KIERR./MIN. ÄLÄ KÄYTÄ TERIÄ, JOISSA ON TIMANTINMUOTOINEN TUURNAN REIKÄ. Älä koskaan käytä eri halkaisijan teriä. Niiden käyttö ei ole turvallista Käytä ainoastaan poikkileikkauksen teriä Älä käytä jyrsimisteriä, yhdistelmäteriä tai teriä, joiden koukkukulmat ovat yli 7°.

TERÄN KUVAUS

SOVELLUS HALKAISIJA HAMMAS

Yleiskäyttö 184 mm:n (7–1/4") 40

Hieno puunsahaus 184 mm:n (7–1/4") 60

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut

paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta

www.2helpU.com

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

Vianmääritysopas NOUDATA TURVALLISUUSSÄÄNTÖJÄ JA -OHJEITA
OnGELMA MAHDOLLInEn sYY TOIMEnPIDE

Saha ei käynnisty	Akkua ei ole asennettu	Asenna akku. Katso kohtaAkun asentaminen ja irrotus.
	Akkua ei ole ladattu Lataa akku. Katso kohtaLataaminen.
	Harjat ovat kuluneet Anna valtuutetun huoltopalvelun vaihtaa harjat.
Heikot sahaustulokset	Tylsä terä	Vaihda terä. Katso kohtaUuden sahanterän vaihtaminen tai asentaminen.
	Terä asennettu taaksepäin	Käännä terä. Katso kohtaUuden sahanterän vaihtaminen tai asentaminen.
	Terässä pihkaa Irrota terä ja puhdista se karkealla teräsvillalla ja tärpätillä tai uunin puhdistusaineella.
	Vääränlainen terä työtoimenpiteisiin	Vaihda terärmallia. Katso kohtaSahanterät osiossa Valinnaiset lisävarusteet.
XPSTM-työvalo vilkkuu	Akkua ei ole ladattu	Lataa akku. Katso kohtaLataaminen.
Kone tärisee liikaa Sahaa ei ole asennettu tiukasti telineeseen tai työtasoon		Kiristä kaikki kiinnitysosat. Katso kohtaPenkkiin asentaminen.
		Aseta se tasaiselle alustalle. Katso kohtaTutustuminen.
		Vaihda terä. Katso kohtaUuden sahanterän vaihtaminen tai asentaminen.
Kulmasahaukset ovat epätarkkoja	Kulma-asteikko on säädetty virheellisesti	Tarkista ja säädä. Katso kohtaKulma-asteikon säätäminenosiossa Säätäminen.
	Terä ei ole kohtisuorassa rajasuojaan	Tarkista ja säädä. Katso kohtaKulma-asteikon säätäminenosiossa Säätäminen.
	Terä ei ole kohtisuorassa työtasoon	Tarkista ja säädä rajasuoja. Katso kohtaViisteviivain pöydän säätämiseenosiossa Säätäminen.
	Työstökappale liikkuu	Kiinnitä työstökappale hyvin rajasuojaan tai liimaa rajasuojaan karkeudeltaan 120 hiekkapaperia käyttäen kumisementtiä.
	Uurroslevy on kulunut tai vaurioitunut	Vie se valtuutettuun huoltoliikkeeseen.
Materiaali tartuu terään	Kaarevan materiaalin leikkaaminen	Katso kohtaKaarevan materiaali osiossa Erityiset sahaustoimenpiteet.

SLADDLÖS GERINGSSÅG MED GLIDFUNKTION DCS365

Gratulerar!
