BRUKSANVISNING DCS365 DEWALT

Norsk (oversatt fra de originale instruksjonene) 113

Trådløs geringssav med glidende forbindelse DCS365

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med:

2006/42/EF, EN62841-1:2015, EN62841-3-9:2014.

Direktør for maskinteknik

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

30.10.2015

FARE: Angiver en umiddelbart farlig situation, der medmindre den unagås, vil resultere i død eller alvorlig personskade.

ADYARSEL: Angiver en potentielt farlig situation, der medmindre den unlegås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den inagås, kan resultere i mindre eller moderat personskade.

5) Anvendelse og vedligeholdelse af batteri

- Undgå langvarig kontakt med støv fra elektrisk slibning, savning, boring og andre byggeaktiviteter.

Følgende risici er forbundet med anvendelsen af save:

DAnsk

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger med adstyret.

BEMÆRk: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Se Tekniske data for flere informationer.

Pakkens indhold

Pakken indeholder:

1 Geringssav

1 Klingeskruenøgle

1 Savklinge

1 Sidehändtagspakke

1 Støvpose

1 Skruetvinge til materiale

1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1 modeller)

2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2 modeller)

3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3 modeller)

1 Brugsvejledning

APYARSEL: For at reducere risikoen for olvorlig personskade lås om skinnelåsegreb 20, geringslåsegreb 5, smiglåsegreb 12 og låsestift 23 før transport af saven. (Se Figur A)

Smiglåsegreb (Fig. A, L1, L2)

Med smigläsen kan du save i smig 48° til venstre. Du justerer smigindstillingen ved at dreje smiglåsegrebet 12 mod uret for at løsne den. Du spænder ved at dreje smiglåsegrebet med uret.

Skinne låsegreb (Fig. A)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ANDE anvende den rette håndposition som vist i Fig. G1 og G2.

Støvopsamling (Fig. A, I)

Skæring med din sav (Fig. A)

BEMÆRK: Skinnelåsegrebet 20 vist i Figur A skal være løs, så saven kan glide langs dens skinner.

1. Løsn smiglåsegreb 12.
2. Vip savhovedet let for at skubbe smigtilsidesættelsen 25 til en side.
3. Flyt savhovedet til 48°.
4. Spænd smiglåsegrebet.

Snitkvalitet

Anbring materialet som vist i Figur S.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCS365
Spenning V	pc	18
Type 1
Batteritype Li-Ion
Bladdiameter mm 184
Bladåpning mm 16
Bladtykkelse mm 1
Maks. bladhastighet o/min	3750
Maks. tverkutt-kapasitet 90°	mm 50
Maks gjærkapp-kapasitet ved 45°	mm	35,3
Gjæring (maks. posisjoner)	vestre	45°
	høyre	45°
Skråstilling (maks. posisjoner)	vestre	48°
	høyre	0°
0° gjæring
Resultat-bredde ved maks. høyde 50 mm	mm	250
Resultat-høyde ved maks. bredde 90 mm	mm	15
45° gjæring venstre
Resultat-bredde ved maks. høyde 50 mm	mm	176
Resultat-høye ved maks. bredde 90 mm	mm	8
45° gjæring høyre
Resultat-bredde ved maks. høyde 50 mm	mm	176
Resultat-høye ved maks. bredde 90 mm	mm	8
45° skråstilling venstre
Resultat-bredde ved maks. høyde 35 mm	mm 250
Automalisk bremselid blad	s	< 10
Vekt uten batteri	kg 10,5
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-3-9:
L_PA (utviklet lydtrykksnivå)	dB(A)	88
L_WA (lydeffektnivå)	dB(A)	93
K(usikkerhet for det angitte støynivå)	dB(A)	2,0
Vibrasjonsutslipp verdi a_h=	m/s2	<2,5
Usikkerhet K =	m/s21,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN62841-3-9, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for i det Bruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

Trådløs kapp-/gjærsag DCS365

DFWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med:

2006/42/EU, EN62841-1:2015, EN62841-3-9:2014.

Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av D-EWALT.

Mr. Rergel

Markus Rompel

Teknisk direktør

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FAE: Angir en eksisterende farlig situasjon som, og hvis den ikke utings, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke utgangs, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unings, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Aare for elektrisk støt.

Arbrannfare.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsadvarsler og alle instruksjoner. Månglende overholdelse av adverslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.

Batterier Ladere/Ladetider (i minutter)
Kat # V		Ah Vekt (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90				X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181	18 1,5	0,35 70 35 22 22		22	45
DCB182	18 4,0	0,61 185 100 60		60 60 120
DCB183/B	18 2,0	0,40 90		50 30 30 30 60
DCB184/B	18 5,0	0,62 240 120 75		75 75 150
DCB185	18	1,3	0,35	60	30	22	22	X
DCB187	18 3,0	0,48 140 70 45 45		45 45	90

b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjøkk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksamhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige

deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uheil.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.

c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brønnfaren.

6) Service

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Sikkerhetsinstruksjoner for gjærsager

a) Gjærsager er ment for kapping av tre eller tre-lignende produkter, og kan ikke brukes med kappeskiver ment for kapping av jernholdige materialer son jernstenger, bjelker, lekter og lignende.Slipestøv vil føre til at bevegelige deler som nedre beskyttelse kan kile seg. Gnister fra slipe-/kappeskiver vil brenne nedre beskyttelse, sporføreren og andre plastdeler.
b) Bruk klemmer/tvinger for å feste arbeidsstykket när det er praktisk. Dersom du støtter arbeidsstykket med hånden, må du alltid ha hånden minst 100 mm fra hver side av sagbladet. Ikke bruk denne sagen for å kappe biter som er for små til å klemmes fast eller holdes med hånden. Dersom du har hånden for närt bladet, er det stor fare for personskade som følge av kontakt med bladet.
c) Arbeidsstykket skal være i ro og klemt eller holdt fast mot både anlegget og bordet. Ikke mat frem arbeidsstykket mot bladet eller sag "frihånd" på noen måte. Arbeidsstykker som ikke er festet eller som beveger seg kan kastes løs i stor hastighet og føre til personskader.
d) Skyv sagen gjennom arbeidsstykket. Ikke trekk sagen gjennom arbeidsstykket. For å kappe, løft saghodet og trekk det ut over arbeidsstykket uten å sage, start motoren, trykk saghodet ned og skyv sagen gjennom arbeidsstykket. Dersom du sager ved å trekke, vil det som regel føre til at sagblodet "klatrer" opp på arbeidsstykket og vil koste bladmodulen voidsomt mot brukeren.
e) Kryss aldri hånden over den tenkte saglinjen, hverken foran eller bak sagbladet. Støtting av arbeidsstykket med hendene "i kryss", dvs. å holde arbeidsstykket til høyre av sagbladet med venstre hånd eller omvendt er svært farlig.
f) Ikke grip bak anlegget med noen hånd nærmere enn 100 mm fra hver side av sagbladet, hverken for å fjerne treflis eller av noen annen grunn når bladet roterer. Det er kanskje ikke opplagt hvor nært sagbladet er hånden din, og du kan få alvorlig personskade.
g) Inspiser arbeidsstykket før saging. Dersom arbeidsstykket er bøyd eller vridd, klem det fast med den utvendige bøyde siden mot anlegget. Pass alltid på at det ikke er noe mellomrom

mellom arbeidsstykke, anlegg eller bord langs linjen som skal sages. Bøyde eller vridde arbeidsstykker kan vri eller flytte seg og kan føre til at sagbladet kjører seg fast under saging. Det må ikke være spikere eller andre fremmedlegemer i arbeidsstykket.

h) Ikke bruk sagen før bordet er fritt for verktøy, trespon og annet, alt unntatt arbeidsstykket. Smårusk eller løse stykker av treverk eller andre objekter som kan komme i kontakt med det roterende bladet kan kastes ut med stor hastighet.
i) Kapp bare ett arbeidsstykke av gangen. Stabling av flere arbeidsstykker kan ikke klemmes eller holdes fast, og kan bevege seg eller føre til at sagen kjører seg fast ved saging.
j) Forsikre deg om at gjærsagen er montert på et flatt, fast arbeidsunderlag før bruk. Et flatt og fast arbeidsunderlag reduserer faen for at gjærsagen skal bli ustabil.
k) Planlegg arbeidet. Hver gang du endrer skråvinkel eller gjæringsvinkel, pass på at det justerbare anlegget er stilt inn korrekt for å støtte arbeidsstykket, og ikke kan kollidere med bladet eller beskyttelsessystemet. Uten at du slår på verktøyet, og uten noe arbeidsstykke på bordet, før sagbladet gjennom et komplett, simulert kutt for å sjekke at det ikke er fare for kollisjon eller for å sage inn i anlegget.
1) Pass på tilstrekkelig støtte i form av bordforlengelse, sagbukk og lignende for arbeidsstykker som er bredere eller lenger enn bordplaten. Arbeidsstykker som er lenger eller bredere enn gjærsagbordet kan vippe dersom de ikke støttes opp ordentlig. Dersom stykket som kappes av eller arbeidsstykket vipper over, kan det føre til at nedre beskyttelse løftes eller kastes løs av det roterende bladet.
m) Du skal ikke bruke en annen person som erstatning for en bordforlenger eller for ekstra støtte. Ustodig støtte for arbeidsstykket kan føre til at bladet kjører seg fast eller til at arbeidsstykket flytter seg under saging, og kan trekke deg eller personen som hjelper til inn i det roterende bladet.
n) Stykket som kappes av skal ikke festes eller presses mot det roterende sagbladet på noen måte. Dersom det er begrensninger, dvs. bruk av lengdestopper, kan det avkappede stykket bli klermt mot bladet og kastes voldsomt ut.
a) Bruk alltid en klemme eller et feste som er designet for runde arbeidsstykker for stenger eller rør. Stenger har en tendens til å rulle når de sages, som fører til at bladet "biter" og trekker arbeidsstykket og hånden din inn i bladet.
p) La bladet få full hastighet før kontakt med arbeidsstykket. Dette vil redusere faren for at arbeidsstykket kastes løs.
q) Dersom arbeidsstykket kjøres fast, slå av gjærsagen. Vent til alle bevegelige deler har stoppet, trekk støpselet ut av stikkontakten og/eller ta ut batteripakken. Så kan du forsøke å løsen det fastkjørte arbeidsstykket. Fortsatt saging med et fastkjørt arbeidsstykke kan føre til at du mister kontrollen eller til skader på gjærsagen.
1) Etter ferdig kutt, slipp bryteren, hold saghodet nede og vent for at bladet stopper før du fjerner det avkappede stykket. Å føre hånden nær det roterende bladet er farlig.
s) Hold håndtaket godt dersom du gjøre et delvis kutt eller dersom du slipper bryteren før saghodet er helt nede. Bremsingen av sagen kan føre til at saghodet plutselig trekkes ned, det gir fare for personskader.

Ekstra sikkerhetsregler for gjæringssager

ADVARSEL: Ikke sett inn batteriet i enheten før du har lest og forstått helle bruksanvisningen.

• FÅ RÅD fra din arbeidsleder, instruktør eller annen kvalifisert person dersom du ikke er godt kjent med bruk av denne maskinen. Kunnskap er trygghet.
• S∅RG FOR at bladet roterer i riktig retning. Tennene på bladet skal peke i rotasjonsretningen som angitt på sagen.
• STRAM TIL ALLE FESTEHÅNDTAK, knapper og spaker før bruk. Løse fester kan føre til at deler eller arbeidsstykket blir kastet ut i høy hastighet.
• FORSIKRE DEG OMat aile blad og bladklemmer er rene, at de utsparte sidene av bladklemmene er mot bladet og at senterskruen er trukket godt til. Løse eller dårlige bladklemmer kan føre til skader på sagen eller til mulig personskade.
• IKKE BRUK ANNET ENN DEN ANGITTE SPENNINGEN for sagen. Det kan føre til overoppvarming, skader på verktøyet og til personskader.
• IKKE KIL NOE FAST MOT VIFTEN for å holde på motorakselen. Det kan føre til skader på verktøyet og til personskader.
• SAG ALDRI I METALL eller mur. Dette kan føre til at karbidtuppene rives av bladet i høy hastighet og kan føre til alvorlige personskader.
• ALDRI HA NOEN KROPPSDELER PÅ LINJE MED BLADET. Det kan resultere i personskade.
• ALDRI PÄF∅R BLADSMURNING MENS BLADET ER I GANG. Å påføre smøremiddel kan føre til at hånden din kommer i kontakt med bladet og gi alvorlig personskade.
• IKKE plasser en hånd i nærheten av bladet når sagen er koplet til strømmen. Utilisiktet start av sagen kan føre til alvorlig personskade.
• ALDRI STREKK HENDENE RUNDT ELLER BAK SAGBLADET. Et sagblad kan gi alvorlig personskade.
• IKKE GRIP UNDER SAGEN unntatt når støpselet er trukket ut og den er slått av. Kontakt med sagbladet kan resultere i personskade.
• FEST MASKINEN TIL ET STABILT ARBEIDSUNDERLAG. Vibrasjoner kan muligens føre til at maskinen sklir, "vandrer" eller velter, som kan føre til personskader.
• BRUK KUN SAGBLAD MENT FOR TVERRKAPPING som er anbefalte for gjærsøger. For best resultat, bruk ikke blad med karbidtenner med krokvinkel over 7 grader. Ikke bruk blad med dype spor. De kan bøye seg og komme i kontakt med beskyttelsen og gi skader på maskinen og/eller alvorlig personskade.
• BRUK ALLTID BARE BLAD AV KORREKT ST∅RRELSE OG TYPE som spesifisert for dette verktøyet for å hindre skader på maskinen og/eller alvorlig personskade (i henhold til EN847-1).
• INSPISER BLADET FOR SPREKKER eller andre skader før bruk. Et skadet blad eller blad med sprekker kan dele seg og deler kan kastes ut med stor hastighet og føre til alvorlige personskader. Skift ut sprukne eller skadede blad straks. Ikke overstig maksimumshastigheten angitt på sagbladet.
• RENGJ∅R BLADET OG BLADKLEMMENE før bruk. Ved å rengjøre bladet og bladklemmene kan du kontrollere om det er skader på bladet eller bladklemmene. Et skadet eller sprukket blad eller bladklemme kan dele seg og deler kan kastes ut med stor hastighet og føre til alvorlige personskader.
• IKKE BRUK B∅YDE BLAD. Sjekk at bladet går rett og uten vibrasjoner. Et blad med vibrasjoner kan føre til skader på maskinen og/eller alvorlig personskade.
• IKKE bruk smøremidler eller rengjøringsmidler (spesielt spray eller aerosol) i nærheten av plast-beskyttelsen. Materialet av polykarbonat som brukes i beskyttelsen vil angripes av visse kjemikalier.
  • HOLD BESKYTTELSEN PÅ PLASS og i god stand.
• BRUK ALLTID SNITTPLATEN OG SKIFT UT DENNE PLATEN DERSOM DEN ER SKADET. Oppsamling av små spon under sagen kan komme i kontakt med sagbladet og føre til at arbeidsstykket blir ustabilt ved kapping.
• BRUK KUN BLADKLEMMER SOM SPESIFISERT FOR DETTE VERKT∅YET for å hindre skader på maskinen og/eller alvorlig personskade.
• RENGJ∅R MOTORENS VENTILASJONSÅPNINGER for spon og sagflis. Tilstoppede ventilasjonsåpninger kan føre til at maskinen blir for varm

og gi skade på maskinen og kanskje føre til kortslutning som vil gi alvorlig personskade.

- LÄS ALDRI BRYTEREN I "PÅ" POSISJON. Dette kan resultere i alvorlig personskade.

- ALDRI STÅ PÅ VERKT∅YET. Det kan føre til alvorlig personskade dersom verktøyet vippes eller dersom skjæverktøyet utilsiktet kommer i kontakt med deg.

ADVARSEL: Kutting av plast, tremateriale med mye harpiks eller andre digitaler kan førte til at smeltet materiale samler seg opp på bladet og blodspissene, dette øker risikoen for at bladet blir overopphetet og bøyer seg mens du sager.

ADYARSEL: Bruk alltid riktig hørselvern. Under viss forhold og bruttvarighet kan støy fra dette produktet bidra til å miste hørselen. Vennligst vær oppmerksom på følgende faktorer som påvirker belastningen fra støy:

• bruk sagblader som er designet for å redusere støyutvikling,
• bruk kun godt skjerpede sagblader og
• bruk sagblad spesielt utviklet for redusert støy.

APYARSEL: BRUK ALLTID vernebriller. Vanlige briller er IKKE vernebriller. Bruk også ansiktsmaske eller støvmaske dersom det foregår støvutviklende saging.

ADVARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, som han forårsake åndedrettsskader eller andre personskader.

ADYARSEL: Noe støv som utvikles ved slipermaskiner, fresing, til og andre aktiviteter inneholder kjemikalier som fører til kreft, fosterskader eller skader på forplantningsorganene. Noen eksempler på slike kjemikalier er:

• bly fra blyholdig maling,
- krystallinsk silika (silisiumdioksid) fra tegl og sement og andre murprodukter og
• arsenikk og krom fra kjemikaliebehandlet treverk.

Hvor utsatt du er for denne typen eksponering vil variere, avhengig av hvor ofte du utfører denne type arbeid. For å redusere eksponeringen for slike kjemikalier: jobb i et godt ventilert område, og bruk godkjent verneutstyr så som støvmasker som er spesielt designet for å filtrere bort mikroskopiske partikler.

- Unngå for lang tids kontakt med støv fra slipemaskiner, fresing, boring og andre lignende aktiviteter. Bruk verneklær og vask eksponerte områder med såpe og vann. Støv som blir liggende i mun nese, øyne eller på huden, kan medføre at farlige kjemikalier absorbe

ARYARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, so han forårsake åndedrettsskader eller andre personskader. Bruk alltid godkjent pustebeskyttelse passende for støveksponeringen.

Ekstra farer

Følgende farer er forbundet med bruk av sager:

- Skader som følge av berøring av roterende deler.

Selv om man følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås.

Disse er:

• Hørselsskader.

- Fare for ulykker forårsaket av de ikke tildekte delene av det roterende sagbladet.

• Fare for skader ved skifting av blad.

- Fare for klemming av fingre när dekslene åpnes.

- Helseskader som følge av innånding av støv som oppstår ved saging av tre, særlig eik, bjørk og MDF.

Følgende faktorer øker risikoen for pusteproblemer.

- Intet støvavsug tilkoblet ved saging av treverk.

- Utilstrekkelig støvavsug på grunn av urene avtrekksfiltere.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

D. WALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm ^2 ; maksimum lengde er 30 m.

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad hård WALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert ,men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unno åpningene i laderen. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakk i hulrommet. Kople fra laderen för rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.

• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med en gang.

• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen får du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsøk på kople 2 ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 16 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen 44 på batteripakken og ta den av.

MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangs bruk.

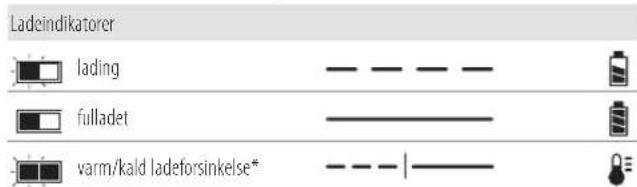

Bruk av lader

Se indikatorne under for batteripakkens ladetilstand.

Ladeindikatorer lading fulladet varm/kald ladeforsinkelse*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteriet.

En kald batteripakke vil lade langsommere enn en varm batteripakke.

Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading. Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4 mmlange med hodediameter 7–9 mm, som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra strømuttaket før førkjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALTladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40 °C (104 °F) (som utenfor skur eller metallbygg på sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår när man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis der åtsettes for gnister eller flammer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke såraderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skodede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter kriteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en Stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje fäll brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

D=WALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

MERK: Lithium-ione batterier skal ikke være med i innsjekketbagasje.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT ^TM batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™ batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh-spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Eksempole på merking for bruk og for transport

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tört sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Batteritype

DCS365bruker en 18 volt batteripakke.

Disse batteripakkene kan brukes: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185.

Se Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Gjærsag
1 Blad nøkkel
1 Sagblad
1 Sidehåndtaks-pakke
1 Støvpose
1 Materialklemme

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Ladkun DfWALT batteripakker med de angitte DfWALT laderne. Lading av andre batteripakker enn de angitte DfWALT batteriene med en DfWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

DCS365bruker en 18 volt batteripakke.

Disse batteripakkene kan brukes: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185.

Se Tekniske Data for mer informasjon.

1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1 modeller)
2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2 modeller)
3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3 modeller)

1 Instruksjonshändbok

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er under lisens. Andre varemerker og merkenavn er eiet av sine respektive eiere.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstätt under transport.
  • Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken før bruk.

Bruk hørselvern.

Bruk vernebriller.

Hold hendene unna bladet.

Synlig stråling. Ikke se inn i lyset.

Datokode plassering (Fig. A)

Datokoden 24, som også inkluderer produksjonsåret, er trykket på huset. Eksempel:

2018 XX XX

Produksjonsår

Beskrivelse (Fig. A)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Delle kan føre til materiell- eller personskader.

1 Avtrekkerbryter
2 Betjeningshåndtak
3 Monteringshull
4 Nedre beskyttelse
5 Gjærlåseknapp
6 Snittplate
7 Gjæringsarm
8 Gjæringsskala
9 Gjæringsskala skruer
10 Sidehändtak
11 Anleggsflate
12 Skråvinkel-låseknapp
13 Skinner

Bruksområde

Din DEWALT DCS365 trådløse gjærsag er designet for profesjonell bruk ved saging av treverk. Den utfører sagingen med enkel, nøyaktig og trygg bruk ved tverrkutting, kanting og gjæring.

Denne enheten er designet for bruk med nominell bladdiameter på 184 mm blad med karbidtenner.

ALDRI SAG METALLER eller lettmetaller, spesielt ikke magnesium.

SKAL IKKE brukes under fuktige eller våte forhold eller i nærheten av antennelige væsker eller gasser.

Disse gjærsagene er profesjonelle elektroverktøy.

IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn när de bruker dette verktøyet.

- Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

MONTERING OG JUSTERING

ARVARSEL: For å redusere risikoen for alvorlig personskade, selkæ verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

A: MARSEL: Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og ta av batteripakke på verktøyet (Fig. C)

MERK: For best resultat, pass på at batteripakken 16 er helt oppladet før bruk.

For å installer batteripakken i verktøyets håndtak

1. Rett inn batteripakken 16 mot skinnene i håndtaket (Fig. C).
2. Skyv den inn i håndtaket til batteripakken er godt festet i verktøyet, pass på at den ikke løsner.

For å fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 44 og trekk batteriet bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i denne manualen.

Ladeindikator batteripakker (Fig. C)

Noen DEWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken. For å aktivere ladeindikatoren, trykk og hold indikatorknappen 26. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Gjør deg kjent med (Fig. A, D, E)

Åpne esken og løft ut sagen (Fig. D) ved å bruke håndtaksgropene på siden eller løftehåndtaket 15.

Legg sagen på en glatt, plan plate så som en arbeidsbenk eller et kraftig bord.

Se Figur A for å bli kjent med sagen og de ulike delene. Avsnittet om justeringer vil henvise til disse delen, så du må vite hva de er og hvor de er.

FORSIKTIG: Klypefare. For å redusere faren for personskade, hold tævelen under betjeningshåndtaket når du trekker håndtaket ned. Nedre beskyttelse vil bevege seg opp når betjeningshåndtaket trekkes ned, som kan føre til klyping. Betjeningshåndtaket er plassert nært beskyttelsen for spesiell kutt.

Press lett ned på betjeningshåndtaket 2 og trekk ut låsepinnen 23. Slipp opp forsiktig og hold i betjeningshåndtaket, la det løfte seg til full høyde. Bruk låsepinnen når du skal bære sagen fra et sted til et annet. Bruk alltid håndtakgropene eller sidehåndtakene 10 for å transportere sagen, som vist på Figur D. Se Figur E og Installasjon av sidehåndtak.

Installasjon av sidehåndtak (Fig. E)

Det er hull 3 i alle 4 bena for benkmontering, som vist i Figur A. Fest alltid sagen godt for å forhindre bevegelser. or å øke mobiliteten kan verktøyet monteres på et stykke kryssfiner, tykkelse 12,7 mm eller mer, som deretter kan klemmes fast på arbeidsbenken eller flyttes til andre arbeidssteder og festes der.

MERK: Ved montering av maskinen på en kryssfinerplate, pass på at monteringsskruene ikke stikker ned under platen. Kryssfinerplaten skal ligge flatt mot arbeidsunderlaget. Ved fastklemming av sagen til et arbeidsunderlag, klem alltid bare fast med klempunktene der hullene for monteringsskruene er. Fastklemming andre steder vil komme i konflikt med korrekt funksjon av sagen.

FORSIKTIG: For å forhindre låsing og unøyaktigheter, pass på at underingsflaten ikke er vridd eller ujevn. Dersom sagen vipper på underlaget, plassert et tynt stykke materiale under en av sagens føtter til sagen sitter stabilt på monteringsflaten.

Skifte eller sette på et nytt sagblad (Fig. F1–F3)

Se Sagblad under Ekstra tilbehør.

ADVARSEL: For å redusere faren for alvorlige personskader, slå avarktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.

ADYARSEL: For å redusere risiko for personskade, bruk arbeidshansker håndterer sagbladene.

FORSIKTIG:

Hylk aldri inn knappen for spindellås (Ai Fig. FB) når bladet er i bruk eller spinner fritt.

- Ikke bruk denne gjærsagen til å kutte metall, murverk eller fiberbetong.

Ta av bladet (Fig. A, C, F1–3)

1. Ta av batteripakken (16, Fig. C) fra sagen.
2. Løft armen til øvre posisjon og løft nedre beskyttelse 4 så langt som mulig.
3. Løsne, men ikke ta av bakre skrue på beskyttelsesbraketten 27, fire omdreininger.
4. Løsne, men ikke ta av fremre skrue på beskyttelsesbraketten (28, Fig. F1) til braketten 29 kan løftes langt nok til å komme til bladskruen 31. Nedre beskyttelse vil holde seg oppe på grunn av posisjonen til skruen på beskyttelsesbraketten.
5. Trykk ned spindellåsen 35 mens du forsiktig roterer sagbladet 30 for hånd til det går i lås.
6. Hold knappen nedtrykket, bruk den andre hånden og T40 siden av nøkkelen som følger med 22 for å løsne bladskruen 31. (Vri med klokka, venstregjenget.)
7. Ta av bladskruen 31 ved hjelp av T40 siden av den medfølgende nøkkelen, ytre klemskive(32, Fig. F3) og bladet 30. Den indre klemskiven 33 kan du la være på spindelen 34.

Sette på bladet (Fig. F1–F3)

1. Ta av batteripakken (16, Fig. C) fra sagen.
2. Med armen løftet, nedre beskyttelse 4 holdt åpen og beskyttelsesbraketten 29 løftet, sett bladet 30 på spindelen 34 og mot indre klemskive 33 med tennene på bladet pekende i rotasjonsretningen som markert på sagen.

3. Monter den ytre klemskiven 32 på spindelen 34.

4. Installer bladskruen 31, engasjer spindellåsen 35, stram godt til skruen 31 med nøkkelen 22 (vri mot klokka, venstregjenger).

5. Sett beskyttelsesbraketten 29 tilbake til original fullt nede posisjon og stram godt til begge skruene (27, 28) på beskyttelsesbraketten for å holde den på plass.

ADYARSEL: Beskyttelsesbraketten skal være tilbake i helt nede på jøn og skruene på beskyttelsesbraketten skal være trukket til før du slår på sagen. Dersom du ikke gjør det, kan det hindre beskyttelsen i å lukke eller kan føre til at beskyttelsen kommer i kontakt med det roterende bladet, som kan føre til skader på sagen og svært alvorlige personskader.

Transport av sagen (Fig. A)

ADVARSEL: For å redusere faren for alvorlige personskader, slå sørktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.
ADVARSEL: For å redusere foren for alvorlig personskade, lås dør skinnelåsknappen 20, gjæringslåsknappen 5, skråvinkel- låseknapp 12 og låsepinnen 23 før transport av sagen. (Se Figur A.)

For enkelt å kunne bære gjærsagen fra sted til sted, er det et løftehåndtak 15 på toppen av sagarmen og sidehåndtak 10 på bunnplaten, som vist i Figur A.

Lagring av gjærsagen

Når de ikke er i bruk må gjærsagen låses på forsvarlig måte på et tørt sted utilgjengelig for barn.

ARVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.

Bruk av XPS™ LED arbeidslyssystem (Fig. A)

XPS™ LED arbeidslyssystem kan slås på med indikatorlysbryteren 17. Lyset slås av automatisk etter 20 sekunder dersom sagen ikke brukes. Lyset aktiveres også automatisk hver gang verktøyets hovedavtrekker 1 brukes. For å sage langs en markert linje på trestykket, slå på XPS™ arbeidslyssystem ved hjelp av indikatorlysbryteren 17 (ikke med hovedavtrekkeren), trekk så ned betjeningshåndtaket 2 for å føre sagbladet nært til trestykket. Skyggen av bladet vil vises på trestykket. Denne skyggelinjen viser materialet som bladet vil fjerne ved sagingen. For korrekt plassering av snittet med den avmerkede linjen, rett inn skyggelinjen med den avmerkede linjen. Du kan måtte justere gjærings- eller skråvinkel for å kunne følge streken nøyaktig. Sagen har en funksjon for batterifeil. XPS™ arbeidslyset begynner å blinke när batteriet er nesten utladet, eller dersom batteriet er for varmt. Lad opp batteriet för du fortsetter sagingen. Se Ladeprosedyre under Viktige sikkerhetsanvisninger for alle batteripakker for anvisninger om lading av batteriet.

Gjærlåseknapp (Fig. A, J)

Gjærlåseknapp 5 lar deg stille sagen til 48° høyre og 48° venstre. Gjæringsläsen vil automatisk låse i 10°, 15°, 22,5°, 31,62° og 45° både til venstre og høyre.

Skråvinkel-låseknapp (Fig. A, L1, L2)

Skråvinkellåsen lar deg stille skråvinkel opp til 48° venstre. For å justere skråvinkelen, vri skråvinkel-låseknappen 12 mot klokken for å løsne den. For stramme til, vri skråvinkellåsen med klokken.

Skinne-låseknapp (Fig. A)

For å låse saghodet i ned-stilling trykk saghodet ned, trykk låsepinnen 23 inn og slipp saghodet. Dette holder saghodet trygt nede for flytting av sagen fra sted til sted. For å slippe trykk saghodet ned og dra ut pinnen.

BRUK

Bruksanvisning

AF! ARSEL: Følg alltid sikkerhetsanvisningene og gjeldende regler.
ADVARSEL: For å redusere faren for alvorlige personskader, slå av sktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.
ADVARSEL: For å sikre at bladsporet er fritt for hindringer, gjør alltid er tilføring av sagingen uten strøm før du sager i arbeidsstykket.

Korrekt posisjon av kropp og hender (Fig. G1–G4)

ADVARSEL: For å redusere faren for alvorlig personskade, BRUK ARLAD korrekt håndposisjon som vist i Fig. G1 og G2.
ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALCAD holde godt fast, for å være forberedt på en plutselig reaksjon.

• Bruk klemmer/tvinger for å feste arbeidsstykket når det er praktisk.
• Plasser aldri hendene nær kappeområdet. Ikke plasser hendene nærmere bladet enn 100 mm.
• Hold arbeidsstykket fast mot bordet og anlegget under kapping. Hold hendene på plass inntil bryteren er sluppet og bladet har stoppet helt.
• GJ∅R ALLTID EN TEST (UTEN STR∅M) F∅R ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. IKKE KRYSS HENDENE, SOM VIST I FIGUR G3 og G4.
• Hold begge bena godt på bakken og hold riktig balanse. Når du beveger gjæringsarmen til venstre og høyre, følg den og stå litt til siden for bladet.
• Sikt gjennom sporene i beskyttelsen når du skal følge en linje.

Avtrekker-bryter (Fig. H)

For å slå verktøyet på, press låsespaken 18 mot den bakre delen av verktøyet og press så ned vippebryteren 1. Sagen vil gå så lenge bryteren er presset ned. La bladet komme til full hastighet før du starter å sage. For å slå av sagen, slipp bryteren. La bladet stoppe før du løfter saghodet. Det er ingen mulighet for å låse bryteren på. Det er et hull 36 i avtrekkerbryteren for å kunne sette inn en hengelås for låsing av sagen.

Sagen er ikke utstyrt med en automatisk elektrisk bladbrems, men sagbladet skal stoppe innen 5 sekunder etter du slipper avtrekkeren. Den kan ikke justeres. Dersom stopptiden gjentatte ganger overstiger 5 sekunder, send verktøyet til service hos en autorisert DEWALT serviceforhandler.

Pass alltid på at bladet er stoppet før du tar det ut av sagsporet.

Støvsuging (Fig. A, I)

ADVARSEL: For å redusere faren for alvorlige personskader, slå avvorktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.
ADVARSEL: Noen typer støv, så som eik og bøk, regnes som kremekallende - spesielt i samband med kjemikalier for trebehandling.

NORSK

• Bruk alltid støvsuger.
• Sørg for god ventilasjon av arbeidsområdet.
• Det anbefales å bruke passende pustebeskyttelse.

Sagen din har en innebygget støvport 14 som enten lar deg bruke en støvpose 37 eller en verkstedstøvsuger.

For å feste støvposen

1. Sett støvposen 37 på støvporten 14 som vist i Figur I.

For å tømme støvposen

1. Ta av støvposen 37 fra slipemaskinen og rist eller bank støvposen forsiktig for å tømme den.
2. Sett på igjen støvposen på støvporten 14.

Legg merke til at ikke alt støvet ikke vil løsne fra posen. Dette vil ikke påvirke sageeffekten, men vil redusere effektiviteten av støvoppsamlingen. For å gjenopprette sagens støvsamlingseffekt, trykk inn fjæren i støvposen når du tømmer den og bank den mot siden av søppelbøtt en eller støvsamleren.

FORSIKTIG: Bruk aldri denne sagen uten at støvpose eller DEWALT støvsuger er satt på. Trestøv kan være forlig for åndedrettet.

Dersom du ikke kan feste arbeidsstykket på bordet og mot anlegget for hånd (uregelmessig form eller annet), eller dersom hånden din kommer nærmere bladet enn 100 mm, skal du bruke en klemme eller tvinge. Se Feste av arbeidsstykket for mer informasjon.

Dersom skyvefunksjonen ikke brukes, pass på at saghodet er skjøvet så langt tilbake som mulig og at skinnelåsknappen 20 er strammet til. Dette vil hindre at sagen sklir langs skinnen etterhvert som arbeidsstykket engasjeres.

MERK: IKKE KUTT METALLER ELLER MURVERK MED DENNE SAGEN.

Ikke bruk slipeskiver.

MERK: Se Aktivering og synlighet av beskyttelse i avsnittet Justeringer for viktig informasjon om nedre beskyttelse før du sager.

Tverrkapping

Rette kutt (Fig. A, G1, G2)

Tverrkapping er kapping av treverket på tvers av veden, uansett vinkel. Et rett kutt gjøres med gjæringsarmen i posisjon null grader. Still inn og lås gjæringsarmen på null, og hold trestykket fast mot bordet og mot anlegget. Med skinnelåsknappen 20 strammet, slå på sagen ved å trykke inn avtrekkerbryteren 1.

Når sagen er kommet i hastighet (omtrent 1 sekund), senk armen mykt og langsomt for å kappe gjennom trestykket. La bladet stoppe helt før du løfter armen.

Ved saging av noe større enn 51 mm x 102 mm, bruk en ut-ned-tilbake bevegelse med skinnelåsen 20 løsnet. Trekk sagen ut mot deg, senk saghodet mot arbeidsstykket, og skyv langsomt sagen tilbake for å fullføre kuttet. Ikke la sagbladet komme i direkte kontakt med toppen av arbeidsstykket når du trekker ut. Sagen kan "løpe" mot deg, og føre til personskade eller skader på arbeidsstykket.

ADYARSEL: Bruk allitid en arbeidsklemme for å holde kontroll og dare faren for skade på arbeidsstykket og personskader, dersom du må bevege hendene innenfor 100 mm fra bladet ved saging.

MERK: Skinnelåsknappen 20 vist i Figur A må være løsnet for å la sagen skli langs skinnene.

Gjæringskapping (Fig. J, K)

Tverrkutt med gjæringsvinkel gjøres med gjæringsarmen på en annen vinkel enn null. Gjæringsvinkel er ofte 45° for å lage hjørmer, men kan stilles inn hele veien fra null til 48° venstre eller 48° høyre. For å stille sagen på gjæringsvinkel, løsne gjæringslåsknappen 5 ved å vri den mot klokken. Trekk opp gjæringslåsknappen for å flytte gjæringsarmen 7 til ønsket gjæringsvinkel på gjæringsskalaen 8. Vri gjæringslåsknappen med klokken for å løse den. Foreta sagingen som beskrevet over.

Når du utfører et gjæringskutt på arbeidsstykker bredere enn 51 mm x 102 mm som har kortere lengde, legg alltid den lengste siden mot anlegget (Fig. K).

For å kutte langs en trukket linje på et trestykke, tilpass vinkelen så nært som mulig. Kapp trestykket litt for langt og mål fra den merkede linjen til kanten av kuttet, for å se hvilken vei du må justere gjæringsvinkelen for å tilpasse kuttet, og sag en gang til. Dette krever litt øvelse, men er en vanlig teknikk.

Skråkutt (Fig. L1, L2)

Et skråkutt er et tverrkutt med sagbladet hellende i en vinkel mot treverket. For å stille inn skråvinkelen, løsne knappen 12 og sett sagen til venstre så langt som ønsket. Når du har stilt inn skråvinkelen, trekk til skråvinkellåsen godt. Skråvinkler kan stilles fra 0° høyre til 48° venstre.

For å stille skråvinkelen forbi 45° til 48°,

1. Løsne skråvinkel-justeringsknappen 12.
2. Vipp saghodet litt for å skyve skråvinkel-overstyringen 25 til en side.
3. Beveg saghodet til 48°.
4. Stram skråvinkelknappen.

Kvalitet på kutt

Glatthet av kuttene avhenger av mange variabler. Som materialet som skal kappes, skarphet av bladet og sagehastighet bidrar alle til kvaliteten av snittet.

Når du ønsker glatte kutt for listverk og annet presisjonsarbeider, bruk et skarpt blad (60 karbid-tenner) og en langsom, jevn sagehastighet for å få best mulig resultat.

Påse at materialet ikke flytter seg eller kryper under saging; fest det godt på plass. La alltid bladet stoppe helt før du løfter armen.

Dersom små sagfliser stikker ut bakerst på arbeidsstykket, fest et stykke maskeringsteip der kuttet skal gjøres. Sag gjennom teipen og fjern den forsiktig när du er ferdig.

For ulike typer saging, se listen av anbefalte sagblad for sagen og velg den som best passer for ønsket bruk. Se Sagblad under Ekstra tilbehør.

Feste av arbeidsstykket

ARVARSEL: For å redusere faren for alvorlige personskader, slå utvorktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.

ADVARSEL: Et fastklemt, balansert og sikret arbeidsstykke kan bli ubalansert etter at et kutt er utført. En ubalansert belastning kan tippe sagen eller det som sagen er festet til, så som et bord eller arbeidsbenk. Når du gjør et kutt som kan føre til ubalanse, støtt opp arbeidsstykket godt og sikre at sagen er godt boltet til et stabilt underlag. Det kan resultere i personskade.

ADVARSEL: Klemfoten skal være fastklemt over basis av sagen når klemfoten brukes. Klem alltid fast arbeidsstykket til basis av sagen – ikke til noen annen del av arbeidsområdet. Pass på at klemfoten ikke er klemt mot kanten av basis på sagen.

ADVARSEL: Bruk alltid en arbeidsklemme for å holde kontroll og andre foren for skade på arbeidsstykket og personskader, dersom du må bevege hendene innenfor 100 mm fra bladet ved saging.

Dersom du ikke kan feste arbeidsstykket på bordet og mot anlegget for hånd (uregelmessig form eller annet), eller dersom hånden din kommer nærmere bladet enn 100 mm fra bladet, må du bruke en klemme, tvinge eller annet feste.

Bruk materialklemmen som leveres med sagen. For kjøp av materialklemmer, kontakt din lokale forhandler eller et D.WALT servicesenter.

Andre hjelpemidler som fjærklemmer, klemstenger eller C-klemmer kan være passende for visse størrelser og former på materialet. Vær nøye ved valg og bruk av slike klemmer. Bruk tid på å foreta et testløp (uten strøm) før du sager.

Installere klemme (Fig. M)

1. Med klemmen 38 rettet mot baksiden av gjærsagen, sett klemstangen i hullet 21 bak anlegget. Pass på at sporet nederst på klemstangen er helt inne i hullet 21.
2. Roter klemmen 180° mot fronten av gjæringssagen.
3. Løsne knotten for å justere klemarmen opp eller nitt, og bruk finjusteringsknotten for å feste arbeidsstykket godt.

MERk: Plasser klemmen på motsatt side av basisen ved skråsaging. GJ∅R ALLTID EN TEST (UTEN STR∅M) F∅R ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. SIKRE AT KLEMMEN IKKE KOMMER I VEIEN FOR FUNKSJONEN AV SAGEN ELLER ANLEGGET.

JUSTERINGER

ADVARSEL: For å redusere faren for alvorlige personskader, slå uttorktøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.

Gjæringssagen er helt og nøyaktig justert på fabrikken når den er produsert. Dersom en ny justering trenges grunnet forsendelsen og håndtering eller annen årsak følg anvisningene nedenfor for å justere sagen.

Når disse justeringer er gjort skal sagen forbli nøyaktig. Bruk nå litt tid for å følge anvisningene nøye, da kan du oppnå den nøyaktigheten som sagen er i stand til.

Justering av gjæringsskala (Fig. J, N)

Sett saghodet i ned-posisjon. Lås opp gjæringslåsknappen 5 og swing gjæringsarmen 7 til den låser på 0° posisjon. Ikke lås gjæringslåsknappen. Sett en vinkelhake mot sagens anlegg og bladet, som vist i Figur N. (Ikke berør tuppene på bladtennene med vinkelhaken. Det vil i så fall føre til unøyaktig måling.) Dersom sagbladet ikke er nøyaktig vinkelrett på anlegget, løsne de tre skruene (9, Fig. J) som holder gjæringsskalaen og beveg gjæringslåseknappen og skalaen til venstre eller høyre til bladet er vinkelrett på anlegget, som målt med vinkelhaken. Stram til igjen de tre skruene.

Justering av skråvinkel normalt mot bordet (Fig. A, L1, 0)

For å rette inn bladet normalt mot bordet, lås betjeningshåndtaket i nedposisjon med låsepinnen 23. Sett en vinkelhake mot bladet, pass på at vinkelhaken ikke står mot tuppen på en tann. Løsne skråvinkellåseknapp og sikre at armen er fast mot 0° skråvinkelstopper. Roter 0° skråvinkel justeringsskrue 41 med en 4 mm sekskantnøkkel (ikke vedlagt) etter behov for å få bladet til 0° skråstilling mot bordet som målt med vinkelhaken.

Venstre 45° skråstillingstopper, justering (Fig. A, L1, L2)

For å justere venstre 45° skråstilling-stopper, løsne først skråstilling-låseknappen og vipp hodet til det stopper. Verifiser at skråstilling-overstyringen 25 er i 45° posisjon, og dersom skråstillingspilen 40 ikke viser nøyaktig 45°, vri justeringsskruen 42 for 45° skråstilling til skråstillingspilen 40 viser 45°.

Aktivering og synlighet av beskyttelse (Fig. A, X)

FORSIKTIG: Klypefare. For å redusere faren for personskade, hold tævelen under betjeningshåndtaket når du trekker håndtaket ned. Nedre beskyttelse vil bevege seg opp når betjeningshåndtaket trekkes ned, som kan føre til klyping.

Nedre beskyttelse 4 på sagen er designet for automatisk å frilegge bladet når armen går ned, og for å dekke bladet når armen løftes.

Før hver bruk og etter justeringer, beveg armen i full syklus (uten strøm på) og sjekk at beskyttelsen åpner og lukker seg helt. Den skal ikke komme i kontakt med bladet. Med armen oppe, løft beskyttelsen (uten strøm på) som vist i Figur X og slipp den. Beskyttelsen skal lukke seg raskt. Ikke bruk

sagen dersom beskyttelsen ikke beveger seg fritt og lukker seg helt. Klem eller bind aldri fast beskyttelsen i åpne posisjon ved bruk av sagen. Beskyttelsen kan løftes for hånd når du installerer eller fjerner sagblader fo inspeksjon av sagen. L∅FT ALDRI nedre BESKYTTELSE MANUELT UTEN AT BLADET STÅR STILLE.

MERk: Noen kutt i store arbeidsstykker vil kreve at du løfter beskyttelsen manuelt. Se Saging av store materialer under Spesialkutt.

Den fremre delen av beskyttelsen har spjeld for å gi sikt under skjæring. Selv om spjeldene drastisk reduserende flyvende rester, er det åpninger i beskyttelsen og vernebriller skal alltid brukes.

Justering av skinneføring (Fig. A)

Kontrollere skinnene 13 regelmessig for slark og klaring. Skinnene kan rengjøres med en tørr, ren klut. Høyre skinne kan justeres med skinnejusteringsskruen 19 vist i Figur A. For å redusere klaringen, bruk en 4 mm sekskantnøkkel og roter settskruen med klokka gradvis, mens du skyver saghodet frem og tilbake. Reduser slarken mens du holder med minimal skyvekraft.

Støtte for lange arbeidsstykker

ADVARSEL: For å redusere faren for alvorlige personskader, slå avtektøy og koble fra batteripakken før du gjør justeringer, rengjøring eller vedlikehold, eller tar av / setter på tilbehør eller utstyr. Utilsiktet oppstart kan føre til personskader.

sT∅TT ALLTID OPP LAnGE sTYkkER.

Bruk aldri en annen person i stedet for en bordforlenger, som ekstra støtte for et arbeidsstykke som er lenger eller bredere enn basis gjærsagbord eller som hjelp til å støtte eller trekke arbeidsstykket.

Støtt opp lange arbeidsstykker ved hjelp av praktiske løsninger som en sagbukk eller lignende, for å hindre at endene henger ned.

Saging av billedrammer, bokser og andre firkantede objekter (Fig. P, Q)

For best forståelse av hvordan du skal best skal lage tingene nevnt her, anbefales det at du prøver med materialrester helt til du har fått "følelsen" for sagen.

Denne sagen er perfekt for gjæring av hjørner som vist i Figur P. Skisse A i Figur Q viser et hjørne laget ved å bruke skråstillingsjustering for å få kantene av to lister til 45° hver for å få et 90° hjørne. For dette kuttet er gjæringsarmen låst på null og skråvinkel er låst på 45°. Trestykket er posisjonert med den brede flate siden mot bordet, og den smale kanten mot anlegget. Samme kutt kan gjøres ved gjæring til høyre og venstre med den brede flaten mot anlegget.

Kapping av lister og andre rammer (Fig. Q)

Skisse B i Figur Q viser en skjøt laget ved å sette gjæringsarmen med 45° for å gjære de to stykkene til et 90° hjørne. For å lage denne typen skjøt, sett skråvinkel til null og gjæringsarmen 45°. Trestykket er også nå posisjonert med den brede flate siden mot bordet, og den smale kanten mot anlegget. Figur P og Q er kun for firkantede objekter.

Når det er et annet antall sider, må skråvinkel og gjæringsvinkel endres. Tabellen under gir deg korrekte innstillinger for saging av diverse lister.

- EKSEMPLER -

Antall SIDER GJ/ERINGS- ELLER SKRÅ-VINKEL

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

NORSK

Tabellen forutsetter at alle sidene har samme lengde. For former som ikke vises i tabellen, bruk følgende formel: 180° dividert på antall sider gir deg gjæringen (dersom materialet kappes vertikalt) eller skråvinkelen (dersom materialet kappes när det ligger flatt).

Saging av sammensatte gjæringer (Fig. R)

En sammensatt gjæring er et kutt satt sammen av en gjæringsvinkel og en skråvinkel samtidig. Dette er den typen kutt som brukes for å lage rammer eller bokser med skråstilte sider som den vist i Figur R.

MERK: Dersom kappevinkelen varierer fra kutt til kutt, kontroller at skråvinkel-låseknappen og gjæringslåseknappen er godt festet. De skal låses etter hver endring som gjøres på gjærings- eller skråvinkel.

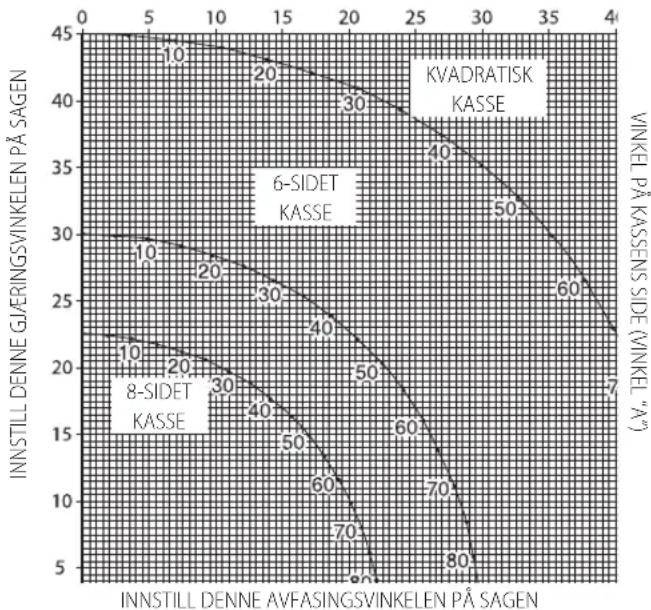

Tabellen under hjelper deg å sette korrekt gjæring og skråstilling for vanlige sammensatte gjæringskutt. For å bruke tabellen, elg ønsket vinkel A (Fig. R) for ditt prosjekt og finn den vinkelen på den aktuelle buen i tabellen. Fra det punktet, følg tabellen rett ned for å finne korrekt skråvinkel, og rett over for å finne korrekt gjæringsvinkel.

Still inn sagen til de angitte vinklene og gjør et par prøvekapp. ∅v deg på å sette sammen sagede stykker helt til du har fått erfaring med prosedyren og føler deg komfortabel med den.

Eksempel: For å lage en boks med 4 sider med 26° ytre vinkler (vinkel A, Fig. R), bruk øvre høyre bue. Finn 26° på bueskalaen. Følg den horisontale kryssende linjen til en av sidene for å finne innstilling av gjæringsvinkel på sagen (42°). På samme måte følg den vertikalt kryssende linjen til topp eller bunn for å finne innstilling av skråvinkel på sagen (18°). Gjør alltid noen testkutt på skrapmateriale for å verifisere at innstillingene på sagen er korrekte.

Plasser trestykket mot anlegget og hold det på plass som vist i Figur S. Slå på sagen, la bladet få full hastighet og senk armen jevnt gjennom kuttet.

Saging av gulvlister 89 mm høye vertikalt mot anlegget

Plasser materialet som vist i Figur S.

Alle kapp skal gjøres med baksiden av listen mot anlegget, og med bunnen av listen mot bordet.

INNVENDIG HJ∅RNE UTVENDIG HJ∅RNE

Venstre Side Gjæring venstre 45°	Gjæring høyre 45°
Venstre del av kappet skal brukes	Venstre del av kappet skal brukes
Høyre Side Gjæring høyre 45°	Gjæring venstre 45°
Høyre del av kappet skal brukes	Høyre del av kappet skal brukes

Materiale opp til 89 mm kan kappes som beskrevet over. Bredden av materialet kan ikke være over 19 mm.

For å passe godt, må taklisten sages med sammensatt gjæring med ekstrem nøyaktighet.

De to flatene på et stykke list er nøyaktig 90° når de legges sammen. De fleste, men ikke alle, taklister har en øvre bakre vinkel (delen som ligger flatt mot taket) på 52° og en nedre bakre vinkel (som ligger flatt mot veggen) på 38°.

Din gjærsag har en spesielt innstilt gjæringslås for gjæringsvinkel 31,6° venstre og høyre, for korrekt saging av taklister med korrekt vinkel. Det er også et merke på gjæringsskalaen på 33,8°.

Tabellen for Skråvinkelinnstilling/type kuttviser korrekte innstillinger for saging av taklister. (Tallene for gjæring og skråstilling er svært nøyaktige og ikke så lett å stille inn på sagen.) Siden de fleste rommene ikke har vinkler på nøyaktig 90°, må du finjustere innstillingene uansett.

TESTING MED SKRAPMATERIALE ER SVÆRT VIKTIG!

Instruksjoner for saging av taklister som ligger flatt, og bruk av sammensatt funksjon

1. Legg listen med den brede flaten ned på sagbordet (Fig. T).
2. Innstillingene under er for alle standard (USA) taklister med vinkler på 52° og 38°.

SKRÅSTILLING TYPE KUTT

33,8° VENSTRE SIDE, INNVENDIG HJ∅RNE:
	Toppen av taklisten mot anlegget
	Gjæringsbordet stilt høyre 31,62"
	Venstre del av kappet skal brukes
33,8° H∅YRE SIDE, INNVENDIG HJ∅RNE:
	Bunnen av taklisten mot anlegget
	Gjæringsbordet stilt venstre 31,62°
	Venstre del av kappet skal brukes
33,8° VENSTRE SIDE, UTVENDIG HJ∅RNE:
	Bunnen av taklisten mot anlegget
	Gjæringsbordet stilt venstre 31,62°
	Høyre del av kappet skal brukes
33,8° H∅YRE SIDE, UTVENDIG HJ∅RNE:
	Toppen av taklisten mot anlegget
	Gjæringsbordet stilt høyre 31,62°
	Høyre del av kappet skal brukes

MERK: Ved innstilling av skråvinkel og gjæringsvinkler, husk at vinklene i tabellen over taklister er svært nøyaktige og vanskelig å stille inn nøyaktig. Siden de lett kan flytte seg litt og svært få rom har en nøyaktig rette vinkler, bør alle innstillinger testes på skrapmaterialer.

TESTING MED SKRAPMATERIALE ER SVÄERT VIKTIG!

Alternativ metode for saging av taklister

Legg listen med en vinkel mellom anlegget 11 og sagbordet 43 som vist iFigur U.

Fordelen ved å kappe taklister med denne metoden er at det ikke trengs noe gjæringskutt. Mindre endringer av gjæringsvinkelen kan gjøres uten å påvirke skråvinkelen. Dersom det er andre hjørner enn 90°, kan sagen raskt og enkelt justeres for det.

Instrukser for saging av taklister med vinkling mellom anlegg og bunnplaten på sagen for alle kapp

Denne sagen kan kappe opp til 14 mm x 92 mm taklister.

1. Legg listen med en vinkel mellom anlegget 11 og sagbordet 43 som vist i Figur U.
2. De vinklede "flatene" på baksiden av taklisten skal ligge rett an mot anlegget og sagbordet.

INNVENDIG HJ∅RNE UTVENDIG HJ∅RNE

Venstre Side Gjæring høyre 45°	Gjæring venstre 45°
Høyre del av kappet skal brukes	Høyre del av kappet skal brukes
Høyre Side Gjæring venstre 45°	Gjæring høyre 45"
Venstre del av kappet skal brukes	Venstre del av kappet skal brukes

Spesialkutt

FORETA ALDRI NOEN KUTT UTEN AT MATERIALET ER FESTET TIL BORDET OG MOT ANLEGGET.

Bøyd materiale (Fig. V, W)

Ved saging av bøyd materiale, plasser det alltid som vist i Figur V og aldri som vist i Figur W. Plassering av materialet på feil måte vi føre til at det klemmer bladet ved slutten av snittet.

Kapping av runde materiale

RUNDE MATERIALER KLEMMES ELLER HOLDES FAST MOT ANLEGGET FOR Å HINDRE AT DE RULLER. Dette er svært viktig ved vinkelkutt.

Saging av store materialer (Fig. X)

Av og til vil du få et trestykke som er litt for stort for å passe under nedre beskyttelse. For å føre beskyttelsen over trestykket, med sagen av og høyre hånd på betjeningshåndtaket, plasser høyre tommel på øvre del av beskyttelsen og rull beskyttelsen opp akkurat nok til å gå klar av trestykket, som vist i Figur X. Trekk i avtrekkerbryteren for å starte motoren. Beskyttelsesmekanismen fungerer korrekt under sagingen. Gjør dette bare när det er nødvendig. ALDRI BIND, TAPE ELLER PÅ ANNEN MÅTE HOLD BESKYTTELSEN PERMANENT ÅPEN VED BRUK AV SAGEN.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADYARSEL: For å redusere risikoen for alvorlig personskade, selkæ verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørhaft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADYARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADYARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testel sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Følgende tilbehør er designet for sagen og kan være til hjelp for deg. I noen tilfeller kan det være bedre å kjøpe arbeidsstøtter, lengdestoppere, tvinger etc. lokalt. Vær nøye ved valg og bruk av tilbehør. Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Sagblader

BRUK KUN 184 mm SAGBLAD MED 16 mm DIAMETER RUNDT SENTERHULL og maksimal snittbredde 2,1 mm. HASTIGHETSANGIVELSE SKAL VÄRE MINST 4000 RPM. IKKE BRUK BLAD MED DIAMANTFORMEDE SENTERHULL. Bruk aldri blad med mindre diameter. Det vil ikke beskyttes tilstrekkelig. Bruk kun blad for tverrkapping! Ikke bruk blader som er designet for kløving, kombinasjonsblad eller blader med krokvinkler over 7°.

BLADBEskRIVELsER

BRUksOMRÅDE DIAMETER TEnnER

Generelt bruk 184 mm 40

Fin saging i treverk 184 mm 60

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst

lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

FEILRETTINGSGUIDE
PASS PÅ AT DU F∅LGER SIKKERHETSREGLENE OG ANVISNINGENE
FEIL HVA ER FEIL? WHHVA MÅ GJ∅REs

Sagen starter ikke	Batteriet er ikke installert	Installere batteri. Se Installere og ta av batteripakke.
	Batteriet er ikke ladet Lade batteriet. SeLadeprosedyre.
	Børstene er utslitt Få børstene skiftet på et autorisert servicesenter.
Sagen gir dårlige kutt	Sløvt blad	Skift ut bladet. SeSkifte eller sette på et nytt sagblad.
	Bladet er montert feil vei	Snu bladet. SeSkifte eller sette på et nytt sagblad.
	Gummi eller harpiks på bladet Ta av bladet og rengjør med grov stålull og while spirit eller komfyrrensemiddel.
	Feil blad for arbeidet som skal gjøres	Bytt bladtype. SeSagbladunder Ekstra tilbehør.
XPSTM lyset blinker	Batteriet er ikke ladet	Lade batteriet. SeLadeprosedyre.
Maskinen vibrerer for mye Sagen er ikke montert fast på et stativ eller en arbeidsbenk		Stram alt monteringsutstyr (skruer). SeMontering på arbeidsbenk.
Kan ikke utføre nøyaktige gjæringskutt	Gjæringsskalaen er ikke korrekt justert	Kontroller og juster. SeJustering av gjæringsskalaunder Justeringer.
	Bladet er ikke vinkelrett på anlegget	Kontroller og juster. SeJustering av gjæringsskalaunder Justeringer.
	Bladet er ikke vinkelrett på bordet	Kontroller og juster anlegget. SeJustering av skråvinkel normalt mot bordet under Justeringer.
	Arbeidsstykket beveger seg	Skru arbeidsstykket godt fast mot anlegget, eller lim fast sandpapir nr. 120 til anlegget med gummilim.
	Snittplaten er slitt eller skadet	Lever den på et autorisert serviceverksted.
Materialet klemmer bladet	Kapping av bøyd materiale	SeBøyd materialeunder Spesialkutt.

SERRA DE ESQUADRIA COMPOSTA DESLIZANTE SEM FIO DCS365

Gratulerer!

Sågning av runt material
