BRUKSANVISNING DCMBC723 DEWALT

Norsk (oversatt fra de originale instruksjonene) 79

Årsager til klingeslag og relaterede advarsler

Bær beskyttelseshandsker.

Slå strømmen til (Fig. C, S)

ADVARSEL: Fare for elektrisk stød og mekanisk fare. Fjern batteriet inden rengøring.

▲DVARSEL: For at sikre sikker og effektiv drift skal du altid holde det elektriske apparat og ventilationsåbningerne rene for snavs.

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner i denne håndboken før bruk av maskinen, inkludert batteri- og laderseksjonene i en original verktøyhåndbok eller den separate håndboken for batterier og ladere. Håndbøker kan fås ved

å kontakte kundeservice (se baksiden av denne håndboken).

Tekniske data

		DCMBC723
Spenning V		DC	54
Type 1
Batteritype Li-ion
Maksimal hastighet /min 5100
Skjærebladets bredde cm 25
Vekt (uten batteri, kutteutstyr, kutteutstyrbeskyttelse, sele og hoftepute)		kg 6,4
L_pA (utslippets lydtrykknivå uten belastning) dB(A) 86
L_WA (lydeffektnivå uten belastning) dB(A) 100
K (usikkerhet for det angitte lydnivået)		dB	3,0
Vibrasjonsutslipp verdi a_h =		m/s2	4,6
Usikkerhet K =		m/s2	1,5

Godkjente tilbehør for bruk med DCMBC723

DT20695-QZ	L_pA (utslippets lydtrykknivå uten belastning): 83 dB(A)
Børste til trådkonverteringssett,målt på tomgang ihenhold til 2000/14/EC og EN 62841-1 &IEC 62841-4-4	K (usikkerhet for angitt utslippslydtrykknivå): 3 dB(A) L_wA (lydeffektnivå uten belastning): 94 dB(A)K (usikkerhet for angitt lydeffektnivå): 1,6 dB(A)Vibrasjonsutslipp verdi a_F : 3,9 m/s ^2 Usikkerhet K: 1,5 m/s ^2
DT20904-QZTråd-til-børste-konverteringssett,målt på tomgangi henhold til EN62841-1 og IEC62841-4-4	L_pA (utslippets lydtrykknivå uten belastning): 84 dB(A)K (usikkerhet for angitt utslippslydtrykknivå): 3 dB(A) L_wA (lydeffektnivå uten belastning): 94 dB(A)K (usikkerhet for angitt lydeffektnivå): 3 dB(A)Vibrasjonsutslipp verdi a_F : 4,9 m/s ^2 Usikkerhet K: 1,5 m/s ^2

Vibrasjons- og/eller støyemisjonsnivå angitt i dette informasjonsbladet er målt i henhold til en standardisert test avholdt i EN62841 og kan brukes for å sammenligne et verktøy med et annet. Det kan brukes til en forhåndsvurdering av eksponering.

ADVARSEL: Det angitte vibrasjons- og/eller

støyemisjonsnivået gjelder for verktøyets hovedbruksområder. Dersom verktøyet anvendes for andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjons- og/eller støyemisjonen avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av eksponeringsnivået for vibrasjon og/eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, slik som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene.

EU-samsvarserklæring

Maskindirektivet

SKOGRYDDINGSSAG DCMBC723

DEWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EC, EN 62841-1:2015 + A11:2022; EN ISO 12100:2010; delvis av EN ISO 11806-1:2022.

2000/14/EC, Trådtrimmer etter bruk av trådkonverteringssettet, punkt 33, L <50 cm, Vedlegg VIII, TÜV Rheinland LGA Products GmbH 90431 Nürnberg Tyskland

Godkjenningsinstans (Notified Body) ID-nummer: 0197

L_WA (målt lydeffektnivå) 94 dB, L_WA (garantert lydeffekt) 96 dB.

Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. For mer informasjon, kontakt DEWALT på følgende adresse eller se baksiden av bruksanvisningen. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Mr. Rergel

Markus Rompel

Vice-President Engineering, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Germany 08.11.2024

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

MARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

∅RSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

▲ngir fare for elektrisk støt.
Angir brannfare.

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKTÖY

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko,

hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.

c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.

d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.

e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

6) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Sikkerhetsadvarsler for gressklipper, buskkutter og børstesag

a) Unngå å bruke maskinen i dårlig vær, spesielt dersom det er fare for lyn og torden. Dette minker risikoen for å bli truffet av lyn.
b) Inspiser området grundig for dyreliv der maskinen skal brukes. Dyreliv kan bli skadet av maskinen under drift.
c) Kontroller nøye området der maskinen skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Utkastede objekter kan føre til personskader.
d) Før du bruker maskinen, inspiser alltid visuelt for å sikre at kutteren eller bladet og kutter- eller bladmonteringen ikke er skadet. Skadde deler øker risikoen for skade.
e) Følg instruksjonene for å bytte tilbehør. Feil stramme skruer eller muttere som fester bladet kan skade bladet eller føre til at det løsner.
f) Den angitte rotasjonshastigheten til bladet må minst være lik den maksimale rotasjonshastigheten som er merket på maskinen. Blader som roterer raskere enn den angitte rotasjonshastigheten kan gå i stykker og fly fra hverandre.
g) Bruk øye-, øre-, hode- og håndbeskyttelse. Tilstrekkelig beskyttelsesutstyr vil redusere personskader fra flyvende rusk eller utilsiktet kontakt med kuttestråden eller bladet.

h) Mens du bruker maskinen, bruk alltid sklisikre og beskyttende fottøy. Du skal aldri bruke maskinen barfotet eller med åpne sandaler. Dette reduserer sjansen for skade på føttene ved kontakt med den bevegelige kutteren eller trådene.
i) Mens du bruker maskinen, bruk alltid sikkerhetssko. Du skal aldri bruke maskinen barfotet eller med åpne sandaler. Dette reduserer sjansen for skader på føttene fra kontakt med et bevegelig kutter, tråd eller blad.
j) Bruk alltid lange bukser mens du bruker maskinen. Eksponert hud øker sannsynligheten for skade fra gjenstander som kastes.
k) Hold tilskuere på avstand mens du bruker maskinen. Kastet avkapp kan resultere i alvorlig personskade.
1) Du skal alltid bruke to hender när du bruker maskinen. Hold maskinen med begge hender for å unngå å miste kontroll.
m) Hold maskinen kun ved de isolerte gripeflatene, fordi kuttestråden eller bladet kan komme i kontakt med skjult ledning. Kutteledning eller blader som kommer i kontakt med en "strømførende" ledning kan gjøre utsatte metalldeler av maskinen "strømførende" og kan gi operatøren elektrisk støt.
n) Hold alltid riktig fotfeste og bruk maskinen kun når du står på bakken. Glatte eller ustabile overflater kan føre til at man mister balansen eller kontrollen over maskinen.
o) Ikke bruk maskinen i for bratte bakker. Dette reduserer risikoen for tap av kontroll, sklir og fall som kan føre til personskade.
p) Når du jobber i skråninger, vær alltid sikker på fotfeste, arbeid alltid på tvers av skråninger, aldri opp eller ned og utvis ekstrem forsiktighet når du endrer retning. Dette reduserer risikoen for tap av kontroll, sklir og fall som kan føre til personskade.
q) Hold alle deler av kroppen unna kutteren, tråden eller bladet när maskinen er i drift. Før du starter maskinen, sørg for at kutteren, tråden eller bladet ikke kommer i kontakt med noe. Et øyeblikks uoppmerksomhet mens du bruker maskinen kan føre til skade på deg selv eller andre.
r) Ikke bruk maskinen over midjehøyde. Dette bidrar til å forhindre utilsiktet kutter- eller bladkontakt og gir bedre kontroll over maskinen i uventede situasjoner.
s) Når du kutter busk eller småtrær som er under spenning, vær oppmerksom på at de kan sprette tilbake. Når spenningen i treets fibre slippes, kan busken eller småtreet treffe operatøren og/eller kaste maskinen ut av kontroll.
t) Vær svært forsiktig ved kutting av kratt og busker. Det slanke materialet kan sette seg fast i bladet og bli slynget mot deg eller trekke deg ut av balanse.
u) Oppretthold kontroll over maskinen og berør ikke kuttere, tråder, blader eller andre farlige bevegelige deler mens de fortsatt er i bevegelse. Dette reduserer risikoen for skade fra bevegelige deler.
v) Bær maskinen med maskinen slått av og vekk fra kroppen. Riktig håndtering av maskinen vil redusere sannsynligheten for utilsiktet kontakt med en bevegelig kutter, tråd eller blad.
w) Når du transporterer eller lagrer maskinen, sørg alltid for å sette på dekselet på metallbladene. Riktig håndtering av maskinen vil redusere sannsynligheten for utilsiktet kontakt med bladet.
x) Bruk kun reservedelskuttere, tråder, kuttehoder og blader som er spesifisert av produsenten. Feil reservedeler kan øke risikoen for brudd og skade.

y) Når du fjerner blokkert materiale eller utfører vedlikehold på maskinen, sørg for at bryteren er av og at batteripakken er fjernet. En uventet oppstart av maskinen mens du fjerner blokkert materiale eller utfører vedlikehold kan føre til alvorlige personskader.

Årsaker til bladutslag og tilhørende advarsler

Bladutslag er en plutselig sidelengs, fremover eller bakover bevegelse av maskinen, som kan oppstå når bladet setter seg fast eller hekter seg på et objekt som et småtre eller et trestump. Det kan være voldsomt nok til å få maskinen og/eller operatøren til å bli kastet i alle retninger, og muligens miste kontrollen over maskinen.

Bladutslag og de tilhørende farene kan unngås ved å ta riktige forholdsregler som angitt nedenfor.

a) Hold et fast grep med begge hender på maskinen og ha armene i en stilling som kan motstå bladutslag. Plasser kroppen på venstre side av maskinen. Bladutslag kan øke risikoen for skade på grunn av at maskinen beveger seg uventet. Bladutslag kan beherskes av operatøren hvis riktige forholdsregler tas.
b) Hvis bladet setter seg fast, eller du avbryter et kutt av en eller annen grunn, slå av maskinen og holder maskinen stille i materialet til bladet stanser helt. Mens bladet setter seg fast, prøv aldri å fjerne maskinen fra materialet eller trekke maskinen bakover mens bladet er i bevegelse, ellers kan bladutslag oppstå. Undersøk og sørg for å fjerne årsakene til fastklemming av bladet.
c) Ikke bruk sløve eller skadede blader. Sløve eller skadede blader øker risikoen for at bladet setter seg fast eller hekter seg på et objekt, noe som kan føre til bladutslag.
d) Oppretthold alltid god synlighet på materialet som kuttes. Bladutslag er mer sannsynlig å oppstå i områder hvor det er vanskelig å se materialet som kuttes.
e) Hvis en annen person nærmer seg mens du bruker maskinen, slå av maskinen. Det er økt risiko for skade på andre personer som kan bli truffet av det bevegelige bladet i tilfelle bladutslag.

Ekstra sikkerhetsregler

a) Bruk alltid skulderreimen när du jobber.
b) Hold alltid håndtaket mellom operatøren og bladet under drift.
c) Kutt ikke materiale større enn 13 mm (0,5") i diameter.
d) Bladet vil fortsette å spinne etter at enheten er slått av. Oppretthold kontrollen til bladet har stoppet.
e) Bruk ikke enheten med et bøyd, sprukket eller sløvt blad.
f) Skjerp ikke bladet.
g) Brukes ikke til kantklipping. Dette er ikke en kantklipper.
h) HOLD ALLE TILSKUERE BORTE – på en trygg avstand fra arbeidsområdet, spesielt barn. VÆR SIKKER PÅ at andre personer og kjæledyr er minst 30 m (100') unna.
i) Bruk alltid passende kombinasjoner av kuttemidler, kutteutstyr og deksler for den tiltenkte bruken (tre funksjoner: Som gressklipper, buskkutter og børstesag) av maskinen.
j) Sjekk alltid maskinen for skader etter å ha truffet en hard gjenstand eller hvis det virker som om det er unormal vibrasjon.
k) Hold alltid hendene unna skarpe enheter ment for å begrense lengden på filamentträden.
1) Bruk ikke flere belteharnesser eller skulderreimer samtidig.

m) Når du har på deg en sele, sørg for at ingen andre klær forhindrer frigjøringen og fjerningen av selen.
n) Ta ut batteripakken og sørg for at motoren er stoppet, inspiser deretter blokkeringen i kutteutstyret, løsne den stramme delen for å fjerne blokkeringen og sikre den.
o) Rengjøring og vedlikehold før lagring. inkludert bruk av deksler på kutteutstyr med metallblader.
p) Vær oppmerksom på de skarpe kantene når du monterer maskinen og bruk hansker
q) Før og etter bruk av maskinen, sjekk for løse festemekanismer og skadde deler, som sprekker i kutteutstyret.
r) Nasjonale forskrifter kan begrense bruk av maskinen.
s) Det er nødvendig med daglig inspeksjon før bruk og etter fall eller andre påkjenninger for å identifisere eventuelle betydelige feil.
t) Det er nødvendig med hvilepauser og regelmessig endring av arbeidsstilling.
u) Hold fast fotfeste og balanse under drift, inkludert behovet for å bruke den medfølgende skulderreimen.
v) Sikre alltid läseinnretningen(e) på justerbare deler.

ADVARSEL: Modifiser aldri det elektriske verktøyet eller noen del av det. Det kan føre til materielle skader eller personskader.

ADVARSEL: Bruk ALLTID vernebriller. Vanlige briller er IKKE vernebriller. Bruk også ansikts- eller støvmaske dersom det foregår støvutviklende operasjoner. BRUK ALLTID GODKJENT VERNEUTSTYR:

- For å redusere eksponeringen for slike kjemikalier skal du bruke godkjent verneutstyr, slik som støvmasker som er spesielt designet for å filtrere bort mikroskopiske partikler.

- Unngå for lang tids kontakt med støv fra slipemaskiner, fresing, boring og andre lignende aktiviteter. Bruk vernetøy og vask eksponerte områder med såpe og vann. Støv som blir liggende i munn, nese, øyne eller på huden, kan medføre at farlige kjemikalier absorberes.

▲OVARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, som kan forårsake åndedrettsskader eller andre personskader. Bruk alltid NIOSH/OSHA-godkjent åndedrettsbeskyttelse.

ADVARSEL: Du skal alltid bruke skikkelig hørselsvern under bruk. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til hørselstap.

NORSIKTIG: Når det ikke er i bruk, plasser verktøyet på siden på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med en stor batteripakke kan stå oppreist, men kan lett slås overende.

- Luftehull dekker ofte bevegelige deler og skal unngås. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN Batteritype

Disse batteripakkene kan brukes:

Batteri(kg)

DCB5461,08

DCB5471,46

DCB5481,46

DCB5492,12

Se batteri-/laderhåndboken for mer informasjon.

Pakkens innhold

DCMBC723 Pakken inneholder:

1 Skogssag

1 Styrehåndtak

1 Sagblad

1 Beskyttelse

1 Spindelplate

1 Flensmutter

1 Splittring

1 Bladnøkkel

1 Låsepinne

1 Skulderreim

1Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.

- Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet eller tilbehørene:

Les bruksanvisningen før bruk.

Bruk alltid hjelm, hørselsvern og vernebriller.

Bruk vernehansker.

Bruk vernesko.

Vær oppmerksom på bladets forskyvning.

Kun trådspole skal brukes på verktøyet med dette dekselet. Blader skal ikke brukes.

Ikke utsett verktøyet for regn eller høy fuktighet, og sett det ikke igjen ute mens det regner.

Skru verktøyet av. Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet.

Hold personer og dyr minst 30 m borte fra arbeidsområdet.

Risiko for gjenstander som kastes. Hold tilskuere på avstand.

Direktiv 2000/14/EF garantert lydnivå.

Datokode plassering (Figur B)

Produksjonsdatokoden 22 består av et 4-sifret år fulgt av en 2-sifret uke med tillegg av en 2-sifret fabrikkode.

Beskrivelse (Fig. A)

ADVARSEL: Modifiser aldri det elektriske verktøyet eller noen del av det. Det kan føre til materielle skader eller personskader.

1 Variabel hastighetsbryter
2 Låsespak
3 Høyre håndtak
4 Styrehåndtak
5 Venstre håndtak
6 Hastighetskontrollknapp/Våkneknapp
7 Batteriets ladestatus-LED
8 Overbelastningsindikator-LED
9 Hastighetsindikator-LED-er
10 Stang
11 Reimfeste
12 Håndtaksfeste-skrue
13 Girkasse
14 Låsestang
15 Bladnøkkel
16 Busksagbeskyttelse
17 Busksagblad
18 Batteriskinner
19 Batteripakke ^1
20 Batterilåseknapp
21 Dobbel skulderreim

'Inkludert i noen pakker.

MERk: Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.

Tiltenkt bruk

DCMBC723 er designet for profesjonell vedlikehold av plen og hage. Den anbefales brukt med DeWALT-tilbehør. Dette er ikke en kantklipper og skal ikke brukes til slike formål.

IkkE bruk dette verktøyet på annen måte enn tiltenkt bruk.

skaL IkkE BRUkEs under våte forhold eller i nærheten av antennelige væsker eller gasser.

IkkE la barn komme i kontakt med verktøyet. Det er nødvendig med tilsyn når uerfarne brukere skal bruke dette verktøyet.

MONTERING OG JUSTERING

▲DVARSEL: For å redusere risikoen for alvorlige personskader, slå alltid av verktøyet, bekreft at motoren har stoppet, og fjern batteripakken før du gjør noen justeringer eller installerer/fjerner tilbehør, spesielt skjæretilbehørsdekselet og håndtaket. Utilsiktet oppstart kan føre til skade. I tillegg kan feil vedlikehold, bruk av ikke-standardiserte reservedeler eller fjerning eller endring av

sikkerhetsfunksjoner føre til alvorlige skader og driftsproblemer. Sørg for at maskinen er godt vedlikeholdt for trygg og effektiv bruk.

▲OVARSEL: Bruk kun DEWALT batterier og ladere.

ADVARSEL: Unngå å lagre eller bruke verktøyet og batteripakken i miljøer hvor temperaturen kan falle under 4 °C eller stige over 40 °C. Dette inkluderer områder som utendørs skur eller metallbygg under ekstreme værforhold.

Sette inn og fjerne batteripakke på verktøyet (Fig. B)

MERK: Sørg for at batteripakken 19 er fullt oppladet.

Installere batteripakken i verktøyhändtaket

1. Rett inn batteripakken mot skinnene 18 inne i verktøyhåndtaket (Fig. B).
2. Sett den inn i håndtaket til batteripakken sitter godt og forsikre deg om at du hører at låsen klikker på plass.

Fjerne batteripakken fra verktøyet

1. Trykk på batteriets låseknapp 20 og trekk batteripakken bestemt ut av håndtaket på verktøyet.
2. Sett batteripakken inn i laderen.

Ladestatusindikator (Fig. A, C)

Din DCMBC723 er er utstyrt med en ladestatusindikator. Denne viser batteriets aktuelle ladenivå under bruk. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

• Indikatorlampene for ladetilstand 7 vil lyse, og indikerer prosentandelen av lading i batteriet.
• Når alle LED-indikatorer for ladetilstand 7 lyser, er batteriet fulladet.
• Når én LED-indikator for ladetilstand 7 tennes, er ladningen lav, og den vil blinke når batteriet er utladet. Ta ut batteriet og lade det.

Status for ladestatusindikator LED-status

LADENIVÅ LADEINDIKATOR-LED FARGE
	100 % - 75 % Hvit
	50 % - 75 % Hvit
	20 % - 50 % Hvit
	≥20 % Hvit
	Lavt batteri avslång Hvit og blinkende.
	Batteri for varmt Alle fire, rød og blinkende.

Overbelastet batteri Advarsel (Fig. A, C)

Alle fire indikator-LED-lysene for ladetilstand 7 vil lyse rødt og deretter blinke når batteriet har nådd en høy temperatur. For å fjerne den overbelastede batteriadvarselen, la batteriet kjøle ned, start deretter trimmeren på nytt og begynn kuttet igjen, denne gangen med mindre kraft. La trimmeren kutte i sitt eget tempo.

Overbelastningsindikator LED (Fig. A, C)

DCMBC723 har en overbelastningsindikator LED 8. Overbelastningsindikator-LED-en 8 vil lyse gult og deretter blinke når motoren eller modulen er overbelastet under drift. For å nullstille overbelastningsindikator-LED-en 8, start

trimmeren på nytt og begynn kuttet igjen, denne gangen med mindre kraft. La trimmeren kutte i sitt eget tempo.

Overbelastnings-LED-en 8 vil lyse rødt og deretter blinke når modulen har nådd en høy temperatur. For å tilbakestille overbelastnings-LED-en 8, la trimmeren avkjøles, start deretter trimmeren på nytt og begynn å kutte igjen, denne gangen med mindre kraft. La trimmeren kutte i sitt eget tempo.

Montering av bøylehåndtaket (Fig. D–I)

1. Skru ut håndtaksfeste-skruen 12 ved å dreie den mot klokken til håndtaksfestet 23 kan fjernes fra håndtaksholderen 27 som vist i Fig. D.

MERK: Ikke mist fjæren til festeskruen 24.

1. Plasser bøylehåndtaket 4 oppå det nedre håndtaksfestet 25 og deretter det øvre håndtaksfestet 26 oppå bøylehåndtaket 4 og inn i det nedre håndtaksfestet 25 som vist i Fig. E.
2. Sett håndtaksfeste-skruen 12 gjennom håndtaksfeste-enheten. Hold håndtaksfeste-enheten med den ene hånden, og bruk den andre hånden til å føre fjæren til festeskruen 24 på håndtaksfeste-skruen 12.
3. Sett håndtaksfeste-skruen 12 inn i håndtaksholderen 27 på stangen 10.

MERK: Sørg for at fjæren til festeskruen 24 er på plass før du fester håndtaksfeste-enheten.

1. Stram håndtaksfeste-skruen 12 litt ved å dreie den med klokken til håndtaksfestet 23 fortsatt kan beveges på håndtaksholderen 27 som vist i Fig. G. Ikke stram håndtaksfeste-skruen helt 12 på dette tidspunktet.
2. Roter bøylehåndtaket 4 opp til arbeidsposisjon som vist i Fig. G og H. Juster det slik at avstanden "A" er omtrent 17 cm (7"), som vist i Fig. H.
3. Stram håndtaksfeste-skruen helt 12. Sørg for at håndtaket er sikkert festet før du bruker enheten, som vist i Fig. I.

Sammenfolding av bøylehåndtaket (Fig. F–I)

Sammenfolding:

1. Skru ut håndtaksfeste-skruen 12 ved å dreie den mot klokken til håndtaksfestet 23 kan roteres mot klokken. MERK: Ikke skru festeskruen helt løs 12.
2. Roter bøylehåndtaket 4 mot klokken og ned til lagringsposisjonen i linje med stangen 10.
3. Stram festeskruen 12 ved å dreie den med klokken til den sitter godt.

Utslåing:

1. Skru ut håndtaksfeste-skruen 12 ved å dreie den mot klokken til håndtaksfestet 23 kan roteres med klokken.
2. Roter bøylehåndtaket 4 med klokken og opp til arbeidsposisjonen, og juster det slik at avstanden "A" er omtrent 17 cm (7") som vist i Fig. H.
3. Stram håndtaksfeste-skruen helt 12. Sørg for at håndtaket er sikkert festet før du bruker enheten.

▲OVARSEL: BRUK ALDRI APPARATET UTEN AT BESKYTTELSEN ER PÅ PLASS. Beskyttelsen skal være ordentlig montert på apparatet for å beskytte brukeren.

1. Plasser busksagbeskyttelsen 16 i posisjon som vist i Fig. J.

2. Bruk en 3 mm sekskantnøkkel (ikke inkludert) for å feste den til girboksen 13 med de fire beskyttelsesskruene 28 og beskyttelsesskivene 29. Stram til.

Installere busksagbladet (Fig. A, K)

▲DVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og ta av batteripakken før du foretar noen justeringer eller setter på/tar av tilbehør, eller før rengjøring. En utilsiktet start kan føre til personskader.
ADVARSEL: Bruk hansker og tilfredsstillende øyebeskyttelse. Vær oppmerksom på de skarpe kantene på bladet.

1. Ta ut batteriet.

2. Sørg for at busksagbeskyttelsen 16 er installert før du fortsetter.

3. Installer spindelplaten 30 på akselen 33 og sørg for at tennene på spindelen stemmer overens med sporene på spindelplaten 30.

4. Installer busksagbladet 17 på skulderen til spindelplaten 30 som vist i Fig. K.

5. Juster spindelplatens sitt hull 31 og sporet 32, sett inn låsestangen 14 eller eller eller en skrutrekker i hullet og hold låsestangen 14 eller en skrutrekker i posisjon.

6. Installer bladavstandsstykket 36 på bladet 17 slik at den brede, flate siden vender mot bladet.

7. Installer flensmutteren 35 med flensen mot bladets avstandsstykke 36 og trekk godt til med bladnøkkelen 15 eller en 19 mm nøkkel (medfølger ikke).

8. Bruk bladnøkkelen 15 eller en 19 mm skiftenøkkel (medfølger ikke) for å stramme flensmutteren 35 mot klokken mot bladavstandsstykket 36 mens du holder läsestangen 14 eller en skrutrekker:

- Dersom du bruker en momentnøkkel og en 19 mm pipe, stram til med moment: 325 -335 in-lb, 27 - 28 ft-lb, 37 - 38 Nm.

- Uten momentnøkkel, bruk bladnøkkelen 15 eller en 19 mm fastnøkkel eller 19 mm pipenøkkel med skralle, og vri mutteren til bladholderen er tett mot skafthylsen. Forsikre deg om at bladet er installert korrekt, roter deretter mutteren en ekstra 1/4 til 1/2 omdreining mot klokken.

1. Fjern låsestangen 14 eller en skiftenøkkel fra spindelplaten sitt hull og spor 32.

2. Bruk tenger (medfølger ikke), og installer splittringen 34 på akselen 33.

En dobbel skulderreim 21 anbefales for alle verktøy med totalvekt over 6 kg (13 lbs.). (Totalvekt inkludert verktøyet, tilbehøret og batteriet.) Fest den doble skulderreimen til verktøyet som vist i Fig. L og juster så du får ordentlig balanse og støtte.

1. Ta tak i den doble skulderreimen 21 og tre armene gjennom hver av skulderstroppene 38 og sørg for at hver stropp henger på skuldrene 39 som vist i Fig. M.
2. Fest bryststroppen 40.

3. Fest skulderreimlåsen 37 på reimfestet 11 plassert på stangen 10, som vist i Fig. L.

4. Stram skulderstroppene 38 og bryststroppen 40 til de sitter godt mot kroppen og over skuldrene 39 for å gi riktig balanse og støtte til verktøyet.

5. For å fjerne den doble skulderreimen 21, løsne bryststroppen 40. Løsne skulderstroppene 38. Tre armene gjennom hver av skulderstroppene 38.

Hurtigkobling for skulderreim (Fig. L, N–Q)

Den doble skulderreimen 21 er utstyrt med en hurtigkoblingsmekanisme 41. For raskt å frigjøre verktøyet fra brukeren uten å fjerne den doble skulderreimen, trekk i hurtigkoblingsstroppen 42 som vist i Fig. N.

1. For å feste den doble skulderreimen til verktøyet igjen etter å ha brukt hurtigkoblingsstroppen 42, fjern skulderstropp-låsen 37 som vist i Fig. L, fra stroppfestet 11.
2. Skyv stroppelåsens løkke 43 inn på hurtigkoblingsmekanismen 41 som vist i Fig. P.
3. Skyv hurtigkoblingsbeslaget 44 gjennom hurtigkoblingsmekanismen 41 som vist i Fig. Q.
4. Fest skulderstropp-låsen 37 til stroppfestet 11 som vist i Fig. L.

BRUK

ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og ta av batteripakken før du foretar noen justeringer eller setter på/tar av tilbehør. En utilsiktet start kan føre til personskader.

Riktig håndstilling (Fig. A, R)

ADVARSEL: For å redusere faren for alvorlig personskade, skal du ALLTID ha hendene i korrekt posisjon, som vist.
▲DVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.
ADVARSEL: Hold verktøyet ved å bruke kun de to håndtakene.
ADVARSEL: Ikke bruk stangen som en gripeflate.

Riktig håndposisjon krever at den ene hånden er på høyre håndtak 3 og den andre hånden på venstre håndtak 5 på bøylehåndtaket 4.

Slå på (Fig. C, S)

∅RSIKTIG: Bruk alltid vernebriller og hørselsvern. Bruk en filtermaske dersom det er mye støv ved bruken. Bruk alltid hansker, langbukser og solidt, lukket fottøy. Hold langt hår og løsthengende plagg borte fra åpninger og bevegelige deler.

1. Hastighetskontrollknappen/våkneknappen 6 må trykkes før bruk for å vekke apparatet.
   MERk: Apparatet går i hvilemodus etter seksti sekunder med inaktivitet. Apparatet kan også tvinges inn i hvilemodus ved å trykke og holde hastighetskontrollknappen/våkneknappen 6 i to sekunder.
2. For å slå på apparatet, skyv låseknappen 2 fremover, og trykk deretter på den variable hastighetsutløseren 1 som vist i Fig. S.
3. For å slå verktøyet av skal du slippe avtrekkeren og låsespaken.

ADVARSEL: Ikke prøv å låse utløserbryteren i på-stillingen.

Justere motorhastighet (Fig. C)

DCMBC723 er utstyrt med hastighetsindikator 9.

Hastighetsindikatoren 9 vil vise den valgte hastigheten.

Det er tre hastighetsinnstillings-LED-er: ECO-

modus 48, standardmodus 49 og turbo-modus 50.

Hastighetsindikatoren 9 hjelper deg med å optimalisere apparatets ytelse og driftstid som kreves for hver oppgave.

1. Hastighetskontrollknappen/våkneknappen 6 må trykkes før bruk for å vekke apparatet.

MERk: Verktøyet er som standard i ECO-modus 48.

1. Trykk på hastighetskontrollknappen/våkneknappen 6, som er plassert på apparatets håndtak, til ønsket hastighets-LED lyser.

MERk: Bruk ECO-modus 48 eller standardmodus 49 for større prosjekter som krever lengre driftstid for å fullføres.

1. Velg turbo-modus 50 etter behov for å kutte gjennom tyngre vekst og for oppgaver som krever høyere RPM.

ADVARSEL: Hold alle tilskuere unna og i sikker avstand fra området du kutter i, minst to til tre ganger lengden på treet som felles.
▲DVARSEL: Oppkastet rusk kan gi alvorlig personskade. For å redusere risikoen for at busksagbladet skal knekke eller splintres, unngå all kontakt med steiner, fjell eller bakken. Hold busksagbladet parallelt med bakken.
▲OVARSEL: Bruk kun skarpe busksagblader. Slove sagtenner kan føre til at busksagbladet knekker eller splintres.

Nyttige klippe-tips

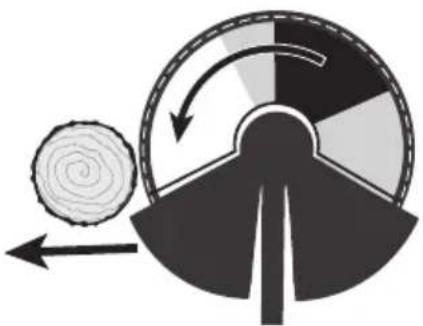

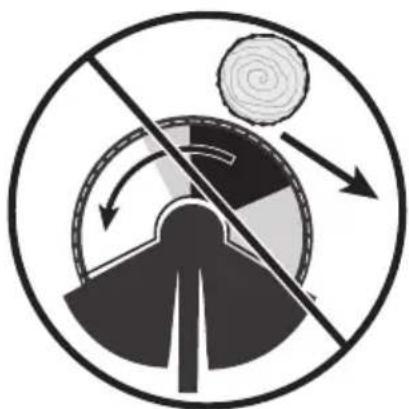

Med DCMBC723påslått, vipp det og kutt fra høyre til venstre (mot klokken) som vist i Fig. R.

Oppretthold en minimumsavstand på 610 mm (24") mellom beskyttelsen og føttene dine, som vist i Fig. U.

ADVARSEL: Hold den roterende snoren omtrent parallell med bakken (ikke vippet mer enn 30°). Busksagen er ikke en kantklipper. IKKE VIPP busksagen slik at bladet roterer nesten vinkelrett mot bakken. Flyvende rusk kan forårsake alvorlig skade, som vist i Fig. V.

Busksagblad kan brukes til å rydde buskvekst og kutte små trær med diameter opptil 40 mm (1,5"). Ikke forsøk å kutte et tre med større diameter, bruk en motorsag i stedet. Når et busksagblad brukes til å felle små trær, bør brukeren plassere venstre side

av beskyttelsen mot trestammen før kuttingen starter. Dette vil holde beskyttelsen mot treet under kutteoperasjonen og redusere risikoen for tap av kontroll og mulig tilbakeslag.

• Busksagen kutter best når enheten beveges fra høyre til venstre. Dette vil bidra til å redusere muligheten for at busksagen sparker tilbake mot operatøren.
• Før kuttingen starter, la busksagbladet nå full hastighet. Tving ikke busksagbladet inn i treet eller buskveksten, la busksagbladet gjøre kuttingen. Plasser busksagbladet til høyre for treet, og bruk det ubelyste området av busksagbladet, som vist nedenfor.

- Risikoen for tilbakeslag er høyest når du kutter i det mørkeste, skyggefulle området av busksagbladet, som vist nedenfor. For å redusere risikoen for tilbakeslag og personskader, bruk ikke dette området av busksagbladet til å kutte trær eller busker. Spesielle teknikker som bruker de lysere, skyggefrie områdene av bladet for å kutte busker og trær, bør kun brukes av erfarne operatører med spesialisert opplæring i bruk og kontroll av busksagen.

Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Se baksiden av denne manualen for kontaktinformasjon til servicesentre, eller besøk www.2helpu.com.

Påføring av fett (Fig. W)

DCMBC723 må smøres etter hver 100. brukstime.

1. Bruk en 5 mm unbrakonøkkel (ikke inkludert) for å fjerne fettportskruen 45 og motorens fettportskrue 46.
2. Påfør en liten mengde (3–5 gram) DEWALT 30301914-fett 47 i portene som vist i Fig. W.
3. Sett inn igjen portskruene 45 og 46, og bruk en 5 mm unbrakonøkkel (ikke inkludert) for å stramme skruene.

Rengjøring

ADVARSEL: Elektrisk støt og mekanike fare. Fjern batteriet før rengjøring.

ADVARSEL: For å sikre trygg og effektiv bruk, hold alltid det elektriske apparatet og ventilasjonssporene rene for rusk.

▲DVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske. Ventilasjonssporene kan rengjøres med en tørr, myk ikke-metallisk børste og/eller en passende støvsuger. Ikke bruk vann eller vaskemidler. Bruk godkjent øyevern og en godkjent støvmaske.

Tilleggsutstyr

ADVARSEL: Siden annet tilbehør enn det som tilbys fra DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun DEWALT- anbefalt tilbehør bør brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av enheten og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr.

ADVARSEL: Det kan være farlig å bruke tilbehør som ikke er anbefalt av DEWALT for bruk sammen med denne trimmeren.

ADVARSEL: Ikke bruk blad eller noe tilbehør eller ekstrautstyr enn som anbefalt av DEWALT for denne trimmeren. Det kan føre til alvorlige personskader eller materielle skader.

▲DVARSEL: Ikke bruk blad eller noe tilbehør eller ekstrautstyr enn som anbefalt av DEWALT. Det kan føre til alvorlige personskader eller materielle skader.

ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og ta av batteripakken før du foretar noen justeringer eller setter på/tar av tilbehør. En utilsiktet start kan føre til personskader.

Når du bytter buskkutterbladet 17, bruk 254 mm (10") blader med diameter. Bruk DEWALT reserveblad modellnr DT20696. Andre størrelser kan redusere ytelsen eller føre til skader på busksagen.

Fjerne kuttebladet

ADVARSEL: Bruk hansker og tilfredsstillende øyebeskyttelse. Vær oppmerksom på de skarpe kantene på bladet.

1. Ta ut batteriet.
2. Bruk tenger (medfølger ikke), og fjern splittringen 34 fra akselen 33.
3. Justér spindelplaten sitt hull 32 med sporet 32 og sett inn låsestangen 14 eller en skrutrekker (ikke levert) i hullet. Hold låsestangen 14 eller eller skrutrekkeren i posisjon.
4. Mens du holder låsestangen 14 eller en skrutrekker, ffjern flensmutteren 35 ved å vri den med klokken med bladnøkkelen 15 eller en 19 mm skiftenøkkel (medfølger ikke) som vist i Fig. K.
5. Fjern bladavstandsstykket 36, busksagbladet 17 og spindelplaten 30 som vist i Fig. K. Undersøk alle deler for skader og bytt ut hvis det trengs.

Montering av det nye busksagbladet

1. Installer spindelplaten 30 på akselen 33 og sørg for at tennene på spindelen stemmer overens med sporene på spindelplaten 30.
2. Installer busksagbladet 17 på skulderen til spinelplaten 30 som vist i Fig. K.
3. Justér spindelplaten sitt hull 31 og sporet 32, sett inn låsestangen 14 eller eller en skrutrekker i hullet og hold låsestangen 14 eller skrutrekkeren i posisjon.
4. Installer bladavstandsstykket 36 på bladet 17 slik at den brede, flate siden vender mot bladet.
5. Installer flensmutteren 35 med flensen mot bladets avstandsstykke 36 og trekk godt til med bladnøkkelen 15 eller en 19 mm nøkkel (medfølger ikke).
6. Bruk bladnøkkelen 15 eller en 19 mm skiftenøkkel (medfølger ikke) for å stramme flensmutteren 35 mot klokken mot bladavstandsstykket 36 mens du holder läsestangen 14 eller en skrutrekker:

- Dersom du bruker en momentnøkkel og en 19 mm pipe, stram til med moment: 325 -335 in-lb, 27 - 28 ft.-lb, 37 - 38 Nm.

- Uten momentnøkkel, bruk bladnøkkelen 15 eller en 19 mm fastnøkkel eller 19 mm pipenøkkel med skralle, og vri mutteren til bladholderen er tett mot skafthylsen. Forsikre deg om at bladet er installert korrekt, roter deretter mutteren en ekstra 1/4 til 1/2 omdreining mot klokken.

1. Fjern låsestangen 14 eller en skiftenøkkel fra spindelplaten sitt hull og spor 32.

2. Bruk tenger (medfølger ikke), og installer splittringen 34 på akselen 33.

Beskyttelse av miljøet

Produkter/batterier er resirkulerbare, men hvis de er merket med en overkrysset søppelkasse, må de ikke kastes sammen med vanlig husholdningsavfall. Kjør batteriene helt ned og skill dem fra produktet, og skill eventuelle lyskilder fra produktet hvis mulig. Det er brukerens ansvar å slette personopplysninger fra produktet. Ta deretter avfallet til et offentlig avfallsinnsamlingssenter eller en deltakende forhandler som ofte vil akseptere det gratis. Emballasje bør kastes i henhold til den merkede materialkoden. Bruks- og sikkerhetsanvisninger skal først kastes når produktene de omhandler ikke lenger er i bruk. Vennligst sjekk med din lokale kommune for veiledning om avfallshåndtering. For mer informasjon, besøk www.2helpU.com og skann QR-koden ovenfor.

SERRA DE LIMPEZA FLORESTAL DE 54 V

DCMBC723
