GEBRUIKSAANWIJZING DCMBC723 DEWALT

Nederlands (vertaald vanuit de originele instructies) 68

veiligheidswaarschuwingen, instructies, illustraties en specificaties in deze handleiding voordat u de machine gebruikt, met inbegrip van de delen over de geleverde accu en lader in een originele gereedschapshandleiding of de afzonderlijke Accu's en laders-handleidingen. Handleidingen kunnen verkregen worden door contact op te nemen met de klantendienst (raadpleeg de laatste pagina van deze handleiding).

Technische gegevens

		DCMBC723
Spanning V	DC	54
Type 1
Accutype Li-lon
Maximale snelheid /min 5100
Breedte snijmes cm 25
Gewicht (zonde accu, snoei-accessoires, hoes, haras en heupsteun)	kg 6,4
L_ A (emissie geluidsdrukniveau onbelast) dB(A) 86
L_WA (geluidsvermogensniveauonbelast) dB(A) 100
K (onzekerheid voor het gegeven geluidsniveau)	dB	3,0
Trillingsemissiewaarde a_h =	m/s2	4,6
Onzekerheid K =	m/s2	1,5

Goedgekeurde accessoire voor gebruik in combinatie met DCMBC723

DT20695-QZ	L_pA (emissie geluidsdrukniveau onbelast): 83 dB(A)
Ombouwset borstel	K (onzekerheid voor het gegeven geluidsniveau): 3 dB(A)
naar draad, gemeten	L_wA (geluidsvermogensniveau onbelast): 94 dB(A)
terwijl onbelast	K (onzekerheid voor het gegeven geluidsniveau): 1,6 dB(A)
conform 2000/14/EG	Vibratie-emissiewaarde a_h : 3,9 m/s2
en EN 62841-1 en IEC 62841-4-4	Onzekerheid K: 1,5 m/s2
DT20904-QZ	L_pA (emissie geluidsdrukniveau onbelast): 84 dB(A)
Ombouwset borstel	K (onzekerheid voor het gegeven geluidsniveau): 3 dB(A)
naar draad, gemeten	L_wA (geluidsvermogensniveau onbelast): 94 dB(A)
terwijl onbelast	K (onzekerheid voor het gegeven geluidsniveau): 3 dB(A)
conform EN 62841-1 en IEC 62841-4-4	Vibratie-emissiewaarde a_h : 4,9 m/s2
	Onzekerheid K: 1,5 m/s2

Het trillings- en/of geluidsemissieniveau dat in dit gegevensblad wordt gegeven, is gemeten overeenkomstig een gestandaardiseerde test opgegeven in EN62841 voor het vergelijken van het ene gereedschap met het andere. Er kan een eerste beoordeling van blootstelling mee worden uitgevoerd.

KAARSCHUWING: Het opgegeven trillings- en/of geluidsemissieniveau geldt voor de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen of met andere accessoires wordt gebruikt, of slecht wordt onderhouden, kan de vibratie- en/of geluidsemissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode.

Bij een schatting van het blootstellingsniveau aan vibratie- en/ of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verlagen.

Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: goed onderhoud van gereedschap en de accessoires, de handen warm houden (relevant voor trilling), organisatie van werkpatronen.

EG-conformiteitsverklaring Machinerichtlijn

BOSKAPZAAG DCMBC723

DT20695-QZ (ombouwset borstel naar draad) DT20904-QZ (ombouwset draad naar borstel)

DEWALT verklaart dat de producten die worden beschreven onder Technische Gegevens voldoen aan: 2006/42/EC, EN 62841-1:2015 + A11:2022, EN ISO 12100:2010: deels van EN ISO 11806-1:2022.

2000/14/EC, Grastrimmer na gebruik van de draadombouwset, punt 33, L <50cm, Bijlage VIII,

TÜV Rheinland LGA Products GmbH

90431 Nürnberg Duitsland

ID nr. aangemelde instantie: 0197

L_WA (gemeten geluidsvermogensniveau) 94 dB, L_WA (gegarandeerd geluidsvermogen) 96 dB.

Deze producten zijn ook conform richtlijnen 2014/30/EU en

2011/65/EU. Neem voor meer informatie contact op met

DEWALT op het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

M. Georgol

Markus Rompel

65510, Idstein, Duitsland

08.11.2024

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

EVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

MOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op risico van een elektrische schok.

Aijst op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.
b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Leder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch

gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen.

Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.

e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Gebruik en Verzorging van Gereedschap op Accu

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.

b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.

c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brand veroorzaken.

d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.

e) Werk niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht.

Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.

f) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130 °C kunnen de accu doen exploderen.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

6) Service

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeer.

b) Probeer nooit beschadigde accu's te repareren. De reparaties aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerde servicecentra.

Veiligheidswaarschuwingen voor grastrimmers, struikensnoeiers en struikenknippers

a) Gebruik de machine niet in slechte weersomstandigheden, vooral niet wanneer er onweer dreigt. U loopt dan minder risico om door de bliksem te worden getroffen.

b) Controleer het gebied waar de machine gebruikt zal worden grondig op wilde dieren. Wilde dieren kunnen gekwetst raken door een machine in werking.

c) Inspecteer het gebied waar de machine gebruikt zal worden altijd grondig en verwijder alle stenen, takken, draden, hondenkluiven en andere vreemde voorwerpen.

Voorwerpen die worden weggeslingerd, kunnen persoonlijk letsel veroorzaken.

d) Controleer voor gebruik van de machine altijd of de snoeier of het mes en de snoeier of de meseenheid niet beschadigd zijn. Versleten of beschadigde vergroten het risico op letsel.

e) Volg de instructies voor het wisselen van accessoires. Niet goed vastgezette bevestigingsmoeren of -bouten van het mes, kunnen het mes beschadigen of ervoor zorgen dat het los komt.

f) De nominale draaisnelheid van het mes moet minimaal gelijk zijn aan de maximale draaisnelheid gemarkeerd op de machine. Messen die sneller draaien dan hun nominale draaisnelheid kunnen breken en weggeslingerd worden.

g) Draag oog-, gehoor- en handbescherming. Afdoende beschermende uitrusting zal persoonlijk letsel door rondvliegend afval of onbedoeld contact met de snoeidraad of het mes verminderen.

h) Draag tijdens het bedienen van de machine altijd antislipen veiligheidsschoenen. Werk niet met de machine op blote voeten of op sandalen. Dit vermindert de kans op letsel van de voeten als gevolg van contact met het bewegende snoeiers of draden.

i) Draag tijdens het bedienen van de machine altijd veiligheidsschoenen. Werk niet met de machine op blote voeten of op sandalen. Dit vermindert de kans op letsel van de voeten als gevolg van contact met een bewegende snoeier, draad of mes.

j) Draag altijd een lange broek tijdens het gebruiken van de machine. Blote huid verhoogt de kans op letsel vanwege weggeslingerde voorwerpen.

k) Houd omstaanders op afstand tijdens gebruik van de machine. Weggeslingerd vuil kan ernstig persoonlijk letsel veroorzaken.

1) Gebruik altijd twee handen tijdens het werken met de machine. De machine met twee handen vasthouden, zal het verliezen van de controle vermijden.
m) Houd de machine uitsluitend vast bij de geïsoleerde handgrepen, omdat de snoeidraad of het mes verborgen bedrading kan raken. Snoeidraden of messen die in contact komen met bedrading "onder spanning", kunnen metalen onderdelen van de machine "onder spanning" zetten en de gebruiker een elektrische schok geven.
n) Zorg er altijd voor dat u stevig staat en gebruik de machine alleen als u op de grond staat. Gladde of niet stabiele oppervlakken kunnen leiden tot het verliezen van het evenwicht of de controle over de machine.
o) Gebruik de machine niet op te steile hellingen. Dit vermindert de kans verlies van de controle, wat persoonlijk letsel kan veroorzaken.
p) Zorg er tijdens het werken op hellingen altijd voor dat u stevig staat, werk altijd dwars ten opzichte van de helling, nooit omhoog en omlaag, en wees uiterst voorzichtig tijdens het veranderen van richting. Dit vermindert de kans verlies van de controle, wat persoonlijk letsel kan veroorzaken.
q) Houd alle lichaamsdelen uit de buurt van de snoeier, draad of het mes terwijl de machine in werking is. Controleer voordat u de machine start, dat de snoeier, draad of het mes niets raakt. Een moment van onoplettendheid tijdens het werken met de machine kan leiden tot ernstig persoonlijk letsel of verwonding van anderen.
r) Gebruik de machine niet op een hoogte hoger dan uw taille. Dit voorkomt onbedoeld contact met de snoeier of het mes en zorgt ervoor dat u de machine in onverwachte situaties beter onder controle kunt houden.
s) Let tijdens het snoeien van struiken of takken onder spanning op voor terugslag. Zodra de spanning in de houtvezels vrijkomt, kunt u door de struik of tak worden geraakt en/of de controle over de machine verliezen.
t) Ga zeer voorzichtig te werk bij het zagen van struikgewas of jong hout. Het dunne materiaal kan in het mes vast komen te zitten en naar u toe zwiepen of u uw evenwicht doen verliezen.
u) Houd controle over de machine en raak snoeiers, draden of messen en andere gevaarlijke bewegende onderdelen niet aan als deze nog in beweging zijn. Dit vermindert het risico op letsel door bewegende onderdelen.
v) Draag de machine in uitgeschakelde toestand en van uw lichaam weg gericht. Een correct gebruik van de machine verkleint de kans op een ongewild contact met een bewegende snoeier, draad of mes.
w) Plaats altijd de kap over de metalen messen als u de machine vervoert of opbergt. Een correct gebruik van de machine verkleint de kans op een ongewild contact met het mes.
x) Gebruik alleen vervangsnoeiers, draden, snoeikoppen en messen opgegeven door de fabrikant. Onjuiste vervangonderdelen kunnen het risico op breken en letsel vergroten.
y) Verzeker tijdens het verwijderen van geblokkeerd materiaal of het uitvoeren van onderhoud aan de machine, dat de schakelaars in de uit-stand staan en de accu is verwijderd. Onverwacht starten van de machine zal tijdens het verwijderen van geblokkeerd materiaal of het uitvoeren van onderhoud, kan leiden tot ernstig persoonlijk letsel.

Oorzaken van terugslag van het mes en bijbehorende waarschuwingen

Terugslag is een plotse zijdelingse, voorwaartse of achterwaartse beweging van de machine, die kan voorkomen als het mes vast komt te zitten of bijvoorbeeld een wortel van plant of een boom raakt. Het kan krachtig genoeg zijn om de machine en/of gebruiker in een bepaalde richting te slingeren en mogelijk de controle over de machine te doen verliezen.

Terugslag en de daaraan verbonden gevaren kunnen vermeden worden door de gepaste voorzorgsmaatregelen te nemen, zoals hieronder beschreven.

a) Blijf de machine stevig met twee handen vasthouden en plaats uw armen zodanig dat aan u een eventuele terugslag kunt weerstaan. Plaats uw lichaam aan de linkerkant van de machine. Terugslag kan het risico op letsel vergroten vanwege de onverwachte beweging van de machine. Terugslag kan onder controle gehouden worden door de gebruiker als de juiste voorzorgsmaatregelen genomen worden.

b) Als het mes vast komt te zitten of als u het zagen om welke reden dan ook wilt onderbreken, schakel de machine dan uit en houd deze stil tot het mes volledig tot stilstand is gekomen. Probeer, als het mes vast komt te zitten, nooit om de machine uit het materiaal te trekken of om de machine achteruit te trekken terwijl het mes draait, dit kan terugslag veroorzaken. Zoek naar de oorzaak van het vastlopen en neem de geschikte maatregelen om die oorzaak te verhelpen.

c) Gebruik geen botte of beschadigde messen. Botte of beschadigde messen vergroten de kans op blokkeren of vastzitten, met terugslag als gevolg.

d) Verzeker dat u altijd een goed zicht hebt op het materiaal dat u snoeit. De kans op terugslag is groter op plaatsen waar het materiaal dat wordt gesnoeid moeilijk te zien is.

e) Schakel de machine uit als een ander persoon nadert terwijl u met de machine werkt. Er is een grotere kans op het verwonden van andere personen door het mes te raken in geval van terugslag.

Aanvullende veiligheidsregels

a) Gebruik altijd het schouderharnas tijdens het werken met de machine.
b) Houd tijdens gebruik de handgreep altijd tussen de gebruiker en het mes.
c) Snoei geen materiaal dikker dan 13 mm (0,5").
d) Het mes zal blijven draaien na het uitschakelen van de machine. Houd de machine onder controle tot het mes gestopt is.
e) Gebruik de machine niet met een gebogen, gescheurd of bot mes.
f) Slijp het mes niet.
g) Niet gebruiken voor het maaien van gazonranden. Dit is geen graskantensnoeier.
h) HOUD ALLE OMSTAANDES OP AFSTAND – op een veilige afstand van de werkplek, in het bijzonder kinderen. VERZEKER dat andere personen en huisdieren zich op een afstand van minstens 30 m (100') bevinden.
i) Gebruik altijd combinaties van snoeimiddelen, snoeiaccessoires en beschermkappen die overeenstemmen met de bedoelde toepassing (drie functies: Als grastrimmer, struikensnoeier en struikenknipper) van de machine.

j) Inspecteer de machine altijd op schade na het raken van een hard voorwerp of als het overmatig trilt.
k) Houd handen altijd uit de buurt van een scherp apparaat dat is bedoeld om de lengte van de struiklijn te beperken.
1) Draag nooit meerdere riemharnassen of schouderharnassen tegelijkertijd.

m) Verzeker tijdens het dragen van een harnas dat er geen andere kledingstukken het losmaken en verwijderen van het harnas hinderen.

n) Verwijder de accu en verzeker dat de motor gestopt is, inspecteer daarna de plaats waar de snoeiaccessoires zijn vastgelopen, maak het deel los om de blokkering te verwijderen en zet het vast.

o) Reiniging en onderhoud voor stalling, met inbegrip van het gebruik van beschermkappen op snoeiaccessoires met metalen messen.

p) Let op de scherpe randen tijdens het monteren van de machine en de noodzaak om handschoenen te dragen

q) Controleer voor en na gebruik van de machine op losse bevestigingsmiddelen en beschadigde onderdelen, zoals scheuren in het snoeiaccessoire.

r) Nationale regelgeving kan het gebruik van de machine beperken.

s) Dagelijkse inspectie voor gebruik en na het laten vallen of stoten is nodig, om aanzienlijke defecten te identificeren.

t) Rust en verander regelmatig van houding tijdens het werk.

u) Blijf stevig en in evenwicht staan tijdens gebruik en gebruik het geleverde harnas.

v) De vergrendeluitrusting(en) van instelbare onderdelen altijd vast zetten.

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

AARSCHUWING: DRAAG ALTIJD een veiligheidsbril. Een bril voor dagelijks gebruik is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker als er stof vrijkomt tijdens het werken. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSUITRUSTING:

- U kunt uw blootstelling aan deze chemicaliën beperken door goedgekeurde veiligheidsapparatuur te dragen, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopische deeltjes.

- Vermijd langdurig contact met stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen of op uw huid laat komen, kan dat de opname van schadelijke chemicaliën bevorderen.

KAARSCHUWING: Gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en ander letsel kan veroorzaken. Gebruik altijd NIOSH/OSHA goedgekeurde bescherming voor de luchtwegen.

KAARSCHUWING: Draag tijdens gebruik altijd de juiste persoonlijke gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging.

APGELET: Als het gereedschap niet wordt gebruikt, plaats het dan op de zijkant op een stabiel oppervlak waar niemand erover kan struikelen en het niet kan vallen.

Bepaald gereedschap met een grote accu kan rechtop staan, maar kan dan gemakkelijk worden omgestoten.

- Ventilatieopeningen bedekken vaak bewegende onderdelen en kunnen beter niet worden aangeraakt. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Accutype

Deze accu's kunnen worden gebruikt:

Raadpleeg de handleiding van de accu/lader voor meer informatie.

Inhoud van de verpakking

De DCMBC723 verpakking bevat:

1 Boszaag
1 Fietshandgreep
1 Zaagblad
1Beschermkap
1 Asplaat
1 Flensmoer
1 Splitpen
1 Messleutel
1 Vergrendelstang
1 Harnas met schouderriemen
1Gebruikershandleiding

OpMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap of de accessoires vermeld:

Lees de gebruiksaanwijzing vóór gebruik.

Draag altijd een helm en gehoor- en oogbescherming.

Draag beschermende handschoenen.

Draag beschermend schoeisel.

Wees bedacht op kracht van het knipmes.

Uitsluitend een draadspoel kan op het gereedschap met beschermkap worden gebruikt. Messen mogen niet worden gebruikt.

Stel het gereedschap niet bloot aan regen of een hoge luchtvochtigheid en laat het niet buiten liggen wanneer het regent.

Schakel het gereedschap uit. Neem, voordat u onderhoud aan het gereedschap uitvoert, de accu uit het gereedschap.

Zorg dat mensen en dieren zich niet binnen een afstand van 30 m van het werkterrein bevinden.

Wees bedacht op voorwerpen die worden weggeslingerd. Houd omstanders op afstand.

Richtlijn 2000/14/EC gegarandeerd geluidsvermogen.

Positie datumcode (Afb. B)

De productiedatumcode 22 bestaat uit een 4-cijferig jaar gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Variabele snelheidsinstelling
2 Hendel voor vergrendeling in de uit-stand
3 Rechter handgreep
4 Fietshandgreep
5 Linker handgreep
6 Knop Snelheidsregeling/Snelstartknop
7 Laadstatus accy - LED
8 Indicatie overbelasting - LED
9 Snelheidsindicator - LED's
10 Stang
11 Bevestigingspunt van de riem
12 Klemschroef van de handgreep
13 Tandwielkast
14 Vergrendelstang
15 Messleutel
16 Beschermkap voor struikensnoeier
17 Mes voor struikensnoeier
18 Accurails
19 Accu ^+
20 Accuvrijgaveknop
21 Harnas met dubbele schouderriem

Inbegrepen bij sommige pakketten.

OpMERkInG: Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

Bedoeld gebruik

De DCMBC723 is ontworpen voor professioneel grad- en tuinonderhoud. Het wordt aanbevolen om het met accessoires van DEWALT te gebruiken. Dit product is geen graskantensnoeier en niet bedoeld voor het afkanten van gazons.

nIET gebruiken voor een ander doeleinden dan waarvoor dit gereedschap bedoeld is.

nIET GEBRUIkEn onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen aanwezig zijn.

LaaT kInDEREn niet met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Schakel, om het risico op ernstig persoonlijk letsel te verkleinen, het gereedschap altijd uit, bevestig dat de motor gestopt is en verwijder de accu voordat u aanpassingen doet of accessoires installeert/ verwijdert, in het bijzonder de zaagbeschermkap en handgreep. Onbedoeld starten kan letsel veroorzaken. Daarnaast kan ongepast onderhoud, het gebruik van niet-conforme vervangonderdelen of de verwijdering of aanpassing van veiligheidsfuncties, ernstige letsels en operationale problemen veroorzaken. Verzeker dat de machine goed wordt onderhouden, voor veilig en effectief gebruik.

WAARSCHUWING: Gebruik alleen DEWALT-accu's en -laders.

WAARSCHUWING: Vermijd het bewaren of gebruiken van de accu in omgevingen waar de temperatuur kan zakken tot onder 4°C (39,2°F) of kan stijgen tot boven 40°C (104°F). Dit omvat plaatsen zoals buitenschuren of metalen gebouwen tijdens extreme weersomstandigheden.

De accu in het gereedschap plaatsen en de accu uit het gereedschap nemen (Afb. B)

OpMERkInG: Controleer of de accu 19 volledig is opgeladen.

De accu in de handgreep van het gereedschap plaatsen

1. Lijn de accu uit met de rails 18 in de handgreep van het gereedschap (Afb. B).
2. Schuif de accu in de handgreep tot deze stevig vastzit en let er vooral op dat u de accu hoort vastklikken.

De accu uit het gereedschap nemen

1. Druk op de accuvrijgaveknop 20 en trek de accu stevig uit de handgreep van het gereedschap.

2. Plaats de accu in de lader.

Indicatielampje laadniveau (Afb. A, C)

De DCMBC723 is voorzien van een laadniveau-indicator. Dit zal het huidige laadniveau van de accu weergeven tijdens gebruik. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productonderdelen, temperatuur en de toepassing door de eindgebruiker.

- De LED-indicatielampjes voor het accuniveau 7 zullen gaan branden, om het laadniveau in procenten weer te geven.

• Als alle vier de LED-indicatielampjes voor het accuniveau 7 branden, is de accu volledig opgeladen.
• Als er slechts één indicatie-LED voor het accuniveau 7 brandt, is het laadniveau laag, waarna het zal gaan knipperen als de accu ontladen wordt. Verwijder de accu en laad deze op.

LED-indicatielampjes voor het accuniveau

LAADNIVEAU KLEUR LAAD-LED
	100% - 75% Wit
	50% - 75% Wit
	20% - 50% Wit
	≤20% Wit
	Uitschakelen vanwege laag accuniveau Wit en knipperend.
	Accu te heet Alle vier, rood en knipperend.

Waarschuwing accu overladen (Afb. A, C)

Alle vier de LED's van de laadniveau-indicator 7 zullen rood branden en gaan knipperen als de accu een hoge temperatuur heeft bereikt. Om de waarschuwing voor een overladen accu te wissen, laat u de accu afkoelen en start u de trimmer opnieuw op om weer met het snijden door te gaan, deze keer echter met minder kracht. Laat de trimmer op zijn eigen snelheid werken.

LED voor overbelasting (Afb. A, C)

De DCMBC723 heeft een LED voor overbelasting 8. De LED voor overbelasting 8 zal oranje branden en daarna knipperen als de motor of module tijdens het gebruikt wordt overbelast. Om de LED voor overbelasting 8 te wissen, start u de trimmer opnieuw op en begint u weer met het snijden, deze keer echter met minder kracht. Laat de trimmer op zijn eigen snelheid werken.

De LED voor overbelasting 8 zal rood gaan branden en daarna knipperen als de module een hoge temperatuur heeft bereikt. Om de LED voor overbelasting 8 te wissen, laat u de trimmer afkoelen en start u de trimmer opnieuw op om weer met het snijden door te gaan, deze keer echter met minder kracht. Laat de trimmer op zijn eigen snelheid werken.

De fietshandgreep monteren (Afb. D-I)

1. Zet de klemschroef van de handgreep 12 los door deze naar links te draaien tot de klem van de handgreep 23 uit de bevestiging van de handgreep 27 verwijderd kan worden, zoals weergegeven op Afb. D.
   OPMERKING: Maak de veer van de klemschroef 24 los.
2. Plaats de fietshandgreep 4 bovenop de klem van de onderste handgreep 25 en plaats daarna de klem van de bovenste handgreep 26 bovenop de fietshandgreep 4 en in de klem van de onderste handgreep 25 zoals weergegeven op Afb. E.
3. Steek de klemschroef van de handgreep 12 door de handgreepeenheid. Plaats een hand op de klem van de handgreep en geleid met uw andere hand de veer van de klemschroef 24 op de klemschroef van de handgreep 12.
4. Steek de klemschroef van de handgreep 12 in de bevestiging van de handgreep 27 op de steel 10.

OPMERKING: Verzeker dat de veer van de klemschroef 24 geplaatst is voordat u de handgreepeenheid vast zet.

1. Zet de klemschroef van de handgreep 12 lichtjes los door deze naar rechts te draaien zodat de klem van de handgreep 23 nog altijd bewogen kan worden in de bevestiging van de handgreep 27, zoals weergegeven op Afb. G. Zet de klemschroef van de handgreep 12 op dit moment nog niet volledig vast.
2. Draai de fietshandgreep 4 omhoog naar de werkstand zoals weergegeven op Afb. G en H. Stel deze in zodat de afstand "A" ongeveer 17 cm (7") is, zoals weergegeven op Afb. H.
3. Zet de klemschroef van de handgreep 12 volledig vast. Verzeker dat de handgreep vast op zijn plaats staat voordat u de machine gebruikt, zoals weergegeven op Afb. I.

De fietshandgreep samenvouwen (Afb. F-I)

Samenvouwen:

1. Draai de klemschroef van de handgreep 12 los door deze naar links te draaien tot de klem van de handgreep 23 linksom gedraaid kan worden.
   ÖPMERKING: Zet de klemschroef 12 niet volledig los.
2. Draai de fietshandgreep 4 naar links en omlaag in zijn opbergpositie, in lijn met de steel 10.
3. Zet de klemschroef van de handgreep 12 door deze naar rechts te draaien tot vast.

Openvouwen:

1. Draai de klemschroef van de handgreep 12 los door deze naar links te draaien tot de klem van de handgreep 23 rechtsom gedraaid kan worden.
2. Draai de fietshandgreep 4 maar rechts en omhoog tot in de werkstand en stel deze af zodat de afstand "A" ongeveer 17 cm (7") is, zoals weergegeven op Afb. H.
3. Zet de klemschroef van de handgreep 12 volledig vast. Verzeker dat de handgreep vast op zijn plaats staat voordat u de machine gebruikt.

De beschermkap monteren (Afb. J)

AARSCHUWING: WERK NOOIT met het apparaat ZONDER GEPLAATSTE BESCHERMKAP. De beschermkap moet altijd op juiste wijze op het apparaat zijn gemonteerd ter bescherming van de gebruiker.

1. Plaats de beschermkap van de struikensnoeier 16 op z'n plaats, zoals wordt weergegeven op Afb. J.
2. Gebruik een 3 mm inbussleutel (niet meegeleverd) om de tandwielkast 13 met de vier schroeven van de beschermkap 28 en sluitringen van de beschermkap 29 te bevestigen. Goed vastdraaien.

Het mes van de struikensnoeier monteren (Afb. A, K)

AARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, schakel de unit uit en verwijder de accu voordat u aanpassingen uitvoert of hulpstukken of accessoires plaatst/verwijdert of voordat u het apparaat schoonmaakt. Het ongewenst starten kan letsel veroorzaken.

WAARSCHUWING: Gebruik handschoenen en geschikte oogbescherming. Wees voorzichtig, de bladen hebben scherpe randen.

1. Verwijder de accu.

2. Controleer of de beschermkap van de struikensnoeier 16 gemonteerd is, voordat u verder gaat.

3. Monteer de asplaat 30 op de schacht 33 en controleer daarbij of de tanden van de as uitgelijnd zijn met de sleuven van de asplaat 30.

4. Monteer het mes van de struikensnoeier 17 op de schouder van de asplaat 30, zoals weergegeven op Afb. K.
5. Lijn de opening van de asplaat 31 en de inkeping 32 uit, plaats de vergrendelstang 14 of en schroevendraaier in de opening en houd de vergrendelstang 14 of schroevendraaier in positie.
6. Monteer de mesafstandhouder 36 op het mes 17 zodat de brede, vlakke kant in de richting van het mes wijst.
7. Monteer de flensmoer 35 met de flens tegen de mesafstandhouder 36 en zet het stevig vast met de messleutel 15 of een sleutel van 19 mm (niet meegeleverd).
8. Gebruik de messleutel 15 of een sleutel van 19 mm (niet meegeleverd) om de flensmoer 35 linksom vast te draaien tegen de mesafstandhouder 36 terwijl tegelijkertijd de vergrendelstang 14 of een schroevendraaier wordt vastgehouden:

- Bij gebruik van een momentsleutel en een dop van 19 mm, zet vast tot: 325 -335 in-lb, 27 - 28 ft-lb, 37 - 38 Nm.

• Gebruik zonder momentsleutel, de messleutel 15 of een dopsleutel van 19 mm en ratel, draai de moer vast tot de borging van het mes tegen de doorvoer van de as aanligt. Controleer dat het blad op juiste wijze is geplaatst, en draai vervolgens de moer nog eens een kwart slag of een halve slag naar links.
• Verwijder de vergrendelstang 14 of een schroevendraaier uit de opening van de asplaat en de inkeping 32.
• Gebruik een tang (niet meegeleverd), om de splitpen 34 in de as 33 te plaatsen.

Het schouderharnas installeren en verwijderen (Afb. L, M)

WAARSCHUWING: De schouderriemen 38 moeten over beide schouders 39 hangen en niet kruislings over het lichaam. Zie Afb. M.

Het schouderharnas 21 zal passen voor maten XS–XXL. Een dubbel schouderharnas 21 wordt aanbevolen voor gereedschap met een totaal gewicht hoger dan 6 kg (13 lbs.). (Het totale gewicht betekent het gewicht van het gereedschap, het hulpstuk en de accu.) Bevestig het dubbel schouderharnas aan het gereedschap zoals weergegeven op Afb. L en stel het af voor goed evenwicht en ondersteuning.

1. Neem het dubbel schouderharnas 21 vast en schuif uw armen door elke schouderriem 38 en zorg ervoor de elke riem op uw schouders zit 39 zoals weergegeven op Afb. M.
2. Gesp de borstriem 40 vast.
3. Klik de gesp van de schouderriem 37 op de riembevestiging 11 op de steel 10, zoals weergegeven op Afb. L.
4. Maak de schouderriemen 38 en borstriem 40 vast tot deze stevig tegen uw lichaam zitten en over uw schouders 39 voor een goed evenwicht en ondersteuning van het gereedschap.
5. Gesp, om het dubbel schouderharnas te verwijderen 21, de borstriem los 40. Maak de schouderriemen 38 los. Trek uw armen door elke schouderriem 38.

Snelkoppeling schouderharnas (Afb. L, N-Q)

Het dubbel schouderharnas 21 is uitgerust met een snelkoppelingsmechnisme 41. Trek, om het gereedschap snel van de gebruiker los te maken zonder het dubbel schouderharnas te verwijderen, aan de koord van de snelkoppeling 42 zoals weergegeven op Afb. N.

1. Verwijder, om het dubbel schouderharnas opnieuw aan het gereedschap te bevestigen na het trekken aan de koord van de snelkoppeling 42, de sluiting van de koord van de schouderriem 37 zoals weergegeven op Afb. L, van de koordbevestiging 11.
2. Schuif de lus van de sluiting van de koord 43 op het snelkoppelingsmechanisme 41 zoals weergegeven op Afb. P.
3. Schuif de snelkoppelingsaansluiting 44 door het snelkoppelingsmechanisme 41 zoals weergegeven op Afb. Q.
4. Bevestig de koord van de schouderriem 37 aan de koordbevestiging 11 zoals weergegeven op Afb.L.

WERKING

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u de eenheid uit en verwijder de accu voor u aanpassingen uitvoert of hulpstukken of accessoires plaatst/. Wordt de machine per ongeluk gestart dan kan dat letsel veroorzaken.

Juiste handpositie (Afb. A, R)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.
WAARSCHUWING: Houd, om het risico op persoonlijk letsel te verminderen, het gereedschap ALTIJD stevig vast, zodat u voorbereid bent om een plotselinge terugslag.
WAARSCHUWING: Houd het gereedschap uitsluitend vast aan de twee handgrepen.
WAARSCHUWING: Gebruik de stang niet als handgreep. Een juiste handpositie vereist één hand op de rechter handgreep 3 en één hand op de linker handgreep 5 van of fietshandgreep 4.

Inschakelen (Afb. C, S)

WAARSCHUWING: Pak het gereedschap stevig vast wanneer u het inschakelt.

▲PGELET: Draag altijd een veiligheidsbril en gehoorbescherming. Draag een filtermasker als er bij het werken veel stof vrijkomt. Draag altijd handschoenen, een lange broek en schoenen met een goed bescherm gedeelte van de tenen. Houd lang haar en losse kleding weg bij openingen en bewegende onderdelen.

1. De knop Snelheidsregeling/Snelstartknop 6 moet voorafgaand aan het gebruik worden ingedrukt om het apparaat weer te starten.
   OpMERkInG: Het apparaat zal na zestig seconden niet gebruikt te zijn, in de slaapstand instellen. Het apparaat kan ook dwangmatig in de slaapstand worden ingesteld door de knop Snelheidsregeling/Snelstartknop 6 gedurende twee seconden in te drukken en ingedrukt te houden.
2. Om het apparaat in te schakelen, duwt u de hendel voor vergrendeling in de uit-stand 2 naar voren en vervolgens drukt u op de knop voor de variabele snelheid 1, zoals weergegeven op Afb. S.
3. U kunt het apparaat uitschakelen door de knop voor variabele snelheid aan/uit en de hendel voor vergrendeling in de uit-stand los te laten.

AARSCHUWING: Probeer nooit om de aan/uit-schakelaar in de aan-stand te vergrendelen.

Het motortoerental instellen (Afb. C)

De DCMBC723 is uitgerust met een snelheidsindicator 9. De snelheidsindicator 9 zal de gekozen snelheid weergeven. Er zijn drie LED's voor de snelheidsinstelling, ECO-modus 48, standaard modus 49 en turbo-modus 50. De snelheidsindicator 9 helpt u om de prestaties van het apparaat en de nodige tijd voor elke taak te optimaliseren.

1. De snelheidsregelknop/activeringsknop 6 moet voor gebruik ingedrukt worden om het apparaat te activeren.

OpMERkInG: Het gereedschap staat standaard in de ECO-modus 48.

1. Druk op de snelheidsregelknop/activeringsknop 6 op de handgreep van het apparaat tot de LED voor de gewenste snelheid gaat branden.

OpMERkInG: Werk in de ECO-modus 48 of de standaard modus 49 voor grotere projecten die meer tijd vereisen om te voltooien.

1. Kies de turbo-modus 50 zoals nodig om door zwaardere begroeiing te snijden en voor toepassingen die een hoger TPM vereisen.

OpMERkInG: De bedrijfstijd zal korter zijn.

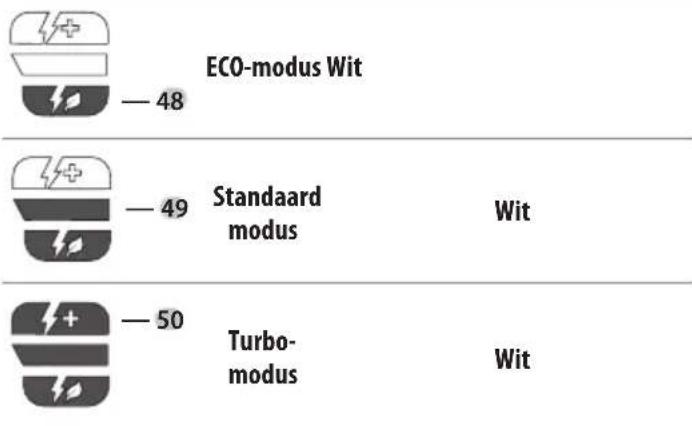

Kleuren van de LED's voor snelheidsinstelling

SNELHEID LED-KLEUR SNELHEIDSINSTELLING

Maaien met een snoeimes (Afb. R, T–V)

WAARSCHUWING: Houd alle omstaanders uit de buurt van de plaats waar u aan het zagen bent, op een afstand van minstens twee tot drie keer de lengte van de boom die geveld wordt.

WAARSCHUWING: Rondvliegend afval kan ernstig letsel veroorzaken. Vermijd, om het risico dat het mes van de struikensnoeier scheurt of uit elkaar vliegt, alle contact met stenen, rotsen of de grond. Houd het mes van de struikensnoeier parallel met de grond.

WAARSCHUWING: Gebruik alleen scherpe snoeimessen. Botte zaagtanden kunnen ervoor zorgen dat het snoeimes scheurt of uit elkaar vliegt.

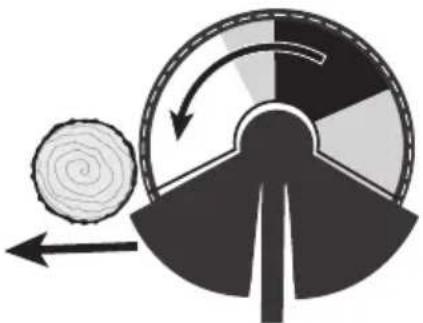

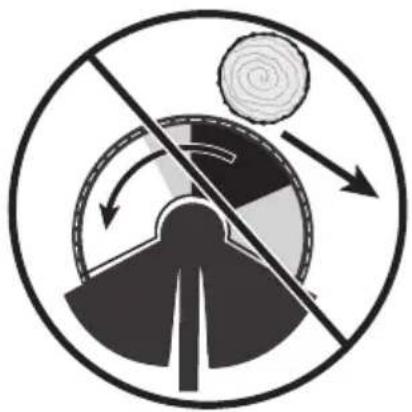

Nuttige tips voor het knippen

Mett de DCMBC723 ingeschakeld, houdt u het apparaat onder een hoek vast en snijdt u van rechts naar links (tegen de richting van de klok in), zoals weergegeven op Afb. R.

Houd een afstand van 610 mm (24") tussen de beschermkap en uw voeten, zoals weergegeven op Afb. U.

KAARSCHUWING: Houd het draaiend mes ongeveer parallel met de grond (niet onder een hoek groter dan 30°). Deze struikensnoeier is geen graskantensnoeier. De struikensnoeier NIET KANTELEN zodat het mes draait in een bijna rechte hoek tegenover de grond. Rondvliegend afval kan ernstig letsel veroorzaken, zoals weergegeven op Afb. V.

De messen van de struikensnoeier kunnen gebruikt worden voor het snoeien van struiken en het zagen van bomen met een diameter tot 40 mm (1,5"). Probeer niet om een dikkere boom door te zagen, gebruik hiervoor een kettingzaag. Als een mes van een struikensnoeier wordt gebruikt om kleine bomen om te zagen, moeten de gebruikers de linkerkant van de beschermkap tegen de boomstam plaatsen voordat ze beginnen te zagen. Dit zal de beschermkap tegen de boom houden tijdens het zagen en zal het risico op verlies van de controle en mogelijke terugslag verkleinen.

• De struikensnoeier werkt het best als het apparaat van rechts naar links bewogen wordt. Dit zal helpen bij het verkleinen van de kans dat de struikensnoeier in de richting van de gebruiker geslingerd wordt.
• Laat het mes van de struikensnoeier op volle snelheid komen, voordat u begint met zagen. Forceer het mes van de struikensnoeier niet in de boom of struik, laat het mes van de struikensnoeier het werk doen. Plaats het mes van de struikensnoeier aan de rechterkant van de boom en maak gebruik van het deel van het mes van de struikensnoeier dat zich niet in de schaduw bevindt, zoals hieronder weergegeven.

- Het risico op terugslag is het grootst bij het zagen in het donker gebied in de schaduw van het mes van de struikensnoeier, zoals hieronder weergegeven. Gebruik, om het risico op terugslag en persoonlijk letsel te verkleinen, dit deel van het mes van de struikensnoeier niet om bomen of struiken door te zagen. Speciale technieken die gebruik maken van de gebieden met minder schaduw van het mes om struiken en bomen door te zagen, mogen alleen toegepast worden door ervaren gebruikers die speciale opleiding hebben gekregen in het gebruik en bediening van de struikensnoeier.

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Raadpleeg de achterkant van deze handleiding voor de contactgegevens van het servicecentrum of ga naar www.2helpu.com.

Vet aanbrengen (Afb. W)

De DCMBC723 moet na elke 100 bedrijfsuren gesmeerd worden.

1. Gebruik een 5 mm inbussleutel (niet inbegrepen), verwijder de schroef van de smeernippel 45 en de schroef van de motorsmeernippel 46.

2. Spuit een kleine hoeveelheid (3-5 gram) DEWALT 30301914 vet 47 in de nippels, zoals weergegeven op Afb. W.

3. Plaats de schroeven 45 en 46 opnieuw, gebruik een 5 mm inbussleutel (niet meegeleverd) om de schroeven vast te zetten.

Reiniging

WAARSCHUWING: Elektrische schok en mechanisch gevaar. Verwijder de accu vóór het reinigen.

AARSCHUWING: Houd het elektrisch apparaat en de ventilatiesleuven altijd schoon, om een veilige en efficiënte werking te verzekeren.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof. De ventilatiesleuven kunnen gereinigd worden met een droge, zachte niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker.

Als optie verkrijgbare accessoires

KAARSCHUWING: Omdat andere accessoires dan deze die worden aangeboden door DEWALT niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te beperken, mogen uitsluitend door DEWALT aanbevolen accessoires worden gebruikt met dit.

Vraag uw verdeler om meer informatie over de juiste accessoires.

■AARSCHUWING: Schakel, om het risico op ernstig persoonlijk letsel te verkleinen, het apparaat uit en verwijder de accu voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert.

WAARSCHUWING: Het gebruiken van een accessoire dat niet door DEWALT wordt aanbevolen voor gebruik met dit product, kan gevaarlijk zijn.

WAARSCHUWING: Gebruik geen andere messen of accessoires dan deze die door DEWALT voor deze trimmer worden aanbevolen. Anders zou persoonlijk letsel of beschadiging van het product het gevolg kunnen zijn.

KAARSCHUWING: Gebruik geen andere messen, accessoires of hulpstukken dan deze die worden aanbevolen door DEWALT. Anders zou persoonlijk letsel of beschadiging van het product het gevolg kunnen zijn.

Het snijblad van de struikensnoeier vervangen (Afb. A, K)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, schakel de unit uit en verwijder de accu voor u aanpassingen uitvoert of hulpstukken of accessoires plaatst/. Het ongewenst starten kan letsel veroorzaken.

Bij het vervangen van het mes van de struikensnoeier 17, gebruikt u messen met een diameter van254 mm (10").

Gebruik het DEWALT vervangmes modelnr. DT20696. Andere afmetingen kunnen een negatieve invloed hebben op de prestaties of de struikensnoeier beschadigen.

Het schaarblad verwijderen

WAARSCHUWING: Gebruik handschoenen en geschikte oogbescherming. Wees voorzichtig, de bladen hebben scherpe randen.

1. Verwijder de accu.

2. Gebruik een tang (niet meegeleverd), om de splitpen 34 uit de as 33 te verwijderen.

3. Lijn de opening van de asplaat 32 uit met de inkeping 32 en steek de vergrendelstang 14 of een schroevendraaier (niet meegeleverd) in de opening. Houd de vergrendelstang 14 of schroevendraaier in positie.

4. Terwijl u de vergrendelstang 14 of een schroevendraaier vasthoudt, verwijdert u de flensmoer 35 door de rechtsom te draaien met de messleutel 15 of een 19 mm sleutel (niet meegeleverd), zoals weergegeven op Afb. K.

5. Verwijder de mesafstandhouder 36, struikensnoeiermes 17 en de as plaat 30, zoals weergegeven op Afb. K. Inspecteer alle onderdelen op beschadiging en vervang onderdelen als dat nodig is.

Het nieuwe mes van de struikensnoeier monteren

1. Monteer de asplaat 30 op de schacht 33 en controleer daarbij of de tanden van de as uitgelijnd zijn met de sleuven van de asplaat 30.

2. Monteer het mes van de struikensnoeier 17 op de schouder van de as plaat 30, zoals weergegeven op Afb. K.

3. Lijn de opening van de asplaat 31 en de inkeping 32 uit, plaats de vergrendelstang 14 of een schroevendraaier in de opening en houd de vergrendelstang 14 of schroevendraaier in positie.
4. Monteer de mesafstandhouder 36 op het mes 17 zodat de brede, vlakke kant in de richting van het mes wijst.
5. Monteer de flensmoer 35 met de flens tegen de mesafstandhouder 36 en zet het stevig vast met de messleutel 15 of een sleutel van 19 mm (niet meegeleverd).
6. Gebruik de messleutel 15 of een sleutel van 19 mm (niet meegeleverd) om de flensmoer 35 linksom vast te draaien tegen de mesafstandhouder 36, terwijl tegelijkertijd de vergrendelstang 14 of een schroevendraaier wordt vastgehouden:

- Bij gebruik van een momentsleutel en een dop van 19 mm, zet vast tot: 325 -335 in-lb, 27 - 28 ft.-lb, 37 - 38 Nm.

- Gebruik zonder momentsleutel, de messleutel 15 of een dopsleutel van 19 mm en ratel, draai de moer vast tot de borging van het mes tegen de doorvoer van de as aanligt. Controleer dat het blad op juiste wijze is geplaatst, en draai vervolgens de moer nog eens een kwart slag of een halve slag naar links.

1. Verwijder de vergrendelstang 14 of een schroevendraaier uit de opening van de asplaat en de inkeping 32.
2. Gebruik een tang (niet meegeleverd), om de splitpen 34 in de as 33 te plaatsen.

Bescherming van het milieu

Producten/batterijen zijn recyclebaar, maar als ze gemarkeerd zijn met de doorgekruiste afvalcontainer, mogen ze niet samen met normaal huishoudafval weggegooid worden. Laat de batterijen volledig ontladen en scheid ze, indien mogelijk, van lichtbronnen van het product. Het is de verantwoordelijkheid van de gebruiker om persoonsgegevens van dit product te verwijderen. Breng het afval daarna naar een officieel afvalinzamelcentrum of een deelnemende handelaar, die ze vaak gratis zal aanvaarden. De verpakking moet weggegooid worden op basis van de aangebrachte materiaalcode. De bedienings- of veiligheidsinstructies mogen alleen weggegooid worden als het betreffende product niet langer gebruikt wordt. Vraag de richtlijnen inzake afvalbeheer bij uw plaatselijke community/gemeente. Ga voor meer informatie naar www.2helpU.com en scan de bovenstaande QR-code.

54V SKOGRYDDINGSSAG

DCMBC723
