KULLANIM KILAVUZU DCMBC723 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 120

UYARI: Orijinal alet kılavuzunda veya ayrıca sunulan Bataryalar ve Şarj Cihazları kılavuzunda mevcut olan batarya ve şarj cihazı bölümleri de dahil olmak üzere, makineyi kullanmadan önce bu kılavuzdaki tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri

okuyun. Kılavuzlar, Müşteri Hizmetleri ile iletişime geçilerek edinilebilir (bu kılavuzun arka sayfasına bakın).

Teknik Veriler

	DCMBC723
Voltaj V	DC	54
Tip 1
Batarya tipi Li-İyon
Maksimum hız /dk. 5100
Kesim bıçağı genişliği cm 25
Ağırlık (pil, kesme aksesuarı, kesme aksesuarı kılıfı, emniyet kemerı ve kalça yastığı hariç)	kg 6,4
L_ A (yüksüz emisyon ses basıncı seviyesi) dB(A) 86
L_WA (yüksüz ses şiddeti seviyesi)	dB(A)	100
K (verilen ses seviyesi için belirsizlik)	dB	3,0
Titreşim emisyon değeri a_h =	m/sn2	4,6
Belirsizlik değeri K =	m/sn2	1,5

DT20695-QZ ile DCMBC723

birlikte kullanılmak üzere onaylanmış aksesuarlar2000/14/EC, EN62841-1 ve IEC62841-4-4'e göre yüksüz olarak ölçülen dal kesiciden misinalı kesiciye dönüşüm kiti	L_pA (yüksüz emisyon ses basıncı seviyesi): 83 dB(A)K (verilen emisyon ses basıncı seviyesi için belirsizlik): 3 dB(A) L_WA (yüksüz ses şiddeti seviyesi): 94 dB(A)K (verilen ses şiddeti seviyesi için belirsizlik): 1,6 dB(A)Titreşim emisyon değeri a_h : 3,9 m/s ^2 Belirsizlik değeri K: 1,5 m/s ^2
DT20904-QZEN 62841-1 veIEC 62841-4-4'e göre yüksüz olarak ölçülen Telden Fırçaya Dönüşüm Kiti	L_pA (yüksüz emisyon ses basıncı seviyesi): 84 dB(A)K (verilen emisyon ses basıncı seviyesi için belirsizlik): 3 dB(A) L_WA (yüksüz ses şiddeti seviyesi): 94 dB(A)K (verilen ses şiddeti seviyesi için belirsizlik): 3 dB(A)Titreşim emisyon değeri a_h : 4,9 m/s ^2 Belirsizlik değeri K: 1,5 m/s ^2

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi EN62841 dahilinde belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

MAYARI: Beyan edilen titreşim ve/veya gürültü emisyon düzeyi, aletin kullanıldığı genel uygulamaları yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdaki kiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AB Uygunluk Beyani

Makine Yönetmeliği

ORMAN TEMİZLEME TESTERESİ DCMBC723

DT20695-QZ (Çalı Kesiciden Misinalı Kesiciye Dönüştürme Kiti) DT20904-QZ (Misinalı Kesiciden Çalı Kesiciye Dönüştürme Kiti)

DEWALT Teknik Veriler bölümünde belirtilen ürünlerin şunlarla uyumlu olduğunu beyan eder: 2006/42/EC, EN 62841-1:2015 + A11:2022; EN ISO 12100:2010; kısmen EN ISO 11806-1:2022.

2000/14/EC, Misina Dönüştürme Kiti kullanıldıktan sonra misinalı çim biçme makinesi, madde 33, L <50cm, Ek VIII,

TÜV Rheinland LGA Products GmbH

90431 Nürnberg Almanya

Onaylanmış Kuruluş ID No.: 0197

L_WA (ölçülen ses şiddeti seviyesi) 94 dB,

L_WA (garanti edilen ses şiddeti) 96 dB.

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU

Yönetmeliklerine de uygundur. Daha fazla bilgi için, lütfen aşağıdaki adresi kullanarak DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Mr. Rergel

Markus Rompel

Mühendislik Birimi Başkan Yardımcısı, PTE-Europe DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Almanya

08.11.2024

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

☑VARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

NIKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Ektrik çarpması riskini belirtir.

Angin riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

AYARI: Bu elektrikli aletle verilen tüm güvenlik uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.

b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın.

Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.

c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın.

Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.

b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının.

Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.

c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın.

Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.

f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.

c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.

d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.

e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı ve elbiselerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.

g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanım. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.

b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.

c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.

d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin.

Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.

f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıviya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.
b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

Çim Biçme Makinesi, Çalış Kesici ve Çalış Testeresi Güvenlik Uyarıları

a) Kötü havalarda, özellikle yıldırım riski olduğunda makineyi kullanmayın. Bu, yıldırım çarpma riskini azaltır.
b) Makinenin kullanılacağı yerde yabancı hayvanlar olup olmadığını iyice inceleyin. Makineyi çalıştırma sırasında yabancı hayvanlar yaralanabilir.
c) Makinenin kullanılacağı alanı iyice inceleyin ve tüm taşları, çubukları, kabloları, kemikleri ve diğer yabancı maddeleri kaldırın. Fırlayan nesneler yaralanmaya neden olabilir.

d) Makineyi kullanmadan önce kesici veya bıçağın ve kesme tertibatının hasarlı olmadığını bakarak kontrol edin. Hasarlı parçalar yaralanma riskini artırır.
e) Aksesuarların değiştirilmesine dönük talimatları takip edin. Bıçak sabitleme somunları veya civataları uygun şekilde sıkılmadığında bıçağa zarar verebilir veya bıçağın yerinden çıkmasına neden olabilir.
f) Bıçağın nominal dönme hızı, en azından makine üzerinde işaretlenen maksimum dönme hızına eşit olmalıdır. Kendi nominal devir hızından daha hızlı çalıştırılan bıçaklar kırılıp parçalanabilir.
g) Göz, kulak, baş ve el koruması kullanın. Uygun koruyucu ekipman, uçan döküntülerden veya kesme hattına veya bıçağa kazara temastan kaynaklanan yaralanmaları azaltır.
h) Makineyi çalıştırırken her zaman kaymayan, koruyucu ayakkabılar giyin. Makineyi çıplak ayak veya sandaletle çalıştırmayın. Bu, hareketli kesici veya misinalarla temas nedeniyle ayak yaralanması riskini artırır.
i) Makineyi çalıştırırken mutlaka güvenlik ayakkabısı giyin. Makineyi çıplak ayak veya sandaletle çalıştırmayın. Bu, hareket eden kesici, misina veya biçakla temas sonucu ayakların yaralanma olasılığını azaltır.
j) Makineyi çalıştırırken daima uzun pantolon giyin. Açıkta kalan ciltte fırlayan nesneler nedeniyle yaralanma riski artar.
k) Makineyi çalıştırırken çevredekileri uzak tutun. Fırlayan pislikler ciddi yaralanmalara neden olabilir.
1) Makineyi çalıştırırken daima iki elle tutarak kullanın. Kontrol kaybını önlemek için makineyi iki elinizle tutun.
m) Makineyi sadece yalıtımlı tutma yüzeylerinden tutun, çünkü misina veya bıçak gömülü kablolarla temas edebilir. Misina veya bıçaklar elektrik akımı taşıyan kablolarla temas ettiğinde, akım elektrikli aletin iletken metal parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yol açabilir.
n) Her zaman zemine sağlam basın ve makineyi sadece yerde dururken çalıştırın. Stabil olmayan veya kaygan yüzeyler dengeyi ve makinenin kontrolünü kaybetmeye neden olabilir.
o) Makineyi aşırı dik eğimlerde çalıştırmayın. Bu, yaralanmayla sonuçlanabilecek kontrol kaybı, kayma ve düşme risklerini azaltır.
p) Eğimlerde çalışırken her zaman sağlam yere bastığınızdan emin olun, her zaman eğim boyunca çalışın, asla aşağı yukarı çalışmayın ve yön değiştirirken son derece dikkatli olun. Bu, yaralanmayla sonuçlanabileceği kontrol kaybı, kayma ve düşme risklerini azaltır.
q) Makine çalışırken vücudunuzun tüm uzuvlarını kesiciden, misinadan veya biçaktan uzak tutun. Makineyi çalıştırmadan önce kesici, misina veya你怎么ın herhangi bir şeye temas etmediğinden emin olun. Makineyi kullanırken bir anlık dikkatsizlik, kendinize veya başkalarına zarar vermenize neden olabilir.
r) Makineyi bel hizasından yukarıda çalıştırmayın. Bu, kesici veya bıçağın yanlışlıkla temas etmesini önler ve beklenmedik durumlarda makinenin daha iyi kontrolüne imkan tanır.
s) Gerilmiş bir dalı veya çalıyı keserken, geri sıçramaya karşı dikkatli olun. Ahşap dokularındaki gerilim serbest kaldığında, dal veya çalı operatöre çarpabilir ve/veya makinenin kontrolünün kaybedilmesine neden olabilir.
t) Çalışlık ve taze fidanları keserken son derece dikkatli olun. İnce malzeme bıçağa dolanabilir ve kırbaç etkisiyle çarpabilir veya dengenizi bozabilir.

u) Makinenin kontrolünü elinizde tutun ve kesicilere, misinalara, bıçaklara ve diğer tehlikeli hareketli parçalara hareket halindeyken dokunmayın. Bu, hareketli parçalar nedeniyle yaralanma riskini azaltır.
v) Makineyi, kapalı konumda ve vücudunuzdan uzakta tutarak taşıyın. Makinenin doğru taşınması hareketli kesici, misina veya biçağa yanlışlıkla temas etme riskini azaltır.
w) Makineyi taşırken veya depoya kaldırırken mutlaka metal bıçakların kılıfını takın. Makinenin doğru taşınması bıçağa yanlışlıkla temas etme riskini azaltır.
x) Yalnızca üretici tarafından belirtilen yedek kesicileri, misinaları, kesme başlıkları ve biçakları kullanın. Yanlış yedek parça kullanımı kırılma ve yaralanma riskini artırabilir.
y) Sıkışan malzemeyi temizlerken veya makineye bakım yaparken, düğmenin kapalı ve bataryanın çıkartılmış olduğundan emin olun. Sıkışan malzemeyi temizlerken veya bakım yaparken makinenin istemeden çalıştırılması ciddi yaralanmalara neden olabilir.

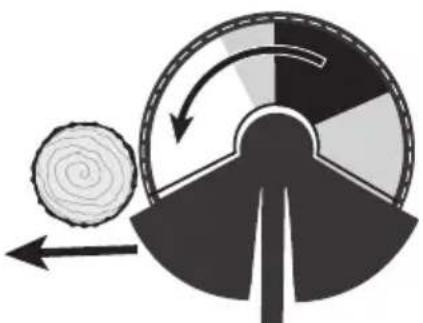

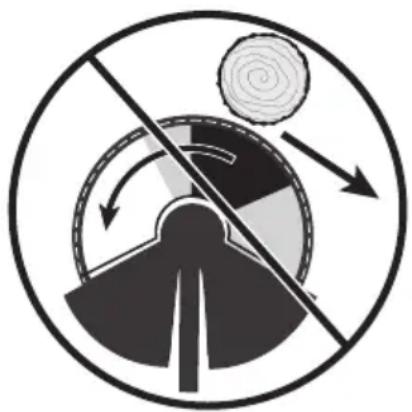

Bıçak Geri Tepmesinin Nedenleri ve İlgili Uyarılar

Bıçak geri tepmesi, bıçağın bir fidan veya ağaç kütüğü gibi bir nesneye sıkışması veya takılması durumunda meydana gelebilir ve makine ani bir şekilde yana, öne veya arkaya doğru hareket eder. Bu, makinenin ve/veya operatörün herhangi bir yöne fırlamasına ve hatta makinenin kontrolünü kaybetmesine neden olacak kadar şiddetli olabilir.

Bıçak geri tepmesi ve buna bağlı tehlikeler, aşağıda belirtilen uygun önlemler alınarak önlenebilir.

a) İki eliniz de makine üzerinde olacak şekilde sıkı kavrayın ve kollarınız biçak geri tepme şiddetine dayanacak şekilde konum alın. Vücudunuzu makinenin sol tarafına konumlandırın. Biçağın geri tepmesi, makinenin beklenmedik şekilde hareket etmesi nedeniyle yaralanma riskini artırabilir. Uygun önlemler alındığında biçak geri tepmesi operatör tarafından kontrol edilebilir.
b) Biçak takılırsa veya herhangi bir nedenle kesim işlemi yarıda kesilirse, makineyi kapatın ve biçak tamamen durana kadar makineyi malzeme üzerinde hareketsiz tutun. Biçak sıkışmış veya takılmışken ya da hareket halindeyken makineyi malzemeden ayırmaya veya makineyi geriye doğru çekmeye çalışmayın, aksi takdirde biçak geri tepmesi meydana gelebilir. Biçağın sıkışma yapmasının nedenini araştırın ve gidermek için gerekli düzeltmeleri yapın.
c) Körelmiş veya hasarlı biçakları kullanmayın. Körelmiş veya hasarlı biçaklar, bir nesneye takılıp kalma veya sıkışma riskini artırarak biçak geri tepmesine neden olur.
d) Kesilen malzemenin her zaman iyi bir şekilde görülebildiğinden emin olun. Biçak geri tepmesinin, kesilen malzemenin görülmesinin zor olduğu bölgelerde meydana gelme olasılığı daha yüksektir.
e) Makineyi kullanırken başka bir kişi size yaklaşırsa makineyi kapatın. Bıçağın geri tepmesi durumunda, hareket eden bıçağın diğer kişilere çarpması sonucu yaralanma riski artar.

Ek Güvenlik Bilgileri

a) Çalışırken daima omuz askısını kullanın.
b) Çalışma sırasında tutamağı her zaman operatör ile bıçak arasında tutun.
c) Çapı 13 mm'den (0,5") büyük malzemeleri kesmeyin.
d) Bıçaklar, ünite kapatıldıktan sonra da dönmeye devam eder. Bıçak durana kadar kontrolü koruyun.

e) Bıçağı eğik, çatlak veya körelmiş olan bir üniteyi çalıştırmayın.
f) Bıçağı bilemeyin.
g) Kenar kesimi için kullanmayın. Bu, bir kenar kesici değildir.
h) ÇEVREDEN GEÇENLERİ UZAK TUTUN – özellikle çocuklar olmak üzere çalışma alanından güvenli bir mesafede tutun. Diğer kişilerin ve evcil hayvanların en az 30 m (100') uzakta olduğundan EMİN OLUN.
i) Her zaman makine için istenen işleme uygun kesme araçları, kesme aksesuarları ve siper kombinasyonlarını kullanın (üç işlev: Çim biçme makinesi, çalı kesme makinesi ve çalı testeresi).
j) Sert bir cisme çarptığınızda veya aşırı titreşim varsa, makinede hasar olup olmadığını daima kontrol edin.
k) Daima ellerinizi misina uzunluğunu sınırlamak amacıyla kullanılan keskin aletlerden uzak tutun.
1) Aynı anda birden fazla kemer veya omuz askısı takmayın.
m) Bir kemer takarken, başka hiçbir giyilebilir malzemenin, ilgili kemerin serbest bırakılması ve çıkarılmasına müdahale etmediğinden emin olun.
n) Bataryayı çıkartın ve motorun durduğundan emin olun, ardından kesme aparatlarındaki tıkanıklığın konumunu inceleyin, bunu gidermek için sıkma parçasını gevşetin ve sabitleyin.
o) Metal biçaklı kesici aparatların siperlerinin kullanımı da dahil olmak üzere depolama öncesi temizlik ve bakım önemlidir.
p) Makineyi monte ederken keskin kenarlara dikkat edin ve mutlaka eldiven giyin
q) Makineyi kullanım öncesi ve sonrasında, gevşek bağlantı elemanları ve kesim aparatındaki çatlaklar gibi hasar görmüş parçalar olup olmadığını kontrol edin.
r) Ulusal yönetmelikler makinenin kullanımına kısıtlama getirebilir.
s) Kullanımdan önce ve düşürme veya diğer darbelerden sonra herhangi bir önemli kusuru tespit etmek için günlük inceleme yapılması gerekir.
t) Dinlenmek için bir süre ara vermek ve çalışma pozisyonlarını düzenli olarak değiştirmek gerekir.
u) Çalışırken sağlam bir zeminde durun ve dengenizi koruyun ve gerektiğinde bu amaçla verilen emniyet kemerini kullanın.
v) Herhangi bir ayarlanabilir elemanın kilitleme cihazını (cihazlarını) her zaman sabitleyin.

☑VARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

AYARI: DAİMA güvenlikzlüğü kullanın. Normal gözlükler güvenlikglözlükleri DEĞILDİR. Ayrıca toz üreten bir işlem yapılacaksa yüz veya toz maskesi kullanın. DAİMA ONAYLI GÜVENLİK EKİPMANLARI KULLANIN:

• Bu kimyasallara maruziyeti azaltmak için: mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarını kullanın.
• Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağız ve gözlerinize

girmesine ya da cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine neden olabilir.

AYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yaralanmalara neden olabilecek toz üretip yayabilir. Her zaman NIOSH/OSHA onaylı solunum korumasını kullanın.

KYARI: Kullanım sırasında daima uygun kişisel işitme koruması kullanın. Bazı durumlarda ve uzun süreli kullanımda, bu ürünün oluşturduğu ses işitme kaybına sebep olabilir.

NIKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı, dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük bataryaya sahip bazı aletler dik konumdayken kolayca devrilebilirler.

- Havalandırma delikleri sıklıkla hareketli parçaların üstünü örterler ve bunlardan kaçınılmalıdır. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

Diğer Riskler

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklar kaynaklı yaralanma riski.
• Çalışma sırasında isinan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Batarya Tipi

Bu bataryalar kullanılmalıdır:

Daha fazla bilgi için batarya/şarj aleti kullanım kılavuzuna bakın.

Paket İçeriği

DCMBC723 paketi şunları içerir:

1 Orman testeresi
1 Tutamak
1 Testere bıçağı
1Siper
1 Mil plakası
1 Flanş somunu
1 Çatal pim
1 Biçak anahtarı
1 Kilitleme çubuğu
1 Omuz askısı
1Kullanımkılavuzu

nOT: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet veya aksesuarlar üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Daima baş, işitme ve göz koruması kullanın.

Koruyucu eldiven kullanın.

Koruyucu ayakkabı kullanın.

Bıçak iticisine dikkat edin.

Bu sipere sahip alette sadece ip makarası kullanılmalıdır. Biçak kullanılmamalıdır.

Aleti yağmura veya yüksek neme maruz kalmasına izin vermeyin veya yağmur yağarken dışarıda bırakmayın.

Aleti kapatın. Alette herhangi bir bakımda bulunmadan önce aletin bataryasını çıkartın.

Diğer insanları ve hayvanları çalışma alanından en az 30 m uzakta tutun.

Nesnelerin fırlama riski mevcuttur. Etraftaki kişileri uzak tutun.

Yönetmelik 2000/14/EC garanti edilen ses şiddeti.

Tarih Kodu Konumu (Şek. B)

Üretim tarihi kodu 22 4 haneli bir yıldan ve ardından 2 haneli bir haftadan oluşur ve 2 haneli bir fabrika kodu eklenerek uzatılır.

Açıklama (Şek. A)

AYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Değişken hız tetiği
2 Kilitleme kolu
3 Sağ el kavrama yeri
4 Tutamak
5 Sol el kavrama yeri
8 Aşırı yük gösterge LED'i
9 Hiz gösterge LED'leri

6 Hız kontrol düğmesi/Uyandırma düğmesi

7 Batarya şarj durumu LED'i

10 Direk

11 Aski montaj

12 Tutamak kelepçe vidası

13 Dişli kutusu

14 Kilitleme çubuğu

15 Biçak anahtarı

16 Çalı testeresi siperi

17 Çalı testeresi bıçağı

18 Batarya rayları

19 Batarya
20 Batarya çıkarma düğmesi
21 Çift omuz askısı

'Bazı paketlere dahildir.

nOT: Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.

Kullanım Amacı

Bu DCMBC723 profesyonel çim ve bahçe bakımı amacıyla tasarlanmıştır. DEWALT aksesuarlarıyla birlikte kullanılması önerilir. Bu ürün bir kenar düzeltici değildir ve kenar düzeltme işleri için tasarlanmamıştır.

BU aLETI, tasarlandığı amaç dışında herhangi bir iş için KULLANMAYIN.

IsLak kOŞULLaRDa veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın.

Çocukların aleti ellemesine IZIn VERMEYIn. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

MONTAJ VE AYARLAR

☑VARI: Ciddi yaralanma riskini azaltmak için, herhangi bir ayarlama yapmadan veya aksesuarları, özellikle kesme aksesuarı siperi ve tutamağı takıp çıkarmadan önce her zaman aleti kapatın, motorun durduğunu kontrol edin ve bataryayı çıkarın. Kazara çalışması yaralanmaya yol açabilir. Ayrıca, uygunsuz bakım, uyumsuz yedek parça kullanımı veya güvenlik özelliklerinin iptal edilmesi veya değiştirilmesi ciddi yaralanmalara ve operasyonel sorunlara yol açabilir. Makinenin güvenli ve etkili bir şekilde kullanılabilmesi için bakımlarının iyi yapıldığından emin olun.

AYARI: Yalnızca DEWALT bataryaları ve şarj cihazlarını kullanın.

AYARI: Aleti ve bataryayı, sıcaklığın 4° C'nin (39,2° F) altına düşebileceği veya 40° C'nin (104° F) üzerine çıkabileceği ortamlarda saklamaktan veya kullanmaktan kaçının. Bunlara, aşırı olumsuz hava koşullarında açık hava kulübeleri veya metal binalar gibi alanlar da dahildir.

Bataryanın Alete Takılması ve Aletten Çıkartılması (Şek. B)

nOT: Bataryanın 19 tamamen dolu olduğundan emin olun.

Bataryanın Aletin Tutma Koluna Takılması

1. Bataryayı alet tutamağının içindeki raylara 18 hizalayın (Şek. B).
2. Batarya tam olarak aletteki yerine oturana kadar tutma koluna kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Bataryanın Aletten Çıkartılması

1. Batarya çıkarma düğmesine 20 basın ve bataryayı sıkıca çekerek aletin tutma kolundan çıkarın.
2. Bataryayı şarj cihazına takın.

Şarj Durum Göstergesi (Şek. A, C)

Kullandığınız DCMBC723 bir şarj durumu göstergesine sahiptir. Bu, kullanım sırasında bataryadaki mevcut şarj seviyesini görüntüler. Bu gösterge, aletin işlevselliğini göstermez ve ürün bileşenlerine, sıcaklığa ve son kullanıcı uygulamasına göre farklılık gösterebilir.
- Şarj durum göstergesi LED'leri 7 yanarak bataryanın şarj yüzdesini gösterir.

• Şarj durum göstergesi LED'lerinin 7 dördü birden yandığında, batarya tamamen dolmuştur.
• Şarj durum gösterge LED'lerinden biri 7 yandığında şarj azdır ve bataryanın şarji bittiğinde tekrar yanar. Bataryayı çıkarın ve şarj edin.

Şarj Durum Göstergesi LED Durumu

	ŞARJ SEVIYESI	ŞARJ DURUM GÖSTERGESI LED RENGI
	%100 - %75 Beyaz
	%50 - %75 Beyaz
	%20 - %50 Beyaz
	≤%20 Beyaz
	Düşük batarya kapanma Yanıp sönen beyaz.
	Batarya çok sıcak	Dördü birden, kırmızı yanıp sönüyor.

Aşırı Yüklenmiş Batarya Uyarısı (Şek. A, C)

Modül yüksek sıcaklığa ulaştığında, şarj durum gösterge LED'lerinin dördü birden 7 önce kırmızı yanıp sonra yanıp söner. Aşırı yüklenmiş batarya uyarı LED'inin sönmesini sağlamak için önce çim budacıyının soğumasını sağlayın ardından aleti yeniden çalıştırın ve kesmeye bu kez daha az kuvvetle yeniden başlayan. Budama aletinin kendi hızında kesim yapmasına izin verin.

Aşırı yük LED'i (Şek. A, C)

Kullandığınız DCMBC723 bir aşırı yük LED'ine 8 sahiptir. Aşırı yük LED'i 8 önce sarı yanıp ardından yanıp sönerek çalışma sırasında motor veya modülün aşırı yüklendiğini gösterir. Aşırı yük LED'inin 8 sönmesini sağlamak için budama aletini yeniden çalıştırın ve kesmeye bu kez daha az kuvvetle yeniden başlayan. Budama aletinin kendi hızında kesim yapmasına izin verin.

Aşırı yük LED'i 8 modül yüksek sıcaklığa ulaştığında önce kırmızı yanıp ardından yanıp söner. Aşırı yük LED'inin 8 sönmesini sağlamak için önce çim budacıyının soğumasını sağlayın ardından aleti yeniden çalıştırın ve kesmeye bu kez daha az kuvvetle yeniden başlayan. Budama aletinin kendi hızında kesim yapmasına izin verin.

Tutamağın Montajı (Şek. D–I)

1. Tutamak kelepçe vidasını 12 tutamak kelepçesi 23 tutamak yuvasından 27 çıkarılabilene kadar saat yönünün tersine çevirerek sökün, bkz. Şek. D.
   nOT: Kelepçe vidası yayını 24 kaybetmeyin.
2. Tutamağı 4 alt tutamak kelepçesinin 25 üstüne yerleştirin ve ardından üst tutamak kelepçesini 26 tutamak 4 üstüne ve alt tutamak kelepçesinin 25 içine yerleştirin bkz. Şek. E.
3. Tutamak kelepçesi vidasını 12 tutamak kelepçesi tertibatından geçirin. Bir elinizle tutamak kelepçesi tertibatını tutarken, diğer elinizle kelepçe vidası yayını 24 tutamak kelepçesi vidasına 12 doğru yönlendirin.
4. Tutamak kelepçesi vidasını 12 direk 10 üzerindeki tutamak yuvasına 27 yerleştirin.
   nOT: Tutamak kelepçesi tertibatını sabitlemeden önce kelepçe vidası yayının 24 yerinde olduğundan emin olun.
5. Tutamak kelepçe vidasını 12, tutamak kelepçesi 23 tutamak yuvasında 27 halen hareket ettirilebilecek kadar saat yönünde

çevirerek gevşekçe sıkın, bkz. Şek. G. Bu noktada tutamak kelepçesi vidasını 12 tam sıkmayın.

1. Tutamağı 4 çalışma konumuna erişene kadar döndürün bkz. Şek. G ve H. "A" mesafesi takriben 17 cm (7") olacak şekilde ayarlayın, bkz. Şek. H.
2. Tutamak kelepçesi vidasını 12 tamamen sıkın. Üniteyi çalıştırmadan önce kolun yerinde sabitlendiğinden emin olun, bkz. Şek. I.

Tutamağın Katlanması (Şek. F-I)

Katlarken:

1. Tutamak kelepçesi vidasını 12 tutamak kelepçesi 23 saat yönünün tersine döndürülebilene kadar saat yönünün tersine çevirerek çıkarın.

NOT: Kelepçesi vidasını 12 tamamen gevşetmeyin.
2. Tutamağı 4 saat yönünün tersine ve aşağıya doğru, direkle 10 aynı hizada olacak şekilde çevirin.
3. Tutamak kelepçesi vidasını 12 iyice sıkılana kadar saat yönünde çevirerek sıkın.

Açarken:

1. Tutamak kelepçesi vidasını 12 tutamak kelepçesi 23 saat yönünde döndürülebilene kadar saat yönünün tersine çevirerek çıkarın.
2. Tutamağı 4 çalışma konumuna erişene kadar döndürün ve"A" mesafesi takriben 17 cm (7") olacak şekilde ayarlayın, bkz. Şek. H.
3. Tutamak kelepçesi vidasını 12 tamamen sıkın. Üniteyi çalıştırmadan önce kolun yerinde sabitlendiğinden emin olun.

Siperin Monte Edilmesi (Şek. J)

İYARI: CİHAZI SİPER TAM OLARAK YERİNE TAKILI DEĞİLKEN kesinlikle ÇALİŞTIRMAYIN. Kullanıcıyı korumak için siper her zaman cihaza düzgün şekilde takılmalıdır.

1. Çalı testeresi siperini 16 yerine yerleştirin, bkz. Şek. J.
2. Siperi dişli kutusuna 13 dört adet siper vidası 28 ve siper rondelası 29 ile sabitlemek için 3 mm'lik altıgen anahtar (ürüne dahil değildir) kullanın. Sağlam bir şekilde sıkın.

Çalı Testeresi Bıçağının Takılması (Şek. A, K)

AYARI: Ciddi fiziksel yaralanma riskini azaltmak için bataryayı çıkartın, her türlü ayarlama veya ataşman ya da aksesuarı sökme/takma veya temizlik işlemini bu şekilde yapın. Yanlıslıkla çalıştırma yaralanmaya yol açabilir.
KAYARI: Eldiven ve uygun göz korumasını kullanın. Bıçağın keskin kenarlarına dikkatlı edin.

1. Bataryayı çıkartın.
2. Devam etmeden önce çalı testeresi siperinin 16 takılı olduğundan emin olun.
3. Mil plakasını 30 mil 33 üzerine takın ve milin dişlerinin mil plakasının yuvalarıyla 30 hizalandığından emin olun.
4. Çalı testeresi bıçağını 17 mil plakasının omuz kısmına 30 takın, bkz. Şek. K.
5. Mil plakasındaki delik 31 ve çentiği 32 hizalayın, kilitleme çubuğu 14 veya bir tornavidayı deliğe sokun ve Kilitleme çubuğu 14 veya bir tornavidayı yerinde tutun.
6. Biçak ara parçasını 36 bıçağa geniş ve düz tarafı bıçağa 17 bakacak şekilde takın.

7. Flanş somununu 35 flansla biçak ara parçasına 36 takın ve biçak anahtarı 15 veya bir 19 mm anahtar (ürünle birlikte verilmez) kullanarak iyice sıkın.

8. Kilitleme çubuğunu 14 veya bir tornavidayı tutarken flanş somununu 35 biçak ara parçasına 36 karşı saat yönünün tersine sikmak için biçak anahtarını 15 veya 19 mm 'lik bir anahtar (ürünle birlikte verilmez) kullanın:

9. Bir tork anahtarı ve 19 mm somun kullanıyorsanız aşağıdaki değerlere sıkın: 325 -335 in-lb, 27 - 28 ft-lb, 37 - 38 Nm.
10. Tork anahtarınız yoksa, biçak anahtarını 15 veya bir 19 mm kapalı uçlu anahtar veya 19 mm somun ve cırcır anahtarını kullanın ve biçak tutucusu mil burcuna tam oturana kadar somunu çevirin. Biçağın doğru şekilde takıldığından emin olun, ardından somunu saat yönünün tersine 1/4 ila 1/2 tur daha döndürün.
11. Kilitleme çubuğunu 14 veya bir tornavidayı mil plakası deliğinden ve centikten 32 çıkarın.
12. Pense (ürüne dahil değildir) kullanarak çatal pimi 34 mile 33 takın.

Omuz Askısının Takılması ve Çıkartılması (Şek. L, M)

AYARI: Omuz askıları 38 vücudun üzerinden değil her iki omuzdan 39 geçirilerek asılmalıdır. Bkz. Şekil M. Bu omuz askısı 21 XS–XXL bedenler için uygundur.

Toplam ağırlığı 6 kg (13 lb) üzeri olan her alet için bir omuz askısı 21 önerilir. (Toplam ağırlığa alet, aparat ve batarya dahildir.) Omuz askısını alete takın, bkz. Şek. L ve uygun denge ve destek için ayarlayın.

1. Çift omuz askısını 21 kavrayın ve kollarınızı her bir omuz askısından 38 geçirin ve bu sırada her bir askının omuzlarınıza 39 asılı olduğundan emin olun, bkz. Şek. M.
2. Göğüs kayışının 40 tokasını takın.
3. Omuz askısının mandalını 37 askı takma yerine 11 takın, askı takma yeridirek 10 üzerinde bulunmaktadır, bkz. Şekil L.
4. Aletin uygun dengesini ve desteğini sağlamak için omuz askılarını 38 ve göğüs kayışını 40 vücudunuza ve omuzlarınızza 39 güvenli bir şekilde oturana kadar sıkın.
5. Çift omuz askısını 21 çıkartmak için göğüs kayışının 40 tokasını çözün. Omuz askılarını 38 gevşetin. Kollarınızı her bir omuz askısından 38 geçirin.

Omuz Askısı Hızlı Çıkarma (Şek. L, N–Q)

Çift omuz askısı 21 bir hızlı çıkarma 41 mekanizmasına sahiptir. Çift omuz askısını çıkarmadan aleti kullanıcıdan hızlı bir şekilde çıkarmak için hızlı çıkarma kayışını 42 çekin bkz. Şek. N.

1. Hızlı çıkarma kayışını 42, çektikten sonra çift omuz askısını alete yeniden takmak için omuz askısı mandalını 37 bkz. Şek. L kayış yuvasından 11 çıkarın.
2. Kayış mandalı halkasını 43 hızlı çıkarma mekanizmasına 41 kaydırın, bkz. Şek. P.
3. Hızlı çıkarma bağlantısını 44 hızlı çıkarma mekanizmasından 41 kaydırın, bkz. Şek. Q.
4. Omuz askısı mandalını 37, askı yuvasına 11 geçirin, bkz. Şek. L.

ÇALIŞMA

AYARI: Ciddi fiziksel yaralanma riskini azaltmak için bataryayı çıkartın ve herhangi bir ayarlama veya ekleri veya aksesuarları çıkarma/takma işlemini bu şekilde yapın. Yanlışlıkla çalıştırma yaralanmaya yol açabilir.

Doğru El Pozisyonu (Şek. A, R)

AYARI: Ciddi yaralanma riskini azaltmak için, DAIMA şekilde gösterilen uygun tutma pozisyonunu kullanın.

AYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti HER ZAMAN sıkıca tutun.

KAYARI: Aleti sadece iki tutamak kavrama yerinden tutun.

AYARI: Direği bir kavrama yüzeyi olarak kullanmayın.

Uygun el pozisyonu, bir elin tutamaktaki 4 sağ el kavrama yerinde 3 ve diğer elin sol el kavrama yerinde 5 olmasını gerektirir.

Açılması (Şek. C, S)

AYARI: Çalıştırırken aleti sıkıca tutun.

NIKKAT: Her zaman güvenlik gözlükleri ve kulak koruması takın. Eğer çalışma ortamı tozluysa bir filtre maskesi takın. Her zaman eldiven, uzun pantolon ve geniş, kapalı burunlu ayakkabı giyin. Uzun saç ve bol kıyafetleri açıklıklardan ve hareketli parçalardan uzak tutun.

1. Cihazı uyandırmak için kullanımdan önce hız kontrol düğmesine/uyandırma düğmesine 6 basılmalıdır.

nOT: Altmış saniyelik bir hareketsizlikten sonra cihaz uyku moduna geçer. Ayrıca cihaz hız kontrol düğmesine/uyandırma düğmesine 6 iki saniye basılı tutularak uyku moduna alınabilir.

1. Cihazı çalıştırmak için, önce kilitleme kolunu 2 ileri çevirin ve ardından değişken hız tetiği düğmesini 1 sıkın, bkz. Şek. S.

2. Makineyi kapatmak için değişken hız tetiği düğmesi ve kilitleme kolunu serbest bırakın.

AYARI: Kesinlikle düğmeyi açık konumda kilitlemeyi denemeyin.

Motor Hızının Ayarlanması (Şek. C)

Bu DCMBC723 bir hız göstergesine 9 sahiptir. Hız göstergesi 9 seçilen hızı gösterir. Üç adet hız ayar LED'i mevcuttur: ECO modu 48, standart mod 49 ve turbo modu 50. Hız göstergesi 9 cihazın performansını ve her iş için gereken çalışma süresini optimize etmenize yardımcı olur.

1. Cihazı uyandırmak için kullanımdan önce hız kontrol düğmesine/uyandırma düğmesine 6 basılmalıdır.

nOT: Alet varsayılan olarak ECO modundadır 48

1. İstenilen hız LED'i yanana kadar cihaz tutma kolunda bulunan hız kontrol düğmesine/uyandırma düğmesine 6 basın.

nOT: Tamamlanması için daha fazla çalışma süresi gerektiren daha büyük projeler için ECO modunda 48 veya standart modda 49 çalıştırın.

1. Daha büyük miktarda büyüyen otları kesmek ve daha yüksek devir gerektiren uygulamalar için gerektiğinde turbo modu 50 seçin.

nOT: Çalışma süresi azalır.

Hız Ayarı LED Renkleri

HIZ HIZ AYARI LED RENGI

ECO Modu Beyaz

— 48

Standart Mod

Beyaz

HIZ HIZ AYARI LED RENGI

-50

Turbo Modu Beyaz

Çalı Testeresi Kesimi (Şek. R, T–V)

AYARI: Tüm izleyicileri kesilecek ağacın uzunluğunun en az iki-üç katı kadar mesafede tutun.
AYARI: Uçuşan çöpler yaralanmaya neden olabilir. Çalış testeresi bıçağının çatlama veya kırılma riskini azaltmak için taş, kaya veya zeminle her türlü temasından kaçının. Çalış testeresinin bıçağını yere paralel tutun.
AYARI: Sadece keskin testere biçakları kullanın. Kör testere dişleri çalı testere bıçağının çatlamasına veya kırılmasına neden olabilir.

Faydalı Kesme İpuçları

Bu DCMBC723 açıklken açısını ayarlayın ve sağdan sola doğru (saat yönünün tersine) kesin, bkz. Şek. R.

Siper ve ayaklarınız arasında, minimum 610 mm (24") mesafeyi koruyun, bkz. Şek. U.

AYARI: Dönen bıçağı zemine neredeyse paralel mesafede (30°'den fazla eğmeden) tutun. Bu çalı testeresi bir kenar kesici değildir. Çalı testeresini bıçak zemine sağdan bir açıyla hareket edecek şekilde EĞMEYİN. Uçuşan kirler yaralanmaya neden olabilir, bkz. Şek. V.

Çalı testeresi bıçakları çalıları temizlemek ve 40 mm'ye (1,5 inç) kadar küçük çaplı ağaçları kesmek için kullanılabilir. Daha büyük çaplı bir ağacı kesmeye çalışmayın, bunun yerine bir zincirli testere kullanın. Çalı testeresi biçağı küçük ağaçları kesmek için kullanıldığında, kullanıcılar kesmeye başlamadan önce koruyucunun sol tarafını ağaç gövdesine yerleştirmelidir. Bu, kesme işlemi sırasında ağacın korunmasını sağlar ve kontrol kaybı ve olası geri tepme riskini azaltır.

• Çalışi testeresi, en iyi kesimi ünite sağdan sola geçirilirken yapar. Bu, çalı testeresinin operatöre doğru geri tepme olasılığını azaltmaya yardımcı olur.
• Kesmeye başlamadan önce, çalı testeresi bicağının tam hıza ulaşmasını bekleyin. Çalı testeresinin bicağını ağaca veya calıya zorla sokmayın, kesme işlemini çalı testeresinin bicağının yapmasına izin verin. Çalı testere bicağını aşağıda gösterildiği gibi, ağacın sağına, çalı testere bicağının gölgelendirilmemiş alanını kullanarak yerleştirin.

- Geri tepme riski, aşağıda gösterildiği gibi, çalı testeresi bıçağının koyu gölgeli alanında kesim yaparken en yüksektir. Geri tepme ve yaralanma riskini azaltmak için, çalı testeresi bıçağının bu bölümünü ağaç veya çalı kesmek için kullanmayın. Çalıları ve ağaçları kesmek için bıçağın daha açık renkli alanlarını kullanan özel teknikler, yalnızca çalı testeresinin kullanımı ve kontrolü konusunda özel eğitim almış deneyimli operatörler tarafından kullanılmalıdır.

Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

AYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküpt takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. Şarj cihazı ve akü bakım geriktirmezler. Servis merkezi iletişim bilgileri için lütfen bu kılavuzun arka sayfasına bakın veya www.2helpU.com adresini ziyaret edin.

Gres Uygulanması (Şek. W)

Her 100 saatlik kullanımın ardından DCMBC723 yağlanmalıdır.

1. 5 mm'lik altıgen anahtar (dahil değildir) kullanarak gres portu vidasını 45 ve motor gres portu vidasını 46 çıkartın.
2. Bağlantı noktalarına az miktarda (3-5 gram) DEWALT 30301914 gres 47 uygulayın, bkz. Şek. W.
3. Port vidalarını 45 ve 46 yeniden takın ve vidaları síkmak için 5 mm'lik altıgen anahtar (birlikte verilmez) kullanın.

Temizleme

AYARI: Elektrik çarpması ve mekanik tehlike. Temizlemeden önce bataryayı çıkartın.
AYARI: Güvenli ve verimli çalışmayı sağlamak için elektrikli cihazı ve onun havalandırma deliklerini her zaman temiz tutun.
AYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. Havalandırma delikleri kuru, yumuşak, metalik olmayan bir fırça ve/veya uygun bir elektrik süpürgesi kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Onaylı göz koruması ve bir toz maskesi kullanın.

İsteğe Bağlı Aksesuarlar

AYARI: Şuna dikkat edilmelidir ki DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu üründe sadece Bu ürünle, DeWALT tarafından önerilen aksesuarlar kullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.
☑VARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın.
AYARI: DeWALT tarafından bu aletle birlikte kullanılması önerilmeyen bir aksesuarın kullanımı tehlikeli olabilir.
AYARI: Bu çim biçicide DeWALT tarafından önerilenlerin dışında herhangi bir biçak, aksesuar veya ataşman kullanmayın. Ciddi yaralanma veya üründe hasar oluşabilir.
AYARI: Bu alette DeWALT tarafından önerilenlerin dışında herhangi bir biçak, aksesuar veya ataşman kullanmayın. Ciddi yaralanma veya üründe hasar oluşabilir.

Çalı Testeresi Bıçağının Değiştirilmesi (Şek. A, K)

AYARI: Ciddi fiziksel yaralanma riskini azaltmak için bataryayı çıkartın ve herhangi bir ayarlama veya ekleri veya aksesuarları çıkarma/takma işlemini bu şekilde yapın. Yanlışlıkla çalıştırma yaralanmaya yol açabilir.

Dal testeresi bıçağını 17, değiştirirken 254 mm (10") çapındaki bıçakları kullanın. Bu aletle DEWALT yedek biçak model no. DT20696 kullanın. Diğer ebatlar, performansı azaltabilir ve çalı testeresinin hasar görmesine yol açabilir.

Kesme Bıçağını Çıkarma

AYARI: Eldiven ve uygun göz korumasını kullanın. Bıçağın keskin kenarlarına dikkatlı edin.

1. Bataryayı çıkartın.
2. Pense (ürünle verilmez), kullanarak çatal pimi 34 mile 33 çıkartın.
3. Mil plaka deliği 32 ve çentiği 32 birbiriyle hizalayın ve kilitleme çubuğu 14 veya bir tornavidayı (ürünle birlikte verilmez) deliğe sokun. Kilitleme çubuğu 14 veya bir tornavidayı yerinde tutun.
4. Kilitleme çubuğu 14 veya bir tornavidayı tutmaya devam ederek, flanş somununu 35 bıçak anahtarı 15 veya bir 19 mm anahtarı (ürünle verilmez) saat yönünde çevirmek suretiyle çıkartın, bkz. Şek. K.
5. Biçak ara parçası 36, çalı testeresi biçağı 17 ve mil plakasını 30 çıkartın, bkz. Şek. K. Tüm parçaları hasar açısından inceleyin ve gerekirse değiştirin.

Yeni Çalı Testeresi Bıçağının Takılması

1. Mil plakasını 30 mil 33 üzerine takın ve milin dişlerinin mil plakasının yuvalarıyla 30 hizalandığından emin olun.
2. Çalı testeresi bıçağını 17 mil plakasının omuz kısmına 30 takın, bkz. Şek. K.
3. Mil plakasındaki delik 31 ve çentiği 32 hizalayın, kilitleme çubuğu 14 veya bir tornavidayı deliğe sokun ve Kilitleme çubuğu 14 veya bir tornavidayı yerinde tutun.

4. Biçak ara parçasını 36 bıçağa geniş ve düz tarafı bıçağa 17 bakacak şekilde takın.

5. Flanş somununu 35 flansla biçak ara parçasına 36 takın ve biçak anahtarı 15 veya bir 19 mm anahtar (ürünle birlikte verilmez) kullanarak iyice sıkın.

6. Kilitleme çubuğunu 14 veya bir tornavidayı tutarken flanş somununu 35 biçak ara parçasına 36 karşı saat yönünün tersine sikmak için biçak anahtarını 15 veya bir 19 mm anahtar (ürünle birlikte verilmez) kullanın:

- Bir tork anahtarı ve 19 mm somun kullanıyorsanız aşağıdaki değerlere sıkın: 325 -335 in-lb, 27 - 28 ft.-lb, 37 - 38 Nm.

- Tork anahtarınız yoksa, biçak anahtarını 15 veya bir 19 mm kapalı uçlu anahtar veya 19 mm somun ve cIRCIR anahtarını kullanın ve biçak tutucusu mil burcuna tam oturana kadar somunu çevirin. Biçağın doğru şekilde takıldığından emin olun, ardından somunu saat yönünün tersine 1/4 ila 1/2 tur daha döndürün.

1. Kilitleme çubuğunu 14 veya bir tornavidayı mil plakası deliğinden ve çentikten 32 çıkarın.
2. Pense (ürüne dahil değildir) kullanarak çatalpimi 34 mile 33 çıkartın.

Çevrenin Korunması

Ürünler/bataryalar geri dönüşüm yapılabilir, fakat üzerinde çarpı işaretli bir çöp tenekesi işareti olanlar normal evsel atıklarla birlikte çöpe atılmamalıdır. Bataryaları tamamen bitirip ayırın ve mümkünse tüm ışık kaynaklarını üründen ayırın. Gründe bulunan kişisel verilerin silinmesi kullanıcıının sorumluluğundadır. Daha sonra atığı, genellikle ücretsiz olarak kabul edecek olan resmi bir atık toplama merkezine veya geri dönüşüm kampanyasına katılan bir bayiye götürün. Ambalajlar, işaretli malzeme koduna göre çöpe atılmalıdır. Kullanım ve güvenlik talimatları ancak ilgili ürün artık kullanılmadığında çöpe atılmalıdır.

Atıkların yönetimiyle ilgili rehberlik için lütfen yerel yönetim biriminize/belediyenize danışın. Daha fazla bilgi için www.2helpU.com adresini ziyaret edin ve yukarıdaki QR kodunu tarayın.

54V ΠΡΙΟΝΙ ΔΑΣΙΚΩΝ ΚΑΘΑΡΙΣΜΩΝ

DCMBC723
